Огляд і тестування материнської плати GIGABYTE GA-MA785GT-UD3H

23-10-2009

Недавно на сторінках нашого сайту ми розглядали материнську плату GIGABYTE GA-MA785GMT-UD2H, засновану на новому наборі системної логіки AMD 785G. Вона заслужила досить похвальні відгуки, а наприкінці статті ми згадували, що...

…В асортименті компанії GIGABYTE, крім GA-MA785GMT-UD2H, є ще кілька моделей материнських плат на новому чіпсеті AMD 785G, серед яких можна виділити:

  • GA-MA785GPMT-UD2H - фактично ідентичне GA-MA785GMT-UD2H рішення, але з реалізованою технологією SidePort за рахунок 128 МБ пам'яті DDR3 (вбудована пам'ять звичайно дозволяє підвищити на 10-15% продуктивність в 3D-додатках);
  • GA-MA785GT-UD3H - модель виконана у форм-факторі ATX, тому відрізняється більшими можливостями розширення.

Сьогодні ми розглянемо одну зі згаданих моделей материнських плат, а саме GIGABYTE GA-MA785GT-UD3H.

GIGABYTE GA-MA785GT-UD3H

Ключові особливості нового чіпсету AMD 785G ми вже двічі розглядали (ось тут і ось тут), тому зупинятися на них не варто - переходимо безпосередньо до огляду.

Зовнішній вигляд, комплектація, специфікація

GIGABYTE GA-MA785GT-UD3H

Поставляється материнська плата GIGABYTE GA-MA785GT-UD3H у звичній для продуктів середнього рівня картонній коробці. У порівнянні з упаковкою GIGABYTE GA-MA785GMT-UD2H практично нічого не змінилося - хіба що назва моделі та відтінок фону. Ну і, звісно, розмір коробки - адже тестуєма сьогодні плата має форм-фактор ATX. Залишилися колишні згадування про «більше 2000 папуг» у синтетичному тесті 3D Mark 2006, апаратному декодуванні форматів Blu-ray, підтримці відео Full HD 1080p.

GIGABYTE GA-MA785GT-UD3H

На звороті коротенько описуються переваги фірмової технології Ultra Durable 3, енергозберігаючої технології «Easy Energy Saver» й Dual BIOS.

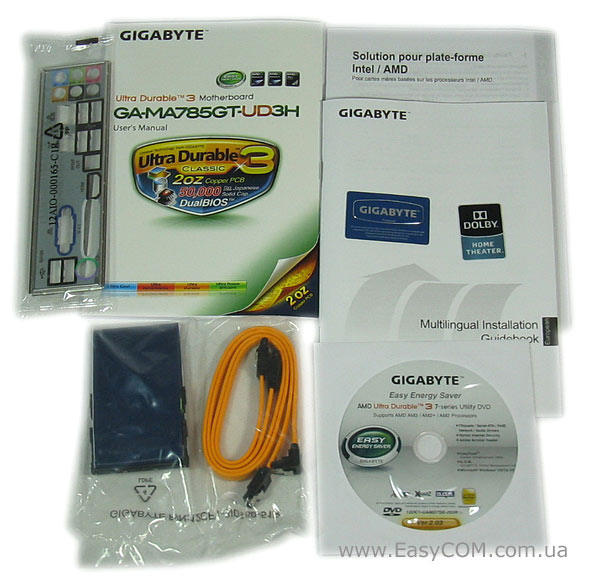

Відкривши коробку, крім самої материнської плати, ви знайдете:

  • DVD-диск з ПЗ та драйверами;
  • кабель IDE;
  • 2 кабелі SATA;
  • інструкцію користувача та короткий посібник з встановлення;
  • заглушку на задню панель;
  • дві наклейки на корпус.

Комплект поставки дуже скромний, є все тільки саме необхідне. Відмінність від комплекту поставки GIGABYTE GA-MA785GMT-UD2H тільки одна - дві наклейки на корпус.

Специфікація:

Модель

GIGABYTE GA-MA785GT-UD3H

Підтримувані процесори

Socket AM3: AMD Phenom II / Athlon II / Sempron 100 Series, підтримка 45 нм техпроцесу та технології Cool`n`Quiet

Набір системної логіки

AMD 785G + SB710

Частота системної шини Hyper Transport, МТ/с

5200 (HyperTransport 3.0)

Тип підтримуваної пам'яті

4 x DIMM, до 16 ГБ, DDR3 1666/1333/1066 MГц

Інтегроване графічне ядро

AMD (ATI) Radeon HD 4200 з підтримкою технології DirectХ 10.1 та Hybrid Graphics.

Слоти розширення

2 x PCI Express 2.0 x16 (синій працює в режимі х16, помаранчевий - в режимі х4)
3 x PCI Express x1
2 x PCI

Multi-GPU

Підтримується CrossFireХ по формулі х16+х4 та Hybrid CrossFireХ (тільки для Windows Vista)

Дискова підсистема

AMD SB710:
- 6 x SATA 3Гб/с з підтримкою SATA RAID 0, 1, 10, 5, JBOD
- 1 x UltraDMA 133/100/66 до 2 PATA пристроїв

Чіп iTE IT8718:
 - 1 х FDD

Підтримка LAN

Гігабітний Ethernet-контролер Realtek RTL8111C

Звукова підсистема

Високоякісний 8-канальний HD-аудіо кодек Realtek ALC889A

IEEE 1394

Контролер T.I. TSB43AB23 з підтримкою 1 порту на задній панелі та ще 2 за допомогою виносної планки

USB

12 USB2.0/1.1 портів (6 на задній панелі)

Зовнішні порти I/O

1 x PS/2 комбінований порт клавіатура/миша
1 x D-Sub порт
1 x DVI-D порт
1 x HDMI v1.3a порт
1 x optical S/PDIF вихід
1 x IEEE1394a порт
1 x LAN (RJ45) порт
6 x USB 2.0/1.1 портів
8-канальний звуковий порт

Внутрішні порти I/O

24-контактний роз’єм живлення ATX
8-контактний роз’єм живлення ATX 12V
1 х Роз’єм для вентилятора CPU
1 x FDD-роз’єм
1 x IDE-роз’єм
2 x IEEE 1394a-роз’єм
1 x LPT-порт
1 x COM-порт
3 х роз’єми для підключення вентилятора
1 x S/PDIF вихід
3 x USB 2.0/1.1 порти
6 x SATA 3Гб/с
Роз’єм для передньої панелі

BIOS

2x8 Мбіт AWARD BIOS, PnP 1.0a, DMI 2.0, Wf 2.0, SM BIOS 2.4, ACPI 1.0b з підтримкою технології Dual BIOS.

Розміри, мм

305 х 244 (ATX)

Сайт виробника

http://www.gigabyte.com.tw/

Нову версію драйверів можна скачати зі сторінки підтримки.
Свіжу версію прошивання BIOS можна скачати ось тут.

Все цены на GIGABYTE GA-MA785GT-UD3H

GIGABYTE GA-MA785GT-UD3H

GIGABYTE GA-MA785GT-UD3H

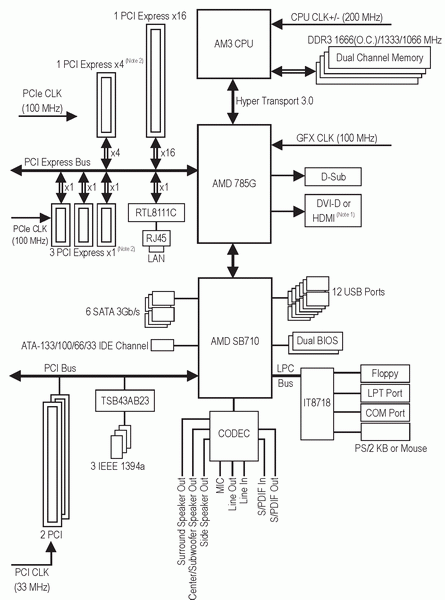

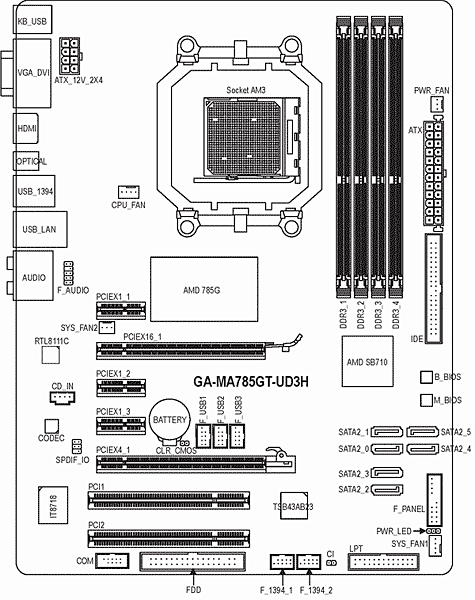

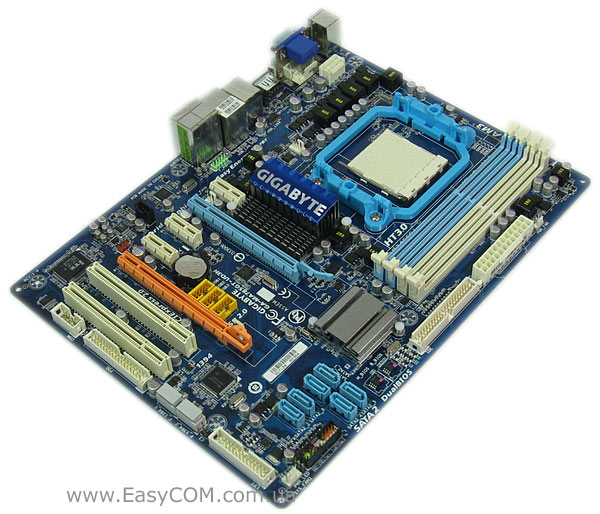

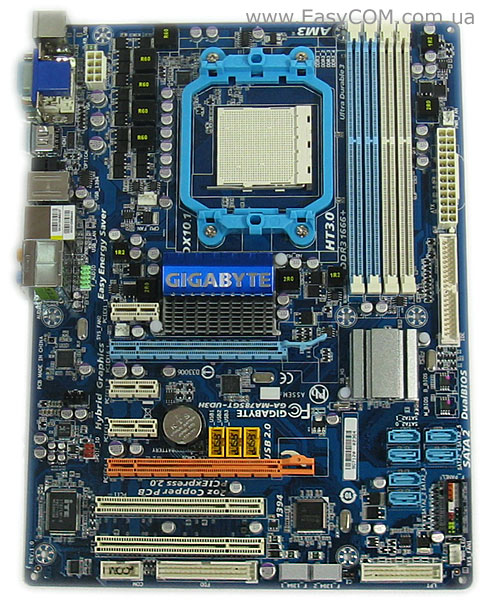

Виглядає материнська плата GIGABYTE GA-MA785GT-UD3H нічим не гірше навіть більш дорожчих моделей, в основному, завдяки повнорозмірному форм-факторову ATX і наявності двох слотів PCI-e x 2.0 x16. Система охолодження представлена двома алюмінієвими радіаторами - теплові трубки відсутні. Загальне компонування елементів досить грамотне. Роз’єми живлення розташовані по краям плати, що повинно сприяти їх зручному підключенню. Давайте більш докладно розглянемо інші вузли материнської плати.

GIGABYTE GA-MA785GT-UD3H

Південний міст зміщений трохи вище свого звичайного місця розташування - ближче до слотів оперативної пам'яті. Порти SATA в свою чергу навпаки - змістилися трохи нижче. Така рокіровка повинна виключити конфлікти підключених кабелів у порти SATA і відеокарт з двослотовими системами охолодження.

GIGABYTE GA-MA785GT-UD3H

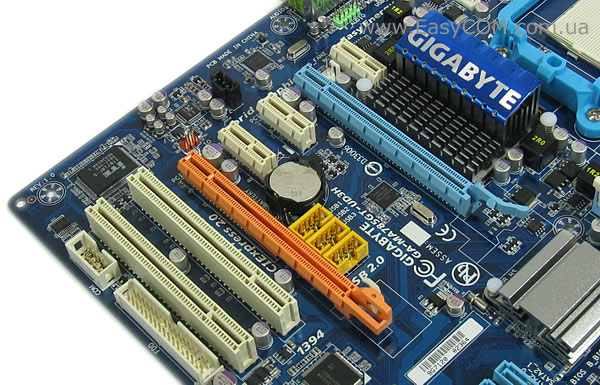

Так, так воно і є. Встановлена у верхній слот PCI-e x16 габаритна відеокарта не створює ніяких перешкод ні роз’ємам SATA ні засувкам слотів оперативної пам'яті. Однак, у такого підходу є і недолік. Якщо таку ж відеокарту встановити в нижній слот PCI-e x16, то вона перекриє 2 порти SATA.

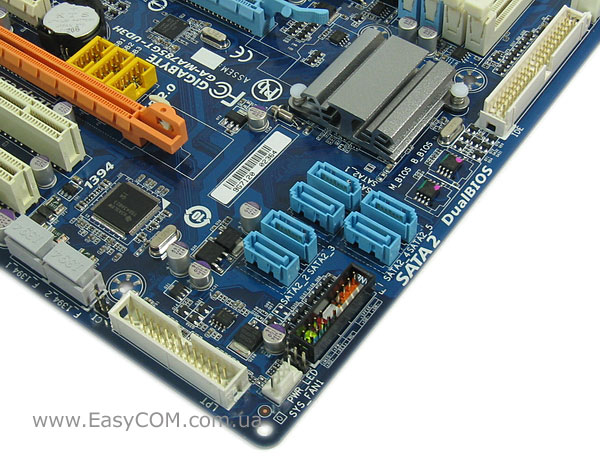

Додатковий чіп GIGABYTE SATA2, який ми звикли бачити практично на всіх материнських платах даного виробника, на GA-MA785GT-UD3H не передбачений, тому порти SATA2 організовані тільки силами південного мосту в кількості 6 штук. Аж знизу ми бачимо роз’єм для виведення LPT-порту. Як не дивно, але в багатьох користувачів дотепер є сканери або принтери, що використовують такий метод підключення, тому дуже похвально, що виробник піклується і про підтримку застарілих пристроїв.

GIGABYTE GA-MA785GT-UD3H

Як ми вже казали, основною відмінністю тестуємої сьогодні плати від більш дешевої моделі GIGABYTE GA-MA785GMT-UD2H є форм-фактор ATX та, як наслідок, більш широкі можливості розширення. Дана материнська плата підтримує до трьох пристроїв PCI-e x1, двох пристроїв PCI і двох відеокарт стандарту PCI-e 2.0 x16. Однак, не все так райдужно, як здається. Як зазначено в специфікації, на повну силу працює тільки синій слот (PCI-e 2.0 х16). Помаранчевий же слот PCI-e 2.0 x16 підтримує роботу тільки по чотирьох лініях (х4). Звідси і головне обмеження при об'єднанні двох відеокарт за технологією CrossFireХ - підтримується тільки формула х16+х4. Але на цьому прикрості не закінчуються - з трьох слотів PCI-e x1 незалежним є тільки верхній. Інші два використовують ті ж лінії PCI-e, що і помаранчевий слот PCI-e x16, тому, коли в нього вставлена відеокарта, вони автоматично відключаються. Такий ось неприємний факт, однак, він не критичний. Варто відзначити, що розташування слотів розширення досить вдале - є надходження повітря між встановленими двома відеокартами з двослотовою системою охолодження і хоча б по одному слоту PCI та PCI-e x1 не опиняться заблокованими. Але, знову ж, не обійшлося і без недоліку. Цього разу це роз’єми для підключення додаткових портів USB. Всі три роз’єми розташовані над помаранчевим слотом PCI-e x16 та, у випадку встановлення в нього довгої відеокарти, порти стають важкодоступними, особливо з боку передньої панелі системного блоку.

GIGABYTE GA-MA785GT-UD3H

Вузол стабілізації живлення процесора виконаний по класичній для процесорів AMD формулі 4+1. Силові елементи не накриті радіаторами, однак враховуючи те, що всі вони виконані відповідно до вимог технології Ultra Durable 3, звичайної вентиляції в корпусі повинно бути достатньо для їх охолодження. Відзначимо наявність 8-контактного роз’єму живлення ATX12V, що гарантує стабільність при використанні і розгоні старших чотирьохядерних процесорів.

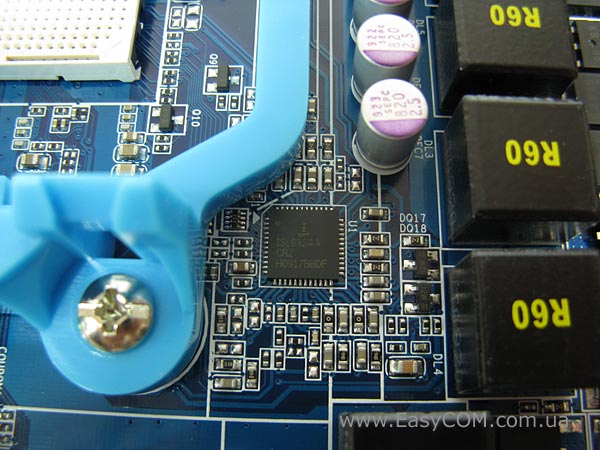

Як ми і очікували, на платі розпаяний 5-фазний ШІМ-генератор ISL6324A виробництва компанії Intersil, що і керує стабілізатором живлення.

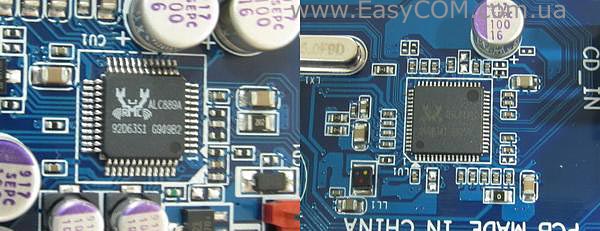

За звукову підсистему відповідає аудіо кодек від компанії Realtek ALC889A. Він вже неодноразово був нами протестований на різних материнських платах і довів, що при грамотній реалізації розведення плати здатний конкурувати навіть з недорогими дискретними звуковими картами. За мережні підключення відповідає гігабітний LAN-контролер Realtek RTL8111C.

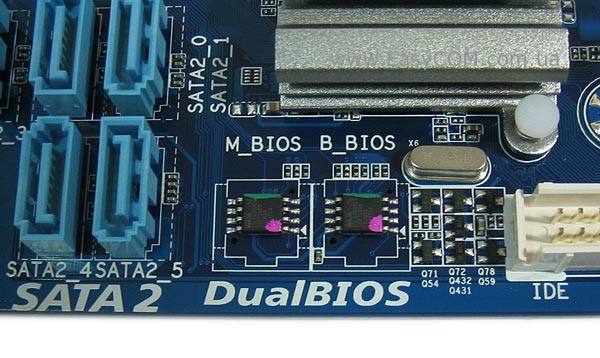

Також, материнська плата GIGABYTE GA-MA785GT-UD3H підтримує фірмову технологію Dual BIOS, що передбачає встановлення двох мікросхем - основної і резервної. Кожна з них може містити власну версію прошивання, причому не обов'язково однакову. Це корисно, наприклад, для тестування нової нестабільної версії або ж для резервного відновлення у випадку невдалого прошивання.

GIGABYTE GA-MA785GT-UD3H

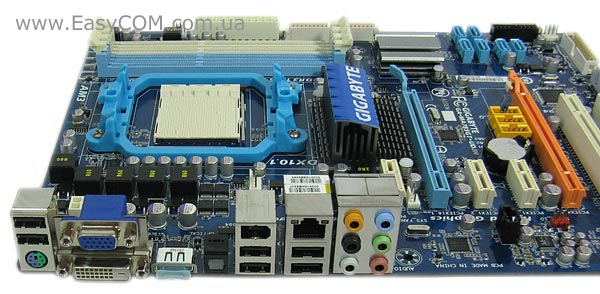

На досить функціональну задню панель материнської плати GIGABYTE GA-MA785GT-UD3H виведений наступний набір інтерфейсних роз’ємів:

  • 1 x комбінований порт PS/2 для клавіатури/миші;
  • 1 x порт D-Sub (VGA);
  • 1 x порт DVI-D;
  • 1 x порт HDMI v1.3a;
  • 1 x вихід optical S/PDIF;
  • 1 x порт IEEE1394a;
  • 1 x порт LAN (RJ45);
  • 6 x портів USB 2.0/1.1;
  • 8-канальний звуковий порт.

Відзначимо, що стандартними засобами плата не підтримує інтерфейс eSATA, що може виявитися критично для деяких потенційних покупців.

BIOS

BIOS у материнської плати GIGABYTE GA-MA785GT-UD3H заснована на коді AWARD. Одразу ж варто перейти до меню «MB Intelligent Tweaker (M.I.T.)», тому що ось тут зібрані всі налаштування, що стосуються розгону системи. Наведемо їх у вигляді таблиці.

Параметр

Назва меню

Діапазон

Крок

Процесорні технології

Cool’n’Quiet, Virtualization







EC Firmware

Normal, Hybrid

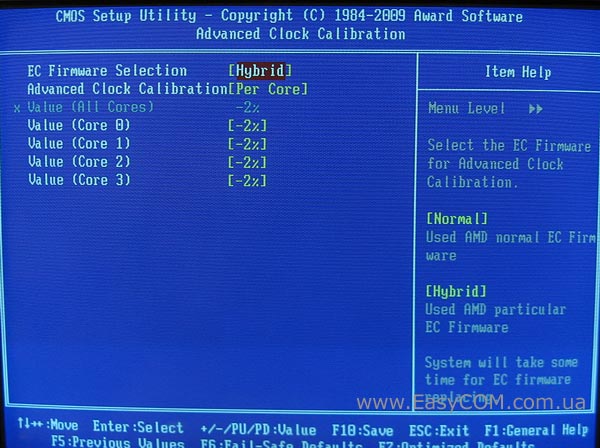

Advanced Clock Calibration

Від -12% до +12%

1

Процесорний множник

CPU Clock Ratio

x5 – max

0,5

Частота північного моста

CPU NorthBridge Freq

x5 – x20



Частота шини PCI Express

PCIE Clock

100 – 200 МГц

1

Множник шини HyperTransport

HT Link Frequency

x 1 – x13

1

Розрядність HyperTransport

HT Link Width

8, 16



Частота інтегрованого ядра

VGA Core Clock

200 – 2000

1

Частота системної шини

CPU Frequency

200-500 МГц

1

Дільник для пам'яті

Memory Clock

x4.00/x5.33/x6.66/x8.00



Двоканальний режим роботи контролерів пам'яті процесора Phenom

DCTs Mode

Ganged - спільно 1x128 біт
Unganged - роздільно 2x64 біт



Таймінги пам'яті



CAS, 1T/2T Command Timing, TwTr, RAS to CAS, Row Precharge, Minimum RAS, Trfc0, Trfc1, Trfc2, Trfc3, Write Rec, Precharge Time, Row Cycle Time, RAS to RAS



Напруга на пам'яті

DDR3 Voltage Control

від +0,05 В до +0,75 В

0,05 В

Напруга на північному мосту

NorthBridge Volt Control

Від +0,1 В до +0,3 В

0,1 В

Напруга на південному мосту

SourthBridge Volt Control

Від +0,1 В до +0,3 В

0,1 В

Напруга на вбудованому контролері пам'яті

CPU NB VID Control

Від -0,6 В до +0,6 В

0,025 В

Напруга на процесорі

CPU Voltage Control

Від -0,6 В до +0,6 В

0,025 В

Налаштувань для успішного розгону системи цілком достатньо - є все необхідне, хоча діапазон регулювання деяких параметрів не настільки широкий, як того хотілося б. Окремо варто відзначити можливість розгону вбудованого графічного ядра, що може дозволити трошки збільшити продуктивність в 3D-додатках.

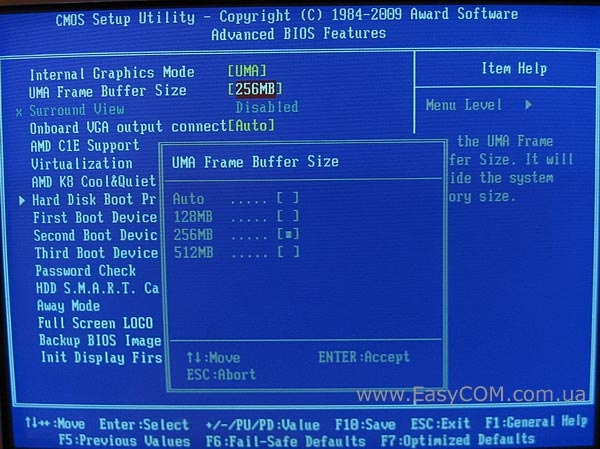

Також, можна встановити об'єм пам'яті, виділюваної для потреб вбудованої відеокарти. Передбачено три значення: 128, 256 й 512 МБ.

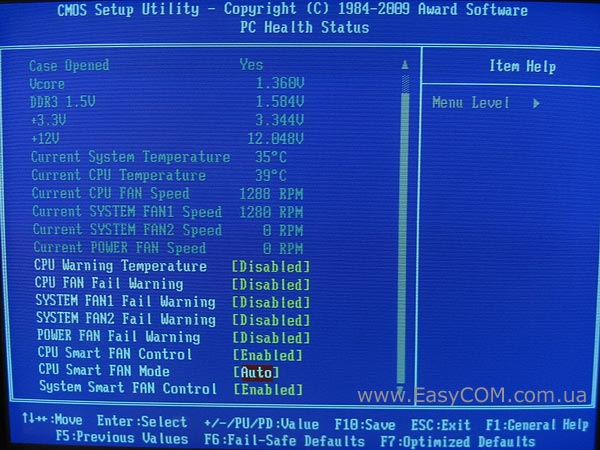

В меню «PC Health Status» можна подивитися параметри стану системи, такі як: напруга на процесорі, модулях пам'яті, що живлять лініях 3,3 В та 12 В. Крім того, тут відображається температура центрального процесора і системної плати, а також швидкість обертання вентиляторів. До речі про останній - у материнській платі GIGABYTE GA-MA785GT-UD3H є можливість керування швидкістю обертання як процесорного кулера, так і корпусних вентиляторів.

Тестування

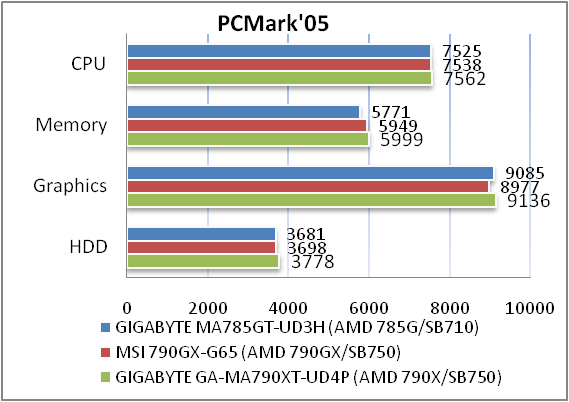

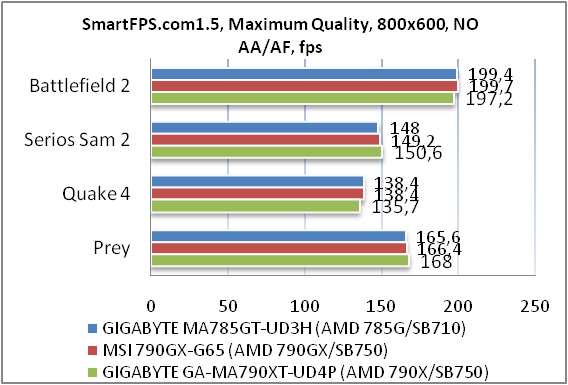

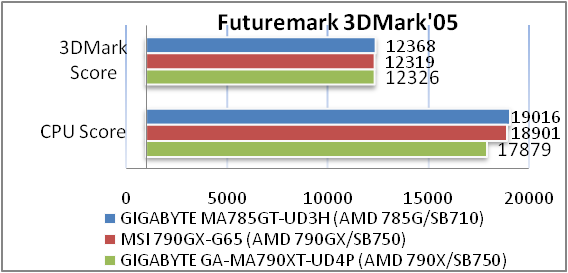

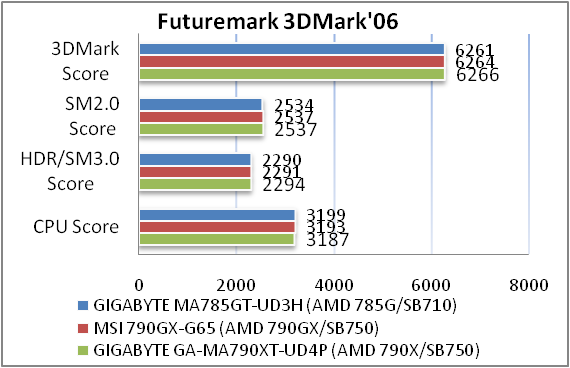

Для тестування материнської плати GIGABYTE GA-MA785GT-UD3H використовувалося наступне обладнання.

Процесор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процесора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston Hyper KHX16000D3T1K3/3GX

Графічний прискорювач

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привід оптичних дисків

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC F3

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Материнська плата GIGABYTE GA-MA785GT-UD3H показала себе дуже добре протягом всього тестування. Збоїв, конфліктів і зависань виявлено не було. Єдине, на що можна було б звернути увагу, так це на те, що радіатор на північному мосту був досить гарячий, так що гарна вентиляція в корпусі дуже бажана, а при сильному розгоні системи просто обов'язкова.

Розгінний потенціал і розблокування ядер

Після нетривалого налаштування, материнська плата GIGABYTE GA-MA785GT-UD3H змогла скорити частоту системної шини в 310 МГц (+55%). Це хоч і не абсолютний рекорд для платформи AMD, але і не гірше, ніж в інших материнських плат на основі чіпсета AMD 785G.

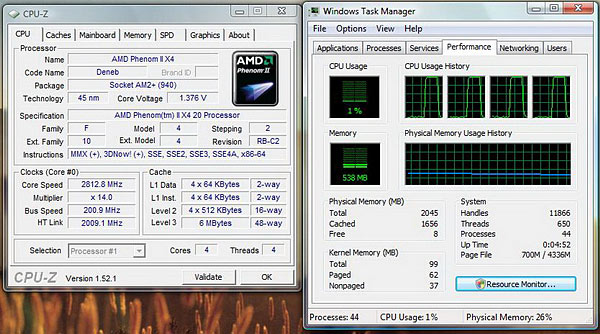

Завдяки наявності в системній логіці південного мосту SB710, материнська плата GIGABYTE GA-MA785GT-UD3H підтримує функцію «Advanced Clock Calibration», що дозволяє розблокувати процесорні ядра. Саме з такими як на фото налаштуваннями на нашому тестовому трьохядерному процесорі AMD Phenom II X3 720 включилося четверте ядро.

Тестування інтегрованого відеоприскорювача AMD Radeon HD 4200 на материнській платі GIGABYTE GA-MA785GT-UD3H



GIGABYTE M785GT-UD3H

MSI 790FX-GD70

GIGABYTE GA-MA78GPM-DS2H

ASUS EAH4350 SILENT/DI/512MD2



Radeon HD 4200

Radeon HD 3300 + Sire-Port 128 МБ

Radeon HD 3200

Radeon HD 4350

PCMark'05









Graphics

3591

3882

3607

4694

Futuremark 3DMark'05









3DMark Score

3795

4890

3676

4856

Futuremark 3DMark'06









3DMark Score

1678

2197

1694

2312

SM2.0 Score

542

721

540

775

HDR/SM3.0 Score

636

836

652

873

SmartFPS.com 1.8 (NO AA/AF), fps









Battlefield 2 800x600



88,0

63,1

119,4

Battlefield 2 1024х768

49,4

67,4

49,0

135

Battlefield 2 1280х1024

31,8







Serious Sam 2 800x600

30,9

70,1

51,0

81,3

Serious Sam 2 1024х768

38,5

51,8

37,7

63,0

Serious Sam 2 1280х1024

25,9







Quake 4 800x600

33,1

44,8

33,6

65,8

Quake 4 1024х768

26,1

34,8

26,2

47,8

Quake 4 1280х1024

19,2







Prey 800x600

30,3

40,7

42,9

59,0

Prey 1024х768

33,3

44,2

33,1

46,7

Prey 1280х1024

23,7







Crysis 800x600

5,15







Crysis 1024x768

4,02







Продуктивності інтегрованого графічного ядра AMD Radeon HD 4200 цілком достатня, щоб пограти в деякі 3D-ігри минулих років, але не більше того. Куди більш важливим є його здатність апаратно декодувати відеофайли високої чіткості та підтримка інтерфейсу HDMI 1.3a.

Тестування звукового тракту на основі кодека Realtek ALC889A

Загальні результати (RightMark Audio Analyzer)

16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.15, -0.18

Дуже добре

Рівень шуму, дБ (А)

-91.8

Дуже добре

Динамічний діапазон, дБ (А)

89.7

Добре

Гармонійні викривлення, %

0. 0041

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-65.6

Середньо

Інтермодуляційні викривлення + шум, %

0. 076

Добре

Взаємопроникнення каналів, дБ

-88.5

Відмінно

Інтермодуляції на 10 кГц, %

0. 045

Добре

Загальна оцінка



Дуже добре

24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кгц), дБ

+0.06, -0.16

Дуже добре

Рівень шуму, дБ (А)

-91.7

Дуже добре

Динамічний діапазон, дБ (А)

91.8

Дуже добре

Гармонійні викривлення, %

0. 0019

Відмінно

Гармонійні викривлення + шум, дБ(A)

-84.5

Добре

Інтермодуляційні викривлення + шум, %

0. 0086

Дуже добре

Взаємопроникнення каналів, дБ

-85.4

Відмінно

Інтермодуляції на 10 кГц, %

0. 0083

Дуже добре

Загальна оцінка



Дуже добре

Звуковий кодек Realtek ALC889A знову демонструє дуже гарні результати, але, чесно кажучи, не найкращі на фоні раніше нами отриманих. Проте, він залишається в лідируючих позиціях серед інтегрованих рішень і зможе задовольнити потреби багатьох власників даної плати.

Висновки

GIGABYTE GA-MA785GT-UD3H

Протестована материнська плата GIGABYTE GA-MA785GT-UD3H дуже добре показала себе у всіх режимах. І нехай вона не поставила рекорд у жодному з них - це не її завдання. Дана плата призначена, насамперед, як універсальна основа для домашнього ПК, тому тут важлива багатофункціональність. Ну а з нею у тестуємої моделі проблем майже немає. GIGABYTE GA-MA785GT-UD3H підтримує все сучасне обладнання, як, втім, і не дуже сучасне з інтерфейсами COM та LPT, має сучасне інтегроване відеоядро, здатне виводити зображення по D-Sub, DVI та HDMI, має дуже непоганий аудіокодек і широкі можливості розширення. Хіба що підтримки eSATA не вистачає, але при необхідності завжди можна купити необхідний модуль або додатковий контролер окремо. Крім того, нам здається, що для використання в режимі CrossFireХ дана материнська плата підходить не дуже добре. Будучи встановленою, друга відеокарта тільки створює зайві проблеми - перекриває порти SATA і відключає слоти PCI-e x1. А ось користі від другого прискорювача в режимі х4 буде не дуже багато. Зовсім інакше виглядає картина, якщо прийняти за вихідне положення материнську плату з однією відеокартою - всі недоліки як рукою зняло. Так що режим CrossFireХ, звісно ж, справа гарна, але на даній материнській платі рекомендуємо розглядати його тільки як резервний або тимчасовий варіант. Для побудови дійсно потужних ігрових станцій варто звернути увагу на більш функціональні моделі материнських плат.

Переваги:

  • грамотний дизайн та якісне виконання за технологією Ultra Durable 3;
  • гарний розгінний потенціал;
  • підтримка технології CrossFireХ;
  • функціональне інтегроване графічне ядро AMD Radeon HD 4200;
  • апаратна підтримка декодування HD-Video за допомогою оновленого відеодекодера UVD 2;
  • підтримка відеовиходу HDMI 1.3а;
  • вбудований контролер IEEE 1394a;
  • підтримка портів COM й LPT;
  • якісний 8-канальний звук High Difinition Audio;
  • можливість розблокування процесорних ядер.

Недоліки:

  • підтримка технології CrossFireХ тільки по формулі х16+х4;
  • система охолодження при розгоні вимагає гарну вентиляцію корпусу;
  • відсутність портів eSATA;
  • «проблеми» при встановленні другої відеокарти.


Автор: Петро Носик
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.

Висловлюємо подяку компаніям Kingston, Noctua і Sea Sonic за надане для тестового стенда обладнання.
