Огляд бюджетної материнської плати GIGABYTE GA-M52LT-D3 rev.2.3

16-12-2010

Плати всякі потрібні, плати всякі важливі. Ось і розглянута сьогодні бюджетна материнська плата, хоч і не стане вибором запеклого геймера або оверклокера, а свого покупця обов'язково знайде. Звісно, у таких обставинах головна перевага продукту – це його ціна. При максимально доступній вартості розглянута сьогодні плата може стати розумним вибором для ощадливого користувача. До того ж у неї, взагалі, не так вже багато недоліків. Дана материнська плата побудована на полегшеній версії вже бюджетного чіпсету від NVIDIA - NVIDIA nForce 520LT. Приставка «LT» відняла у чіпсета чотири порти Serial ATA 3.0Гб/с – системна логіка розглянутої сьогодні плати підтримує тільки два порти SATA. Взагалі, це не можна назвати суттєвим недоліком даної плати, адже це метод зниження вартості продукту. Для того щоб довідатися, як вплинуло на функціональності плати встановлення на неї спрощеного чіпсету, давайте почнемо знайомство з справжнім оглядом материнської плати GIGABYTE GA-M52LT-D3.

GIGABYTE GA-M52LT-D3

Специфікації материнської плати GIGABYTE GA-M52LT-D3:

Виробник

GIGABYTE

Модель

GA-M52LT-D3

Чіпсет

NVIDIA nForce 520LE

Процесорний роз’єм

Socket AM3

Підтримувані процесори

AMD Phenom II / AMD Athlon II

Використовувана пам'ять

DDR3 1666(OC)/1333/1066/800 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті.
DDR3 1666(OC)/1333/1066/ МГц
Двоканальна архітектура пам'яті.

Слоти розширення

1 x PCIe x16
2 x PCIe x1
4 x PCI

Дискова підсистема

NVIDIA nForce 520LE:
2 x Serial ATA 3.0Гб/с з RAID 0, 1
1 x Ultra DMA 133/100/66/33
Чіп iTE IT8720:
1 x FDD

LAN

Realtek RTL 8201EL (10/100) Мбіт/с

Звукова підсистема

Аудіо кодек Realtek ALC892

Живлення

24-контактний роз’єм живлення ATX
4-контактний роз’єм живлення ATX12V

Охолодження

Алюмінієвих радіатор на чіпсеті

Роз’єми для вентиляторів

1 x CPU
1 x корпусний вентилятор
1 x вентилятор блоку живлення

Зовнішні порти I/O

1 x PS/2 (Клавіатура)
1 x PS/2 (Миша)
4 x USB 2.0/1.1
1 x RJ45 LAN
1 x коаксіальний вихід SPDIF
1 x LPT
1 x COM
6 x аудіо порт (Line-in/ Line-out/ MIC)

Внутрішні порти I/O

2 x USB 2.0/1.1
1 x S/PDIF вхід/вихід
4 x SATA 3.0 Гб/с
2 x IEEE 1394a
1 x IDE
1 x FDD
1 x floppy disk drive
1 x COM
Аудіо роз’єм передньої панелі
Роз’єм системної панелі

BIOS

2 x 8 Мб ПЗП
AWARD BIOS PnР 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b

Фірмові технології

@BIOS
Auto Unlock
Auto Green
Download Center
Q-Flash
EasyТune
Xpress Install
Xpress BIOS rescue
Xpress Recovery 2

Комплектація

Посібник користувача
1 x SATA кабель
1 x UltraDMA 100/66/33 кабель
заглушка задньої панелі
диск з драйверами і утилітами

Форм-фактор, розміри, мм

ATX
305 x 216

Сайт виробника

http://www.gigabyte.ua/
Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Все цены на GIGABYTE GA-M52LT-D3

GIGABYTE GA-M52LT-D3

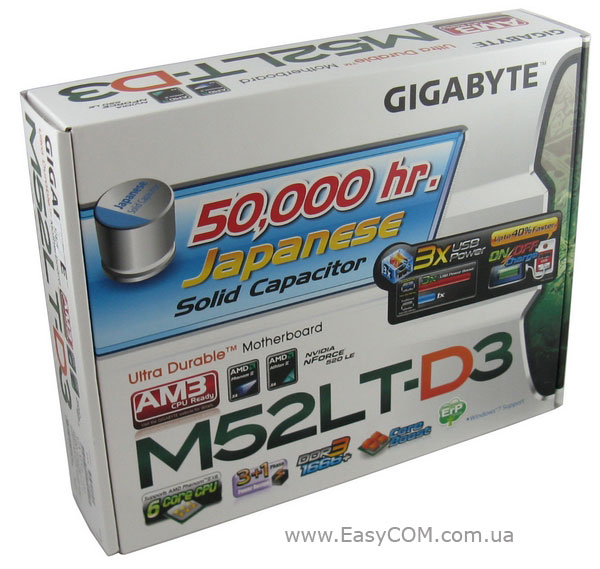

Материнська плата GIGABYTE GA-M52LT-D3 впакована в стандартну для бюджетних продуктів GIGABYTE упаковку. На білому фоні перераховані основні особливості плати, з яких можна виділити: наявність надійних твердотельних конденсаторів, готовність плати до роботи з 6-ядерними процесорами AMD, наявність технології CoreBoost.

GIGABYTE GA-M52LT-D3

На звороті упаковки мало інформації. З корисного тут можна прочитати хіба що призначення технології включення заблокованих ядер CoreBoost, якщо ви, звісно, володієте англійською (на звороті ні слова російською мовою).

GIGABYTE GA-M52LT-D3

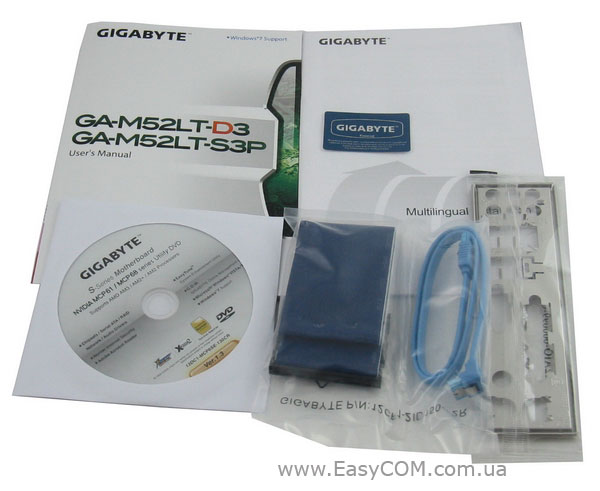

Комплект поставки материнської плати GIGABYTE GA-M52LT-D3 містить у собі наступні компоненти:

  • посібник користувача;
  • 1x SATA-кабель;
  • 1 x UltraDMA 100/66/33 кабель;
  • заглушку задньої панелі I/O Shield;
  • диск з драйверами і утилітами.

Скромна комплектація, достатня тільки для складання ПК і початку роботи, але не більше.

GIGABYTE GA-M52LT-D3

GIGABYTE GA-M52LT-D3

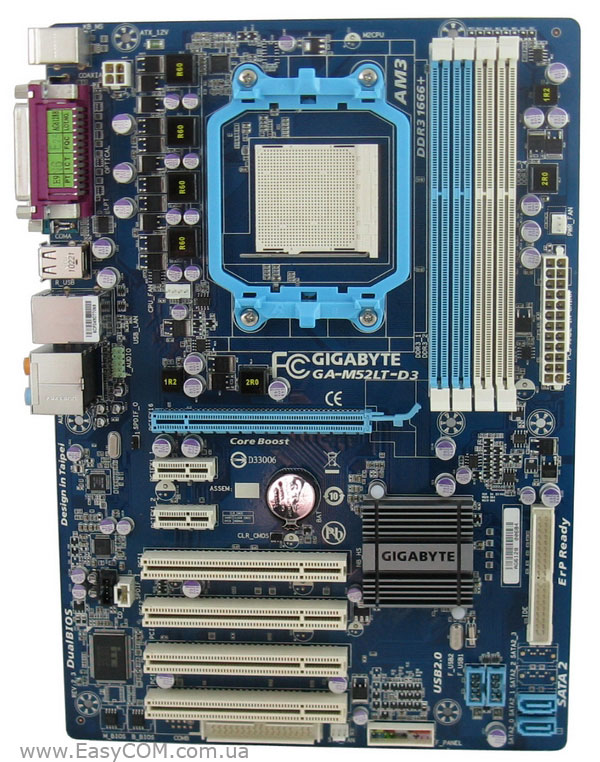

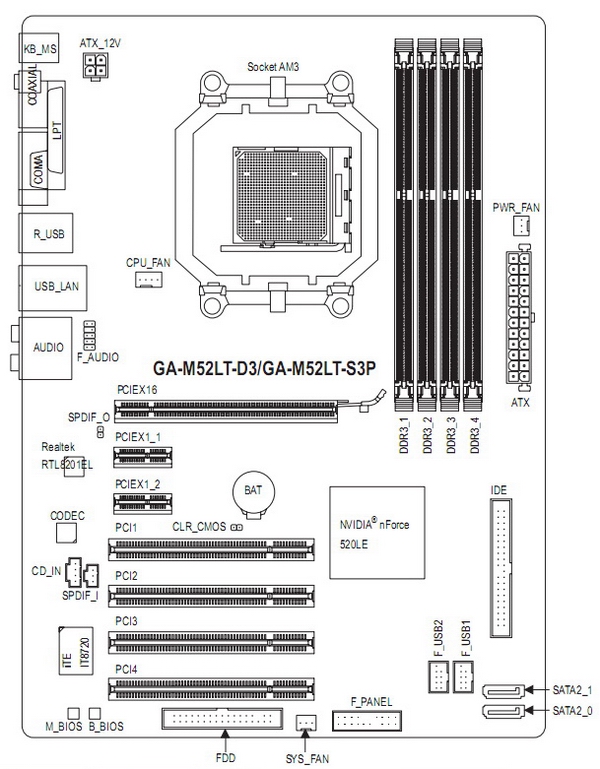

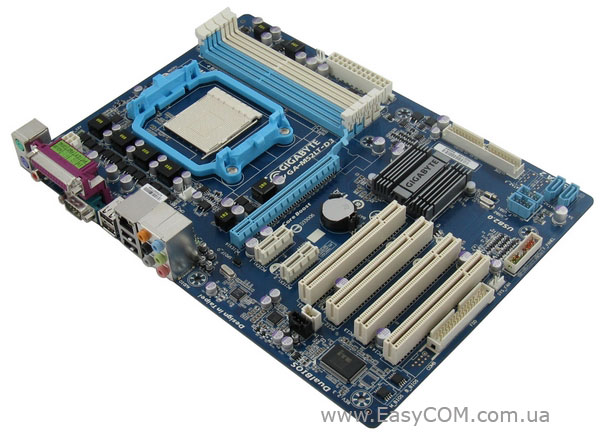

Розглянута сьогодні материнська плата GIGABYTE GA-M52LT-D3 виконана у форматі ATX, що дозволило вдало для експлуатації розташувати практично всі важливі порти і роз’єми. По суті, деякі незручності може принести тільки близьке сусідство інтерфейсу встановлення відеокарт PCI Express x16 з слотами оперативної пам'яті – навіть відеокарта бюджетного класу напевно заблокує засувки. В іншому все зручно. Характерна риса даної плати – застосування чіпсету, що реалізує всього два порти SATA 3.0 ГБ/с – зовсім не недолік плати, а метод завоювання уваги покупців, які більше 1-2 носіїв інформації і не збираються використовувати. Для покупця, що зупинив свій вибір на даній платі, дискової підсистеми з двох жорстких дисків SATA буде цілком достатньо. Крім того, на платі реалізований ще і один порт IDE, до якого без проблем можна підключити ще два застарілі пристрої зберігання інформації. Роз’єм для живлення процесора тільки 4-контактний, що не дивно для плати даного класу. Зате великим плюсом плати є якісна елементна база – конденсатори у всіх вузлах плати використовуються твердотільні. Ще одна позитивна особливість GIGABYTE GA-M52LT-D3 – цілих сім слотів розширення, що дозволить суттєво розширити її функціонал.

GIGABYTE GA-M52LT-D3

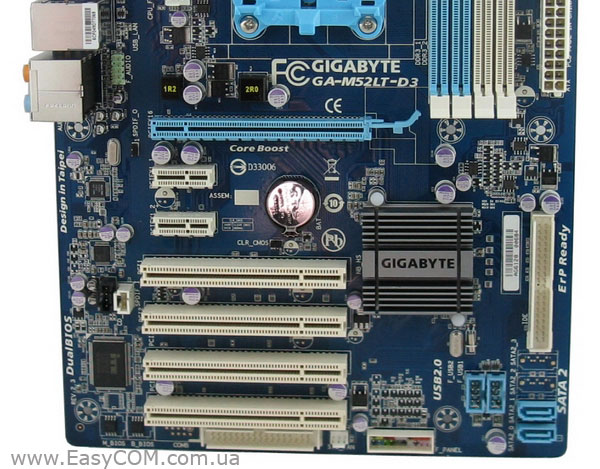

Материнської плата GIGABYTE GA-M52LT-D3 заснована на чіпсеті NVIDIA nForce 520LE. Даний «набір мікросхем» є полегшеною версією NVIDIA nForce 520, що вилилося в можливість керування всього двома портами SATA 3.0 ГБ/с. Але підтримка PATA 133/100/66/33 у полегшеному чіпі залишена. На жаль, відзначимо, що системна логіка підтримує тільки шину HyperТransport 1.0, тобто при встановленні процесора з Socket AM3, а інший сюди і не підходить, він буде обмінюватися даними з системою трохи повільніше, ніж на платах з більш сучасними чіпсетами, що трохи вплине на швидкодію системи, хоча і може бути частково компенсовано використанням швидкої пам'яті DDR3.

GIGABYTE GA-M52LT-D3

Слотів розширення на материнській платі GIGABYTE GA-M52LT-D3 багато: PCI Express x16, два PCI Express x1 і чотири PCI. Таким чином, функціональність даної плати може бути суттєво розширена, також і не найсучаснішими картами.

GIGABYTE GA-M52LT-D3

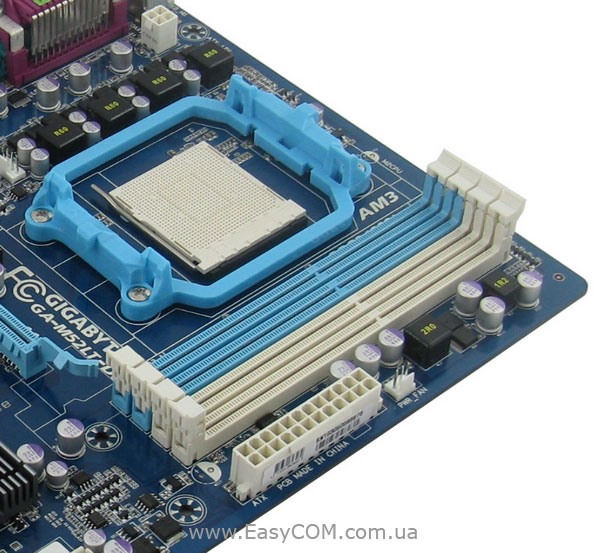

На материнській платі GIGABYTE GA-M52LT-D3 встановлено чотири 240-контактних роз’єми DIMM двоканальної архітектури під оперативну пам'ять стандарту DDR3, максимальний об'єм якої обмежено 16 ГБ, а максимальна гарантована частота її роботи становить 1666 МГц у режимі розгону.

GIGABYTE GA-M52LT-D3

Для живлення процесора материнською платою GIGABYTE GA-M52LT-D3 використовується дуже простий 3+1-фазний стабілізатор живлення, якого, втім, повинно виявитися достатньо для всіх сумісних процесорів у номінальному режимі. До того ж він містить у собі тільки якісні компоненти – конденсатори полімерного типу і дроселі з феромагнітною серцевиною. Живлення процесора забезпечує 4-контактний роз’єм ATX12V. Таким чином, якщо і ставити на дану плату шестиядерний процесор (підтримка яких заявлена на платі), ні про який істотний розгін не може бути і мови, адже вузол живлення на це не розрахований.

GIGABYTE GA-M52LT-D3

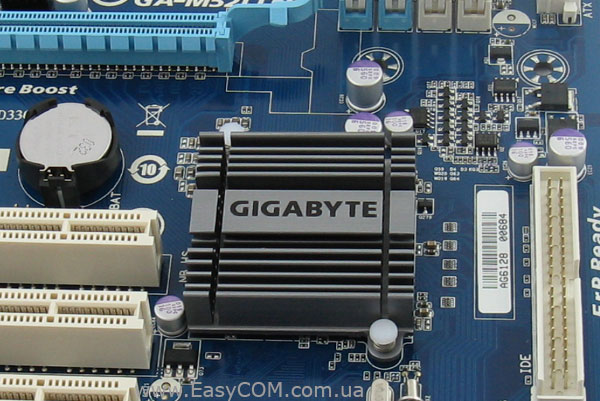

Чіпсет материнської плати GIGABYTE GA-M52LT-D3 охолоджується низькопрофільним алюмінієвим радіатором, температура якого при тривалій роботі плати досить висока – 58°С. При комплектації системи доцільно буде продумати вентиляцію всередині корпуса.

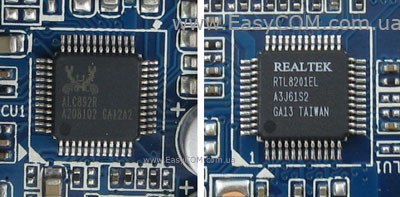

Звукова підсистема заснована на кодеку Realtek ALC892, а для підтримки мережних з'єднань служить LAN-контролер Realtek RTL 8201EL.

GIGABYTE GA-M52LT-D3

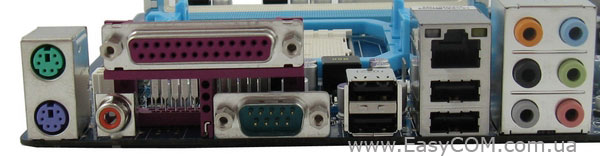

На задню панель GIGABYTE GA-M52LT-D3 виведені наступні порти:

  • 1 x PS/2 (Клавіатура);
  • 1 x PS/2 (Миша);
  • 4 x USB 2.0/1.1;
  • 1 x RJ45 LAN;
  • 1 x коаксіальний вихід SPDIF;
  • 1 x LPT;
  • 1 x COM;
  • 6 x аудіо портів (Line-in/ Line-out/ MIC).

У конфігурації портів є такі застарілі інтерфейси як LPT і COM, так що дану плату без проблем можна використовувати з старим офісним обладнанням.

BIOS

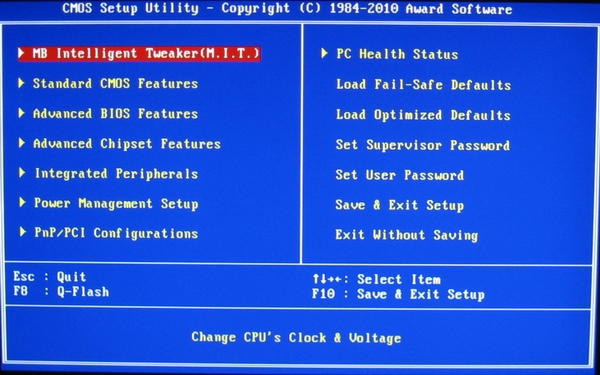

BIOS материнської плати GIGABYTE GA-M52LT-D3 розроблений на коді Award, і не відрізняється широкою різноманітністю налаштувань для розгону, тут є тільки необхідне.

Всі доступні для розгону налаштування ми зібрали в наступну таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота FSB

CPU Frequency

200 – 500 МГц

1

Частота шини PCI-Express

PCI-E Clock

100 – 150

1

Множник процесора

CPU Clock Ratio

5 – 35

0,5

Множник контролера пам'яті

CPU NorthBridge Freq.

5 – 20

1

Множник пам'яті

Memory Clock

4; 5,33; 6,66; 8.



Напруги живлення процесора

CPU Voltage Control

-0,6 – +0,6 В

0,025 В

Напруги живлення контролера пам'яті

CPU NB VID Control

-0,6 – +0,6 В

0,025 В

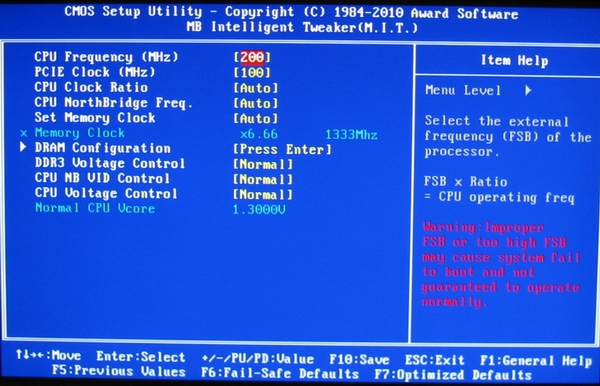

У розділі «MB Intelligent Tweaker» можна змінювати частоти і напруги на основних вузлах системи і редагувати параметри системної пам'яті.

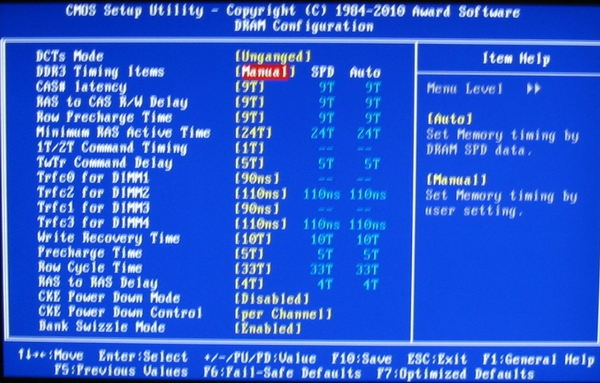

У пункті «DRAM Configuration» цього розділу наданий повний спектр налаштувань таймінгів системної пам'яті.

У розділі моніторингу «PС Health Status» можна стежити за:

  • температурою материнської плати і процесора;
  • швидкістю обертання процесорного кулера і чотирьох корпусних вентиляторів;
  • напругою на ядрі процесора і модулях оперативної пам'яті;
  • напругою на лінії живлення +3,3 В і +12В.

Крім того, у цьому розділі можна включити функції автоматичного керування процесорним кулером CPU Smart FAN Control і додатковим вентилятором, який підключений до роз’єму SYS-FAN. Ще одним вентилятором, що використовує роз’єм PWR_FAN, керувати не можна.

Можливості розгону

Можливості розгону системної шини материнської плати GIGABYTE GA-M52LT-D3 відповідають її рівню і ціні. З триядерним процесором AMD Phenom II X3 720 тактову частоту опорної шини вдалося підняти лише до значення 262 МГц. Цього, враховуючи можливості стабілізатора живлення, буде цілком достатньо для помітного прискорення системи, однак «видушити все» з потужних процесорів не вдасться.

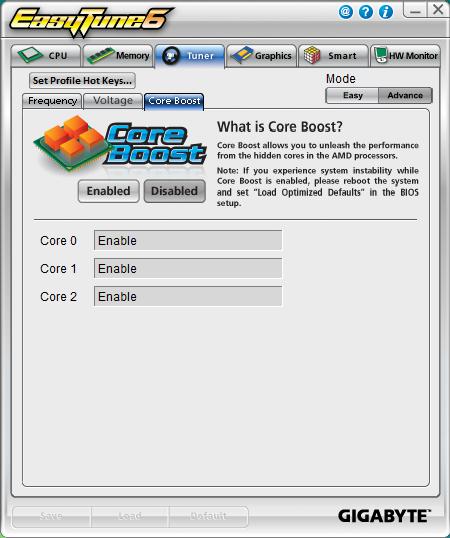

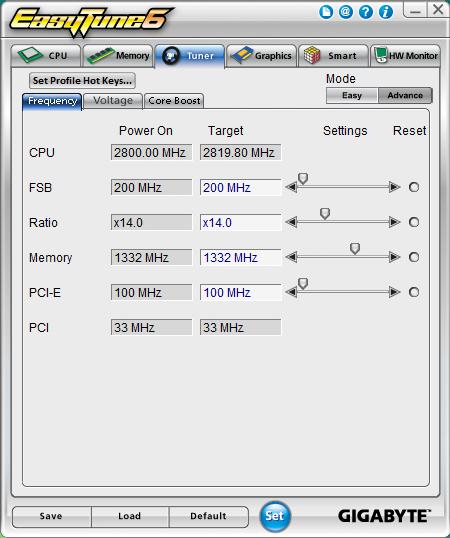

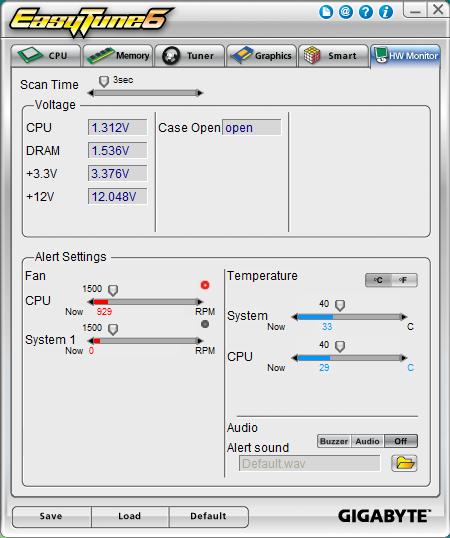

У комплекті з материнською платою поставляється фірмова утиліта GIGABYTE EasyТune6, за допомогою якої можна робити різні налаштування і моніторинг системи прямо з операційної системи. Дана утиліта крім всього іншого має налаштування для розблокування прихованих ядер процесора, яка називається Core Boost. При активації Core Boost утиліта скаже, що необхідне перезавантаження системи для того, щоб зміни набули чинності.

Тестування

 Для тестування материнської плати GIGABYTE GA-M52LT-D3 використаний наступний комплект обладнання:

Процесор

AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)

Вентилятор процесора

Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Графічний прискорювач

EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E

 Жорсткий диск

Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)

Привід оптичних дисків

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC F3

Корпус

Colorsit ATX-L8032 + 92 мм SilverStone FN91

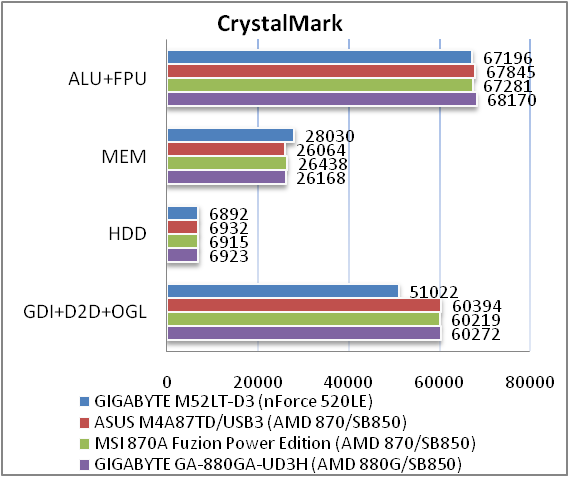

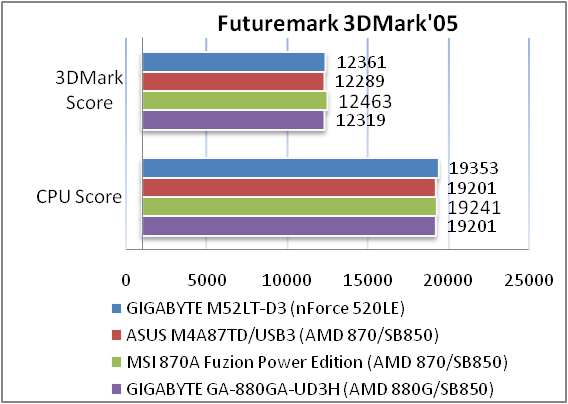

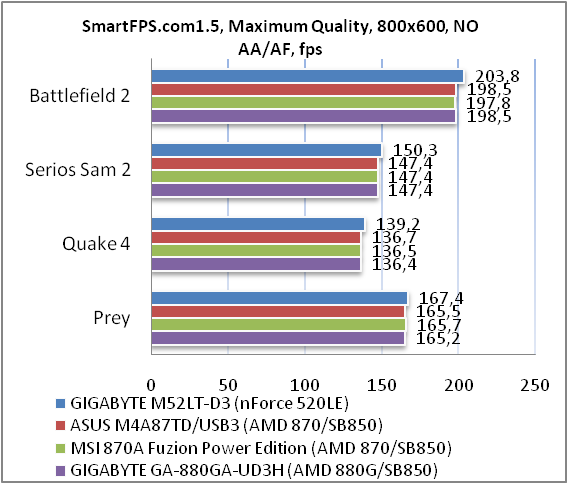

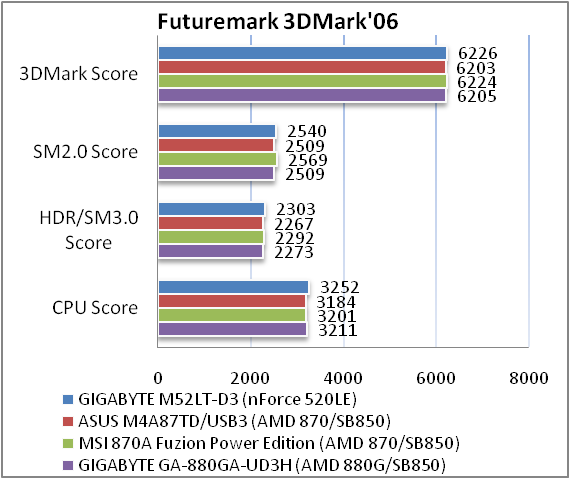

Результати тестів при номінальних режимах роботи показують, що по продуктивності материнська плата GIGABYTE GA-M52LT-D3 суттєво не відрізняється від рішень подібного класу, тобто обмін даними з системою по застарілій шині HyperТransport 1.0 незначно вплинув на швидкодію або був компенсований використанням більш швидкої оперативної пам'яті.

Тестування звукового тракту на основі кодека Realtek ALC892

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.19, -0.22

Добре

Рівень шуму, дБ (А)

-86.4

Добре

Динамічні діапазон, дБ (А)

85.0

Добре

Гармонійні викривлення, %

0.129

Середньо

Гармонійні викривлення + шум, дБ(A)

-52.7

Погано

Інтермодуляційні викривлення + шум, %

0.258

Середньо

Взаємопроникнення каналів, дБ

-83.7

Дуже добре

Інтермодуляції на 10 кГц, %

0.258

Середньо

Загальна оцінка



Добре

24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.10, -0.17

Дуже добре

Рівень шуму, дБ (А)

-85.4

Добре

Динамічні діапазон, дБ (А)

85.3

Добре

Гармонійні викривлення, %

0.0044

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.4

Середньо

Інтермодуляційні викривлення + шум, %

0.016

Дуже добре

Взаємопроникнення каналів, дБ

-78.3

Дуже добре

Інтермодуляції на 10 кГц, %

0.014

Дуже добре

Загальна оцінка



Дуже добре

Вбудований аудіокодек Realtek ALC892 показав результат «дуже добре». Отже, обв'язка кодека виконана на якісному рівні, і для більшості завдань такої аудіопідсистеми буде цілком достатньо.

Висновки

Материнська плата GIGABYTE GA-M52LT-D3 – типовий представник плат для ощадливих користувачів і комплектації офісного «робочого коника». Вона не дорога, але разом з тим має практично всі функції, які можуть знадобитися в повсякденній експлуатації. Виробник з метою зниження вартості продукту заощадив головним чином шляхом встановлення на плату спрощеного чіпсету, який підтримує тільки два порти SATA 3.0 Гб/с, і використовує досить простий вузол живлення процесора. АЛЕ, напевно, хазяїн бюджетного комп'ютера не буде збирати систему з великою кількістю жорстких дисків, та і розганяти центральний процесор до межі. Отже, ці дві негативні якості протестованої материнської плати не такі вже і великі недоліки. Мабуть, більший недолік – використання застарілої шини для обміну даними всередині системи HyperТransport 1.0, хоча більш низька швидкість її роботи практично повністю компенсується встановленням на плату швидкої і вже давно більш доступної пам'яті DDR3. В іншому дана материнська плата є зручною, має інструмент для розблокування прихованих ядер процесора CoreBoost, підтримку шестиядерних процесорів AMD, інтерфейси PATA, FDD, LPT, COM для використання з платою старого обладнання. Ну а додати якусь додаткову функціональність платі можна за допомогою слотів розширення, яких, крім слота для відеокарти, цілих шість штук. Отже, ощадливим користувачам цілком варто звернути увагу на дану плату.

Переваги:

  • доступна ціна;
  • наявність функції розблокування ядер;
  • якісна елементна база;
  • підтримка шестиядерних процесорів;
  • підтримка застарілих інтерфейсів FDD, IDE. LPT і COM.

Недоліки:

  • скромна комплектація;
  • підтримка тільки шини HyperТransport 1.0 для обміну даними процесора з системою;
  • наявність всього двох портів SATA.


Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Дякуємо фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надану для тестування материнську плату.

Дякуємо компаніям Kingston, і Sea Sonic за надане для тестового стенда обладнання.
