Огляд і тестування материнської плати GIGABYTE GA-H81-D3

Після знайомства з рядом доступних microATX-рішень від компанії GIGABYTE, виконаних на основі молодшого чіпсету Intel H81 Express, прийшов час перейти до повнорозмірних моделей формату ATX. Первістком у даній категорії буде материнська плата GIGABYTE GA-H81-D3. Її головною перевагою є більш ніж комфортна вартість для споживача, яка залежно від торгової точки коливається в межах 65-70 доларів США. Нагадаємо, що в даному сегменті головною відмінністю моделей формату ATX від більш компактних microATX-версій є більша кількість слотів розширення, що може бути корисно при складанні як домашнього, так і офісного ПК. І якщо вас дивує той факт, що ми говоримо про офісне використання моделі на чіпсеті Intel H81 Express, то не кваптеся з передчасними висновками.

Перш ніж переходити до вивчення специфікації новинки, нагадаємо, що з можливостями чіпсету ви можете ознайомитися в огляді материнської плати GIGABYTE GA-H81M-S2PV.

Специфікація материнської плати GIGABYTE GA-H81-D3:



Все цены на Gigabyte+GA-H81-D3

Упаковка та комплектація

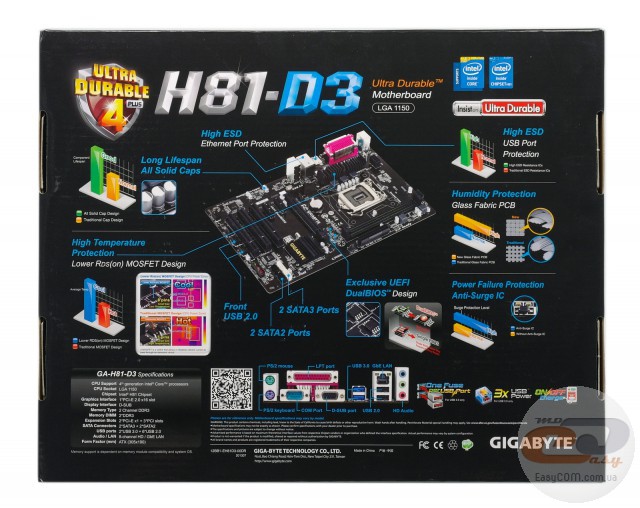

Упаковка GIGABYTE GA-H81-D3 виконана з якісного картону та прикрашена знайомою нам за оглядами інших материнських плат поліграфією у фірмовому стилі. На лицьовій стороні, крім найменувань самої моделі та компанії виробника, зазначений тип використовуваного процесорного роз’єму, а також підтримка фірмового дизайну Ultra Durable 4 Plus. На звороті коробки виробник помістив зображення самої материнської плати, її інтерфейсної панелі та таблиці специфікації, виділивши при цьому ключові її переваги.

А тепер перейдемо безпосередньо до опису підтримуваних новинкою технологій і особливостей. Однією з основних переваг є відповідність моделі GIGABYTE GA-H81-D3 фірмовій концепції Ultra Durable 4 Plus, яка включає наступні особливості:

• Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
• Ultra Performance – елементна база новинки набрана винятково з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Вони здатні працювати при високих температурах протягом більш тривалого терміну.
• Ultra Safe – дана модель оснащується двома мікросхемами з прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Також окремо відзначена наявність додаткового захисту портів USB 3.0 і LAN від електростатичних розрядів. Кожний LAN і USB 3.0 порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.

Ще відзначимо наявність додаткового захисту від вологості та високих температур, а також підтримку технологій GIGABYTE ON/OFF Charge і 3x USB Power.

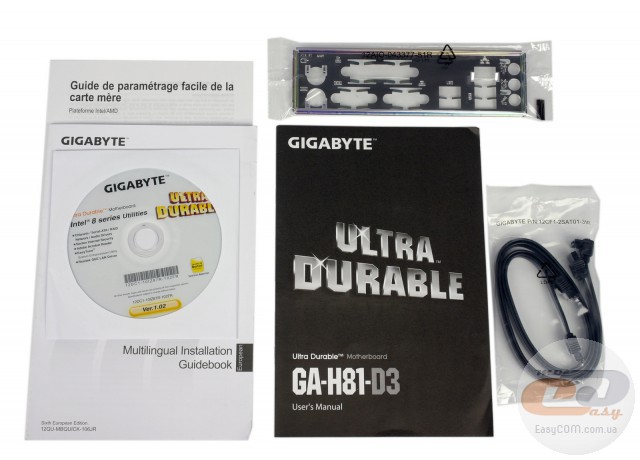

У комплекті з моделлю GIGABYTE GA-H81-D3 користувач одержить набір лише найнеобхідніших аксесуарів, а саме: заглушку інтерфейсної панелі, два кабелі SATA, диск з ПЗ та посібник користувача. Подібна комплектація повністю відповідає позиціонуванню материнської плати як доступного рішення.

Дизайн і особливості плати

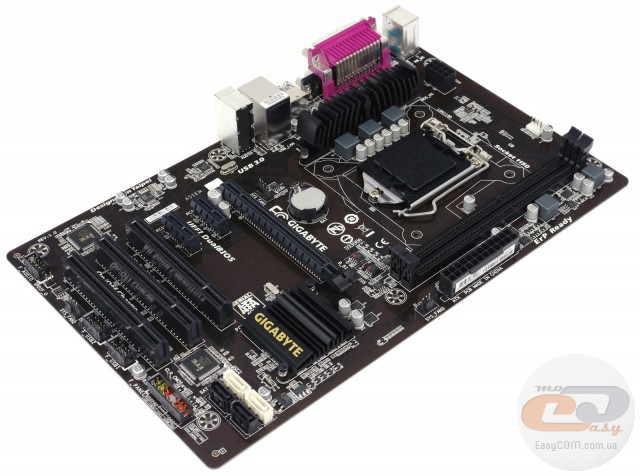

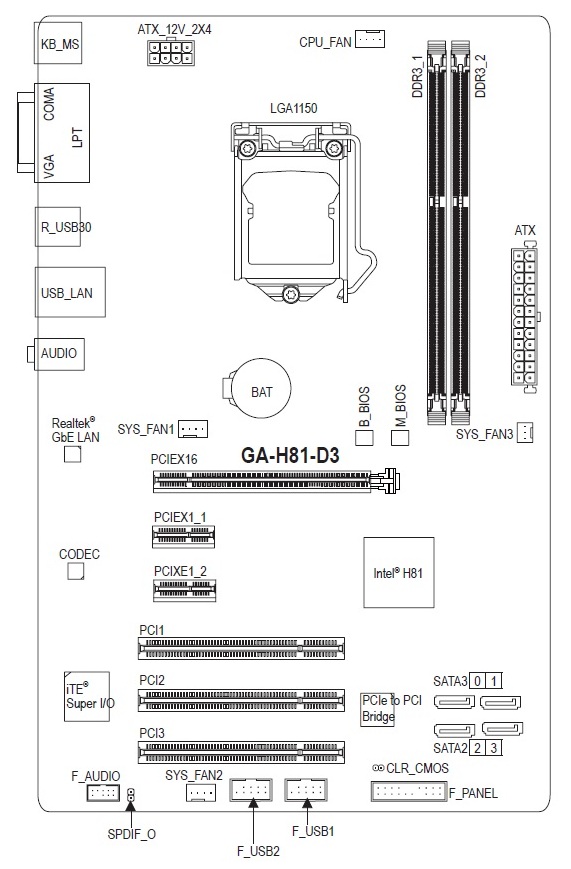

Відповідаючи дизайну моделей початкового рівня компанії GIGABYTE, героїня нашого огляду виконана на друкованій платі темно-коричневого кольору. Порти та роз’єми, а також радіатори системи охолодження чіпсету й польових транзисторів пофарбовані в чорний колір, що надає GIGABYTE GA-H81-D3 вигляд більш дорогого рішення, аніж вона насправді є. Що стосується компонування, то через малу кількість додаткових елементів інженерам компанії без проблем вдалося розташувати всі компоненти на оптимальних місцях. У підсумку до дизайну та розташування набортних елементів у нас не виникло ніяких претензій.

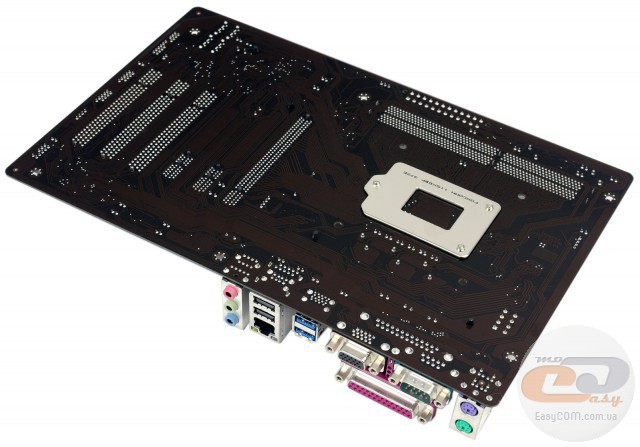

На звороті текстоліту, крім звичної опорної пластини процесорного роз’єму виробництва компанії Foxconn, можна звернути увагу на те, що обидва радіатори закріплені за допомогою пластикових підпружинених кліпс.

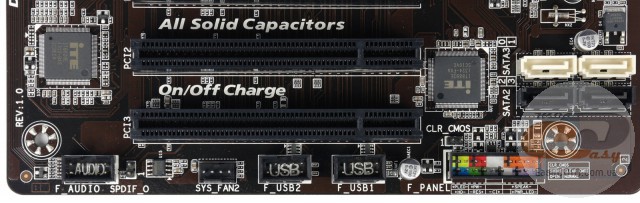

У нижній частині друкованої плати розташовані наступні порти та роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, один із трьох роз’ємів для підключення системного вентилятора, дві колодки для активації додаткових інтерфейсів USB 2.0, а також колодка підключення фронтальної панелі. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

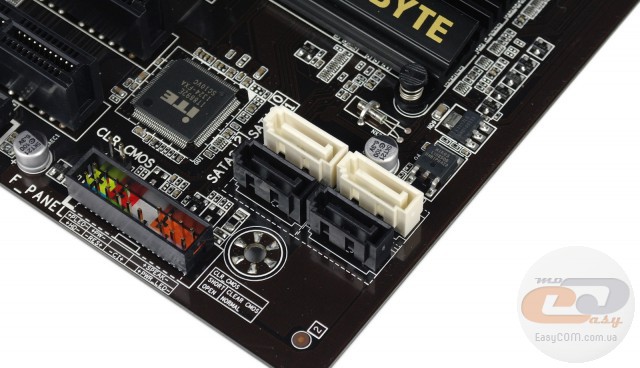

Можливості організації дискової підсистеми представлені чотирма портами SATA. Як ми знаємо, набір системної логіки Intel H81 Express підтримує всього чотири дані інтерфейси: два SATA 6 Гбіт/с і два SATA 3 Гбіт/с, які в цьому випадку розташовані перпендикулярно поверхні текстоліту.

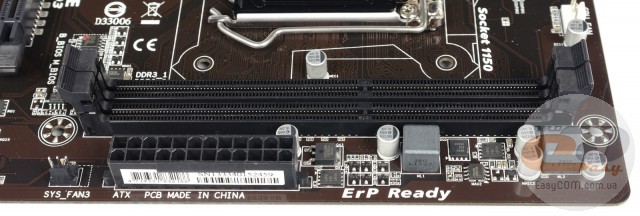

Материнська плата GIGABYTE GA-H81-D3 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3. Через особливості чіпсету підтримується тільки один слот на канал, що в підсумку дає нам двоканальний режим з максимальним обсягом пам'яті 16 ГБ. Цього буде цілком достатньо для вирішення повсякденних завдань у системах початкового рівня. Також відзначимо, що тактова частота використовуваних модулів може становити 1333 або 1600 МГц.

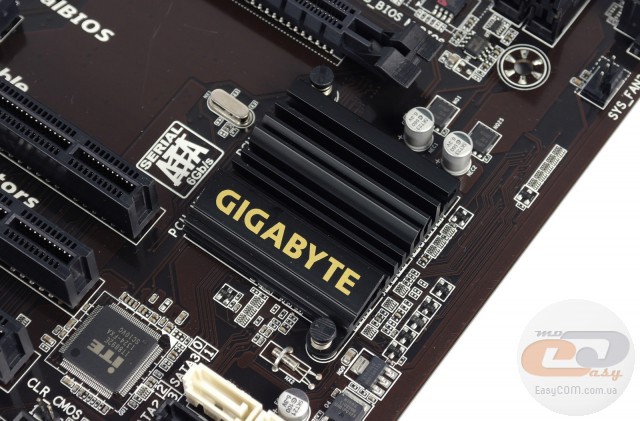

Система охолодження розглянутої плати складається з двох алюмінієвих радіаторів. Перший накриває елементи підсистеми живлення процесора, у той час як другий відповідає за охолодження чіпсету. Обидва радіатори, як ми вже згадували, закріплені за допомогою пластикових підпружинених кліпс. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 38,2°C;
• радіатор охолодження елементів підсистеми живлення процесора – 37,6°C.

Подібні результати можуть бути охарактеризовані як хороші, особливо беручи до уваги досить компактні габарити самих радіаторів з порівняно невеликою ефективною площею розсіювання тепла.

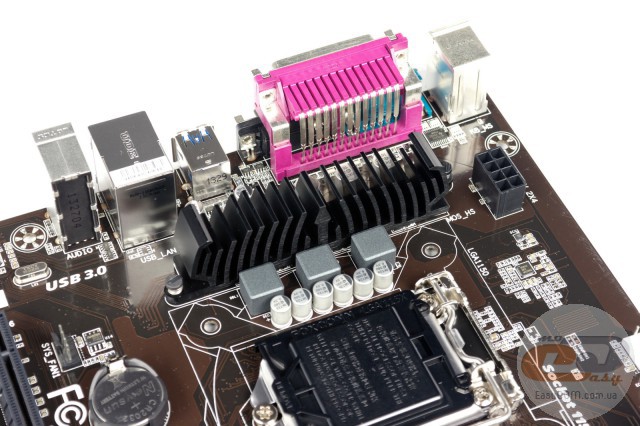

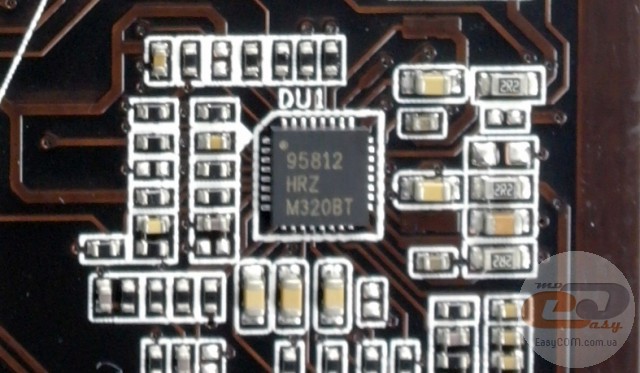

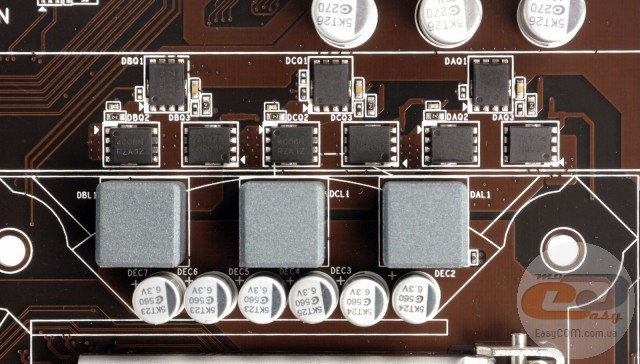

Живлення процесора здійснюється за 3-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ISL95812. Як ми вже говорили, елементна база материнської плати набрана за допомогою високоякісних комплектуючих відповідно до фірмової концепції Ultra Durable 4 Plus. До її складу ввійшли твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)).

Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

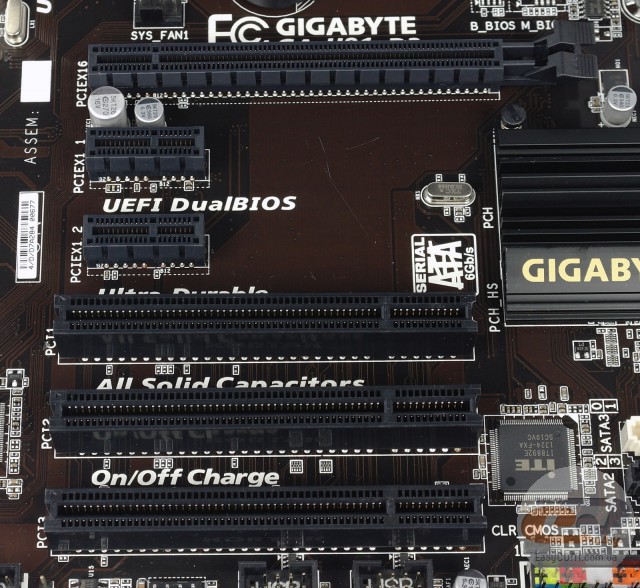

Можливості розширення функціональності моделі GIGABYTE GA-H81-D3 представлені шістьма слотами:

• PCI Express 2.0 x16;
• PCI Express 2.0 x1;
• PCI Express 2.0 x1;
• PCI;
• PCI;
• PCI.

Подібний набір роз’ємів, разом з конфігурацією інтерфейсної панелі, про яку ми поговоримо дещо пізніше, досить наочно демонструє основне призначення новинки - виступати в якості основи для доступного домашнього ПК з однією відеокартою, або для офісної робочої системи, для якої може бути актуальна можливість встановлення кількох плат розширення з інтерфейсом PCI.

Також відзначимо, що на відміну від мікросхеми Intel H87 Express, чіпсет Intel H81 Express підтримує роботу ліній PCI Express винятково за стандартом 2.0. Незважаючи на це, пропускної здатності роз’єму PCI Express 2.0 x16 буде цілком достатньо для будь-якої сучасної відеокарти.

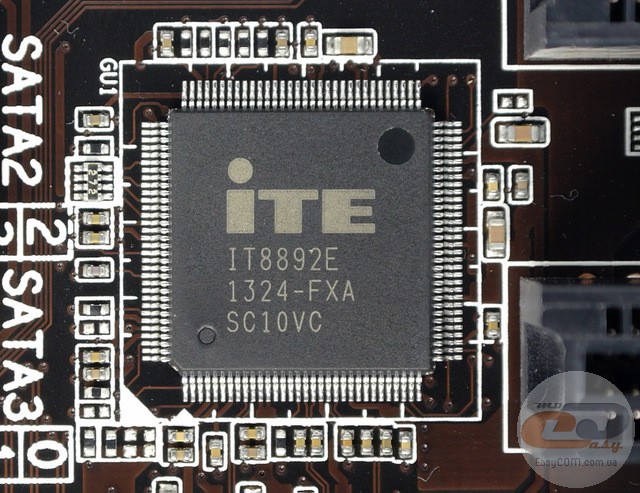

Оскільки набір системної логіки Intel H81 Express не підтримує шини PCI, то функціонування відповідних роз’ємів реалізується за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

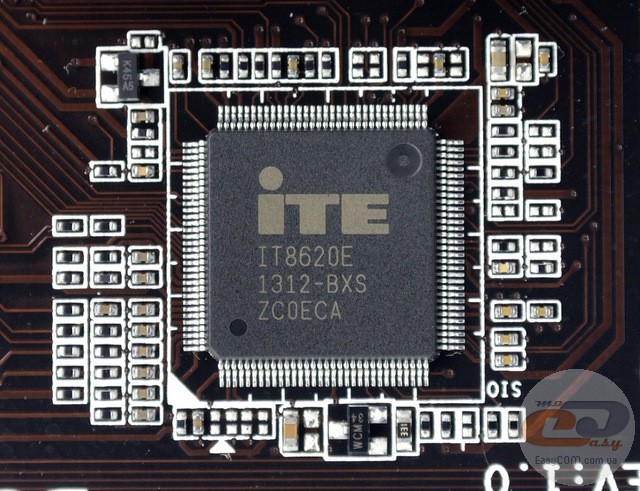

Можливості Multi I/O покладені на мікросхему ITE IT8620E, яка керує роботою портів PS/2, COM і LPT, системних вертушок, а також забезпечує моніторинг.

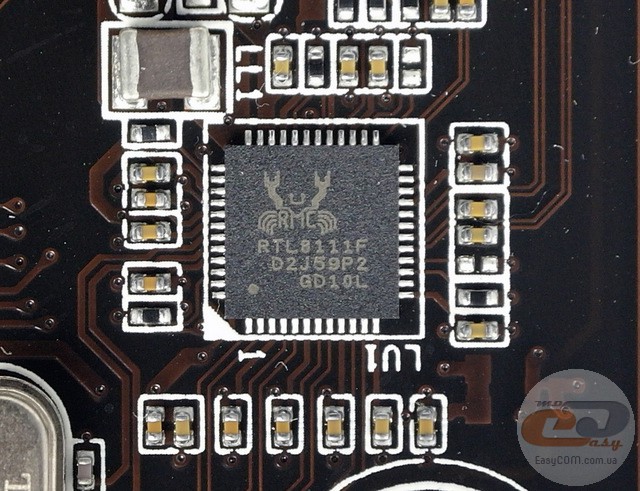

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F. А фірмове ПЗ LAN Optimizer допоможе користувачу розподілити наявні мережеві ресурси відповідно до власних пріоритетів.

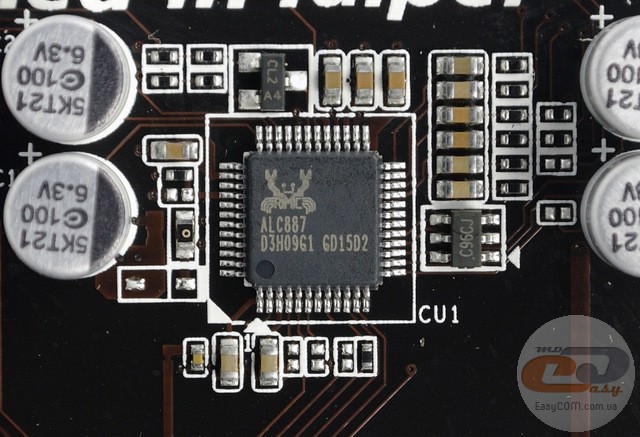

Звукова підсистема розглянутої материнської плати основана на HDA-кодеку 8-канального звуку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

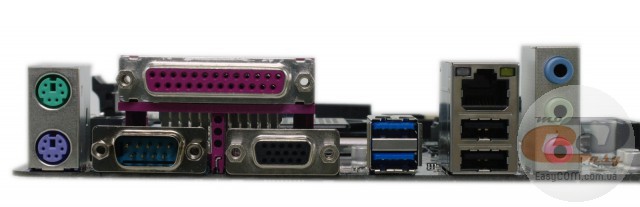

На інтерфейсну панель моделі GIGABYTE GA-H81-D3 виведені наступні порти:

• 1 x D-Sub;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 2 х USB 2.0;
• 1 x COM;
• 1 x LPT;
• 2 х PS/2 (миша та клавіатура);
• 3 x аудіопорти.

Через відсутність яких-небудь цифрових відеовиходів, а також незручне підключення багатоканальної акустики, новинку досить складно радити для складання мультимедійних систем. У той же час порти COM і LPT будуть корисні для офісного та промислового середовища, де усе ще досить багато спеціалізованої периферії з даними інтерфейсами.

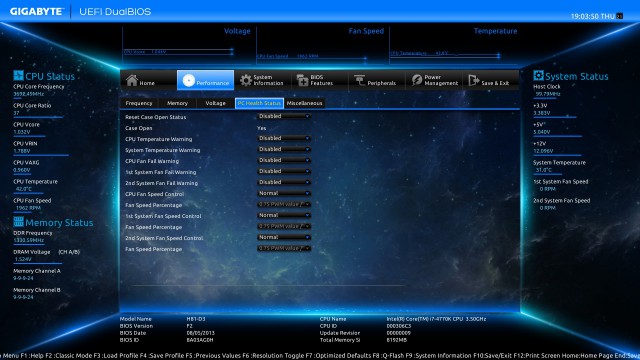

Для організації охолодження на материнській платі в наявності є чотири роз’єми для підключення вентиляторів. Один з них служить для системи охолодження CPU, тоді як три інші призначені для підключення системних вентиляторів. Відзначимо, що один із трьох роз’ємів для системних вертушок 3-контактний, а інші три – 4-контактні.

UEFI BIOS

Материнська плата GIGABYTE GA-H81-D3 оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має у своєму розпорядженні дві мікросхеми BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа з прошиванням.

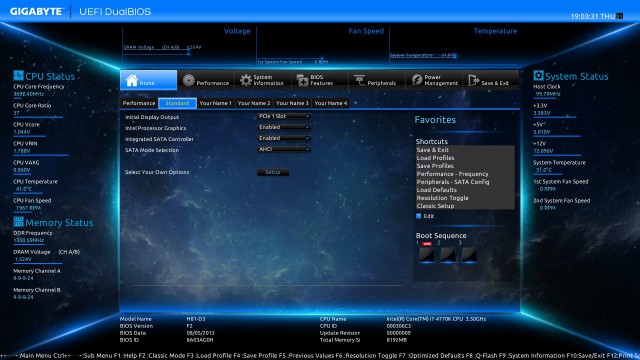

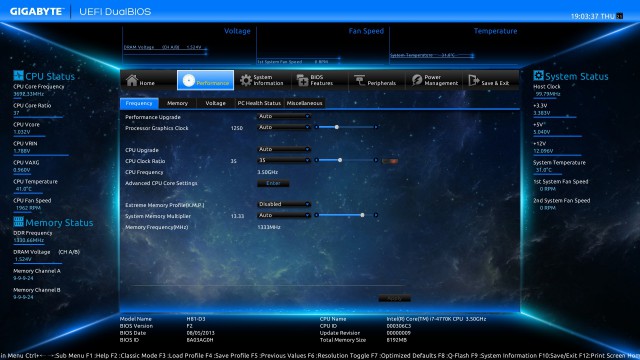

Як ви вже могли помітити, в BIOS новинки немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на стартовому екрані. Тут ви можете спостерігати за температурою процесора, частотою обертання встановлених вентиляторів, а також стежити за напругою на модулях оперативної пам'яті, процесорі та лініях живлення +12В, +5В і +3,3В.

Як бачимо, головний екран забезпечує можливість вибору одного з двох основних профілів роботи системи: «Standart» і «Performance». Перший містить налаштування, які використовуються за замовчуванням, другий же пропонує сконфігурувати продуктивність системи в розігнаному стані. Також присутня можливість використання ще чотирьох профілів з унікальними налаштуваннями.

У вкладці «Performance» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

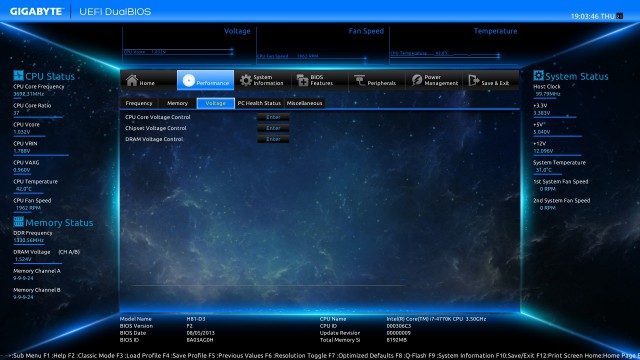

При необхідності в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Можливості розгону

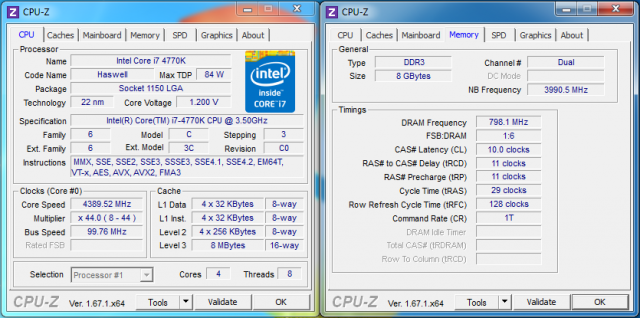

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені в якості попередньо встановлених профілів автоматичного розгону «Performance Upgrade», при активації яких разом із частотою CPU збільшується й швидкість роботи оперативної пам'яті. Скориставшись ними, ми одержали наступні результати.

(20% upgrade)

(40% upgrade)

(60% upgrade)

(80% upgrade)

(100% upgrade)

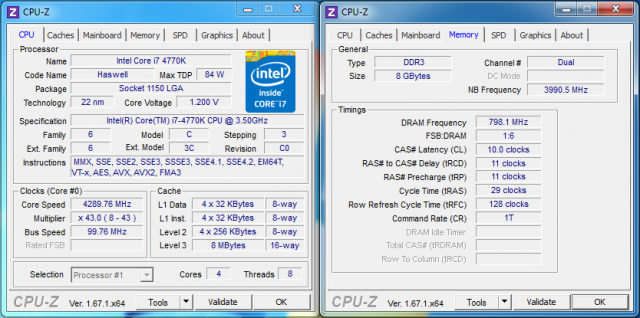

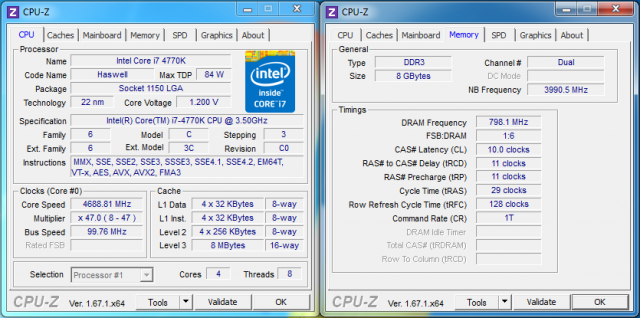

Нам вдалося запустити всі п'ять профілів, що в підсумку дозволило підвищити максимальну частоту процесора Intel Core i7-4770K до рівня 4690 МГц при напрузі 1,200 В. Однак при активованому профілі «100% upgrade» і збільшенні навантаження на систему, вона йшла на перезавантаження.

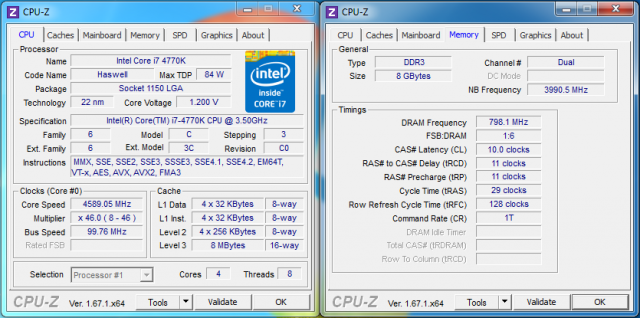

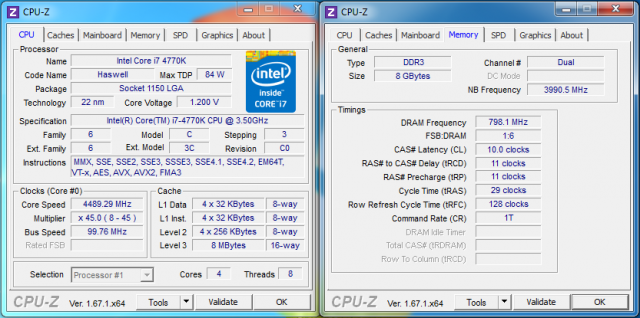

Після перевірки максимальних можливостей при ручному розгоні стало зрозуміло, що межею GIGABYTE GA-H81-D3 при напрузі 1,200 В є частота 4590 МГц, у той час як для стабільної роботи на частоті 4690 МГц буде потрібне підвищення напруги до рівня 1,210 В.

Також відзначимо, що при активації кожного з попередньо встановлених профілів, частота оперативної пам'яті становила максимально можливі для цієї системи 1600 МГц (як і вказує виробник у специфікації). Хоча за інформацією в BIOS швидкість роботи використовуваних модулів повинна була підвищитися до 1866 МГц при активації профілів «60% upgrade» і «80% upgrade» та до 2133 МГц у режимі «100% upgrade».

У підсумку GIGABYTE GA-H81-D3 приємно здивувала нас, продемонструвавши дуже хороший, як для доступного рішення, розгінний потенціал.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-H81-D3 використовувалося наступне обладнання:

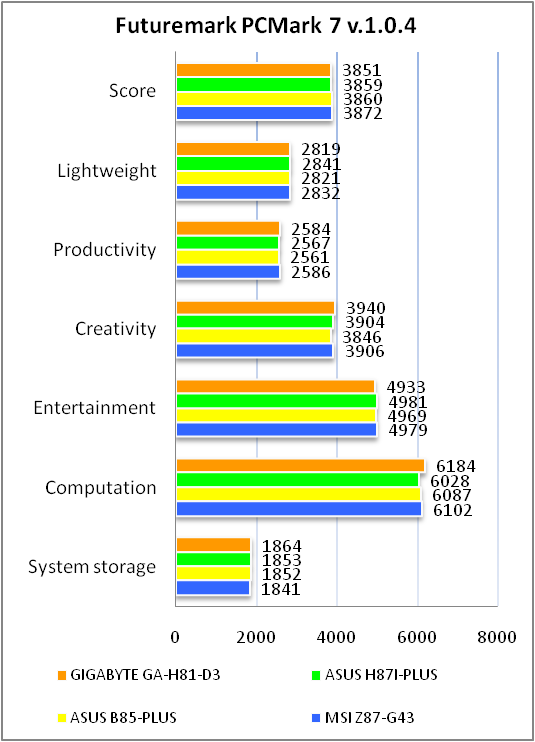

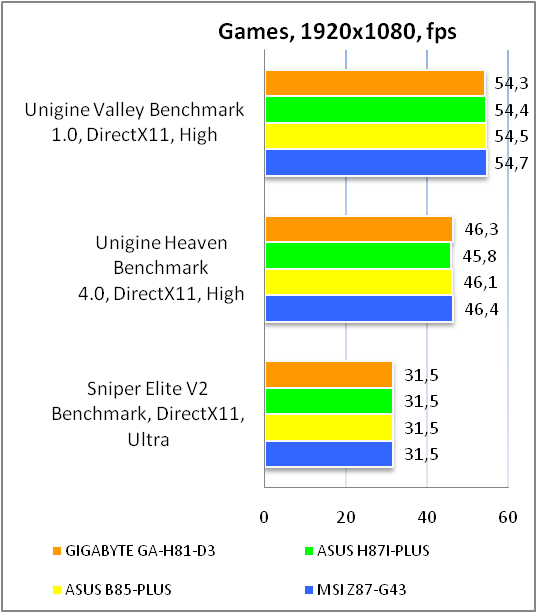

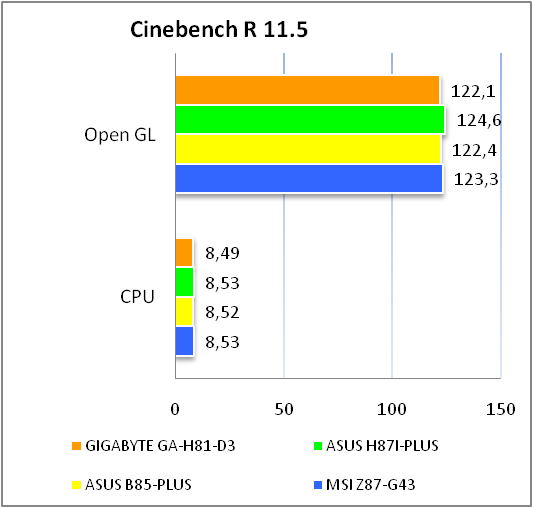

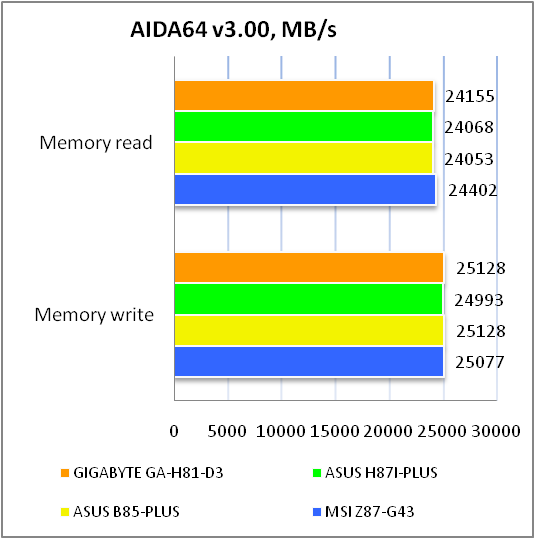

Результати тестів

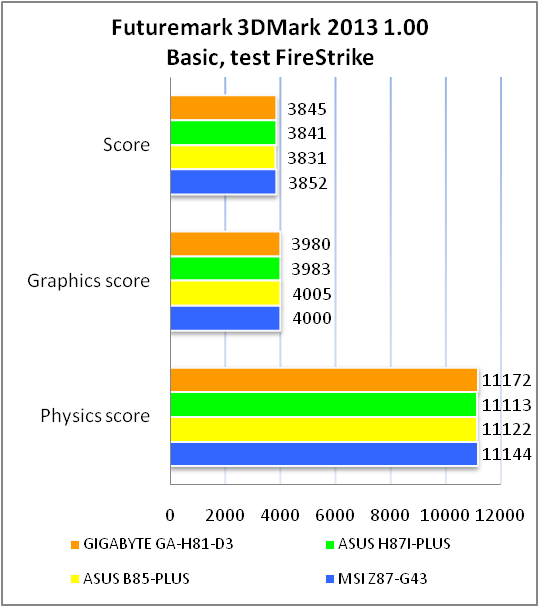

У процесі тестування GIGABYTE GA-H81-D3 на рівні протистояла конкурентним материнським платам, основаним на більш функціональних чіпсетах (Intel B85 Express, Intel H87 Express і Intel Z87 Express). Виходячи з отриманих результатів можна зробити висновок про якісне виконання плати та хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Як бачимо, можливостей інтегрованого кодека Realtek ALC887, через досить високу якість звуку, буде цілком достатньо при виконанні повсякденних завдань. Однак, беручи до уваги наявність слотів розширення PCI і PCI Express, у вас є досить широкий вибір дискретних звукових плат у будь-якому ціновому діапазоні.

Висновки

Материнська плата GIGABYTE GA-H81-D3 є якісним і доступним рішенням, виконаним у форматі ATX і призначеним у першу чергу для використання в складі офісних робочих систем або в домашньому ПК початкового рівня з однією відеокартою.

До основних її переваг можна віднести зручне компонування набортних елементів, хороші можливості реалізації розгінного потенціалу процесора, якісну елементну базу, ефективну систему охолодження, наявність двох мікросхем із прошиваннями BIOS, а також наявність портів COM і LPT на інтерфейсній панелі, що може бути корисно при офісному використанні.

З іншого боку, GIGABYTE GA-H81-D3 є далеко не єдиною доступною моделлю з хорошими можливостями в модельному ряду компанії, тому безальтернативно радити саме її ми не будемо. Але от потенційним покупцям розглядати її в якості можливого кандидата для створення функціонального ПК початкового рівня безумовно варто.

Переваги:

• концепція Ultra Durable 4 Plus, яка включає якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
• підтримка портів USB 3.0 і SATA 6 Гбіт/с;
• наявність слотів розширення PCI;
• підтримка портів COM і одного LPT;
• хороші можливості розгону процесорів з розблокованим множником;
• підтримка ряду фірмових технологій і утиліт;
• наявність двох мікросхем із прошиваннями BIOS;
• ефективне охолодження чіпсету;
• доступна вартість.

Особливості:

• відсутність цифрових відеовиходів на інтерфейсній панелі;
• незручне підключення багатоканальної акустики.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
