Огляд і тестування материнської плати GIGABYTE GA-H77M-D3H

24-05-2012

Далеко не всі споживачі комп'ютерів зацікавлені в придбанні повноцінних ATX рішень, деяким потрібний невеликий системний блок, інші не мають необхідності в складанні систем з декількома графічними адаптерами. Саме для таких споживачів виробники випускають материнські плати формату MicroATX. З однією з них ми познайомимося ближче в сьогоднішньому огляді.

GIGABYTE GA-H77M-D3H

Материнська плата GA-H77M-D3H від компанії GIGABYTE базується на новому наборі системної логіки Intel H77 Express (більш докладно з основними характеристиками чіпсету Intel H77 Express, а також його відмінностями від «старшого» Intel Z77 Express ми ознайомилися раніше) і розрахована на встановлення процесорів Intel Sandy Bridge або ліпше Intel Ivy Bridge, встановлення яких забезпечить роботу слота розширення PCI-Express х16 по стандарту 3.0.

Варто відзначити, що в лінійці MicroATX рішень від GIGABYTE, виконаних на чіпсеті Intel H77 Express, розглянута плата є поки єдиною моделлю.

Її «старшим» братом можна назвати плату GIGABYTE GA-H77-DS3H, основними відмінностями якої є інший формат (ATX), більша кількість слотів розширення, наявність порту mSATA, а також відсутність застарілого порту LPT (у GIGABYTE GA-H77M-D3H він присутній).

Пропонуємо перейти безпосередньо до огляду материнської плати GIGABYTE GA-H77M-D3H.

Специфікації материнської плати GIGABYTE GA-H77M-D3H:

Виробник

GIGABYTE

Модель

GA-H77M-D3H (rev 1.0)

Чіпсет

Intel H77 Express

Процесорний роз’єм

Socket LGA 1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3 другого і третього покоління

Використовувана пам'ять

1600/1333/1066 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 16 3.0 (x16)
1 x PCI Express 16 2.0 (x4)
1 x PCI Express x1
1 x PCI

Дискова підсистема

Чіпсет Intel H77 Express підтримує:
4 x SATA 3 Гбіт/с порти з підтримкою до 4 пристроїв SATA 3 Гбіт/с
2 x SATA 6 Гбіт/с порти з підтримкою до 2 пристроїв SATA 6 Гбіт/с

LAN

1 x гігабітний мережний контролер Atheros AR8151 (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек VIA VT2021
2/4/5.1/7.1-канальний звук
SPDIF Out

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор чіпсету

Зовнішні порти I/O

1 x HDMI
1 x DVI-D
1 x VGA
1 x LAN (RJ45)
2 x USB 3.0
4 x USB 2.0
3 x Аудіо порти
1 x PS/2

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 ( 19-пін)
3 x USB 2.0
2 x порти SATA 6 Гбіт/с
4 x порти SATA 3 Гбіт/с
1 x роз’єм вентилятора CPU ( 4-пін)
2 x роз’єми підключення системних вентиляторів
1 x коннектор виводу звуку на передню панель
1 x блок коннекторів передньої панелі
1 x Trusted Platform Module (TPM)
1 x джампер для скидання CMOS
1 x SPDIF Out
1 x COM
1 x LPT

BIOS

2 x 64 Мбіт ПЗП
AMI EFI BIOS
Підтримка технології DualBIOS
PnР 1.0a, DMI 2.0, SM BIOS 2.6, ACPI 2.0a

Комплектація

посібник користувача;
брошура з описом гарантії;
диск з драйверами і утилітами;
2 x кабелі SATA;
заглушка інтерфейсної панелі.

Форм-фактор,
розміри, мм

MicroATX
244 х 220

Сайт виробника

http://www.gigabyte.ua/
Нові версії BIOS і драйверів можна скачати з сторінки підтримки.

Упаковка і комплектація

GIGABYTE GA-H77M-D3H

Стандартно для GIGBYTE, материнські плати, що базуються на новому поколінні чіпсетів, поставляються в компактній картонній коробці, виконаній з білого глянсового картону. Загальне оформлення упаковки виконане в стриманому стилі. На відміну від упаковок попереднього покоління материнських плат, переважають сірий і чорний кольори. На лицьовій стороні коробки виробник перелічив деякі ключові специфікації рішення і підтримувані їм фірмові технології. Особлива увага звернена на підтримку платою функцій GIGABYTE 3D BIOS на базі фірмової технології GIGABYTE UEFI DualBIOS і 3D POWER. Також виробник відзначив підтримку платою фірмової концепції Ultra Durable 4, яка передбачає застосування якісної елементної бази в процесі виробництва і додатковий захист плати від підвищеної вологості, перепадів напруги в процесі відновлення версії прошивання, а також статичної напруги і високих температур. Окремо відзначена готовність плати до роботи з новими процесорами сімейства Intel Ivy Bridge, виконаними по 22-нанометровому процесу, і підтримка PCI-Express 3.0.

Виходячи з назви плати, заздалегідь стає зрозуміло, які саме відмінні риси вона має. Давайте розберемося в маркуванні плати GA-H77M-D3H:

  • GA - виріб компанії GIGABYTE: категорія "Системні плати";
  • H77 - назва використаного в материнській платі чіпсету;
  • M - позначення форм-фактору, а саме Micro-ATX;
  • D - на платі встановлені тільки твердотільні конденсатори;
  • 3 - сегмент (від 2 до 9), у цьому випадку бюджетний;
  • H - розширені можливості для виводу відеосигналу засобами інтегрованого в ядро ЦП графічного контролера (декілька різних відеопортів, у т.ч. HDMI).

GIGABYTE GA-H77M-D3H

На звороті упаковки детально описані основні технології, застосовані в материнській платі, а також її ключові особливості. У центральній частині упаковки розташований детальний опис фірмової концепції Ultra Durable 4.

У нижній частині нанесені логотипи використаних технологій, а саме:

  • Підтримка в BIOS накопичувачів об'ємом понад 3 ТБ;
  • Підтримка USB 3.0, SATA 3.0, 3x USB Power Boost (концепція 333);
  • Наявність DVI і HDMI виходів;
  • Підтримка технології ATI CrossFireX;
  • GIGABYTE On/Off Charge – зарядка портативних пристроїв навіть при виключеному комп'ютері;
  • Intel Smart Response Technology – дана технологія дозволяє користувачам самостійно створити гібридний жорсткий диск (простір твердотільного накопичувача (SSD) можна використати в якості кешу для традиційного жорсткого диска (або RAID-масиву), тим самим одержуючи швидкість SSD при роботі з часто використовуваними файлами і переваги жорсткого диска – його великий об'єм).

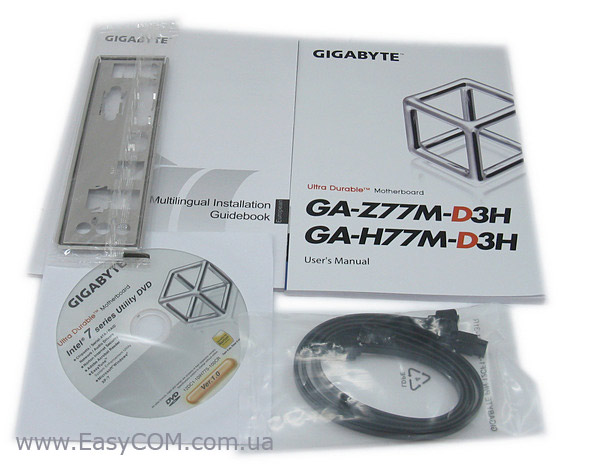

Комплект поставки дуже скромний, все заради зниження кінцевої вартості материнської плати для споживача. У комплекті з GIGABYTE GA-H77M-D3H поставляється:

  • Документація;
  • Диск з драйверами і утилітами;
  • Два SATA-шлейфа (один з них з Г-подібним коннектором);
  • Заглушка інтерфейсної панелі.

Дизайн і особливості плати

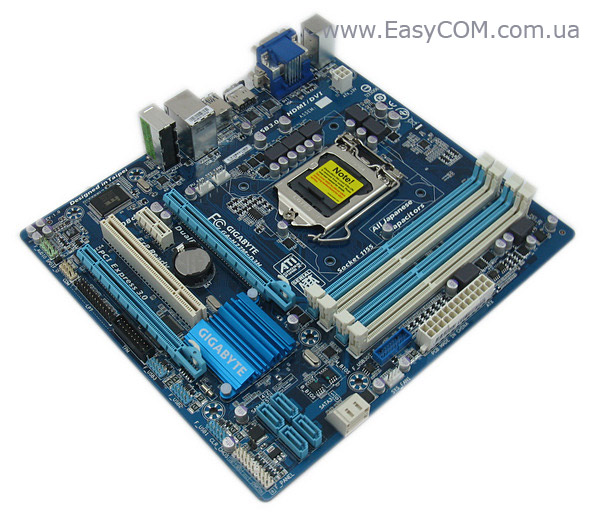

GIGABYTE GA-H77M-D3H

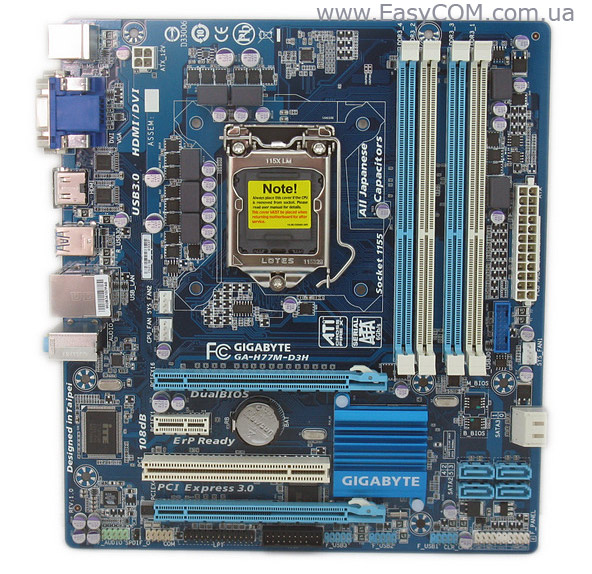

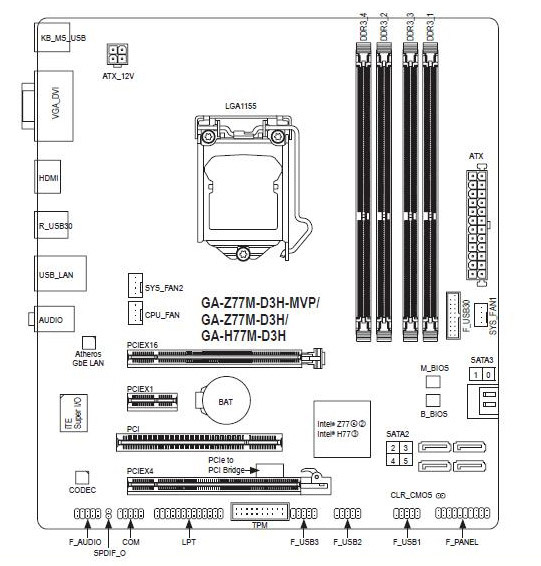

Дизайн материнської плати GIGABYTE GA-H77M-D3H типовий для Micro-ATX моделей компанії. Компонування плати виконане досить обмірковано, але присутні і стандартні, для рішень подібного розміру, недоліки, а саме: нижні засувки роз’ємів для встановлення модулів пам'яті близько сусідять з слотом PCI Express x16, що завадить доступ до модулів при встановленій відеокарті. На нижньому правому краю плати відсутній кріпильний отвір під гвинт, що вимагає певної обережності при підключенні SATA пристроїв. Однак фактично всі порти і роз’єми розміщені по краю плати, що буде зручно при розміщенні проводів і кабелів у системному блоці.

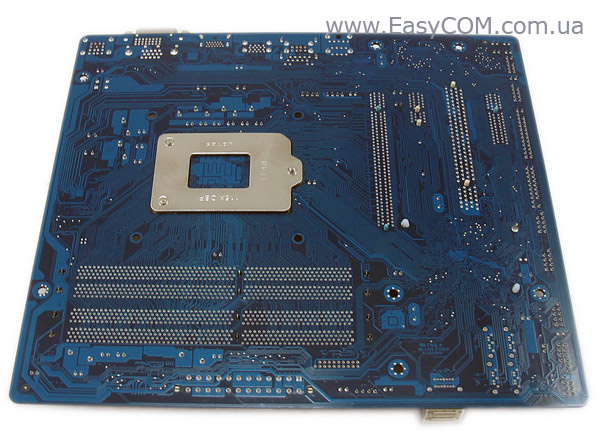

Зворотна сторона привертає увагу хіба що підсилювальною пластиною роз’єм Socket LGA1155 виробництва Lotes, що повинно забезпечити можливість встановлення досить потужних систем охолодження.

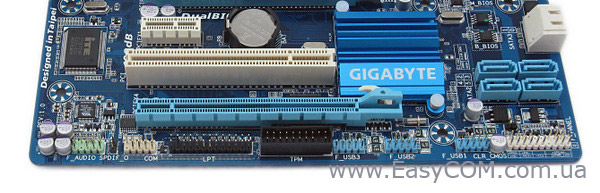

У нижній частині материнської плати розташовані шість портів SATA, щоправда дивно, що виробник розташував два порти паралельно, а інші чотири – перпендикулярно текстоліту. Всі вони реалізовані силами чіпсету Intel H77 Express. Чотири порти синього кольору відповідають специфікації SATA 3 Гбіт/с, два порти білого - SATA 6 Гбит/с. Є підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Порти розташовані на достатньому віддаленні від PCI Express слотів, і відповідно навіть довгі відеокарти не завадять підключенню накопичувачів. Поруч розташовані три колодки підключення внутрішніх портів USB 2.0, передньої панелі, джампер Clr_CMOS, колодка підключення аудіо роз’ємів фронтальної панелі, порти LPT і COM, а також роз’єм під Trusted Platform Module (TPM).

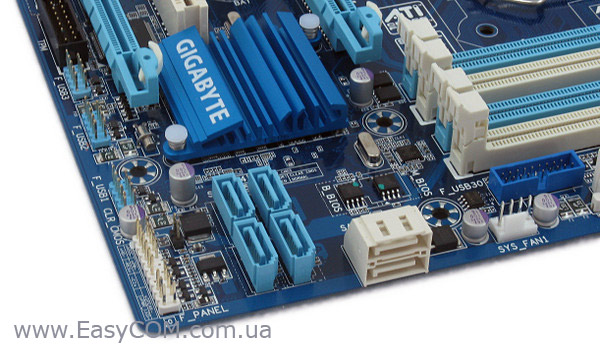

На правій стороні материнської плати крім SATA-портів розташована колодка підключення виносної панелі з двома портами USB 3.0 (у комплекті не поставляється). Можна відзначити дуже зручне її розташування, при підключенні не доведеться протягати проводи по всьому системному блоку.

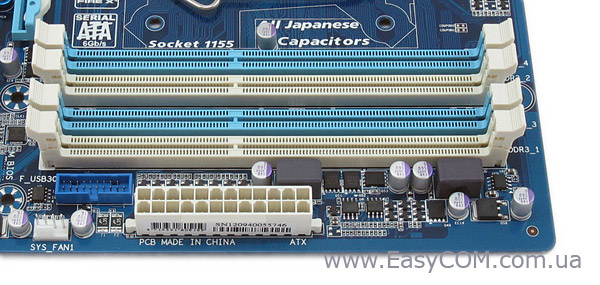

Системна плата GIGABYTE GA-H77M-D3H оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками по обидва боки. Оперативна пам'ять може працювати у двоканальному режимі, для його реалізації модулі необхідно встановлювати або у два білі, або у два сині слоти. Підтримуються модулі працюючі на частотах 1600/1333/1066 МГц у номінальному режимі. Що цікаво, робота пам'яті на частоті 1600 МГц можлива тільки при встановленому процесорі від Intel третього покоління. Максимальний об'єм пам'яті може становити 32 ГБ, чого повинно вистачити у більшості випадків.

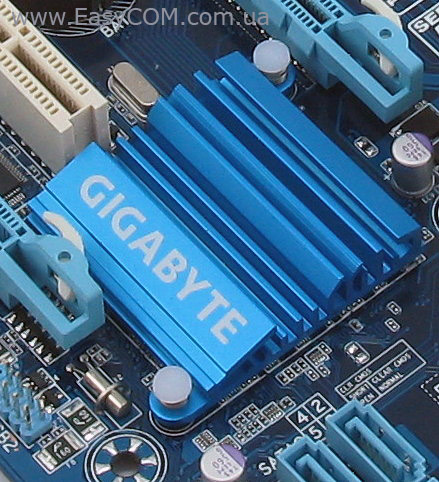

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету Intel H77 Express. Кріпиться радіатор за допомогою пластикових кліпс на пружинках. У процесі тестування температура радіатора не перевищувала 43°C, що є непоганим результатом для материнських плат, на базі чіпсету Intel H 77 Express, з досить скромною системою охолодження.

На жаль, виробник не оснастив додатковим охолодженням силові елементи плати. Хоча, враховуючи відсутність можливостей для істотного оверклокінга, такий крок цілком закономірний.

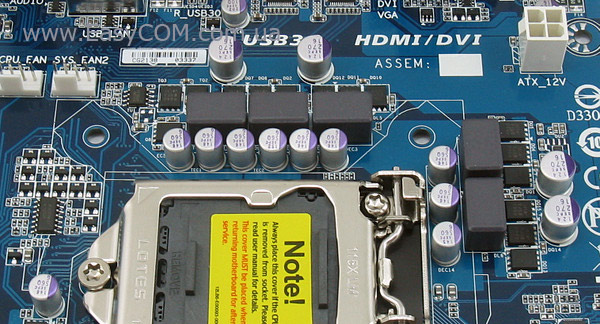

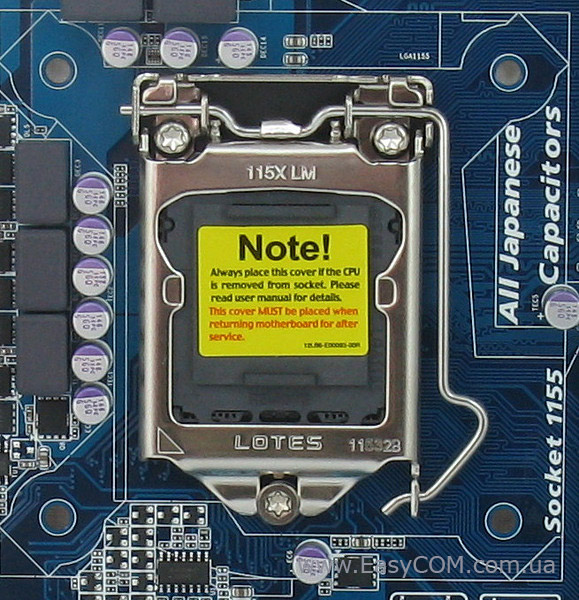

Розташування Socket LGA1155 і опорної пластини стандартно. Живлення процесора здійснюється по 3+1+1-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на ШІМ-контролері ISL95836, який підтримує активне перемикання фаз живлення для підвищення рівня ККД.

Для живлення GIGABYTE GA-H77M-D3H призначені стандартні для пристрою такого класу основний 24-х і додатковий 4-контактний роз’єм.

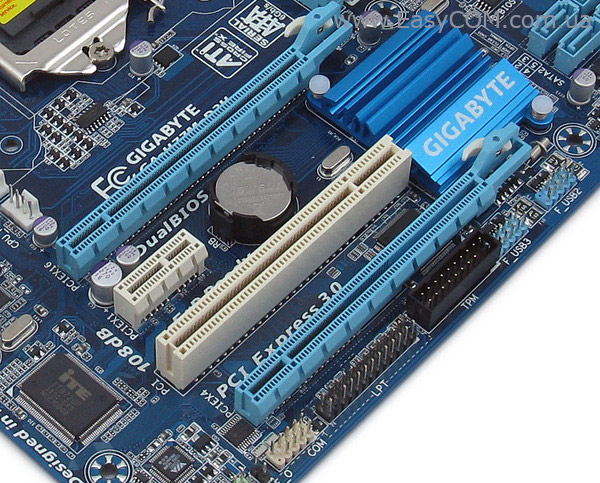

Можливості розширення функціональності материнської плати GIGABYTE GA-H77M-D3H відповідають вартості та класу продукту, а також характерні для рішень виконаних у форм-факторі Micro-ATX. У наявності два слоти для встановлення графічних адаптерів - PCI-Express 3.0 х16 і PCI-Express 2.0 х16 (х4) Виробником заявлена підтримка технології ATI CrossFireX.

Якщо у вас один графічний адаптер, то його необхідно встановлювати в перший слот, який буде функціонувати в режимі х16. Оскільки можливості чіпсету Intel H77 Express дозволяють виводити зображення з вбудованого в процесор відеоядра, то слоти PCI-Express можуть бути використані і для встановлення інших карт розширення. Також розширення функціональності материнської плати можливе за рахунок одного слота PCI-Express х1 і одного PCI. Оскільки сучасні чіпсети Intel, також і Intel H77 Express, не підтримують застарілу шину PCI, то функціонування слота, розташованого на материнській платі, реалізується за рахунок моста PCIE-PCI, заснованого на контролері ITE IT8892E.

Окремо варто відзначити, що робота слотів PCI-Express по специфікації 3.0 буде можлива тільки при наявності процесора сімейства Intel Ivy Bridge.

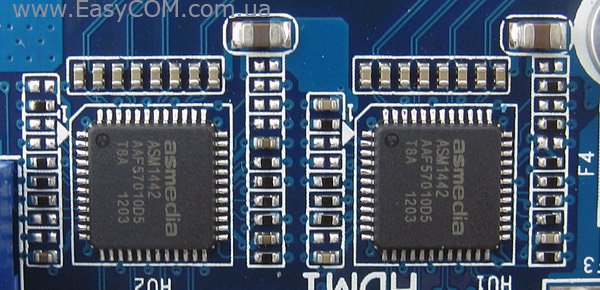

Якщо ви плануєте використовувати інтегровану графіку, проблем з підключенням сучасних пристроїв виводу зображення не виникне, оскільки всі необхідні роз’єми присутні. Функціонування відеовиходів і перемикання між портами VGA, DVI і HDMI інтегрованого відео здійснюється силами двох мікросхем ASMedia ASM1442.

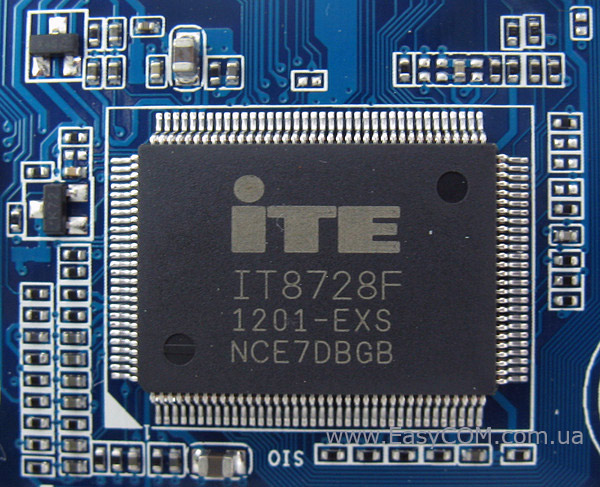

Можливості Multi I/O забезпечені мікросхемою ITE IT8728F, яка керує портами PS/2, роботою системних вентиляторів і забезпечує моніторинг.

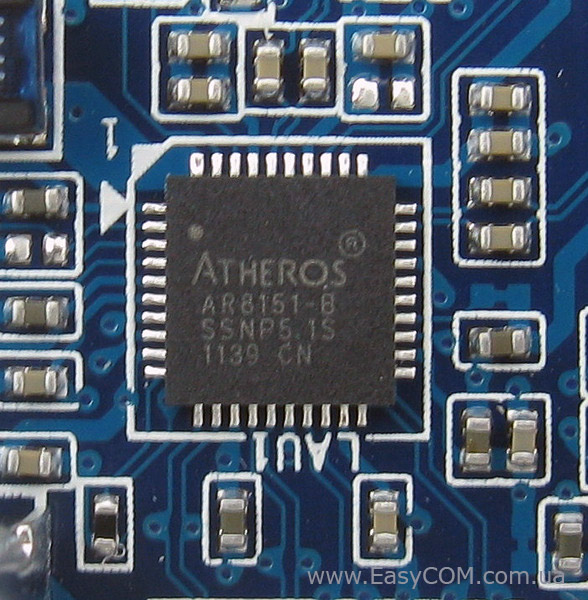

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Atheros AR8151.

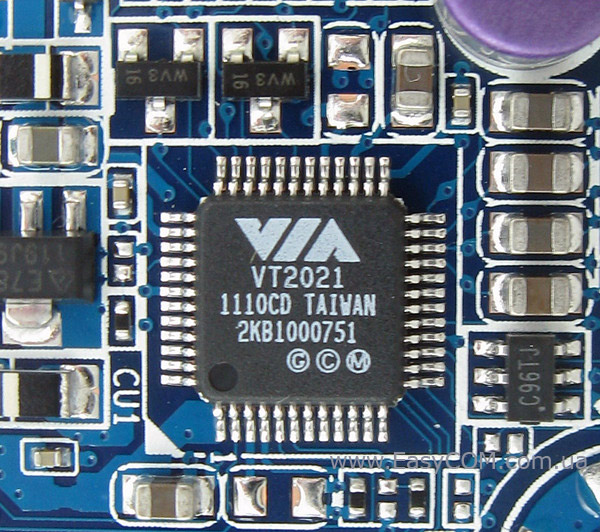

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 8-канального звуку VIA VT2021, який підтримує аудіосистему форматів 2/4/5.1/7.1.

GIGABYTE GA-H77M-D3H

На інтерфейсну панель материнської плати GIGABYTE GA-H77M-D3H виведені наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x VGA;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 3 x Аудіо порту;
  • 1 x PS/2 (мишка/клавіатура).

Як бачимо, конфігурація зовнішніх портів цілком достатня для комфортного використання системи, засмучує хіба що відсутність eSATA і мала кількість USB 3.0, але назвати це недоліком плати не можна. До недоліків же можна віднести наявність всього трьох аудіо портів, при наявності підтримки восьмиканального звуку, що виглядає досить спірним рішенням. Втім, багатоканальну аудіосистему підключити можна, задіявши і виходи фронтальної аудіопанелі, але це буде дуже незручно.

Материнська плата GIGABYTE GA-H77M-D3H оснащена трьома роз’ємами для підключення вентиляторів, один з яких виконаний у чотириконтактному виконанні для підключення вентилятора системи охолодження процесора, а два інших призначені для підключення системних вентиляторів.

BIOS

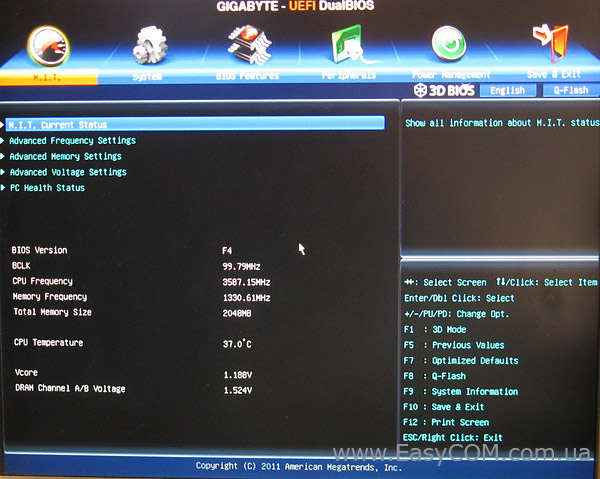

Материнська плата GIGABYTE GA-H77M-D3H оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки і підтримкою накопичувачів об'ємом більше 3 ТБ. До того ж відзначимо, що плата оснащена двома мікросхемами BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основної мікросхеми з прошиванням.

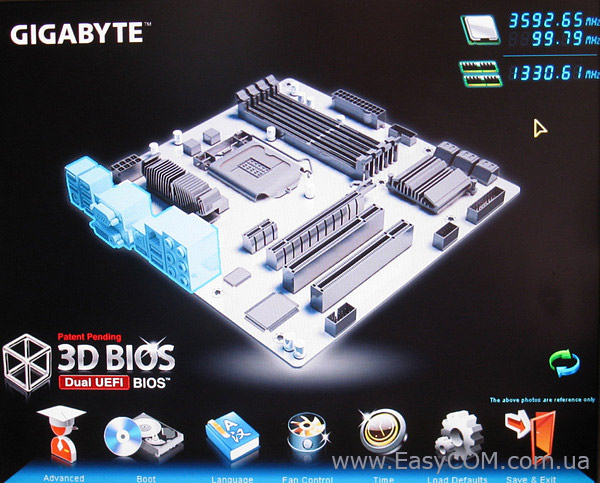

Саме меню розділене на два окремі режими роботи, перший з них – 3D BIOS. При наведенні покажчика «мишки» на один з компонентів материнської плати відкривається список параметрів, доступних для зміни, що належать до даного компонента плати.

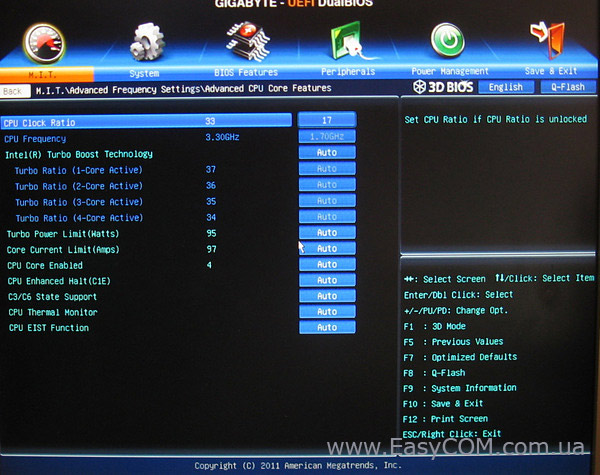

Основна частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра, оперативної пам'яті згруповані в розділі MB Intelligent Tweaker (M.I.T.), де у свою чергу вони зручно рознесені по підрозділам, залежно від типу.

Налаштування, необхідні для розгону, зібрані в таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини, МГц

CPU/Pcie Base Clock

80 – 150



0,1

Частота вбудованого графічного ядра, МГц

Internal Graphics Clock

400 – 1600

50

Процесорні технології

C1E, C3/C6 State, EIST, CPU Thermal Monitor





Процесорний множник

CPU Clock Ratio

17 – 34

1

Обмеження по потужності, Вт

Turbo Power Limit

0 – 1200

1

Обмеження по струму, А

Core Current Limit

0 – 300

1

Дільник для пам'яті

System Memory Multipllier

10.66, 13.33, 16,



Затримки ОЗП



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tFAW, tCMD



Напруга на модулях пам'яті, Вт

DRAM Voltage (CH A/B)

1,1 – 2,8

0,005

У розділі PC Health Status відкривається доступ до спостереження за температурою процесора і чіпсету, а також швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну швидкість обертання вентиляторів.

Також не обійшлося без окремого розділу моніторингу, у якому можна стежити за:

  • напругою на ядрі процесора;
  • напругою на графічному ядрі;
  • напругою на модулях пам'яті;
  • напругою на лінії живлення +12В, +5В і +3,3В.

Окремо варто відзначити можливість зняття «скріншотів» прямо в BIOS і підтримку російської мови.

Тестування

Для перевірки можливостей материнської плати використане наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
 Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiТower (2х 120 мм вентилятора на вдув/видув)

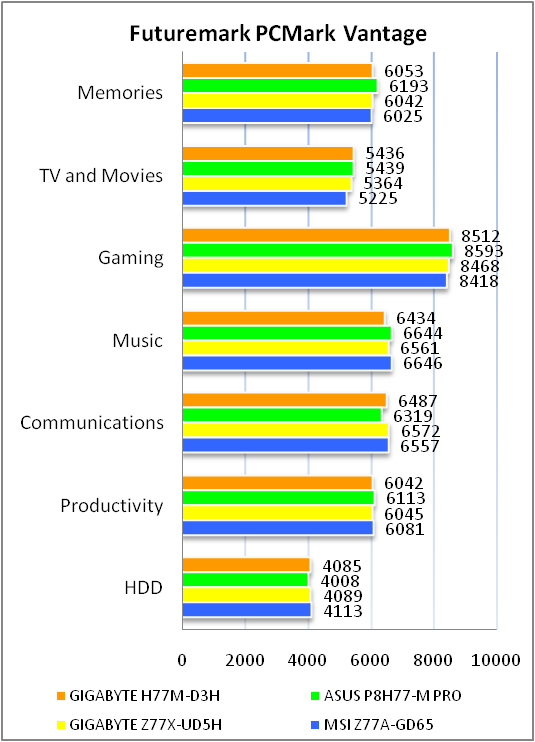

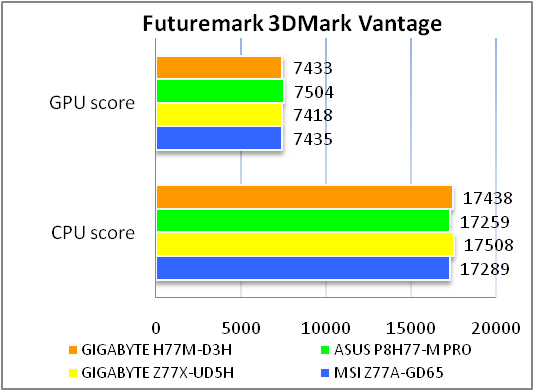

Результати тестів:

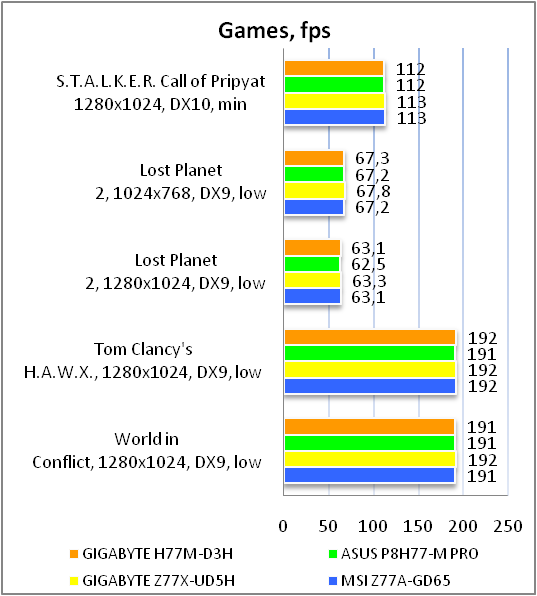

У процесі тестування GIGABYTE GA-H77M-D3H показала продуктивність на рівні з конкурентами. Взагалі, виходячи з результатів тестування, можна зробити висновок про якісний рівень виконання плати і гарну оптимізацію BIOS. Також, як видне за результатами тестування, чіпсет Intel H77 Express не поступається в продуктивності «старшому» Intel Z77 Express.

Тестування звукового тракту на основі кодека VIA VT2021

Звіт про тестування в Rightmark Audio Analyzer

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.14, -0.20

Дуже добре

Рівень шуму, дБ (А)

-87.1

Добре

Динамічний діапазон, дБ (А)

86.9

Добре

Гармонійні викривлення, %

0.0050

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-65.9

Середньо

Інтермодуляційні викривлення + шум, %

0.067

Добре

Взаємопроникнення каналів, дБ

-85.1

Відмінно

Інтермодуляції на 10 кГц, %

0.049

Добре

Загальна оцінка



Добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.12, -0.20

Дуже добре

Рівень шуму, дБ (А)

-88.2

Добре

Динамічний діапазон, дБ (А)

88.0

Добре

Гармонійні викривлення, %

0.0039

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-80.6

Добре

Інтермодуляційні викривлення + шум, %

0.013

Дуже добре

Взаємопроникнення каналів, дБ

-82.3

Дуже добре

Інтермодуляції на 10 кГц, %

0.018

Дуже добре

Загальна оцінка



Добре

Вбудований 8-канальний звуковий кодек продемонстрував досить гарні результати, і його буде достатньо переважній більшості користувачів для повсякденної роботи, прослуховування музики, забезпечення звукового супроводу до фільмів і ігор при домашньому використанні. Ось тільки наявність всього трьох аналогових аудіо виходів на інтерфейсній панелі не розташовує до використання багатоканальних аудіо систем.

Висновки

Розглянуте сьогодні рішення від GIGABYTE для складання компактних, але разом з тим продуктивних комп'ютерів, має ряд як позитивних, так і негативних особливостей. Перш ніж перейти безпосередньо до висновків нагадаємо читачу, що вартість даного рішення коливається в межах 100 дол. США.

Серед переваг плати варто відзначити загальну функціональність і продуктивність на фоні невеликого розміру, можливість встановлення двох дискретних відеоадаптерів, наявність сучасних портів USB 3.0. і SATA 6 Гбіт/с.

До відмінних рис плати, безумовно, можна віднести використання надійної елементної бази, використання двох мікросхем з прошиваннями BIOS, що дозволить вам уникнути проблем з невдалим відновленням. Також до переваг плати можна віднести наявність цікавої технології 3D BIOS. Можливо, деяких споживачів зацікавить наявність вже застарілих, але все ще використовуваних користувачами портів COM і LPT.

З недоліків GIGABYTE GA-H77M-D3H можна відзначити скромну комплектацію, а також той факт, що потенційним споживачам розглянутого нами рішення, які є власниками аудіосистем формату 5.1 або 7.1, буде дуже непросто їх задіяти. Крім того, комусь може здатися критичним відсутність портів eSATA і DisplayРort.

У підсумку, нам здається, що GIGABYTE GA-H77M-D3H може знайти свого споживача за умови зниження вартості, адже при наявності додаткових 20 дол. США набагато більш розумним видасться придбання GIGABYTE GA-Z77MX-D3H.

Переваги:

  • якісна елементна база;
  • підтримка USB 3.0 і наявність портів SATA 6 Гбіт/с;
  • наявність цифрових відеовиходів;
  • функції DualBIOS і 3D BIOS;
  • підтримка інтерфейсів COM і LPT.

Недоліки:

  • дуже скромний комплект поставки;
  • відсутність портів eSATA і DisplayРort;
  • завищена вартість;
  • наявність тільки трьох аналогових аудіовиходів на інтерфейсній панелі.

Особливості:

  • підтримка технології AMD CrossFireX;
  • «провисання» верхнього і нижнього кутів правого краю вимагає обережного поводження при складанні;
  • відсутня підтримка застарілих інтерфейсів FDD і IDE.


Автор: Костянтин Шорохов
Переклад: Анна Смірнова

Висловлюємо подяку українському представництву компанії GIGABYTE за надану для тестування материнську плату.

Висловлюємо подяку компаніям Intel, Kingston, MSI і SeaSonic за надане для тестового стенда встаткування.
