Огляд і тестування материнської плати GIGABYTE GA-F2A88XM-DS2

31-05-2014

Героїня цього огляду, материнська плата GIGABYTE GA-F2A88XM-DS2, є одним із найдоступніших рішень формату microATX, основаних на флагманському чіпсеті AMD A88X, з ключовими особливостями якого ми вже знайомили вас раніше. Дана модель призначена для роботи із процесорами серії AMD Kaveri або з рішеннями лінійок AMD Trinity чи Richland.

Новинка відрізняється цілком прийнятною вартістю та підтримкою ряду актуальних функціональних можливостей, забезпечених мікросхемою чіпсету. Звичайно ж, нікуди не подівся ряд корисних фірмових технологій від компанії GIGABYTE і традиційно висока якість виконання.

Однак давайте ж перейдемо безпосередньо до огляду і з'ясуємо всі переваги та недоліки тестованої моделі, якщо такі є.

GIGABYTE GA-F2A88XM-DS2

Специфікація материнської плати GIGABYTE GA-F2A88XM-DS2:

Виробник

GIGABYTE

Модель

GA-F2A88XM-DS2 (rev 3.0)

Чіпсет

AMD A88X

Процесорний роз’єм

Socket FM2+

Підтримувані процесори

AMD A / AMD Athlon

Частота використовуваної пам'яті

2400* / 2133 / 1866 / 1600 / 1333 МГц

(*OC)

Підтримка пам'яті

2 x 1,5В DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті

Слоти розширення

1 x PCI Express 3.0 x16

1 x PCI Express 2.0 x1

1 x PCI

Дискова підсистема

Чіпсет AMD A88X підтримує:

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10, JBOD

LAN

1 x Realtek 8111F (10/100/1000 Мб/с)

Звукова підсистема

Кодек Realtek ALC887

7.1-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 х DVI-D

1 x D-Sub

1 x LAN (RJ45)

2 x USB 3.0

4 x USB 2.0

3 x аудіопорти

1 х PS/2 (миша або клавіатура)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

4 x SATA 6 Гбіт/с

1 х роз’єм COM

1 x конектор виведення звуку на передню панель

1 x S/PDIF Out

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

BIOS

2 х 64 Мбіт AMI UEFI BIOS

PnP 1.0а, DMI2.0, SM BIOS 2.6, ACPI 2.0а

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

2 x кабелі SATA

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

microATX

225 х 174 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Все цены на Gigabyte+GA-F2A88XM-DS2

Упаковка та комплектація

GIGABYTE GA-F2A88XM-DS2

Материнська плата GIGABYTE GA-F2A88XM-DS2 постачається в стандартній коробці, виконаній зі щільного картону та прикрашеній якісною поліграфією. Більша частина лицьової сторони відведена під найменування моделі та компанії-виробника. Також тут розташований логотип фірмової концепції Ultra Durable 4 Plus, яка включає наступні особливості:

  • Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
  • Ultra Performance – елементна база новинки набрана винятково з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Вони відрізняються підвищеним рівнем ефективності, стабільності та надійності.
  • Ultra Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Також окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.

GIGABYTE GA-F2A88XM-DS2

На звороті коробки розташоване велике схематичне зображення материнської плати GIGABYTE GA-F2A88XM-DS2, короткий перелік основних характеристик і зображення інтерфейсної панелі. Також виділимо кілька цікавих особливостей новинки:

  • додатковий захист друкованої плати від вологи та високих температур;
  • використання окремого запобіжника на кожний порт USB інтерфейсної панелі, що у випадку поломки одного з них збереже працездатність інших.

Традиційно новинка підтримує технології GIGABYTE ON/OFF Charge і 3x USB Power, з описом яких ви можете ознайомитися в одному з наших попередніх матеріалів.

GIGABYTE GA-F2A88XM-DS2

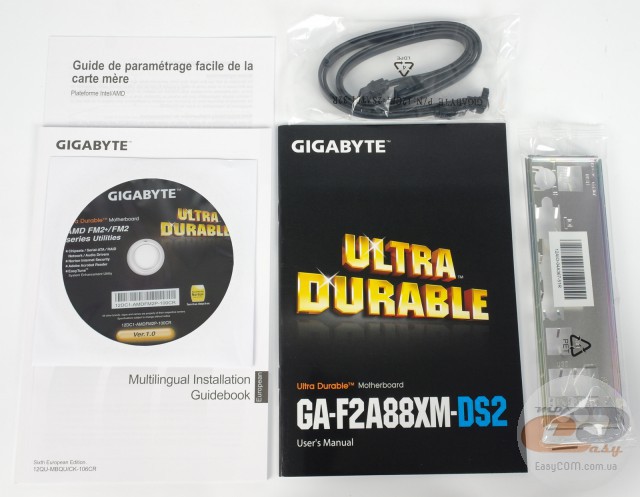

Комплект поставки даної моделі повністю відповідає її доступній вартості. Він включає винятково найнеобхідніше, а саме: заглушку інтерфейсної панелі, два кабелі SATA, диск із ПЗ та посібник користувача.

Дизайн і особливості плати

GIGABYTE GA-F2A88XM-DS2

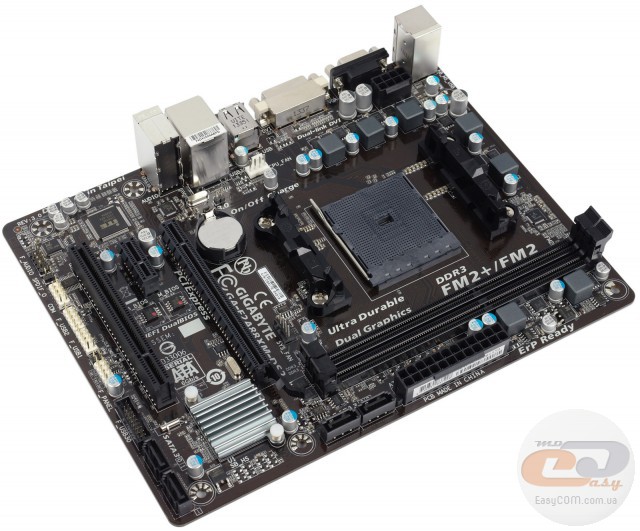

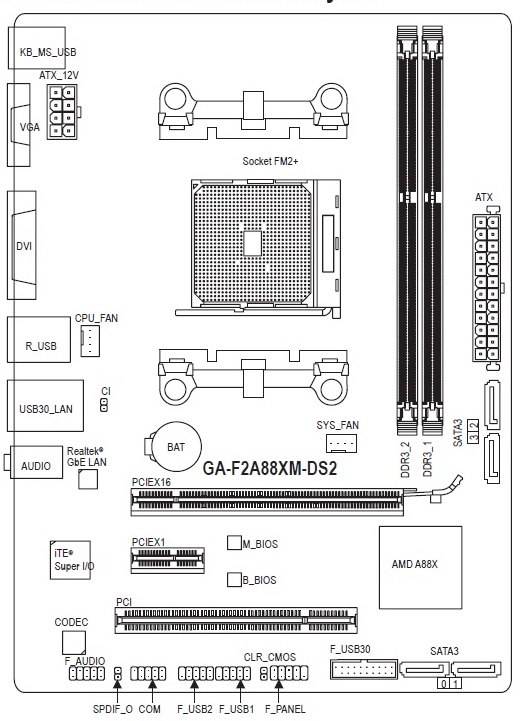

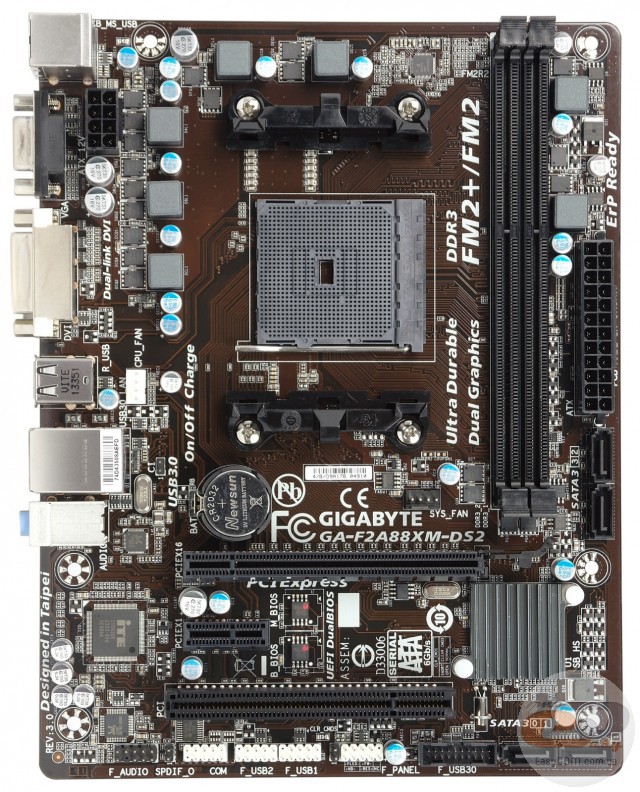

Пристрій виконаний на друкованій платі темно-коричневого кольору у форматі microATX (225 х 174 мм) і оформлений досить стримано, в дусі інших доступних моделей компанії GIGABYTE. Оскільки новинка оснащується тільки двома DIMM-слотами, то використовується друкована плата трохи меншої ширини, що поліпшує її сумісність з найкомпактнішими корпусами. Що ж стосується компонування, то, через малу кількість набортних елементів, усі вони розташовані на оптимальних місцях і на достатній віддалі один від одного. Мабуть, єдине, що можна відзначити, це трохи незвичне розташування колодки для підключення виносної панелі з портами USB 3.0 у нижній частині, що викликано нестандартною шириною друкованої плати.

GIGABYTE GA-F2A88XM-DS2

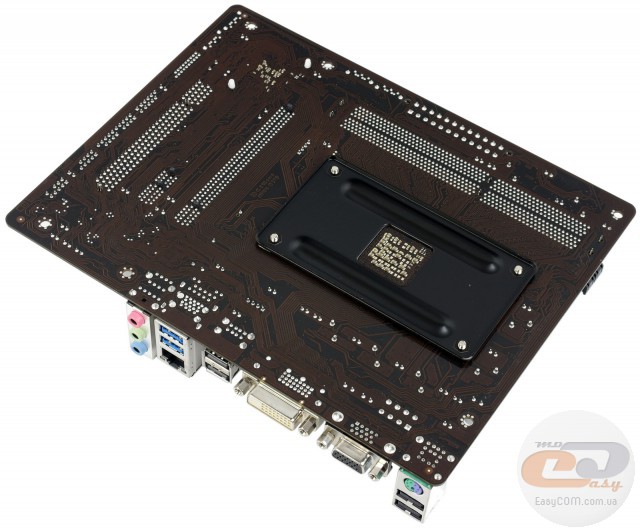

На звороті тестованої моделі, крім звичної підсилювальної пластини процесорного роз’єму, відзначити можна хіба що пластикові кліпси кріплення єдиного радіатора.

GIGABYTE GA-F2A88XM-DS2

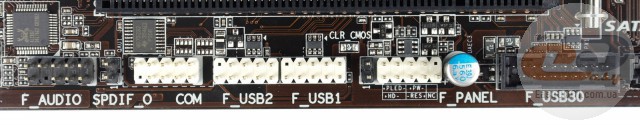

У нижній частині текстоліту розташовані наступні порти та роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порт COM, джампер для скидання CMOS, дві колодки для активації додаткових інтерфейсів USB 2.0, а також колодка підключення фронтальної панелі. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

Окремо відзначимо колодку для підключення виносної панелі з портами USB 3.0. Усього новинка може похвалитися підтримкою чотирьох відповідних портів: двох внутрішніх та двох на інтерфейсній панелі. Всі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-F2A88XM-DS2

Можливості організації дискової підсистеми представлені чотирма портами SATA 6 Гбіт/с, розташованими перпендикулярно поверхні плати. Усі вони функціонують завдяки мікросхемі AMD A88X. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD.

GIGABYTE GA-F2A88XM-DS2

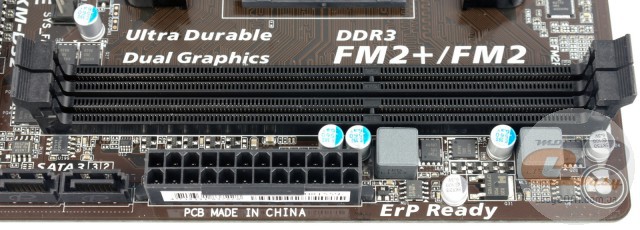

Системна плата GIGABYTE GA-F2A88XM-DS2 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Підтримуються планки пам'яті, що функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц при розгоні.

Незважаючи на заявлену виробником підтримку 64 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 16 ГБ у зв'язку з відсутністю в продажі планок ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення більшості поставлених користувачем завдань.

GIGABYTE GA-F2A88XM-DS2

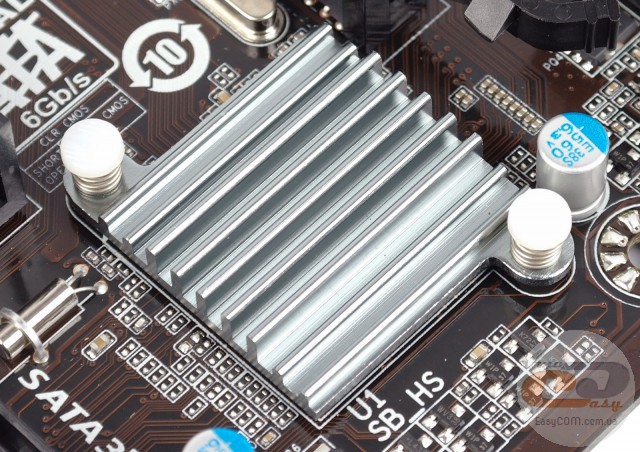

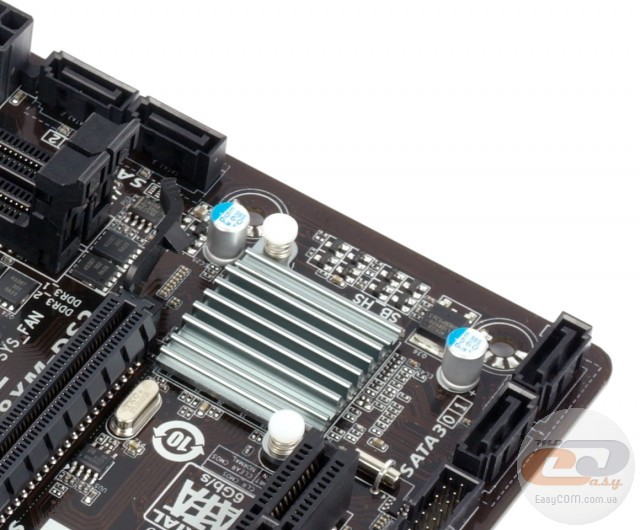

Система охолодження розглянутої плати складається всього з одного алюмінієвого радіатора, закріпленого за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від чіпсету AMD A88X. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 55,1°C;
  • елементи підсистеми живлення процесора – 52,6°C.

Отримані результати є цілком прийнятними.

GIGABYTE GA-F2A88XM-DS2

GIGABYTE GA-F2A88XM-DS2

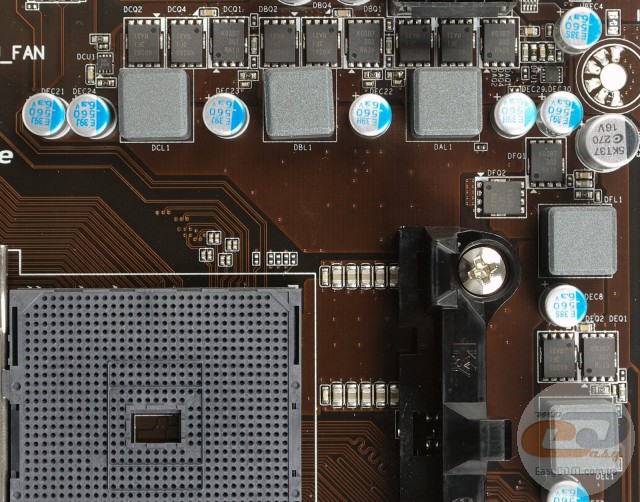

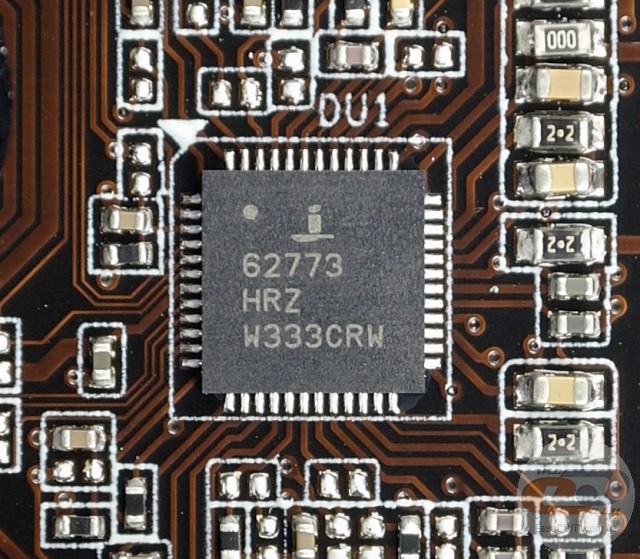

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL62773. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-F2A88XM-DS2

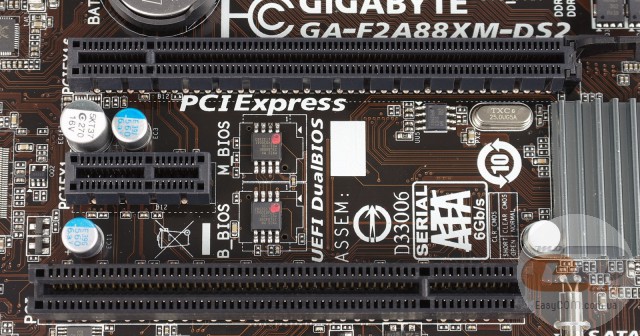

Для розширення функціональності материнської плати GIGABYTE GA-F2A88XM-DS2 у розпорядженні користувача є три слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 2.0 x1;
  3. PCI;

Враховуючи доступну вартість, зовсім не дивно, що новинка призначена для встановлення винятково однієї відеокарти. При цьому специфікація PCI Express 3.0 активується лише при використанні APU AMD Kaveri. У випадку встановлення процесора серії AMD Trinity або AMD Richland, роз’єм PCI Express x16 працюватиме у відповідності зі стандартом PCI Express 2.0. Також окремо відзначимо наявність слоту розширення PCI, який усе ще може бути затребуваний для монтажу певних плат.

GIGABYTE GA-F2A88XM-DS2

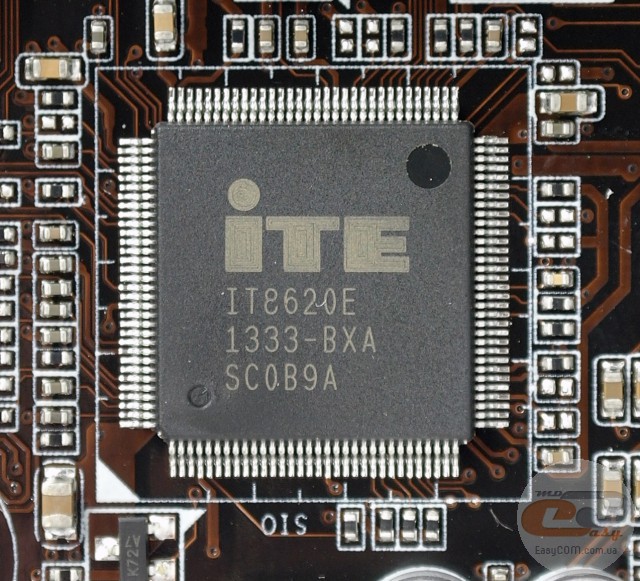

Можливості Multi I/O реалізовані на базі мікросхеми ITE IT8620E, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-F2A88XM-DS2

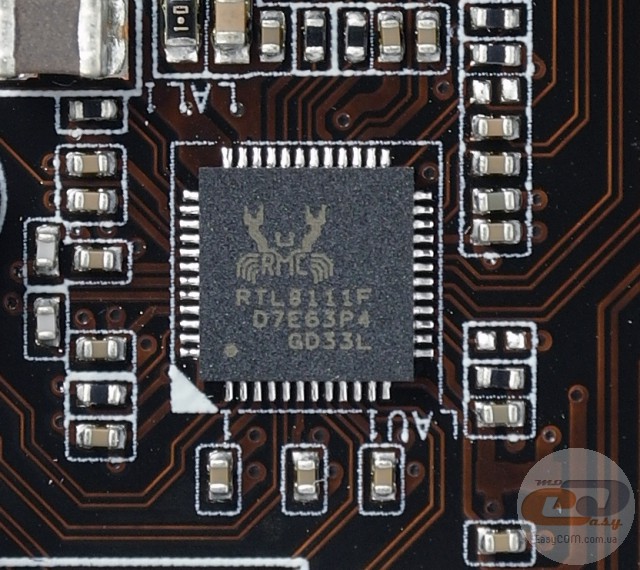

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F.

GIGABYTE GA-F2A88XM-DS2

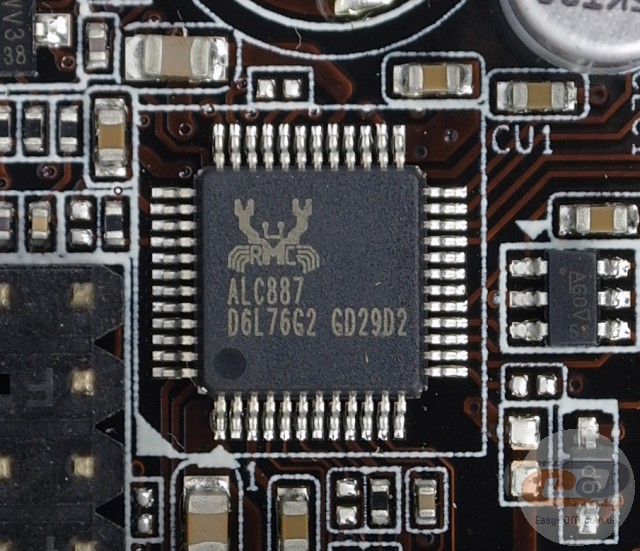

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

GIGABYTE GA-F2A88XM-DS2

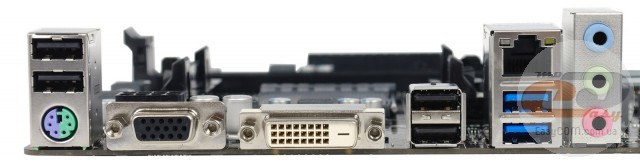

На інтерфейсну панель моделі GIGABYTE GA-F2A88XM-DS2 виведені наступні порти:

  • 1 x D-Sub;
  • 1 x DVI-D;
  • 1 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 х USB 2.0;
  • 1 х PS/2 (миша або клавіатура);
  • 3 x аудіопорти.

Подібне компонування можна сміливо назвати хорошим для доступної материнської плати, адже вона пропонує наявність портів USB 3.0, а також двох відеовиходів. Додатково відзначимо можливість підключення виносної панелі з портом COM, що суттєво розширює перелік підтримуваної комп'ютером периферії.

До особливостей можна віднести хіба що незручне підключення багатоканальної акустики, однак це не стосуватиметься більшої частини покупців новинки.

GIGABYTE GA-F2A88XM-DS2

Можливості організації охолодження усередині системного корпусу в новинки цілком стандартні, як для компактної моделі. У наявності два 4-контактні роз’єми для підключення вентиляторів. Один із них служить для системи охолодження CPU, в той час як другий призначений для підключення системної вертушки.

UEFI BIOS

GIGABYTE GA-F2A88XM-DS2

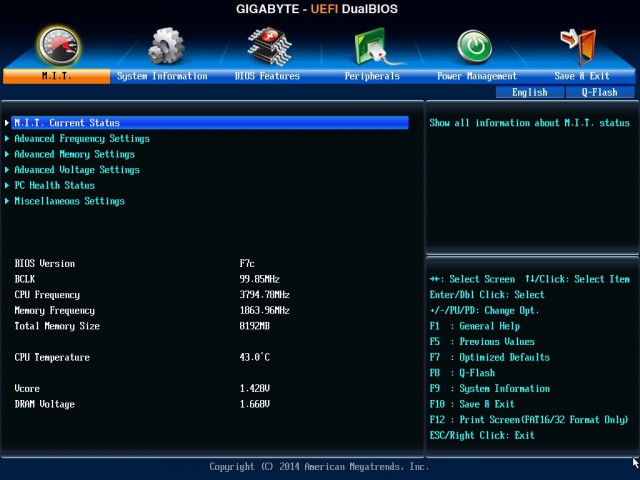

Модель GIGABYTE GA-F2A88XM-DS2 оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має дві мікросхеми BIOS (технологія DualBIOS). Це дозволить зберегти працездатність системи у випадку пошкодження основного чіпа.

GIGABYTE GA-F2A88XM-DS2

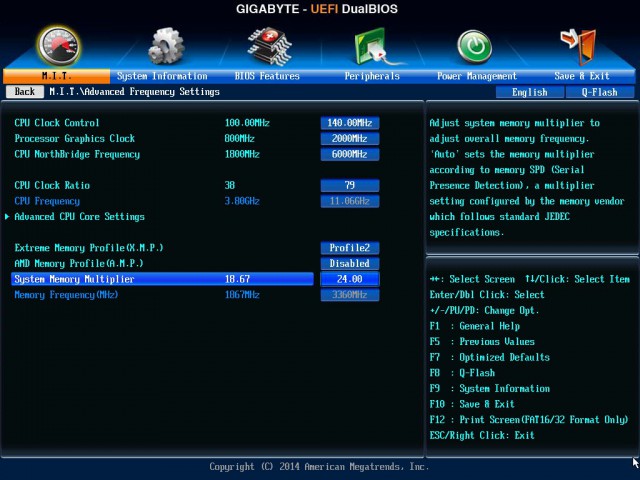

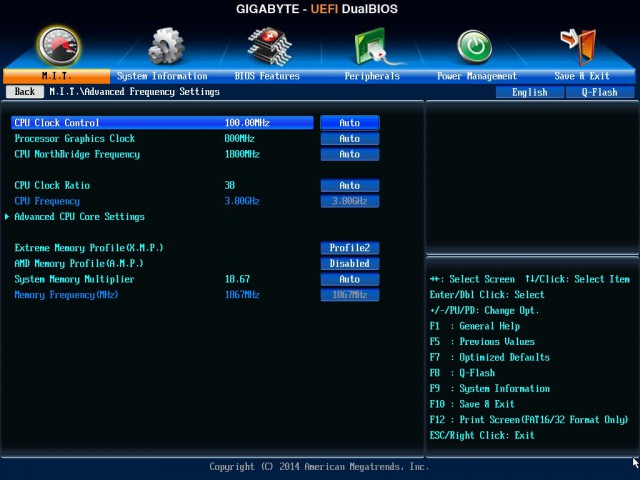

Більша частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра та оперативної пам'яті, згрупована в розділі «MB Intelligent Tweaker» («M.I.T.»), де вони зручно рознесені по тематичних підрозділах.

GIGABYTE GA-F2A88XM-DS2

Множник дозволяє встановлювати частоту модулів оперативної пам'яті в межах від 800 МГц до 2400 МГц.

GIGABYTE GA-F2A88XM-DS2

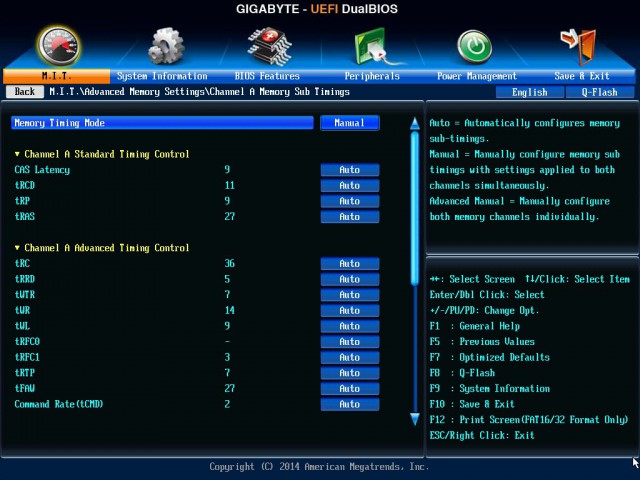

При необхідності в підрозділі «Advanced Memory Settings» можна одержати доступ до регулювань затримок пам'яті.

GIGABYTE GA-F2A88XM-DS2

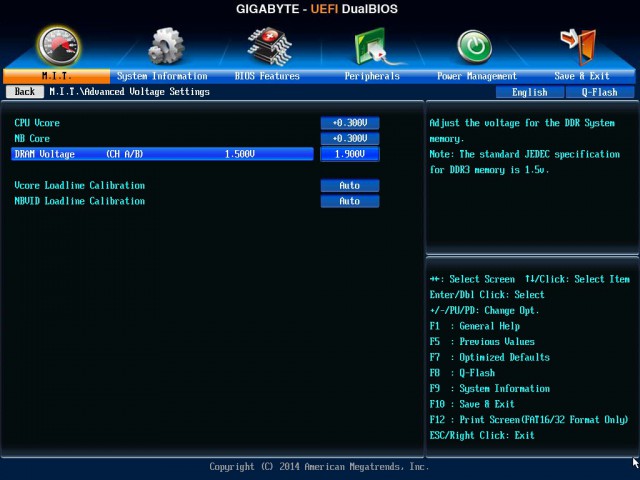

Також у наявності можливість тонкого налаштування напруг на всіх основних компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

Параметр

Назва меню

Діапазон

Крок

Процесорний множник

CPU Clock Ratio

8 – MAX

1

Частота оперативної пам'яті

System Memory Multiplier

800 – 2400





CPU Clock Control

100,00 – 140,00

1,00

Processor Graphics Clock

300 - 2000

1



CPU NorthBridge Frequency

800 - 6000

100

Напруга на процесорі

CPU Vcore

+0,000 – +0,300

0,006



NB Core

+0,000 - +0,300

0,006

Напруга на оперативній пам'яті

DRAM Voltage

1,200 – 1,900

0,010

Таймінги оперативної пам'яті

Timing Control

CAS, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tWL, tRFC, tRTP, tFAW



GIGABYTE GA-F2A88XM-DS2

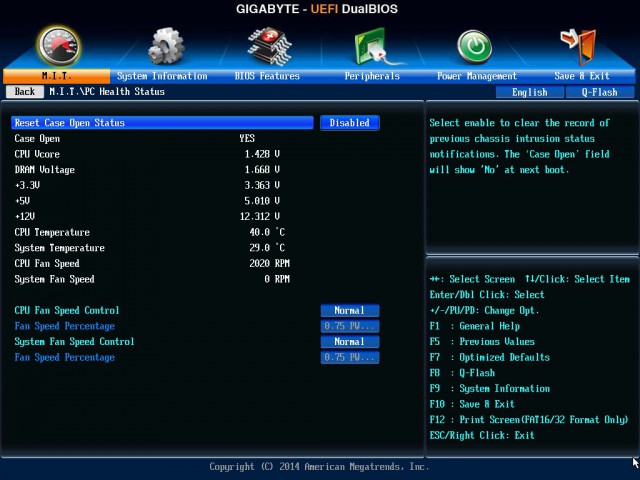

У розділі «PC Health Status» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково можна стежити за напругою на ядрі процесора, модулях оперативної пам'яті та на лініях живлення +12В, +5В і +3,3В.

Окремо відзначимо можливість зняття «скріншотів» і підтримку російської мови.

Можливості розгону

Незважаючи на наявність трьох режимів автоматичного розгону в комплектній утиліті, запустити хоча б один із них нам не вдалося. Система стартувала, але при запуску Windows видавався «синій» екран. Можливо, ця особливість буде виправлена надалі, однак на даний момент здійснити автоматичний розгін тестового APU AMD A10-5800K на GIGABYTE GA-F2A88XM-DS2 у нас не вийшло.

GIGABYTE GA-F2A88XM-DS2

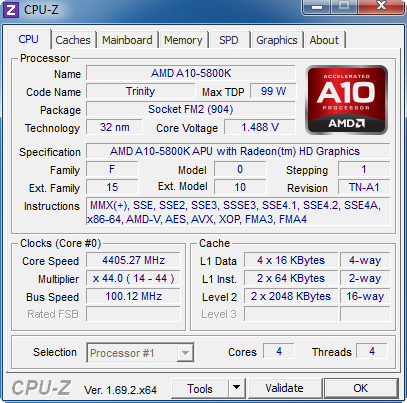

В ручному режимі, за допомогою простого збільшення множника, вдалося досягнути стабільної роботи системи при частоті APU AMD A10-5800K 4400 МГц і напрузі 1,488 В, що є гідним результатом для доступного рішення, не призначеного для розгінних експериментів. При спробі підвищити частоту до 4500 МГц система запускалася, однак працювала нестабільно.

GIGABYTE GA-F2A88XM-DS2

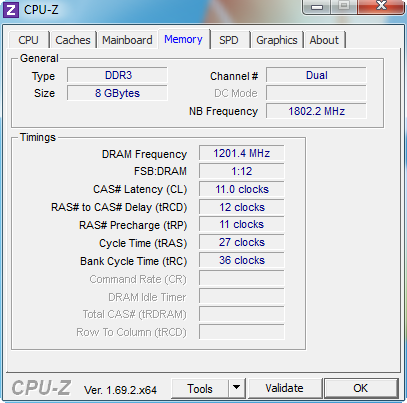

За допомогою відповідного профілю пам'яті в меню BIOS, систему вдалося запустити на частоті ОЗП 2400 МГц.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-F2A88XM-DS2 використовувалося наступне обладнання:

APU

AMD A10-5800K

Кулер

Scythe Mugen 3 Rev. B PCGH Edition

Оперативна пам'ять

4 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

AMD Radeon HD 7660D

Пристрій відеозахоплення

AVerMedia Live Gamer Portable

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

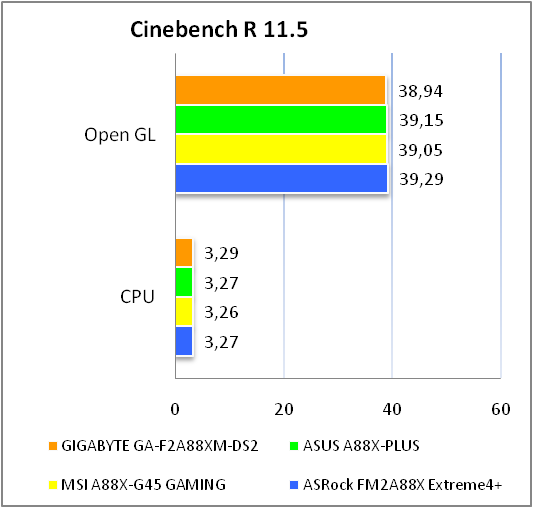

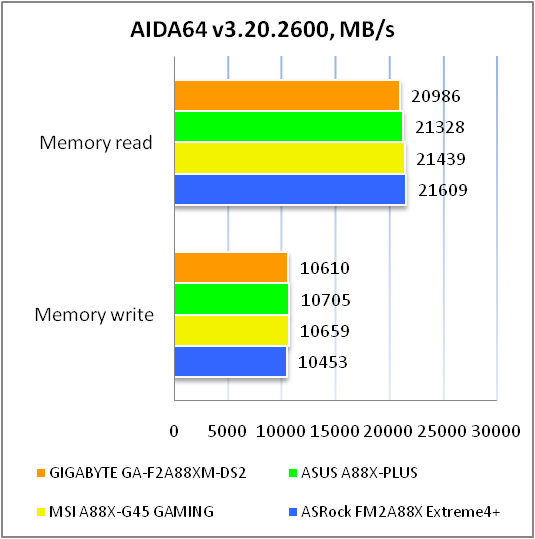

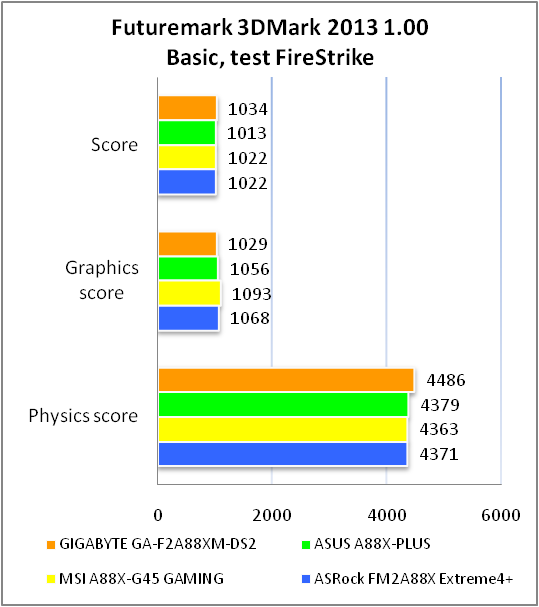

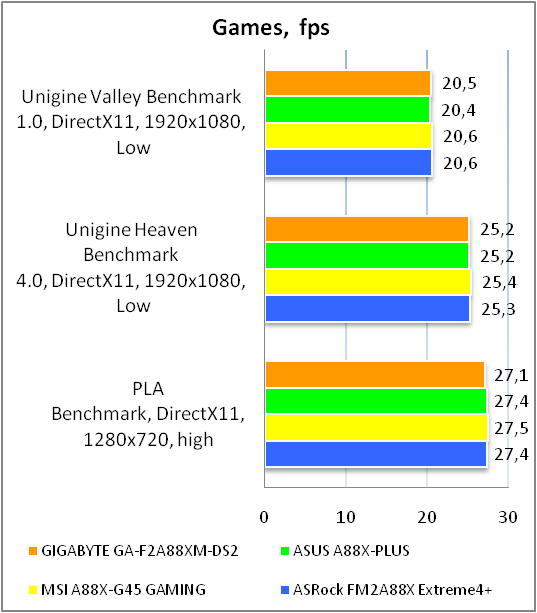

Результати тестів

GIGABYTE GA-F2A88XM-DS2

GIGABYTE GA-F2A88XM-DS2

GIGABYTE GA-F2A88XM-DS2

GIGABYTE GA-F2A88XM-DS2

GIGABYTE GA-F2A88XM-DS2

У процесі тестування GIGABYTE GA-F2A88XM-DS2 показала продуктивність на рівні з конкурентами. Виходячи з отриманих результатів, можна зробити висновок про якісне виконання плати, добір ефективної елементної бази та хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, +0.00

Відмінно

Рівень шуму, дБ (А)

-85.6

Добре

Динамічний діапазон, дБ (А)

85.6

Добре

Гармонійні викривлення, %

0.0037

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.3

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-85.9

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, -0.01

Відмінно

Рівень шуму, дБ (А)

-91.0

Дуже добре

Динамічний діапазон, дБ (А)

90.9

Дуже добре

Гармонійні викривлення, %

0.0036

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.1

Середньо

Інтермодуляційні викривлення + шум, %

0.014

Дуже добре

Взаємопроникнення каналів, дБ

-85.0

Дуже добре

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Встановлений аудіокодек Realtek ALC887 забезпечує дуже хорошу якість звуку, особливо беручи до уваги доступну вартість материнської плати.

Висновки

Підводячи підсумки тестування GIGABYTE GA-F2A88XM-DS2, доступної материнської плати для роботи з процесорами серії AMD Kaveri або з рішеннями лінійок AMD Trinity і Richland, відзначимо, що вона відмінно вписується в модельний ряд тайванської компанії, пропонуючи цілком гідні можливості у своєму сегменті.

Говорячи про переваги новинки, відзначимо, що завдяки використанню флагманського чіпсету AMD A88X користувач одержить у своє розпорядження чотири порти SATA 6 Гбіт/с і цілком сучасний набір портів USB. Додатково варто виділити хорошу якість звукової підсистеми, компактні габарити друкованої плати, відповідність фірмовій концепції Ultra Durable 4 Plus, а також хороше компонування інтерфейсної панелі.

Що ж стосується особливостей, то перед купівлею GIGABYTE GA-F2A88XM-DS2 варто пам'ятати про наявність усього двох слотів для встановлення оперативної пам'яті. Також у нас не вийшло запустити профілі автоматичного розгону процесора, хоча ручний режим дозволив збільшити швидкість роботи тестового APU.

У підсумку GIGABYTE GA-F2A88XM-DS2 може бути сміливо рекомендована до купівлі завдяки відмінному співвідношенню якості, доступної вартості та хороших можливостей у своєму сегменті.

Переваги:

  • концепція Ultra Durable 4 Plus, яка включає якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
  • підтримка портів USB 3.0 і SATA 6 Гбіт/с;
  • підтримка портів COM і PS/2;
  • наявність можливості ручного розгону процесора;
  • хороше компонування інтерфейсної панелі;
  • підтримка ряду фірмових технологій і утиліт;
  • наявність двох мікросхем із прошиваннями BIOS;
  • доступна вартість.

Особливості:

  • некоректна робота профілів автоматичного розгону процесора;
  • два слоти для встановлення модулів оперативної пам'яті;
  • незручне підключення багатоканальної акустики.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
