Огляд і тестування материнської плати GIGABYTE GA-F2A78M-D3H

Не так давно в нашій тестовій лабораторії побувала перша для нашого ресурсу материнська плата на основі другого по старшинству набору системної логіки - AMD A78. Він мало чим відрізняється від старшого (AMD A88X) і має практично ідентичні функціональні можливості за винятком двох: підтримки шести портів SATA 6 Гбіт/с замість восьми, а також відсутності можливості організації RAID-масиву 5-ого рівня. Оскільки дані особливості не критичні для більшості користувачів, а сам чіпсет коштує трохи дешевше за флагмана, то не дивно, що компанія GIGABYTE вирішила скористатися даною ситуацією та запропонувати своїм покупцям дещо більш доступні моделі. Зокрема, материнська плата GIGABYTE GA-F2A78M-D3H, про яку й піде мова в даному матеріалі, є повноцінним рішенням для роботи із процесорами серії AMD Kaveri або з рішеннями лінійок AMD Trinity / Richland. При цьому вона має більш доступну вартість, аніж схожі за оснащенням моделі на основі AMD A88X. Давайте ж розглянемо докладніше, що саме пропонує тайванська компанія користувачу орієнтовно за 75 доларів США.

Специфікація материнської плати GIGABYTE GA-F2A78M-D3H:

Виробник	GIGABYTE
Модель	GA-F2A78M-D3H (rev 3.0)
Чіпсет	AMD A78
Процесорний роз’єм	Socket FM2+
Підтримувані процесори	AMD A / AMD Athlon
Частота використовуваної пам'яті	2400* / 2133 / 1866 / 1600 / 1333 МГц (*OC)
Підтримка пам'яті	4 x 1,5В DDR3 DIMM-слоти з підтримкою до 64 ГБ пам'яті
Слоти розширення	1 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH)	x16 x16+x4
	1 x PCI Express 2.0 x1 1 x PCI
Дискова підсистема	Чіпсет AMD A78 підтримує: 6 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 10, JBOD
LAN	1 x Realtek RTL8111F (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC887 2 / 4 / 5.1 / 7.1-канальний звук S/PDIF Out
Живлення	24-контактний роз’єм живлення ATX 8-контактний роз’єм живлення ATX12V
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 2 x роз’єми системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті
Зовнішні порти I/O	1 х DVI-D 1 x D-Sub 1 x HDMI 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 3 x аудіопорти 1 x оптичний S/PDIF Out 1 х PS/2 (миша або клавіатура)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний) 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 6 x SATA 6 Гбіт/с 1 х роз’єм COM 1 х роз’єм TPM 1 х роз’єм LPT 1 x конектор виведення звуку на передню панель 1 x S/PDIF Out 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS
BIOS	2 х 64 Мбіт AMI UEFI BIOS PnP 1.0а, DMI2.0, SM BIOS 2.6, ACPI 2.0а
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 4 x кабелі SATA 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри	microATX 244 х 244 мм
Сайт виробника	GIGABYTE Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на Gigabyte+GA-F2A78M-D3H

Упаковка та комплектація

Материнська плата GIGABYTE GA-F2A78M-D3H постачається в якісній коробці зі щільного картону. Уся її поверхня прикрашена поліграфією в темних тонах, що надає їй стильного вигляду. На лицьовій стороні, крім найменування пристрою й компанії-виробника, відзначена підтримка технологій AMD Eyefinity і AMD Dual Graphics, а також згадується про відповідність моделі фірмовій концепції Ultra Durable 4 Plus, яка включає наступні особливості:

• Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
• Ultra Performance – елементна база новинки набрана винятково з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Вони відрізняються підвищеним рівнем ефективності, стабільності та надійності.
• Ultra Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна та резервна), що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Окремо відзначена наявність додаткового захисту портів USB і LAN від електростатичних розрядів. Кожний LAN і USB-порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.

При погляді на зворотну сторону упаковки, першою справою звертаємо увагу на велике схематичне зображення материнської плати і її специфікації. Також можна відзначити ряд цікавих особливостей новинки:

• додатковий захист друкованої плати та внутрішніх компонентів від вологи, струмів короткого замикання та високих температур;
• наявність на інтерфейсній панелі відеовиходу HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD);
• використання окремого запобіжника на кожний порт USB на інтерфейсній панелі, що у випадку поломки одного з них збереже працездатність інших.

За доброю традицією материнська плата підтримує такі корисні в повсякденному використанні технології, як GIGABYTE ON/OFF Charge і 3x USB Power, з описом яких ви можете ознайомитися в одному з наших попередніх матеріалів.

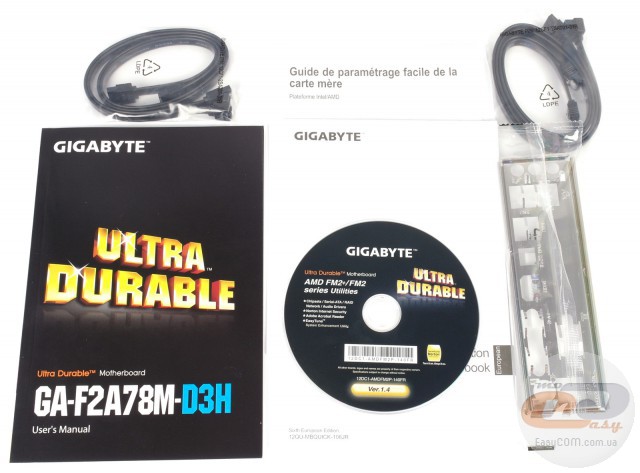

Комплект поставки GIGABYTE GA-F2A78M-D3H включає тільки найнеобхідніші аксесуари, а саме заглушку інтерфейсної панелі, чотири кабелі SATA, диск із ПЗ та посібник користувача. Цей набір є цілком достатнім для даної цінової категорії.

Дизайн і особливості плати

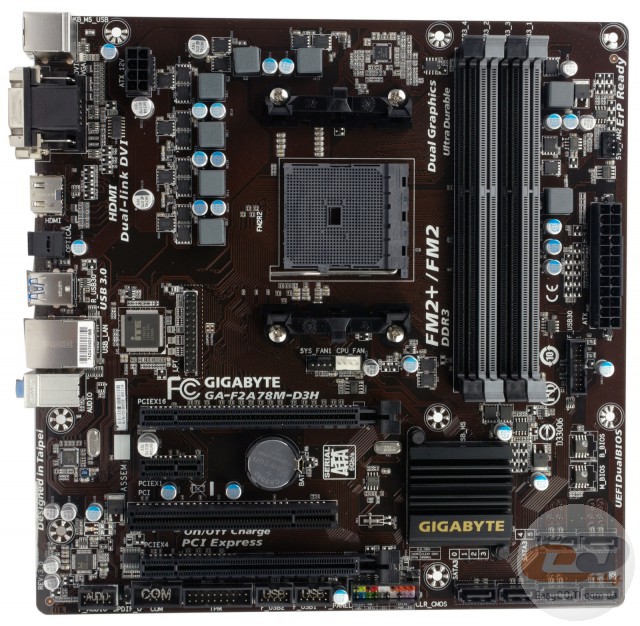

Новинка виконана на темно-коричневій друкованій платі формату microATX квадратної форми (244 х 244 мм). Вона оформлена досить стримано, переважно в чорних і сірих тонах. Компонування ключових елементів реалізована досить грамотно, що спростить доступ до них у процесі монтажу та експлуатації. Серед особливостей слід виділити незвичне розташування роз’єму LPT (за інтерфейсною панеллю) і відсутність отвору під кріпильний гвинт у правому нижньому куті плати. Враховуючи перпендикулярне розташування всіх портів SATA, це потребуватиме від вас більшої обережності при підключенні накопичувачів, оскільки надмірне зусилля може привести до пошкодження текстоліту.

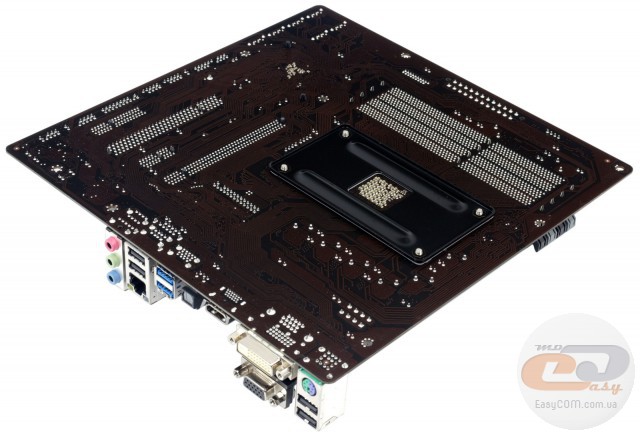

На звороті за традицією розташована опорна пластина процесорного роз’єму, а також пластикові кліпси кріплення радіатора, відповідального за охолодження чіпсету.

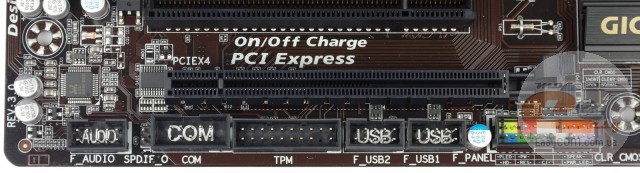

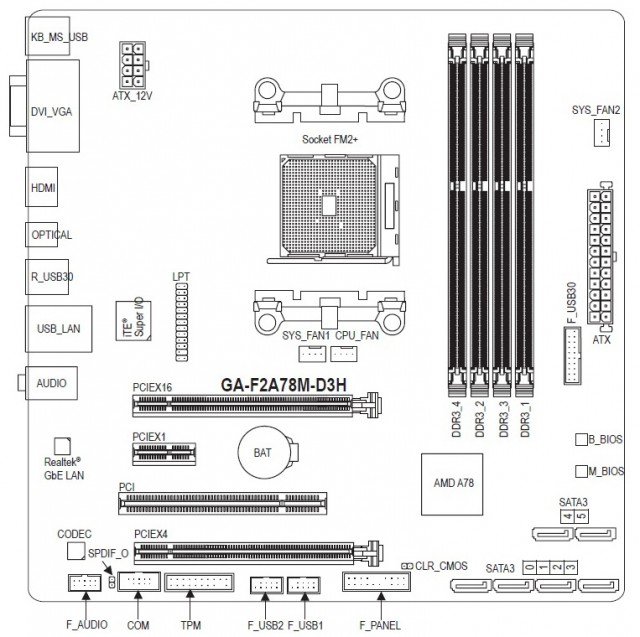

У нижній частині текстоліту розташовані наступні порти та роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і TPM, джампер для скидання CMOS, дві колодки для активації додаткових інтерфейсів USB 2.0, а також колодка підключення фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів).

Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі.

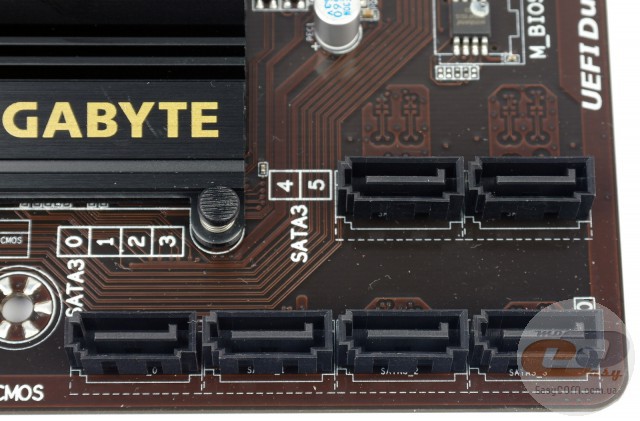

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с. Усі вони функціонують завдяки чіпсету AMD A78. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 10 і JBOD.

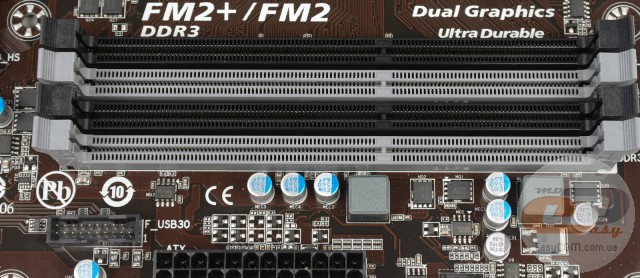

Системна плата GIGABYTE GA-F2A78M-D3H оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Підтримуються планки пам'яті, що функціонують на частотах до 2133 МГц у номінальному режимі та до 2400 МГц у розгоні.

Незважаючи на заявлену виробником підтримку 64 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 32 ГБ у зв'язку з відсутністю в продажі модулів ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення більшості поставлених користувачем завдань.

Також звертаємо вашу увагу на 19-контактний роз’єм USB 3.0, який використовується для активації двох зовнішніх інтерфейсів USB 3.0. Усього на платі за допомогою набору системної логіки реалізована підтримка чотирьох портів USB 3.0: двох внутрішніх та двох на інтерфейсній панелі.

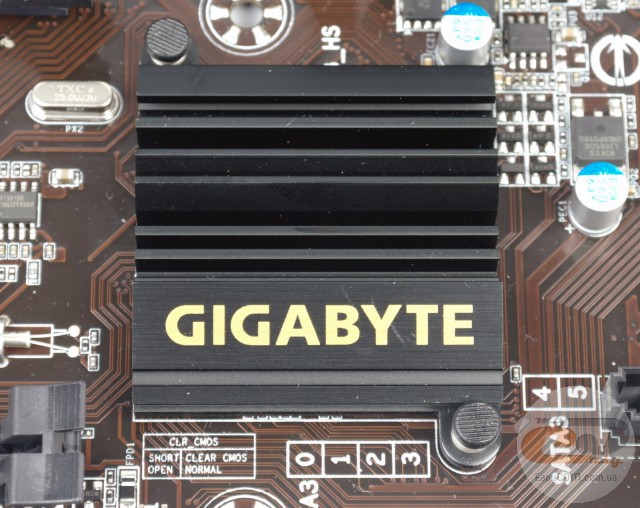

Система охолодження розглянутої новинки складається всього з одного алюмінієвого радіатора, закріпленого за допомогою пластикових підпружинених кліпс. Він здійснює відведення тепла від мікросхеми AMD A78. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету– 38,2°C;
• елементи підсистеми живлення процесора – 43,3°C.

Отримані результати можна сміливо охарактеризувати як хороші, особливо беручи до уваги досить компактні габарити єдиного радіатора.

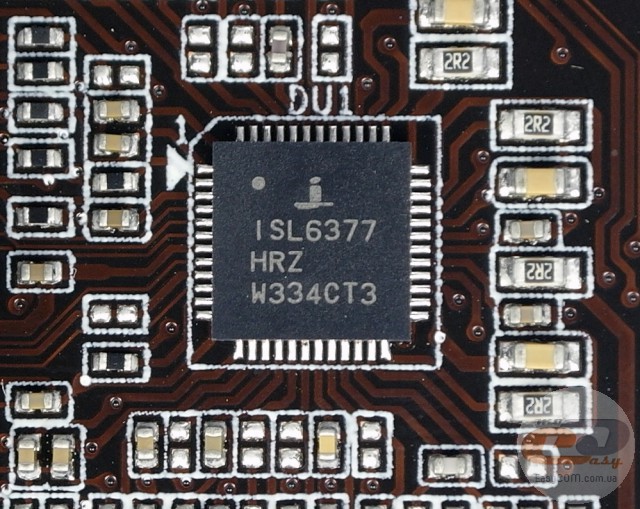

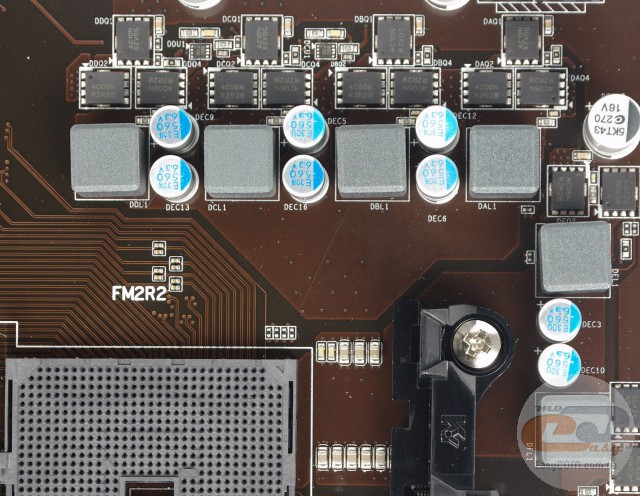

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері Intersil ISL6377. Всі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

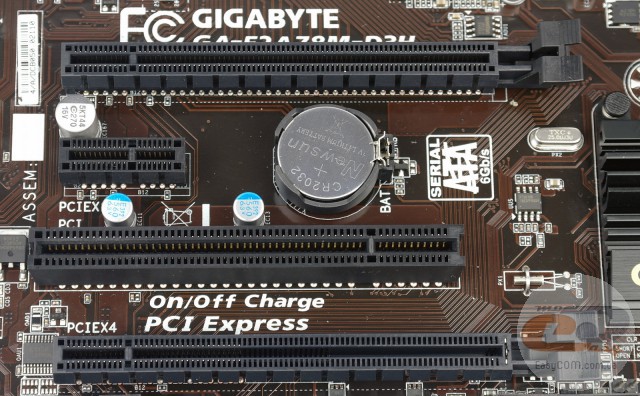

Для розширення функціональності материнської плати GIGABYTE GA-F2A78M-D3H у розпорядженні користувача є чотири слоти:

1. PCI Express 3.0 x16;
2. PCI Express 2.0 x1;
3. PCI;
4. PCI Express 2.0 x16 (у режимі х4).

Незважаючи на наявність двох слотів розширення для встановлення відеокарт, а також підтримку технології AMD CrossFireX, схема розподілу ліній х16+х4 при встановленні пари графічних прискорювачів є далеко не найоптимальнішою для розкриття потенціалу подібної зв'язки. Також нагадаємо, що функціонування першого слоту розширення за стандартом PCI Express 3.0 буде можливе, тільки якщо встановлений процесор серії AMD Kaveri.

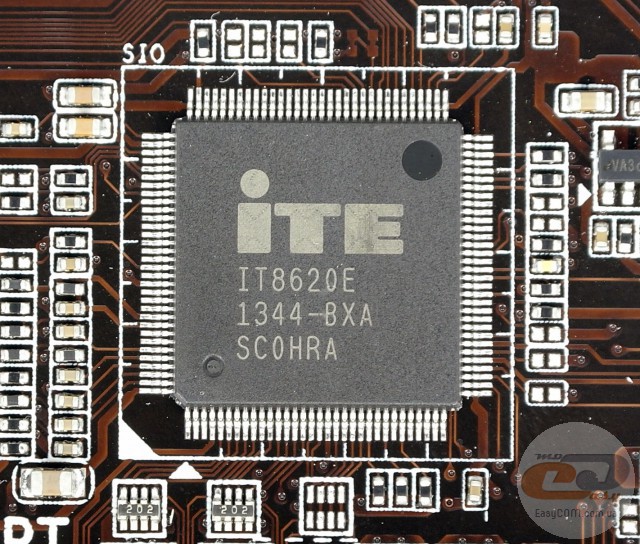

Можливості Multi I/O реалізовані за допомогою мікросхеми ITE IT8620E, яка керує системними вентиляторами, портами COM, LPT і PS/2, а також забезпечує моніторинг.

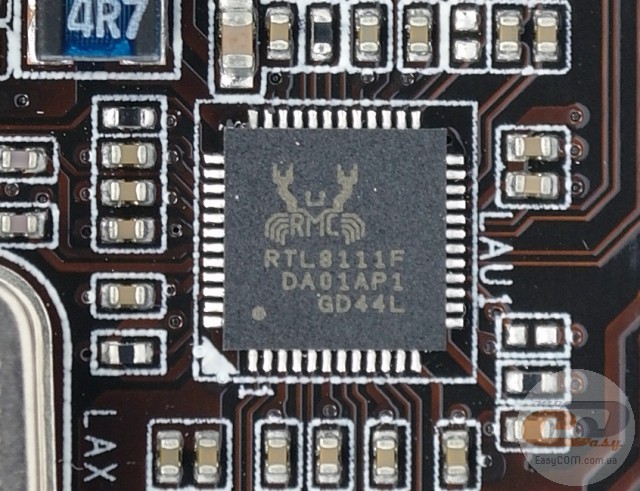

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F.

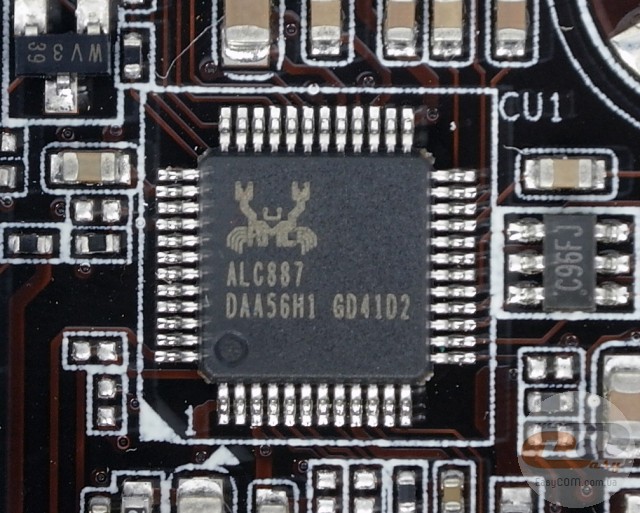

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC887, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

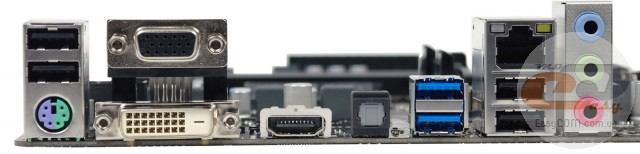

На інтерфейсну панель моделі GIGABYTE GA-F2A78M-D3H виведені наступні порти:

• 1 x D-Sub;
• 1 x DVI-D;
• 1 x HDMI;
• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 4 х USB 2.0;
• 1 x оптичний S/PDIF Out;
• 1 х PS/2 (миша або клавіатура);
• 3 x аудіопорти.

Інтерфейсна панель новинки пропонує досить широкі можливості підключення найрізноманітнішої периферії, перелік якої можна розширити, вивівши на задню панель внутрішні порти COM і LPT. Окремо відзначимо підтримку відеовиходу HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD) і наявність оптичного аудіовиходу. Єдиною особливістю є незручне підключення багатоканальної акустики, для чого користувачу доведеться задіяти аудіороз’єми фронтальної панелі.

Для організації охолодження на материнській платі GIGABYTE GA-F2A78M-D3H присутні три роз’єм для підключення вентиляторів. Один із них служить для системи охолодження процесора, а два інші - для активації системних вертушок. Усі роз’єми, відповідно до сучасних вимог, 4-контактні.

UEFI BIOS

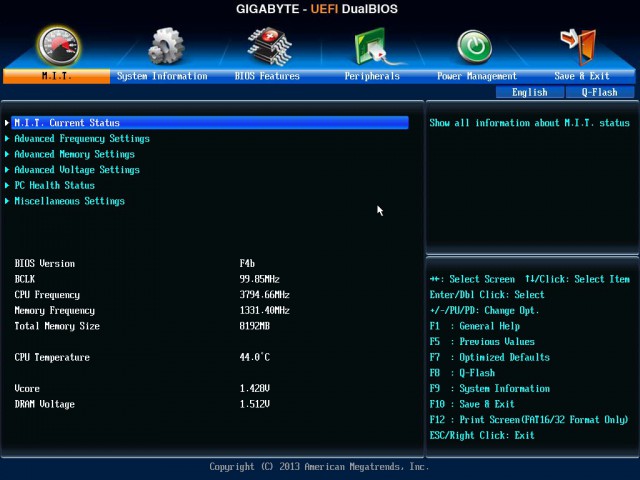

Модель GIGABYTE GA-F2A78M-D3H оснащена сучасним прошиванням UEFI на основі мікрокоду компанії AMI із приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має дві мікросхеми BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа.

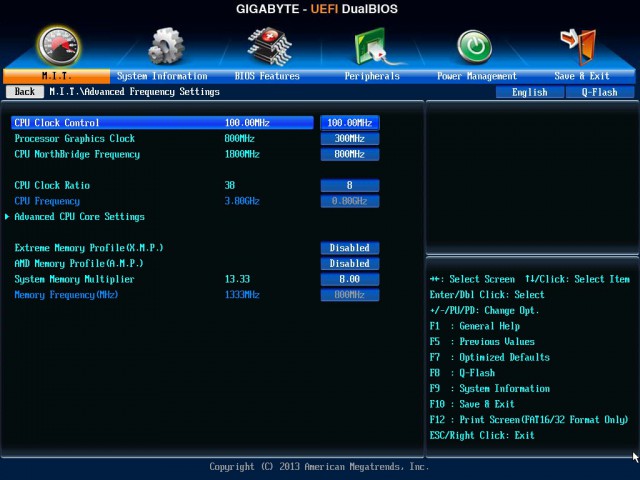

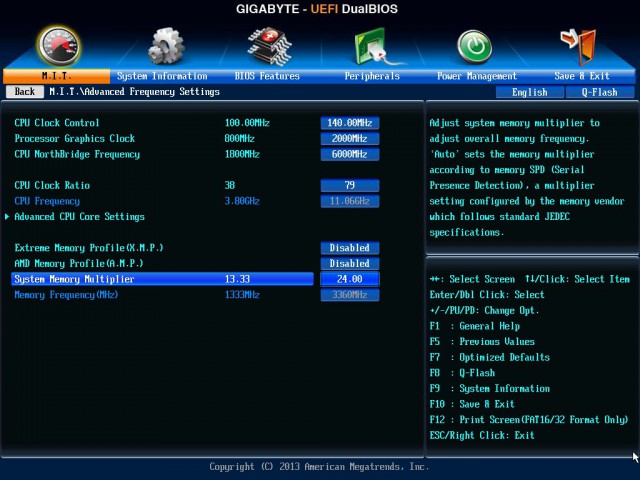

Більша частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра та оперативної пам'яті, згрупована в розділі «MB Intelligent Tweaker» («M.I.T.»), де вони зручно рознесені по тематичних підрозділах.

Множник дозволяє встановлювати частоту модулів оперативної пам'яті в межах від 800 МГц до 2400 МГц.

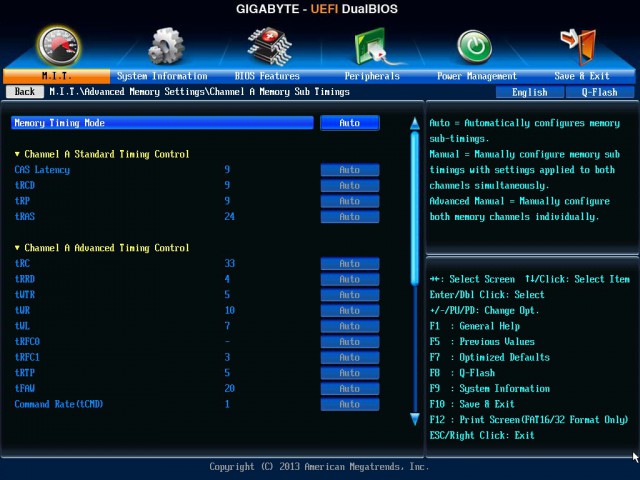

При необхідності в підрозділі «Advanced Memory Settings» можна одержати доступ до регулювань затримок пам'яті.

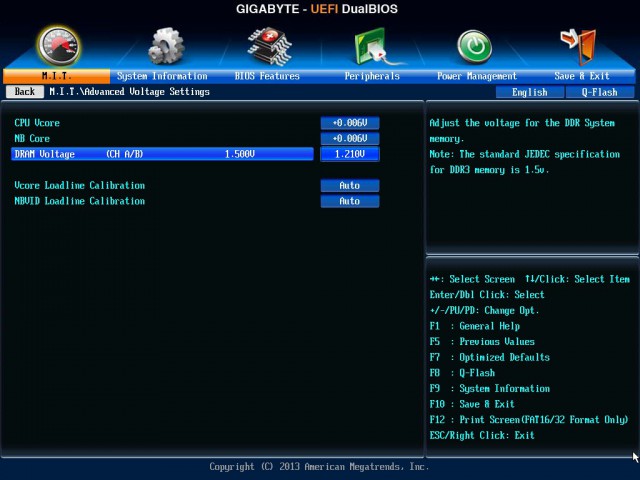

Також у наявності можливість тонкого налаштування напруг на основних компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

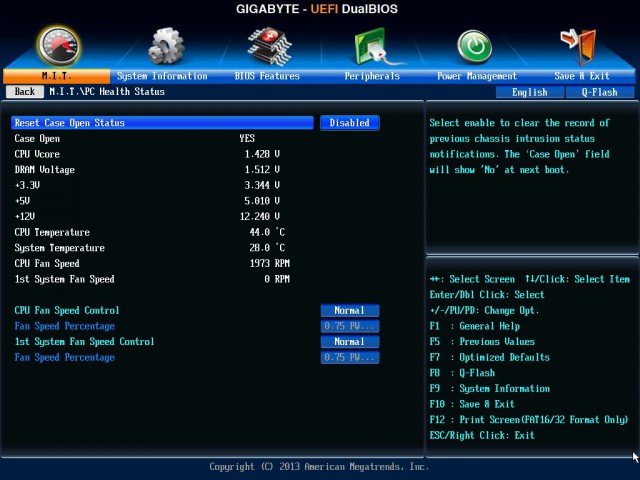

У розділі «PC Health Status» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів. Додатково можна стежити за напругою на ядрі процесора, модулях оперативної пам'яті й на лініях живлення +12В, +5В і +3,3В.

Окремо відзначимо можливість зняття «скріншотів» і підтримку російської мови.

Можливості розгону

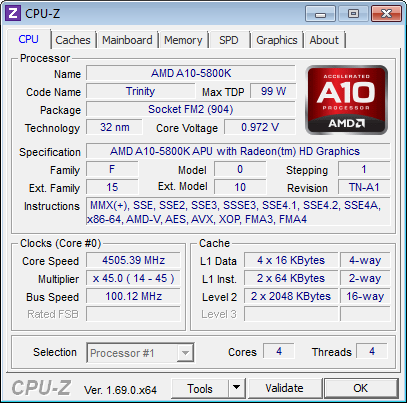

Розгін APU AMD A10-5800K до частоти 4500 МГц потребував не тільки збільшення процесорного множника, але й підвищення робочої напруги (без цього система не запускалася). Однак після цього датчик напруги показував некоректне занижене значення.

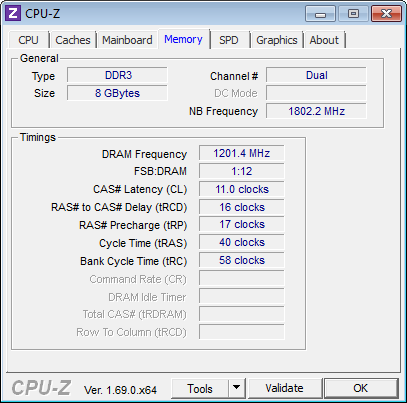

Як бачимо, систему вдалося запустити на максимально можливій частоті ОЗП 2400 МГц у режимі автоматичного добору таймінгів, у той час як XMP-профіль активувати не вдалося.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-F2A78M-D3H використовувалося наступне обладнання:

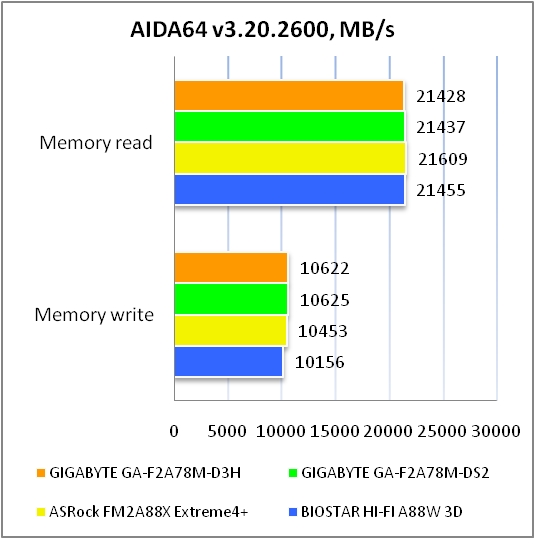

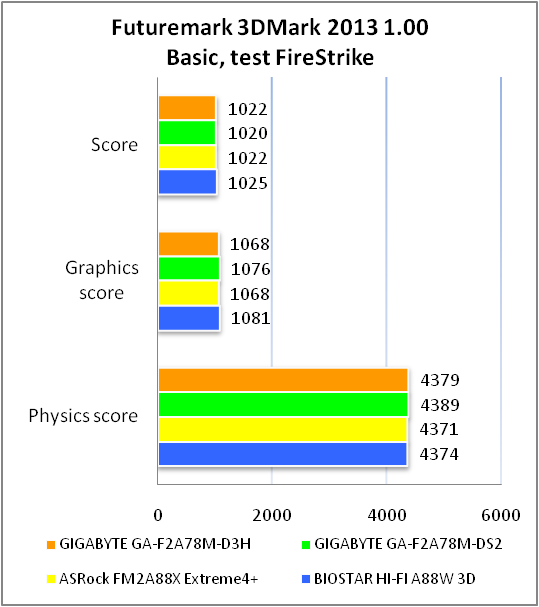

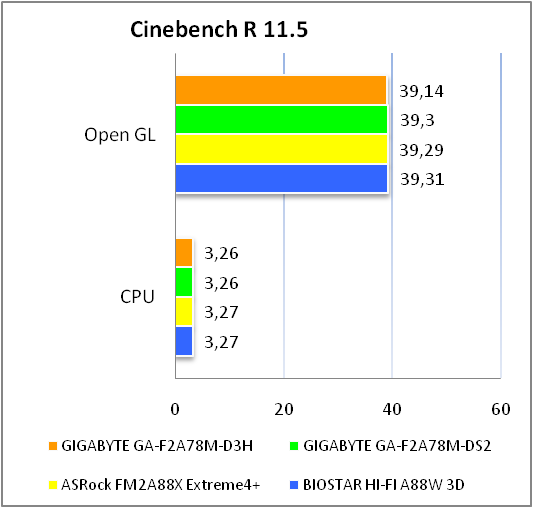

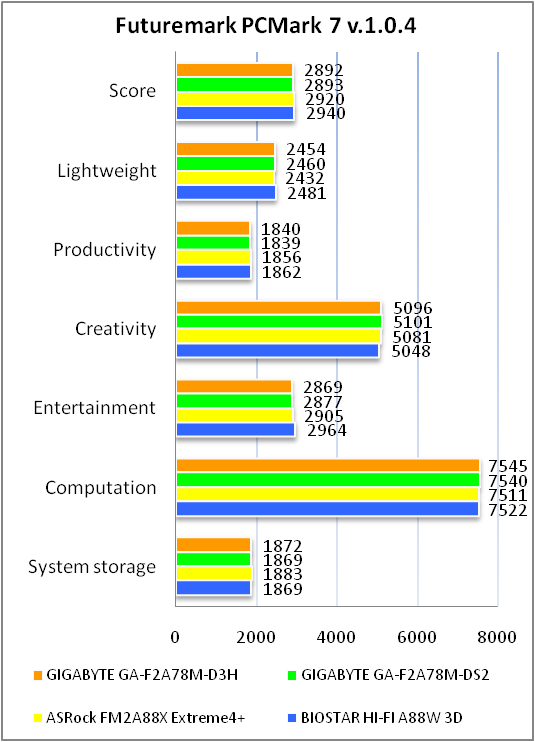

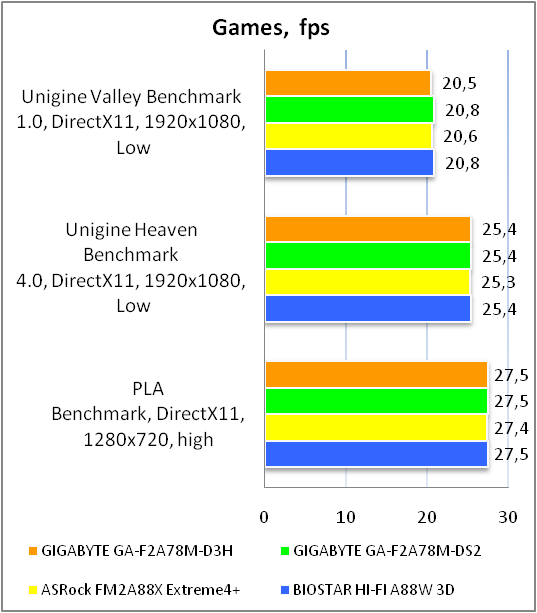

Результати тестів

У процесі тестування GIGABYTE GA-F2A78M-D3H показала продуктивність на рівні з конкурентами. Виходячи з отриманих результатів, можна зробити висновок про якісне виконання плати та хорошу оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Встановлений аудіокодек Realtek ALC887 за традицією радує хорошою якістю звуку, якої буде цілком достатньо для більшості користувачів. Любителі ж безкомпромісної якості звучання завжди зможуть встановити дискретну звукову плату з інтерфейсом PCI Express х1 або PCI.

Висновки

А тепер давайте підведемо підсумки знайомства з microATX-материнською платою GIGABYTE GA-F2A78M-D3H. Вона являє собою досить доступний продукт із орієнтовною вартістю 75 доларів США. При цьому новинка позбавлена яких-небудь яскраво виражених недоліків, але має ряд вагомих переваг.

Серед ключових переваг GIGABYTE GA-F2A78M-D3H слід виділити вдале компонування інтерфейсної панелі, багаті можливості підключення найрізноманітнішої периферії, високу якість виконання та елементної бази, а також підтримку сучасних портів USB 3.0 і великої кількості SATA 6 Гбіт/с. Також відзначимо наявність оптичного аудіовиходу та відеовиходу HDMI з можливістю виведення зображення в роздільній здатності 3840 х 2160 точок (4K Ultra HD).

Що ж стосується особливостей тестованої моделі, то варто відзначити відсутність отвору під кріпильний гвинт у правому нижньому куті текстоліту, не найоптимальніший розподіл ліній PCI Express x16 у випадку встановлення двох відеокарт, а також некоректну роботу датчика напруги на процесорі при розгоні APU AMD Trinity.

У підсумку переваги GIGABYTE GA-F2A78M-D3H дозволяють радити її до купівлі для створення універсальних десктопних систем.

Переваги:

• концепція Ultra Durable 4 Plus, яка включає якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
• підтримка портів USB 3.0 і SATA 6 Гбіт/с;
• підтримка портів COM, LPT і слоту розширення PCI;
• хороше компонування інтерфейсної панелі;
• підтримка ряду фірмових технологій і утиліт;
• наявність двох мікросхем із прошиваннями BIOS;
• доступна вартість.

Особливості:

• некоректна робота датчика напруги при ручному розгоні APU AMD Trinity;
• відсутність кріпильного отвору в нижньому правому куті;
• розподіл ліній PCI Express x16 за схемою x16+x4 у режимі AMD CrossFireX;
• незручне підключення багатоканальної акустики.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
