Огляд і тестування материнської плати GIGABYTE GA-B150M-HD3 DDR3

08-12-2015

Материнська плата GIGABYTE GA-B150M-HD3 DDR3 є моделлю середнього рівня, яка при вартості близько $100 пропонує досить цікаве поєднання хорошого оснащення, високої якості та ряду фірмових технологій, що в теорії робить її гідним варіантом для переходу на платформу Socket LGA1151. До того ж вам не доведеться додатково витрачатися на купівлю оперативної пам'яті DDR4.

GIGABYTE GA-B150M-HD3 DDR3

Окремо відзначимо, що новинка виконана на основі чіпсету Intel B150, який не підтримує розгін, але замість цього надає технологію Intel Small Business Advantage (Intel SBA). Вона дозволяє спростити адміністрування комп'ютера, що буде корисно у випадку складання офісного ПК.

Специфікація:

Виробник і модель

GIGABYTE GA-B150M-HD3 DDR3 (rev 1.0)

Чіпсет

Intel B150

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою 32 ГБ пам'яті з частотою до DDR3/DDR3L-1866 МГц включно

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

1 x PCI

Дискова підсистема

Чіпсет Intel B150 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

6 х SATA 6 Гбіт/с

LAN

1 x Realtek 8111G (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC887

8-канальний звук

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 x роз’єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

1 x PS/2 Combo

1 x DVI-D

1 х D-Sub

1 x HDMI

1 x RJ45

4 x USB 3.0

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 x TPM

1 x LPT

1 х S/PDIF Out

BIOS

2 x 64 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7, WfM 2.0

Форм-фактор

microATX

244 x 174 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-B150M-HD3 DDR3 GIGABYTE GA-B150M-HD3 DDR3

Материнська плата GIGABYTE GA-B150M-HD3 DDR3 постачається в коробці, виконаній зі щільного картону та прикрашеній поліграфією у темно-жовтих тонах. Більшу частину лицьової сторони займає логотип фірмової концепції Ultra Durable, а на зворотну винесені ключові переваги новинки та короткі технічні характеристики.

GIGABYTE GA-B150M-HD3 DDR3

У коробці з розглянутою моделлю постачається тільки стандартний набір аксесуарів у вигляді диска із драйверами та утилітами, інструкції користувача, двох SATA-шлейфів і заглушки інтерфейсної панелі. В підсумку комплектацію можна охарактеризувати як стандартну для даного цінового сегменту.

Дизайн і особливості плати

GIGABYTE GA-B150M-HD3 DDR3

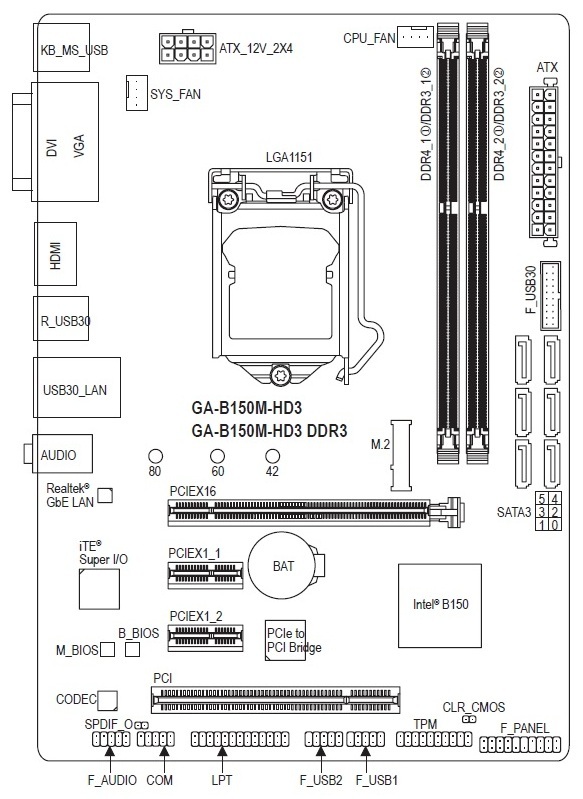

В основі новинки лежить друкована плата формату microATX коричневого кольору зі зменшеною до 174 мм шириною. У її дизайні варто відзначити досить стримане та строге оформлення, а також у цілому дуже спокійну колірну гаму. В підсумку зовнішній вигляд цілком відповідає її цільовому призначенню.

GIGABYTE GA-B150M-HD3 DDR3

Що ж стосується компонування набортних елементів, то розташування всіх портів і роз’ємів не ускладнить процес складання системи: DIMM-слоти хоча й обладнані засувками з обох боків, але знаходяться на достатній відстані від роз’єму PCI Express 3.0 x16, а порти SATA 6 Гбіт/с розташовані ближче до середини правого краю, а виходить, не будуть перекриті навіть великою відеокартою.

GIGABYTE GA-B150M-HD3 DDR3

На звороті друкованої плати знаходиться опорна пластина процесорного роз’єму та пластикові кліпси кріплення єдиного радіатора.

GIGABYTE GA-B150M-HD3 DDR3

У нижній частині розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі; S/PDIF Out; порти COM, LPT і TPM; колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі.

GIGABYTE GA-B150M-HD3 DDR3 GIGABYTE GA-B150M-HD3 DDR3

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с.

GIGABYTE GA-B150M-HD3 DDR3

Системна плата GIGABYTE GA-B150M-HD3 DDR3 оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3 або DDR3L. Підтримуються планки, які працюють на частотах до 1866 МГц. Максимальний об’єм пам'яті може досягати 32 ГБ, чого буде достатньо для більшості поставлених завдань.

Також на правій стороні знаходиться колодка для підключення виносної панелі з портами USB 3.0. Усього новинка може похвалитися шістьма портами USB 3.0: двома внутрішніми та чотирма на інтерфейсній панелі. Усі вони функціонують завдяки набору системної логіки.

GIGABYTE GA-B150M-HD3 DDR3

Система охолодження розглянутої плати складається з одного алюмінієвого радіатора, який здійснює відведення тепла від чіпсету Intel B150. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 39,3°C;
  • дроселі підсистеми живлення процесора – 70,2°C;
  • польові транзистори підсистеми живлення процесора – 72,6°C.

Як бачимо, температури елементів підсистеми живлення процесора досить високі через відсутність радіаторів, однак до критичних значень усе ще є запас.

GIGABYTE GA-B150M-HD3 DDR3

GIGABYTE GA-B150M-HD3 DDR3

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ISL95858. Елементна база материнської плати набрана за допомогою якісних комплектуючих. До її складу ввійшли твердотільні конденсатори та дроселі з феритовим осердям.

GIGABYTE GA-B150M-HD3 DDR3

Для розширення функціональності GIGABYTE GA-B150M-HD3 DDR3 у розпорядженні в користувача є чотири слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI.

GIGABYTE GA-B150M-HD3 DDR3

Оскільки чіпсет Intel B150 не підтримує інтерфейс PCI, то функціонування відповідного слоту реалізоване за допомогою мосту ASMedia ASM1083.

GIGABYTE GA-B150M-HD3 DDR3

Можливості Multi I/O покладені на мікросхему ITE IT8628E, яка керує роботою системних вентиляторів, портами COM, LPT і PS/2, а також забезпечує моніторинг.

GIGABYTE GA-B150M-HD3 DDR3

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111G. А за допомогою ПЗ cFosSpeed Internet Accelerator Software, доступного для завантаження на сторінці підтримки материнської плати, можна встановити пріоритети на доступ до мережевих ресурсів.

GIGABYTE GA-B150M-HD3 DDR3

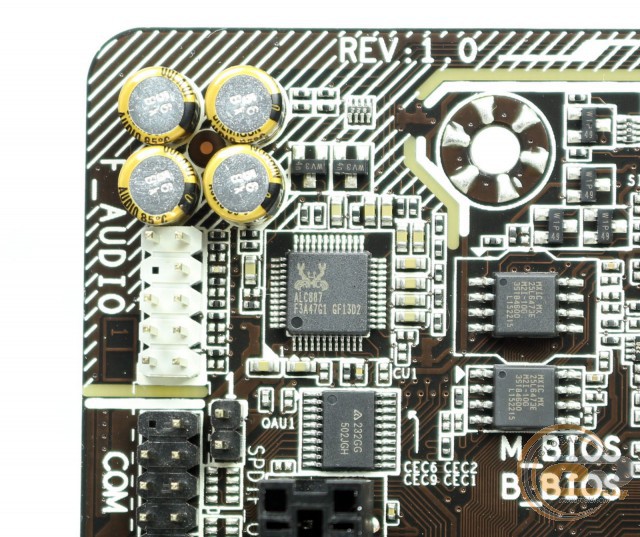

Звукова підсистема новинки основана на 8-канальному HDA-кодеку Realtek ALC887. У його обв'язці використані якісні японські аудіоконденсатори, а сам звуковий тракт частково ізольований від наведень інших компонентів.

GIGABYTE GA-B150M-HD3 DDR3

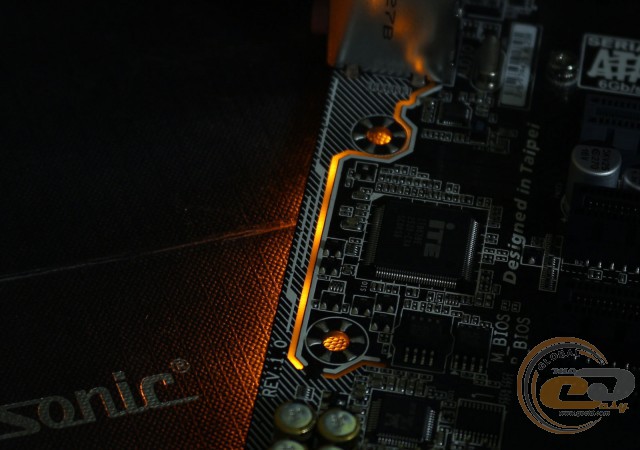

Також любителі модінгу з гідністю оцінять наявність LED-підсвічування, яке горить постійно (навіть після встановлення фірмового ПЗ регулювати режим його роботи не можна).

GIGABYTE GA-B150M-HD3 DDR3

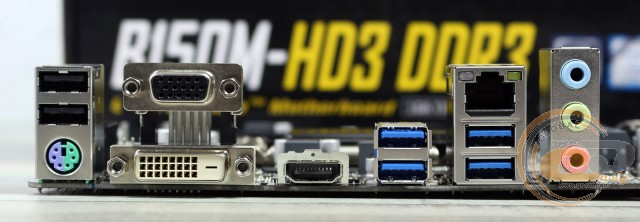

Інтерфейсна панель моделі GIGABYTE GA-B150M-HD3 DDR3 включає до свого складу наступні порти:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x PS/2 Combo;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 3 x аудіопорти.

Подібне компонування можна охарактеризувати як цілком гідне для порівняно недорогої материнської плати, оскільки воно пропонує три відеовиходи (включаючи сучасний HDMI) і достатню кількість портів USB. А до особливостей можна віднести незручне підключення багатоканальної акустики.

GIGABYTE GA-B150M-HD3 DDR3

В GIGABYTE GA-B150M-HD3 DDR3 присутні два 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, тоді як інший призначений для системної вертушки.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, у яких згруповані всі закладені можливості. Наприклад, усі налаштування, пов'язані із ключовими елементами системи, зручно згруповані в розділі «M.I.T.». А в підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Можливості розгону

GIGABYTE GA-B150M-HD3 DDR3

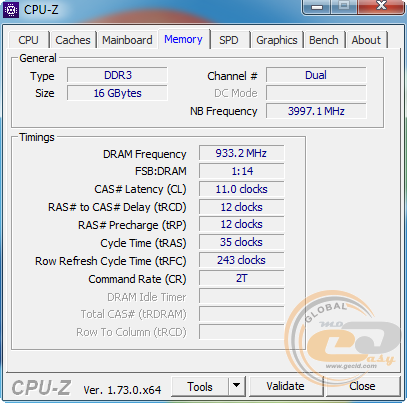

Можливості розгону процесора на даній материнській платі відсутні. Максимальна частота оперативної пам'яті досягнула заявлених 1866 МГц.

Тестування

Для перевірки можливостей GIGABYTE GA-B150M-HD3 DDR3 використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120 мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

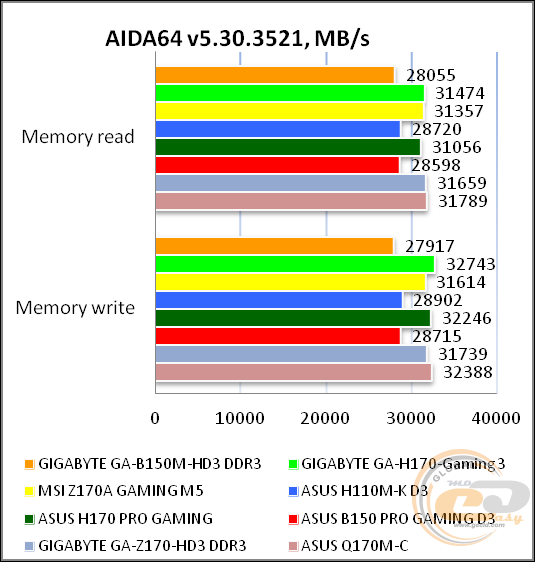

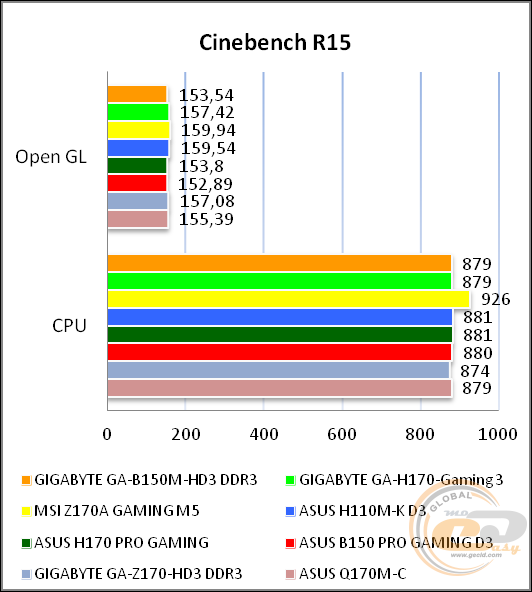

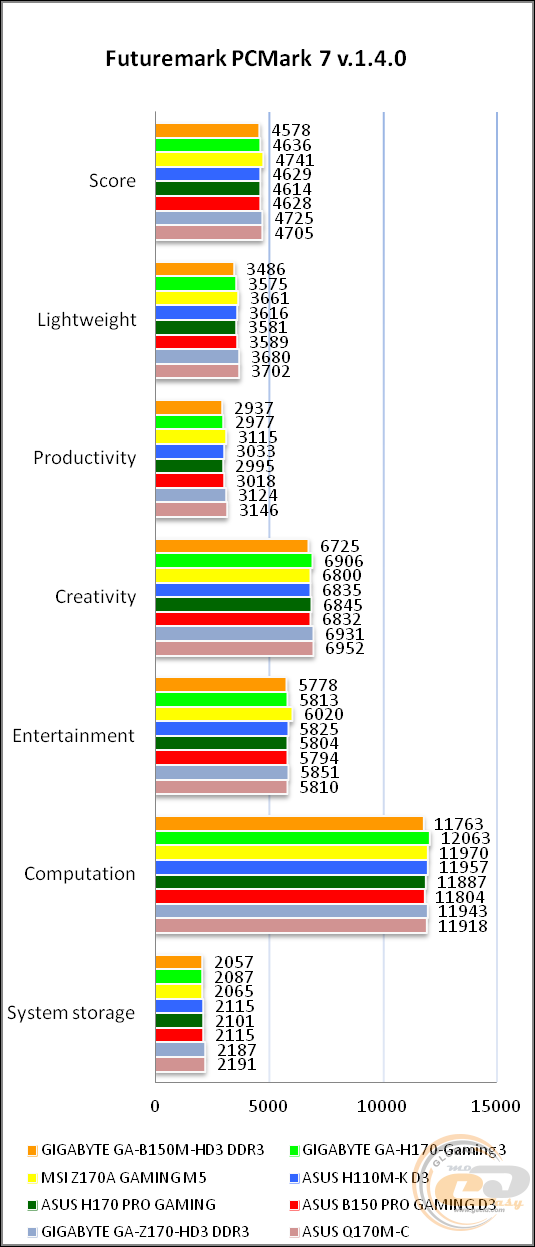

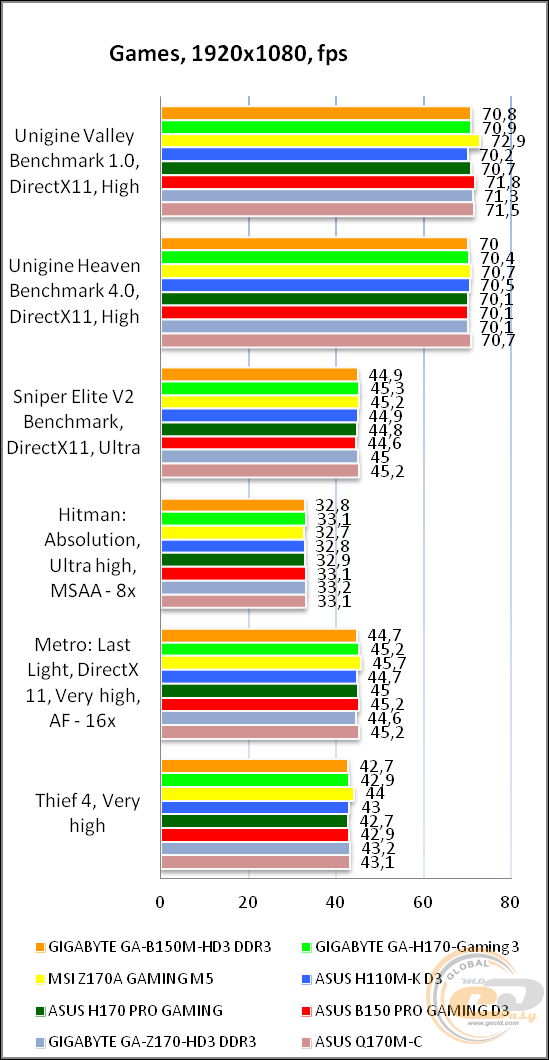

Результати тестів

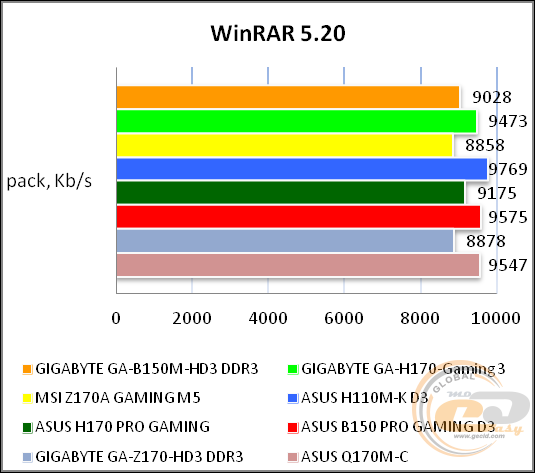

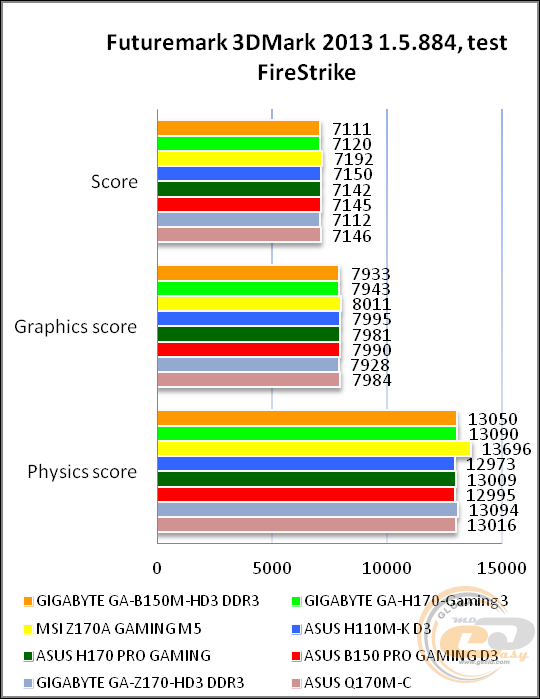

GIGABYTE GA-B150M-HD3 DDR3

GIGABYTE GA-B150M-HD3 DDR3

GIGABYTE GA-B150M-HD3 DDR3

GIGABYTE GA-B150M-HD3 DDR3

GIGABYTE GA-B150M-HD3 DDR3

GIGABYTE GA-B150M-HD3 DDR3

Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.03, -0.03

Відмінно

Рівень шуму, дБ (А)

-85.5

Добре

Динамічний діапазон, дБ (А)

85.3

Добре

Гармонійні викривлення, %

0.0041

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.7

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-85.6

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.03, -0.06

Відмінно

Рівень шуму, дБ (А)

-91.5

Дуже добре

Динамічний діапазон, дБ (А)

91.0

Дуже добре

Гармонійні викривлення, %

0.0033

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.3

Середньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-87.1

Відмінно

Інтермодуляції на 10 кГц, %

0.010

Дуже добре

Загальна оцінка



Дуже добре

Аудіопідсистема на основі попередньо встановленого кодека Realtek ALC887 демонструє дуже хорошу якість звучання, якої буде цілком достатньо для повсякденного використання.

Висновки

За підсумками тестування можна відзначити, що материнська плата GIGABYTE GA-B150M-HD3 DDR3 є цікавим рішенням для переходу на платформу Socket LGA1151 або просто для складання нової робочої чи компактної системи.

Безсумнівно, однією з головних її переваг є підтримка оперативної пам'яті стандартів DDR3 і DDR3L, що дозволить вам уникнути витрати коштів на нові модулі DDR4. Додатково виділимо підтримку інтерфейсу M.2 Socket 3 із пропускною здатністю 32 Гбіт/с, портів COM і LPT, а також наявність відеовиходу HDMI.

Оскільки новинка виконана на основі чіпсету Intel B150, то вона підтримує технологію Intel Small Business Advantage (Intel SBA), яка дозволяє спростити адміністрування комп'ютера, що буде корисно у випадку складання офісного ПК.

А от перед купівлею даної моделі варто пам'ятати про незручне підключення багатоканальної акустики та наявність тільки двох слотів для модулів оперативної пам'яті. Також не забувайте про відсутність оверклокерських можливостей, хоча це стосується усіх рішень на основі Intel B150.

У підсумку GIGABYTE GA-B150M-HD3 DDR3 буде хорошою основою для недорогої та компактної офісної або домашньої системи з однією відеокартою та пам'яттю DDR3.

Переваги:

  • використання фірмового дизайну Ultra Durable;
  • підтримка інтерфейсу M.2 Socket 3 із пропускною здатністю 32 Гбіт/с;
  • підтримка DDR3 і DDR3L-пам'яті;
  • підтримка портів COM і LPT, а також слоту PCI;
  • хороший набір портів на інтерфейсній панелі;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • порівняно доступна вартість.

Особливості:

  • незручне підключення багатоканальної акустики;
  • два DIMM-слоти.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок


Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
