::>Материнські плати >2016 > GIGABYTE GA-B150M-DS3H

Огляд і тестування материнської плати GIGABYTE GA-B150M-DS3H

18-06-2016

GIGABYTE GA-B150M-DS3H

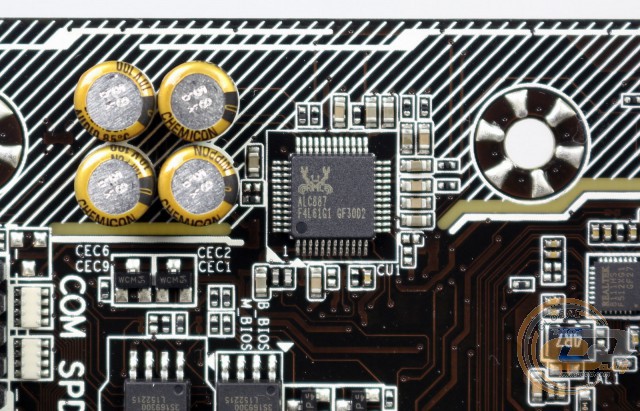

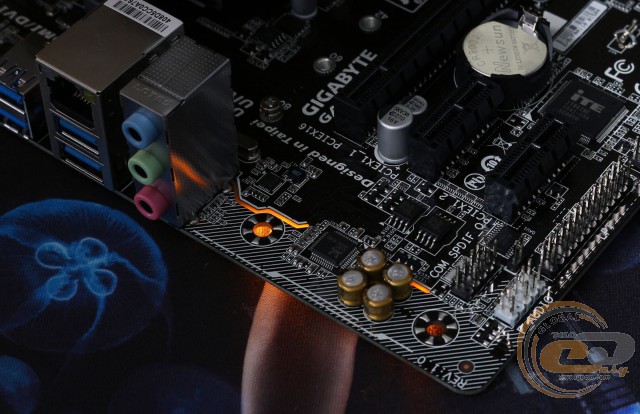

Звукова підсистема розглянутої моделі основана на 8-канальному HDA-кодеку Realtek ALC887. У його обв'язці використані якісні японські аудіоконденсатори, а сам звуковий тракт частково ізольований від наведень інших компонентів.

GIGABYTE GA-B150M-DS3H

Любителі модінгу з гідністю оцінять наявність LED-підсвічування.

GIGABYTE GA-B150M-DS3H

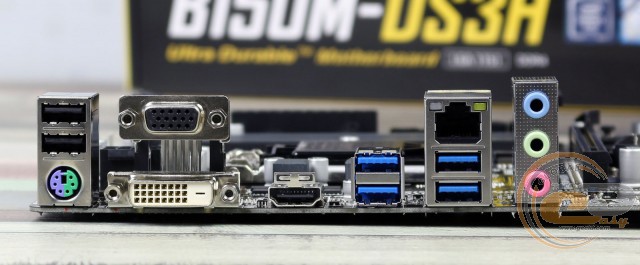

Інтерфейсна панель моделі GIGABYTE GA-B150M-DS3H включає до свого складу наступні порти:

  • 1 x DVI-D;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x PS/2 Combo;
  • 1 x LAN (RJ45);
  • 4 x USB 3.0;
  • 2 x USB 2.0;
  • 3 x аудіопорти.

Подібне компонування можна охарактеризувати як цілком гідне для порівняно недорогої материнської плати, оскільки воно пропонує три відеовиходи, достатню кількість портів USB і можливість винести на задню панель порти COM і LPT за допомогою відповідних колодок на друкованій платі. А до особливостей можна віднести незручне підключення багатоканальної акустики.

GIGABYTE GA-B150M-DS3H

В GIGABYTE GA-B150M-DS3H є два 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, тоді як інший призначений для системної вертушки.

UEFI BIOS

Тестована модель використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, у яких згруповані всі закладені можливості. Наприклад, усі налаштування, пов'язані із ключовими елементами системи, зручно розташовані в розділі «M.I.T.». А в підрозділі «Voltage» можна одержати доступ до регулювань напруг на компонентах системи.

Можливості розгону

GIGABYTE GA-B150M-DS3H

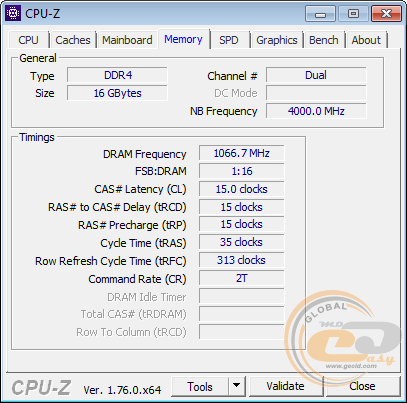

Можливості розгону процесора на даній материнській платі відсутні. Максимальна частота оперативної пам'яті досягнула заявлених 2133 МГц.

Тестування

Для перевірки можливостей GIGABYTE GA-B150M-DS3H використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR4-2400 HyperX Fury HX424C15FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

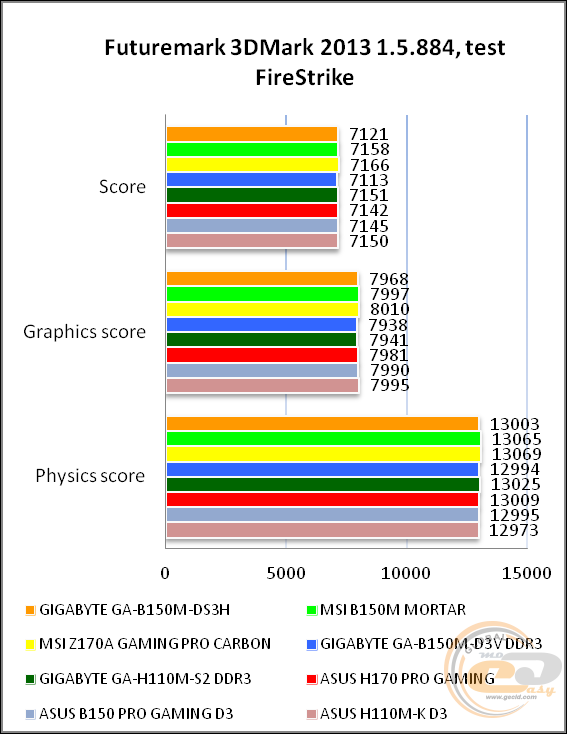

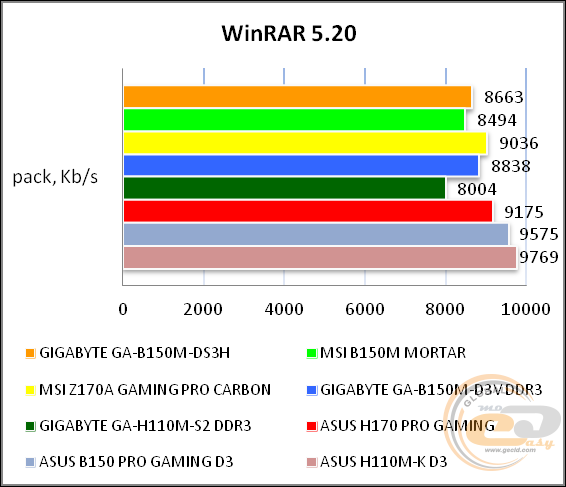

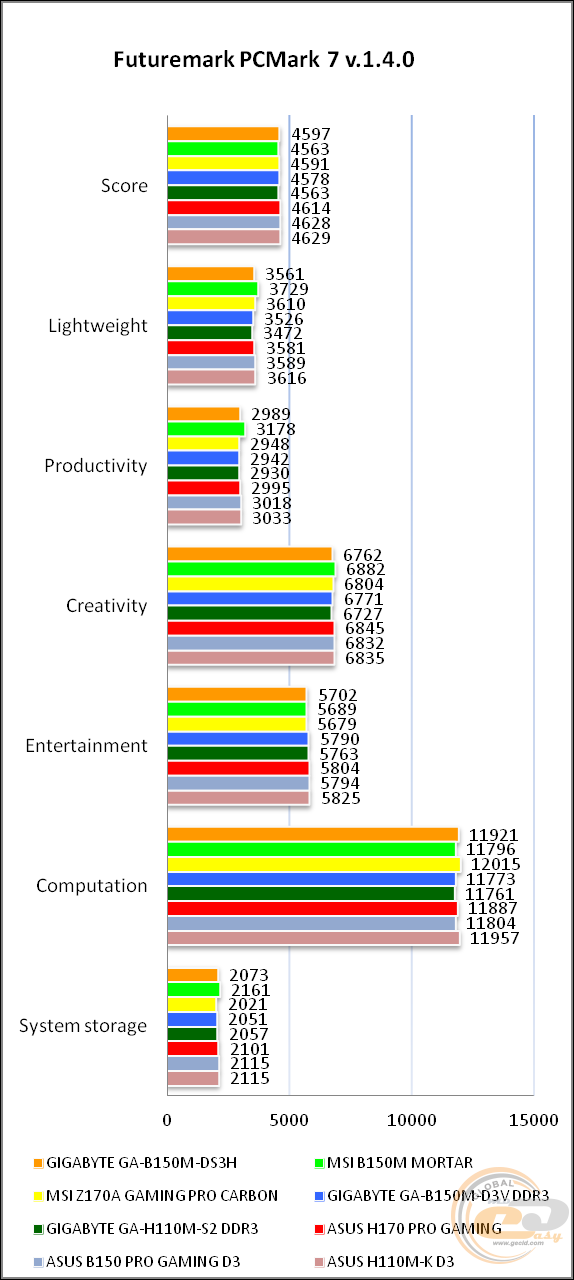

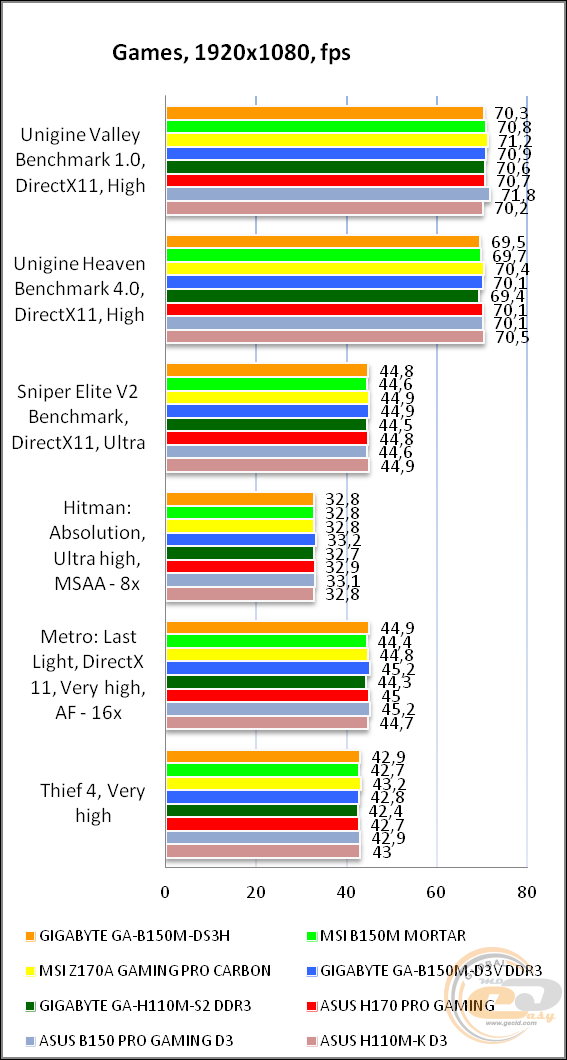

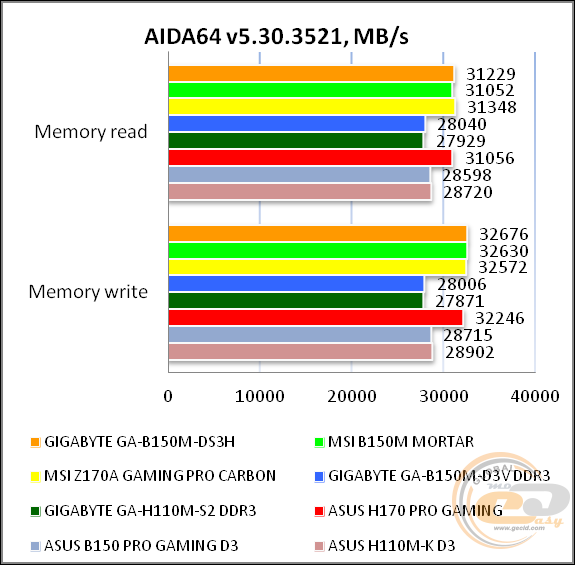

Результати тестів

GIGABYTE GA-B150M-DS3H

GIGABYTE GA-B150M-DS3H

GIGABYTE GA-B150M-DS3H

GIGABYTE GA-B150M-DS3H

GIGABYTE GA-B150M-DS3H

GIGABYTE GA-B150M-DS3H

Продемонстровані результати вказують на високий рівень якості виконання материнської плати. Їхньому досягненню сприяло використання хорошої елементної бази, актуальних функціональних можливостей і вдала оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.06, +0.01

Відмінно

Рівень шуму, дБ (А)

-85.6

Добре

Динамічний діапазон, дБ (А)

85.5

Добре

Гармонійні викривлення, %

0.0051

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.6

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-87.0

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.07, -0.02

Відмінно

Рівень шуму, дБ (А)

-91.9

Дуже добре

Динамічний діапазон, дБ (А)

91.8

Дуже добре

Гармонійні викривлення, %

0.0047

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-79.4

Середньо

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-87.6

Відмінно

Інтермодуляції на 10 кГц, %

0.010

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема материнської плати хоч і основана на аудіокодеку початкового рівня, але її можливостей буде достатньо для невимогливих користувачів. При бажанні можна буде встановити окрему звукову карту з інтерфейсом PCI Express x1. Також відзначимо практично ідентичні результати зі звуковою підсистемою на GIGABYTE GA-B150M-HD3 DDR3.

Висновки

GIGABYTE GA-B150M-DS3H

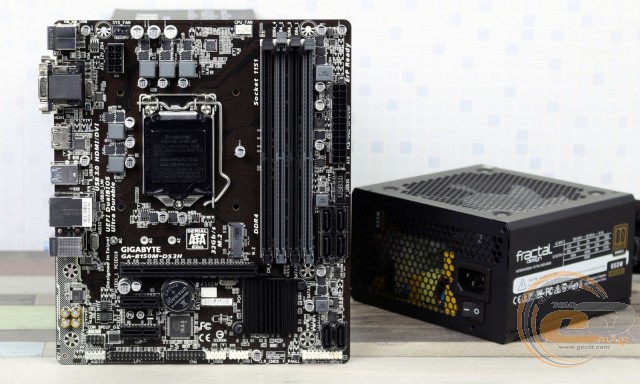

Протестована нами материнська плата GIGABYTE GA-B150M-DS3H є збалансованою моделлю з доступною вартістю, яка буде відпрацьовувати кожен вкладений у її купівлю долар. Звичайно ж, не варто очікувати від моделі за $86 чудес функціональності й оснащення, однак усіма найнеобхіднішими для актуальних систем можливостями вона володіє. У наявності не тільки вже традиційні USB 3.0, але й цифровий відеовихід HDMI, який пригодиться у випадку відмови від дискретної відеокарти, гігабітний мережевий контролер з ПЗ cFosSpeed Internet Accelerator Software для пріоритизації трафіку, інтерфейс M.2 для встановлення високошвидкісних накопичувачів, дві мікросхеми BIOS і злегка дороблена аудіопідсистема. Також присутній ряд переваг для офісної сфери: завдяки використанню чіпсету Intel B150 GIGABYTE GA-B150M-DS3H підтримує технологію Intel Small Business Basics, яка вигідно доповнена можливістю виведення на задню панель портів COM і LPT.

Що ж стосується альтернатив, то на ринку присутня модель GIGABYTE GA-B150M-HD3, модифікація якої з підтримкою пам'яті DDR3 була протестована нами раніше. При практично ідентичній вартості вона може запропонувати підтримку слоту PCI, за що доведеться заплатити можливістю встановлення тільки двох планок оперативної пам'яті. В іншому ж їхні можливості рівні. У підсумку цілком очевидно, що якщо у вас немає необхідності в материнській платі шириною в 174 мм і слоті PCI, то GIGABYTE GA-B150M-DS3H буде нічим не гірша, а враховуючи наявність чотирьох DIMM-слотів, навіть кращою.

Переваги:

  • використання фірмового дизайну Ultra Durable;
  • підтримка пам'яті DDR4;
  • наявність слоту M.2 Socket 3;
  • підтримка ряду корисних фірмових технологій і утиліт;
  • підтримка технології Intel Small Business Basic;
  • підтримка інтерфейсів COM і LPT;
  • можливість пріоритизації мережевого трафіку за допомогою ПЗ cFosSpeed Internet Accelerator Software;
  • доступна вартість.

Особливості:

  • незручне підключення багатоканальної акустики.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб’ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і Seasonic за надане для тестового стенду обладнання.
