Огляд і тестування материнської плати GIGABYTE GA-990FXA-UD3

Якщо ви вважаєте платформу Socket AM3+ морально застарілою, неактуальною і забутою, то материнська плата GIGABYTE GA-990FXA-UD3, про яку ми поговоримо в даному огляді, спробує довести вам зворотне. Вона виконана у форматі ATX і призначена для роботи разом із процесорами сімейств AMD Phenom II, AMD Athlon і AMD FX.

GIGABYTE GA-990FXA-UD3

GIGABYTE GA-990FXA-UD3 розроблена на базі флагманського зв'язування мікросхем AMD 990FX і AMD SB950, тому в першу чергу вона позиціонується в якості основи для ігрової, оверклокерської або просто продуктивної системи з набором відповідних можливостей. 8+2-фазна підсистема живлення, потужна пасивна система охолодження, підтримка мультиграфічних зв'язувань AMD CrossFireX і NVIDIA SLI – усе це пропонується за орієнтовною вартістю лише $140. Давайте ж розглянемо докладніше, що ще здатна запропонувати своєму покупцю GIGABYTE GA-990FXA-UD3, і чи відповідає вона вимогам 2015 року.

Специфікація материнської плати GIGABYTE GA-990FXA-UD3:

Виробник

GIGABYTE

Модель

GA-990FXA-UD3 (rev 4.0)

Мікросхеми північного та південного мостів

AMD 990FX + AMD SB950

Процесорний роз’єм

AMD Socket AM3+

Підтримувані процесори

AMD Phenom II / AMD Athlon II / AMD Sempron / AMD FX

Частота використовуваної пам'яті

2000* / 1866 / 1600 / 1333 / 1066 МГц

(*OC)

Підтримка пам'яті

4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті

Слоти розширення

2 x PCI Express 2.0 x16

x16

x16+x16

2 x PCI Express 2.0 x4

2 x PCI Express 2.0 x1

1 х PCI

Дискова підсистема

AMD SB950 підтримує:

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10, JBOD

LAN

1 x Realtek 8111F (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Realtek ALC889

8-канальний звук

S/PDIF Out

Живлення

24-контактний роз’єм живлення ATX

8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

3 x роз’єми підключення системних вентиляторів (2 x 4-контактні та 1 х 3-контактний)

Охолодження

Алюмінієвий радіатор на елементах підсистеми живлення процесора, з'єднаний тепловою трубкою з радіатором північного мосту

Алюмінієвий радіатор південного мосту

Зовнішні порти I/O

1 x LAN (RJ45)

8 x USB 2.0

2 x USB 3.0

2 х eSATA

1 x IEEE 1394a

6 x аудіопортів

1 х S/PDIF Out

1 х PS/2 (для підключення мишки або клавіатури)

Внутрішні порти I/O

1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний)

3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

6 x SATA 6 Гбіт/с

1 x роз’єм COM

1 x роз’єм TPM

1 x роз’єм IEEE 1394a

1 x S/PDIF Out

1 x конектор виведення звуку на передню панель

1 x блок конекторів передньої панелі

1 x джампер для скидання CMOS

BIOS

2 х 32 Mбіт Flash ROM UEFI AMI BIOS

ACPI 2.0a, SM BIOS 2.6, PnP 1.0а, DMI 2.0

Комплектація

посібник користувача

брошура з описом гарантії

диск із драйверами та утилітами

4 x кабелі SATA

1 х міст 2-Way NVIDIA SLI

1 х заглушка інтерфейсної панелі

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

GIGABYTE GA-990FXA-UD3

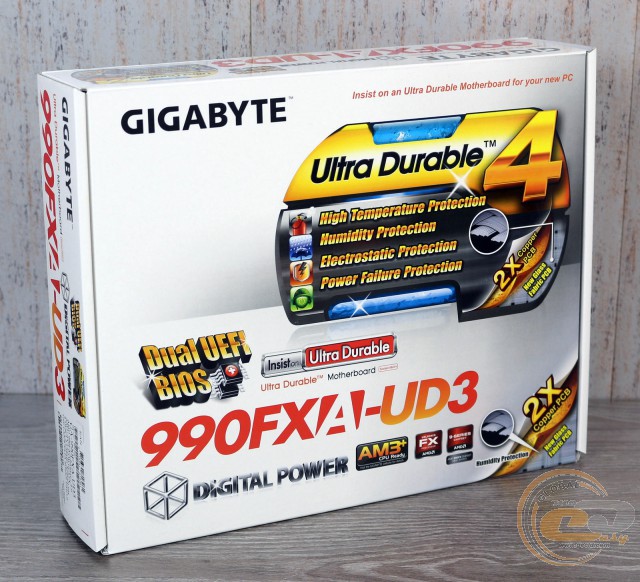

Материнська плата GIGABYTE GA-990FXA-UD3 постачається в традиційній коробці зі щільного картону з оформленням у світлих тонах. При погляді на упаковку, в першу чергу привертає до себе увагу назва моделі та компанії-виробника, а також логотип фірмової концепції Ultra Durable 4, яка включає до свого складу наступні особливості:

  • поліпшений захист від вологи;
  • захист від електростатичних розрядів;
  • захист від перепадів напруги;
  • захист від перегрівання ключових елементів підсистеми живлення;
  • використання подвоєної кількості міді в деяких доріжках друкованої плати.

GIGABYTE GA-990FXA-UD3

Глянувши на зворотну сторону коробки, можна відзначити схематичне зображення материнської плати, а також більш докладний опис концепції Ultra Durable 4. У нижній частині відзначено використання винятково надійних твердотільних конденсаторів і високоефективних польових транзисторів з низьким опором відкритого каналу (Low RDS (on)), оснащення моделі портами USB 3.0 і SATA 3.0, а також підтримка технологій GIGABYTE ON/OFF Charge, AMD CrossFireX і NVIDIA SLI.

GIGABYTE GA-990FXA-UD3

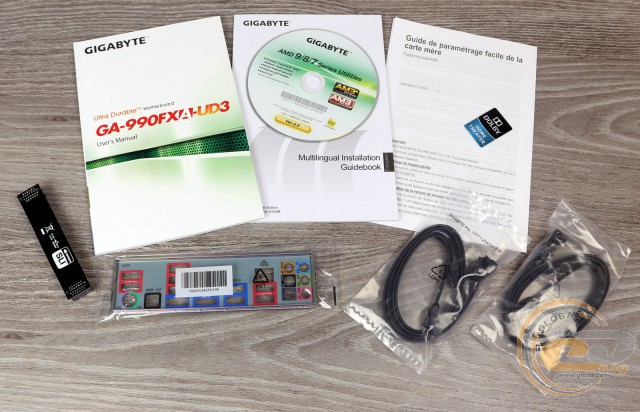

Комплект поставки пристрою включає до свого складу заглушку інтерфейсної панелі, чотири кабелі SATA, диск із ПЗ та посібник користувача, а також приємний бонус у вигляді містка 2-Way NVIDIA SLI.

Дизайн і особливості плати

GIGABYTE GA-990FXA-UD3

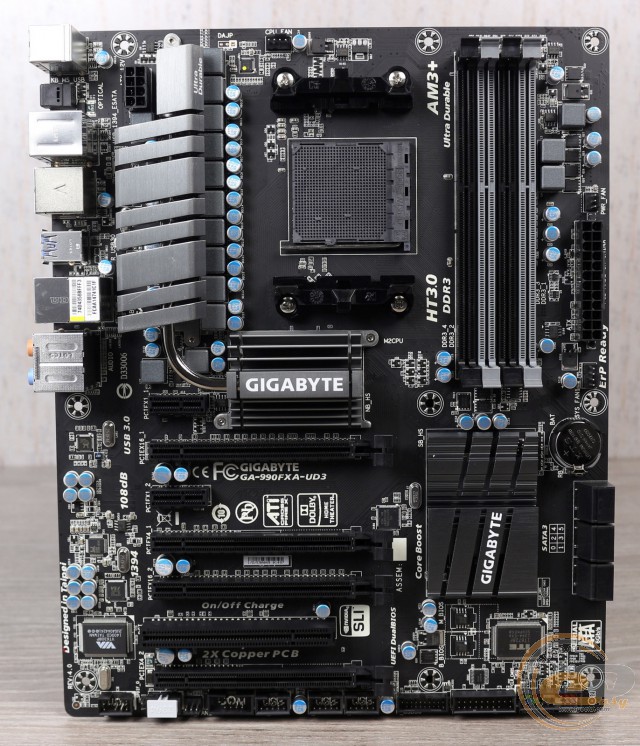

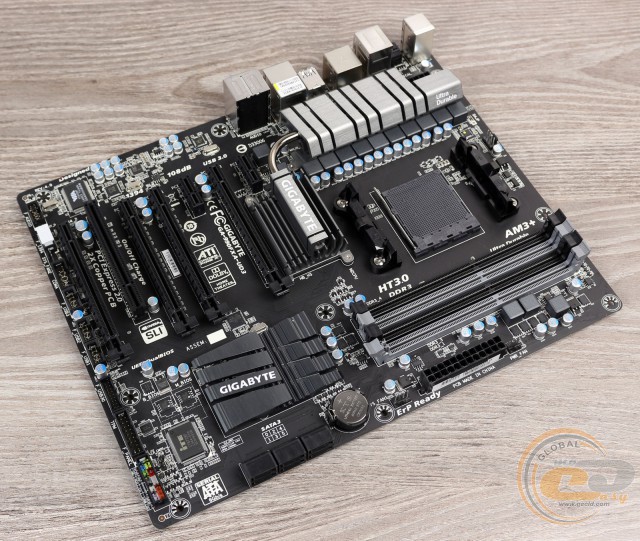

GIGABYTE GA-990FXA-UD3 виконана у форматі ATX (305 х 244 мм) на текстоліті чорного кольору. Темний тон друкованої плати відмінно поєднується з радіаторами сталевого кольору, завдяки чому модель виглядає дуже стильно і стримано.

GIGABYTE GA-990FXA-UD3

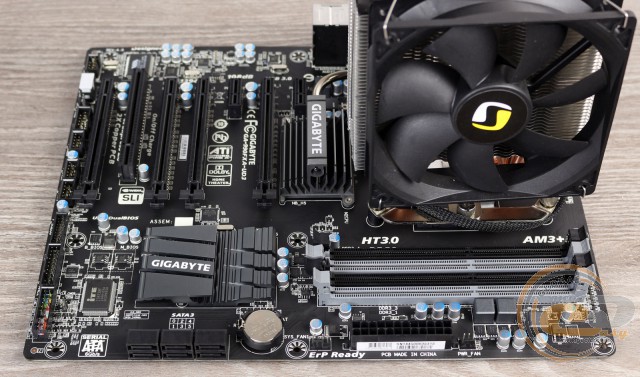

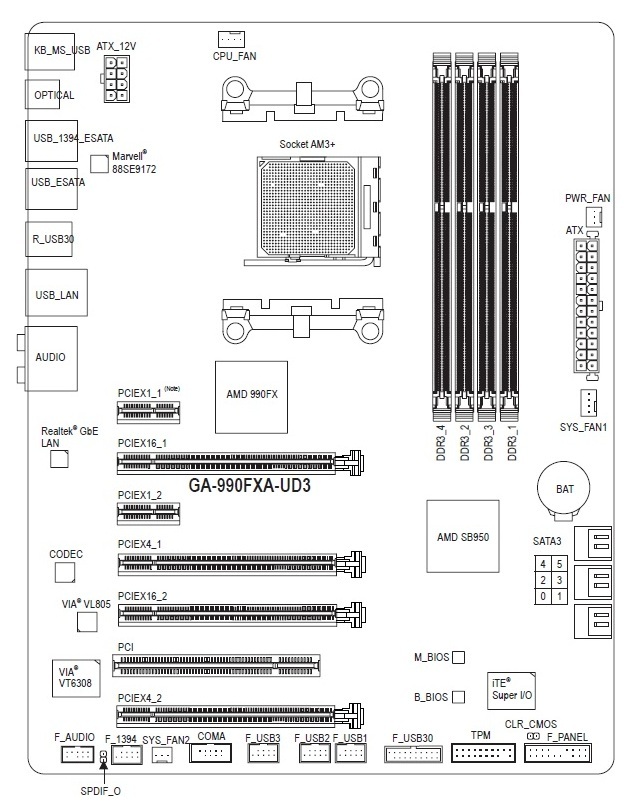

Компонування набортних елементів у цілому виконане на дуже високому рівні, тому ніяких незручностей у процесі складання системи у вас виникнути не повинно.

GIGABYTE GA-990FXA-UD3

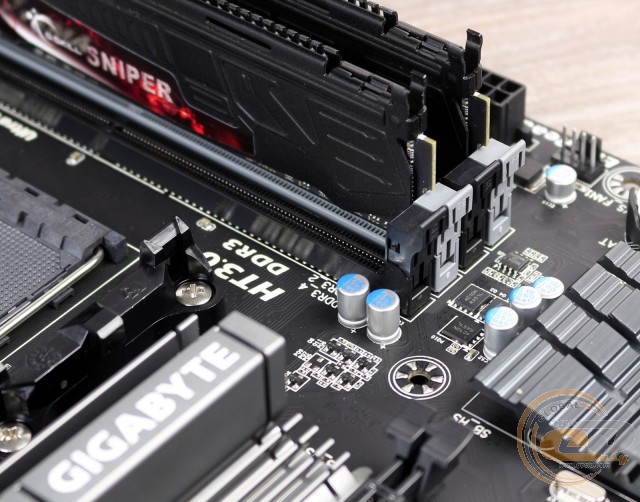

Наприклад, встановлений відеоприскорювач не заважає підключенню та відключенню модулів оперативної пам'яті, незважаючи на те, що DIMM-слоти обладнані засувками з обох боків. Те ж саме можна сказати про дискову підсистему: навіть найдовші карти розширення не перекриють доступ до портів SATA 6 Гбіт/с, оскільки роз’єми встановлені паралельно текстоліту.

GIGABYTE GA-990FXA-UD3

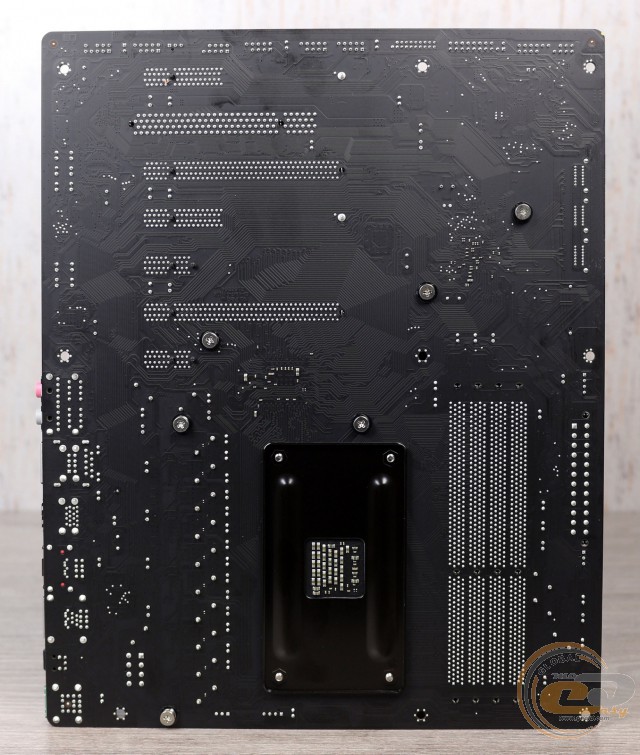

На звороті друкованої плати відразу ж виділяється стандартна опорна пластина процесорного роз’єму та гвинти кріплення всіх трьох радіаторів системи охолодження, що гарантує надійне їхнє утримання й необхідну притискну силу.

GIGABYTE GA-990FXA-UD3

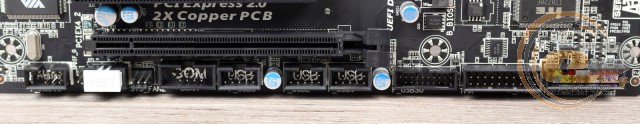

У нижній частині друкованої плати GIGABYTE GA-990FXA-UD3 розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, роз’єми COM, TPM і IEEE 1394а, джампер для скидання CMOS, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0 і одну USB 3.0. Усього на новинці силами південного мосту AMD SB950 реалізована підтримка чотирнадцяти портів USB 2.0: шести внутрішніх і восьми на інтерфейсній панелі. Що ж стосується USB 3.0, то їх усього чотири: два зовнішні та два внутрішні. Усі вони реалізовані за допомогою контролера VIA VL805.

GIGABYTE GA-990FXA-UD3

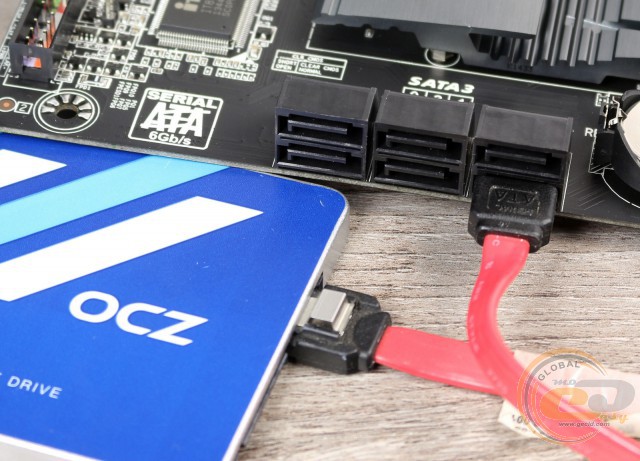

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, для яких присутня підтримка масивів RAID 0, RAID 1, RAID 5 і RAID 10. Робота всіх інтерфейсів реалізована силами південного мосту AMD SB950.

GIGABYTE GA-990FXA-UD3

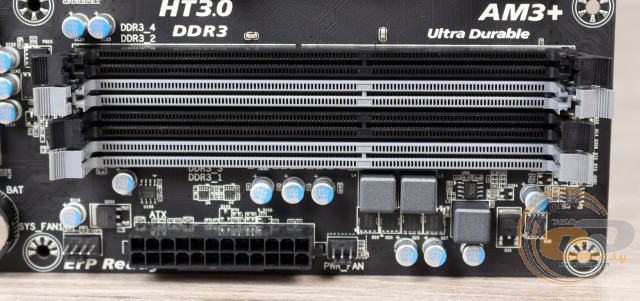

Системна плата GIGABYTE GA-990FXA-UD3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1866 МГц у номінальному режимі та до 2000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

GIGABYTE GA-990FXA-UD3

GIGABYTE GA-990FXA-UD3

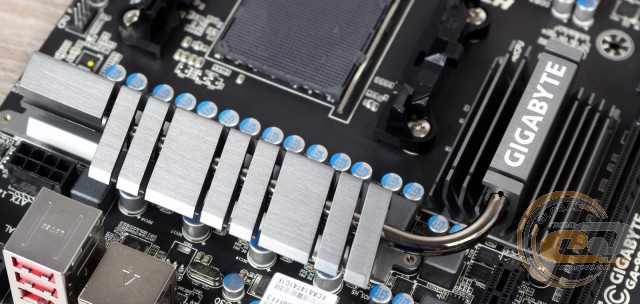

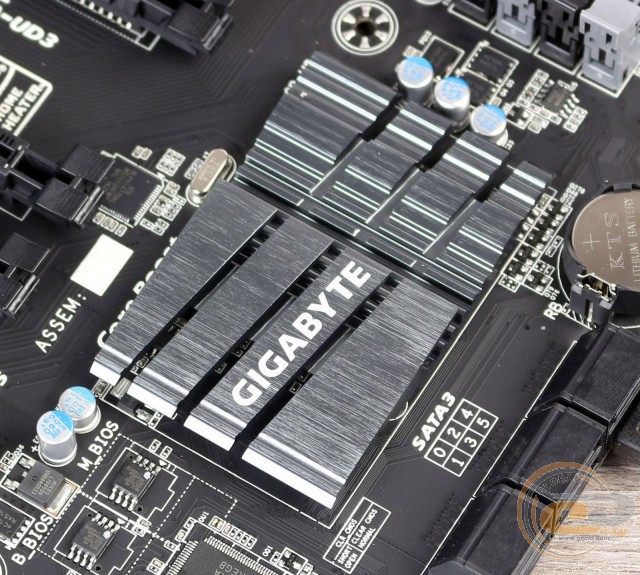

Система охолодження розглянутої плати складається із трьох алюмінієвих радіаторів: перший накриває північний міст AMD 990FX і з'єднаний тепловою трубкою з радіатором, відповідальним за охолодження польових транзисторів, у той час як третій охолоджує південний міст AMD SB950. В процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження південного мосту AMD SB950 – 38°C;
  • радіатор охолодження польових транзисторів – 77,5°C.

Отримані результати підтверджують ефективність попередньо встановленої системи охолодження.

GIGABYTE GA-990FXA-UD3

GIGABYTE GA-990FXA-UD3

GIGABYTE GA-990FXA-UD3

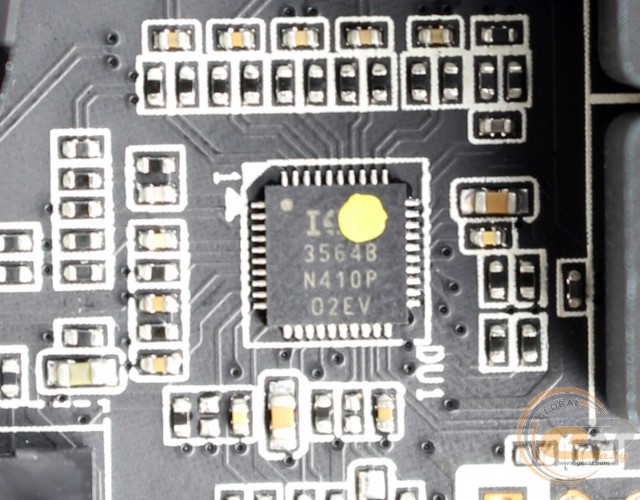

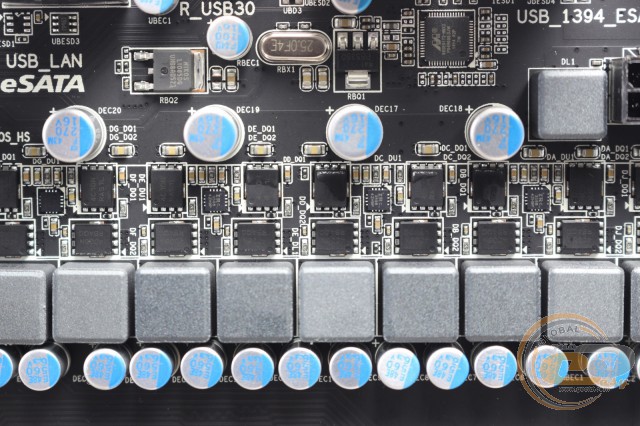

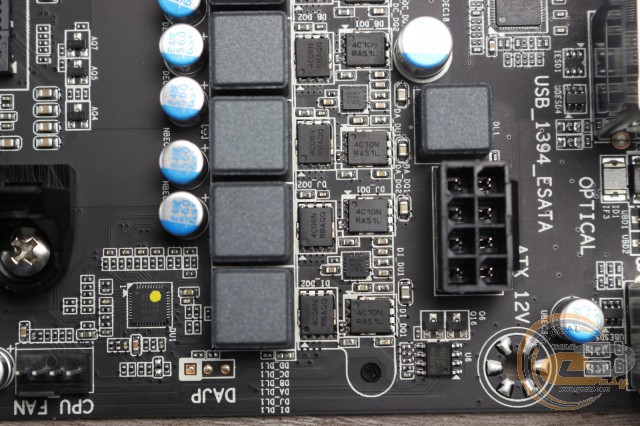

Живлення процесора здійснюється за 8+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері IR3564B. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори, МОН-транзистори з низьким опором відкритого каналу та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

GIGABYTE GA-990FXA-UD3

Можливості розширення функціональності моделі GIGABYTE GA-990FXA-UD3 представлені сімома слотами:

  1. PCI Express 2.0 x1;
  2. PCI Express 2.0 x16;
  3. PCI Express 2.0 x1;
  4. PCI Express 2.0 x4;
  5. PCI Express 2.0 x16;
  6. PCI;
  7. PCI Express 2.0 x4.

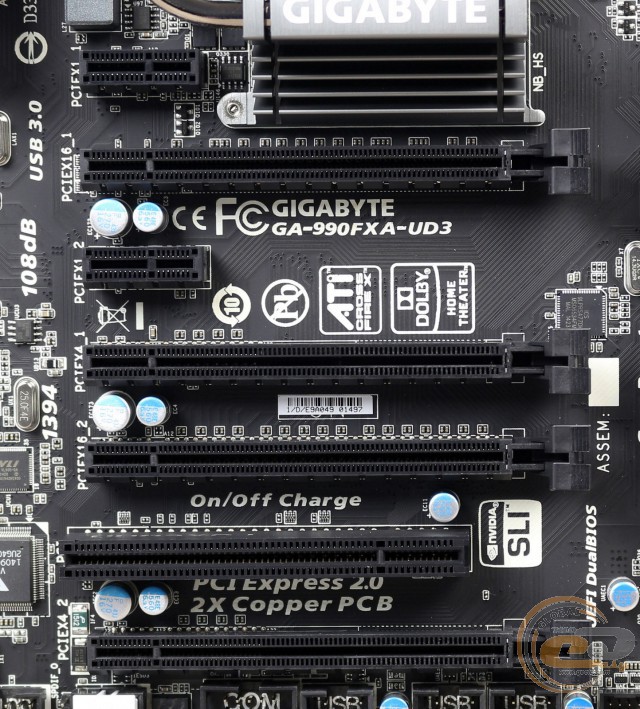

Наявність двох слотів PCI Express 2.0 x16, які працюють у режимі х16+х16, та підтримка технологій 2-Way NVIDIA SLI і AMD CrossFireX надають можливість організувати потужну графічну підсистему з пари відеокарт. При цьому графічні адаптери можуть бути оснащені навіть трьохслотовою системою охолодження, а у вас усе ще залишиться доступ до одного роз’єму PCI Express 2.0 x1.

GIGABYTE GA-990FXA-UD3

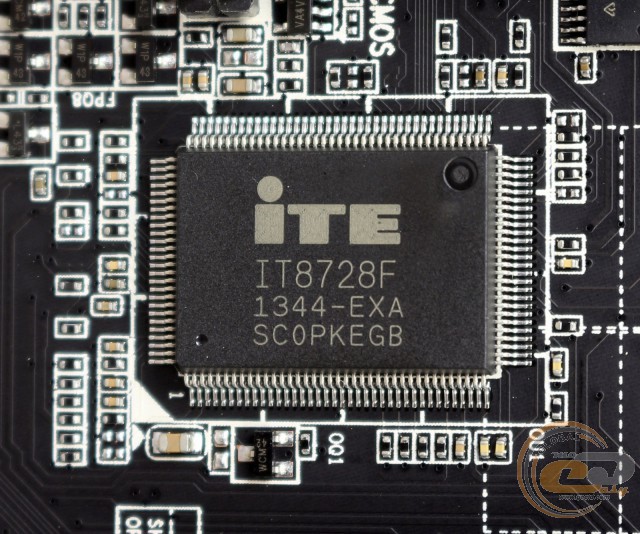

Можливості Multi I/O забезпечені мікросхемою ITE IT8728F, яка керує роботою системних вентиляторів, портами COM і PS/2, а також здійснює моніторинг.

GIGABYTE GA-990FXA-UD3

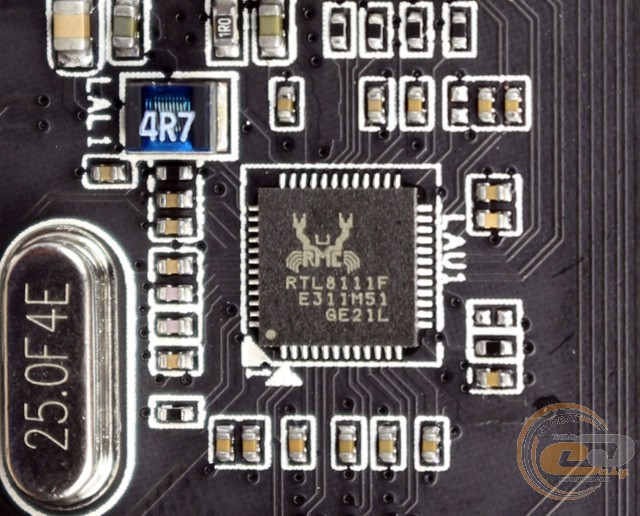

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek 8111F.

GIGABYTE GA-990FXA-UD3

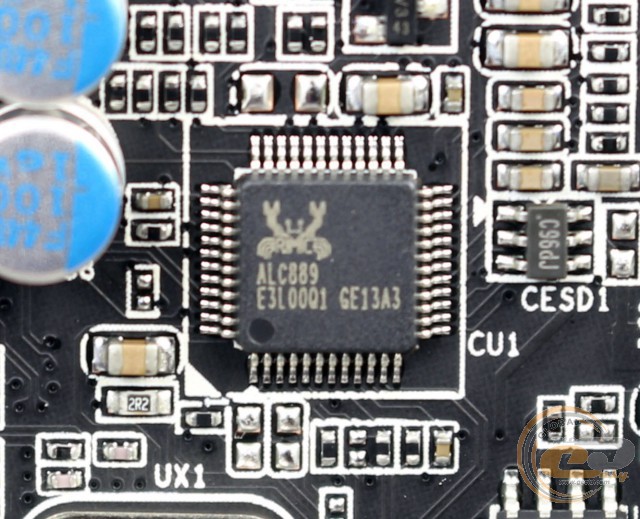

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC889, який підтримує аудіосистеми форматів 2/4/5.1/7.1. Вона має підтримку технології Dolby Home Theater, яка покликана поліпшити якість відтворюваного контенту.

GIGABYTE GA-990FXA-UD3

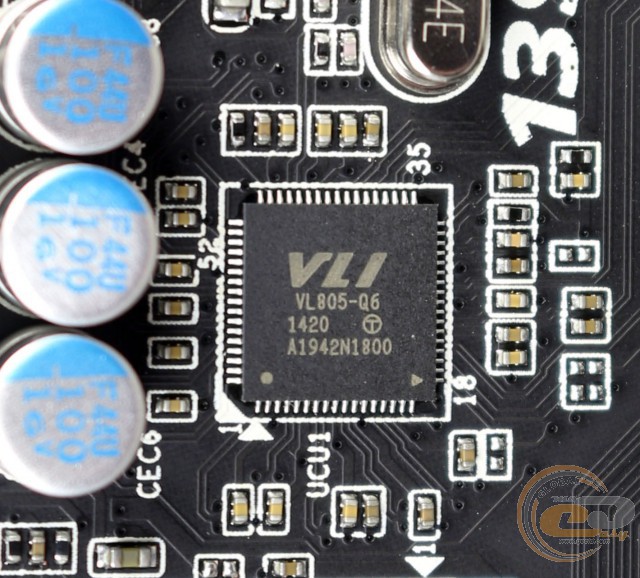

Чотири порти USB 3.0 реалізовані за допомогою мікросхеми VIA VL805.

GIGABYTE GA-990FXA-UD3

Контролер VIA VT6308P відповідає за роботу двох портів IEEE 1394a.

GIGABYTE GA-990FXA-UD3

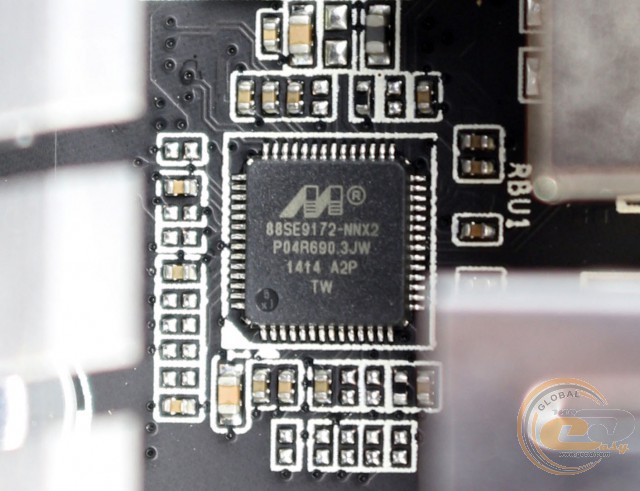

Два порти eSATA на інтерфейсній панелі реалізовані силами контролера Marvell 88SE9172.

GIGABYTE GA-990FXA-UD3

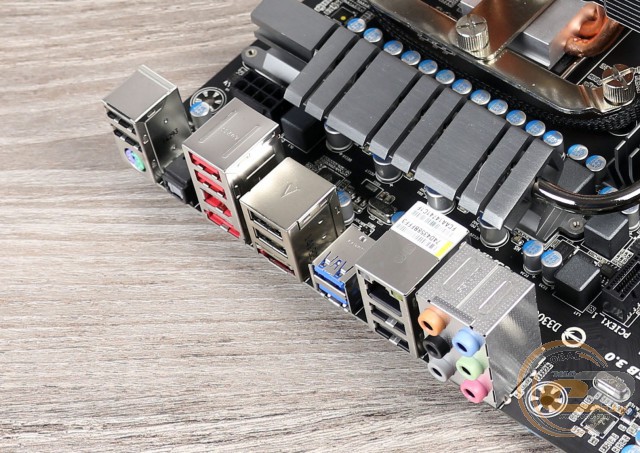

На інтерфейсну панель моделі GIGABYTE GA-990FXA-UD3 виведені наступні порти:

  • 1 x PS/2 (для клавіатури або мишки);
  • 1 x LAN (RJ45);
  • 8 x USB 2.0;
  • 2 x USB 3.0;
  • 2 х eSATA 6 Гбіт/с;
  • 1 x IEEE 1394a;
  • 1 х S/PDIF Out;
  • 6 x аудіопортів.

Відмінний набір портів на інтерфейсній панелі, який включає до свого складу велику кількість інтерфейсів USB, а також роз’єми eSATA і IEEE 1394a. Окремо виділимо зручне підключення багатоканальної акустики та можливість вивести на задню панель порт COM за допомогою відповідної колодки на друкованій платі.

GIGABYTE GA-990FXA-UD3

Материнська плата GIGABYTE GA-990FXA-UD3 оснащена чотирма роз’ємами для підключення вентиляторів: один служить для живлення системи охолодження процесора, тоді як три інші призначені для підключення системних вертушок.
