Огляд і тестування материнської плати GIGABYTE GA-970A-UD3P

Героїня даного огляду - модель GIGABYTE GA-970A-UD3P - у першу чергу повинна зацікавити любителів недорогих, але разом з тим надійних материнських плат для роботи в тандемі із процесорами сімейств AMD Phenom II, AMD Athlon і AMD FX. При вартості менше 100 доларів США, і завдяки підтримці сучасних інтерфейсів USB 3.0 і SATA 6 Гбіт/с, GIGABYTE GA-970A-UD3P в теорії цілком заслуговує право зайняти своє місце в системному блоці вашого ПК, у чому ми й постараємося переконатися.

А почнемо ми наше знайомство за традицією з вивчення її докладної специфікації.

Специфікація материнської плати GIGABYTE GA-970A-UD3P:



Все цены на GIGABYTE+GA-970A-UD3P

Упаковка та комплектація

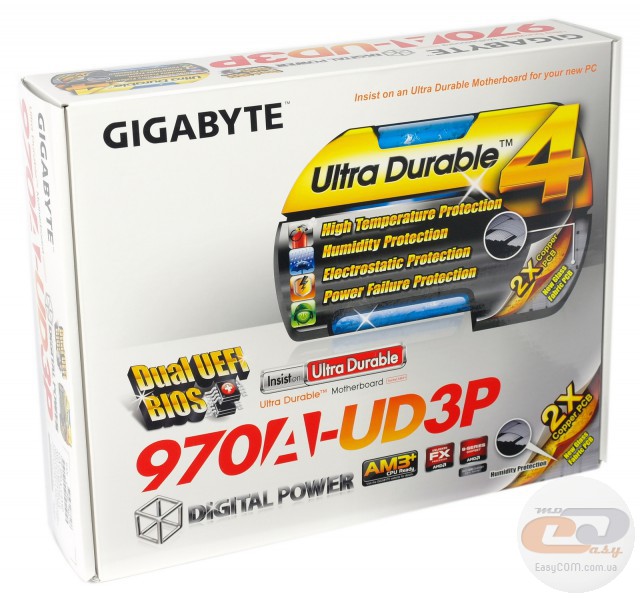

Материнська плата GIGABYTE GA-970A-UD3P постачається в коробці, виконаній зі щільного картону й оформленій в торішньому дизайні компанії, де в основному переважає білий колір. На лицьовій стороні більшу частину вільного простору відведено під логотип фірмової концепції Ultra Durable 4, найменування моделі та компанії-виробника. Також відзначене використання цифрової підсистеми живлення, яка в реальному часі підлаштовує енергоспоживання ПК під рівень поточного навантаження. У якості окремої переваги тестованого рішення виступає технологія DualBIOS, яка передбачає використання двох мікросхем із прошиваннями BIOS.

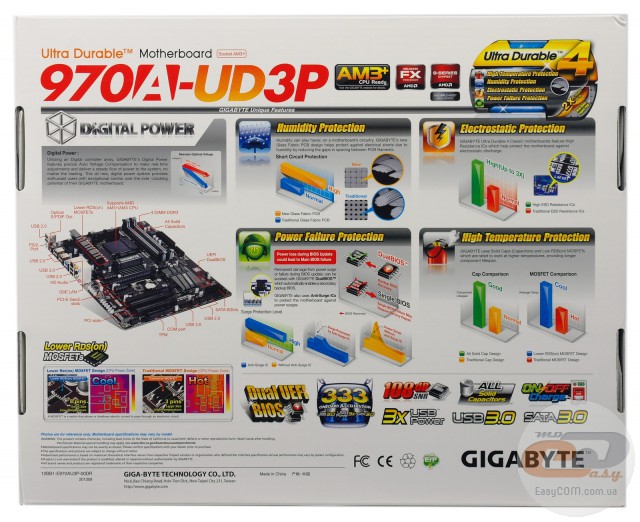

Зворотна сторона упаковки, крім зображення самої материнської плати, несе на собі перерахування та опис її фірмових особливостей, частина з яких входить у концепцію Ultra Durable 4, а саме:

• захист від надмірної вологості;
• захист від електростатичних пошкоджень;
• захист від перепадів напруги;
• захист від перегрівання ключових елементів підсистеми живлення.

Також відзначимо підтримку концепції 333, яка включає обов'язкове оснащення материнської плати портами USB 3.0, SATA 3.0 і реалізацію технології 3x USB Power.

Окремим пунктом відзначене використання в складі GIGABYTE GA-970A-UD3P винятково високоякісної елементної бази, а саме: твердотільних конденсаторів, дроселів з феритовим осердям і польових транзисторів зі зниженим опором каналу (Low RDS(on)).

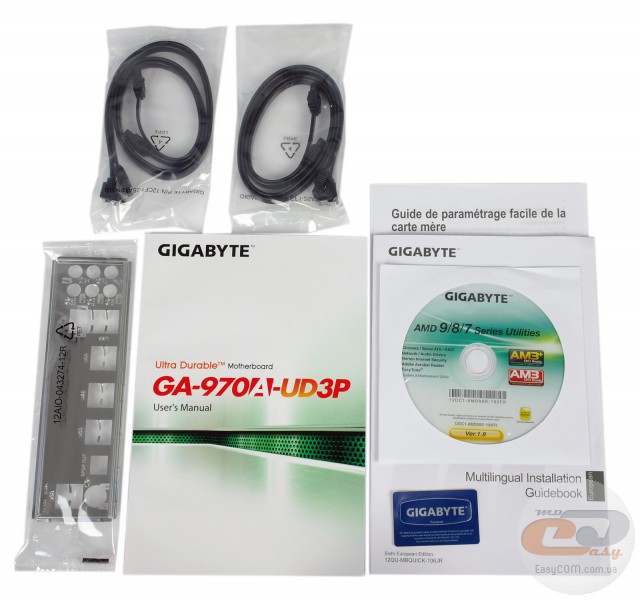

В комплекті з GIGABYTE GA-970A-UD3P користувач одержить цілком звичний набір для доступного рішення, який містить у собі тільки найнеобхідніші аксесуари: диск із ПЗ, заглушку інтерфейсної панелі та чотири кабелі SATA.

Дизайн і особливості плати

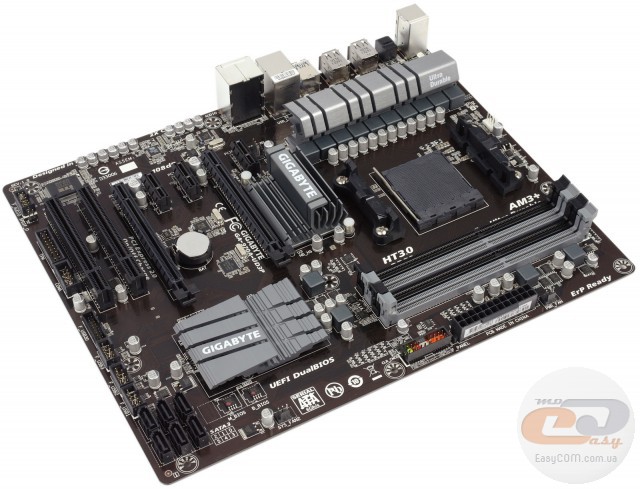

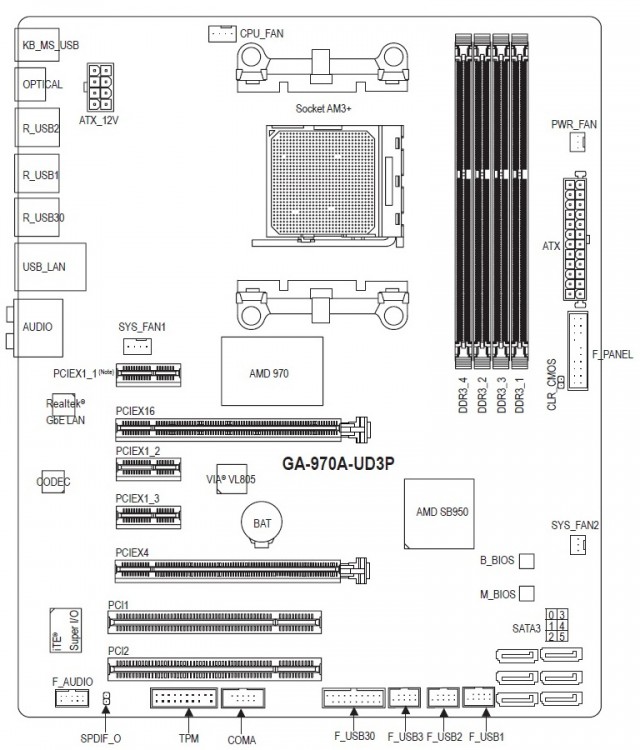

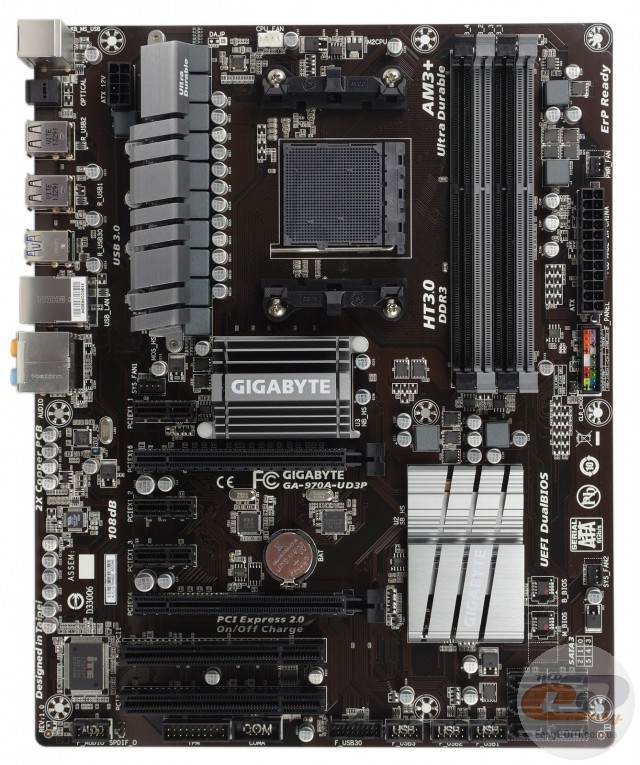

Незважаючи на свою доступну вартість, GIGABYTE GA-970A-UD3P виглядає дуже приємно, не в останню чергу завдяки радіаторам сталевого фарбування, які відмінно відтінюють темно-коричневий колір друкованої плати. Що стосується компонування набортних елементів, то єдиним спірним моментом є розташування колодки підключення фронтальної панелі на правій стороні текстоліту, де ми звикли бачити роз’єм для виносної панелі з портами USB 3.0. В іншому всі елементи знаходяться на звичних місцях, тому ніяких особливих незручностей зі складанням системи на основі цієї моделі ви не відчуєте.

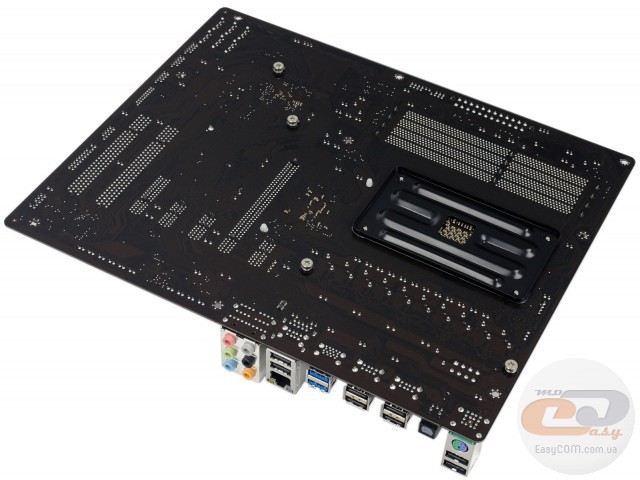

Зворотна сторона материнської плати зустрічає нас стандартною опорною пластиною процесорного роз’єму, а також кріпильними гвинтами двох із трьох присутніх на новинці радіаторів. Третій же, у свою чергу, закріплений за допомогою пластикових підпружинених кліпс і відповідає за охолодження північного мосту AMD 970.

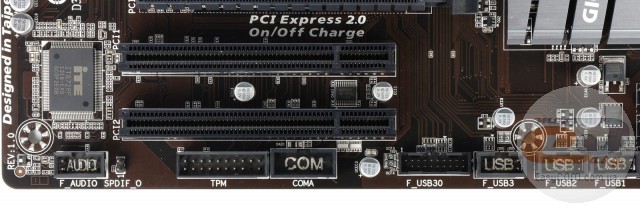

У нижній частині друкованої плати розташовані наступні порти та роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порти COM і TPM, три колодки для активації додаткових інтерфейсів USB 2.0, а також колодка підключення виносної панелі з портами USB 3.0. Усього на платі силами південного мосту AMD SB950 реалізована підтримка чотирнадцяти портів USB 2.0: шести внутрішніх і восьми на інтерфейсній панелі. Що ж стосується USB 3.0, то, оскільки мікросхема південного мосту не підтримує даний інтерфейс, чотири відповідні порти (два внутрішні та два на інтерфейсній панелі) реалізовані силами контролера VIA VL805, підключеного до чіпа AMD 970.

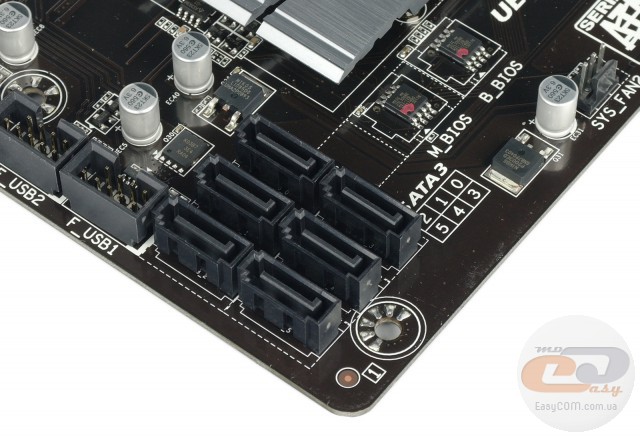

Можливості організації дискової підсистеми представлені шістьма портами SATA 6 Гбіт/с, які розташовані перпендикулярно поверхні плати та реалізовані силами південного мосту.

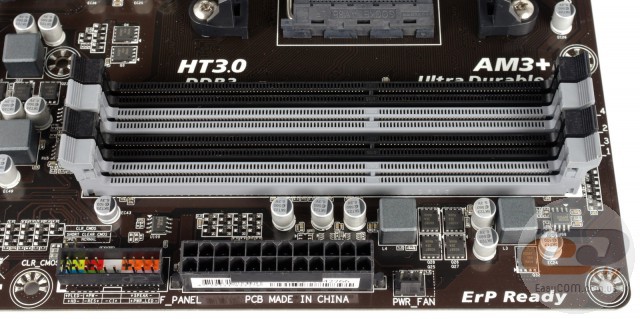

Материнська плата GIGABYTE GA-970A-UD3P оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі, для реалізації якого модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються планки пам'яті, що працюють на частотах до 1866 МГц у номінальному режимі та до 2000 МГц у розгоні. Максимальний обсяг пам'яті може становити 32 ГБ, чого повинно бути достатньо у більшості випадків.

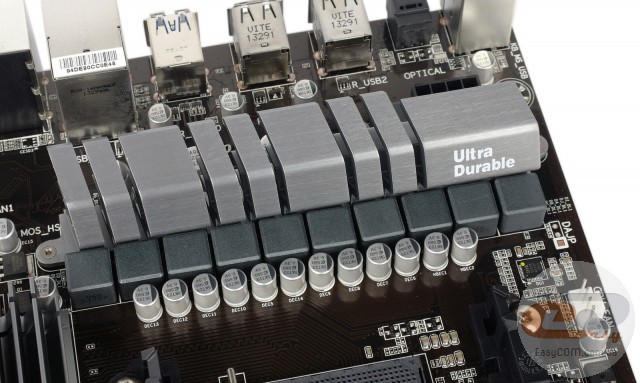

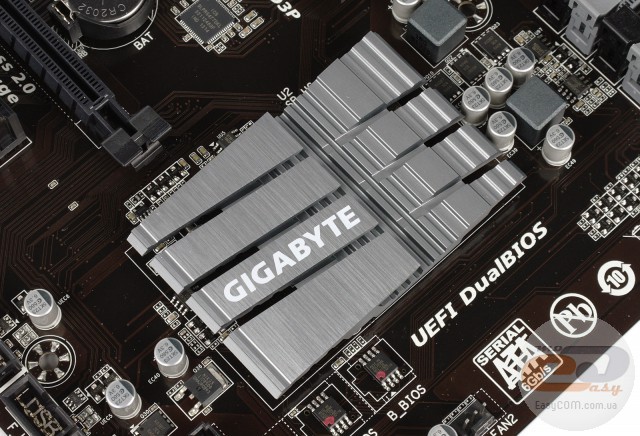

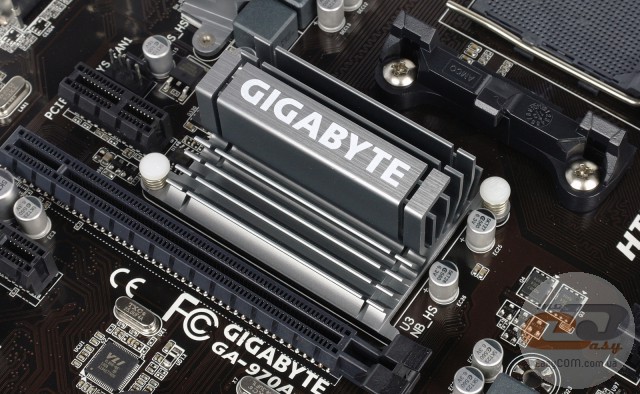

Система охолодження розглянутої плати складається з трьох алюмінієвих радіаторів. Перший накриває елементи підсистеми живлення процесора, другий сприяє охолодженню північного мосту AMD 970, у той час як третій у відповіді за температуру південного мосту AMD SB950. Як ми вже згадували, два з трьох радіаторів закріплені за допомогою гвинтів, а третій – за допомогою пластикових підпружинених кліпс. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження південного мосту AMD SB950 – 41,5°C;
• радіатор охолодження північного мосту AMD 970 – 53,4°C;
• радіатор охолодження елементів підсистеми живлення процесора – 45,2°C.

Отримані результати говорять про хорошу ефективність системи охолодження GIGABYTE GA-970A-UD3P.

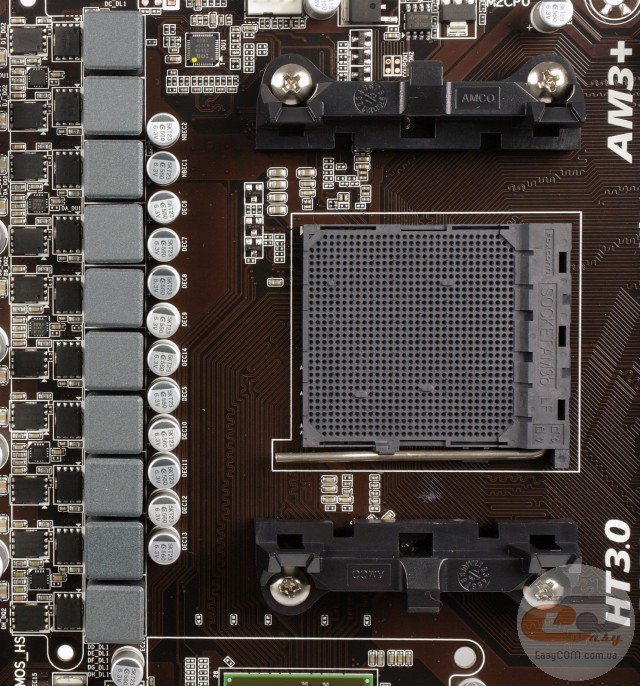

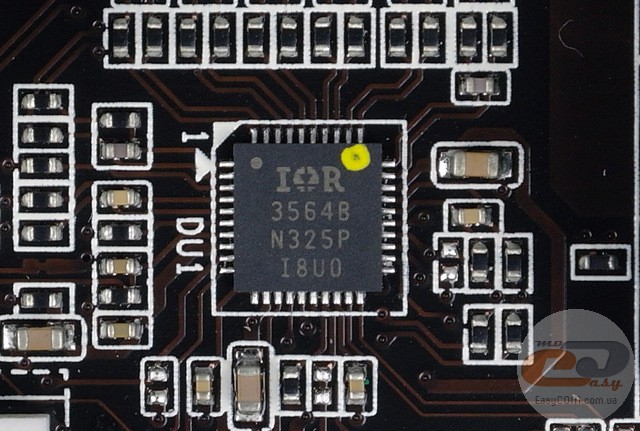

Живлення процесора здійснюється за посиленою 8+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері IR3564B. При цьому використовуються високоякісні комплектуючі відповідно до фірмової концепції Ultra Durable 4. До її складу ввійшли твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)).

Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

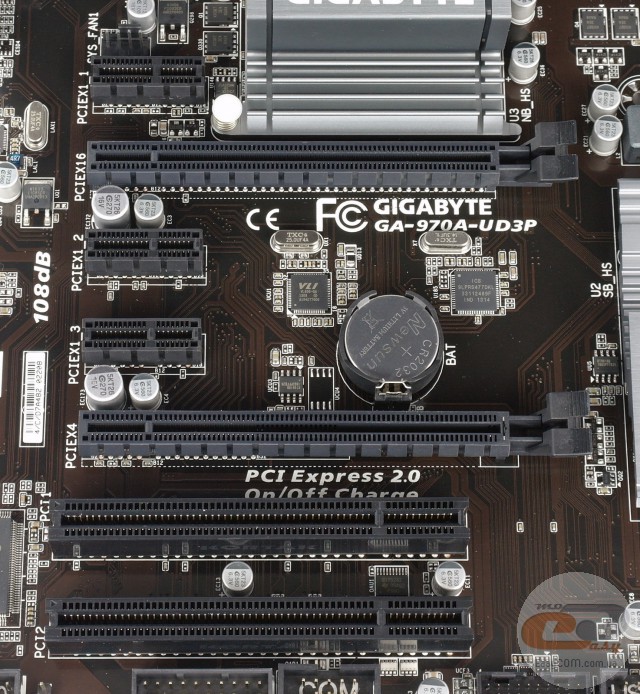

Можливості розширення функціональності моделі GIGABYTE GA-970A-UD3P представлені сімома слотами:

• PCI Express 2.0 x1;
• PCI Express 2.0 x16 (у режимі х16);
• PCI Express 2.0 x1;
• PCI Express 2.0 x1;
• PCI Express 2.0 x16 (у режимі х4);
• PCI;
• PCI.

Подібна конфігурація роз’ємів відмінно підійде для складання практично будь-якої конфігурації, за винятком ситуацій, де вам знадобляться дві та більше високопродуктивних відеокарт, потенціал яких не буде повністю розкритий з урахуванням розподілу ліній за схемою х16+х4.

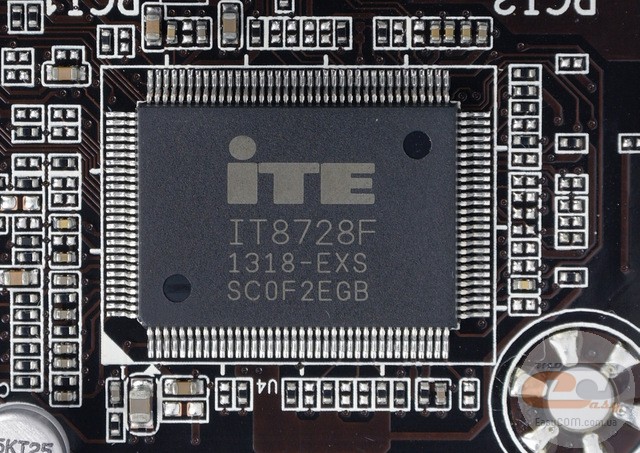

Можливості Multi I/O покладені на мікросхему ITE IT8728F, яка керує роботою портів PS/2 і COM, системних вертушок, а також забезпечує моніторинг.

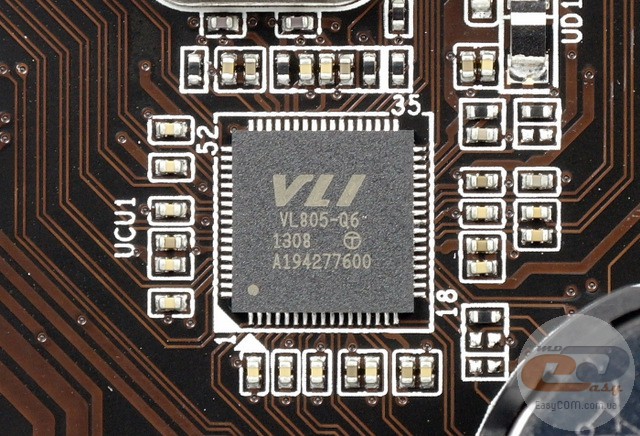

Робота чотирьох портів USB 3.0 реалізована силами контролера VIA VL805.

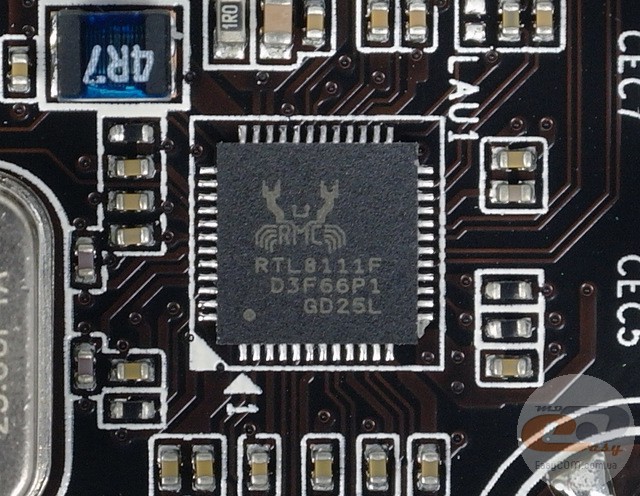

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111F.

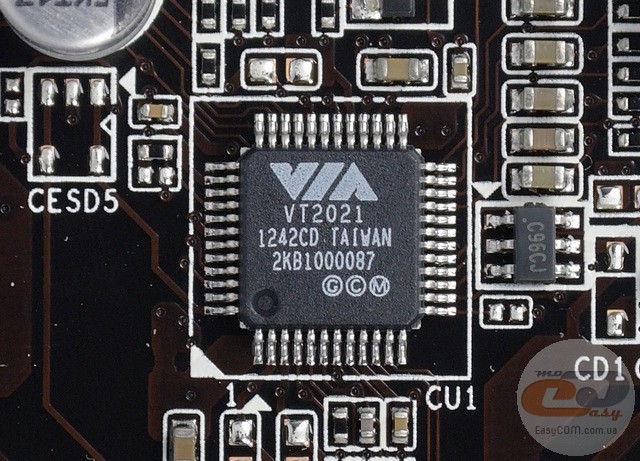

Звукова підсистема розглянутої материнської плати основана на HDA-кодеку 8-канального звуку VIA VT2021, який підтримує аудіосистеми форматів 2/4/5.1/7.1.

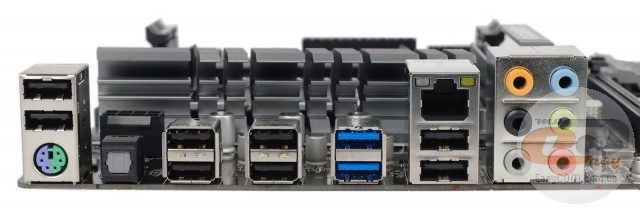

На інтерфейсну панель моделі GIGABYTE GA-970A-UD3P виведені наступні порти:

• 1 x LAN (RJ45);
• 2 x USB 3.0;
• 8 х USB 2.0;
• 1 х PS/2 (миша або клавіатура);
• 1 х Оптичний S/PDIF Out;
• 6 x аудіопортів.

Незважаючи на те, що материнська плата має досить лаконічний перелік портів на інтерфейсній панелі, висунути їй які-небудь претензії ми не можемо. Подібна конфігурація відмінно вписується в концепцію доступної моделі для масового споживача. Вона має відмінну перевагу у вигляді великої кількості портів USB, а також зручне підключення багатоканальної акустики та оптичний аудіовихід.

Для організації охолодження в даному пристрої є в наявності чотири роз’єми для підключення вентиляторів. Один з них служить для системи охолодження CPU, тоді як три інші призначені для підключення системних вентиляторів. Відзначимо, що 4-контактних роз’ємів тільки два, по одному для СО процесора та системного вентилятора, у той час як два інші роз’єми - 3-контактні.

UEFI BIOS

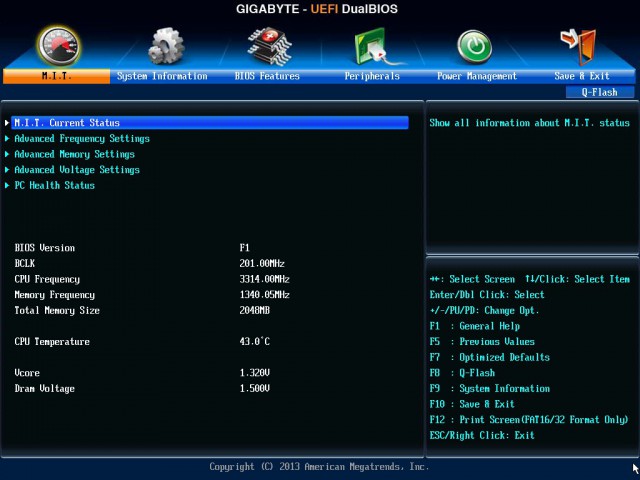

Материнська плата GIGABYTE GA-970A-UD3P оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має дві мікросхеми BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа.

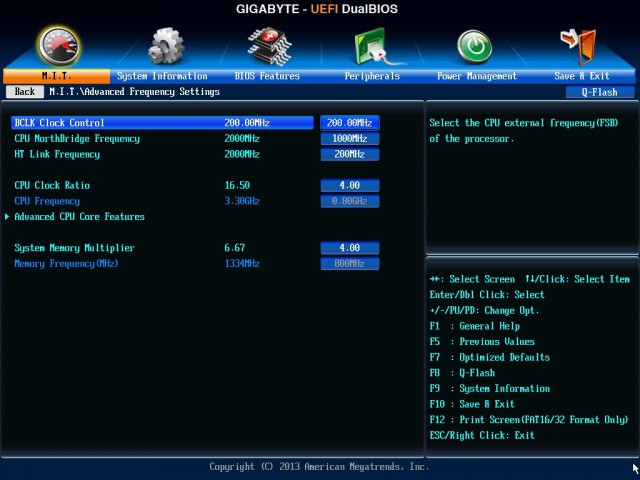

Більша частина налаштування, що стосуються продуктивності системи, згрупована в розділі «MB Intelligent Tweaker» («M.I.T.»), де вони зручно рознесені по тематичних підрозділах.

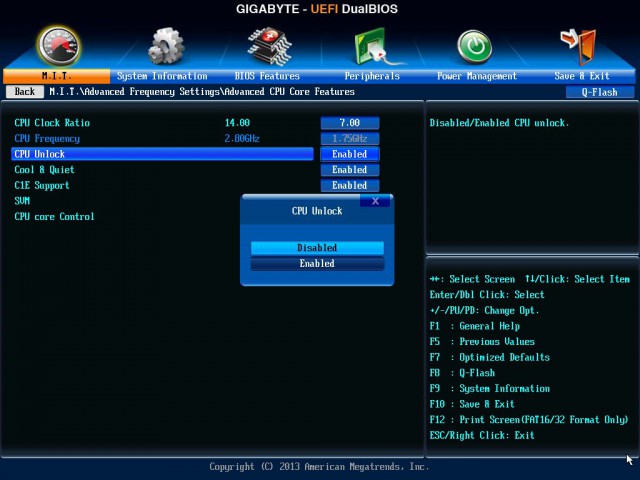

Немаловажливою перевагою тестованої моделі є можливість розблокування заблокованих ядер процесора.

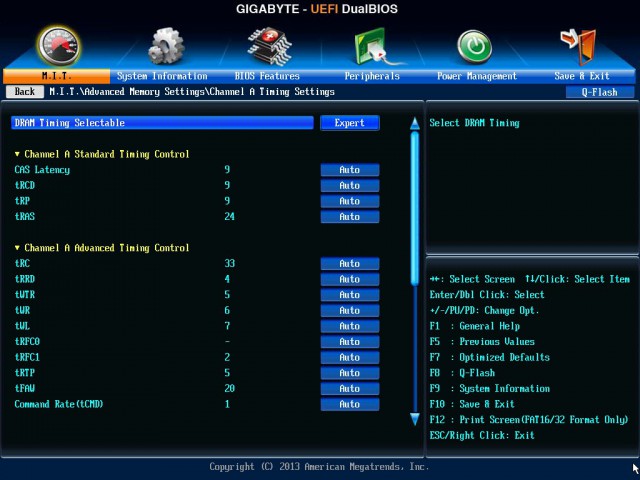

При необхідності, у підрозділі «Advanced Memory Settings» можна одержати доступ до регулювань затримок пам'яті.

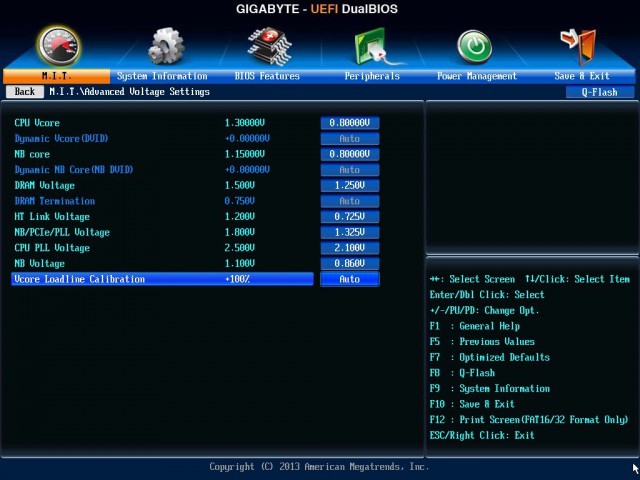

Також у наявності можливість тонкого налаштувань напруг на всіх основних компонентах системи.

Налаштування, необхідні для оптимізації системи, зведені в таблицю:

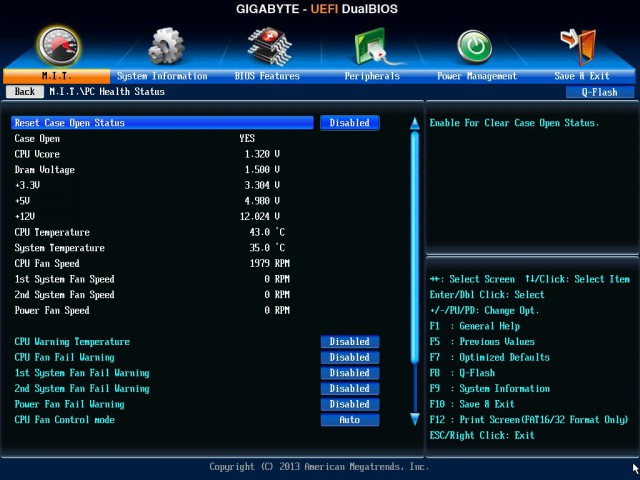

У розділі «PC Health Status» відкривається доступ до спостереження за температурою процесора та чіпсету, а також за швидкістю обертання встановлених вентиляторів.

Додатково можна стежити за:

• напругою на ядрі процесора;
• напругою на модулях пам'яті;
• напругою на лініях живлення +12В, +5В і +3,3В.

Окремо відзначимо можливість зняття «скріншотів» і підтримку російської мови.

Можливості розгону

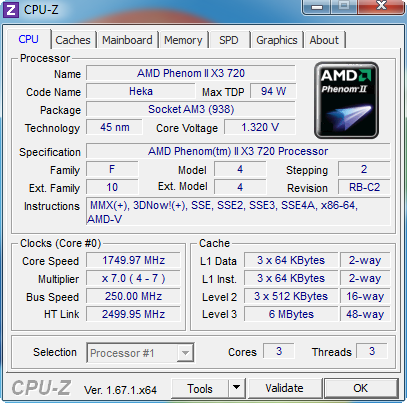

Оверклокерські можливості тестованого рішення перевірялися шляхом підвищення частоти тактового генератора, яка в підсумку склала 250 МГц, що є хорошим результатом.

Які-небудь можливості автоматичного розгону в GIGABYTE GA-970A-UD3P відсутні.

Тестування

Для перевірки можливостей материнської плати GIGABYTE GA-970A-UD3P використовувалося наступне обладнання:

Результати тестів

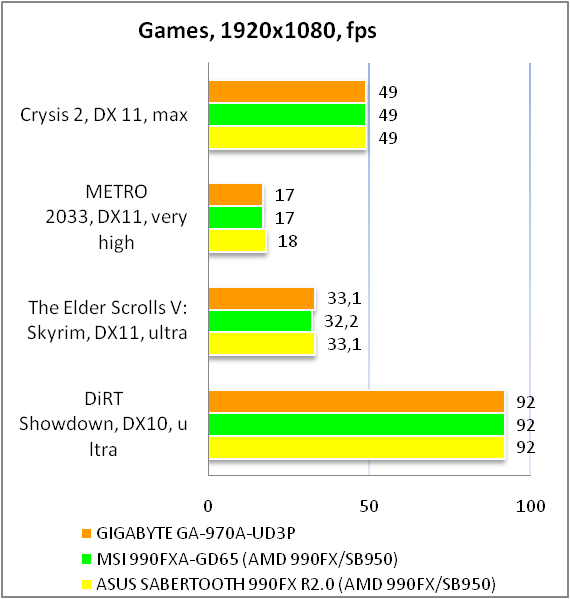

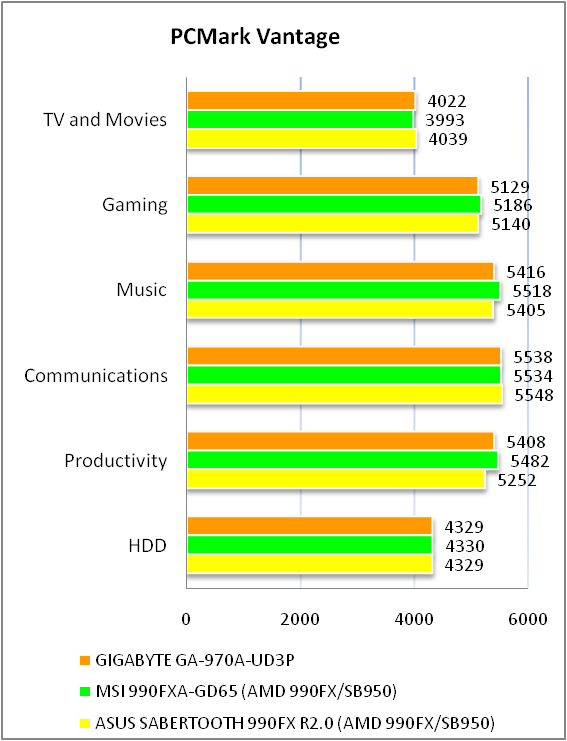

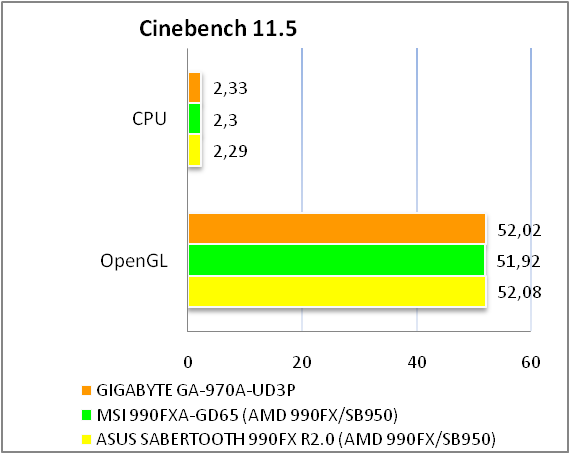

У процесі тестування материнська плата продемонструвала схожу продуктивність із більш дорогими моделями конкурентів, що підтверджує високу якість виконання цієї новинки й хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека VIA VT2021

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Встановлений кодек VIA VT2021 здатний забезпечити досить непогану якість звуку. Звичайно ж, він поступається за своїми можливостями флагманським рішенням від компанії Realtek, однак варто пам'ятати, що перед нами цілком доступна материнська плата, яка до того ж має хороший набір різноманітних слотів розширення, що при бажанні дозволить вам встановити будь-яку дискретну звукову плату.

Висновки

Материнську плату GIGABYTE GA-970A-UD3P, не лукавлячи, можна сміливо назвати відмінною представницею сегменту якісних і разом з тим цілком доступних рішень для роботи із процесорами компанії AMD. Незважаючи на поважний, за сучасними мірками, вік набору системної логіки (AMD 970 і AMD SB950), яка не підтримує сучасний інтерфейс USB 3.0, виробник вийшов з даної ситуації за допомогою стороннього контролера від компанії VIA. З урахуванням підтримки шести портів SATA 6 Гбіт/с це дозволяє новинці цілком відповідати вимогам користувачів ПК зразка 2013 року.

Мабуть, основними перевагами GIGABYTE GA-970A-UD3P є: її якісна елементна база, яка містить у собі твердотільні конденсатори та польові транзистори зі зниженим опором каналу; досить ефективна система охолодження й, що немаловажливо, доступна вартість (менше 100 доларів США).

Що стосується недоліків, то як такі вони відсутні. Перед купівлею варто лише пам'ятати про трохи нестандартне розташування колодки підключення фронтальної панелі, а також про те, що у випадку встановлення двох відеокарт ви одержите не найоптимальнішу схему розподілу ліній (х16+х4). Остання не дозволить повністю розкрити потенціал зв'язування із двох графічних прискорювачів.

У підсумку GIGABYTE GA-970A-UD3P може бути сміливо рекомендована до купівлі для складання продуктивного ПК з однією відеокартою та процесором компанії AMD для роз’єму Socket AM3+.

Переваги:

• концепція Ultra Durable 4, яка містить у собі якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
• підтримка портів USB 3.0 і SATA 6 Гбіт/с;
• наявність слотів розширення PCI;
• підтримка портів COM і PS/2;
• підтримка ряду фірмових технологій і утиліт;
• наявність двох мікросхем із прошиваннями BIOS;
• ефективне охолодження;
• доступна вартість.

Особливості:

• нестандартне розташування колодки підключення фронтальної панелі;
• при встановленні двох відеокарт лінії розподіляються за схемою х16+х4.

Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору продукції GIGABYTE, за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, AVerMedia, Intel, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
