Огляд і тестування материнської плати GIGABYTE GA-970A-DS3P

Продовжуємо знайомити вас з продукцією компанії GIGABYTE Technology, яка є одним із найбільших виробників комп'ютерних комплектуючих. Цього разу в огляді бере участь материнська плата GIGABYTE GA-970A-DS3P, створена на основі набору системної логіки AMD 970 / SB950. Вона є дійсно універсальним виробом і може бути використана для створення як недорогого комп'ютера на базі процесора AMD Athlon II, так і високопродуктивного рішення з використанням CPU лінійки AMD FX.



Специфікація материнської плати GIGABYTE GA-970A-DS3P:

Виробник	GIGABYTE Technology
Модель	GA-970A-DS3P
Мікросхеми північного / південного мостів	AMD 970 / SB950
Процесорний роз’єм	AMD Socket AM3+
Підтримувані процесори	AMD FX / Phenom II / Athlon II
Тип і частота використовуваної пам'яті	DDR3 1066 / 1333 / 1600 / 1866 (OC) / 2000 (OC) МГц
Підтримка пам'яті	4 x 1,5 В DIMM двоканальної архітектури Максимальний обсяг до 32 ГБ
Слоти розширення	1 x PCI Express 2.0 x16 (у режимі х16) 1 x PCI Express 2.0 x16 (у режимі х4) 3 x PCI Express 2.0 x1 2 x PCI
Дискова підсистема	6 x SATA 6 Гбіт/с з можливістю організації масивів SATA RAID 0, RAID 1, RAID 5, RAID 10 і JBOD
LAN	Гігабітний мережевий контролер Realtek RTL8111F (10/100/1000 Мбіт/с)
Звукова підсистема	2 / 4 / 5.1 / 7.1-канальна HD Audio на основі кодека Realtek ALC887
Живлення	24-контактний роз’єм живлення ATX 4-контактний ATX12V роз’єм живлення
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 2 x роз’єми підключення системних вентиляторів (3-контактні) 1 x роз’єм підключення системних вентиляторів (4-контактний)
Охолодження	Алюмінієвий радіатор на AMD 970 Алюмінієвий радіатор на AMD SB950 Алюмінієвий радіатор на елементах підсистеми живлення процесора
Зовнішні порти I/O	2 x PS/2 (клавіатура/миша) 1 x LAN (RJ45) 2 x USB 3.0 6 x USB 2.0 3 x аудіороз’єми
Внутрішні порти I/O	1 x USB 3.0 з підтримкою двох портів USB 3.0 3 x USB 2.0, кожний з підтримкою двох портів USB 2.0 1 x роз’єм S/PDIF Out 1 x аудіороз’єми передньої панелі 1 x роз’єм системної панелі 1 x перемикач Clear CMOS
BIOS	2 х 32 Мб AMI UEFI BIOS, PnP 1.0а, DMI 2.0, SM BIOS 2.6, ACPI 2.0а
Форм-фактор	ATX
Розміри	305 x 215 мм
Сайт виробника	GIGABYTE Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки



Все цены на GIGABYTE+GA-970A-DS3P

Варто відзначити особливість нижнього слоту PCI Express x16, який працює в режимі x4. Тому, якщо планується використання одного графічного адаптера, то встановлювати його потрібно у верхній роз’єм.

Упаковка та комплектація



Упаковка материнської плати виконана з глянцевого білого картону з якісною кольоровою поліграфією. У цілому оформлення досить приємне, а написи контрастні й добре помітні. Основну площу лицьової сторони займає великий логотип технології Ultra Durable 4 Classic, а також повна назва моделі. Додатково зазначені: використовуваний процесорний роз’єм та серія набору системної логіки, а також позначена підтримка процесорів лінійки AMD FX.



На задній частині є детальний опис усіх особливостей і переваг рішень GIGABYTE GA-970A-DS3P:

• застосування особливого типу скловолокна з якісним його укладанням, що дозволяє суттєво підвищити захист внутрішніх компонентів від вологи та вогкості;
• використання мікросхем з більш високим опором електростатичному розряду (ESD);
• наявність системи захисту від перепадів напруги живлення;
• застосування високоякісної елементної бази, здатної витримати високі температури та екстремальні умови експлуатації;
• наявність концепції GIGABYTE 333, яка передбачає використання портів USB 3.0, SATA 3.0 (SATA 6 Гбіт/с) і функції 3x USB Power Boost;
• застосування технології Dual UEFI BIOS, яка дозволяє відновити працездатність основної мікросхеми з прошиванням BIOS із резервного чіпа у випадку виникнення збою;
• підтримка технології об'єднання двох графічних прискорювачів AMD CrossFireX;
• використання технології On/Off Charge для швидкої зарядки портативної техніки, навіть якщо комп'ютер перебуває в сплячому режимі.

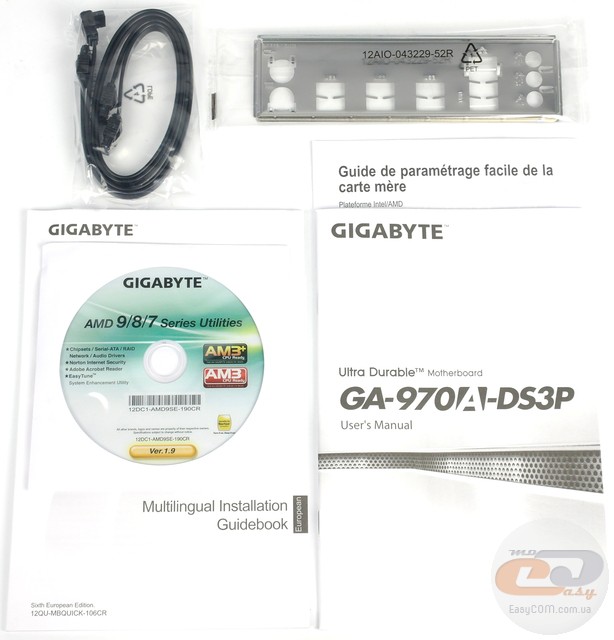

Комплект поставки GIGABYTE GA-970A-DS3P містить у собі тільки найбільш необхідне, щоб зберегти низьку вартість і доступність новинки:

• два кабелі SATA;
• заглушку інтерфейсної панелі;
• диск із програмним забезпеченням та драйверами;
• короткий і повний посібник користувача.

В цілому можна сказати, що комплектація достатня й задовольнить потреби більшості користувачів у даному ціновому класі.

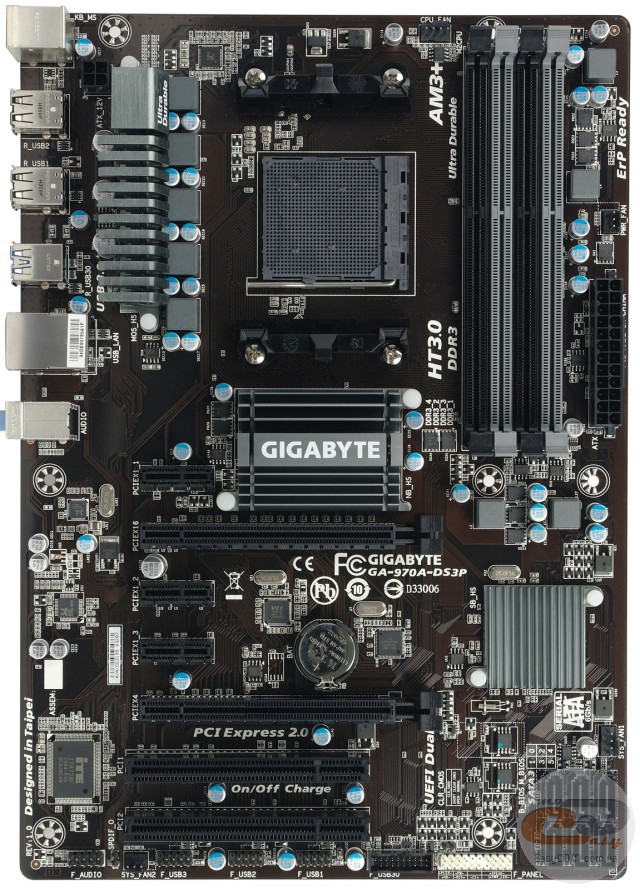

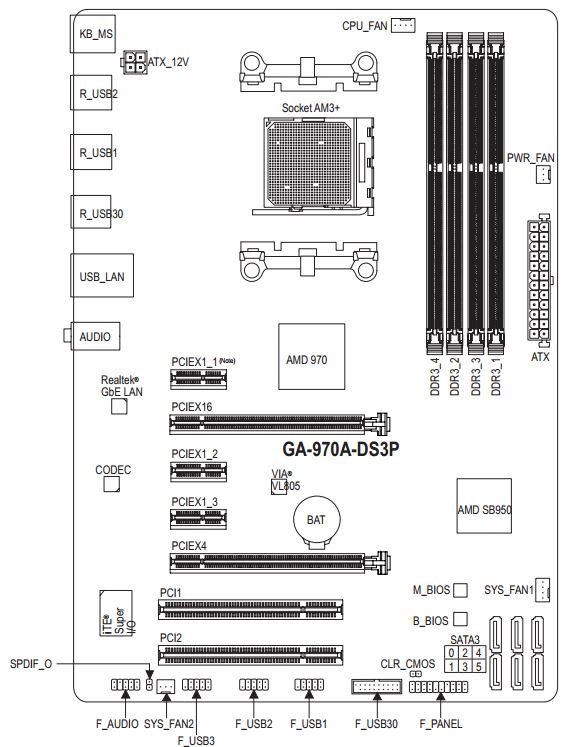

Дизайн і особливості плати



Новинка виконана на якісному текстоліті темно-коричневого кольору, який має підвищений захист від проникнення вологи. В оформленні радіаторів системи охолодження та інших компонентів переважають сірий і чорний кольори, що надає виробу досить стильний вигляд. Відзначимо зручне розташування портів SATA у правому нижньому куті, підключення яких не буде ускладнене в процесі експлуатації. Розміщенняприменя інших набортних елементів також не викликає дорікань. Єдиним незручним моментом може стати отвір для кріпильного гвинта в правому верхньому куті, який знаходиться дуже близько до слотів для модулів оперативної пам'яті.

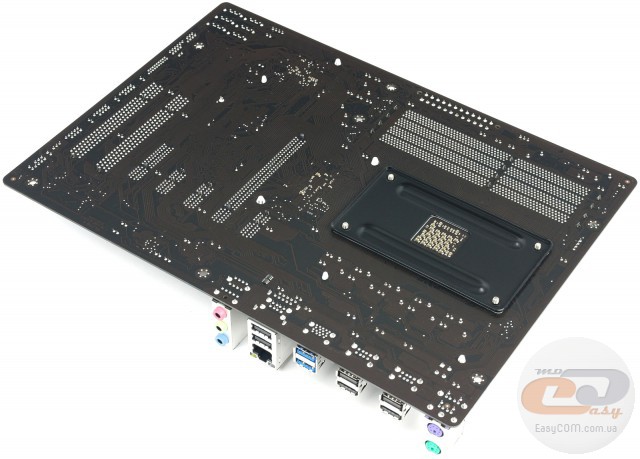

На звороті плати розташована досить велика опорна пластина процесорного роз’єму, пофарбована в чорний колір. Вона дозволить встановити масивний кулер на CPU без побоювання щодо пошкодження текстоліту. Також відзначаємо використання підпружинених кліпс для кріплення всіх набортних радіаторів.

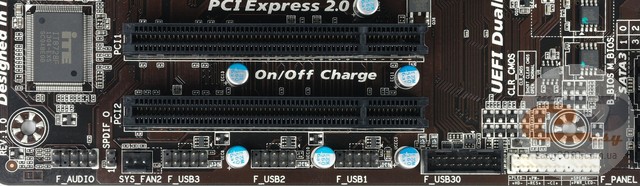

У нижній частині друкованої плати GIGABYTE GA-970A-DS3P розташовані такі роз’єми: колодка для підключення аудіопортів передньої панелі, S/PDIF Out, другий конектор для підключення системного вентилятора, дві колодки для додаткових інтерфейсів USB 2.0 і одна для USB 3.0, а також конектор для інтерфейсів передньої панелі.

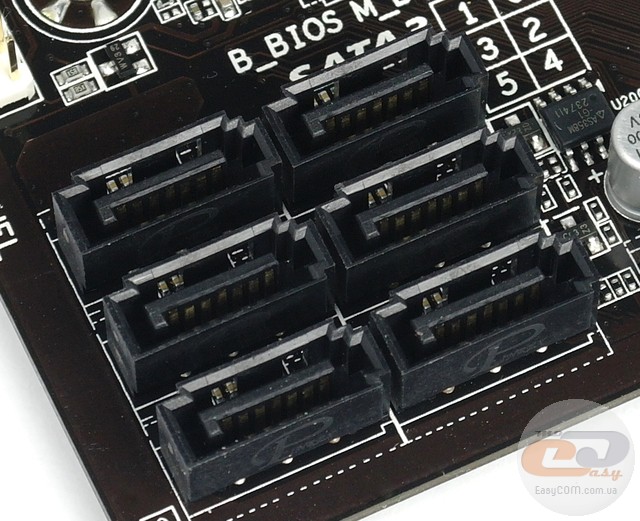

В куті зручно розташовані шість швидкісних портів SATA 6 Гбіт/с для підключення HDD- або SSD-накопичувачів. Усі вони підтримуються силами південного мосту AMD SB950. Такої кількості роз’ємів буде досить навіть для вимогливих користувачів.

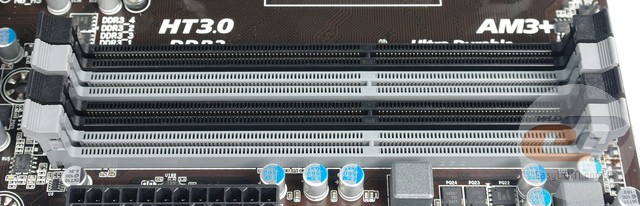

GIGABYTE GA-970A-DS3P оснащена чотирма DDR3 DIMM-слотами, які пофарбовані в різні кольори для зручності встановлення планок пам'яті у двохканальном режимі. Підтримуються модулі, які працюють на швидкостях від 1066 до 1600 МГц. А при використанні процесорів з роз’ємом Socket AM3+, користувач може встановлювати й більш продуктивні планки з частотами DDR3-1866 / 2000 МГц. У кожному разі загальний обсяг пам'яті при цьому може становити 32 ГБ.

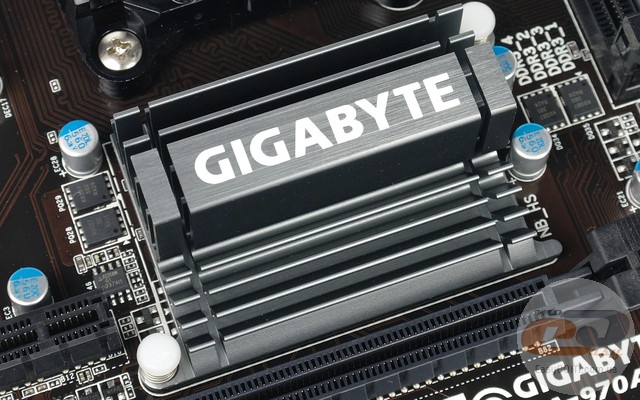

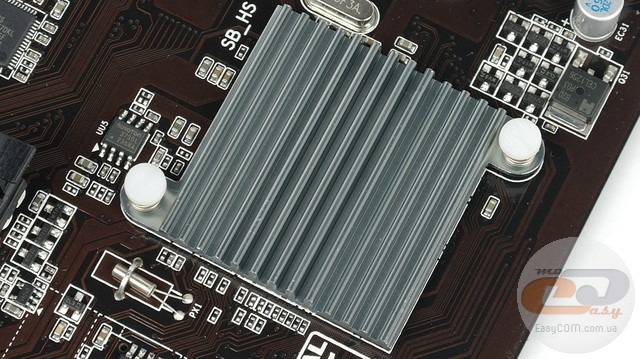

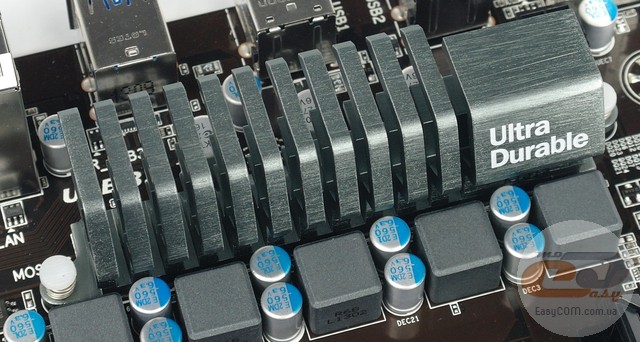

Система охолодження материнської плати складається з трьох радіаторів, які відводять і розсіюють тепло від мікросхем північного (AMD 970) і південного мосту (AMD SB950), а також від елементів підсистеми живлення центрального процесора. Усі вони використовують досить компактну ребристу конструкцію та закріплені за допомогою підпружинених кліпс. Під час проведення тестування температурні показники цих компонентів були наступними:

• радіатор охолодження AMD SB950 – 52,9°C;
• радіатор охолодження AMD 970– 43,8°C;
• радіатор охолодження підсистеми живлення – 37,6°C.

Як бачимо, найгарячішим у цьому випадку був південний міст, температура якого досягала 52,9°C. Але таке нагрівання в кожному разі не можна назвати великим, тому можна стверджувати, що система охолодження GIGABYTE GA-970A-DS3P повністю справляється зі своїм завданням.

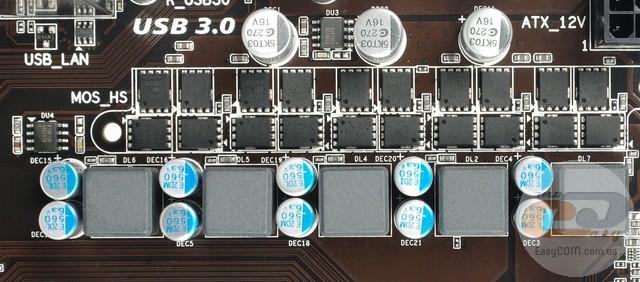

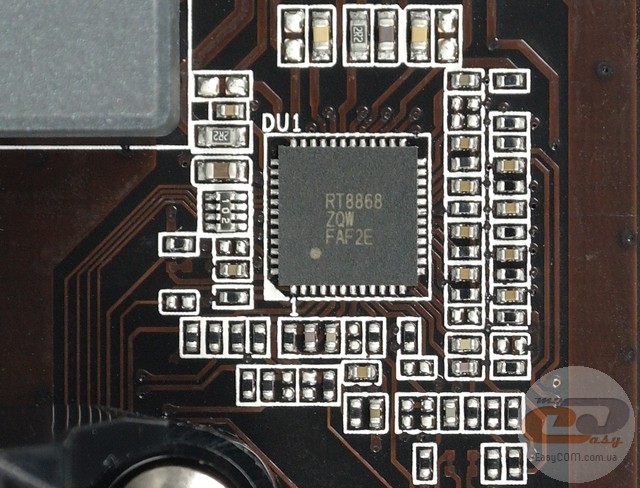

Живлення процесора здійснюється за 4+1 фазною схемою. У якості контролера виступає Richtek RT8868, який може підтримувати від однієї до чотирьох фаз живлення. Всі компоненти даної підсистеми відповідають фірмовій концепції Ultra Durable 4 Classic і мають високу відмовостійкість та надійність. Для подачі напруги живлення використовуються 24-контактний і 4-контактний роз’єми.

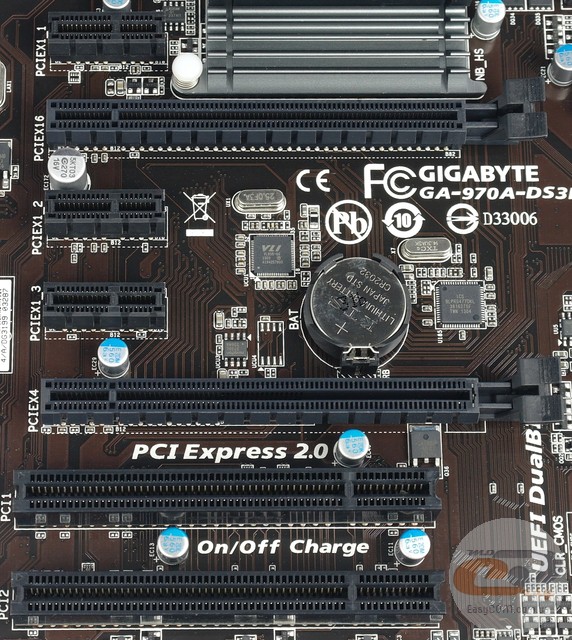

Тестована новинка може похвалитися широким набором роз’ємів для карт розширень, серед яких є:

• PCI Express 2.0 x1;
• PCI Express 2.0 x16 (у режимі х16);
• PCI Express 2.0 x1;
• PCI Express 2.0 x1;
• PCI Express 2.0 x16 (у режимі х4);
• PCI;
• PCI.

Така велика кількість роз’ємів дозволить без труднощів встановити не тільки флагманський графічний прискорювач із багатослотовою системою охолодження, але й дискретну звукову карту, перетворивши тим самим комп'ютер у потужну ігрову станцію. Навіть незважаючи на те, що всі порти PCI Express працюють за стандартом 2.0, це не повинно стати «пляшковим горлечком» конфігурації, оскільки пропускної здатності в кожному разі буде досить для оптимальної роботи сучасних відеокарт. Також відзначимо, що технологія AMD CrossFireX на цій моделі не буде оптимальним чином використовувати обчислювальні ресурси двох графічних адаптерів, оскільки другий роз’єм має у своєму розпорядженні всього 4 лінії. Проте, він може з успіхом застосовуватися для встановлення інших карт розширення, не настільки вимогливих до його пропускної здатності.

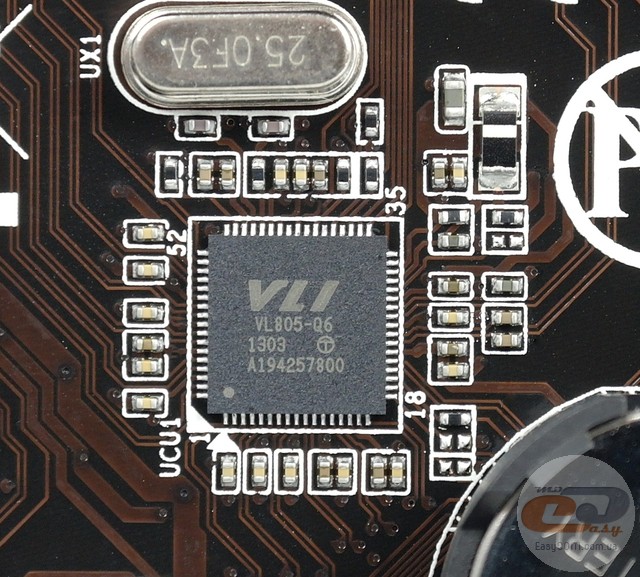

Оскільки північний міст AMD 970 не підтримує роботу портів USB 3.0 самостійно, то підтримка чотирьох даних інтерфейсів (двох внутрішніх та двох на інтерфейсній панелі) реалізована за допомогою додаткового контролера VIA VL805-Q6. У його обов'язки входить забезпечення зворотної сумісності з портами USB 2.0, а також підтримка зарядки портативних пристроїв із підвищеними вимогами до сили струму.

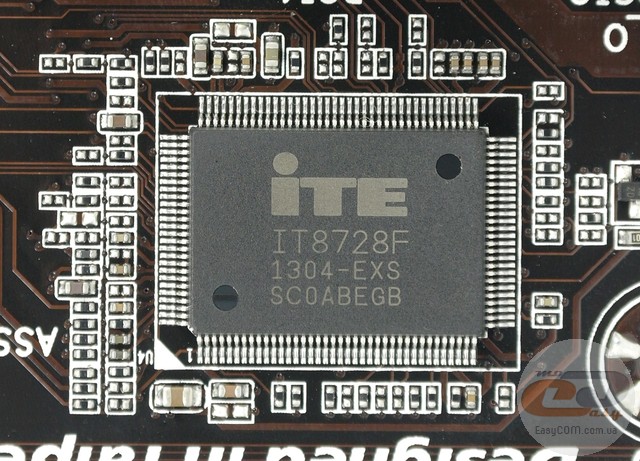

У якості контролера Multi I/O виступає мікросхема ITE IT8728F, яка керує портами PS/2 і забезпечує моніторинг.

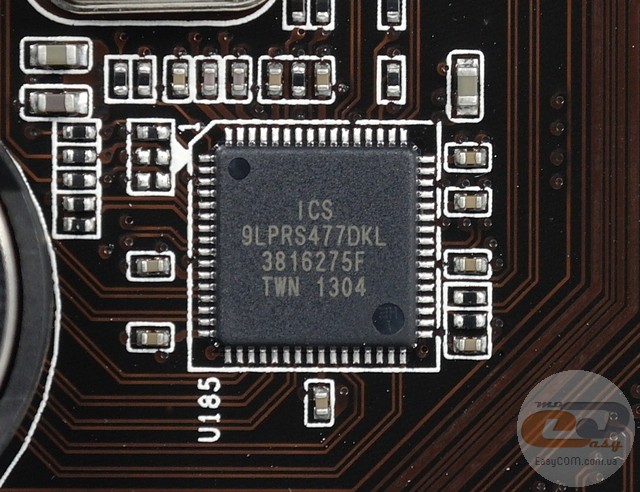

Функцію дільника частоти на платі виконує мікросхема PLL ICS 9LPRS477.

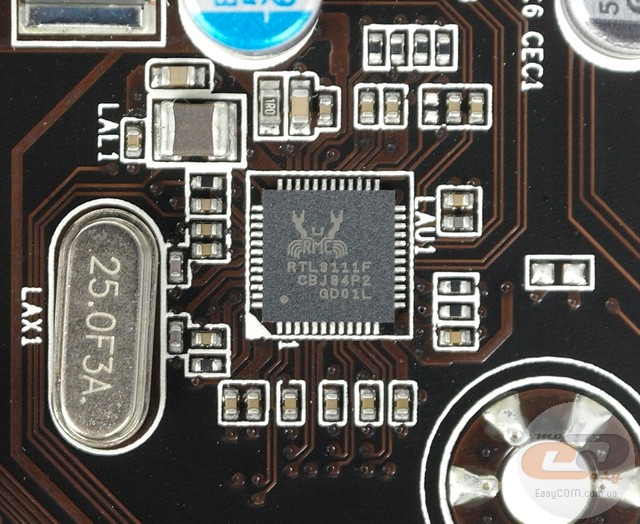

Для мережевого з'єднання використовується гігабітний LAN-контролер Realtek RTL8111F. Він не тільки може працювати на швидкості 10/100/1000 Мбіт/c, але й підтримує такі сучасні технології, як Wake-on-LAN і віддалене керування по мережі.

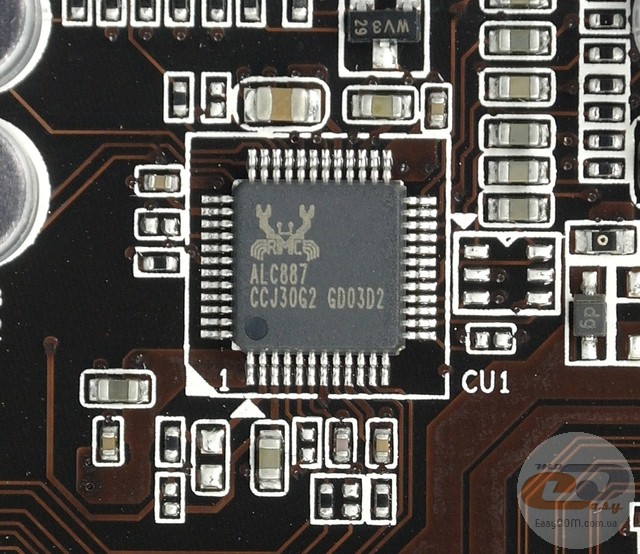

«Серцем» звукової підсистеми є контролер Realtek ALC887, який підтримує частоту дискретизації до 192 кГц і може виводити восьмиканальний звук.

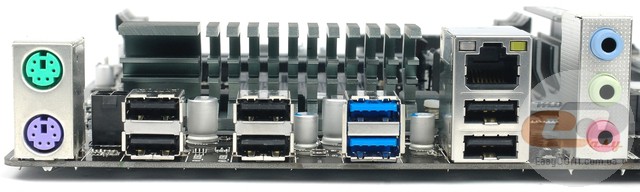

Інтерфейсна панель GIGABYTE GA-970A-DS3P містить такі роз’єми:

• 2 х PS/2 (миша та клавіатура);
• 6 х USB 2.0;
• 2 x USB 3.0;
• 1 x LAN (RJ45);
• 3 x аудіопорти.

Такий набір інтерфейсів цілком відповідає позиціонуванню новинки як основи для недорого, але продуктивного ПК. Відзначимо велику кількість портів USB 2.0, присутність двох високошвидкісних інтерфейсів USB 3.0, а також окремі роз’єми PS/2 для миші та клавіатури. У той же час усього три аудіопорти можуть викликати незручність при підключенні багатоканальної акустики. Також перешкодою при складанні мультимедійного комп'ютера на базі даної материнської плати може стати й відсутність оптичного аудіовиходу.





Дана модель оснащена чотирма роз’ємами для підключення вентиляторів: один 4-контактний використовується для системи охолодження центрального процесора, а три інші (один 4-контактний і два 3-контактні) - для системних вентиляторів. Їхнє розташування є оптимальним і підключення не буде ускладнене в процесі експлуатації.

UEFI BIOS





Дві мікросхеми BIOS

Материнська плата GIGABYTE GA-970A-DS3P укомплектована мікрокодом UEFI BIOS від компанії American Megatrends, Inc. Він має приємний сучасний графічний інтерфейс, забезпечує можливість керування за допомогою миші та реалізує підтримку накопичувачів обсягом понад 3 ТБ. Завдяки технології Dual UEFI BIOS користувач має додатковий захист від можливих проблем при оновленні версії BIOS, адже працездатність основного прошивання можна відновити з резервної копії.

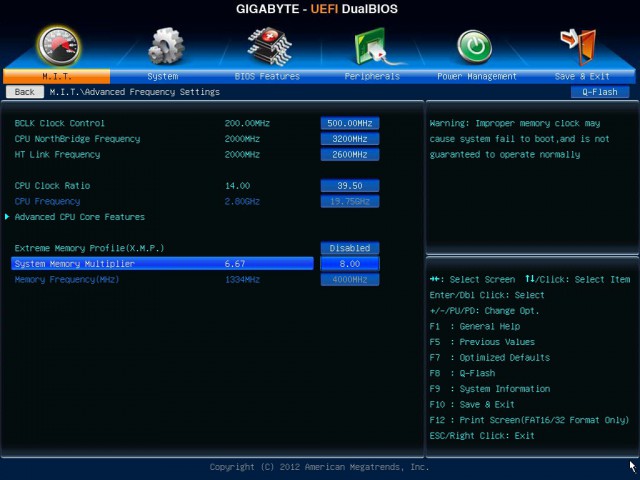

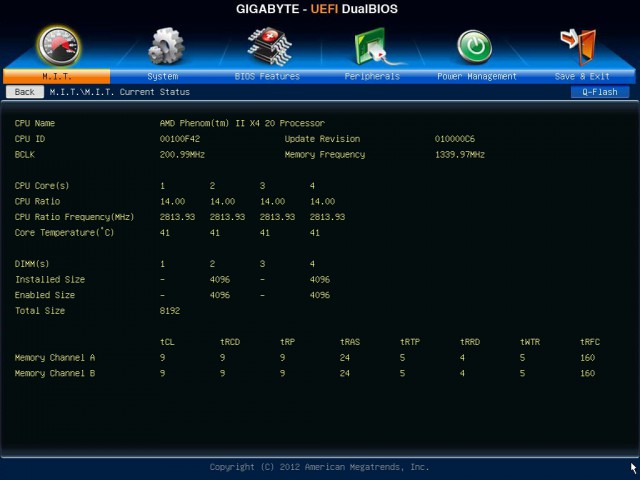

Основним розділом для оверклокерів в UEFI BIOS моделі GIGABYTE GA-970A-DS3P є «M.I.T.» («MB Intelligent Tweaker»), який дозволяє проводити моніторинг, розгін і тонке налаштування системи. У підкатегорії «M.I.T. Current Status» можна ознайомитися з детальною таблицею поточних показників внутрішніх сенсорів.



Є можливість ручного регулювання частот BCLK, центрального процесора та оперативної пам'яті шляхом зміни коефіцієнта множника. Так, наприклад, можна встановити частоту роботи тактового генератора аж до 500 МГц, а оперативної пам'яті - до 4000 МГц. Також можна розблокувати сховані ядра процесора в підрозділі «Advanced CPU Core Features».

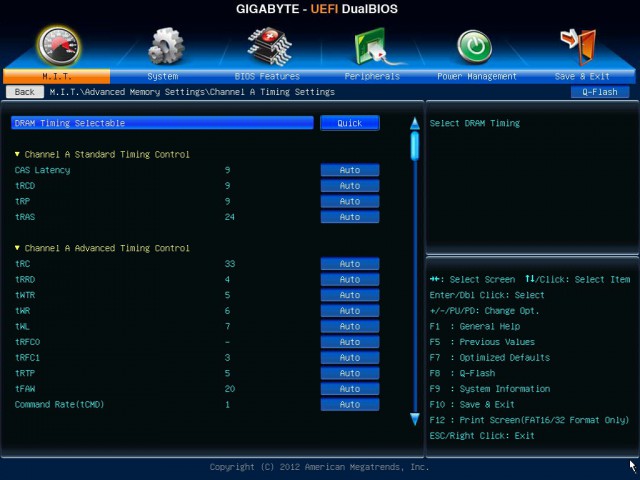

При бажанні є можливість тонкого налаштування затримок пам'яті. До того ж це можна здійснювати у двох режимах: «Quick» і «Expert».

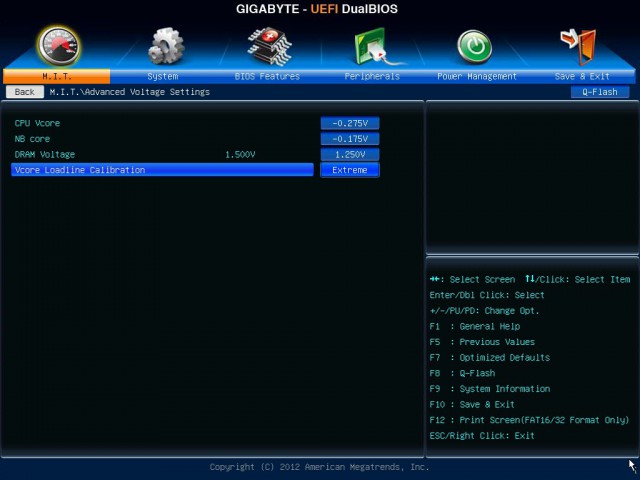

Розширені можливості доступні й у підрозділі «Advanced Voltage Settings», в якому є профілі «Normal» і «Extreme» для швидкого встановлення значень напруги.

Налаштування розгону та тонкого конфігурування системи для зручності зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Базова частота тактового генератора	BCLK Clock Control	200 – 500	1
	CPU NorthBridge Frequency	1000 – 3200	100
	HT Link Frequency	200 – 3200	100
Процесорний множник	CPU Clock Ratio	4 – MAX	0,5
Частота оперативної пам'яті	System Memory Multiplier	800 – 4000
Зміна напруги	CPU Vcore	-0,250 – +0,775	0,005
	NB core	-0,150 – +0,575	0,005
	DRAM Voltage	1,260 – 2,000	0,005
Таймінги оперативної пам'яті	Timing Control	CAS, tRCD, tRP, tRAS, tRC, tRRD, tWTR, tWR, tWL, tRFC0, tRFC1, tRTP, tFAW, tCMD

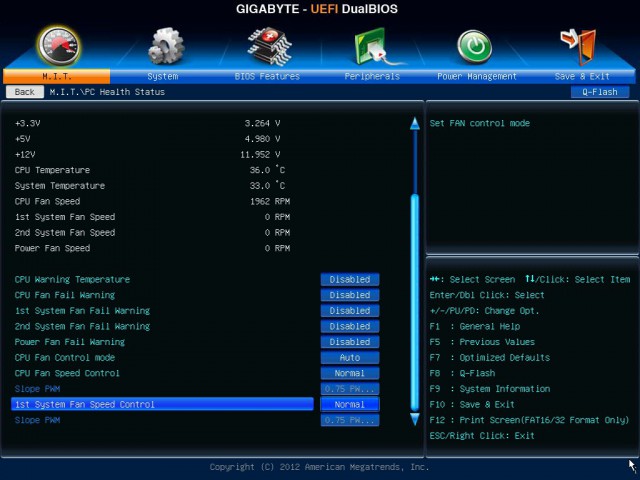

Підкатегорія «PC Health Status» призначена для автоматичного спостереження за станом компонентів комп'ютера з можливістю встановлення звукового сигналу у випадку перевищення граничних значень.

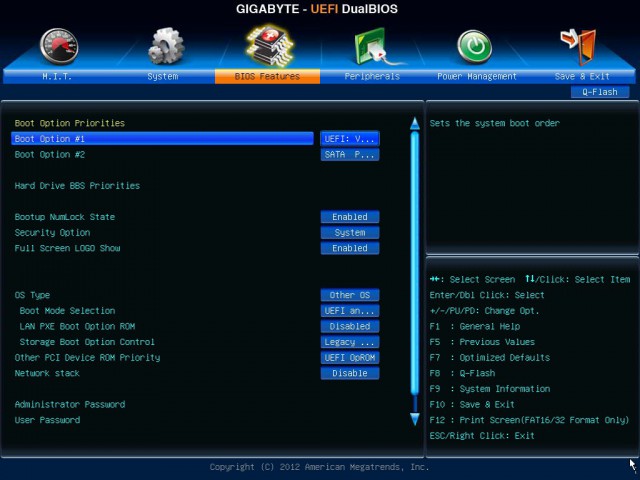

Розділ «BIOS Features» дозволяє визначити варіанти завантаження комп'ютера. Також є можливість вибрати, яка операційна система буде встановлена: Windows 8 або більш рання версія. Для безперешкодного встановлення ОС цей параметр потрібно встановити в першу чергу, відразу ж після складання комп'ютера.

Ще однією важливою особливістю, яку варто відзначити, є використання лише англійської мови в розділі «System».

Програмне забезпечення

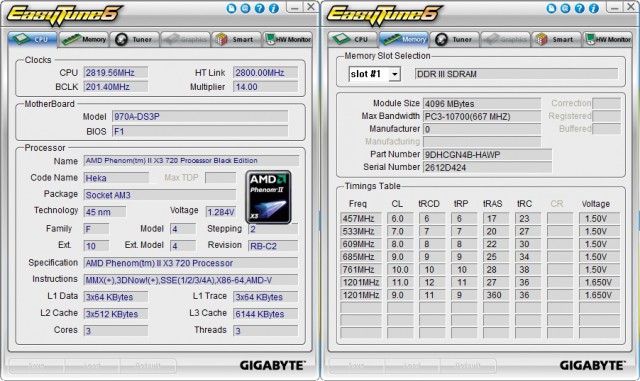

Материнська плата GIGABYTE GA-970A-DS3P комплектується утилітою GIGABYTE EasyTune6, яка дозволяє моніторити покази внутрішніх сенсорів і здійснювати розгін. Є можливість переглянути детальну інформацію про центральний процесор і оперативну пам'ять.

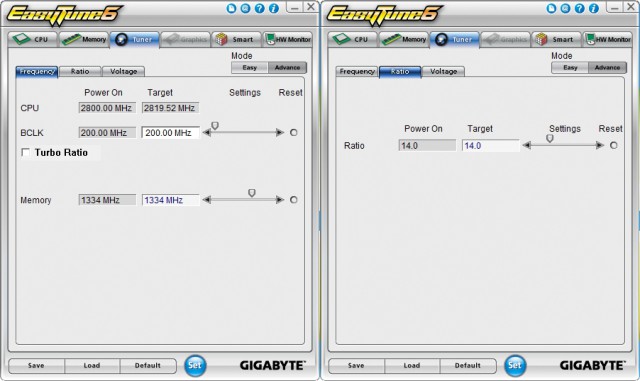

Розгін можна проводити шляхом зміни базової частоти тактового генератора (BCLK), збільшення швидкості оперативної пам'яті або задання коефіцієнта множника процесора.

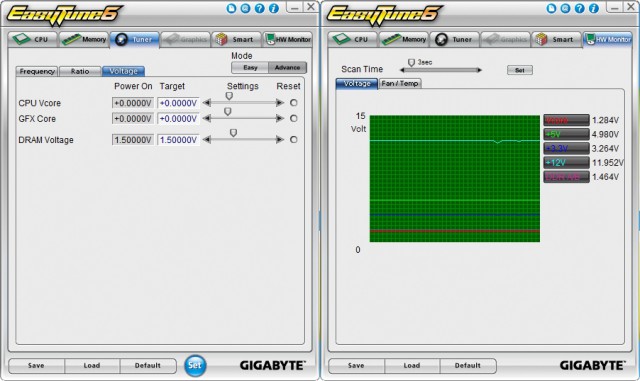

Також можна модифікувати напруги на основних компонентах і стежити за їхньою зміною в режимі реального часу за допомогою зручних графіків.

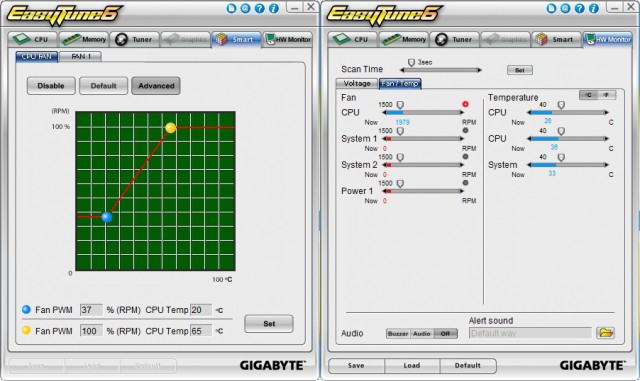

І останньою функцією є регулювання швидкості обертання вентиляторів, а також можливість встановлення звукового сигналу у випадку перевищення встановлених раніше значень швидкості обертання або температури компонентів.

У цілому можна сказати, що дана утиліта має всі основні функції по моніторингу та обслуговуванню материнської плати без необхідності входу в інтерфейс UEFI BIOS.

Можливості розгону





За допомогою функції CPU Unlock в UEFI BIOS нам без проблем вдалося розблокувати четверте ядро процесора AMD Phenom II X3 720. Разом із цим значно зростає тепловиділення CPU (з 94 до 125 Вт), тому варто завчасно подбати про якісну систему охолодження.

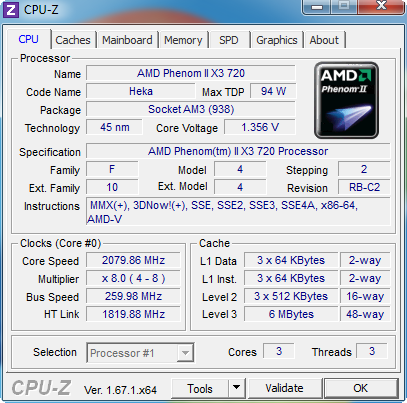

Розгін же здійснювався шляхом підняття частоти системної шини. Цей показник вдалося збільшити на 60 МГц, що є добрим результатом.

Тестування

Для перевірки можливостей материнської плати використовувалося наступне обладнання:

Процесор	AMD Phenom II X3 720, 2,8 ГГц, Socket AM3
Кулер	Scythe Kama Angle Rev.B
Оперативна пам'ять	2 x 4 ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP
Відеокарта	AMD Radeon HD 6970 2 ГБ GDDR5
Пристрій відеозахоплення	AVerMedia Live Gamer Portable
Жорсткий диск	Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ
Оптичний привід	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic X-560 Gold (SS-560KM Active PFC)
Корпус	CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

Результати тестів

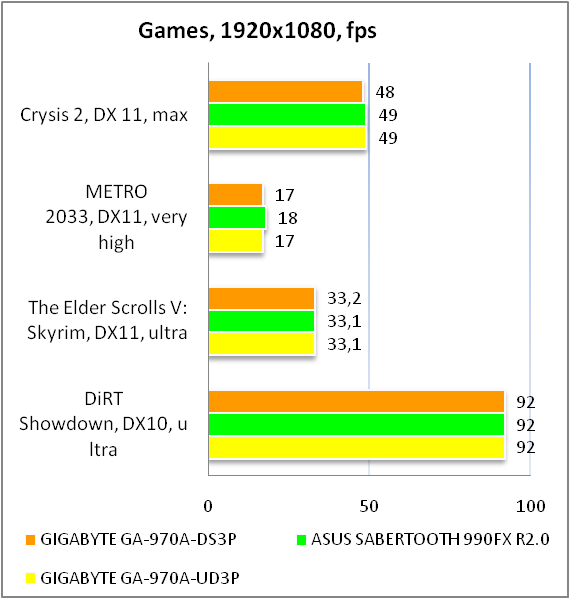

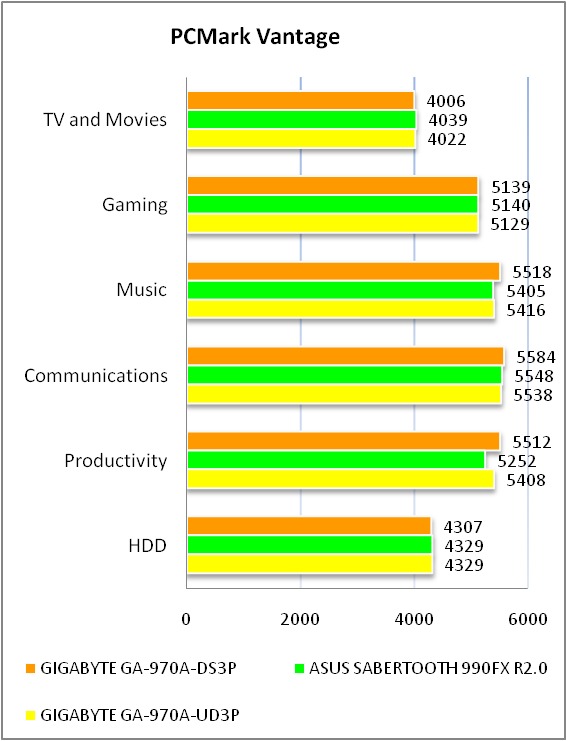

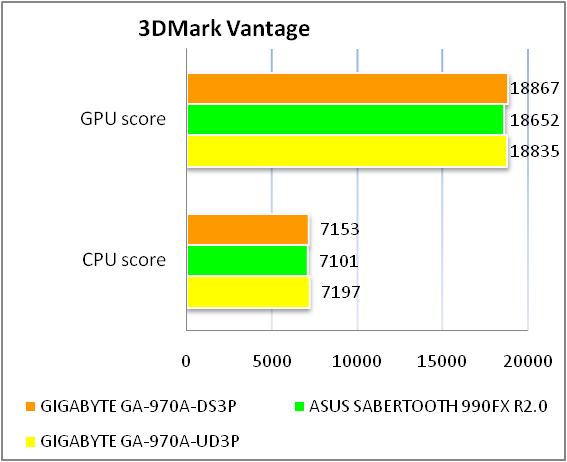

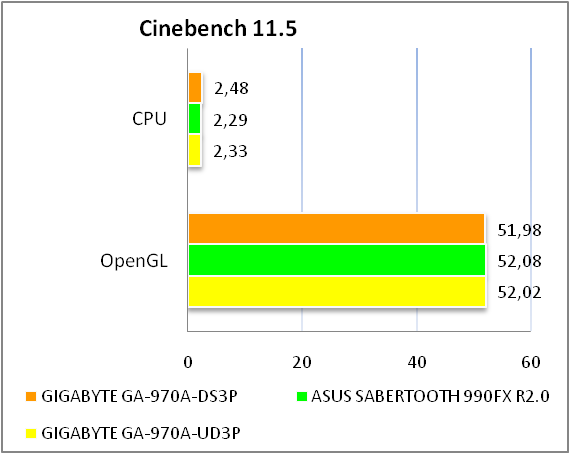

У процесі тестування GIGABYTE GA-970A-DS3P продемонструвала продуктивність, порівнянну з конкурентними аналогами. А якщо врахувати, що в порівнянні брала участь і материнська плата на більш функціональному наборі системної логіки AMD 990FX / SB950, то це ще більше збільшує конкурентні переваги новинки. Важливу роль відіграють також якісна елементна база та хороша оптимізація налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

16-біт, 44,1 кГц

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	-0.01, -0.05	Відмінно
Рівень шуму, дБ (А)	-85.1	Добре
Динамічний діапазон, дБ (А)	85.2	Добре
Гармонійні викривлення, %	0.0037	Дуже добре
Гармонійні викривлення + шум, дБ (A)	-76.2	Середньо
Інтермодуляційні викривлення + шум, %	0.018	Дуже добре
Взаємопроникнення каналів, дБ	-84.8	Дуже добре
Інтермодуляції на 10 кГц, %	0.017	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	-0.13, -0.11	Відмінно
Рівень шуму, дБ (А)	-90.2	Дуже добре
Динамічний діапазон, дБ (А)	90.4	Дуже добре
Гармонійні викривлення, %	0.0038	Дуже добре
Гармонійні викривлення + шум, дБ (A)	-78.6	Середньо
Інтермодуляційні викривлення + шум, %	0.0013	Дуже добре
Взаємопроникнення каналів, дБ	-83.2	Дуже добре
Інтермодуляції на 10 кГц, %	0.0011	Дуже добре
Загальна оцінка		Дуже добре

Інтегрований аудіокодек Realtek ALC887 продемонстрував дуже хорошу якість звучання, якої буде досить для більшості користувачів. Єдине, що може викликати деякі незручності при підключенні багатоканальної акустичної системи - мала кількість аудіопортів. Але в цьому випадку дуже до речним буде широкий вибір слотів для карт розширення PCI і PCI Express, які дозволяють встановити дискретну звукову карту.

Висновки

Материнська плата GIGABYTE GA-970A-DS3P є непоганим рішенням в якості основи для побудови доступного ігрового ПК.

Вона має хороший набір слотів для карт розширення та оперативної пам'яті, а також достатню кількість роз’ємів SATA 6 Гбіт/с, які до того ж дуже вдало розташовані в правому нижньому куті, що не викличе ускладнень при підключенні периферії та кабелів. Також дуже до речі наявність чотирьох портів USB 3.0 з можливістю швидкої зарядки від них портативних пристроїв.

Додатково GIGABYTE GA-970A-DS3P може похвалитися використанням якісної друкованої плати, продуктивної системи охолодження та надійної підсистеми живлення. Завдяки цьому можна розраховувати на її довгу й безперебійну службу навіть в екстремальних умовах експлуатації.

До особливостей можна віднести те, що другий слот PCI Express 2.0 x16 працює в режимі x4 і при встановленні двох графічних прискорювачів не дозволить досягнути максимальної продуктивності ігрової конфігурації. Також для деяких користувачів незручність може викликати мала кількість аудіопортів, особливо якщо планується підключення багатоканальної акустичної системи без додаткової дискретної аудіокарти.

Враховуючи хороші технічні характеристики та невелику вартість GIGABYTE GA-970A-DS3P, яка становить у середньому 620 грн. (74$), можна сміливо радити її в якості кандидата для купівлі в даній ціновій категорії.

Переваги:

• якісна елементна база відповідно до концепції Ultra Durable 4 Classic;
• якісна 4+1-фазна підсистема живлення;
• ефективна система охолодження;
• хороший набір слотів для карт розширення та портів SATA 6 Гбіт/с;
• наявність двох чіпів BIOS з підтримкою технології Dual UEFI BIOS;
• підтримка технології AMD CrossFireX;
• присутність портів USB 3.0;
• підтримка утиліти EasyTune6;
• низька вартість;

Особливості:

• незручне підключення багатоканальної акустики.
