Огляд і тестування материнської плати GIGABYTE GA-770T-USB3

14-05-2010

В асортименті материнських плат на чіпсетах AMD останнього покоління (маються на увазі, звісно рішення на чіпсетах 8-серії) все ще немає по-справжньому збалансованого рішення для масового споживача з оптимальним співвідношенням ціна/можливості, що пояснюється новизною чіпсету і обумовленими цим фактом націнками. Тому для масового сегмента ринку провідним виробникам материнських плат залишається модернізувати більш ранні рішення, для задоволення зростаючих вимог користувачів, впритул наближаючи можливості рішень попереднього покоління до таких у найсучасніших чіпсетів AMD. Одним з таких рішень, що націлене на масового споживача, є материнська плата GIGABYTE GA-770T-USB3 на наборі системної логіки AMD 770, яку сьогодні розглядаємо. Даний набір є рішенням для заощадливих споживачів, і материнські плати на його основі випускаються вже декілька років, однак можливості розглянутого сьогодні продукту виходять за межі бюджетного діапазону завдяки підтримці стандарту передачі даних USB 3.0, підтримці пам'яті DDR3 і гарному розгінному потенціалу.

GIGABYTE GA-770T-USB3

Специфікації материнської плати GIGABYTE GA-770T-USB3:

Виробник	GIGABYTE
Модель	GA-770T-USB3
Чіпсет	AMD 770 + AMD SB710
Процесорний роз’єм	Socket AM3
Підтримувані процесори	AMD Phenom II / AMD Athlon II
Використовувана пам'ять	DDR3 1666(OC)/1333/1066 МГц
Підтримка пам'яті	4 x 1.5V DDR3 DIMM слота з підтримкою до 16 ГБ пам'яті. Двоканальна архітектура пам'яті.
Слоти розширення	1 x PCI Express 2.0 x16 (16 ліній) 2 x PCI 4 x PCI Express x1
Дискова підсистема	Чіпсет SB710: 6 x SATA 3.0 Гб/с з підтримкою SATA RAID 0, 1, 10, JBOD 1 x IDE з підтримкою двох пристроїв ATA 133/100/66/33 Чіп NEC D720200F1: 2 x USB 3.0 Чіп iTE IT8720: 1 x FDD
LAN	Мережний LAN-контролер Realtek 8111D (10/100/1000) Мбіт/с
Звукова підсистема	8-канальний High-Definition Audio кодек Realtek ALC888
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення
Охолодження	Алюмінієвий радіатор на північному мосту; алюмінієвий радіатор на південному мосту.
Роз’єми для вентиляторів	1 x CPU 2 x корпусних вентиляторів 1 x Power
Зовнішні порти I/O	1 x PS/2 (Клавіатура) 1 x PS/2 (Миша) 1 x LAN (RJ45) порт 1 x S/PDIF оптичний вихід 1 x S/PDIF коаксіальний вихід 6 x USB 2.0/1.1 2 x USB 3.0/2.0 2 x IEEE 1394a 8 канальний аудіо вихід
Внутрішні порти I/O	2 x USB 2.0/1.1 1 x S/PDIF вихід 1 x S/PDIF вхід 6 x SATA 3.0 Гб/с 1 x IEEE 1394a 1 x IDE 1 x floppy disk drive 1 x COM 1 x LPT Аудіо роз’єм передньої панелі Роз’єм системної панелі
BIOS	2 x 8 Мб ПЗП AWARD BIOS PnP 1.0a, DMI 2.0, SM BIOS 2.4, ACPI 1.0b
Фірмові технології	@BIOS Q-Flash Download Center Xpress Install Xpress Recovery2 EasyTune Easy Energy Saver Virtual Dual BIOS
Комплектація	Посібник користувача 2 x SATA кабелю 1 x UltraDMA 100/66/33 кабель заглушка задньої панелі диск з драйверами і утилітами
Форм-фактор, розміри, мм	ATX 305 x 220
Сайт виробника	http://www.gigabyte.ru/ Нові версії BIOS і драйверів можна скачати зі сторінки підтримки.

Все цены на GIGABYTE GA-770T-USB3

GIGABYTE GA-770T-USB3

Незважаючи на те що материнська плата GIGABYTE GA-770T-USB3 належить до бюджетного сегмента ринку, вона впакована у привабливу картонну коробку з безліччю яскравих написів і фірмових емблем. На лицьовій стороні упаковки заявлені всі основні функції і технології, підтримувані даним продуктом. В першу чергу, звичайно, зроблена ставка на підтримці даною материнською платою стандарту передачі даних USB 3.0.

GIGABYTE GA-770T-USB3

На звороті упаковки є докладна інформація про можливості материнської плати. Тут зазначені можливості стандарту USB 3.0 та всі інші ключові особливості GIGABYTE GA-770T-USB3. Вся інформація на упаковці тільки англійською мовою.

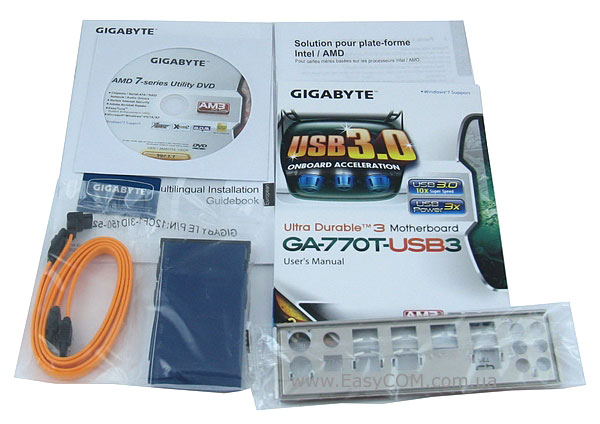

Комплект поставки материнської плати GIGABYTE GA-770T-USB3 має наступні компоненти:

посібник користувача;
2x SATA-кабеля;
1 x UltraDMA 100/66/33 кабель;
заглушку задньої панелі I/O Shield;
диск з драйверами і утилітами.

Як бачимо, комплектація небагата, є все необхідне для складання і початку роботи на ПК, але не більше, що, втім, є нормою для продуктів даного рівня.

GIGABYTE GA-770T-USB3

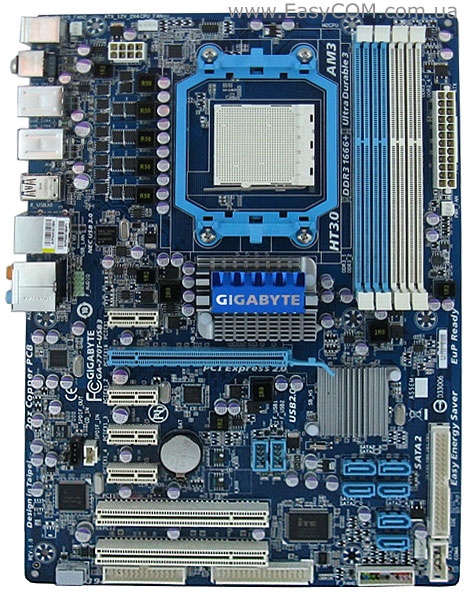

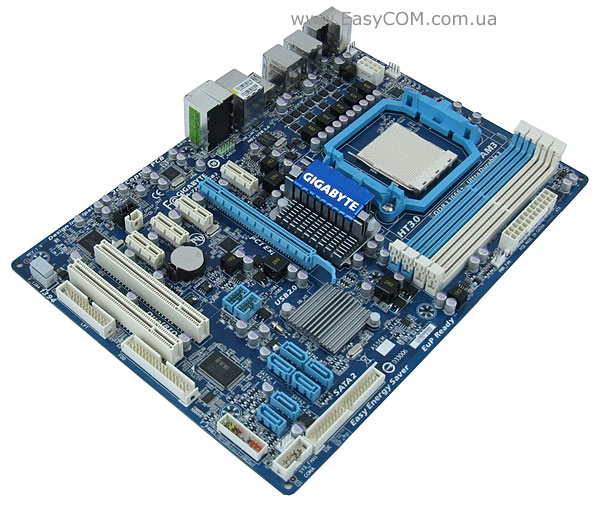

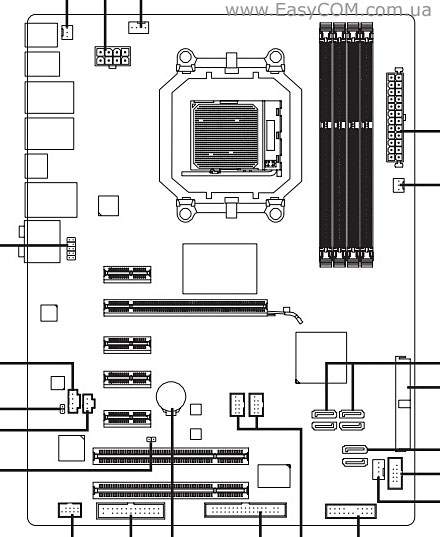

Розглянута сьогодні материнська плата GIGABYTE GA-770T-USB3 виконана на текстоліті темно-синього кольору і належить до форм-фактору ATX. Досить доступне рішення має все ще популярні в даному сегменті порти FDD і LPT. Їх розташування в нижній частині плати не буде створювати незручностей протягом експлуатації. Інші стратегічно важливі роз’єми (живлення, SATA, IDE) також зручно розташовані по краям плати.

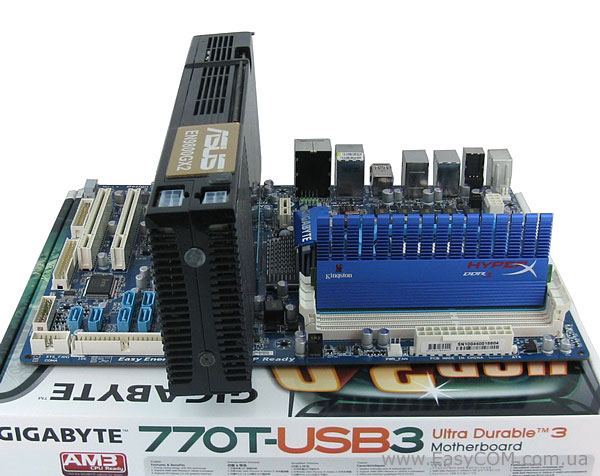

Встановлена великогабаритна відеокарта не перешкоджає вийманню модулів оперативної пам'яті зі слотів, роз’єм SATA і роз’єм IDE також залишаються доступні. Форма радіатора на північному мосту не перешкоджає встановленню габаритних карт розширення у верхній слот PCI Express x1.

GIGABYTE GA-770T-USB3

До єдиного недоліку компонування материнської плати GIGABYTE GA-770T-USB3 можна віднести відсутність кріпильного отвору в нижньому лівому куті плати, тому при необережному використанні можуть виникати перегини, які можуть привести до деформації плати.

GIGABYTE GA-770T-USB3

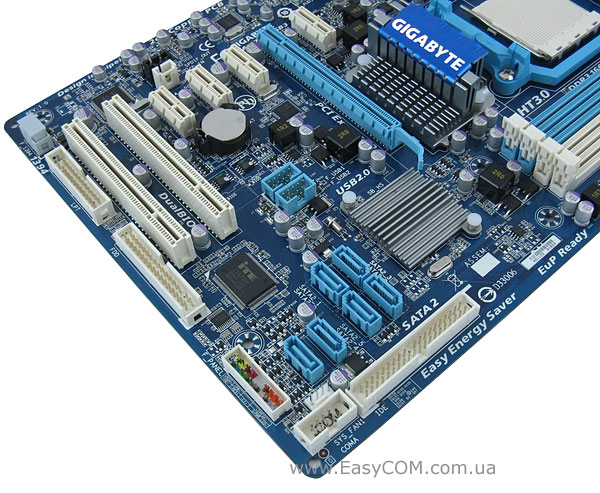

Материнська плата GIGABYTE GA-770T-USB3 має південний міст SB710. Можливості даного чіпа передбачають підтримку шести портів SATA 3.0 Гб/с, за допомогою яких можна організовувати RAID-масиви рівнів 0, 1, 10; підтримку одного IDE-порту з можливістю підключення двох пристроїв ATA 133/100/66/33. Також південний міст SB710 відповідає за функціонування 12 портів USB 2.0. На тестуємій материнській платі реалізовано тільки 10 портів USB 2.0, а ще два належать до стандарту USB 3.0, що мають керування окремим чіпом. Порти USB 2.0 розподілені ось так: 6 на задній панелі, і 2 внутрішніх, від кожного з яких можна вивести по два роз’єми.

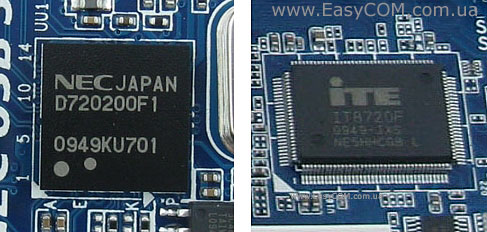

За підтримку двох портів USB 3.0 і флоппі-дисководу відповідають чіпи NEC D720200F1 і iTE IT8720 відповідно. Обидва роз’єми USB 3.0 виведені на інтерфейсну панель і марковані синім кольором.

GIGABYTE GA-770T-USB3

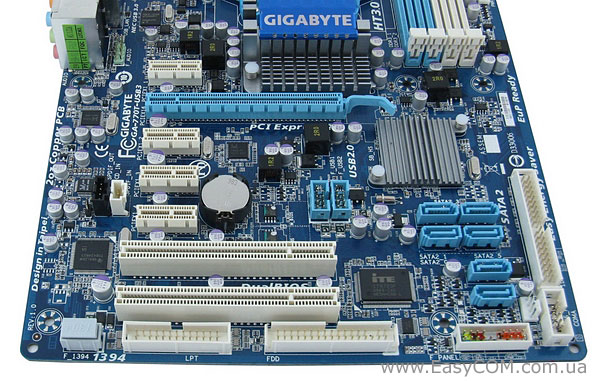

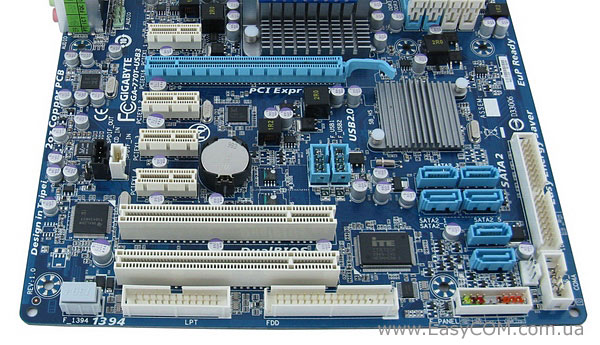

Підвищують функціональність материнської плати GIGABYTE GA-770T-USB3 сім слотів розширення. Вони розподілені ось так: 4 x PCI Express x1, 1 x PCI Express 2.0 x16 і 2 x PCI. Для слота PCI Express 2.0 x16 доступні всі 16 ліній PCIe.

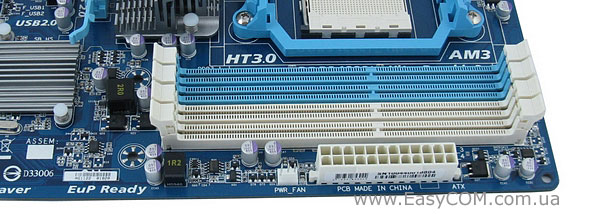

На материнській платі GIGABYTE GA-770T-USB3 встановлено чотири 240-контактних DIMM роз’єми двоканальної архітектури під оперативну пам'ять стандарту DDR3, максимальний об'єм якої обмежено 16 ГБ, а максимальна підтримувана частота становить 1666 МГц у режимі розгону.

GIGABYTE GA-770T-USB3

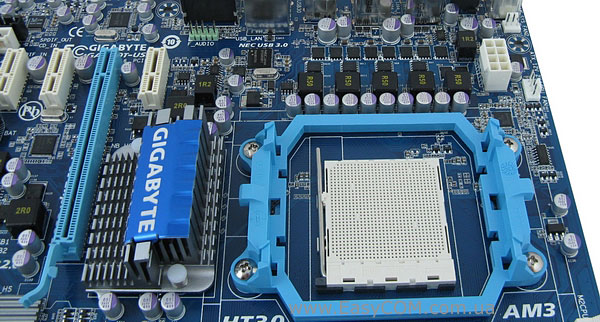

Живлення процесора на материнській платі GIGABYTE GA-770T-USB3 забезпечує 4+1-фазний стабілізатор, що має якісні компоненти – конденсатори полімерного типу і дроселі з феромагнітною серцевиною. Додаткове живлення процесора реалізує 8-контактний роз’єм ATX12V. Цілком стандартна система живлення для материнських плат такого рівня, крім того, вона забезпечує підтримку нових шестиядерних процесорів AMD.

GIGABYTE GA-770T-USB3

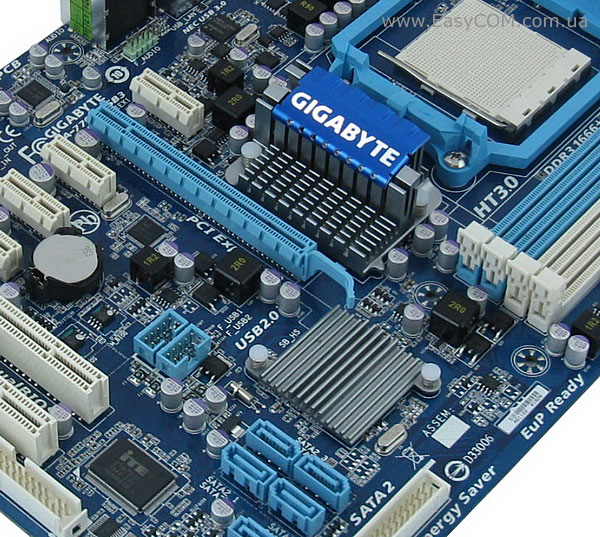

Система охолодження материнської плати складається з двох алюмінієвих радіаторів на чіпах північного і південного мостів. Під час тестування материнської плати температура північного мосту була 42°С, а ось південний міст прогрівся до 54°С, що, імовірно, пояснюється зовсім вже субтильним радіатором південного мосту. При необхідності зміни термоінтерфейса систему охолодження материнської плати можна демонтувати, хоча радіатори кріпляться до плати за допомогою не зовсім зручних пластикових фіксаторів.

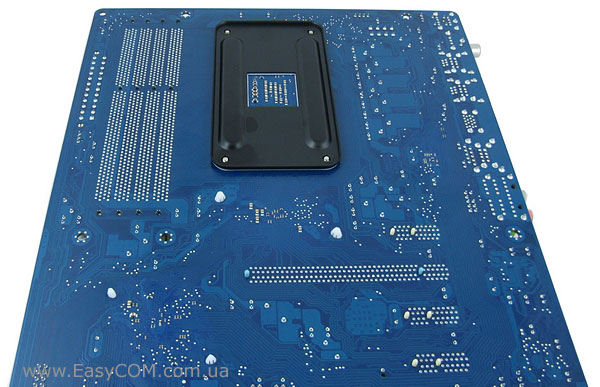

На звороті плати, є спеціальна опорна пластина, яка запобігає вигину материнської плати при встановленні процесорних кулерів.

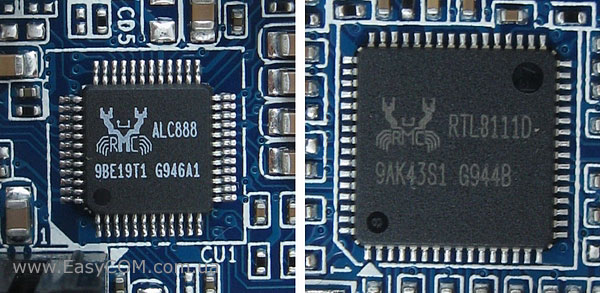

Звукова підсистема побудована на базі HDA-кодека 8-канального звуку Realtek ALC888, а для підтримки мережних з'єднань слугує гігабітний LAN-контролер Realtek RTL8111D.

GIGABYTE GA-770T-USB3

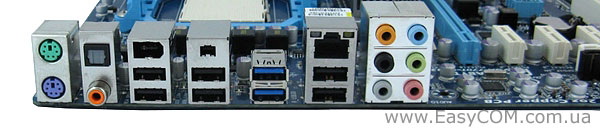

На інтерфейсну панель GIGABYTE GA-770T-USB3 виведені наступні порти:

роз’єм PS/2 для клавіатури;
роз’єм PS/2 для миші;
оптичний S/PDIF
коаксіальний S/PDIF
6 роз’ємів USB 2.0/1.1;
2 роз’єми USB 3.0/2.0;
2 роз’єми IEEE 1394a
роз’єм RJ45 для мережних з'єднань;
6 аналогових роз’ємів для підключення 8-канального звуку.

BIOS

BIOS материнської плати GIGABYTE GA-770T-USB3 розроблен на коді Award і має достатню кількість налаштувань для експериментів з розгоном системи.

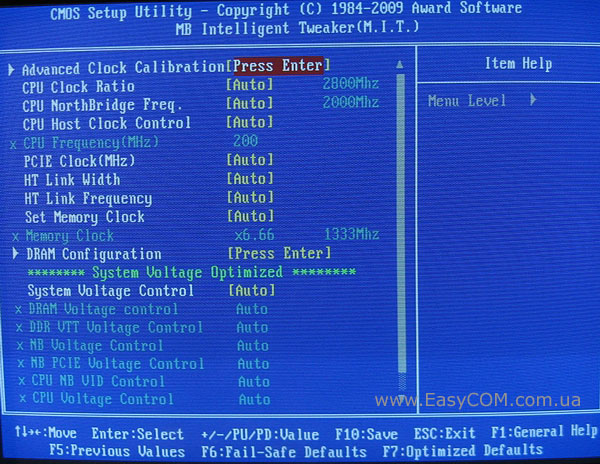

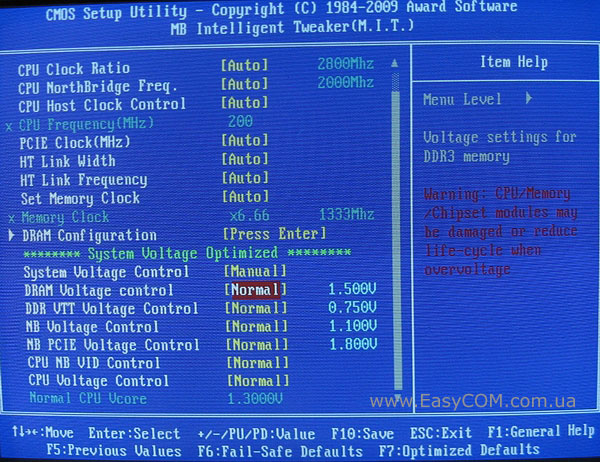

Всі необхідні для розгону налаштування згруповані в розділі «MB Intelligent Tweaker (M.I.T.)» і надають досить широкі можливості для тонкого налаштування системи за допомогою зміни наступних параметрів: частота і напруга живлення процесора, пам'яті, чіпсету; зміна множника процесора; налаштування таймінгів пам'яті і ін. Найпершим пунктом, у даному розділі є не менш важлива для оверклокерів функція «Advanced Clock Calibration», яка дозволяє розблокувати приховані ядра процесора. Для зручності сприйняття, всі основні налаштування, які можна змінити, були згруповані у наступну таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота FSB	CPU Frequency	200 – 500 МГц	1
Множник процесора	CPU Clock Ratio	5 – 35	0,5
Множник контролера пам'яті	CPU Northbridge Freq	5 – 20	1
Множник пам'яті	Memory Clock	4; 5,33; 6,66; 8.
Частота шини HT	HT Link Frequency	0.2 – 2.6 МГц	200 МГц
Частота шини PCI Express	PCIE Clock	100 – 150 МГц	1 МГц
Напруги живлення процесора	CPU Voltage Control	-0,6 – +0,6 В	0,025 В
Напруги живлення контролера пам'яті	CPU NB VID Control	-0,6 – +0,6 В	0,025 В
Напруга живлення пам'яті	DRAM Voltage Control	1,5 – 2,4 В	0,02 В
Напруга VTT пам'яті	DDR VTT Voltage Control	0,750 – 1,150 В	0,025 В
Напруга живлення шини PCI-E	NB PCIE Voltage Comtrol	1,8 – 2,2 В	0,02 В
Напруга живлення північного мосту	NB Voltage Control	1,1 – 1,8 В	0,02 В

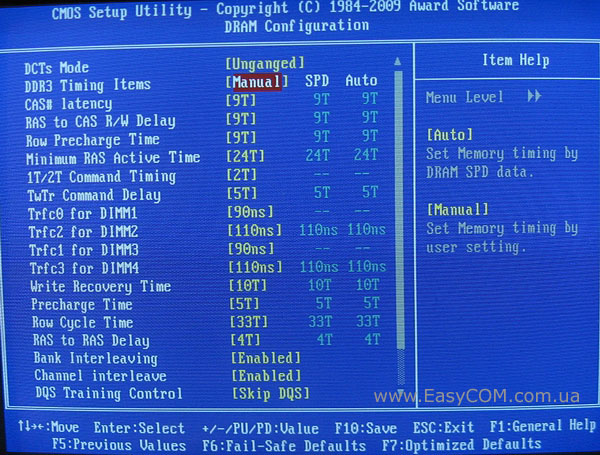

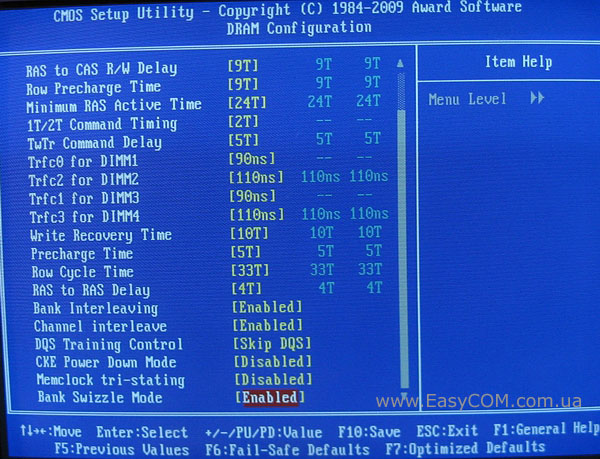

Доступ до налаштувань таймінгів оперативної пам'яті відкритий у пункті «DRAM Configuration» розділу «MB Intelligent Tweaker».

Можливості розгону

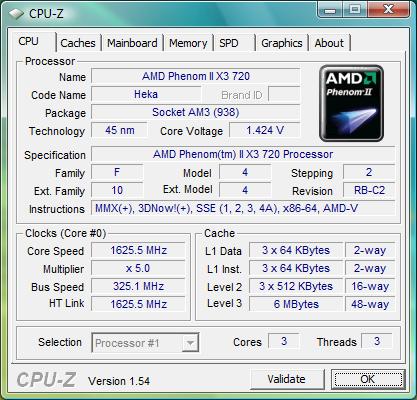

Можливості розгону системної шини материнської плати GIGABYTE GA-770T-USB3 з трьохядерного процесора досить високі, тактову частоту шини вдалося підняти до значення 325 МГц.

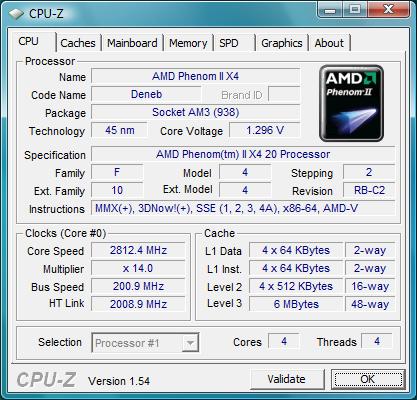

Функція «Advanced Clock Calibration» у BIOS материнської плати дозволила успішно розблокувати приховане четверте ядро на нашому трьохядерному процесорі AMD Phenom II X3 720.

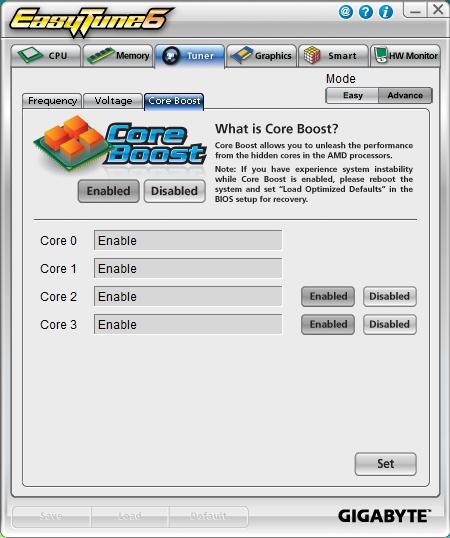

Крім того, функцією розблокування ядер можна скористатися з операційної системи за допомогою оверклокерської утиліти EasyTune6, яку маємо в комплекті. Після процедури активації схованих ядер система вимагає перезавантаження.

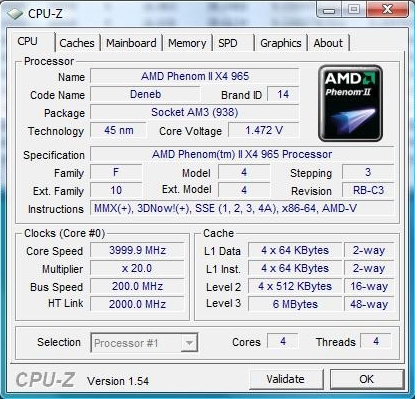

Для того, щоб оцінити можливості стабілізатора живлення материнської плати GIGABYTE GA-770T-USB3 при роботі з потужними процесорами AMD з рівнем TDP в межах 125 Вт, а це в тому числі нові шестиядерні процесори AMD, підтримка яких заявлена для даної плати, ми розігнали на ній процесор AMD Phenom II X4 965 нової ревізії ядра до 4 ГГц. Даний процесор є топовим на сьогоднішній день чотирьохядерним рішенням AMD, а його рівень енергоспоживання порівняний з новими шестиядерними процесорами компанії. При цьому стабілізатор живлення GIGABYTE GA-770T-USB3 добре справлявся зі своєю функцією, ніяких шумів і осідань напруги під навантаженням не було.

Тестування

Для тестування материнської плати GIGABYTE GA-770T-USB3 використане наступне обладнання:

Процесор	AMD Phenom II X3 720 (Socket AM3, 2,8 ГГц, 7,5 МБ cache)
Вентилятор процесора	Thermaltake Sonic Tower (CL-P0071) + akasa AK-183-L2B 120 мм
Оперативна пам'ять	2x DDR3-2000 1024 МБ Kingston HyperХ KHX16000D3T1K3/3GX
Графічний прискорювач	EVGA GeForce 8600 GTS 256 Mб DDR3 PCI-E
Жорсткий диск	Samsung HD080HJ (80 ГБ, 7200 rpm, 8 МБ, SATA-300)
Привід оптичних дисків	ASUS DRW-1814BLT SATA
Блок живлення	Seasonic SS-650JT Active PFC F3
Корпус	Colorsit ATX-L8032 + 92 мм SilverStone FN91

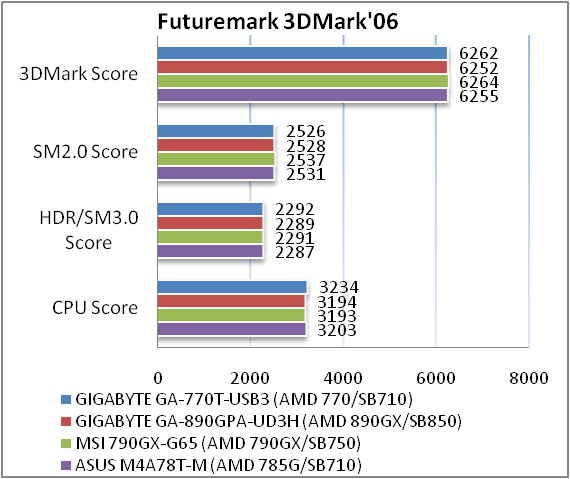

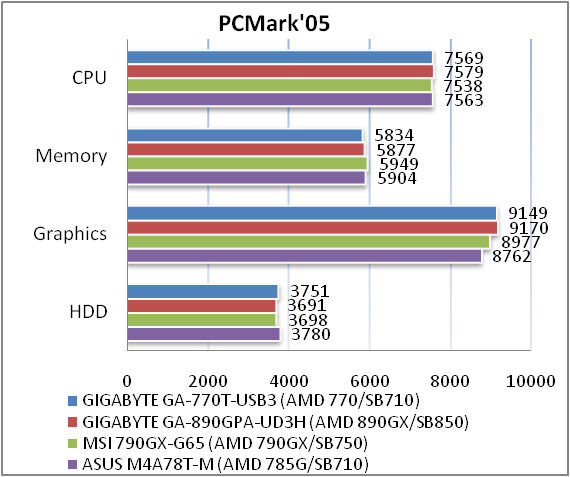

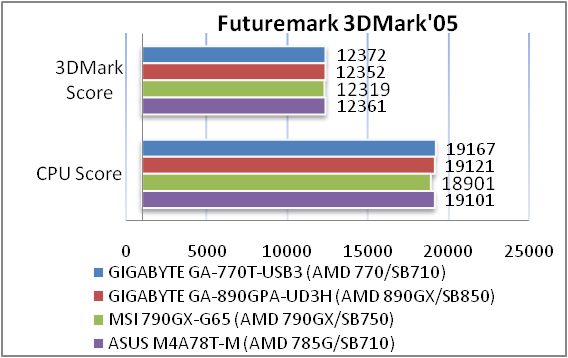

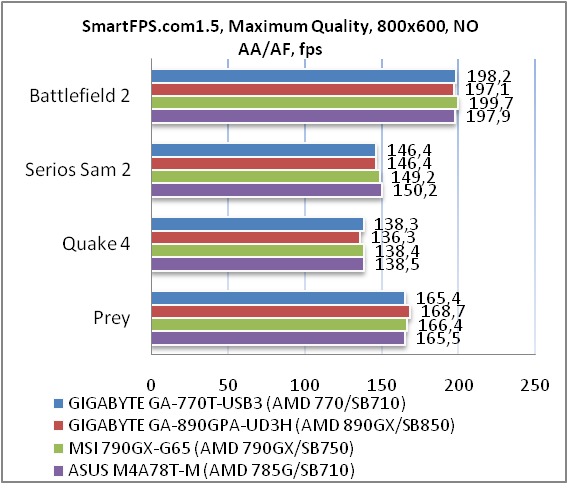

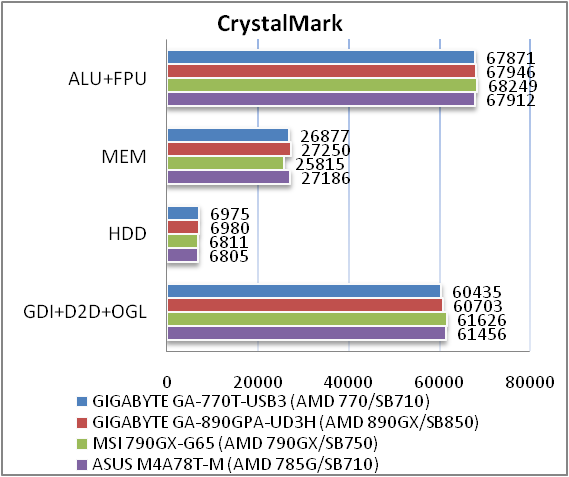

Результати тестів при номінальних режимах роботи показують, що по продуктивності материнська плата GIGABYTE GA-770T-USB3 суттєво не відрізняється від рішень подібного класу.

Тестування звукового тракту на основі кодека Realtek ALC888

Загальні результати (Rightmark Audio Analyzer)

16-bit, 44,1 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.57, -0.27	Добре
Рівень шуму, дБ (А)	-85.3	Добре
Динамічний діапазон, дБ (А)	85.4	Добре
Гармонійні викривлення, %	0.0073	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-66.0	Середньо
Інтермодуляційні викривлення + шум, %	0.058	Добре
Взаємопроникнення каналів, дБ	-81.7	Дуже добре
Інтермодуляції на 10 кГц, %	0.048	Добре
Загальна оцінка		Добре

24-bit, 192 khz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ	+0.36, -0.19	Добре
Рівень шуму, дБ (А)	-86.0	Добре
Динамічні діапазон, дБ (А)	86.3	Добре
Гармонійні викривлення, %	0.0049	Дуже добре
Гармонійні викривлення + шум, дБ(A)	-78.9	Середньо
Інтермодуляційні викривлення + шум, %	0.015	Дуже добре
Взаємопроникнення каналів, дБ	-77.1	Дуже добре
Інтермодуляції на 10 кГц, %	0.014	Дуже добре
Загальна оцінка		Дуже добре

Вбудований аудіокодек Realtek ALC888 показав результат «дуже добре». Для даного класу рішень це типовий результат, обв'язка кодека виконана на якісному рівні, і більшість користувачів будуть задоволені такою аудіоподсистемою.

Висновки

Материнська плата GIGABYTE GA-770T-USB3 стане вигідним придбанням в сегменті масових рішень, у цьому їй допоможуть гарні функціональні можливості і пристойний розгінний потенціал. Незважаючи на застарілий чіпсет, який ліг в її основу, дана материнська плата має у своєму розпорядженні широкі можливості, майже такі ж як у рішень на системній логіці останнього покоління. Це і підтримка стандарту передачі даних USB 3.0, і підтримка нових шестиядерних процесорів AMD Phenom II X6, і готовність роботи в середі MS Windows 7. Крім всього іншого, дана материнська плата використовує більш перспективну і вже давно більш доступну оперативну пам'ять стандарту DDR3. Всі перелічені якості разом дозволяють рекомендувати дане рішення для придбання, як один з варіантів недорогої, але досить функціональної і продуктивної основи заради складання повноцінного домашнього ПК для роботи і розваг.
