Огляд і тестування геймерської материнської плати GIGABYTE G1.SNIPER Z87

Не так давно в нашій тестовій лабораторії побувала флагманська материнська плата GIGABYTE G1.Sniper 5 з ігрової серії GIGABYTE G1-Killer, яка залишила винятково позитивне враження. На жаль, використання збільшеного формату XL-ATX і порівняно висока вартість (орієнтовно 500 доларів США) роблять її не найдоступнішою для багатьох покупців. Прекрасно розуміючи, що флагманські продукти, здебільшого, залишаються надбанням для справжніх ентузіастів, компанія GIGABYTE розширила лінійку продукції більш доступною моделлю - GIGABYTE G1.SNIPER Z87, про яку й піде мова в даному огляді. Завдяки своїй відносно невисокій вартості, а також ряду досить цікавих особливостей, новинка цілком може привернути увагу масового покупця, який підшукує рішення у ціновій категорії до 200 доларів США для складання якісної ігрової системи.

Специфікації материнської плати GIGABYTE G1.SNIPER Z87:

Упаковка та комплектація

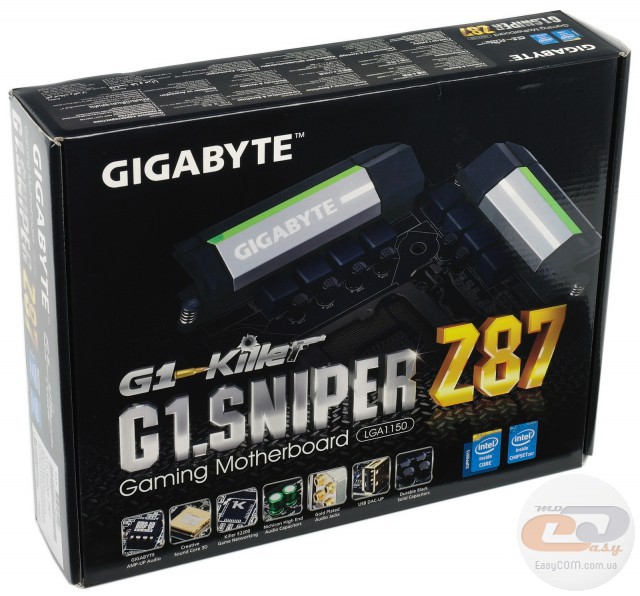

Материнська плата GIGABYTE G1.SNIPER Z87 постачається в коробці стандартних розмірів, виконаній з якісного щільного картону. Що стосується оформлення, то в цьому випадку використовується поліграфія досить стриманого характеру, з перевагою чорного кольору. Більшу частину лицьової сторони займають найменування компанії виробника та моделі, а також логотип серії GIGABYTE G1-Killer, у яку входять пристрої високого класу, призначені в першу чергу для геймерів.

У нижній частині перераховано ряд ключових особливостей новинки, а саме:

• GIGABYTE AMP-UP Audio – встановлений операційний підсилювач аудіосигналу OPA2134PA може бути з легкістю замінений на будь-який інший, який більшою мірою відповідатиме музичним смакам користувача.
• Creative Sound Core 3D – модель оснащена високоякісним чотирьохядерним аудіокодеком виробництва компанії Creative, а також набором фірмового ПЗ в комплекті поставки.
• Qualcomm Atheros Killer E2201 – мережевий контролер, який володіє можливістю автоматично виділяти ігровий трафік і підвищувати його пріоритет щодо низькорівневого системному трафіку, забезпечуючи найнижчі затримки для передачі ігрових даних.
• Nichicon High End Audio Capacitors – у складі звукової підсистеми використовуються спеціальні аудіоконденсатори вищого класу виробництва компанії Nichicon.
• Gold Plated Audio Jacks – на материнській платі встановлені високоякісні позолочені аудіороз’єми для стійкої до перешкод передачі сигналу.
• USB DAC-UP – на інтерфейсній панелі новинки розпаяний спеціальний порт USB 2.0 з позолоченим роз’ємом, призначений для підключення зовнішньої звукової плати або підсилювача. Спеціально для цього він використовує ізольоване джерело живлення, яке дозволяє в два рази знизити рівень шуму у вихідній напрузі. У випадку ж наявності власного блока живлення в підключеної апаратури, живлення на даному роз’ємі може бути відключене для підвищення якості передачі сигналу.
• Durable Black Solid Capacitors – у всіх колах живлення материнської плати використовуються винятково чорні твердотільні конденсатори зі збільшеним терміном служби.

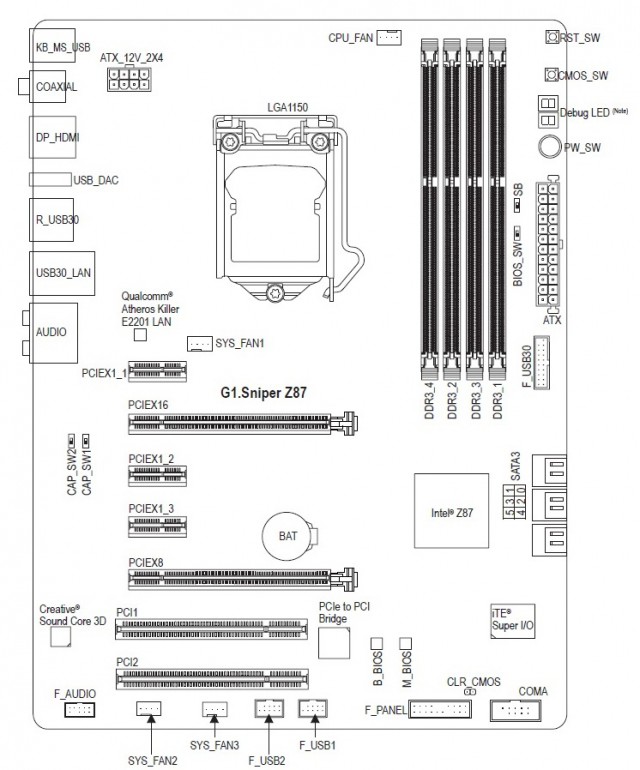

На звороті за традицією знаходиться схематичне зображення самої материнської плати, її інтерфейсної панелі, а також триває опис ключових переваг новинки:

• Gain Switches – на друкованій платі встановлені два перемикачі, відповідальні за посилення аудіосигналу.
• Audio Noise Guard – область текстоліту, на якій розпаяна звукова підсистема, екранована за допомогою спеціальної металевої смуги з LED-підсвічуванням зеленого кольору.
• Gaming Headphone Amplifier – у складі звукової підсистеми присутній окремий підсилювач для підтримки студійних навушників з імпедансом до 600 Ом.
• Gold Plated CPU Socket – контакти процесорного роз’єму покриті 15-мкм шаром золота.
• Quick Buttons & Debug Display – на друкованій платі розташовані клавіші ввімкнення, перезавантаження та скидання CMOS, а також діагностичний LED-індикатор для швидкого та ефективного встановлення причини виникаючих несправностей.
• ON/OFF Charge – материнська плата здатна забезпечити зарядку портативної техніки через порт USB навіть у вимкненому стані або в режимі сну.
• 3x USB Power – завдяки підвищеній силі струму, що подається на порти USB, дана технологія дозволяє на 40% прискорити зарядку портативної електроніки.
• 4K Support – використовуваний відеовихід HDMI підтримує виведення зображення на дисплеї з роздільною здатністю 3840 х 2160 точок (4K Ultra HD).

Також однією з основних переваг новинки є її відповідність фірмовій концепції Ultra Durable 4 Plus, яка містить у собі наступні особливості:

• Ultra Cool – для охолодження чіпсету використовується радіатор нового зразка, який демонструє підвищену ефективність роботи.
• Ultra Performance – елементна база новинки набрана винятково з високоякісних компонентів, таких як твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Вони здатні працювати при високих температурах протягом більш тривалого терміну.
• Ultra Safe – дана модель оснащується двома мікросхемами із прошиваннями BIOS (основна та резервна) і зручним перемикачем між ними, що дозволить вам уникнути візиту в сервісний центр у випадку пошкодження основного чіпа, наприклад, при невдалій спробі оновлення BIOS. Також окремо відзначена наявність додаткового захисту портів USB 3.0 і LAN від електростатичних розрядів. Кожний LAN і USB 3.0 порт працює в парі зі спеціальним захисним фільтром, який здатний витримати серйозний електростатичний розряд, що забезпечує захист системи від стрибків напруги навіть під час грози.

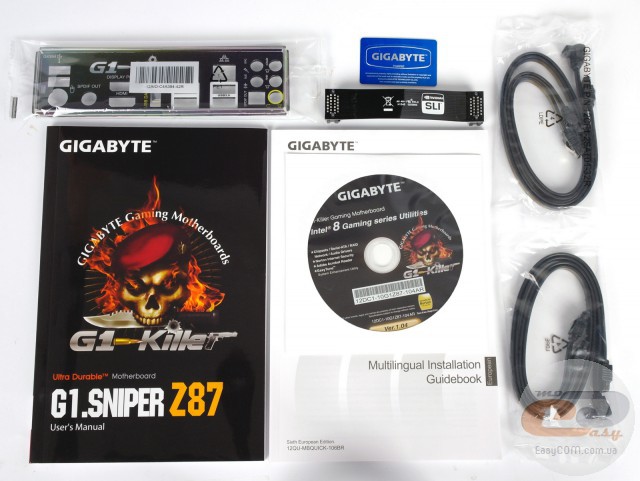

У коробці з тестованою моделлю, крім диска з ПЗ та заглушки інтерфейсної панелі, ми виявили чотири кабелі SATA і місток 2-way NVIDIA SLI. Як бачимо, це цілком достатній набір для материнської плати даного цінового сегменту.

Дизайн і особливості плати

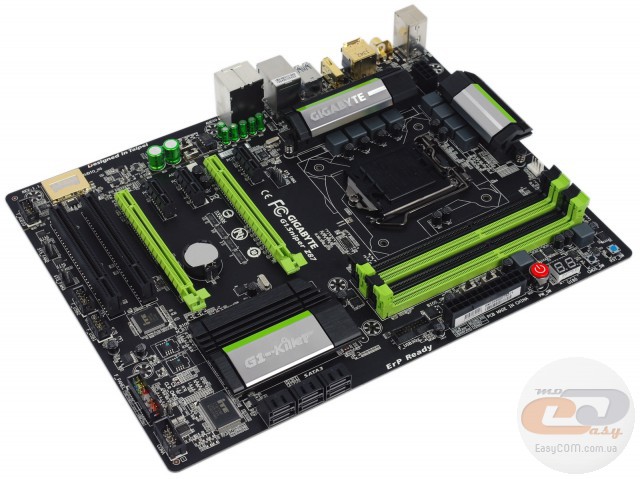

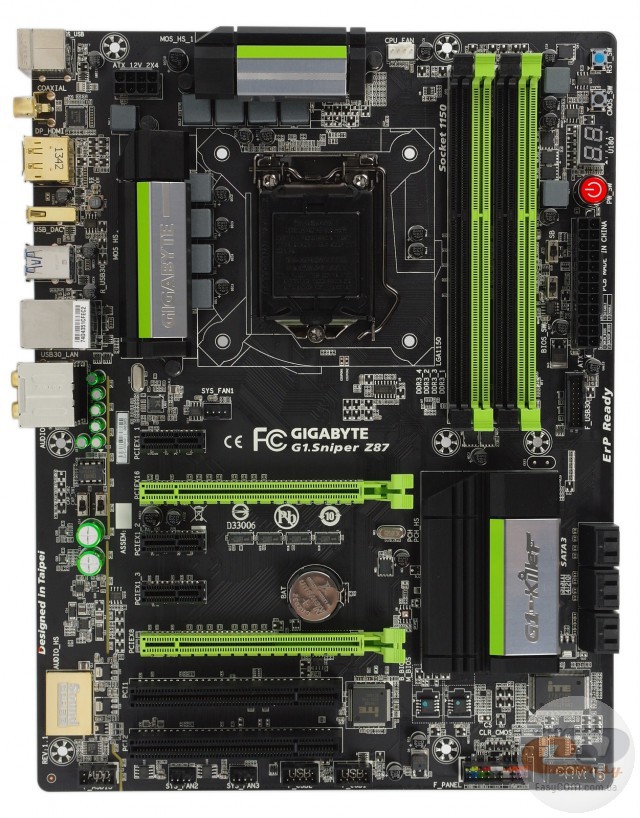

Новинка виконана на матовій друкованій платі чорного кольору формату ATX і оформлена досить цікаво. Чорний текстоліт відмінно поєднується зі слотами яскраво-салатового кольору, що не дає GIGABYTE G1.SNIPER Z87 виглядати надто строго. Що стосується компонування, то всі основні елементи розташовані на оптимальних місцях, відповідно, ніяких проблем зі складанням системи у вас не виникне. Єдиний нюанс, який можна відзначити, – це відсутність отворів під кріпильні гвинти на правому краї друкованої плати. Однак, через паралельне розташування портів SATA, ніяких негативних наслідків даний факт за собою не спричинить.

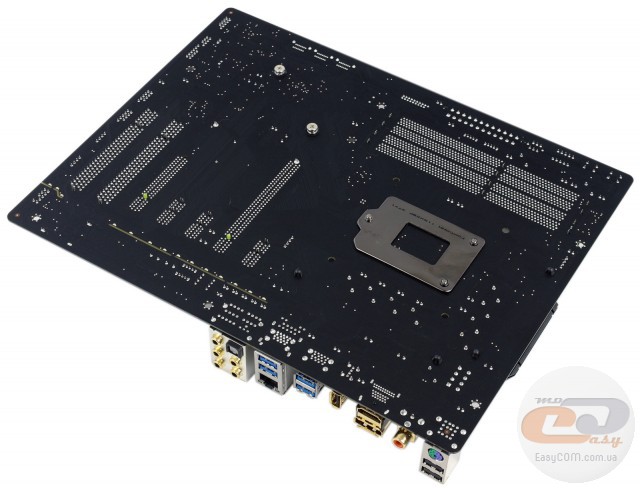

Зворотна сторона GIGABYTE G1.SNIPER Z87 зустрічає нас наявністю стандартної опорної пластини процесорного роз’єму. Також можна відзначити, що за допомогою гвинтів закріплений тільки один радіатор, відповідальний за охолодження чіпсету, у той час як інші два встановлені з використанням пластикових кліпс. Як це позначиться на ефективності охолодження елементів підсистеми живлення процесора - ми з'ясуємо у відповідному розділі нашого огляду.

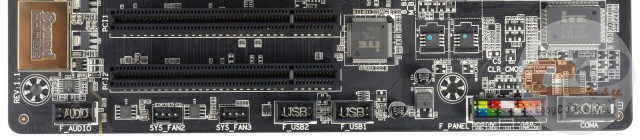

У нижній частині текстоліту розташовані наступні порти та роз’єми: колодка для підключення аудіороз’ємів передньої панелі, два роз’єми для підключення системних вертушок, роз’єм COM, джампер для скидання CMOS, а також колодка для роз’ємів фронтальної панелі (з колірним виділенням для спрощення процесу підключення відповідних проводів). Додатково тут знаходяться дві колодки для активації портів USB 2.0. Усього на материнській платі силами чіпсету реалізована підтримка семи відповідних інтерфейсів: чотирьох внутрішніх та трьох на інтерфейсній панелі.

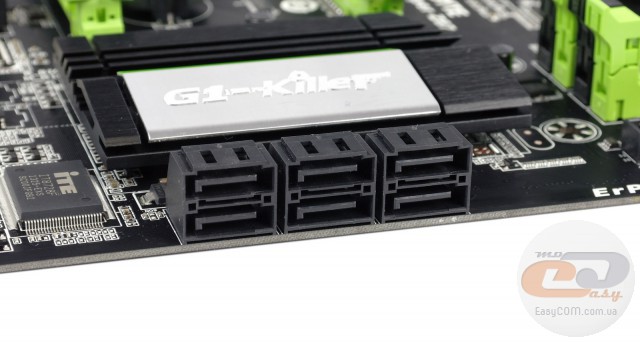

Ближче до правого нижнього кута друкованої плати, паралельно її поверхні, знаходяться шість портів SATA 6 Гбіт/с, які обслуговуються силами мікросхеми Intel Z87 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5, і RAID 10.

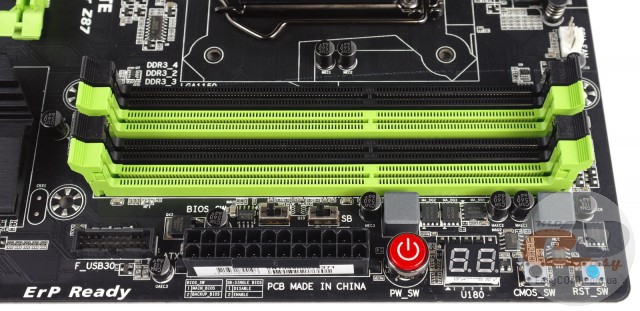

GIGABYTE G1.SNIPER Z87 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки пам'яті необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, що працюють на частотах до 1600 МГц у номінальному режимі та до 3000 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого повинно бути досить практично для будь-яких поставлених завдань.

Також звертаємо вашу увагу на 19-контактний роз’єм USB 3.0, який використовується для активації двох зовнішніх інтерфейсів USB 3.0. Усього на платі за допомогою набору системної логіки реалізована підтримка шести портів USB 3.0: двох внутрішніх та чотирьох на інтерфейсній панелі.

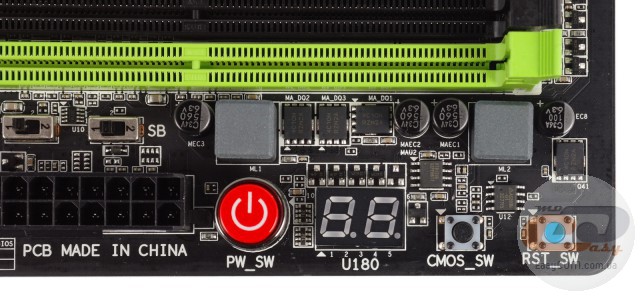

Правий верхній кут друкованої плати примітний ще й наявністю:

• діагностичного LED-індикатора;
• клавіш ввімкнення, перезавантаження та скидання CMOS;
• перемикачів між мікросхемами із прошиваннями BIOS;
• перемикача активації режиму DualBIOS.

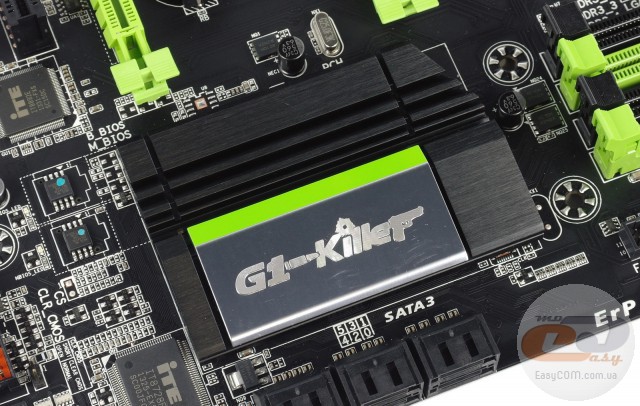

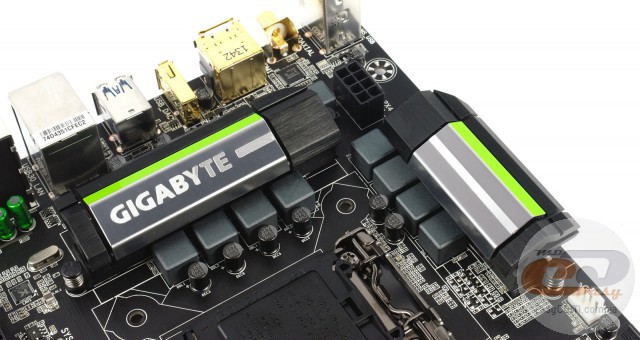

Система охолодження моделі GIGABYTE G1.SNIPER Z87 складається із трьох алюмінієвих радіаторів: два з них накривають елементи підсистеми живлення процесора, а третій відповідає за охолодження чіпсету. У процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 33,5°C;
• радіатор охолодження елементів підсистеми живлення процесора – 40,5°C.

Як бачимо, кріплення радіаторів на польових транзисторах за допомогою пластикових кліпс менш ефективне гвинтового, але однаково отримані результати можна сміливо охарактеризувати як «хороші».

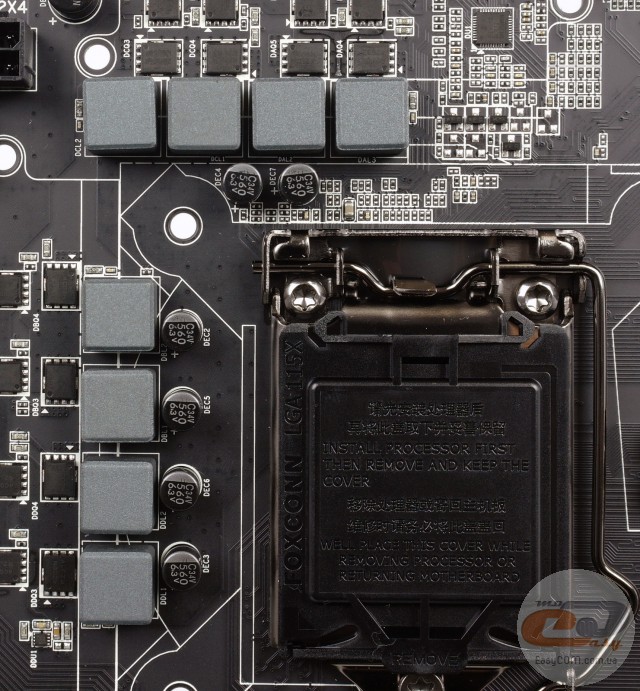

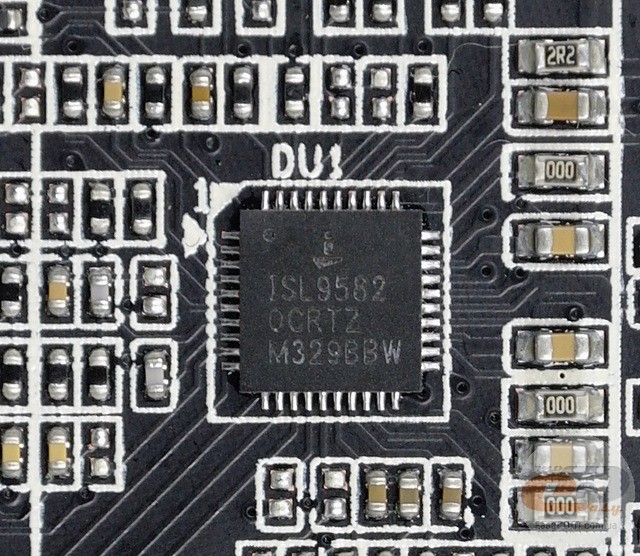

Живлення процесора здійснюється за посиленою 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері ISL9582. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих у відповідності з фірмовою концепцією Ultra Durable 4 Plus. До її складу ввійшли: чорні твердотільні конденсатори та польові транзистори зі зниженим опором каналу (Low RDS(on)). Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

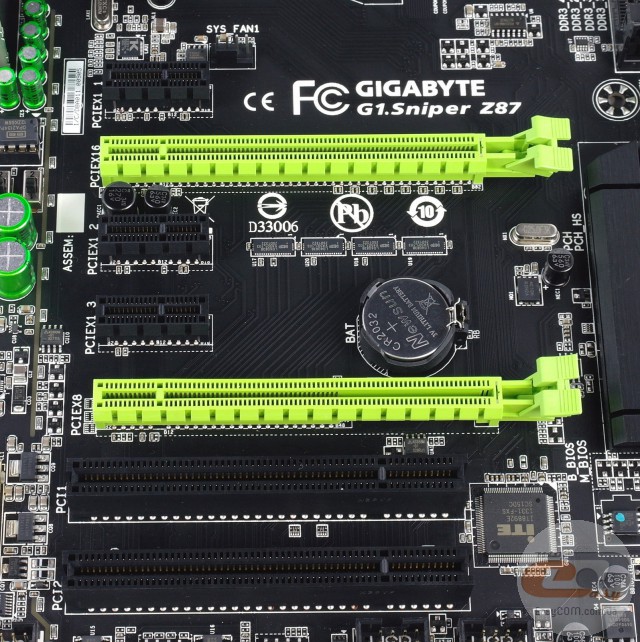

Для розширення функціональності рішення GIGABYTE G1.SNIPER Z87 у користувача є в розпорядженні сім слотів:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (у режимі х16 або х8);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x1;
5. PCI Express 2.0 x16 (у режимі х8);
6. PCI;
7. PCI.

Для встановлення відеокарт призначені два слоти розширення. При монтажі двох відеокарт у режимі AMD CrossFireX або NVIDIA SLI лінії розподіляться за схемою х8+х8.

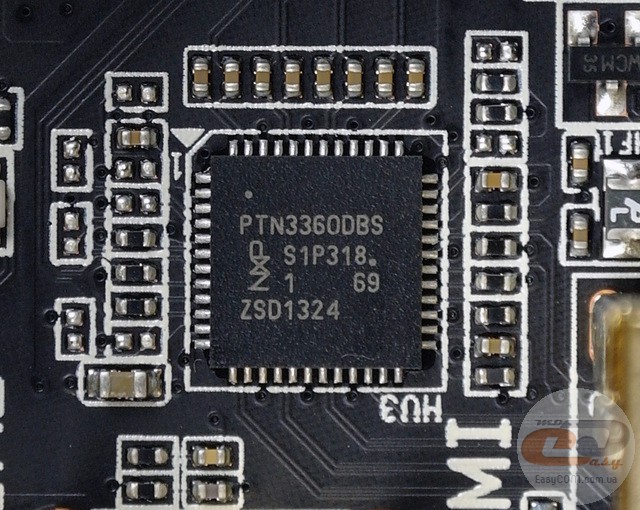

Якщо ж ви вирішили скористатися можливостями інтегрованого в процесор графічного ядра, то у вашому розпорядженні два відеовиходи, покриті позолотою: HDMI і DisplayPort. Перемикання між ними здійснюється силами мікросхеми PTN3360DBS.

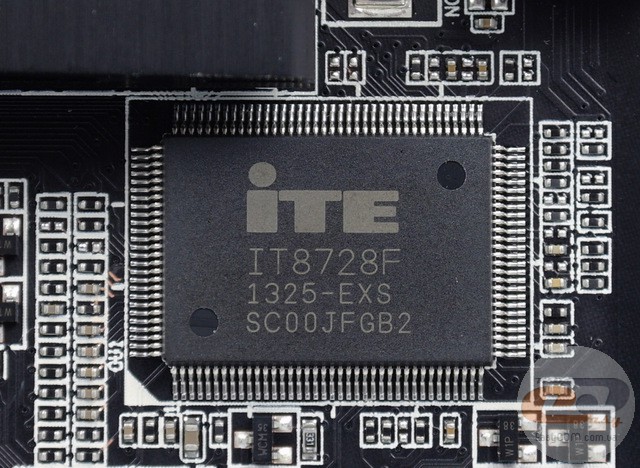

Можливості Multi I/O реалізовані за допомогою мікросхеми ITE IT8728F, яка керує роботою портів COM і PS/2, системних вентиляторів, а також забезпечує моніторинг.

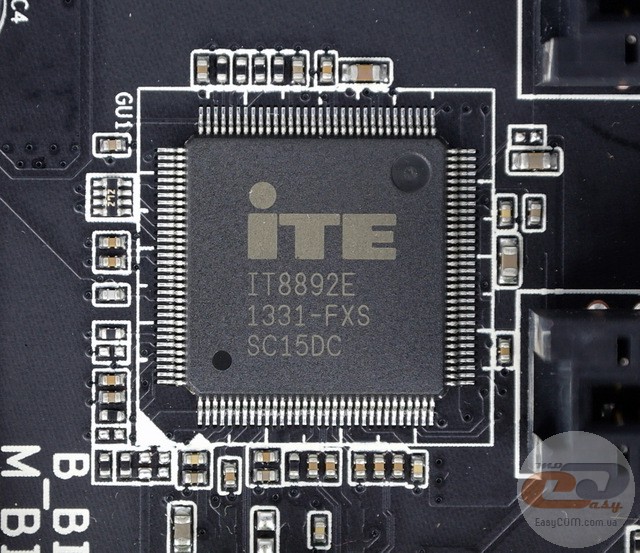

Оскільки набір системної логіки Intel Z87 Express не підтримує шину PCI, то функціонування відповідних роз’ємів реалізується за допомогою мосту PCIE-PCI, основаного на контролері ITE IT8892E.

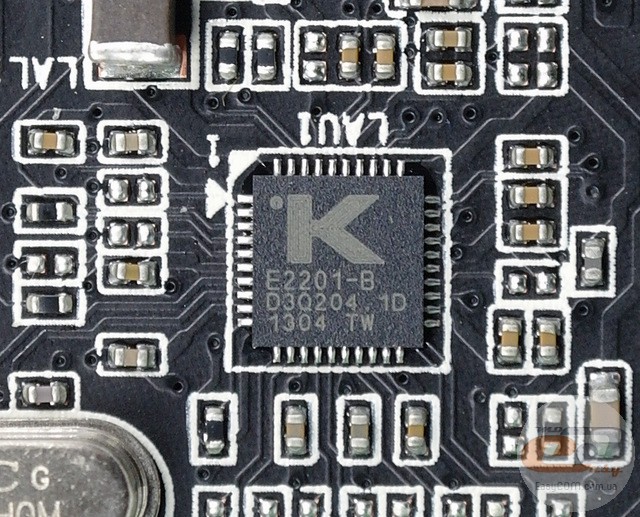

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Qualcomm Atheros Killer E2201, який володіє рядом апаратних і програмних переваг для підвищення швидкості обробки ігрового мережевого трафіку.

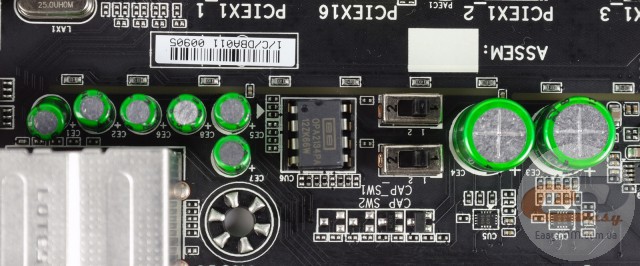

Звукова підсистема GIGABYTE G1.SNIPER Z87 являє собою досить цікаву конструкцію. Вона основана на флагманському 5.1-канальному кодеку Creative Sound Core3D, який працює в парі з високоякісними конденсаторами виробництва компанії Nichicon, змінним підсилювачем OPA2134PA, а також окремим підсилювачем для підтримки роботи навушників з імпедансом до 600 Ом.

Додатково відзначимо наявність захисного позолоченого кожуха для екранування аудіокодека, використання позолочених аудіороз’ємів на інтерфейсній панелі та можливість керування потужністю звукового сигналу за допомогою двох набортних перемикачів (посилення в 2,5 і в 6 разів).

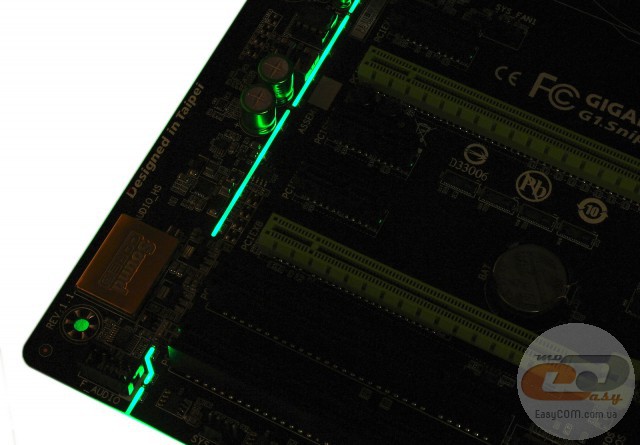

Любителі «моддінгу» з гідністю оцінять наявність екранування області текстоліту зі звуковою підсистемою за допомогою металевої смуги з LED-підсвічуванням зеленого кольору.

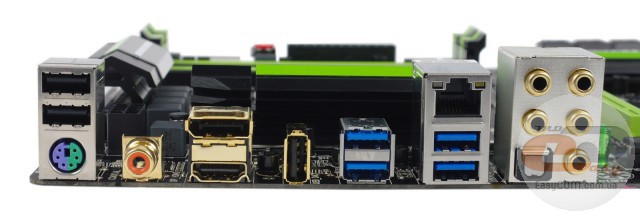

На інтерфейсну панель моделі GIGABYTE G1.SNIPER Z87 виведені наступні порти:

• 1 x HDMI;
• 1 x DisplayPort;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 3 х USB 2.0;
• 1 х PS/2 (миша або клавіатура);
• 1 х оптичний S/PDIF out;
• 1 х коаксіальний S/PDIF out;
• 5 x аудіопортів.

Інтерфейсна панель новинки пропонує досить широкі можливості по підключенню периферії. Крім достатньої кількості портів USB, зручного підключення багатоканальної акустики, а також можливості використання периферії з інтерфейсом PS/2, відзначимо наявність спеціального порту USB 2.0, який призначений для приєднання зовнішньої звукової плати завдяки реалізації технології USB DAC-UP. Відзначаємо й присутність додаткової позолоти на аудіо- і відеовиходах.

Для організації охолодження на материнській платі GIGABYTE G1.SNIPER Z87 в наявності є чотири роз’єми для підключення вентиляторів. Один з них служить для системи охолодження процесора, а три інші - для активації системних вертушок. Усі роз’єми, відповідно до сучасних вимог, 4-контактні.

UEFI BIOS

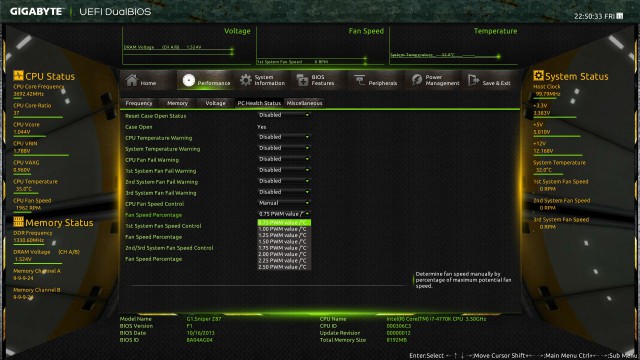

Материнська плата GIGABYTE G1.SNIPER Z87 оснащена сучасним прошиванням UEFI на основі мікрокоду AMI з можливістю зміни колірного оформлення графічного інтерфейсу, керування за допомогою мишки та підтримкою накопичувачів обсягом понад 3 ТБ. До того ж нагадаємо, що вона має у своєму розпорядженні дві мікросхеми BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основного чіпа з прошиванням.

Як ви вже могли помітити, в BIOS новинки немає окремого розділу, відповідального за моніторинг напруг і температур на основних компонентах, оскільки всі необхідні дані відображаються безпосередньо на стартовому екрані. Тут ви можете спостерігати за температурою процесора, частотою обертання встановлених вентиляторів, а також стежити за напругою на модулях оперативної пам'яті, процесорі та лініях живлення +12В, +5В і +3,3В.

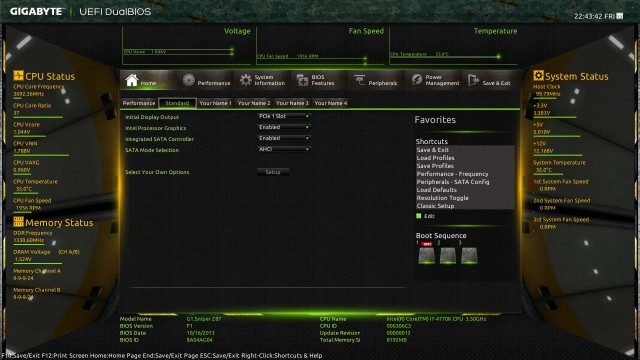

Головний екран забезпечує можливість вибору одного з двох основних профілів роботи системи: «Standart» і «Performance». Перший містить налаштування, які використовуються за замовчуванням, другий же пропонує сконфігурувати продуктивність системи в розігнаному стані. Також присутня можливість використання ще чотирьох профілів з унікальними налаштуваннями.

У вкладці «Performance» з'являється можливість вибору одного з шести типів автоматичної оптимізації параметрів системи.

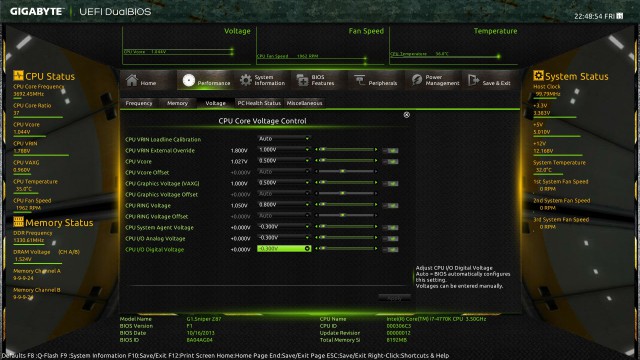

При необхідності, у підрозділі «Voltage» можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Налаштування, необхідні для оптимізації системи зведені в таблицю:

Можливості розгону

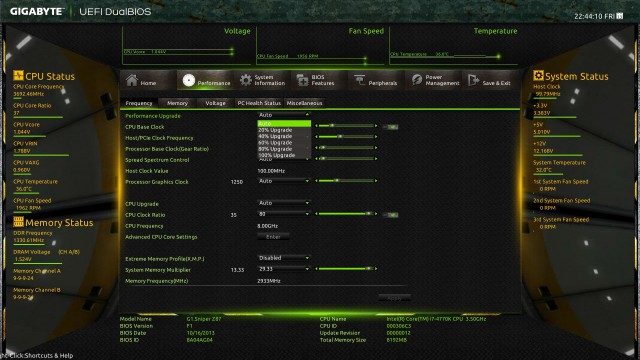

За традицією можливості автоматичного розгону материнських плат компанії GIGABYTE в BIOS представлені в якості попередньо встановлених профілів «Performance Upgrade», при активації яких разом із частотою процесора збільшується й швидкість роботи оперативної пам'яті. Скориставшись ними, ми одержали наступні результати.

(20% upgrade)

(40% upgrade)

(60% upgrade)

(80% upgrade)

(100% upgrade)

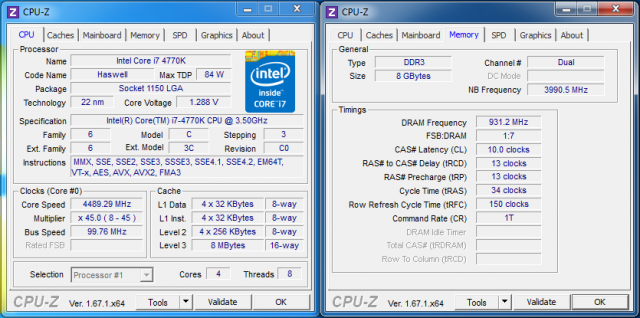

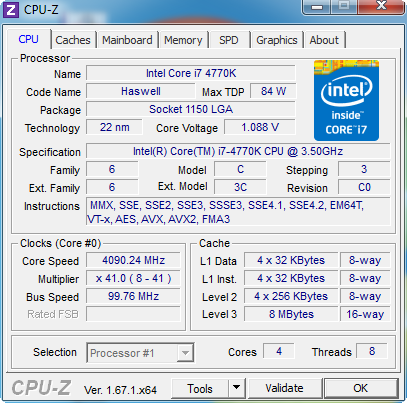

Нам вдалося запустити всі п'ять профілів, що в підсумку дозволило підвищити максимальну частоту процесора Intel Core i7-4770K до рівня 4690 МГц при напрузі 1,419 В. Швидкість роботи модулів оперативної пам'яті також підвищувалася від DDR3-1600 МГц до DDR3-2100 МГц.

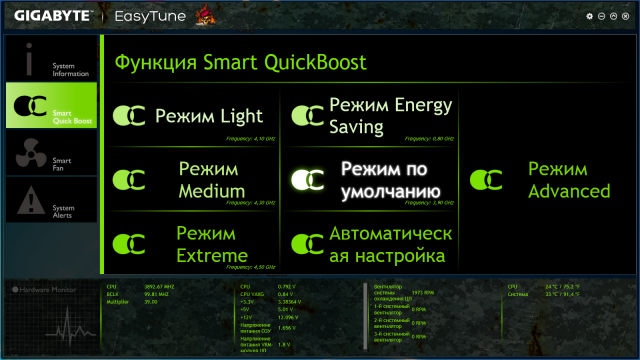

У комплекті з материнською платою постачається фірмове ПЗ EasyTune, яке крім інших своїх можливостей дозволяє оперувати кількома режимами роботи системи залежно від поточних завдань користувача.

(автоматичне налаштування)

(lite)

(medium)

(extreme)

Дані режими пропонують ідентичні профілям в BIOS можливості, за тим лише виключенням, що при їхньому використанні не підвищується частота оперативної пам'яті. Максимальний результат, отриманий нами після активації режиму «Extreme», склав 4500 МГц при напрузі 1,283 В, що повністю відповідає профілю «60% upgrade» в BIOS.

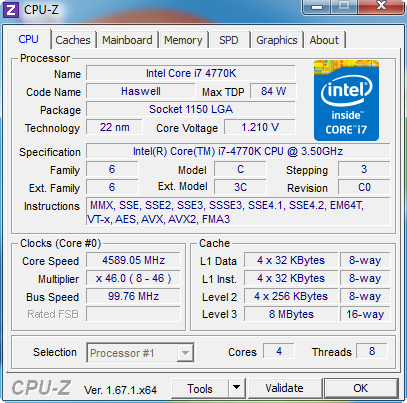

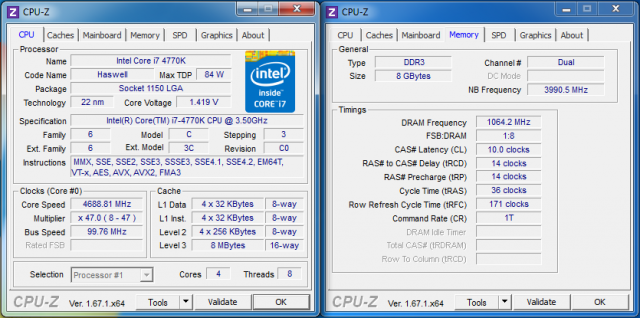

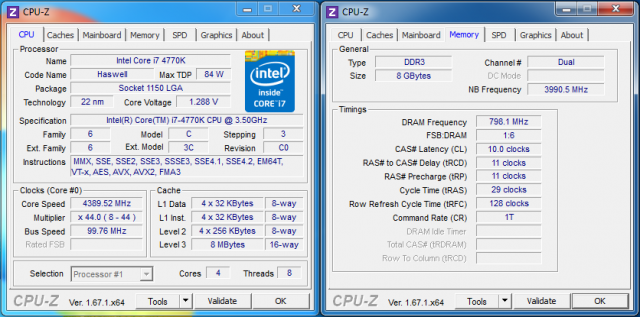

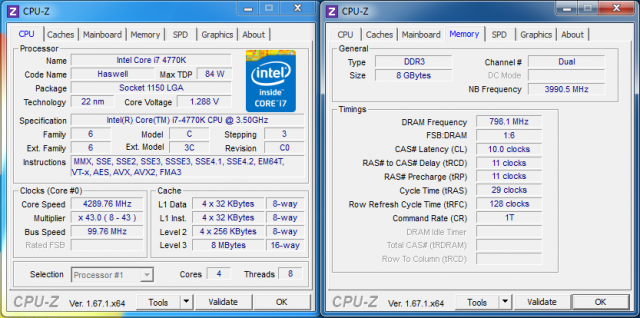

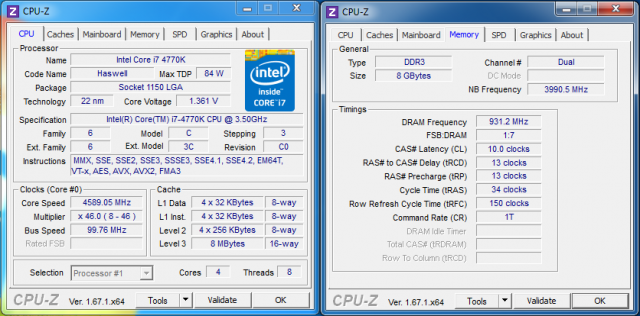

У ручному режимі, за допомогою простого збільшення множника тестового процесора, вдалося досягнути стабільної роботи системи при частоті CPU 4600 МГц і напрузі 1,210 В.

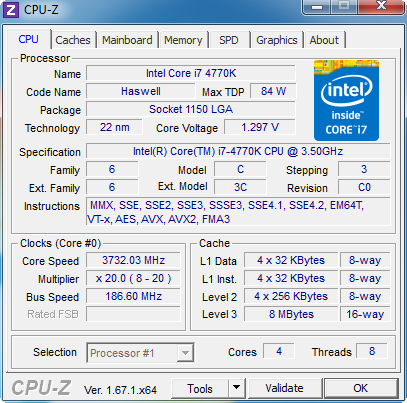

Збільшення частоти системної шини також пройшло без особливих труднощів. Цей параметр вдалося зафіксувати на позначці 186,60 МГц.

У підсумку GIGABYTE G1.SNIPER Z87 має відмінний набір інструментів, як для автоматичного, так і для ручного розгону, тому цілком підійде починаючим оверклокерам.

Тестування

Для перевірки можливостей материнської плати GIGABYTE G1.SNIPER Z87 використовувалося наступне обладнання:

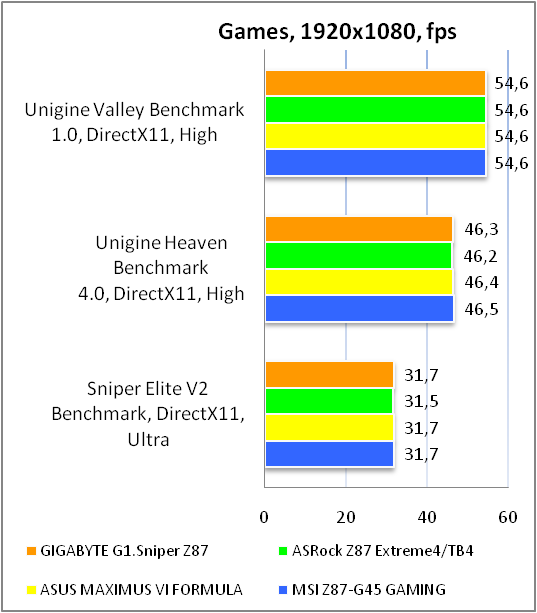

Результати тестів

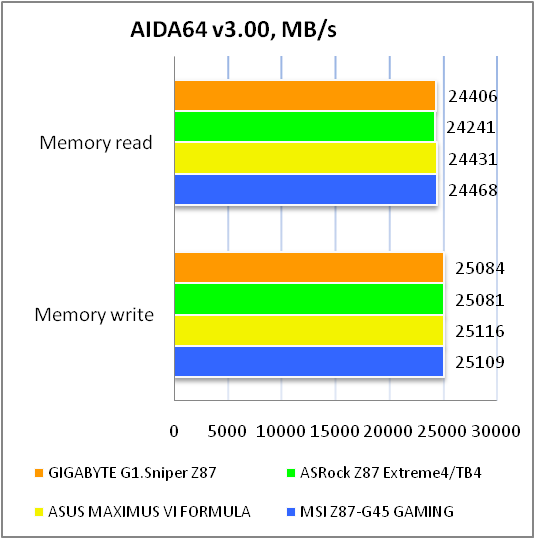

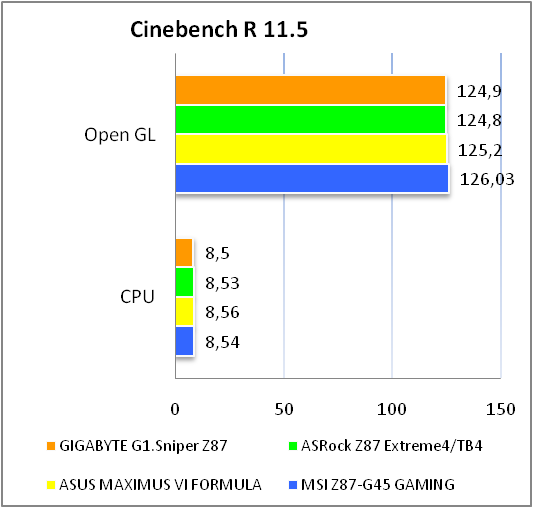

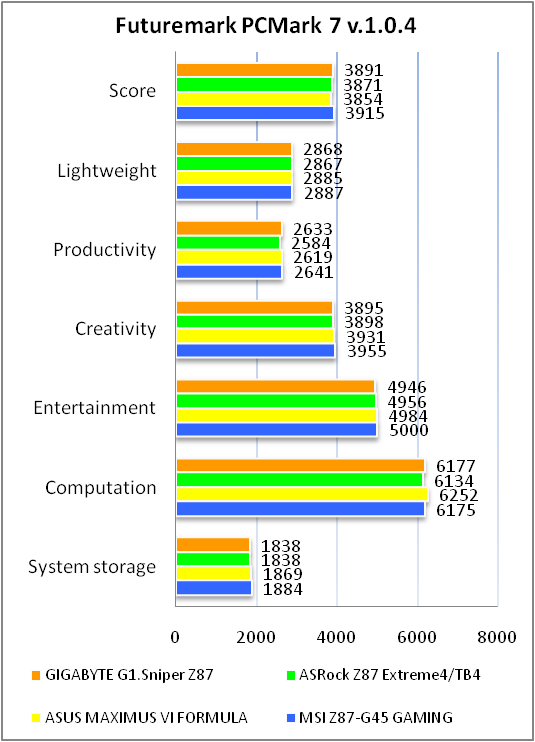

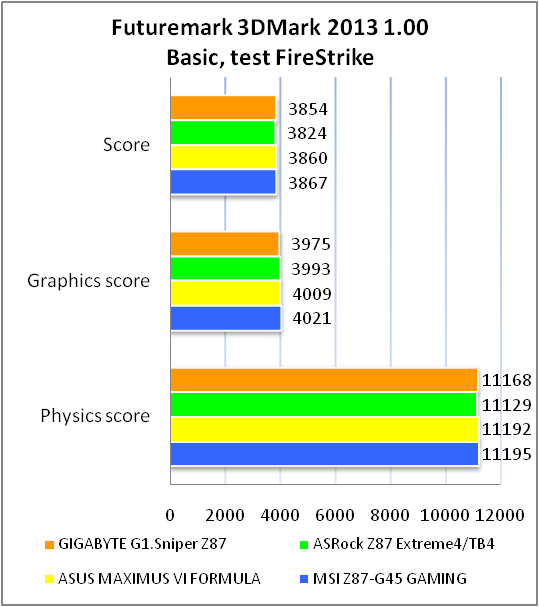

У процесі тестування GIGABYTE G1.SNIPER Z87 показала продуктивність на рівні з конкурентами, що говорить нам про якісний рівень виконання плати та хорошу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Creative Sound Core3D

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Враховуючи ступінь уваги компанії GIGABYTE до звукової підсистеми, кодек Creative Sound Core3D справив на нас дуже хороше враження, одержавши високі оцінки в бенчмарку RightMark Audio Analyzer. Мабуть, крім справжніх меломанів жоден із власників GIGABYTE G1.SNIPER Z87 навіть і не задумається про купівлю дискретної звукової карти.

Висновки

За підсумками тестування материнська плата GIGABYTE G1.SNIPER Z87 проявила себе винятково з найкращого боку, зарекомендувавши як відмінне рішення для складання повноцінних ігрових систем середнього та високого цінових діапазонів.

Серед досить великого переліку переваг новинки хочеться виділити: високоякісну елементну базу, виконану відповідно до концепції Ultra Durable 4 Plus, відмінну звукову підсистему на основі кодека Creative Sound Core3D, наявність мережевого контролера Qualcomm Atheros Killer E2201 з можливістю пріоритизації ігрового або мультимедійного мережевого трафіка, а також дуже приємний дизайн і відносно доступну вартість.

Відзначимо й дуже велику кількість фірмових технологій і поліпшень, з повним переліком яких ви можете ознайомитися на початку огляду, а також широкі можливості автоматичного та ручного розгону процесора, які підійдуть як новачкам, так і досвідченим оверклокерам.

У підсумку GIGABYTE G1.SNIPER Z87 буде відмінним вибором для покупця, який підшукує собі материнську плату для складання ігрового ПК з одним або двома графічними прискорювачами.

Переваги:

• концепція Ultra Durable 4 Plus, яка включає якісну елементну базу та підвищений рівень захисту внутрішніх компонентів;
• підтримка великої кількості портів USB і SATA 6 Гбіт/с;
• хороше компонування інтерфейсної панелі;
• наявність двох мікросхем із прошиваннями BIOS;
• високоякісна аудіопідсистема з можливістю заміни операційного підсилювача;
• зручний і багатофункціональний BIOS;
• використання мережевого контролера Qualcomm Atheros Killer E2201;
• наявність ряду керуючих елементів на друкованій платі;
• підтримка ряду фірмових технологій і утиліт;
• відносно доступна вартість.
