Огляд і тестування материнської плати GIGABYTE G1.Sniper M3

06-07-2012

Не дуже давно ми знайомилися з «топовою» материнською платою від GIGABYTE - G1.Sniper 3. Розглянуте сьогодні рішення являє собою трохи спрощену, і відповідно більш доступну версію. Оскільки обидві плати входять в одну серію, ми вирішили провести невелике порівняння їх характеристик.

Основні відмінності, для наочності, зведені в таблицю.



GIGABYTE G1.Sniper 3

GIGABYTE G1.Sniper M3

LAN

1 x Qualcomm Atheros Killer
1 x Intel Gbe

Intel Gbe LAN

PCI-E x16

2 (x16+x16)

1 (x16)

(x8+x8)

PCI-E x8

2 (x8)

1 (x8)

PCI-E x4

0

1

PCI-E x1

2

1

PCI

1

0

SATA 3Gb/s

4

3

SATA 6Gb/s

6

2

Фази живлення CPU

15

9

USB 3.0

10

4

USB 2.0

4

10

Відео виходи

VGA
DVI
HDMI
DisplayPort

VGA
DVI
HDMI
DisplayPort

Формат

E-ATX

microATX

Вартість

285$

185$

Як бачимо, відмінностей більше, ніж збіг характеристик. Поєднує ці дві плати, крім виробника, тільки застосування високоякісних компонентів і приналежність до ігрової серії G1-Killer. Відповідно і цільове призначення в розглянутих вище рішень суттєво відрізняється, якщо перша являє собою практично безкомпромісний варіант для складання високопродуктивного ПК для ентузіастів і оверклокерів, то друга – компактне, якісне і відносно недороге рішення для збалансованого ПК середнього/високого рівня.

GIGABYTE G1.Sniper M3

Пропонуємо перейти безпосередньо до огляду материнської плати GIGABYTE G1.Sniper M3:

Виробник

GIGABYTE

Модель

G1.Sniper M3

Чіпсет

Intel Z77 Express

Процесорний роз’єм

Socket LGA 1155

Підтримувані процесори

Intel Core i7/ Core i5 / Core i3 другого і третього покоління

Використовувана пам'ять

2400(OC)/1600/1333/1066 МГц

Підтримка пам'яті

4 x 1.5V DDR3 DIMM слота з підтримкою до 32 ГБ пам'яті

Слоти розширення

1 x PCI Express 16 3.0/2.0 (x16)
1 x PCI Express 16 3.0 (x8)
1 x PCI Express 16 2.0 (x4)
1 x PCI Express x1

Дискова підсистема

Чіпсет Intel Z77 Express підтримує:
3 x SATA 3 Гбіт/с порти з підтримкою до 3 пристроїв SATA 3 Гбіт/с
2 x SATA 6 Гбіт/с порти з підтримкою до 2 пристроїв SATA 6 Гбіт/с
1 x eSATA 3 Гбіт/с порт з підтримкою до 1 пристрою SATA 3 Гбіт/с

LAN

1 x гігабітний мережний контролер Intel Gbe LAN (10/100/1000 Мбіт/с)

Звукова підсистема

Кодек Creative CA0132
2/4/5.1-канальний звук
SPDIF Out

Живлення

24-контактний роз’єм живлення ATX
4-контактний ATX12V роз’єм живлення

Охолодження

Алюмінієвий радіатор на MOSFET
Алюмінієвий радіатор південного мосту

Зовнішні порти I/O

1 x HDMI
1 x DVI-D
1 x VGA
1 x DisplayPort
1 x LAN (RJ45)
4 x USB 2.0
2 x USB 3.0
1 x Optical S/PDIF out
5 x Аудіо портів
1 x eSATA 3 Гбіт/с
1 x PS/2

Внутрішні порти I/O

3 x USB 2.0
2 x USB 3.0
2 x порти SATA 6 Гбіт/с
3 x порти SATA 3 Гбіт/с
1 x SPDIF out
1 x блок коннекторів передньої панелі
1 x коннектор виводу звуку на передню панель
1 x Clear CMOS
1 x Trusted Platform Module (TPM)
1 x роз’єм вентилятора CPU
3 x роз’єми підключення системного вентилятора ( 3-пін)

BIOS

AMI EFI BIOS

Комплектація

посібник користувача
брошура з опис гарантії
диск з драйверами і утилітами
4 x кабелі SATA
1 x SLI міст
заглушка інтерфейсної панелі

Форм-фактор,
розміри, мм

microATX
244 х 244

Сайт виробника

http://www.gigabyte.ua/
Свіжа версія BIOS і драйвера можуть бути завантажені з сторінки підтримки.

Упаковка і комплектація

GIGABYTE G1.Sniper M3

Упаковка материнської плати GIGABYTE G1.Sniper M3 оформлена в оригінальному «мілітарі» стилі. На лицьовій частині основну увагу виробник сфокусував на логотипі серії G1-Killer і написи з найменуванням моделі плати. У нижній частині розташовані логотипи фірмових технологій, застосованих на материнській платі, а саме:

  • Lucid Virtu Universal MVP – оптимізує процес рендерінгу і відображення, забезпечуючи збільшення продуктивності і покращення якості зображення;
  • Підтримка технології ATI CrossFireX;
  • Підтримка технології NVIDIA SLI.

Особлива увага звернена на підтримку платою функцій GIGABYTE 3D BIOS на базі фірмових технологій GIGABYTE UEFI DualBIOS і 3D POWER. Окремо відзначена готовність плати до роботи з новими процесорами сімейства Intel Ivy Bridge, виконаними по 22-нанометровому процесу, і підтримка PCI-Express 3.0.

На звороті упаковки зображена сама материнська плата. Також виробник відзначив підтримку платою фірмової концепції Ultra Durable 4, яка має на увазі застосування якісної елементної бази в процесі виробництва і додатковий захист плати від підвищеної вологості, перепадів напруги в процесі відновлення версії прошивання, а також статичної напруги і високих температур.

По всій зворотній стороні розташовані логотипи, що не вмістилися на лицьовій стороні, технологій застосованих на платі, а саме:

  • Super Hearing – покращена аудіо підсистема;
  • Super Sight – підтримка 2-way SLI і 4-way CrossFireX;
  • Super Speed – надає розширені можливості гри по мережі завдяки наявності Intel gigabit Ethernet з фірмовою технологією прискорення і оптимізації мережних з'єднань cFosSpeed;
  • Підтримка USB 3.0, SATA 3.0, 3x USB Power Boost (концепція 333);
  • GIGABYTE On/Off Charge – зарядка портативних пристроїв навіть при виключеному комп'ютері.

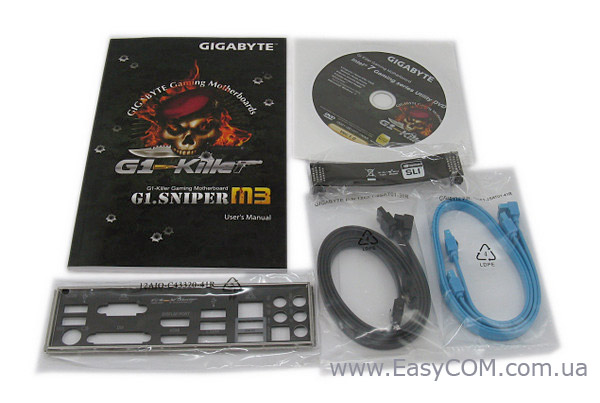

Комплект поставки GIGABYTE G1.Sniper M3 досить стандартний - крім обов'язкових посібника користувача, дисків з драйверами і утилітами і заглушки інтерфейсної панелі в нього входять:

  • Чотири SATA-шлейфи;
  • NVIDIA SLI міст.

Дизайн і особливості плати

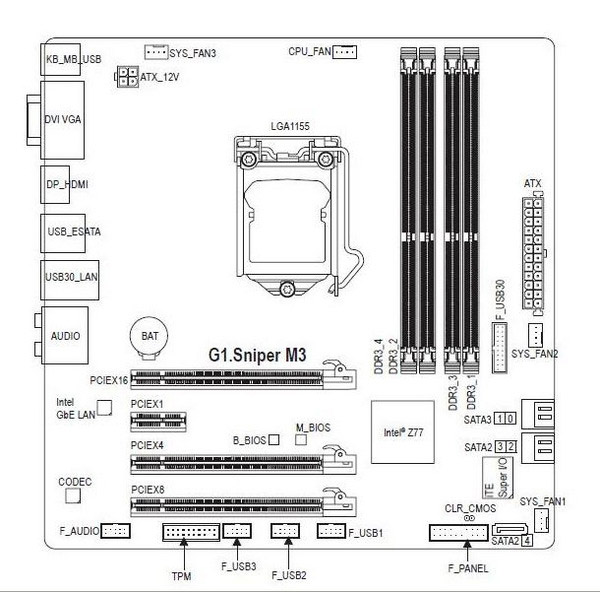

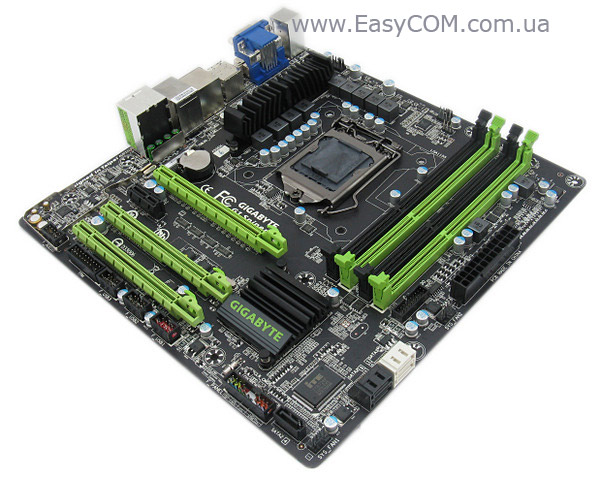

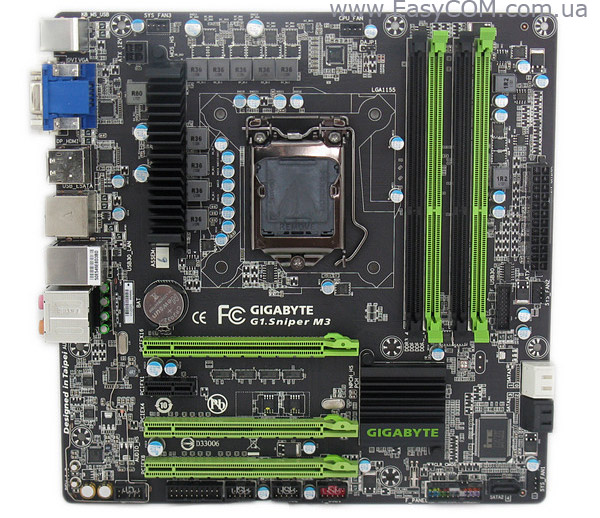

Материнська плата GIGABYTE G1.Sniper M3 належить до форм-фактору microATX. Плата виконана на текстоліті чорного кольору і відрізняється раціональним розташуванням набортних елементів. Дизайн материнської плати типовий для microATX моделей компанії. Компонування плати виконане досить продумано, але присутні і стандартні, для рішень подібного розміру, недоліки, а саме: нижні засувки роз’ємів для dстановлення модулів пам'яті близько сусідять з першим слотом PCI Express x16, що утруднить доступ до модулів при встановленій відеокарті. На нижньому правому краю плати відсутный кріпильний отвір під гвинт, що вимагає певної обережносності при підключенні SATA пристроїв. Фактично всі порти і роз’єми розміщені по краю плати, що буде зручно при розміщенні проводів і кабелів у системному блоці.

Загальний стиль плати схожий на випущені раніше продукти ігрової серії G1-Killer. На щастя, GIGABYTE, швидше за все, остаточно відмовилася від досить специфічної форми радіатора чіпсету у формі пістолета, і виконала його в більш звичному для споживача вигляді. Також, варто відзначити ще одну неприємну особливість компонування плати, а саме розміщення роз’єму для підключення одного з системних вентиляторів (SYS_FAN3). При підключенні і прокладці 4-контактного ATX12V кабелю за материнською платою (при нижньому розташуванні блока живлення) доступ до роз’ємів для вентилятора буде ускладнений.

На звороті плати, крім підсилювальної пластини роз’єму Socket LGA1155 виробництва Foxconn, яка повинна забезпечити можливість встановлення досить потужних систем охолодження, які знадобляться при серйозному розгоні процесора, ніяких елементів виявлено не було – незважаючи на компактний розмір текстоліту, всі мікросхеми вмістилися на лицьовій частині плати.

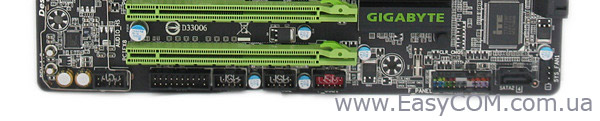

У нижній частині материнської плати розташовані роз’єми підключення внутрішніх портів USB. Всього на платі реалізовано десять портів USB 2.0: шість внутрішніх і чотири на інтерфейсній панелі. Один з портів, виділений червоним кольором, підтримує функцію On/Off Charge, яка забезпечує зарядку портативних пристроїв навіть при виключеному комп'ютері. Біля портів USB 2.0 розташовані колодки підключення передньої панелі, аудіо роз’ємів фронтальної панелі, порту TPM і один з трьох роз’ємів для підключення системних вентиляторів.

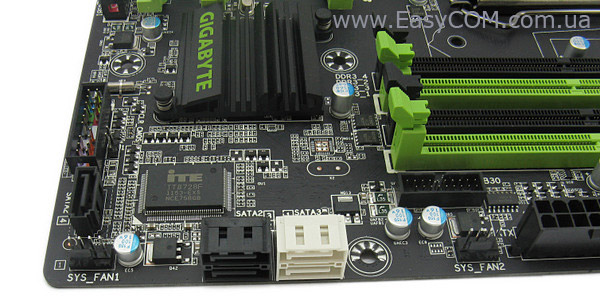

На правій стороні материнської плати, паралельно її поверхні, розташовані чотири порти SATA. Два порти SATA 6 Гбіт/с білого кольору і два SATA 3 Гбіт/с чорного кольору реалізовані силами чіпсету Intel Z77 Express. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Що цікаво, у правому нижньому куті текстоліту, окремо від інших, розташований п'ятий порт - SATA 3 Гбіт/с чорного кольору, який розташовується перпендикулярно платі і також реалізований силами чіпсету Intel Z77 Express. Як ми вже знаємо, чіпсет у стані забезпечити роботу шести портів SATA, на розглянутій платі шостим портом, який працює за рахунок Intel Z77 Express, є порт eSATA на інтерфейсній панелі.

Трохи вище розташована колодка підключення виносної панелі з двома портами USB 3.0 (у комплекті не поставляється). Можна відзначити дуже зручне її розташування, при підключенні не доведеться простягати проводи по всьому системному блоку. Всього на платі реалізовано чотири порти USB 3.0: два внутрішні і два на інтерфейсній панелі. Поруч з USB 3.0 розташований один з трьох роз’ємів для підключення системних вентиляторів.

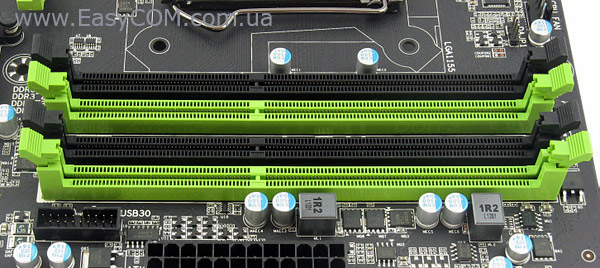

Системна плата GIGABYTE G1.Sniper M3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками по обидва боки. Оперативна пам'ять може працювати у двоканальному режимі, для його реалізації модулі пам'яті необхідно встановлювати або у два чорні, або у два зелені слоти. Підтримуються модулі працюючі на частотах 1600/1333/1066 МГц у номінальному режимі і до 2400 МГц у розгоні. Максимальний об'єм пам'яті може становити 32 ГБ, чого повинно бути достатньо у більшості випадків.

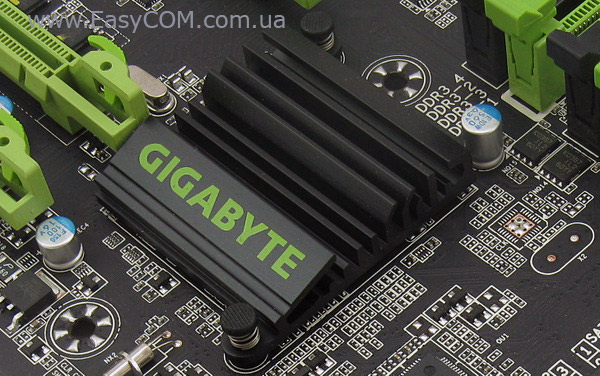

Система охолодження розглянутої плати складається з двох алюмінієвих радіаторів, один здійснює відведення тепла від чіпсету Intel Z77 Express, інший накриває мікросхеми MOSFET, що точно не буде зайвим при експериментах з розгоном. Кріпляться всі радіатори за допомогою пластикових кліпс на пружинках.

У процесі тестування плати температура не перевищувала 42°C, що є дуже непоганим результатом для материнської плати з досить скромною системою охолодження.

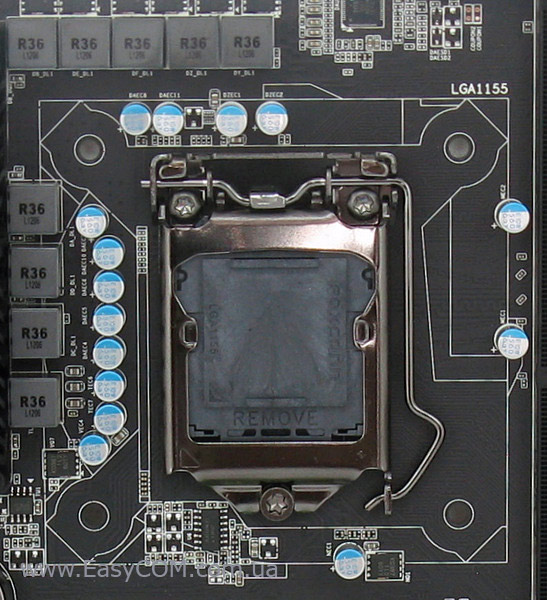

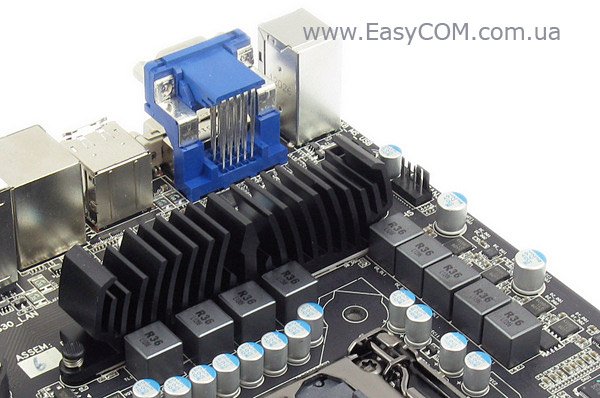

Розташування Socket LGA1155 і опорної пластини стандартне. Живлення процесора здійснюється по 9-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач базується на ШІМ-контролері IR 3567, який підтримує активне перемикання фаз живлення для підвищення рівня ККД.

Для живлення GIGABYTE G1.Sniper M3 призначені основний 24-х і додатковий 4-контактний роз’єми. Останнє говорить про орієнтацію плати  на геймерів, а не на любителів розгону.

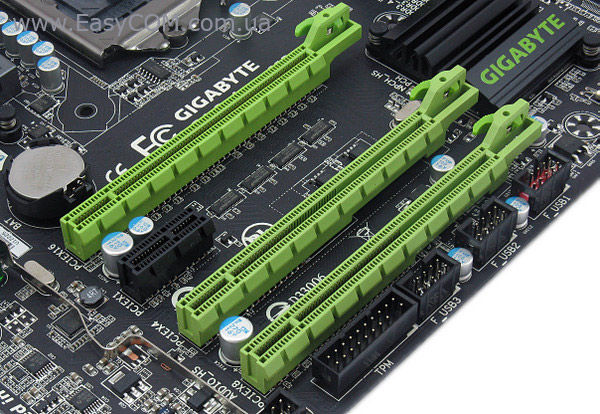

Можливості розширення функціональності материнської плати GIGABYTE G1.Sniper M3, на відміну від багатьох рішень, виконаних у форм-факторі microATX, досить широкі. У наявності три слоти для встановлення графічних адаптерів - PCI-Express (перший і третій відповідають специфікації 3.0). Виробником заявлена підтримка технологій NVIDIA SLI і ATI CrossFireX. Близьке розташування слотів PCI-Express у більшості випадків не дозволить встановлювати на материнську плату більше двох відеокарт, але розробник це передбачив, і розділив лінії PCI-E між слотами в конфігурації x8/x4/x8 відповідно.

Якщо у вас один графічний адаптер то його необхідно встановлювати в перший слот, який буде функціонувати в режимі х16. Оскільки можливості чіпсету Intel Z77 Express дозволяють виводити зображення з вбудованого в процесор відеоядра, то слоти PCI-Express можуть бути використані і для встановлення інших карт розширення. Також розширення функціональності материнської плати можливе за рахунок одного слота PCI-Express х1.

Окремо варто відзначити, що робота слотів PCI-Express по специфікації 3.0 буде можлива тільки при наявності процесора сімейства Intel Ivy Bridge.

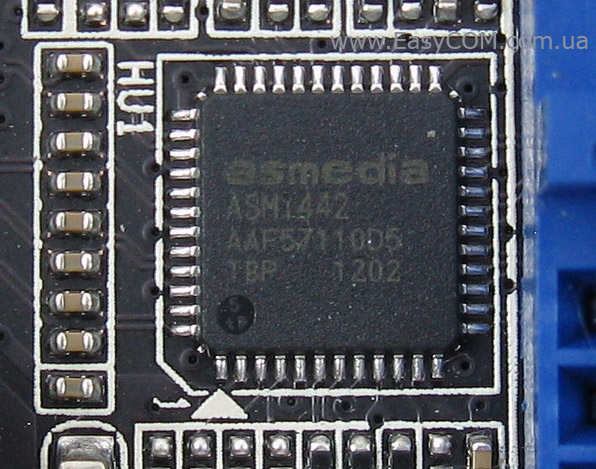

Якщо ви плануєте використовувати інтегровану графіку, проблем з підключенням сучасних пристроїв виводу зображення не виникне, оскільки всі необхідні роз’єми присутні. Функціонування відеовиходів і перемикання між портами VGA, DVI, HDMI і DisplayPort інтегрованого відео здійснюється силами двох мікросхем Asmedia ASM1442.

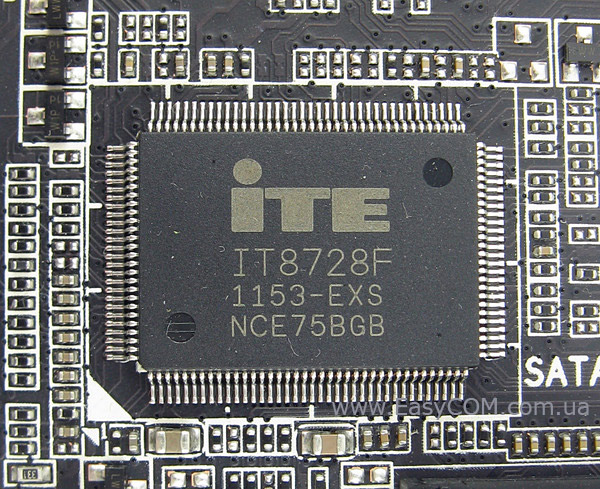

Можливості Multi I/O забезпечені мікросхемою ITE IT8728F, яка керує портом PS/2, роботою системних вентиляторів і забезпечує моніторинг.

Для підтримки мережних з'єднань слугує гігабітний LAN-контролер Intel Gbe LAN.

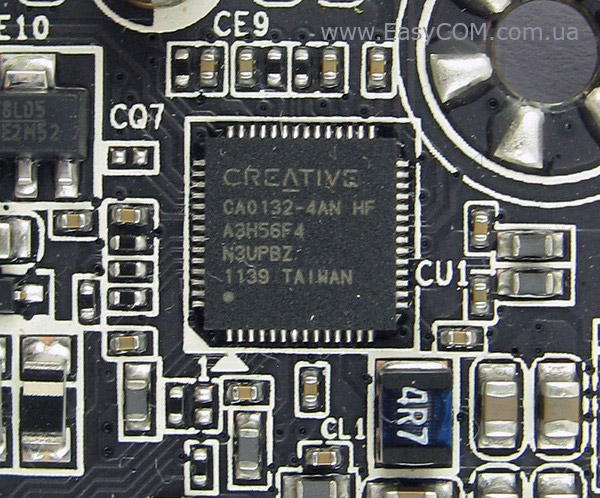

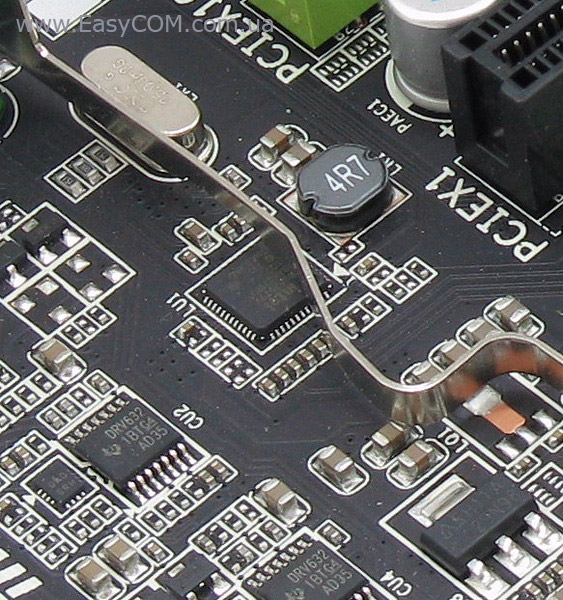

Звукова підсистема розглянутої материнської плати заснована на HDA-кодеку 6-канального звуку Creative CA0132, який підтримує аудіосистеми форматів 2/4/5.1.

GIGABYTE G1.Sniper M3

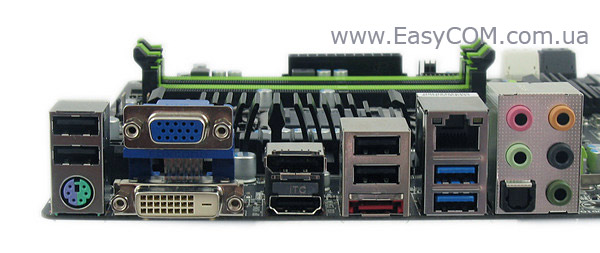

На інтерфейсну панель материнської плати GIGABYTE G1.Sniper M3 виведені наступні порти:

  • 1 x HDMI;
  • 1 x DVI-D;
  • 1 x VGA;
  • 1 x DisplayPort
  • 2 x LAN (RJ45);
  • 2 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x eSATA
  • 1 x Optical S/PDIF out;
  • 5 x Аудіо портів;
  • 1 x PS/2 (миша/клавіатура).

Як бачимо, конфігурація зовнішніх портів достатня для комфортного використання системи, до приємних особливостей можна віднести наявність всіх популярних відео виходів і порту eSATA. Але варто відзначити, що 7.1-канальну аудіосистему до цієї материнської плати підключити не вдасться.

GIGABYTE G1.Sniper M3

Материнська плата GIGABYTE G1.Sniper M3 оснащена достатньою кількістю роз’ємів для підключення вентиляторів. Крім чотириконтактного роз’єму для процесорного кулера, у наявності ще три для системних вентиляторів.

UEFI BIOS

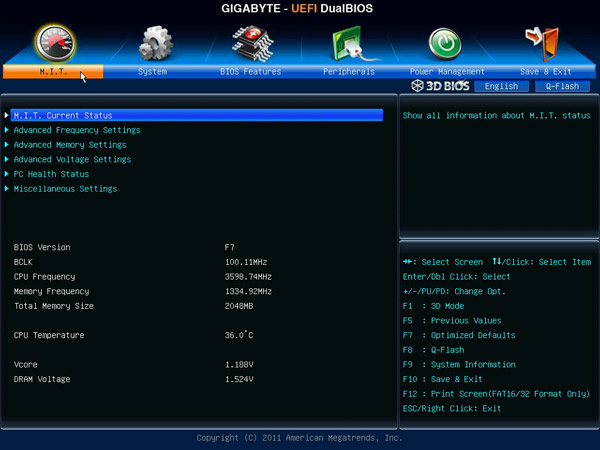

Материнська плата GIGABYTE G1.Sniper M3 оснащена сучасним прошиванням UEFI на базі мікрокоду AMI з приємним графічним інтерфейсом, можливістю керування за допомогою мишки і підтримкою накопичувачів об'ємом більше 3 ТБ. До того ж відзначимо, що плата оснащена двома мікросхемами BIOS (технологія DualBIOS), що дозволить зберегти працездатність системи у випадку пошкодження основної мікросхеми з прошиванням.

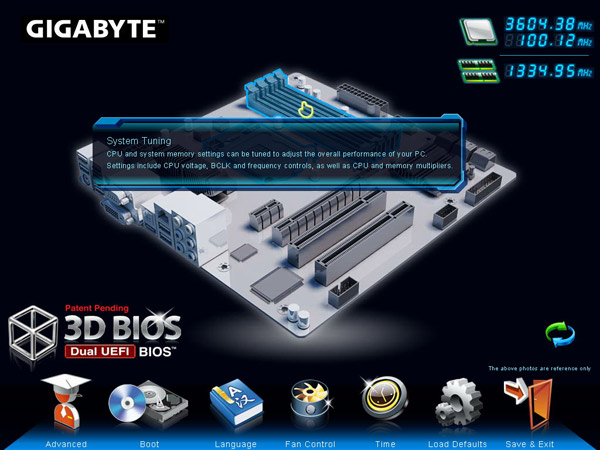

Саме меню розділене на два окремі режими роботи, перший з них – 3D BIOS. При наведенні покажчика «мишки» на один з компонентів материнської плати відкривається список параметрів, доступних для зміни, що ставляться до даного компонента плати.

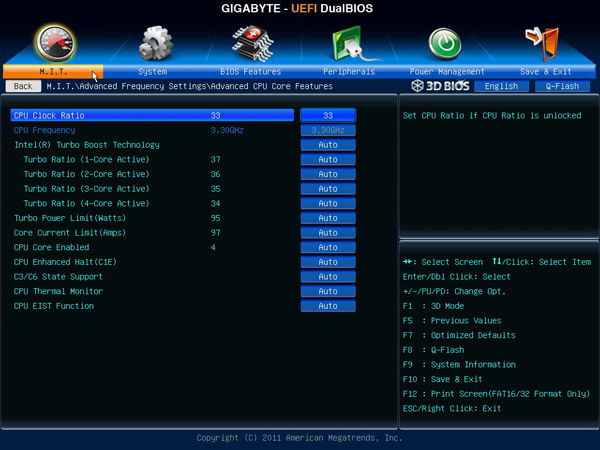

Основна частина налаштувань, що стосуються зміни частоти роботи тактового генератора (BCLK), CPU, вбудованого графічного ядра, оперативної пам'яті, згруповані в розділі MB Intelligent Tweaker (M.I.T.), де у свою чергу вони зручно рознесені по підрозділам, залежно від типу.

Налаштування, необхідні для розгону, зведені таблицю:

Параметр

Назва меню

Діапазон

Крок

Частота системної шини, МГц

CPU/PCIe Base Clock

80 – 150

0,1

Частота вбудованого графічного ядра, МГц

Internal Graphics Clock

400 – 1600

50

Процесорні технології

C1E, C3/C6 State, EIST, CPU Thermal Monitor





Процесорний множник

CPU Clock Ratio

16 – 59

1

Обмеження по потужності, Вт

Turbo Power Limit

0 – 1200

1

Обмеження по струму, А

Core Current Limit

0 – 300

1

Дільник для пам'яті

System Memory Multipllier

8, 10.66, 13.33, 16, 21,33



Затримки ОЗП



CAS Latency, tRCD, tRP, tRAS, tRRD, tWTR, tWR, tWTP, tRFC, tRTP, tFAW, tCMD



Напруга на модулях пам'яті, В

DRAM Voltage (CH A/B)

1,1 – 2,8

0,005



Data Tx Reference (CH A/B)

0,695 – 0,810

0,005



DRAM Termination (CH A/B)

0,340 – 2,216

0,004



Data Reference (CH A)

0,340 – 2,216

0,004



Addres Reference (CH A)

0,340 – 2,216

0,004



Data Reference (CH B)

0,425 – 1,385

0,005



Addres Reference (CH B)

0,425 – 1,385

0,005

Напруга живлення ядра процесора, В

CPU Vcore

0,800 – 1,900

0,005



Dynamic Vcore (DVID)

-0,640 - +0,635

0,005



CPU Vtt

0,770 – 1,440

0,050



CPU PLL

1,200 – 2,200

0,005



IMC

0,715 – 1,400

0,005



Dynamic GFX Core (VAXG DVID)

+0,000 - +0,350

0,005

У розділі PC Health Status відкривається доступ до спостереження за температурою процесора і чіпсету, а також швидкістю обертання встановлених вентиляторів. Тут же можна задавати вручну необхідну швидкість обертання вентиляторів.

Також не обійшлося без окремого розділу моніторингу, у якому можна стежити за:

  • напругою на ядрі процесора;
  • напругою на графічному ядрі;
  • напругою на модулях пам'яті;
  • напругою на лінії живлення +12В, +5В і +3,3В.

Окремо варто відзначити можливість зняття «скріншотів» прямо в BIOS і підтримку російської мови.

Можливості розгону

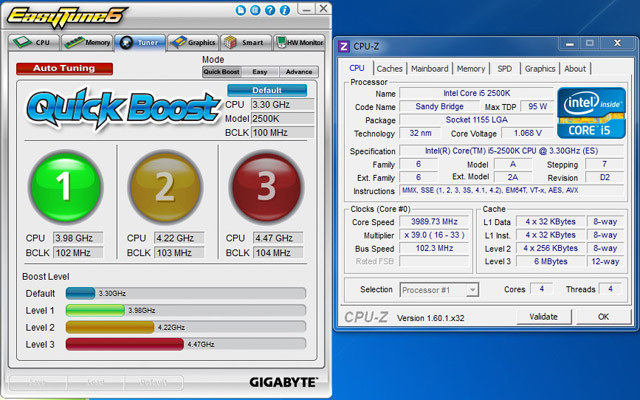

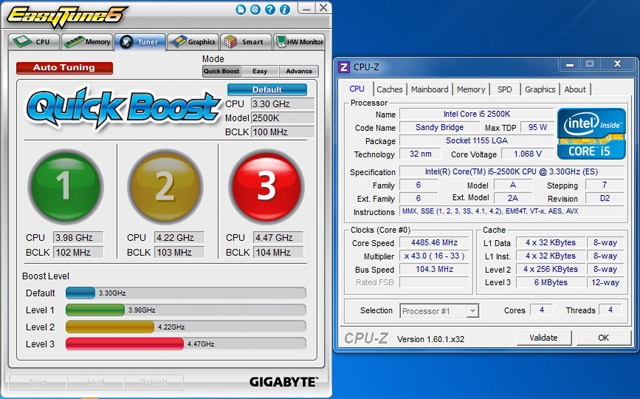

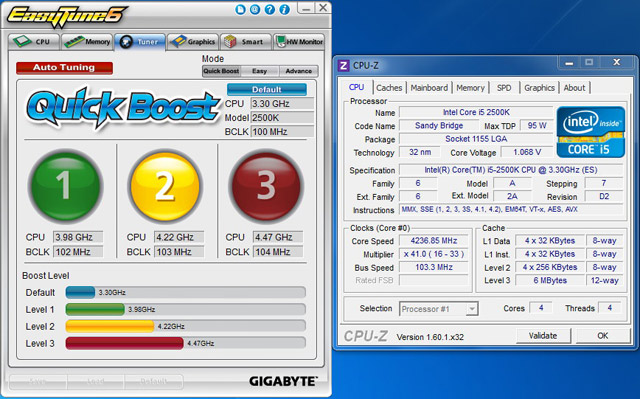

Вище представлені результати розгону за допомогою утиліти EasyTune6, що є в комплекті. Як бачимо, користувач має право сам вибирати один з трьох можливих рівнів розгону системи залежно від поточних завдань.

Тестування

Для перевірки можливостей материнської плати використане наступне обладнання:

Процесор

Intel Core i5-2500K (LGA1155, 3,3 ГГц, L3 6 МБ)
 Turbo Boost: enable C1E: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2x DDR3-2000 1024 МБ Kingston HyperX KHX16000D3T1K3/3GX

Відеокарта

MSI R4850-2D1G-OC (Radeon HD 4850, 1 ГБ GDDR3, PCIe 2.0)

 Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ

Оптичний привід

ASUS DRW-1814BLT SATA

 Блок живлення

Seasonic SS-650JT Active PFC (650 Вт, 120 мм вентилятор)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятора на вдув/видув)

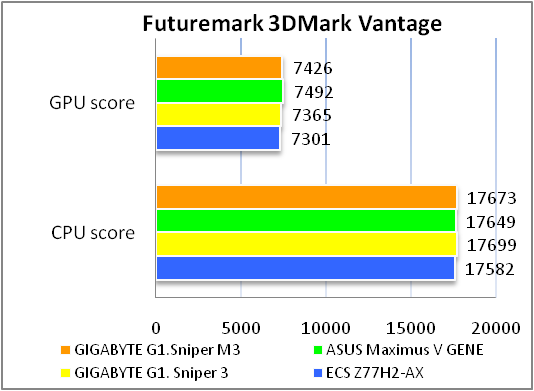

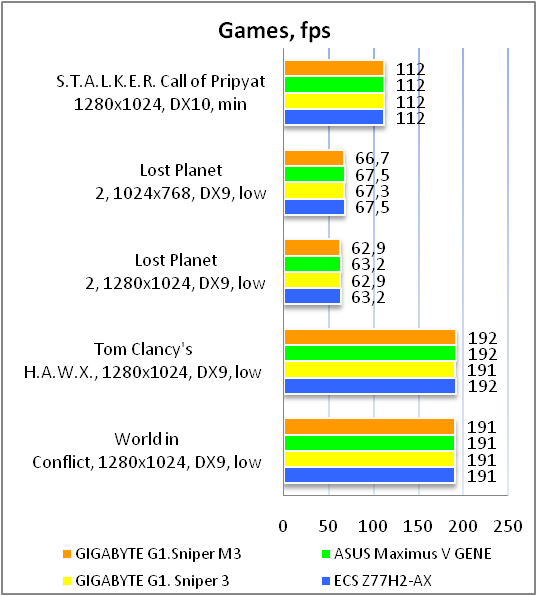

Результати тестів:

Продуктивність материнської плати GIGABYTE G1.Sniper M3 суттєво не виділяється на фоні деяких конкуруючих рішень, і не відстає від старшого рішення GIGABYTE G1.Sniper 3, що свідчить про використання належним чином оптимізованої версії UEFI.

Висновки

Материнська плата GIGABYTE G1.Sniper M3, що базується на новому продуктивному чіпсеті Intel Z77 Express, повністю готова до роботи з новими процесорами лінійки Intel Ivy Bridge. Дана материнська плата належить до лінійки спеціальних високопродуктивних рішень для «геймерів» - G1-Killer для Socket LGA1155 і позиціонується як компактне, якісне і відносно недороге рішення для складання збалансованого ПК середнього/високого рівня. З основних конкурентів можна виділити нещодавно розглянуте нами рішення аналогічного формату від ASUS - Maximus V GENE.

До неприємних особливостей GIGABYTE G1.Sniper M3 можна віднести викликані розміром материнської плати незручності, а саме: основна відеокарта може перекрити доступ до засувок на слотах модулів пам'яті, а також відсутність отвору під кріпильний гвинт у правому нижньому куті плати, через що варто проявляти обережність при складанні комп'ютера. Плюс на платі трохи спрощена система живлення процесора і використовується 4-контактний роз’єм ATX12V додаткового живлення, а також аудіокодек не підтримує 7.1- канальні аудіосистеми.

До переваг плати можна віднести цікавий дизайн, застосування високоякісних компонентів, використання двох мікросхем з прошиваннями BIOS і спрощеного режиму керування налаштуваннями, що дозволить вам уникнути проблем з невдалим відновленням.

Переваги:

  • якісна елементна база;
  • підтримка технологій ATI CrossFireX і NVIDIA SLI, а також Lucid Virtu Universal MVP;
  • підтримка USB 3.0 і наявність портів SATA 6 Гбіт/с;
  • підтримка всіх актуальних відеовиходів для вбудованого в CPU відеоядра;
  • підтримка eSATA.

Особливості:

  • правий нижній кут не має опори, підключати кабелі до роз’ємів потрібно обережно;
  • стабілізатор живлення використовує тільки 4-контактний роз’єм ATX12V;
  • використовуваний аудіокодек не підтримує 7.1-канальні аудіосистеми;
  • відсутня підтримка застарілих інтерфейсів FDD, COM, IDE і LPT.


Автор: Костянтин Шорохов
Переклад: Анна Смірнова

Висловлюємо подяку компанії MTI, офіційному дистриб'ютору GIGABYTE, продукції за надану для тестування материнську плату.

Висловлюємо подяку компаніям Intel, Kingston, MSI і SeaSonic за надане для тестового стенда обладнання.
