Огляд GIGABYTE B850M AORUS STEALTH ICE: компактна біла материнська плата з роз'ємами на звороті

Як бачимо, концепт з перенесенням роз’ємів на тильну сторону материнської плати був максимально позитивно оцінений споживачами, адже модельний ряд подібних продуктів невпинно зростає. Свій внесок у популяризацію подібних рішень робить і компанія GIGABYTE, розвиваючи свою лінійку STEALTH. Цього разу вона доповнилась microATX виконанням плати GIGABYTE B850 AORUS STEALTH ICE.

Зменшення форм-фактору та більш доступне цінове позиціонування ніби не сильно вплинули на технічні характеристики героїні огляду, дозволивши їй зберегти чудовий набір функцій серед представниць масового сегменту.

Ця модель також підтримує X3D Turbo Mode, який повинен покращувати продуктивність процесора до 18% «в один клік».

Але зараз зосередимось не на цьому, а на дослідженні того, що може отримати від цієї материнської плати середньостатистичний користувач. Крім незвичного розміщення роз’ємів, звісно.

Як ви вже здогадались, гостею огляду є GIGABYTE B850M AORUS STEALTH ICE. На українському ринку поки що знайти її не вийде, тому орієнтуємося на суму до $250. Якщо ж ви вже плануєте складання нового ПК, необхідні комплектуючі можна підібрати в Click.ua — тут представлені процесори, відеокарти, материнські плати, накопичувачі, блоки живлення та інші компоненти з офіційною гарантією. Це дає змогу порівняти ціни та комплектацію й придбати необхідні компоненти в одному місці. Додатково за промокодом CLICK3 до 31.12 можна отримати знижку 3% на всі комплектуючі.

Специфікація

Паковання та комплектація

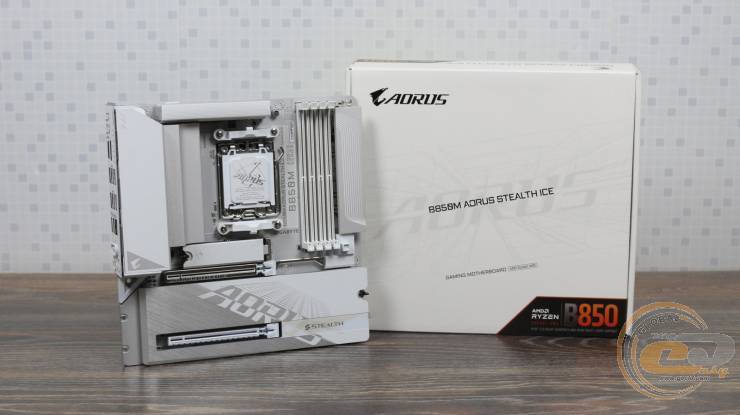

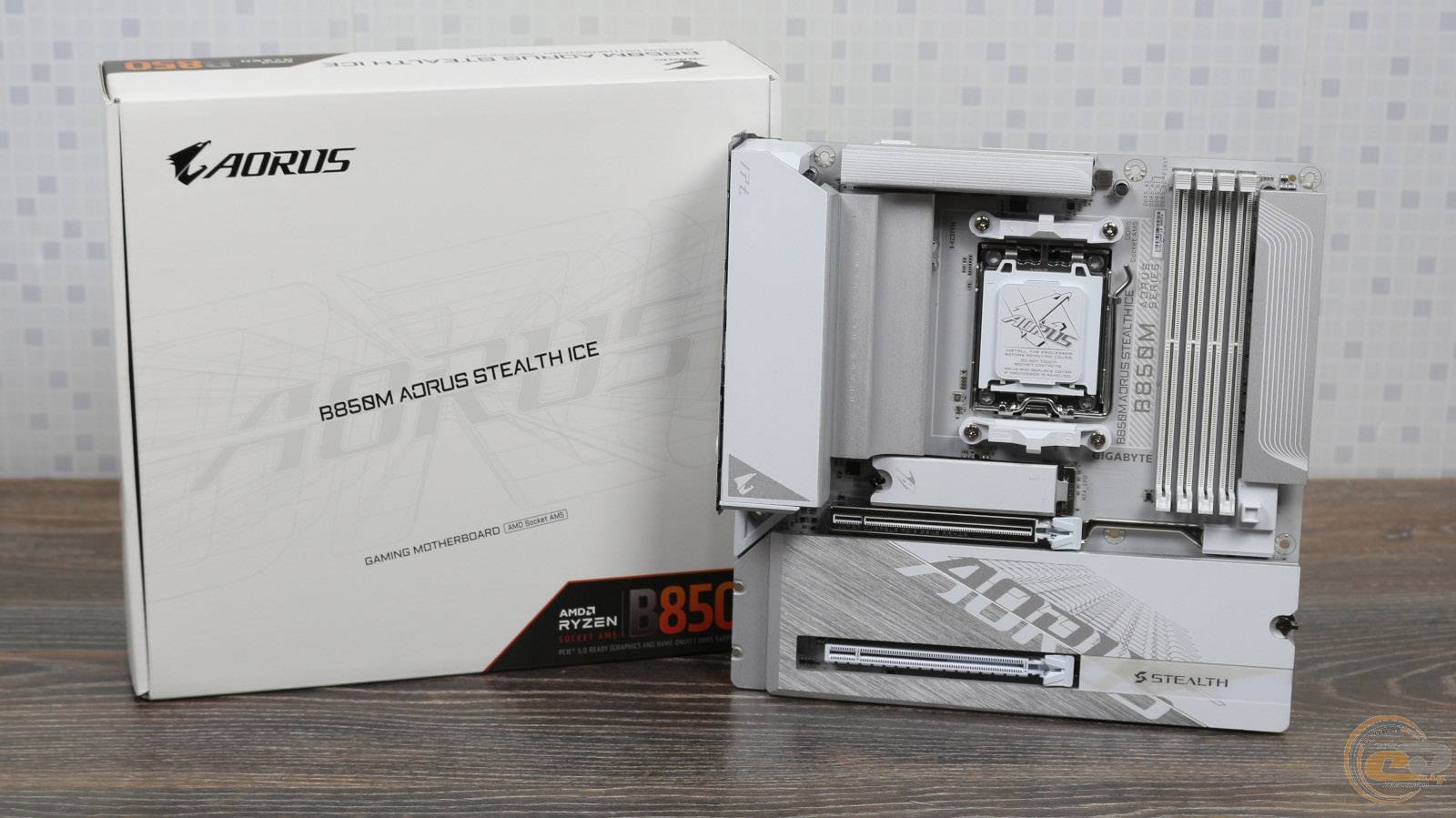

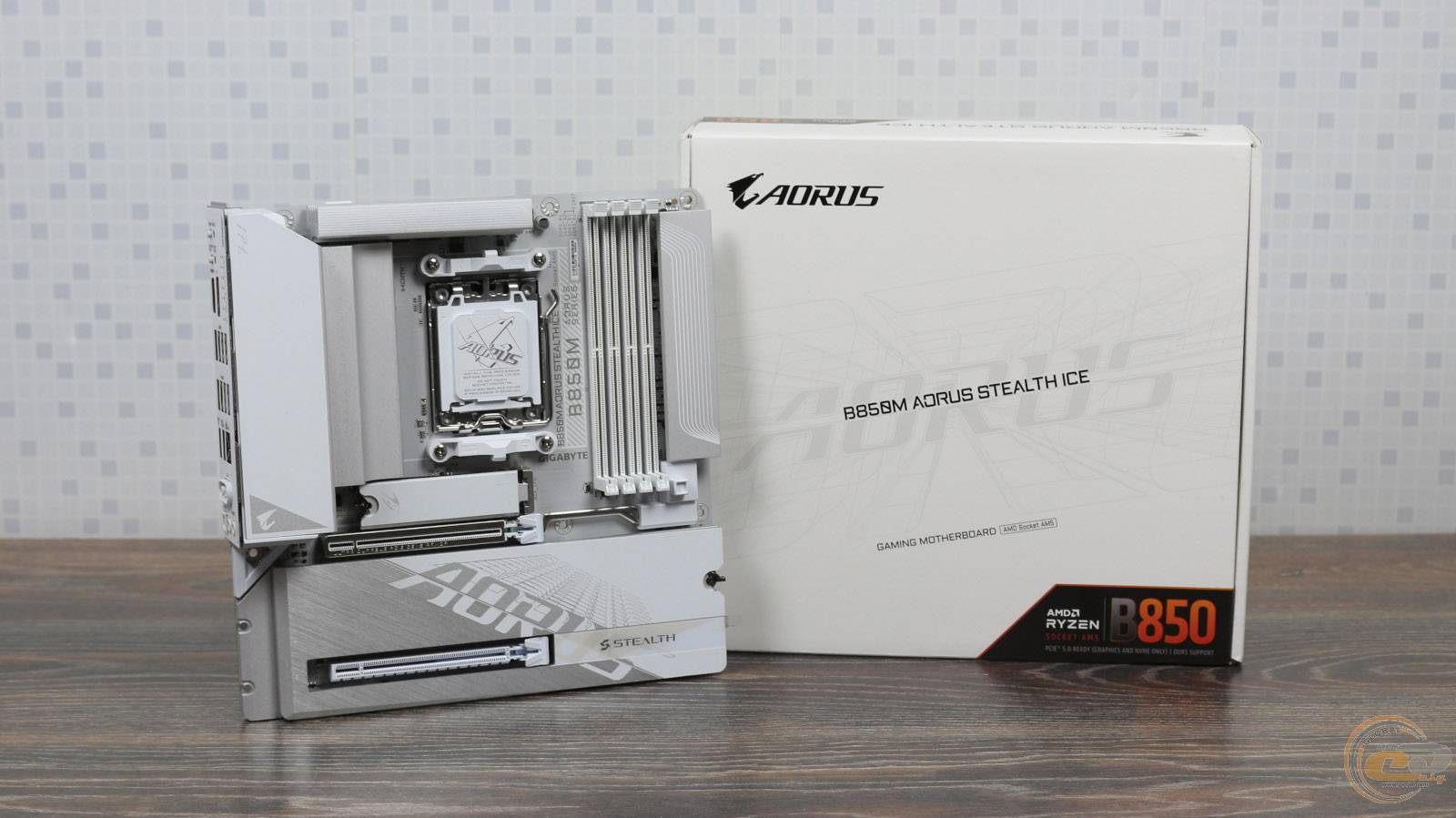

Паковання GIGABYTE B850M AORUS STEALTH ICE отримало мінімалістичне оформлення у білому кольорі з позначкою у куті про належність до чипсету AMD B850.

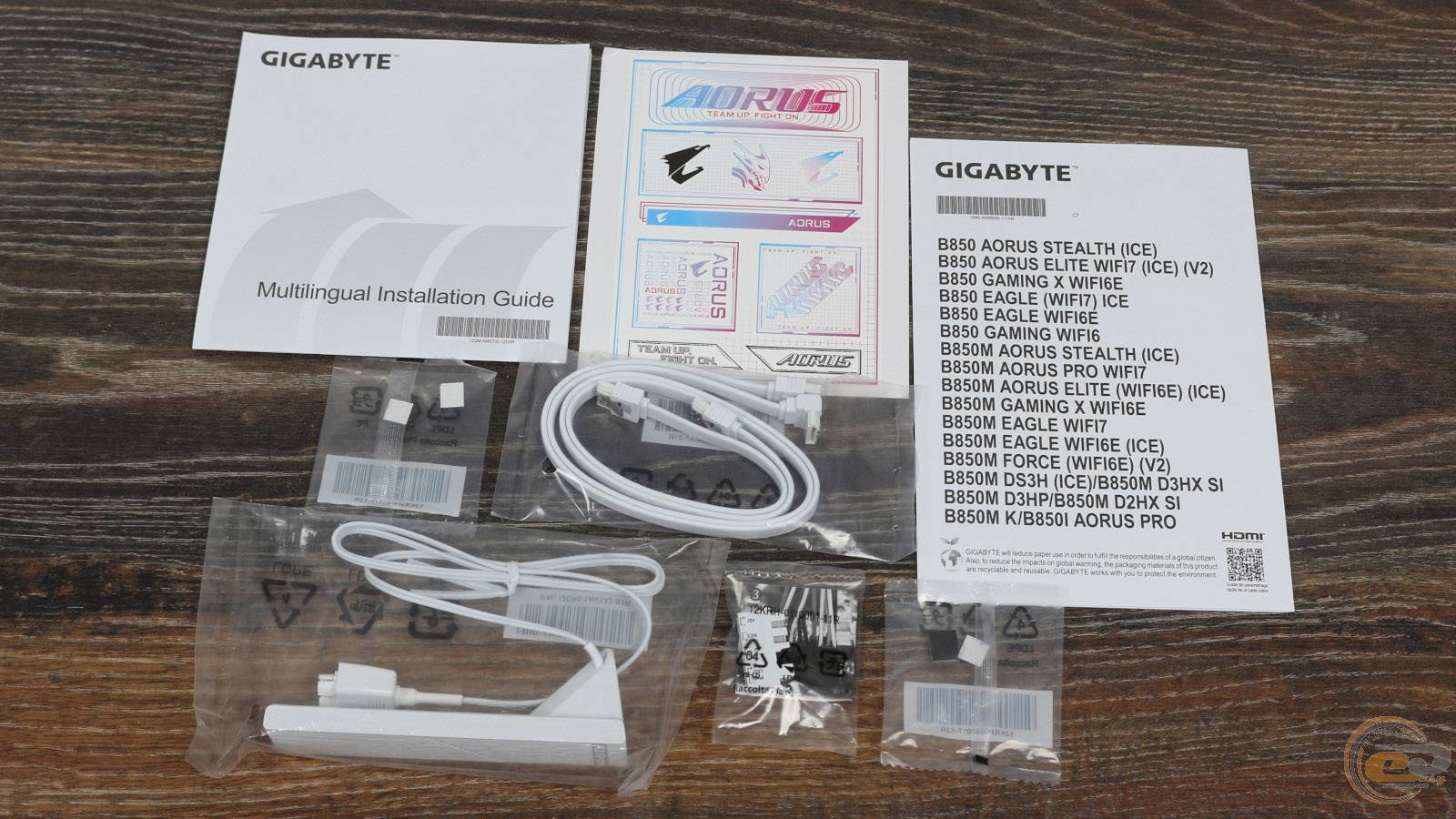

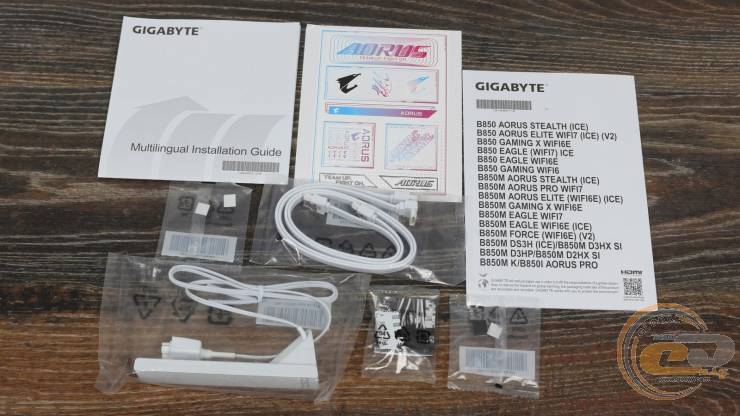

У комплект постачання героїні огляду є:

• два SATA-кабелі (один з яких – кутовий);
• два набори гумових проставок різної товщини для M.2-накопичувачів;
• конектор для спрощеного підключення передньої панелі;
• антена для Wi-Fi-модуля з магнітною підставкою;
• набір наліпок AORUS;
• мінімально необхідна корисна документація (посібник користувача і т.п.).

Дизайн та особливості плати

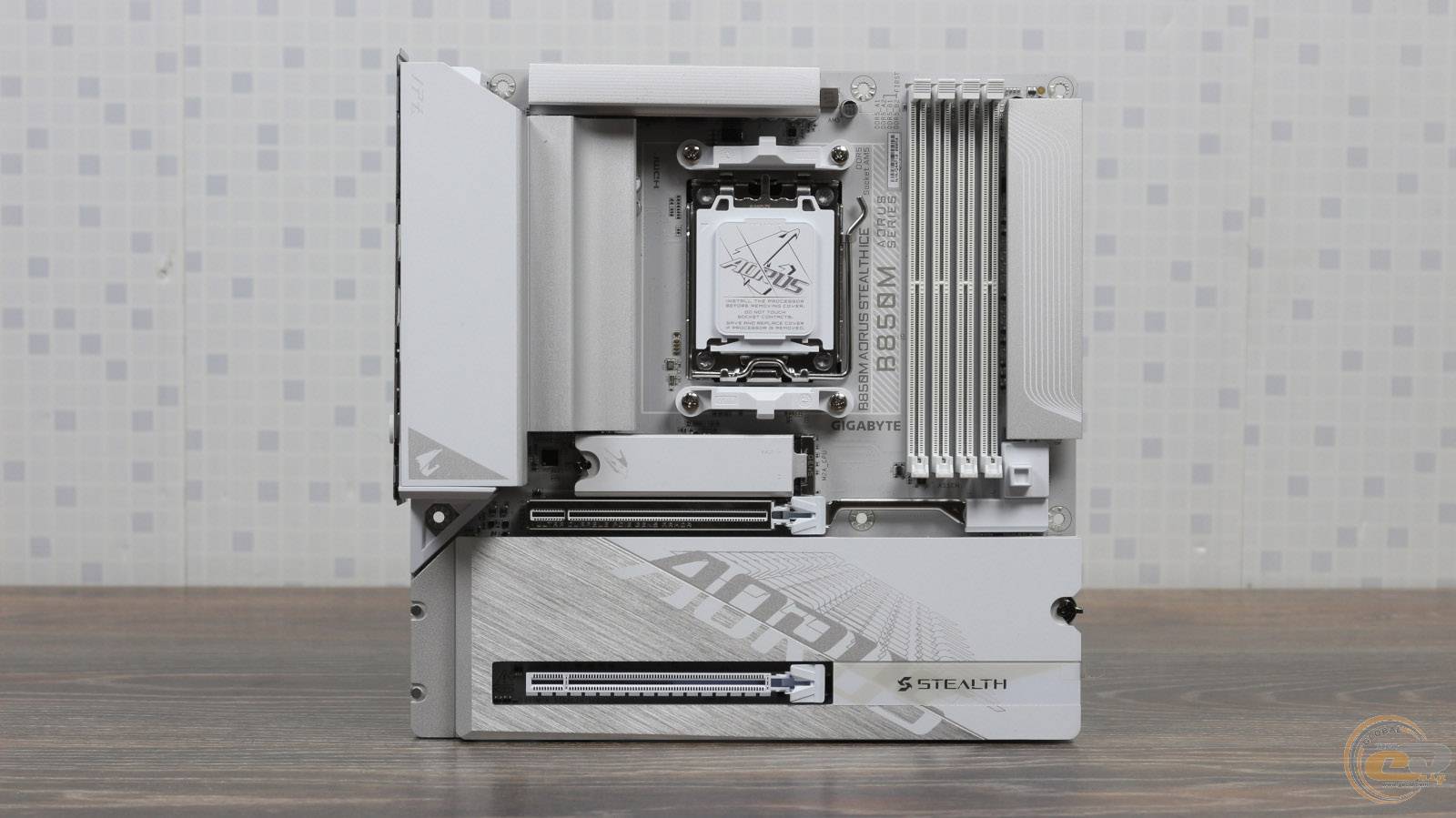

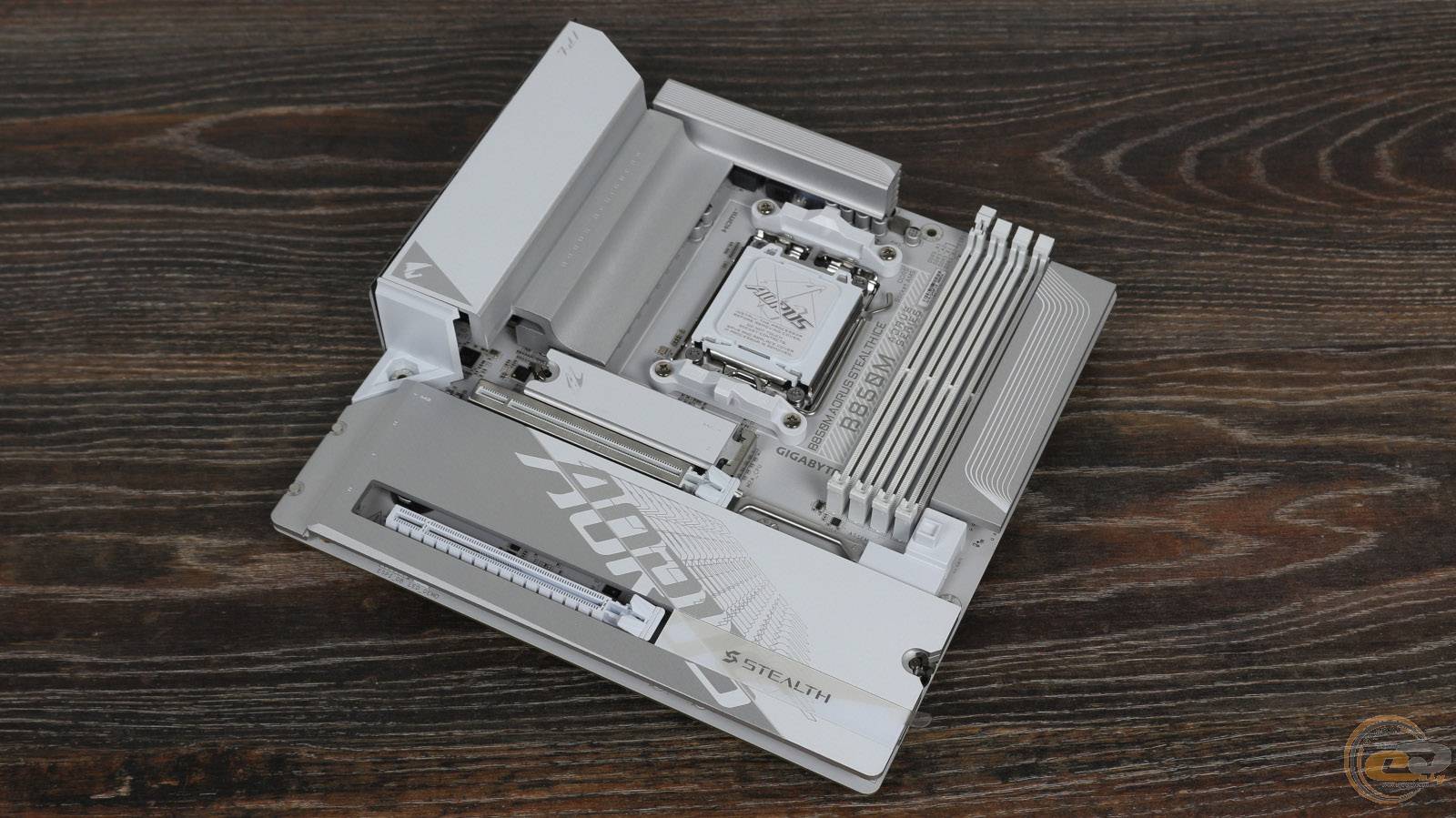

Загальний дизайн GIGABYTE B850M AORUS STEALTH ICE можна охарактеризувати як доволі стриманий. Виробник використав біло-сіру кольорову гаму, що у поєднанні з повною відсутністю роз’ємів для підключення кабелів на лицьовій стороні гарантує продукту максимально гармонійний вигляд. Габарити цієї материнської плати відповідають форм-фактору microATX.

Зона підсвічування у GIGABYTE B850M AORUS STEALTH ICE ховається під декоративною металевою панеллю біля слотів ОЗП. Вона підтримує RGB Fusion, що дозволяє налаштувати та синхронізувати ілюмінацію з іншими компонентами.

Власне підсвічування вийде реалізувати за допомогою трьох роз’ємів для ARGB світлодіодних стрічок та одного для RGB світлодіодних стрічок, що наявні на платі.

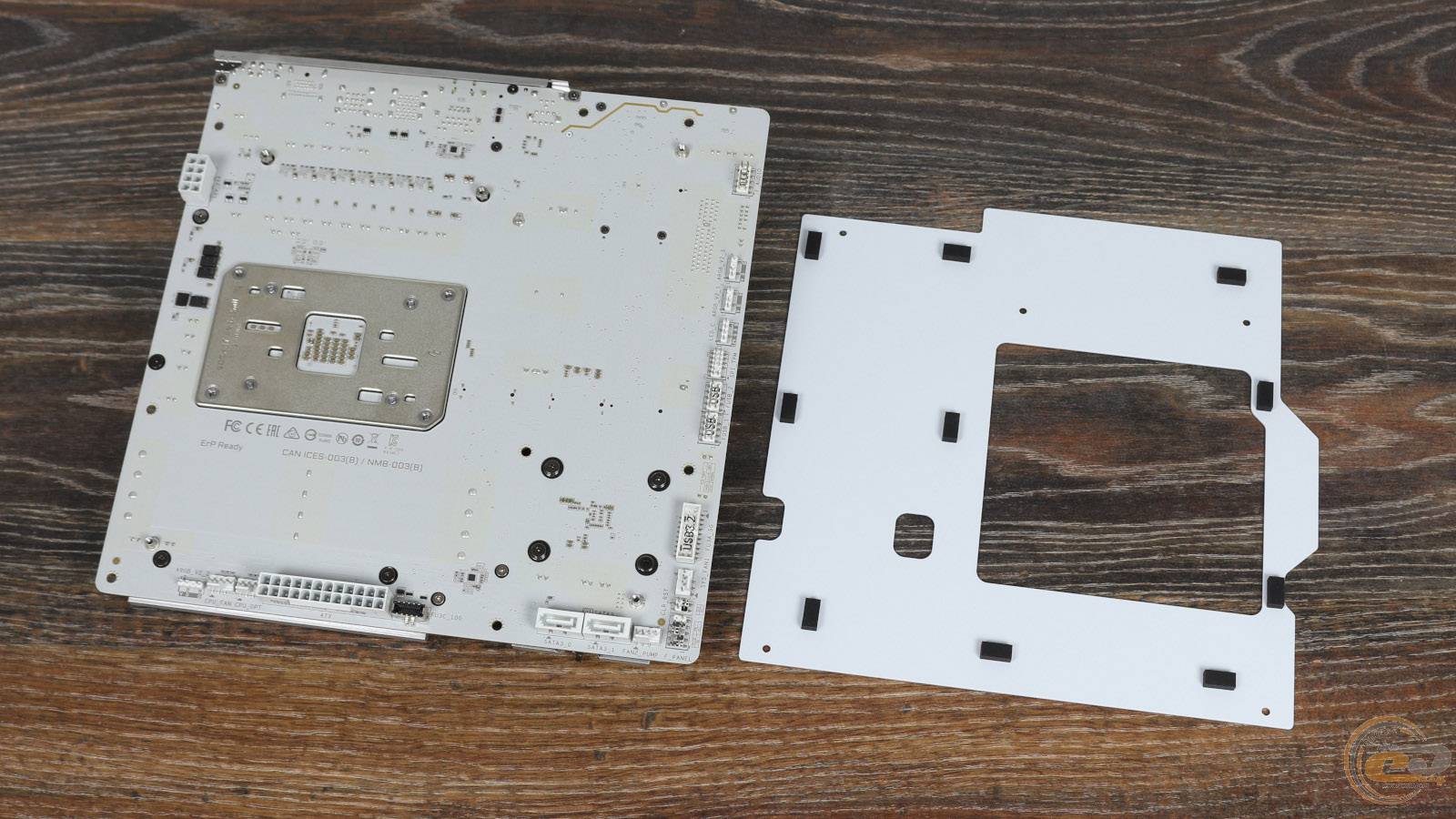

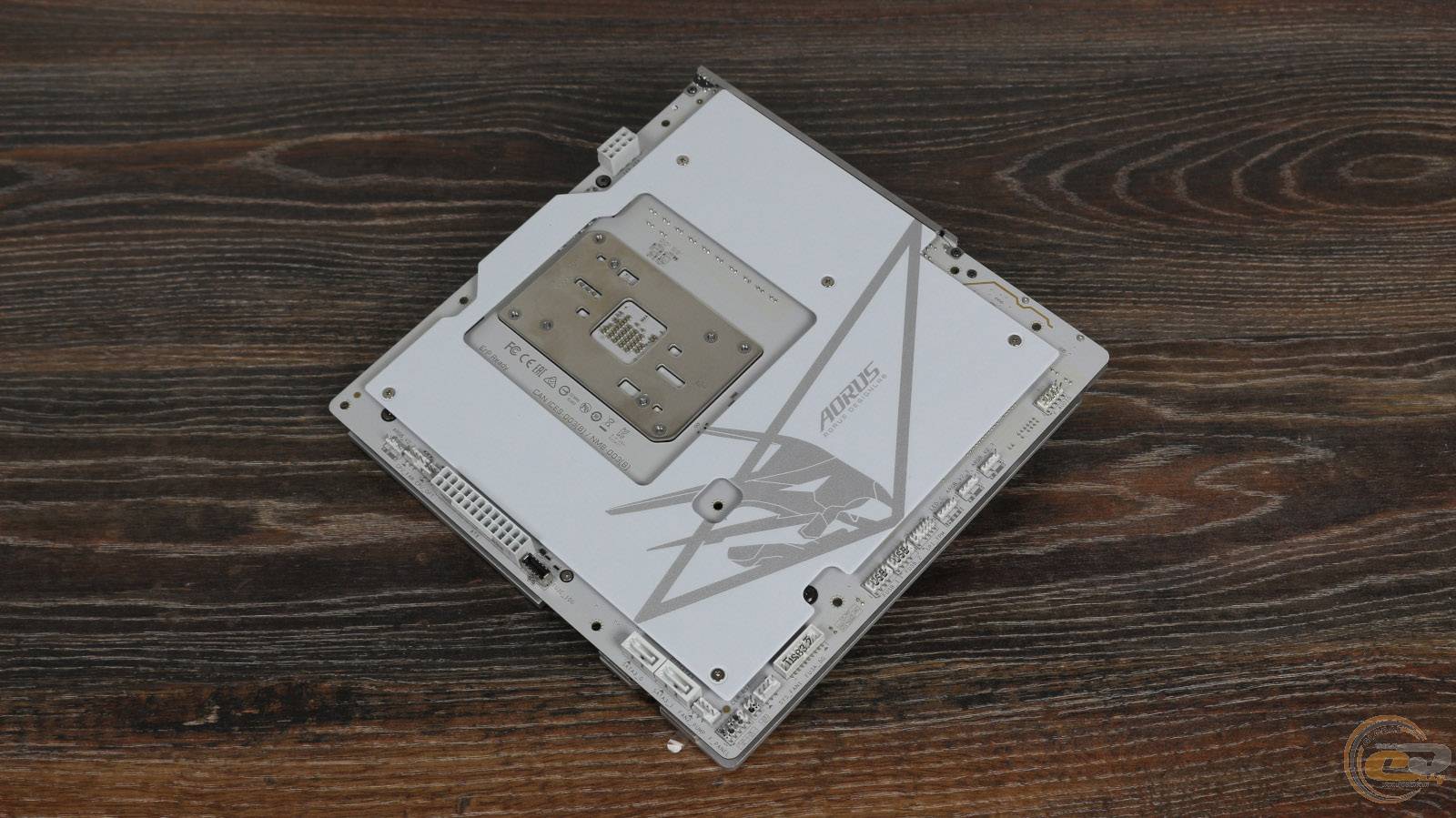

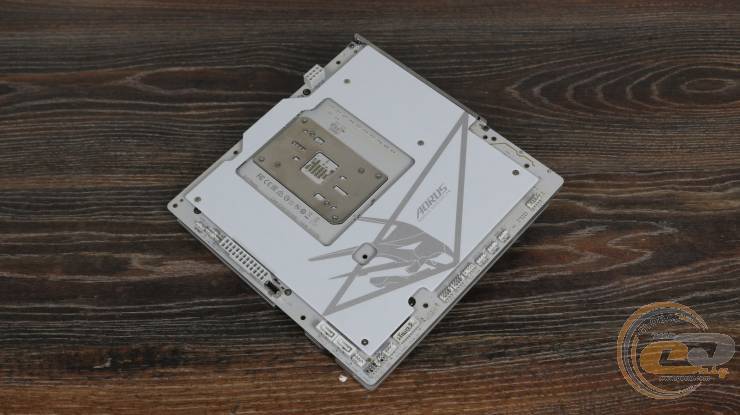

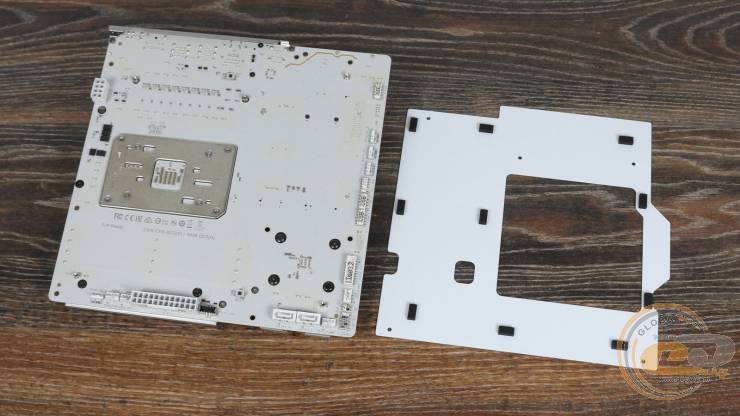

На звороті плати нас зустрічає металева захисна пластина, що декорована у стилі AORUS.

Через відсутність на пластині термопрокладок вона не відводить тепло від елементів на платі, а лише захищає її від вигину чи фізичного пошкодження компонентів.

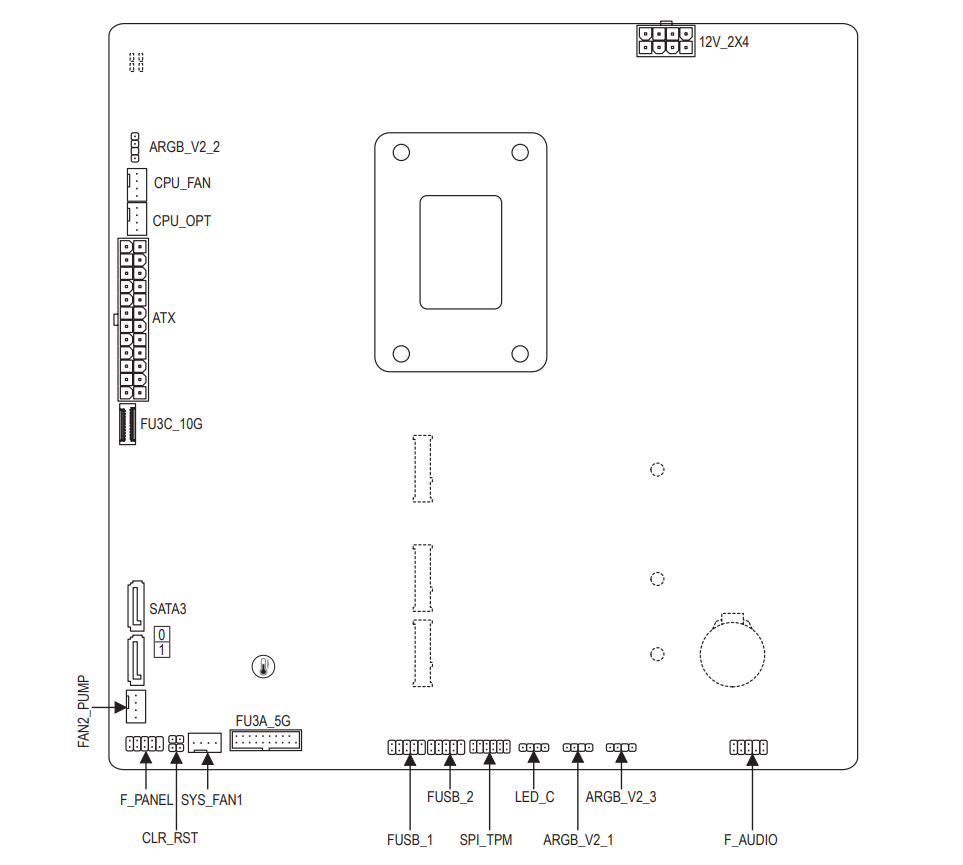

З цього боку плата має стандартну опорну пластину процесорного роз’єму, гвинти кріплення радіаторів та всі необхідні користувачу роз’єми.

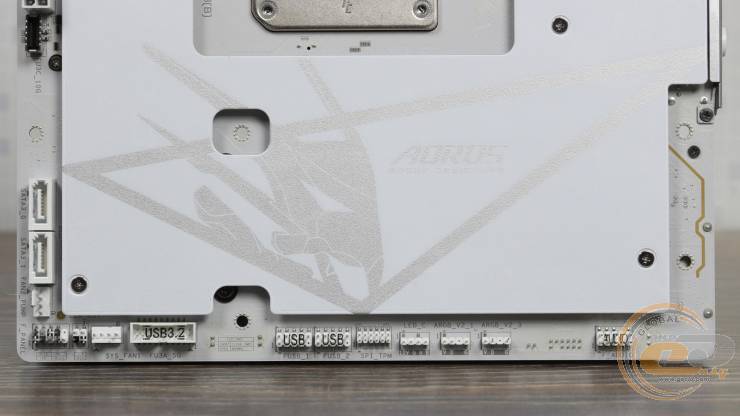

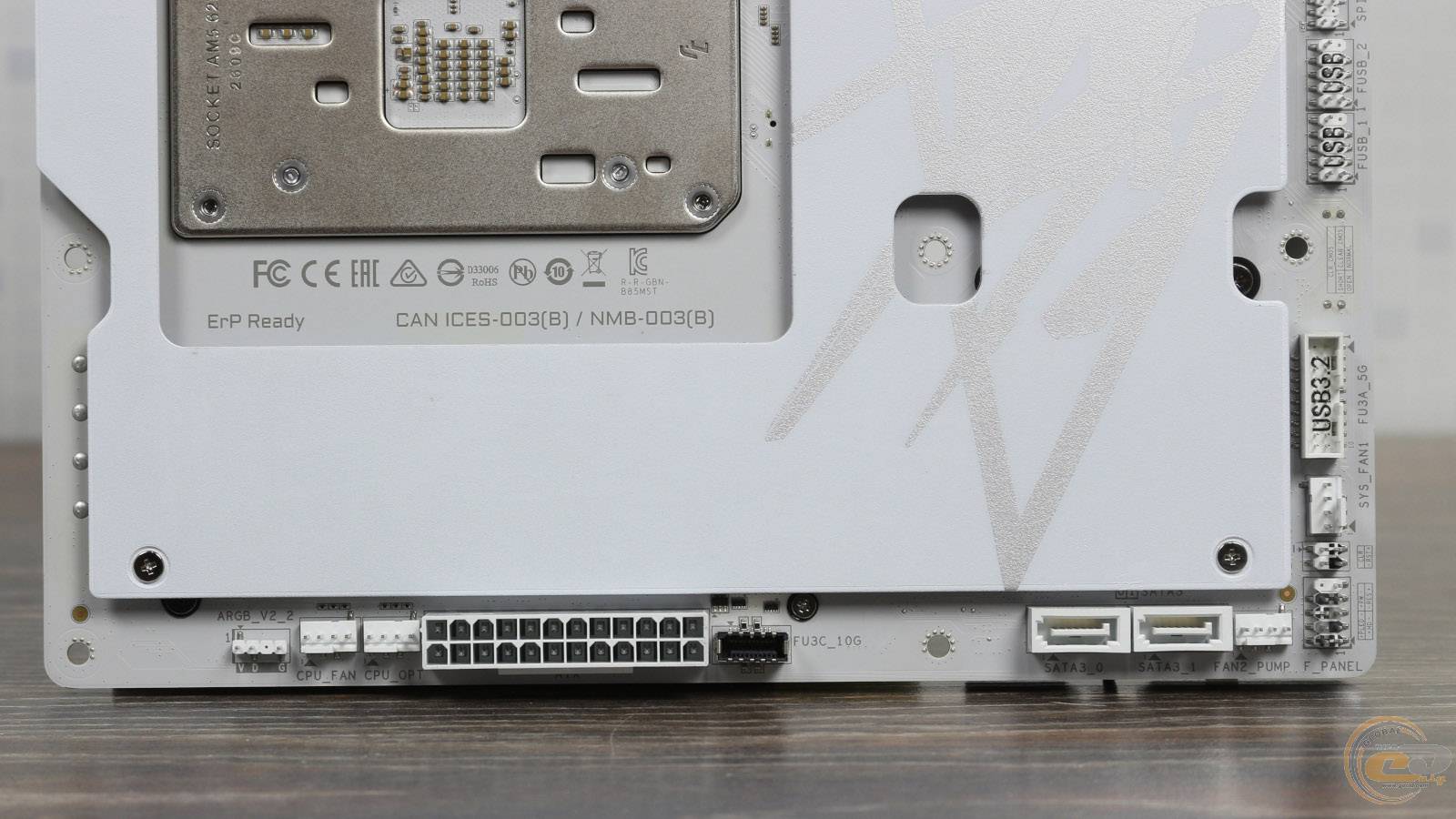

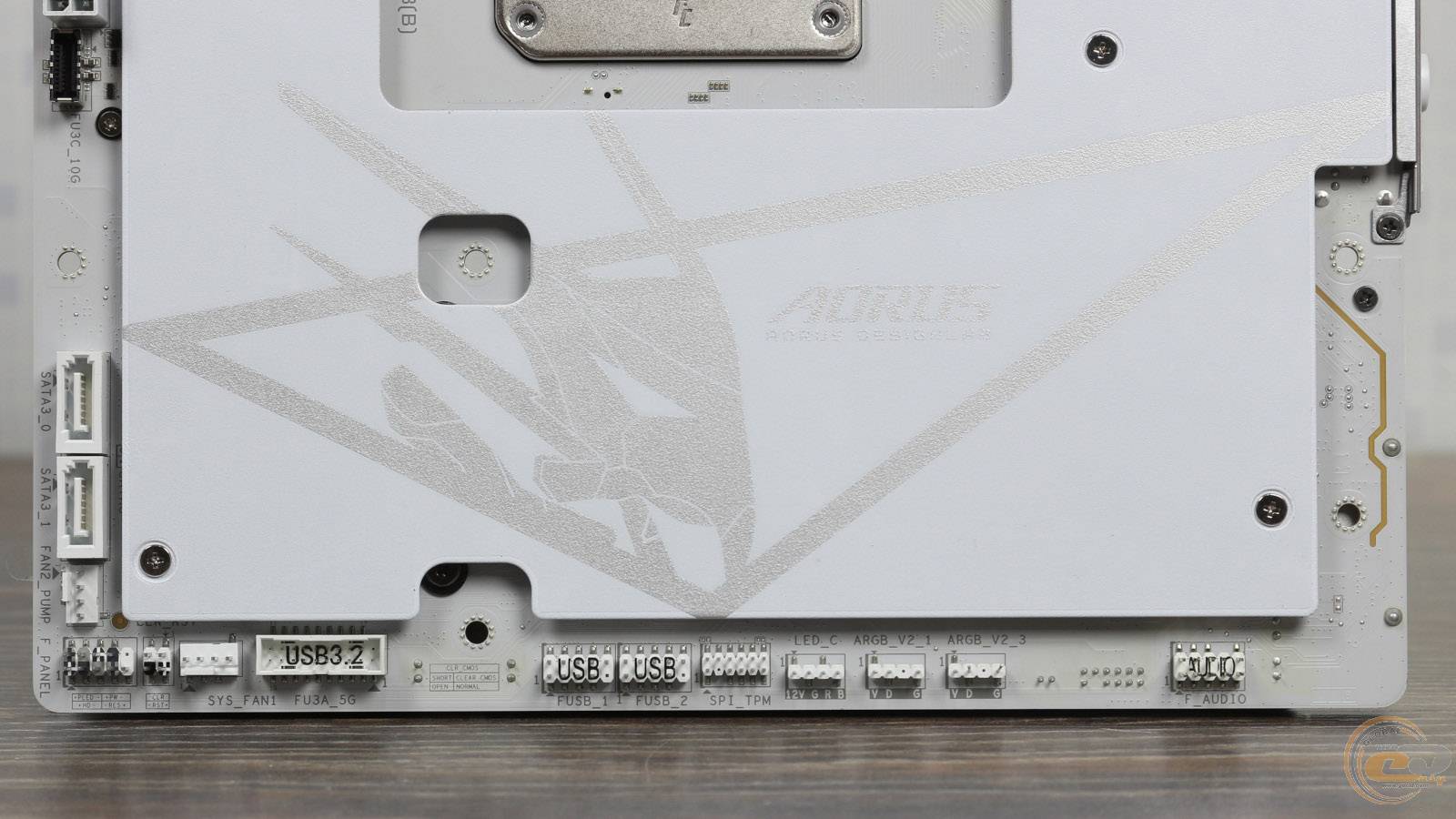

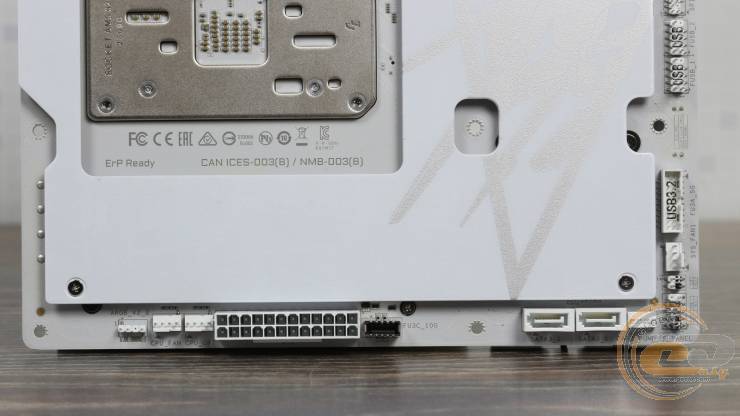

Знизу тут присутні: колодка підключення кнопок та індикації фронтальної панелі, контакти скидання налаштувань BIOS, перемичка Reset, роз'єм для підключення модуля ТРМ, роз'єм для світлодіодної стрічки та два ARGB-роз’єми, а також колодка підключення аудіороз'ємів передньої панелі.

Поруч з ними можна побачити дві колодки для активації портів USB 2.0 та одну для USB 3.2 Gen 1.

Лівий край героїні огляду оснащений одним роз'ємом для ARGB-світлодіодної стрічки. Тут же розміщені два вертикальні порти SATA III та вертикальний роз’єм для підключення порту USB 3.2 Gen 2 Type-C.

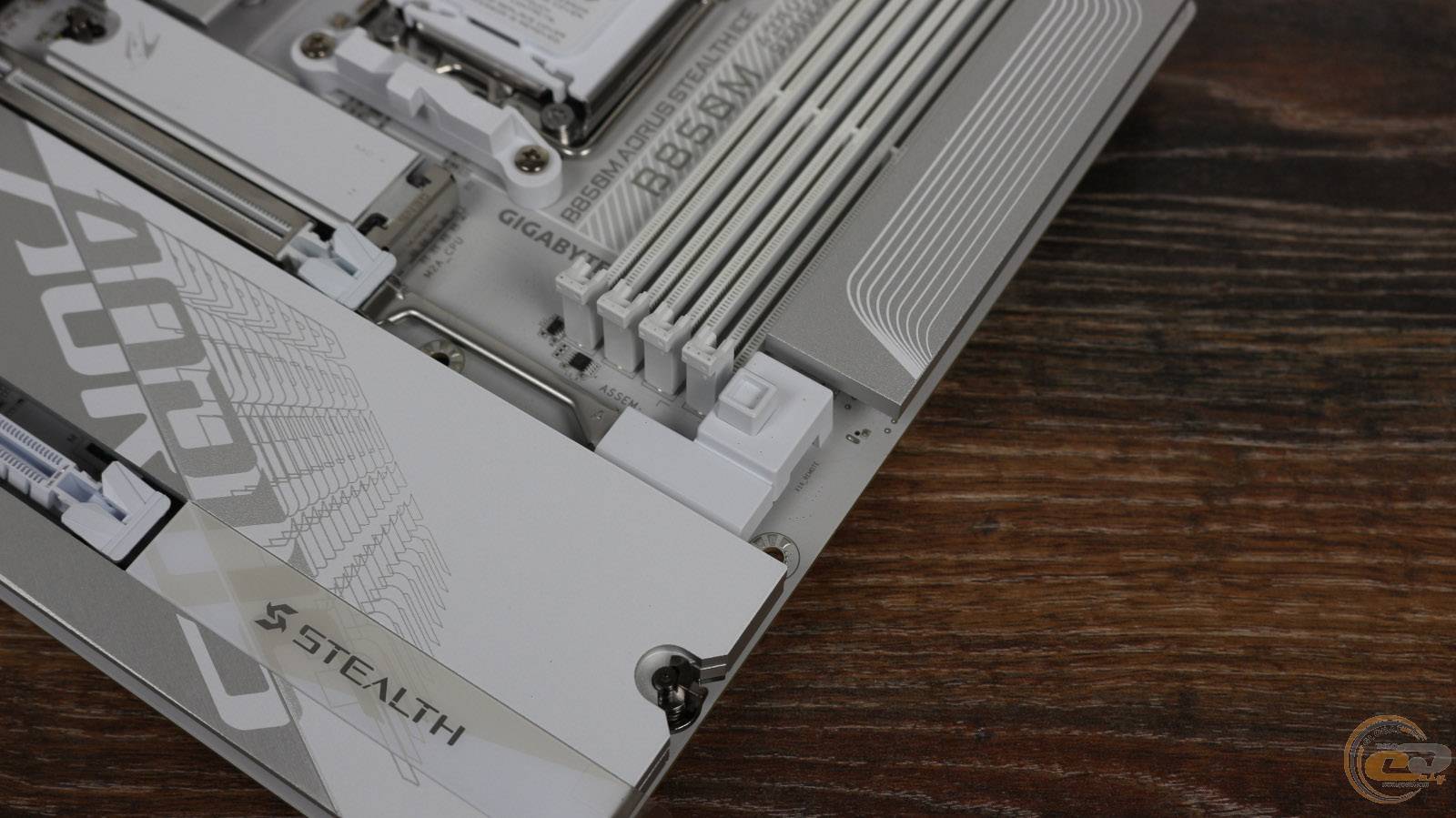

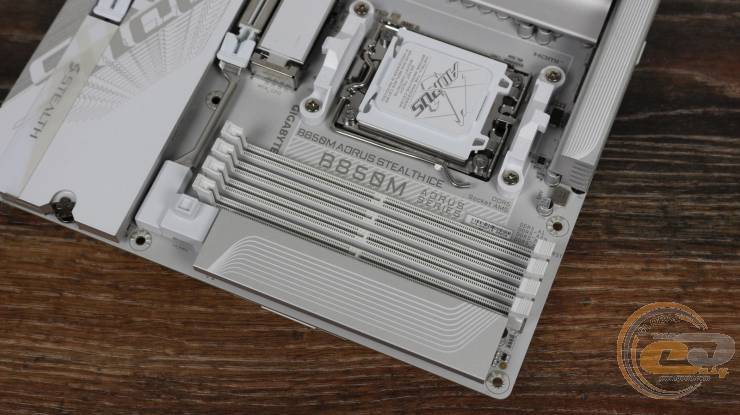

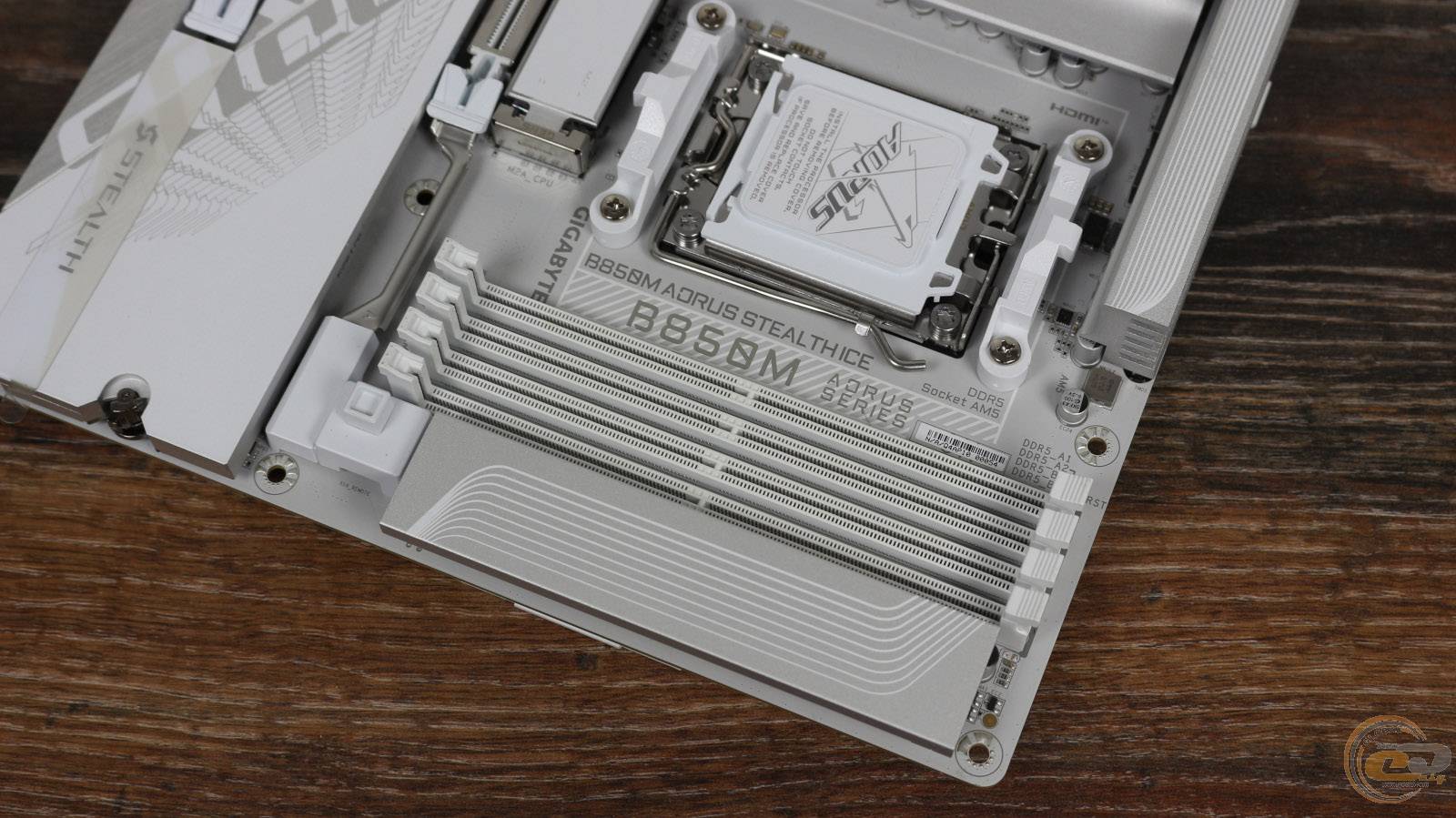

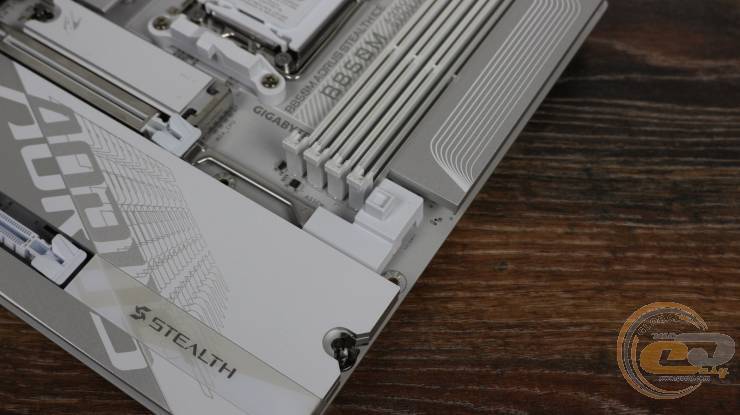

GIGABYTE B850M AORUS STEALTH ICE для встановлення модулів оперативної пам’яті стандарту DDR5 має чотири DIMM-слоти. Для спрощення монтажу фіксатори є лише з одного боку. Підтримуються модулі зі швидкодією до 8200 МТ/с, а максимальний загальний обсяг може становити 256 ГБ. Не будемо забувати і про підтримку профілів розгону пам’яті AMD EXPO.

Майже у верхньому куті плати знаходяться діагностичні світлодіодні індикатори.

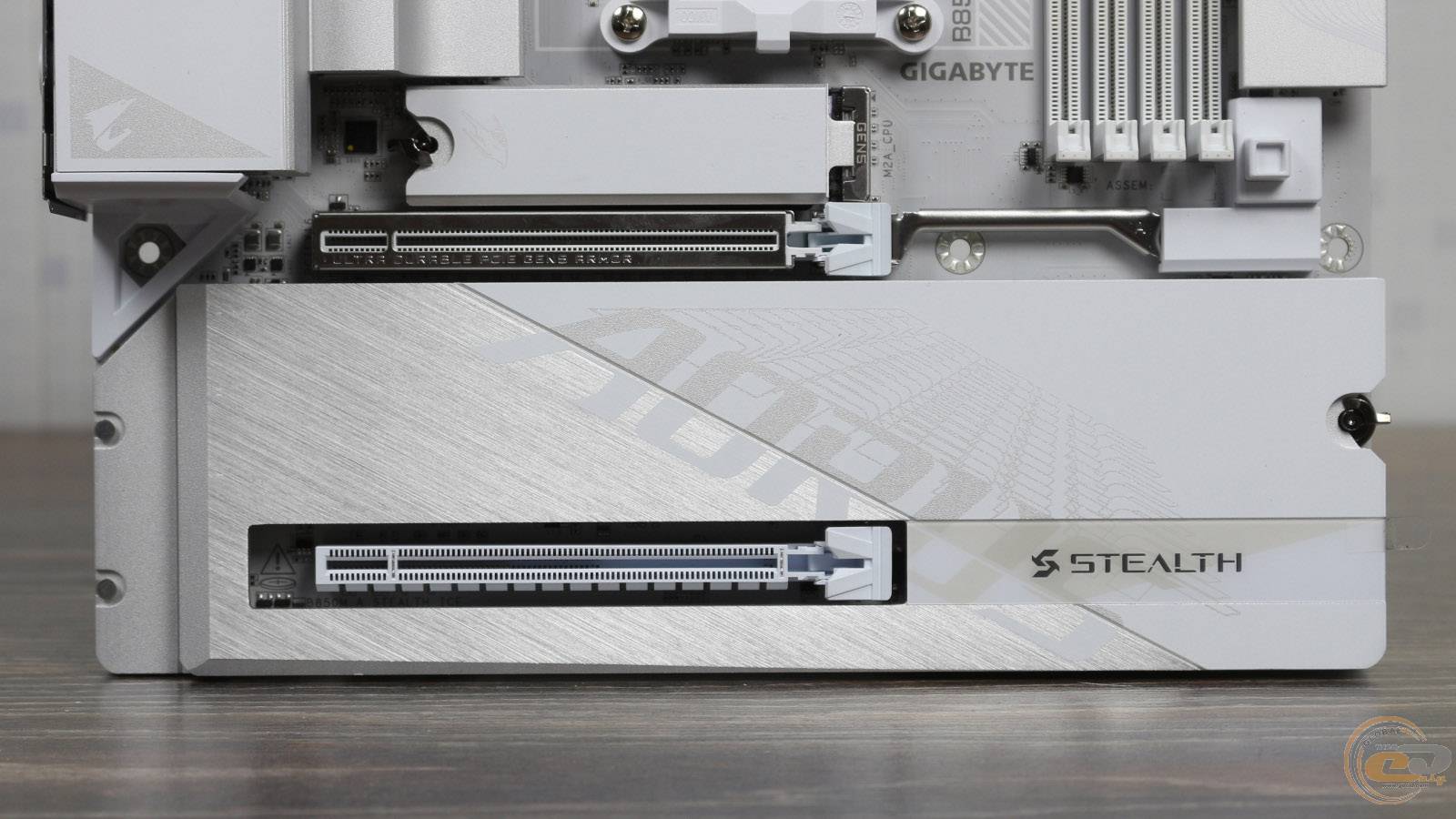

Для розширення функціональності GIGABYTE B850M AORUS STEALTH ICE наявні два слоти:

1. PCI Express 5.0 x16;

2. PCI Express 4.0 x16 (x4).

Верхній слот підсилений металевим кожухом, має 16 ліній стандарту PCIe 5.0 та називається Ultra Durable Slot X.

Для полегшення виймання відеокарти він оснащений механізмом з кнопкою під назвою EZ-Latch Plus. А от нижній слот плати наділений лише 4 лініями PCIe 4.0 та отримав звичний фіксатор.

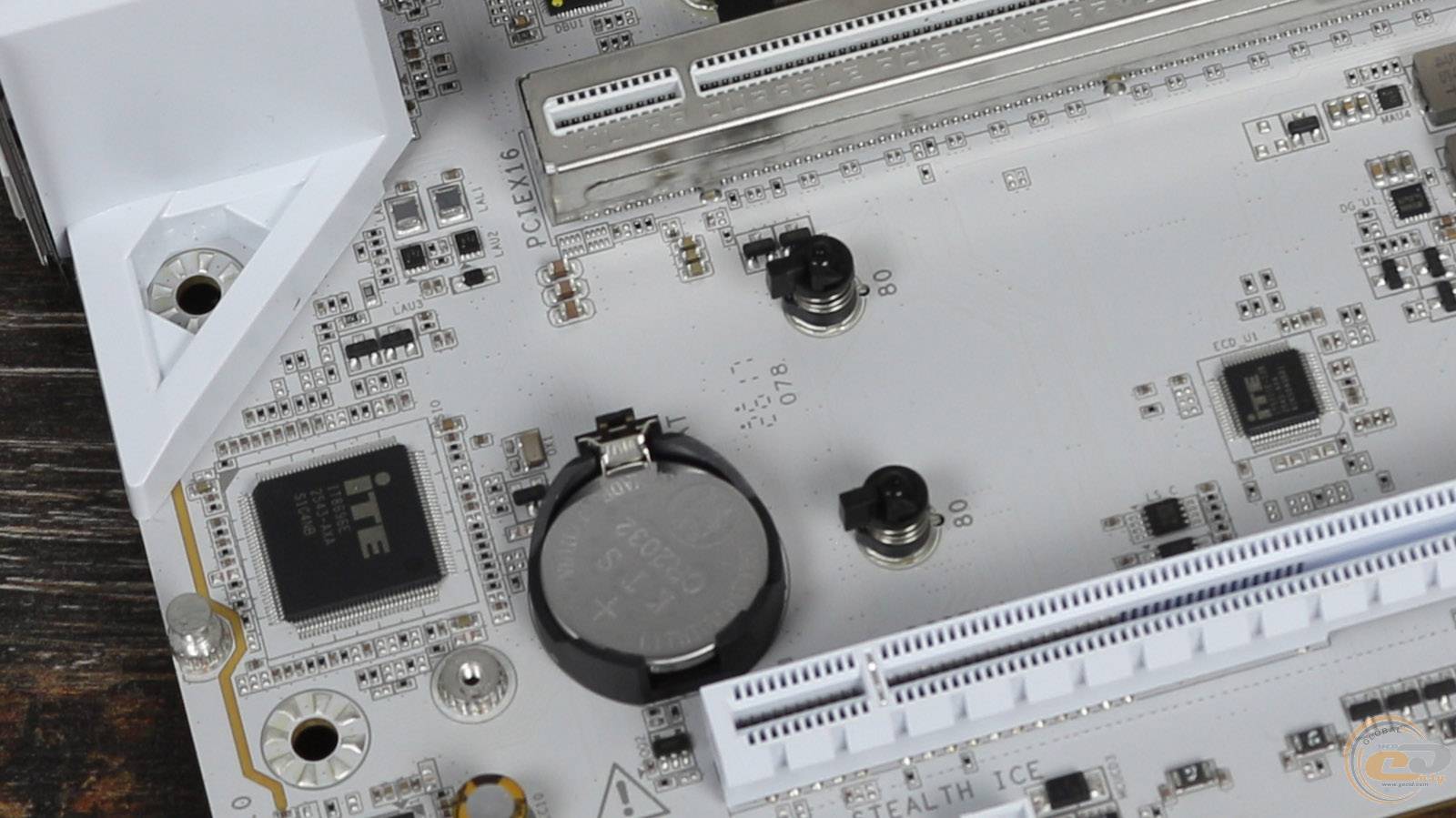

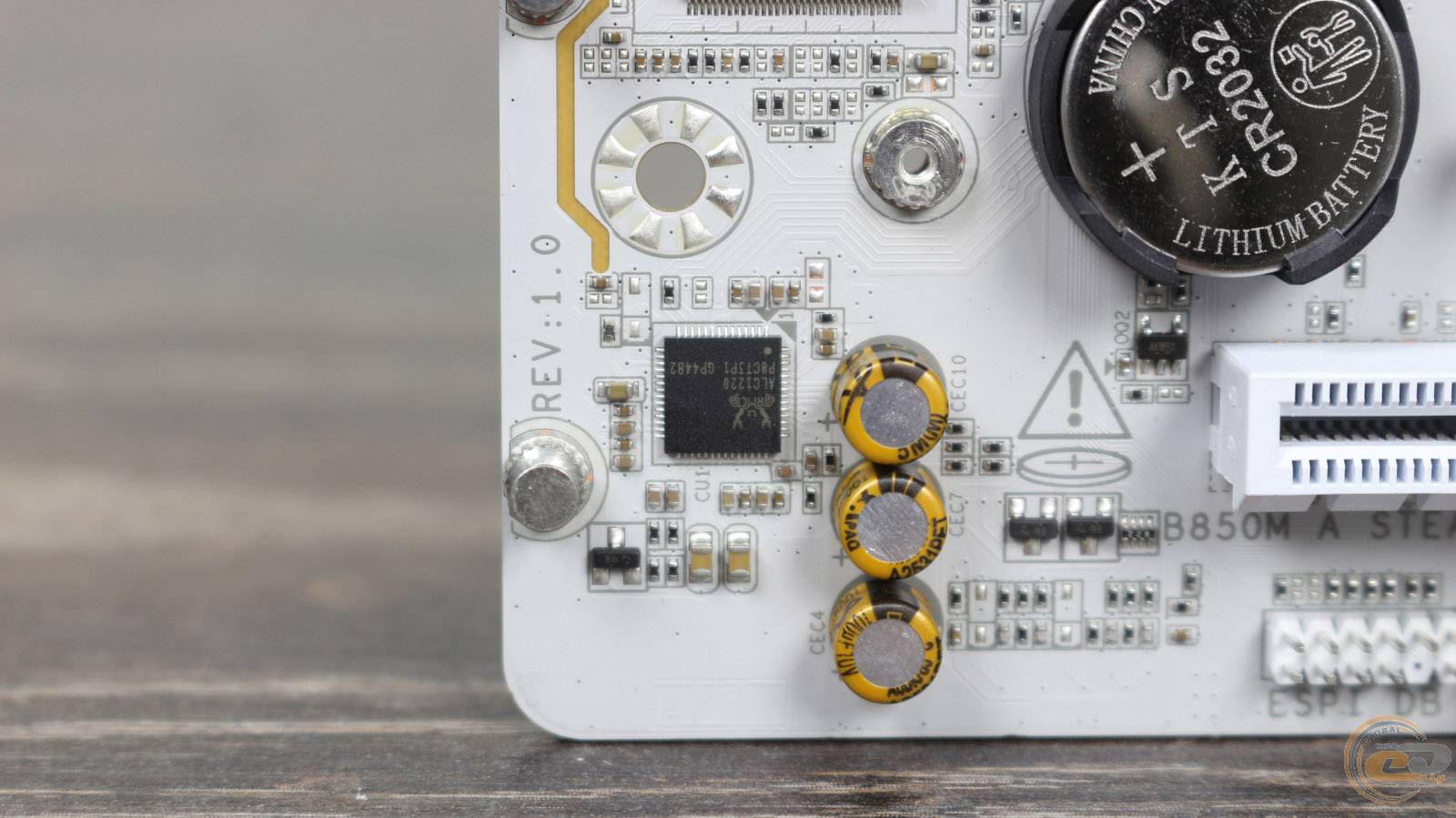

Доступ до батарейки CMOS за рахунок її розміщення поруч зі слотами PCI Express може бути заблокований графічним адаптером.

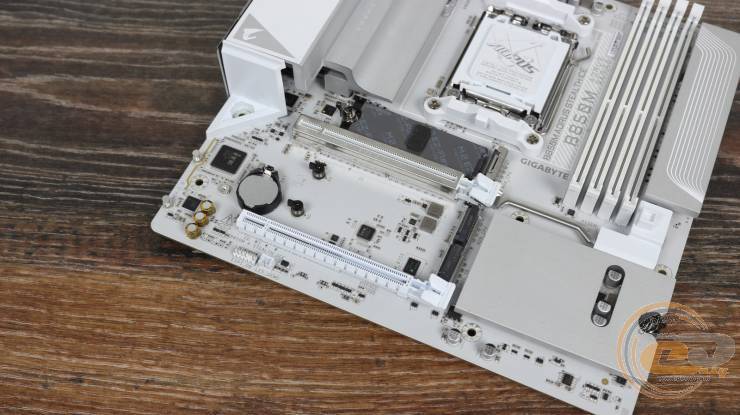

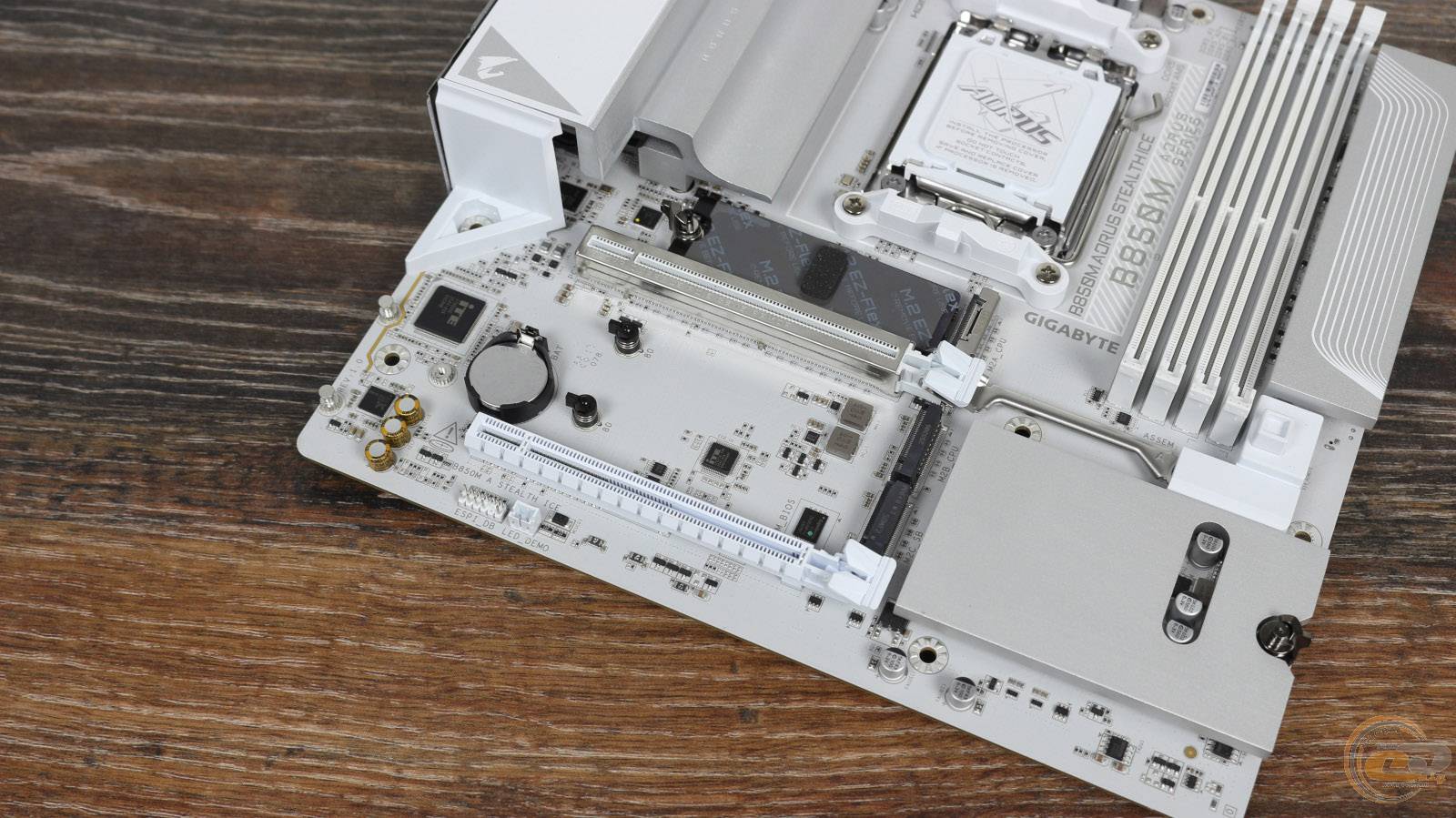

Материнська плата GIGABYTE B850M AORUS STEALTH ICE пропонує три слоти для розміщення M.2-накопичувачів.

Верхній слот підтримує режим PCIe 5.0 x4, а решта працюють у режимі PCIe 4.0 x4. Встановити на цю модель високошвидкісні SSD не у форм-факторі M.2 2280 не вдасться. Для спрощення встановлення накопичувачів передбачені фіксатори M.2 EZ-Latch Plus.

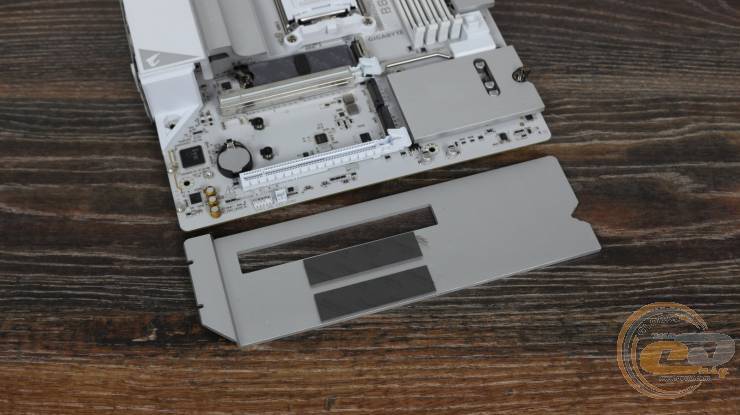

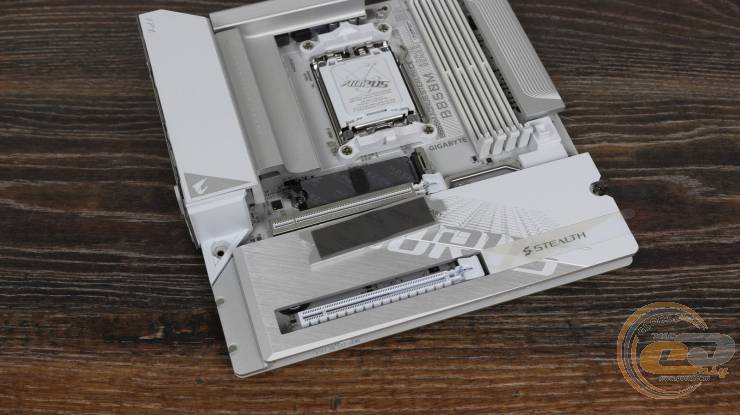

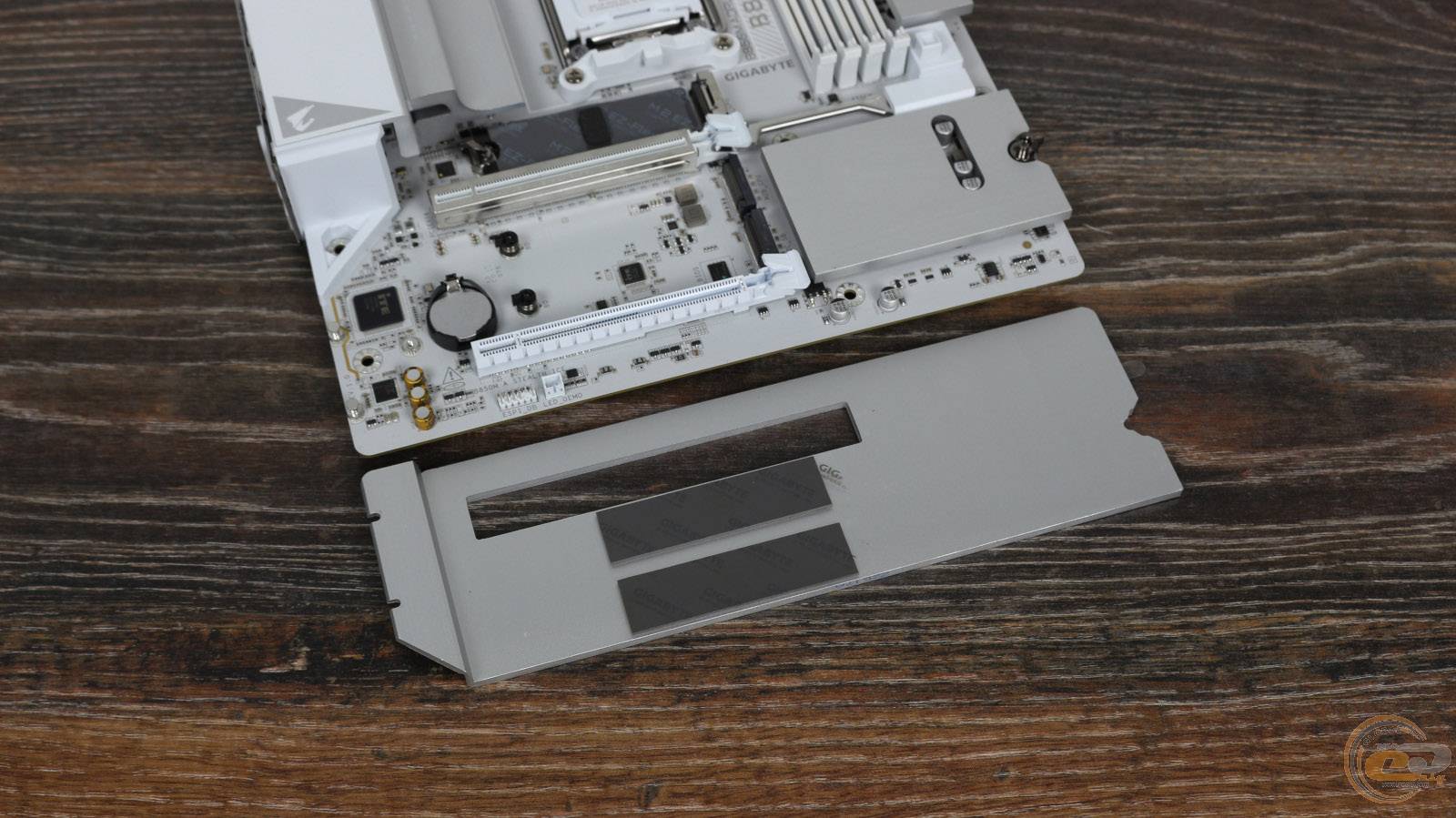

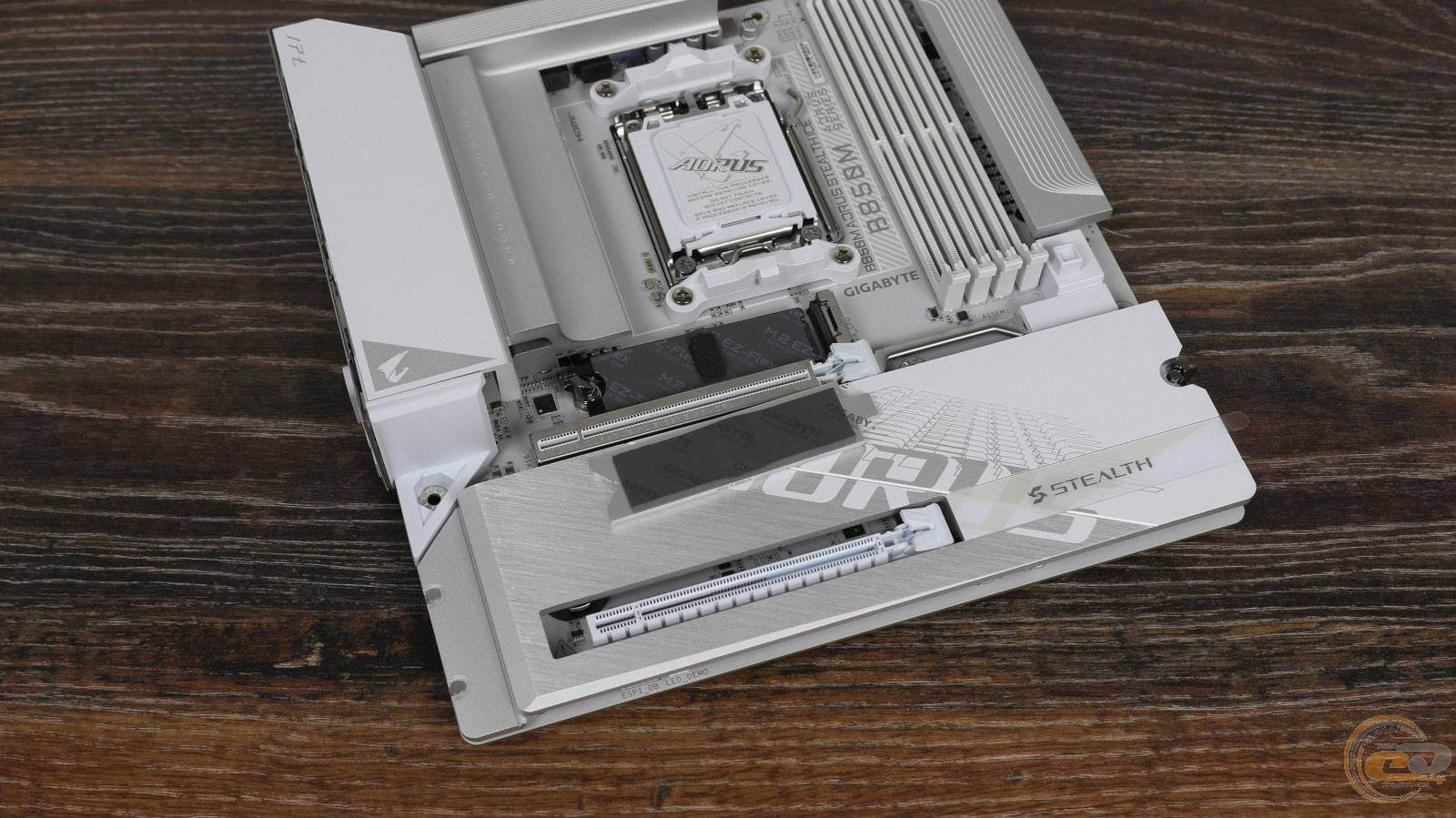

Охолодження усіх високошвидкісних накопичувачів на платі покладено на два окремі радіатори. Вони обидва отримали безгвинтове кріплення M.2 EZ-Latch Click та розмістили на собі термопрокладки для ефективного відведення тепла.

До системи охолодження GIGABYTE B850M AORUS STEALTH ICE увійшли: товстий прямокутний радіатор на чипсеті, два радіатори для M.2-накопичувачувачів та два алюмінієві радіатори на елементах підсистеми живлення. Також виробник розмістив на елементах підсистеми живлення термопрокладки з теплопровідністю 5 Вт/(м·К).

Захисну пластину на звороті героїні огляду сюди не враховуємо, адже в охолодженні елементів плати вона не бере участі.

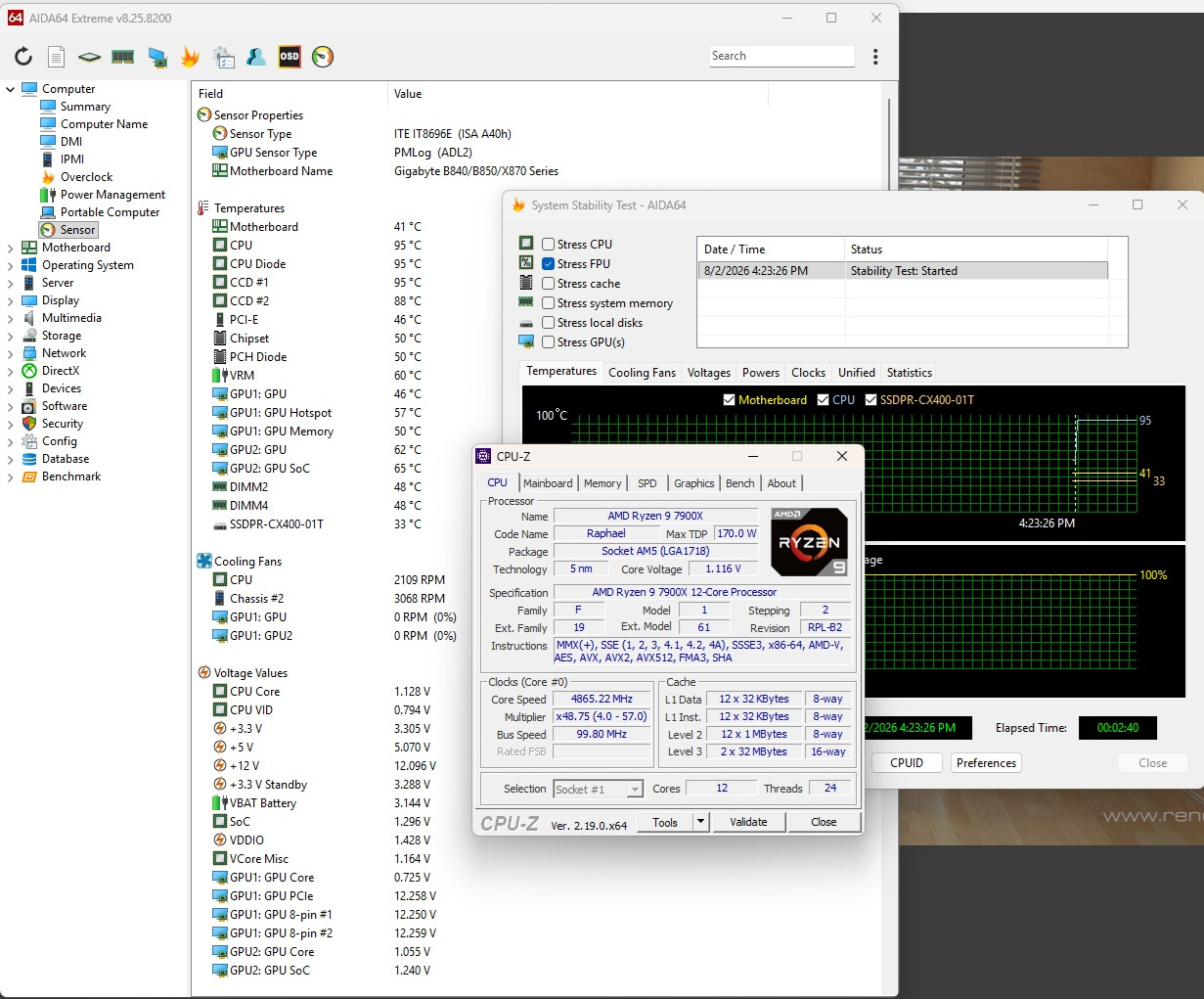

При тривалому навантаженні 170-ватного AMD Ryzen 9 7900X у Stress FPU, за температури довкілля на рівні 29°С, ключові елементи плати досягли наступних температурних значень:

• радіатор охолодження чипсета – 45°C;
• верхній радіатор охолодження елементів підсистеми живлення – 54°C;
• бічний радіатор охолодження елементів підсистеми живлення – 63°C;
• дроселі зверху – 60°C;
• дроселі збоку – 65°C.

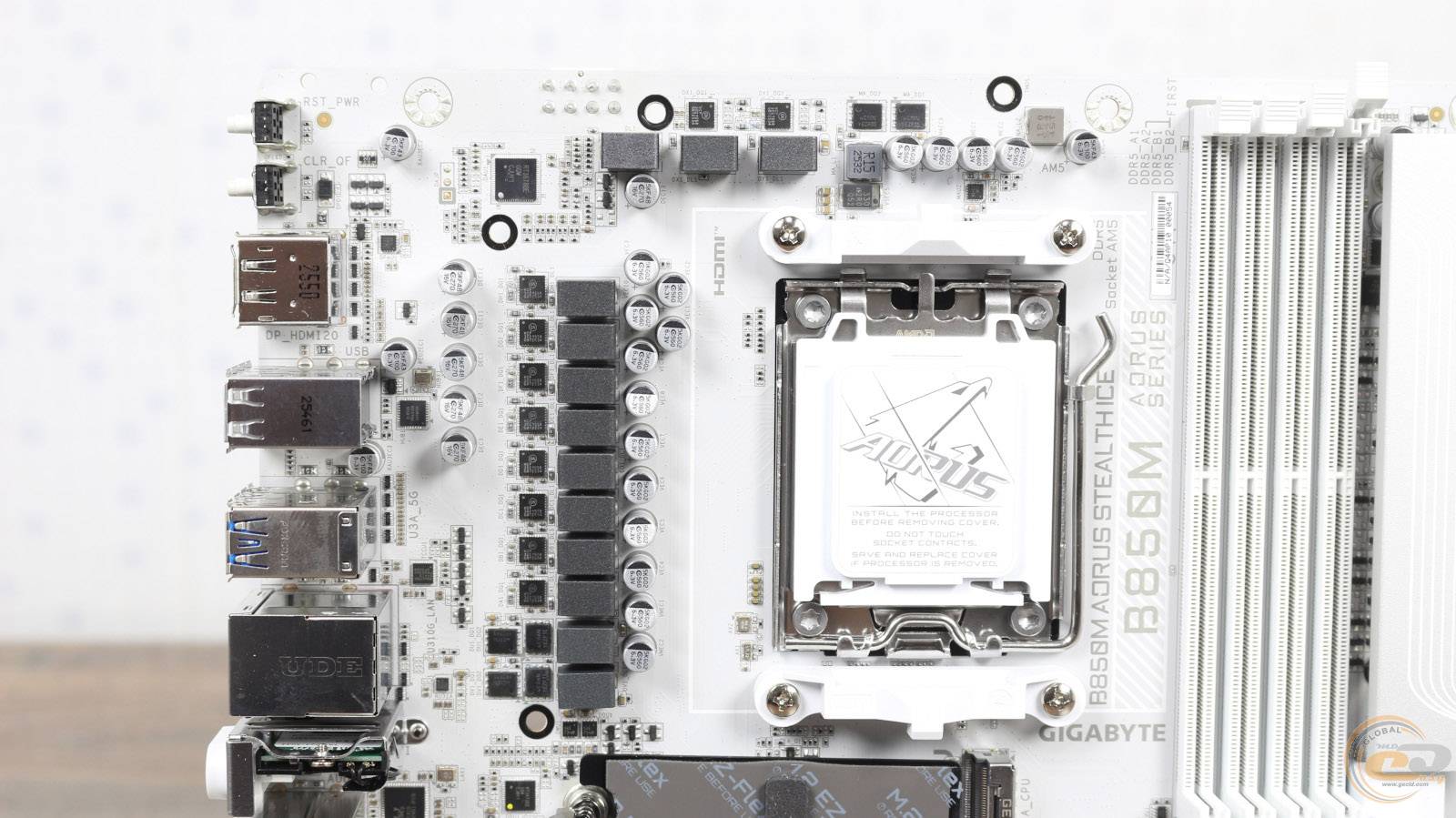

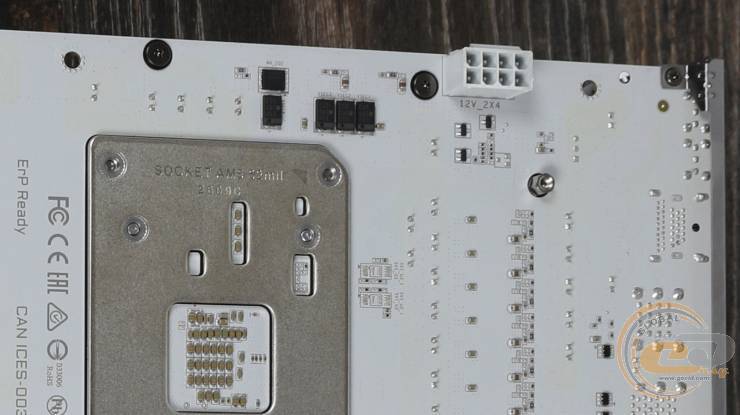

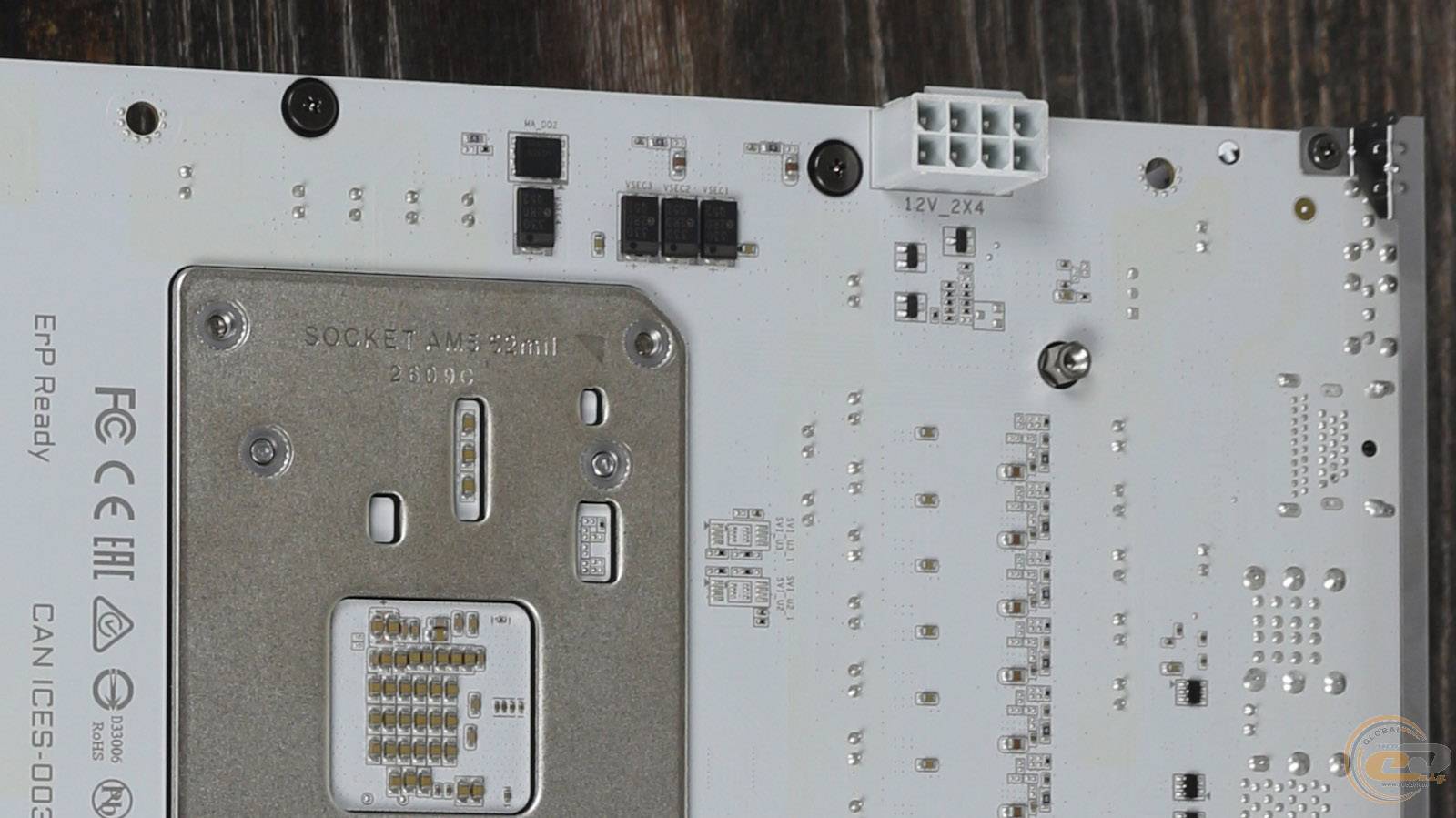

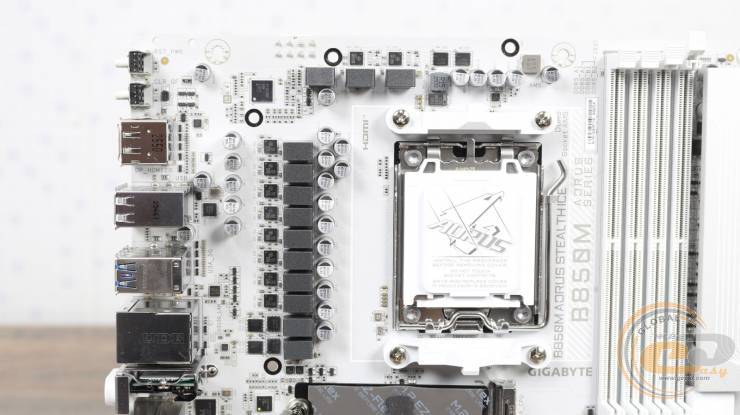

За живлення процесора на цій моделі відповідає один 8-контактний роз'єм ATX12V. Схема живлення у GIGABYTE B850M AORUS STEALTH ICE 8 (60 А) + 2 (60 А) + 2-фазна.

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів, десяти мікросхем ON Semiconductor NCP302155R, а також п’яти мосфетів ON Semiconductor NTMFS4C10N (46 A) (один з них розміщений на звороті) та двох ON Semiconductor NTMFS4C06N (69 A).

За регулювання напруги на вбудованому в процесор контролері пам'яті та підсистемі введення/виведення чипу відповідає ШІМ-контролер Richtek Technology RT3672EE.

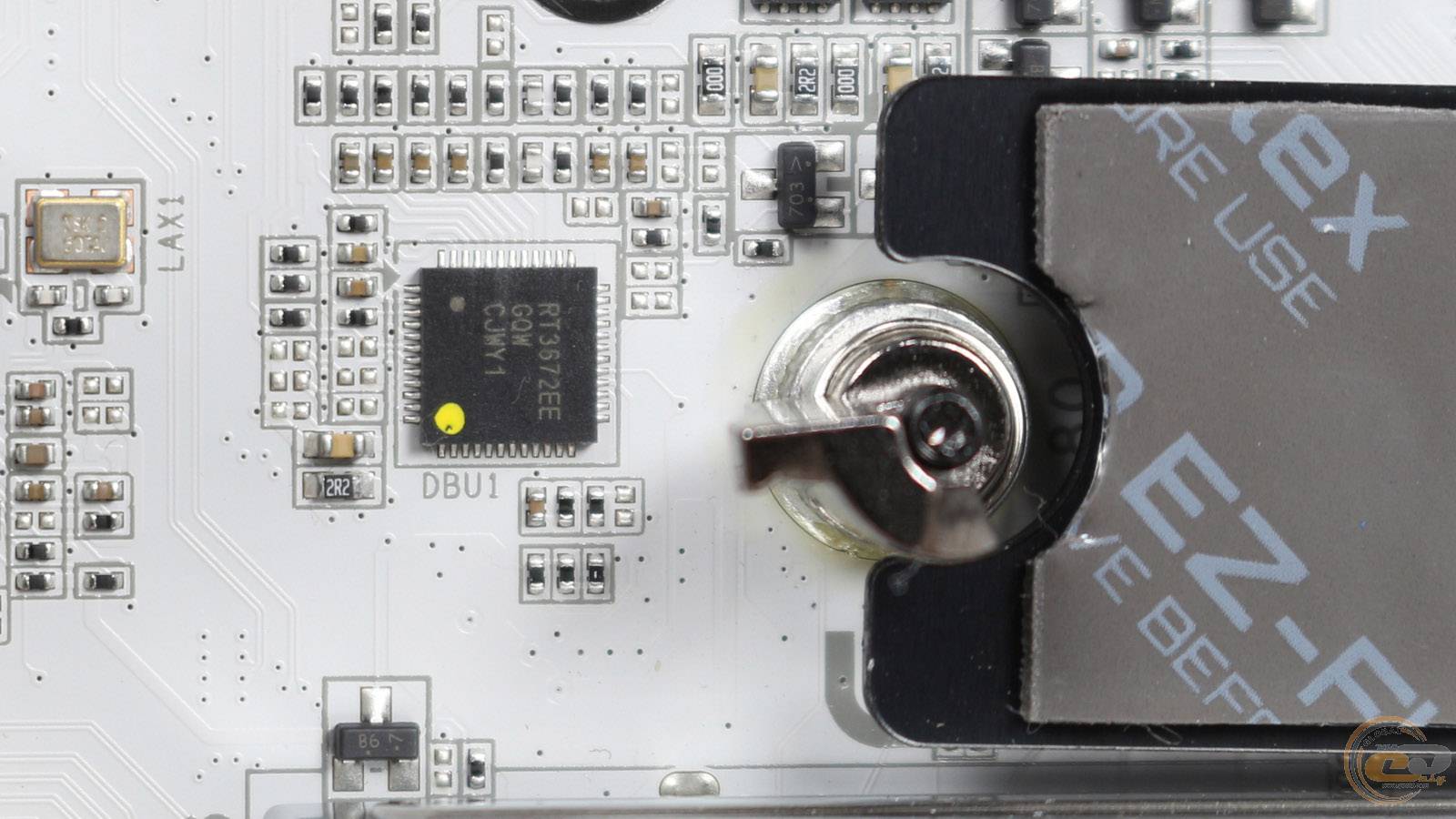

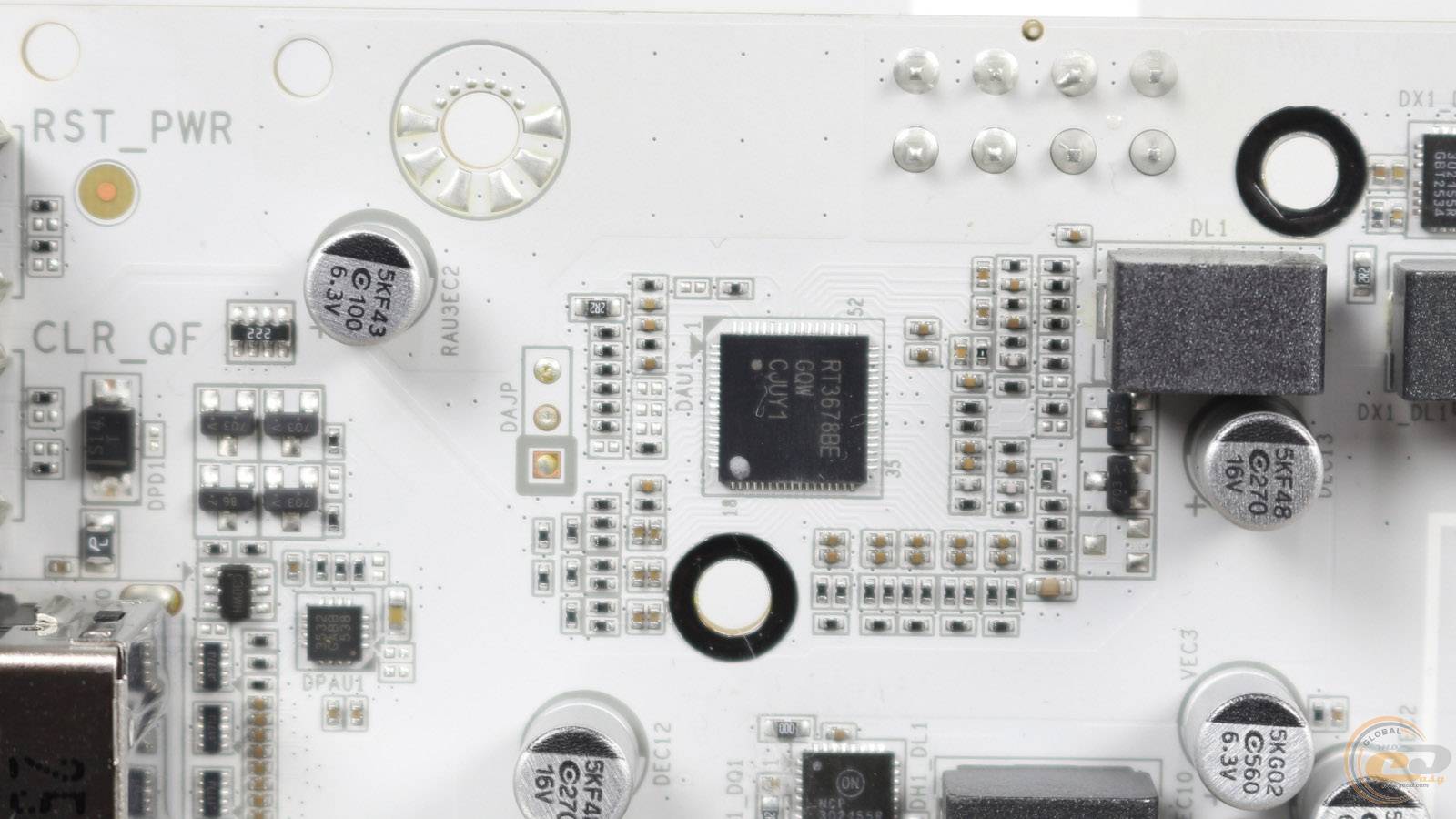

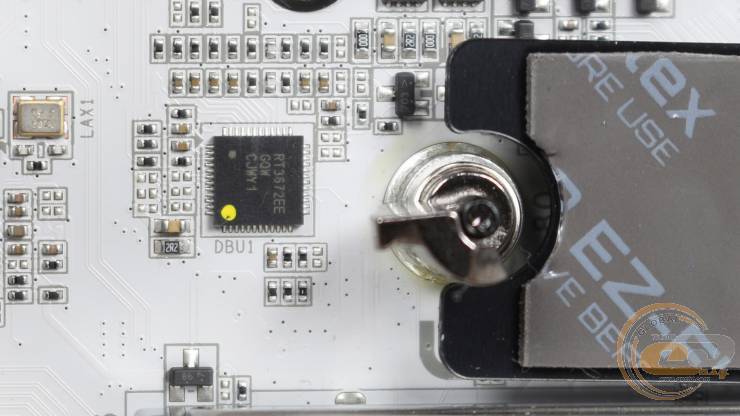

Підсистема живлення процесорних ядер керується ШІМ-контролером Richtek Technology RT3678BE.

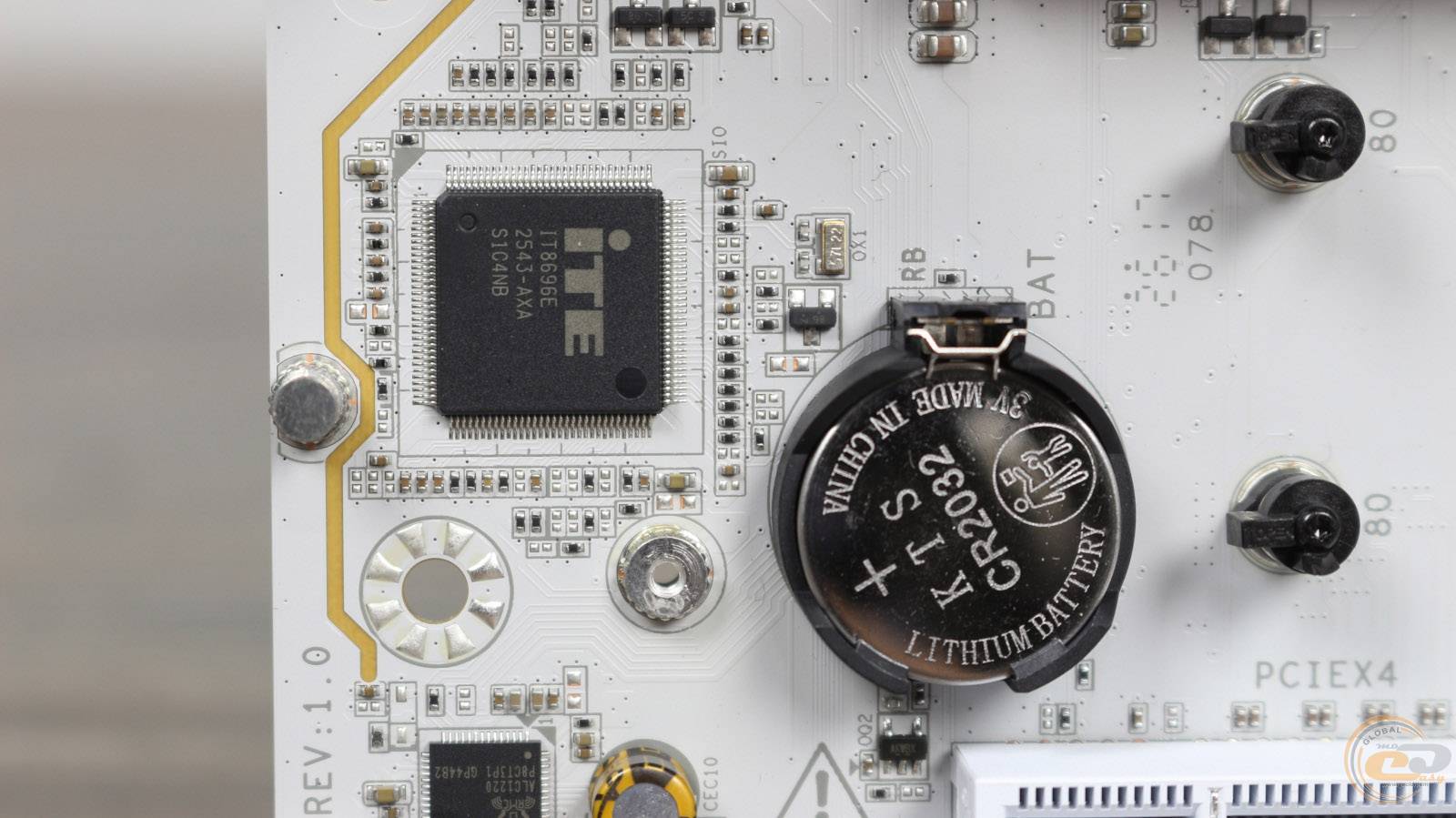

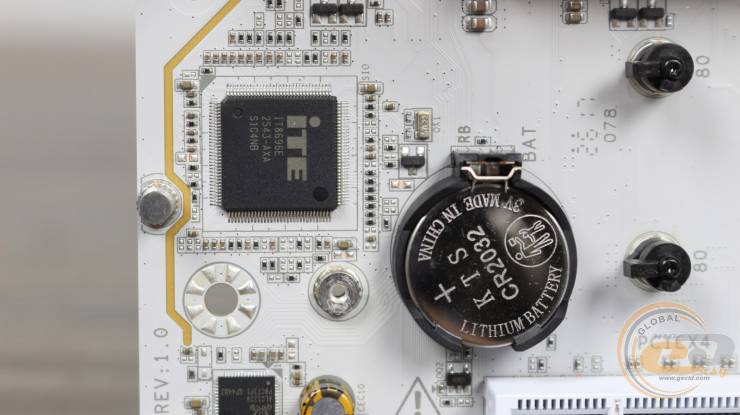

Мультиконтролер на платі представлений мікросхемою ITE IT8696E.

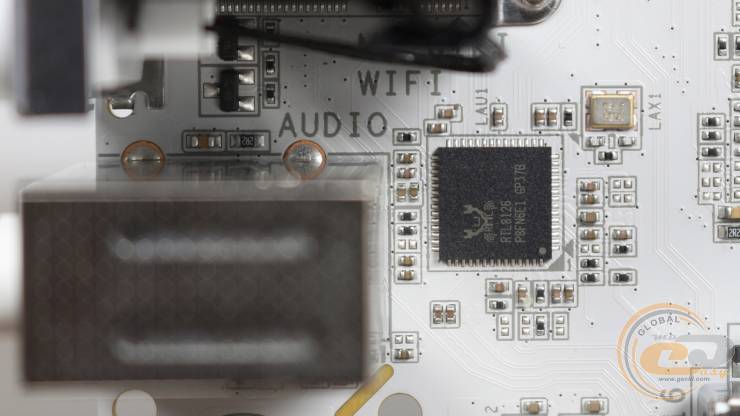

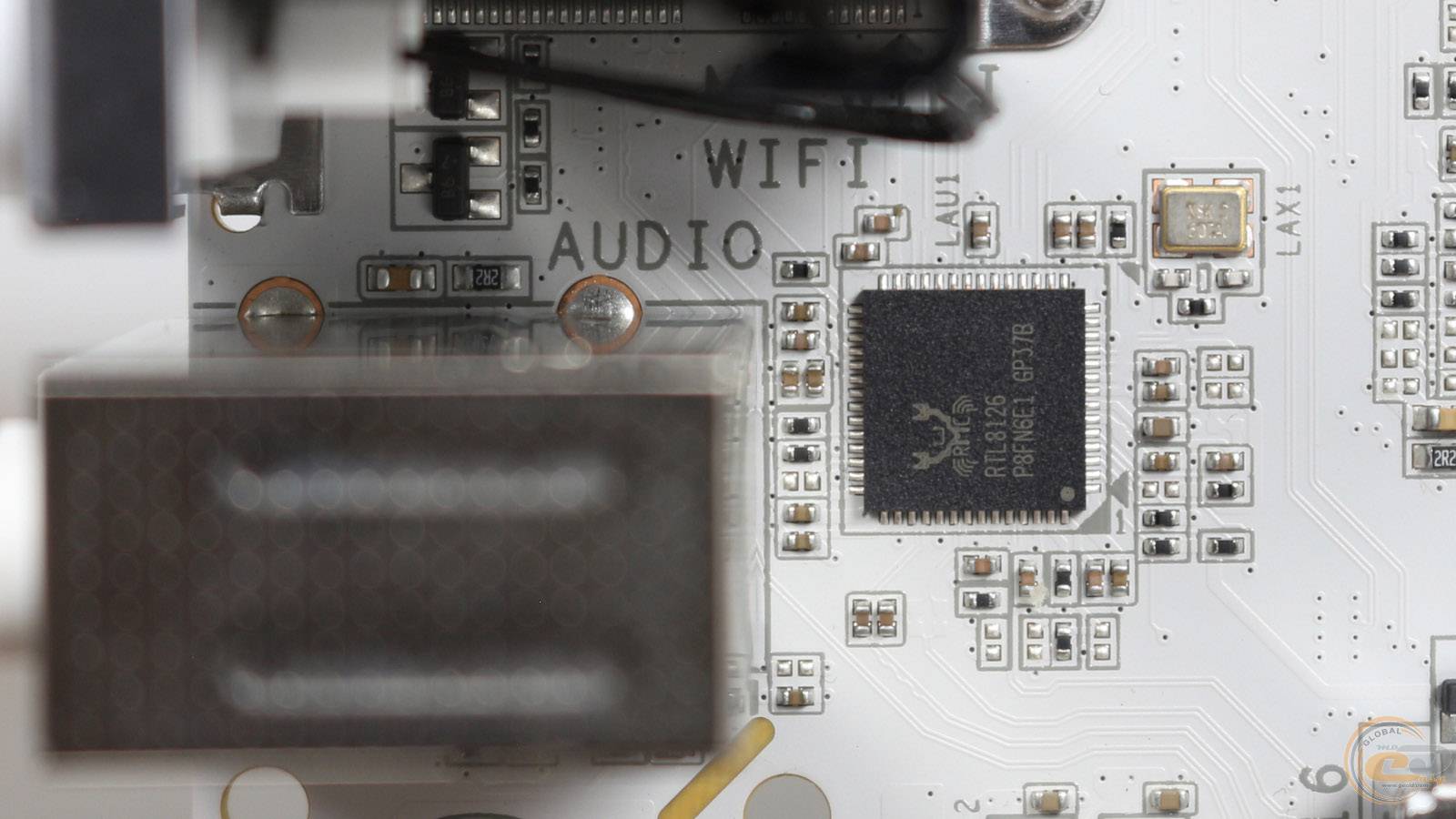

Підтримка мережевих з'єднань забезпечується LAN-контролером Realtek RTL8126 з можливістю передачі даних до 5 Гбіт/с.

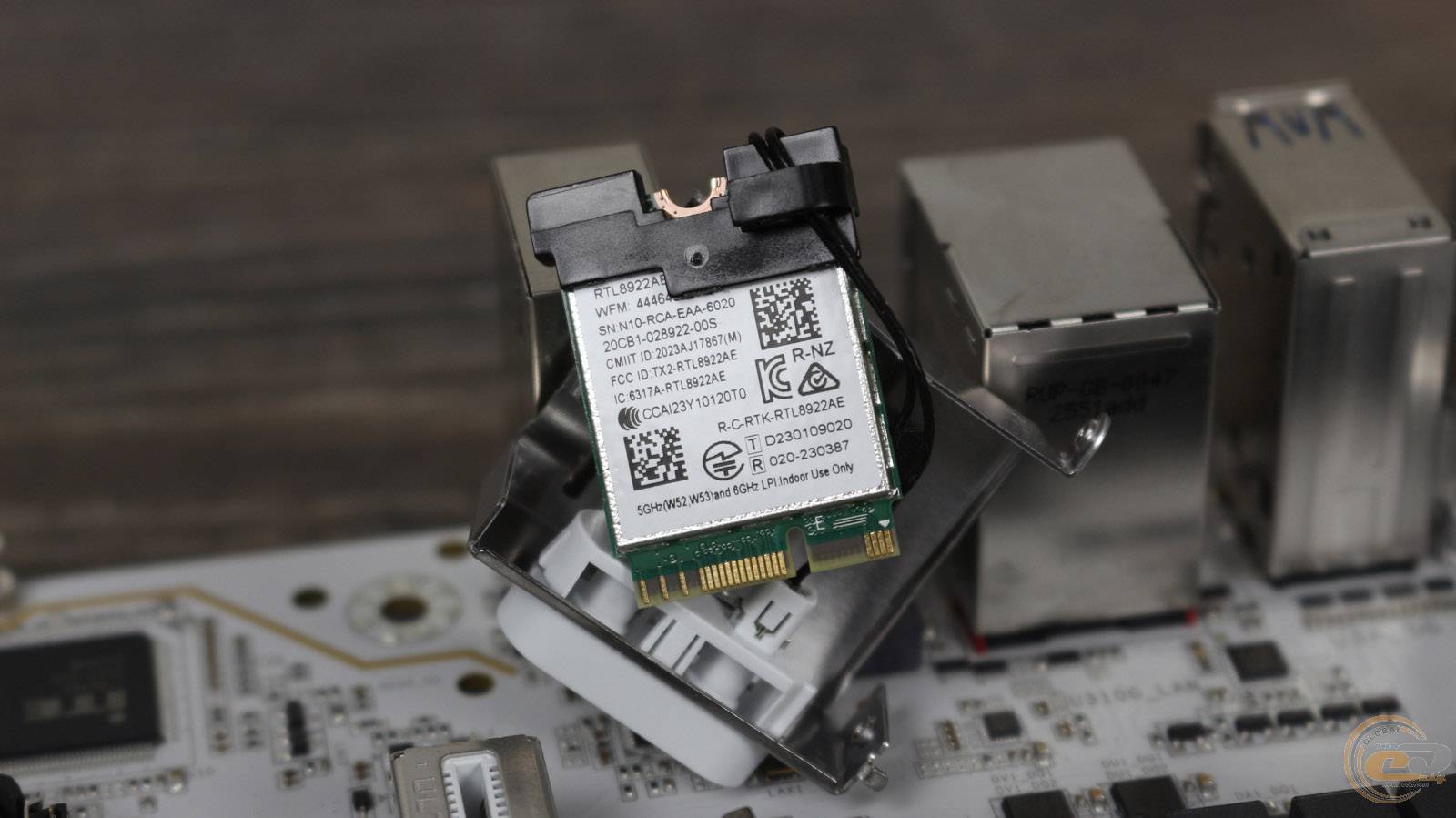

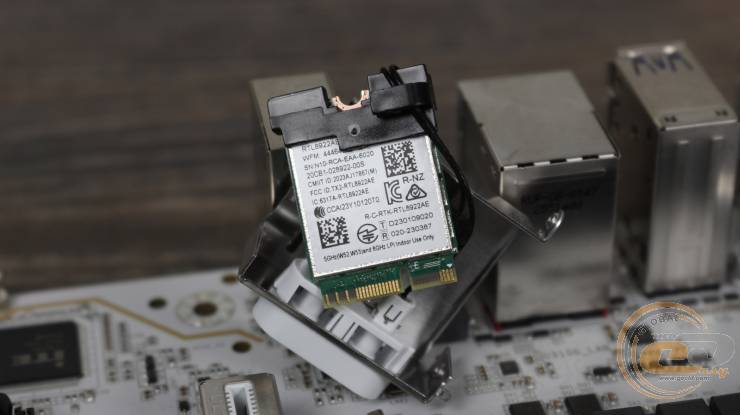

За роботу Wi-Fi стандарту 7 та Bluetooth 5.4 відповідає Realtek 8922AE WiFi 7 (модель: RTL8922AE). Він підтримує три частотні діапазони - 2.4, 5 та 6 ГГц, але обмежений можливістю використання каналу шириною до 160 МГц замість характерних саме для Wi-Fi 7 320 МГц. Його максимальна пропускна здатність при цьому може досягати 2,9 ГБіт/с.

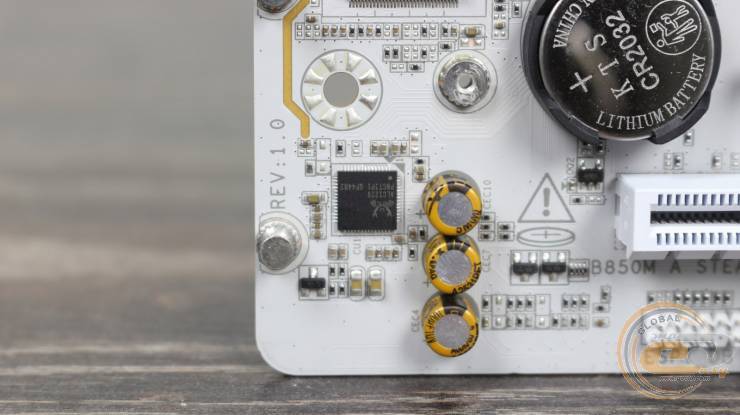

Зона аудіо відокремлена від основної частини текстоліту та представлена 7,1-канальним HDA-кодеком Realtek ALC1220 та високоякісними аудіоконденсаторами.

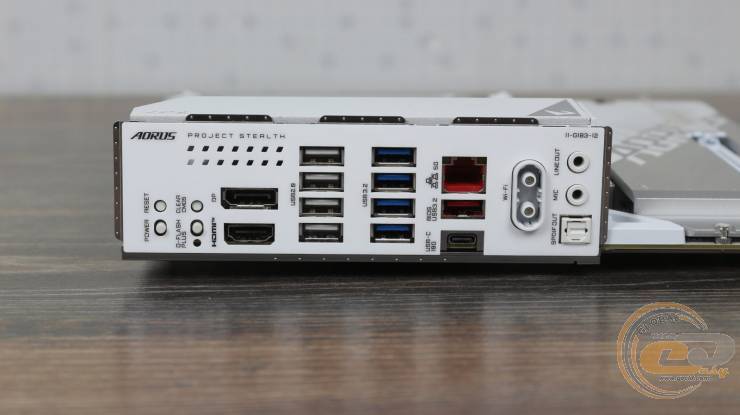

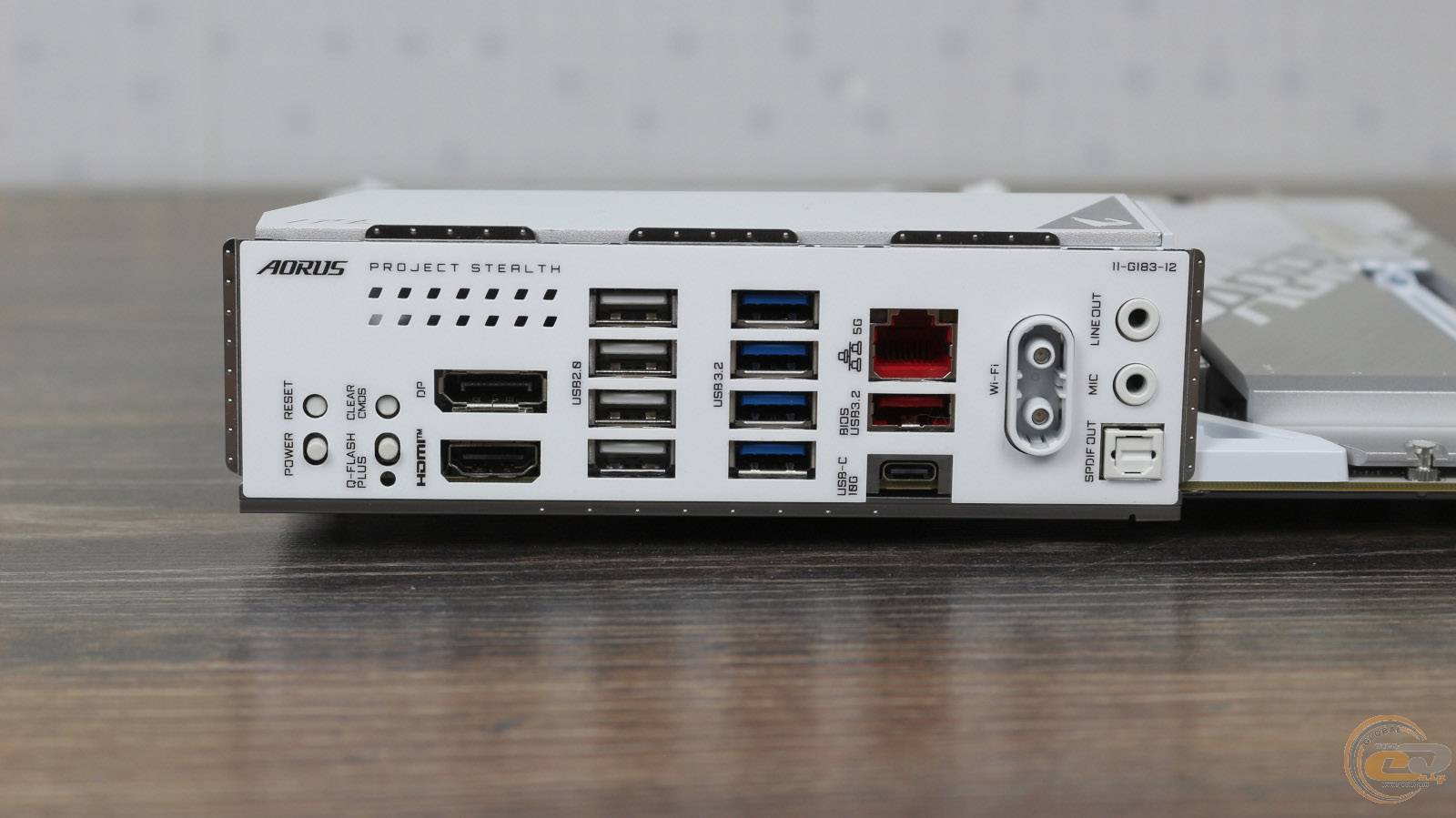

На інтерфейсній панелі GIGABYTE B850M AORUS STEALTH ICE присутні маленькі вентиляційні отвори, які на думку виробника повинні додатково знижувати температурні показники компонентів плати. Сама ж панель отримала наступний перелік портів та кнопок:

• 1 x кнопка увімкнення;
• 1 x кнопка перезавантаження (мультифункціональна);
• 1 x кнопка оновлення BIOS (Q-Flash Plus);
• 1 х кнопка скидання налаштувань CMOS;
• 1 x HDMI 2.1;
• 1 x DisplayPort 1.4;
• 4 x USB 2.0;
• 4 x USB 3.2 Gen 1 (Type-A);
• 1 x USB 3.2 Gen 2 (Type-C);
• 1 x USB 3.2 Gen 2 (Type-A);
• 1 x RJ45;
• 2 x конектори антен Wi-Fi;
• 1 x Optical S/PDIF вихід;
• 2 x аудіопорти.

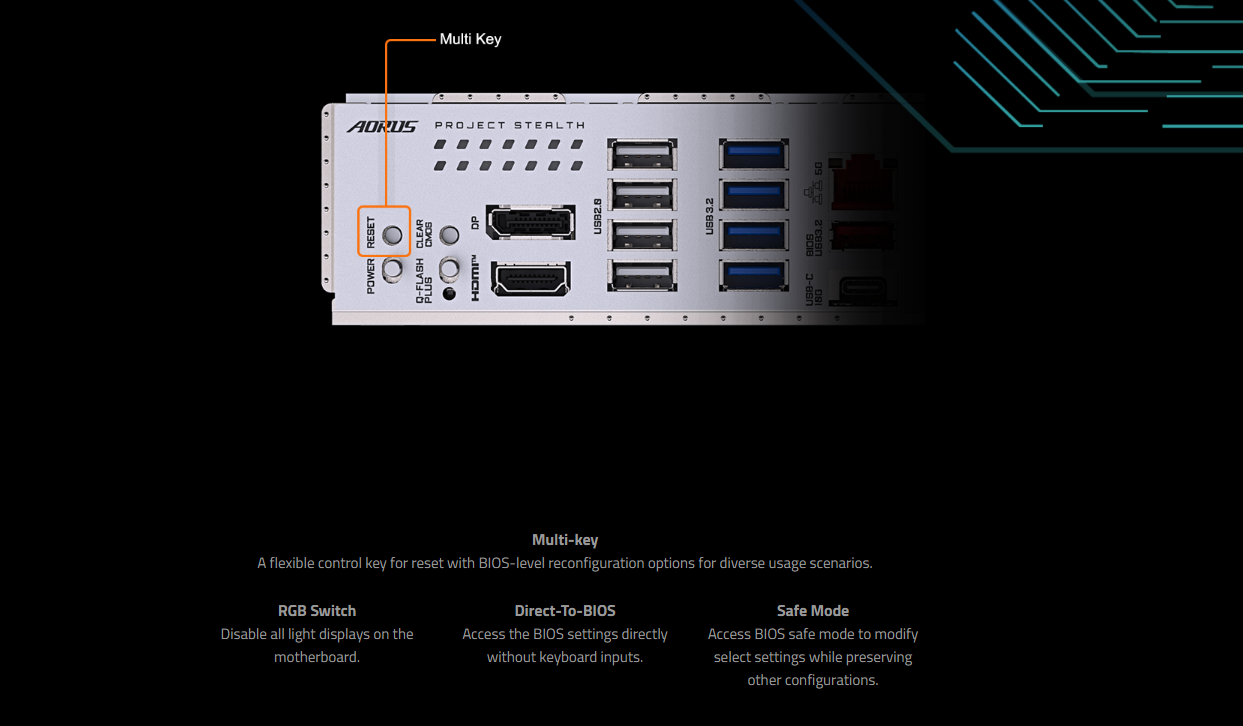

Кнопка Reset може виконувати одну з функцій на вибір: перезавантаження комп’ютера, прямий доступ до налаштувань BIOS, безпечне завантаження системи або вмикання/вимикання підсвічування на материнській платі.

Заживити активне охолодження комплектуючих на платі можна за допомогою чотирьох 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості. Один з них призначений виключно для системи охолодження CPU, один дозволить під’єднати систему охолодження CPU або помпу РСО, ще один може надавати живлення помпі РСО або корпусному вентилятору, а останній згодиться тільки для корпусних вертушок.

UEFI BIOS

GIGABYTE B850M AORUS STEALTH ICE використовує завантажувач на основі графічного інтерфейсу UEFI, що зветься UC BIOS.

Користувачу на вибір пропонуються два сценарії використання з різним функціональним наповненням:

• «EASY MODE» – спрощений графічний режим для користувачів-початківців, який на одному екрані виводить стислу інформацію про систему та дозволяє швидко виконати базові налаштування;

• «ADVANCED MODE» – професійний розділ налаштувань для глибокого контролю за апаратним забезпеченням комп'ютера. Він пропонує велику кількість вкладок та відкриває доступ до тонкого налаштування системи, розгону ключових вузлів та керуванню живленням, які зазвичай приховані у «EASY MODE».

Також виробником передбачена можливість моніторингу системи та здійснення налаштувань безпосередньо із ОС за допомогою ПЗ GIGABYTE Control Center. Тут є можливість змінювати декотрі параметри роботи процесору та ОЗП, створювати сповіщення, управляти вентиляторами, налаштовувати підсвічування та оновлювати встановлені драйвери.

Частоти процесора і пам’яті

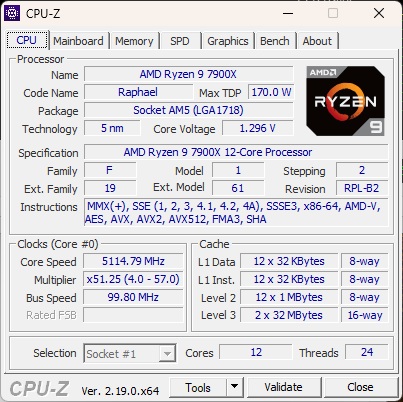

Під час стрес-тесту у CPU-Z без розгону частота ядер стабільно трималася на рівні 5,1 ГГц при напрузі 1,296 В.

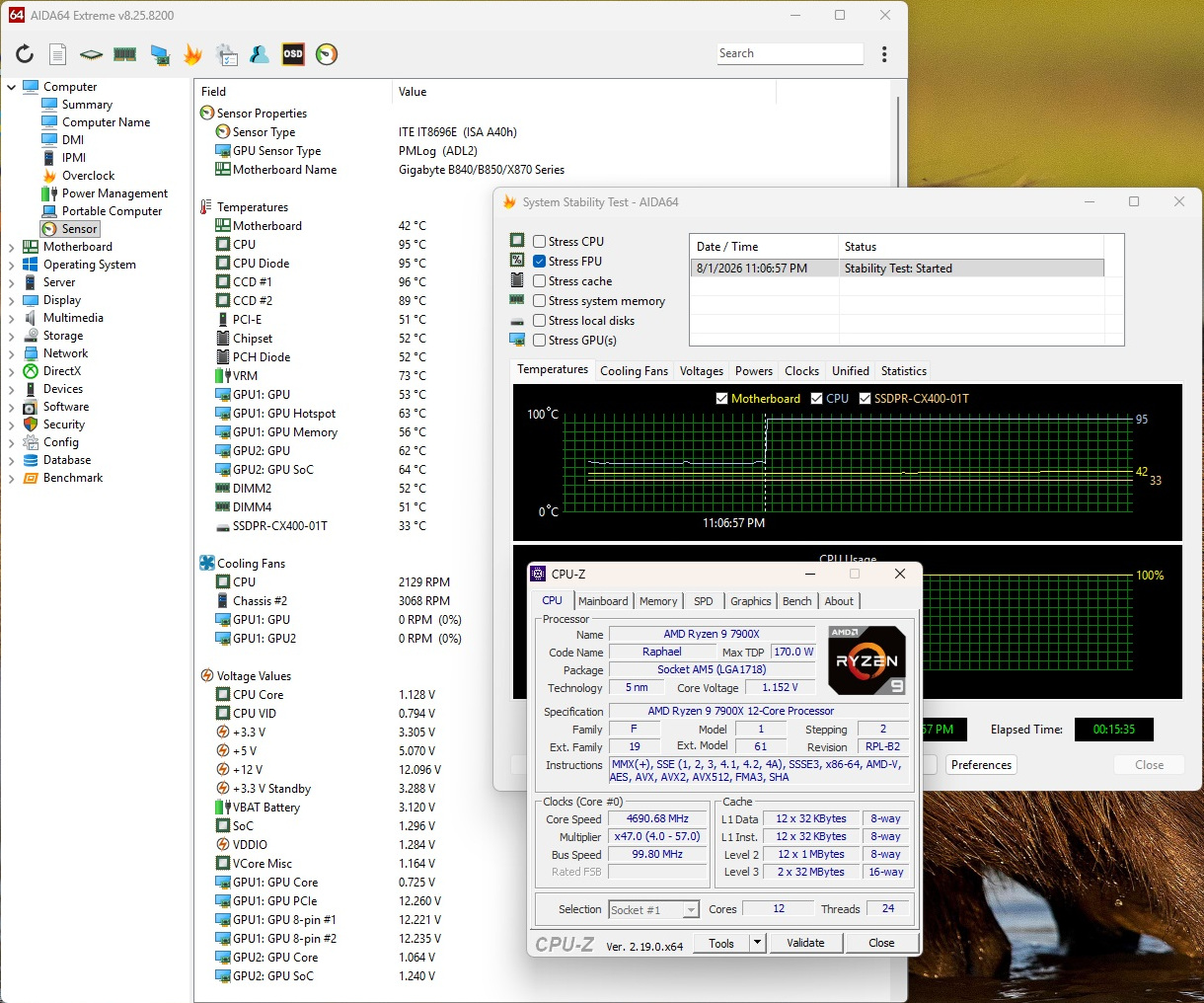

Stress FPU в утиліті AIDA64 зменшив частоту процесора до 4,7 ГГц при напрузі у 1,152 В.

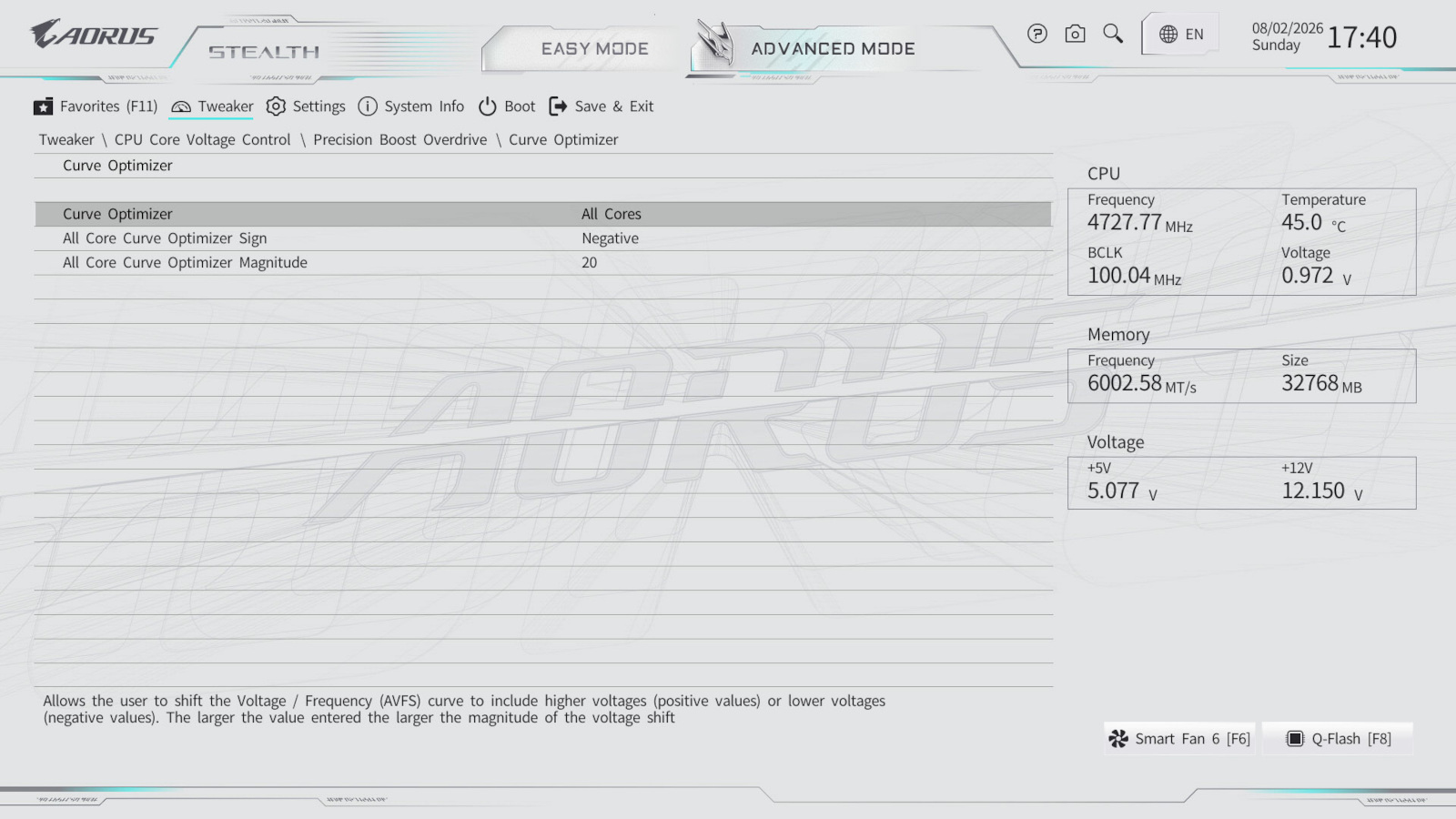

Стандартна оптимізація роботи процесора у BIOS материнської плати полягала у зміні наступних параметрів в підрозділі «Curve Optimizer»:

• для «Curve Optimizer» був обраний варіант «All Cores»;
• «All Core Curve Optimizer Sign» був змінений на «Negative»;
• для «All Core Curve Optimizer Magnitude» ми вписали «20».

Стабільність оптимізованої таким чином системи ми перевіряли за рахунок навантаження ПК Stress FPU в ПЗ AIDA64. Підвисань системи чи появу BSOD ми не побачили, тому можна перейти до оцінки кінцевої продуктивності.

AMD Ryzen 9 7900X з налаштуваннями за замовчуванням

AMD Ryzen 9 7900X із зазначеним вище андервольтінгом

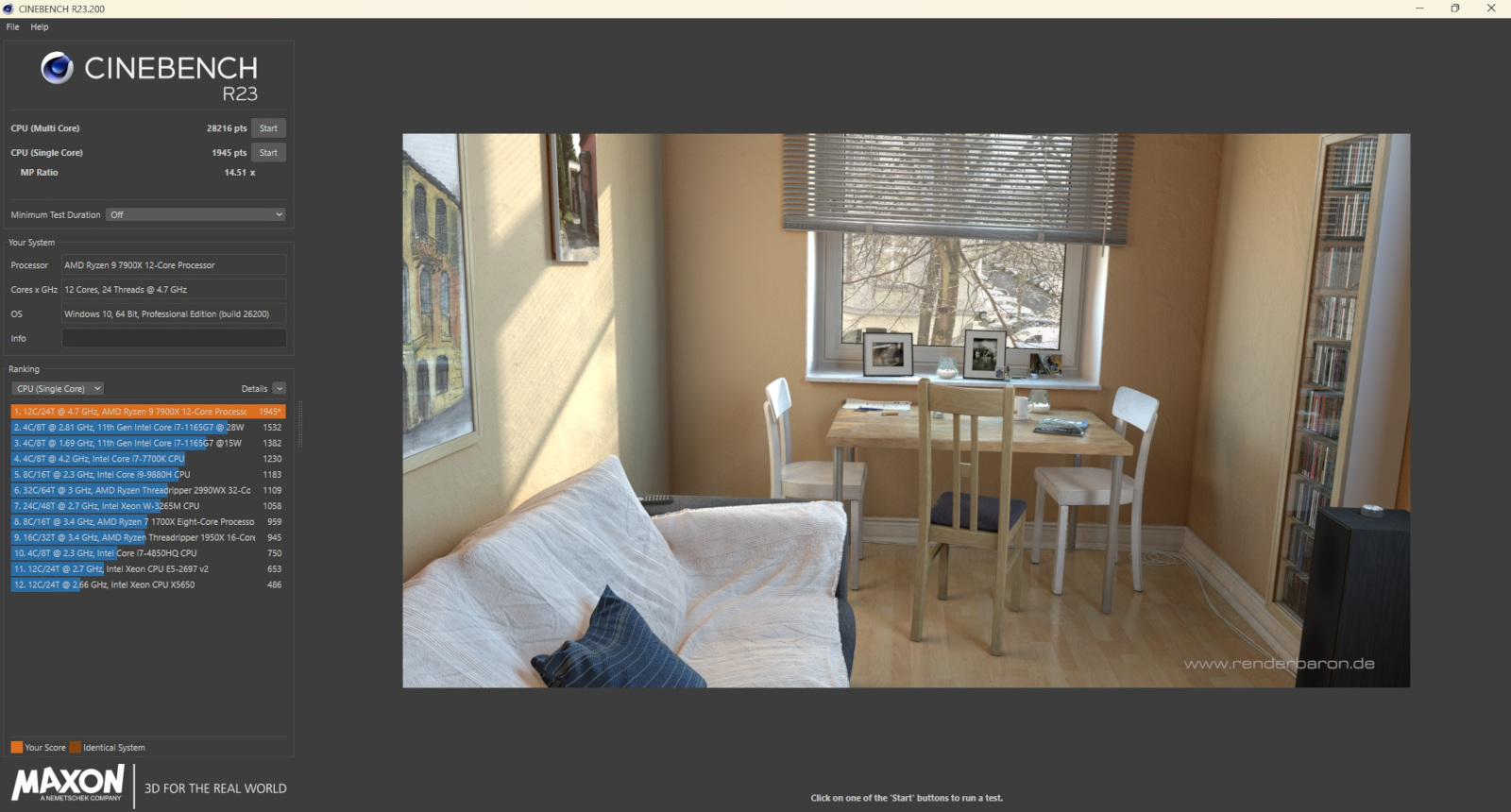

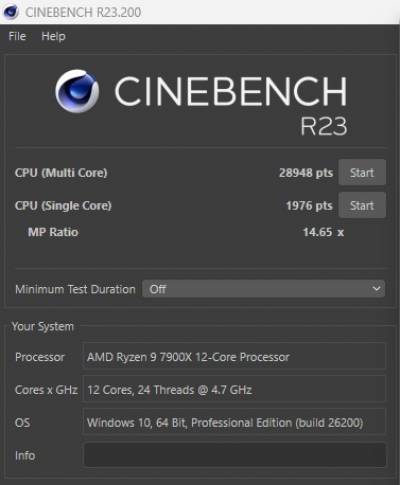

Крім зниження температурних показників процесора та зони VRM, отриманий приріст швидкодії у Cinebench R23 становив 2,6% у багатоядерному та 1,6% в одноядерному тесті.

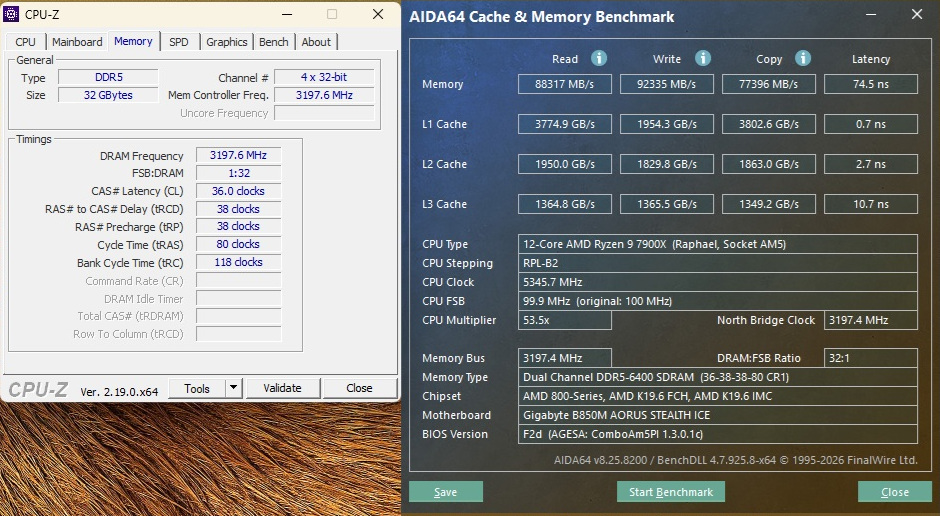

KF560C40BBAK2-32 у режимі EXPO-профілю DDR5-6000 МТ/с

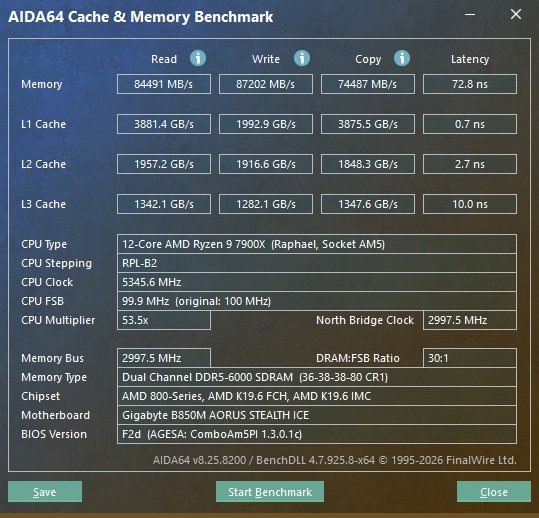

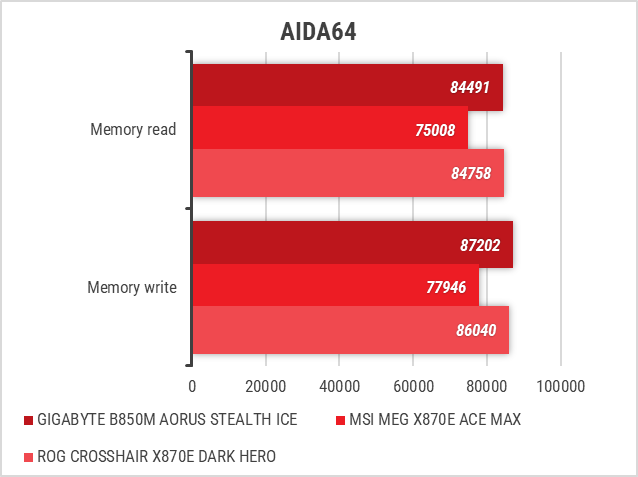

Комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) на GIGABYTE B850M AORUS STEALTH ICE нам вдалося запустити зі швидкодією 6400 МТ/с. При цьому таймінги залишились аналогічними 6000 МТ/с, але напругу довелося збільшити до 1,38 В.

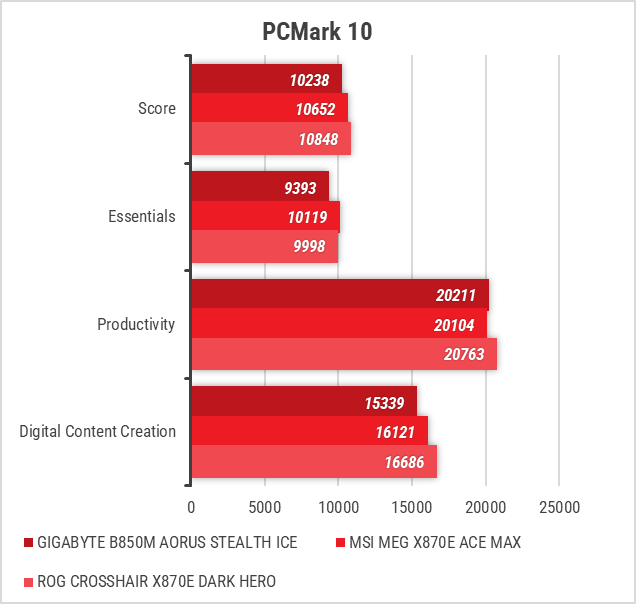

Тестування

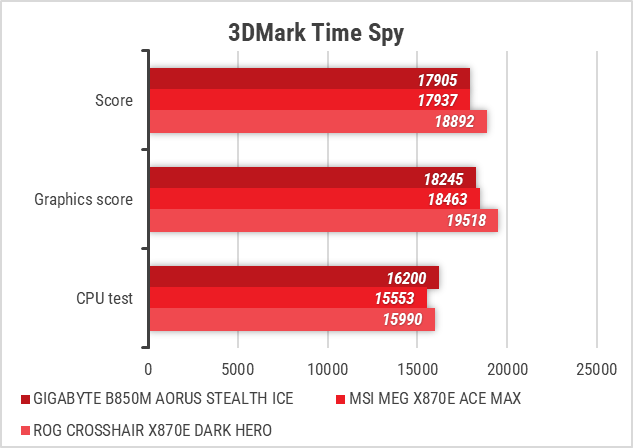

Тестування материнської плати GIGABYTE B850M AORUS STEALTH ICE ми проводили разом з такими комплектуючими:

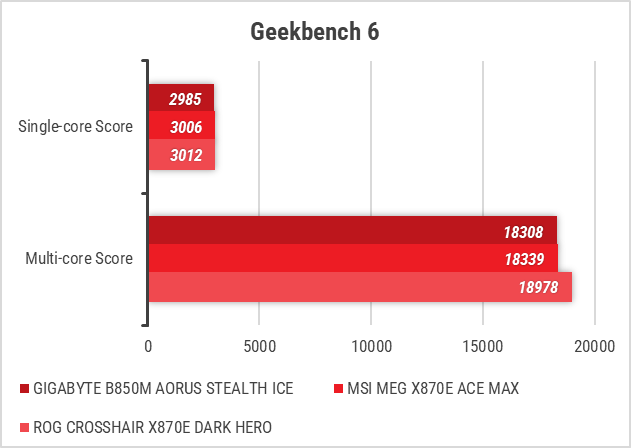

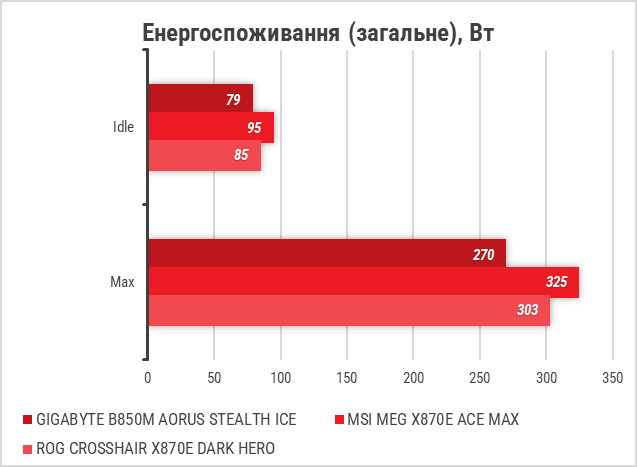

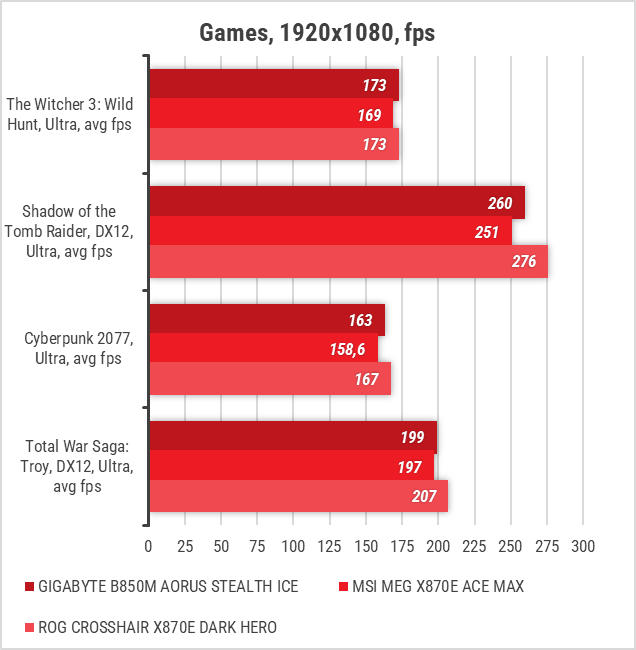

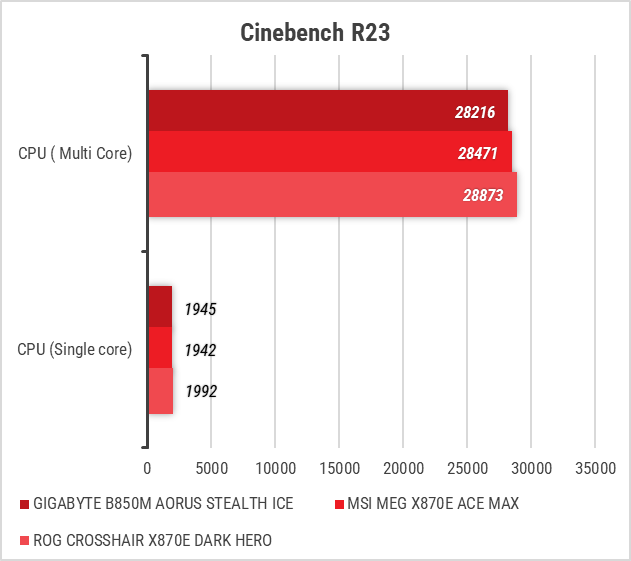

Встановлений у GIGABYTE B850M AORUS STEALTH ICE процесор AMD Ryzen 9 7900X працював стабільно та демонстрував типовий рівень продуктивності. Під час нашого тестування жодних проблем із цією платою не виникало.

Тестування звукового тракту на основі кодека Realtek ALC1220

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.01,  -0.30	Дуже добре
Рівень шуму, дБ(А)	-90.8	Дуже добре
Динамічний діапазон, дБ(А)	90.5	Дуже добре
Гармонійні викривлення, %	0.0029	Відмінно
Інтермодуляційне викривлення + шум, %	0.019	Дуже добре
Взаємопроникнення каналів, дБ	-86.3	Відмінно
Інтермодуляції на 10 кГц, %	0.018	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.02,  -0.30	Дуже добре
Рівень шуму, дБ(А)	-90.7	Дуже добре
Динамічний діапазон, дБ(А)	91.5	Дуже добре
Гармонійні викривлення, %	0.0030	Дуже добре
Інтермодуляційне викривлення + шум, %	0.019	Дуже добре
Взаємопроникнення каналів, дБ	-83.9	Дуже добре
Інтермодуляції на 10 кГц, %	0.018	Дуже добре
Загальна оцінка		Дуже добре

Синтетичні показники звукової підсистеми на основі кодека Realtek ALC1220 у RightMark Audio Analyzer дуже хороші. У процесі реального використання плати якість звуку теж була нам до вподоби.

Висновки

Система, зібрана з материнською платою, роз'єми якої розміщені на тильній стороні, візуально сприймається більш акуратною та стильною. GIGABYTE B850M AORUS STEALTH ICE не порушує цей принцип, а лише посилює даний ефект за рахунок виконання у стриманій біло-сірій кольоровій гамі. Навіть зона вбудованого підсвічування на платі не впадає у вічі, а частково прихована за декоративною металевою панеллю.

У функціональному плані плата виявилась доволі збалансованою. Вона отримала підтримку PCI Express 5.0 як для відеокарти, так і для накопичувача, Wi-Fi 7 (хоч і з обмеженням каналу до 160 МГц), Bluetooth 5.4, 5-гігабітний LAN-контролер та непоганий набір різноманітних портів на інтерфейсній панелі, який до того ж доповнений одразу чотирма корисними кнопками. Одна з них при цьому може виконувати декілька функцій.

При навантаженні AMD Ryzen 9 7900X температурні показники ключових вузлів материнської плати не викликали занепокоєння, незважаючи на певні спрощення підсистеми живлення порівняно зі старшою ATX-версією. При цьому її можливостей цілком достатньо для популярних процесорів AMD Ryzen 7, зокрема Ryzen 7 7700, 7700X, 9700X, 7800X3D та 9800X3D.

За якість звуку можна не перейматися завдяки 7,1-канальному HDA-кодеку Realtek ALC1220.

Слоти M.2 на цій моделі наявні у кількості трьох штук. Приємно бачити, що всі вони охолоджуються радіаторами. Також слід згадати, що завдяки безгвинтовим кріпленням накопичувачі не потребуватимуть інструментів при встановленні, як і їхні радіатори.

До умовних недоліків героїні огляду ми можемо віднести хіба що дещо спрощену порівняно з однойменною ATX-версією плати підсистему живлення та наявність всього двох портів SATA.

Неможливість встановлення на GIGABYTE B850M AORUS STEALTH ICE високошвидкісних накопичувачів у іншому за M.2 2280 форм-факторі важко віднести до недоліків, бо він є найрозповсюдженішим на ринку. Тому просто ще раз нагадаємо за цей момент.

У підсумку, якщо для вашої білої збірки потрібна збалансована компактна плата, неодмінно слід звернути увагу на GIGABYTE B850M AORUS STEALTH ICE. Але не забудьте подбати і про сумісний корпус.

Переваги:

• гарно впишеться у білу збірку;
• 8 (60 А) + 2 (60 А) + 2-фазна схема живлення;
• товсті радіатори на елементах системи живлення та чипсеті, а також використання термопрокладок з теплопровідністю 5 Вт/(м·К);
• можливість оновлення BIOS без використання процесора, ОЗП та відеокарти за допомогою кнопки Q-Flash Plus на інтерфейсній панелі;
• 5-гігабітний LAN-контролер та підтримка бездротових інтерфейсів Wi-Fi 7 (в трьох діапазонах) і Bluetooth 5.4;
• три слоти M.2, один з яких працює у режимі PCIe 5.0 x4;
• високошвидкісні SSD та їх радіатори мають безгвинтові кріплення;
• звукова підсистема на основі кодека Realtek ALC1220;
• на інтерфейсній панелі присутні ще й кнопки, одна з яких може виконувати декілька функцій;
• верхній слот PCI Express підсилений та отримав механізм із кнопкою EZ-Latch Plus;
• чотири конектори для під’єднання вентиляторів та РСО;
• три роз'єми для підключення ARGB та один для RGB світлодіодних стрічок;
• можливість задіяти до 256 ГБ ОЗП зі швидкодією 8200 МТ/с;
• є підтримка X3D Turbo Mode;
• збалансований набір портів на інтерфейсній панелі.

Особливості:

• роз’єми розміщені на звороті плати;
• спільний радіатор для двох слотів M.2;
• плата сумісна з високошвидкісними накопичувачами тільки у форм-факторі M.2 2280;
• дещо спрощена підсистема живлення;
• корпус повинен бути сумісним з подібними материнськими платами.

Недоліки:

• два порти SATA 6 Гбіт/с.

Автор: Іван Моргун
