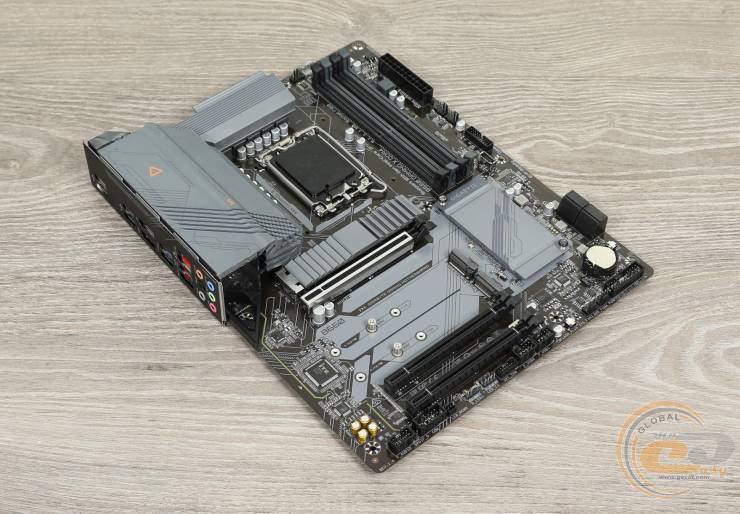

Огляд материнської плати GIGABYTE B660 GAMING X DDR4: економимо на пам'яті DDR5 та розгоні ЦП
15-02-2022

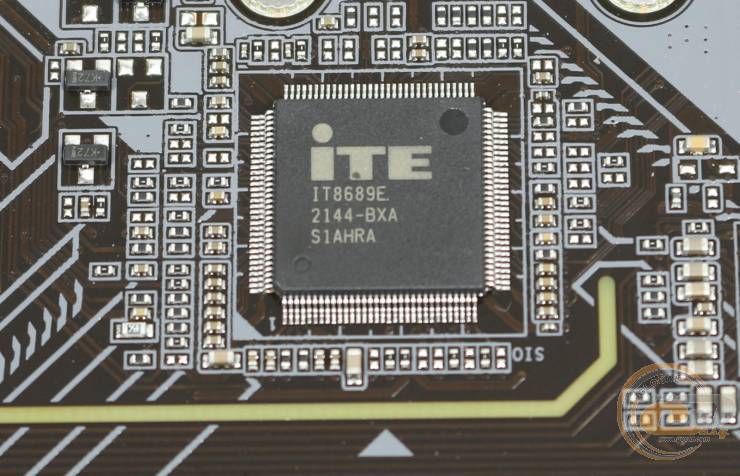

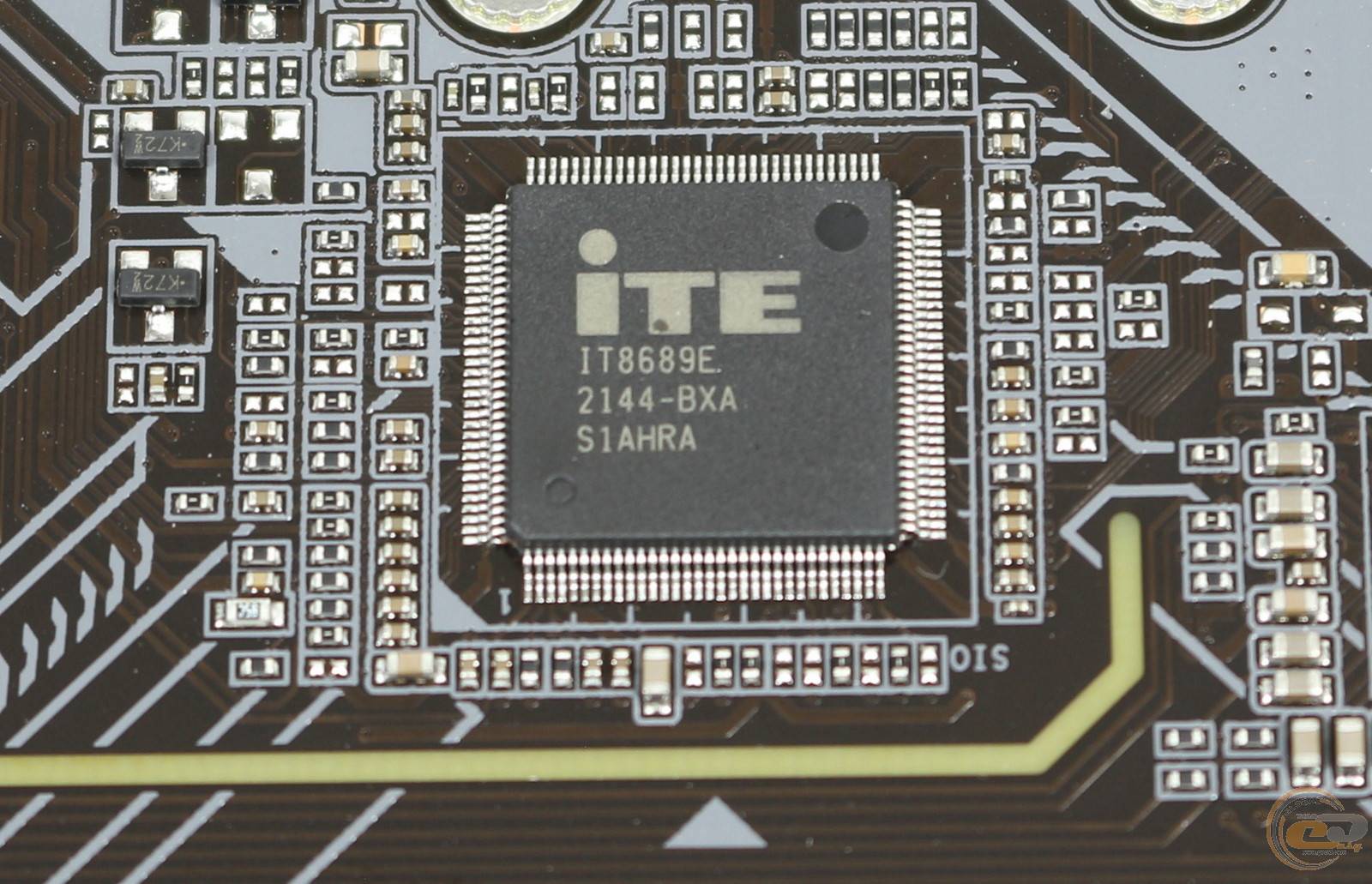

Можливості Multi I/O покладені на мікросхему ITE IT8689E, яка забезпечує моніторинг та роботу COM порту.
Для підтримки мережевих з'єднань слугує LAN-контролер Realtek RTL8125BG з пропускною здатністю до 2500 Мбіт/с.

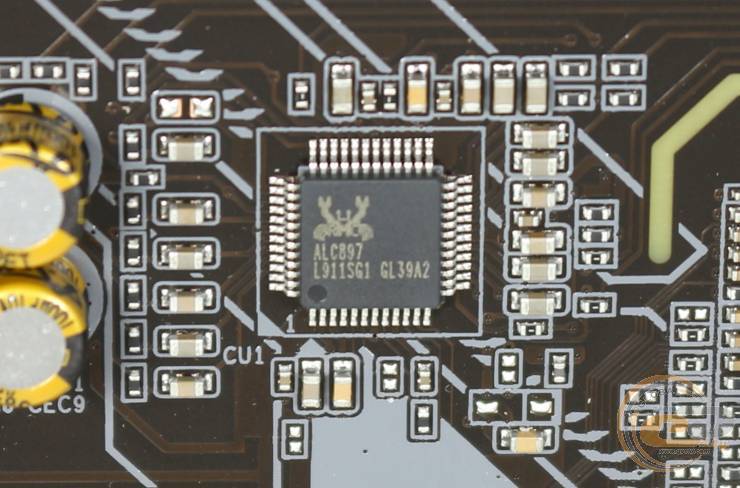

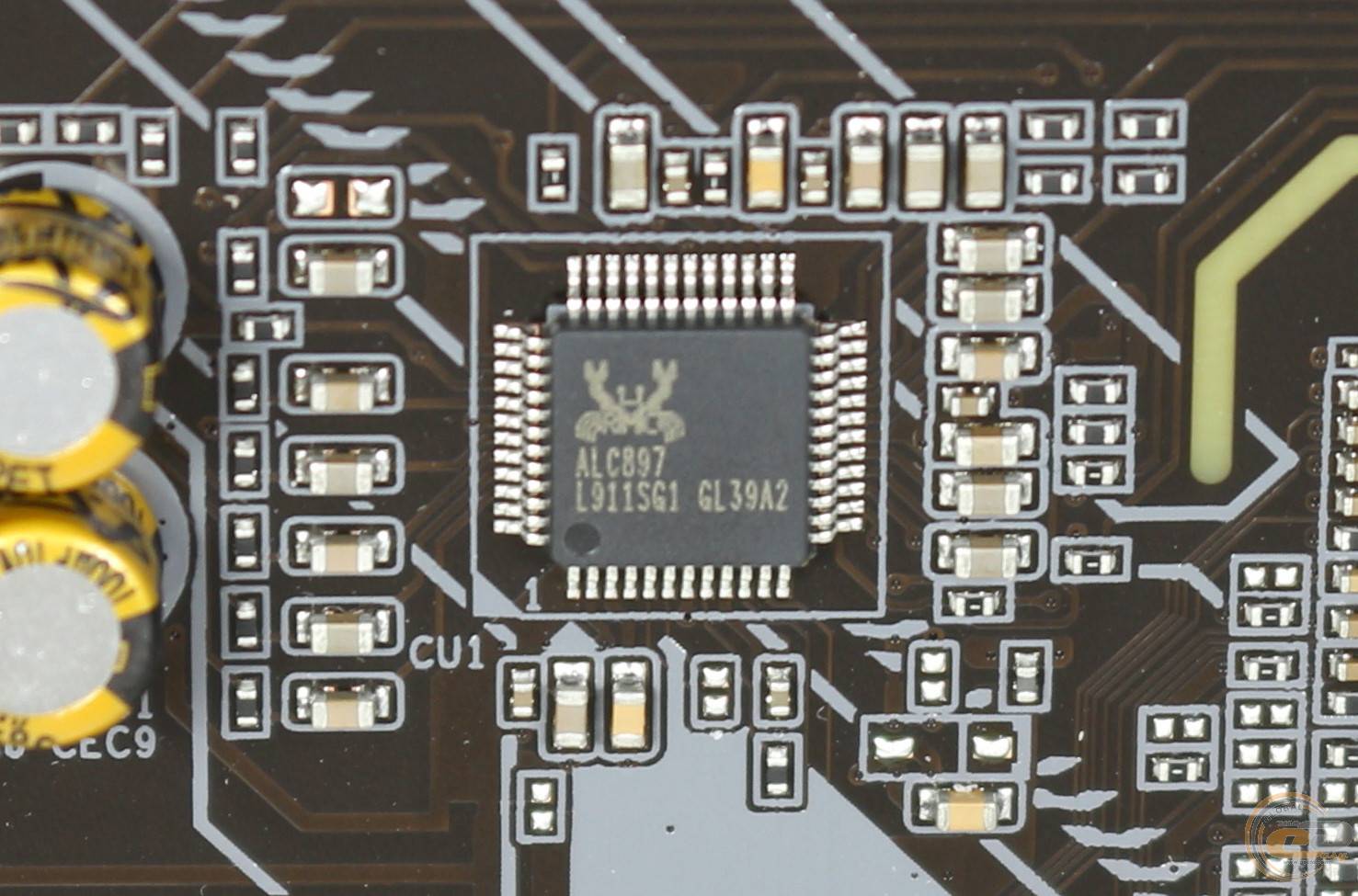

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC897 і містить аудіоконденсатори Nichicon.

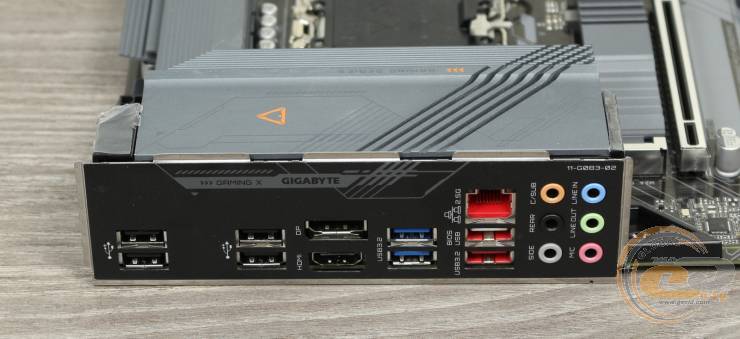

На інтерфейсну панель виведено такі порти:
- 1 x USB 3.2 Gen 2 Type-A;
- 2 x USB 3.2 Gen 1;
- 5 x USB 2.0;
- 1 x HDMI 2.0;
- 1 x DisplayPort;
- 1 x RJ-45;
- 6 x аудіопортів.
Інтерфейсна панель новинки привертає до себе увагу великою кількістю портів USB та двома відеовиходами.

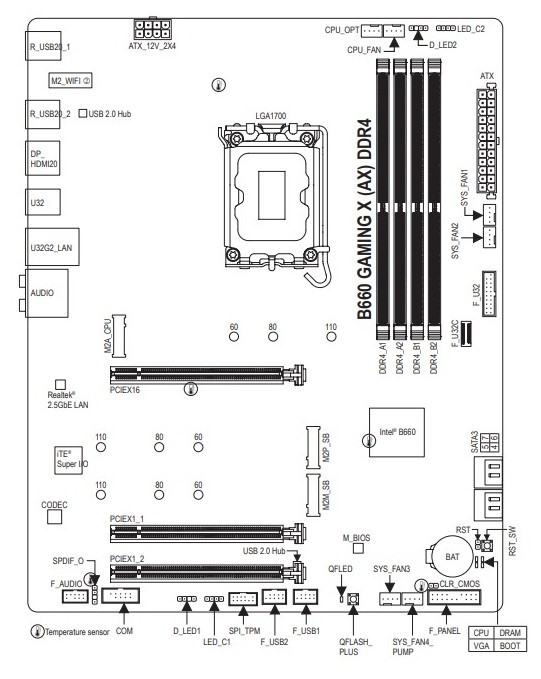

Можливості організації охолодження усередині системного корпуса цілком стандартні. Є шість 4-контактних роз'ємів для підключення вентиляторів. Два з них слугують для системи охолодження CPU, один призначений для підключення водоблока СВО, ще три використовуються для системних вентиляторів.
UEFI BIOS
Новинка, що тестується, використовує сучасний передзавантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він розбитий низку вкладок, у яких згруповані всі закладені можливості, і навіть має російську локалізацію, яка допоможе недосвідченим користувачам зорієнтуватися у різноманітності налаштувань. У цілому нині функціональні можливості BIOS дозволять не тільки оптимально налаштувати систему, але й реалізувати розгін пам'яті.
Можливості розгону

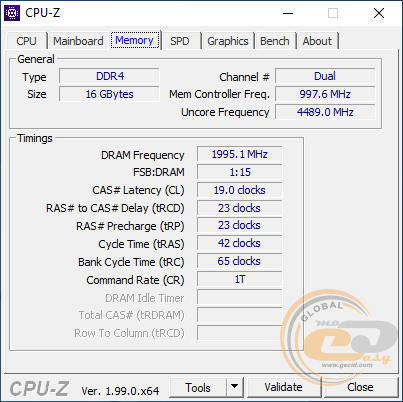

Тестові модулі оперативної пам'яті DDR4-4000 Kingston FURY RENEGADE DDR4 RGB KF440C19RBAK2/16 вдалося запустити на їхній заявленій частоті. Збільшити частоту вище за 4000 МГц не вдалося.
Тестування
Для перевірки можливостей материнської плати GIGABYTE B660 GAMING X DDR4 використовувалося таке обладнання:
Процесор |
Intel Core i7-12700K (Socket LGA1700, 8P + 4E/20T, 125 Вт) Turbo Boost: Enable |
Кулер |
ASUS TUF GAMING LC 240 ARGB |
Оперативна пам'ять |
2 x 8 ГБ DDR4-3200 Kingston FURY DDR4 KF432C16BBK2/16 |
Відеокарта |
PowerColor Radeon RX 6800 XT 16GB GDDR6 Red Dragon |
Накопичувач |
PATRIOT P200 1TB P200S1TB25 |
Блок живлення |
be quiet! PURE POWER 11 (L11-CM-700W) |

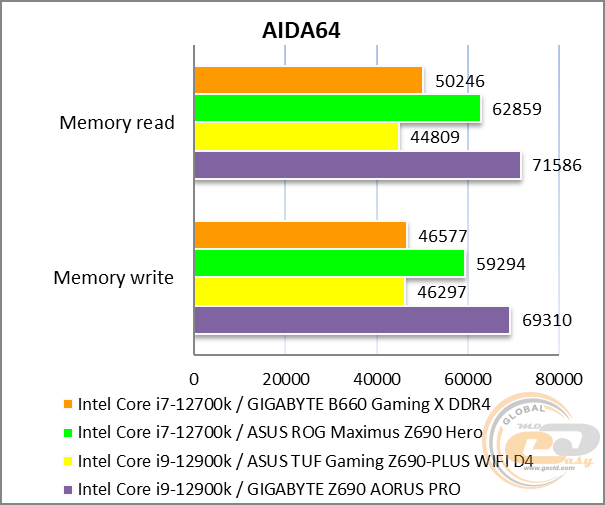

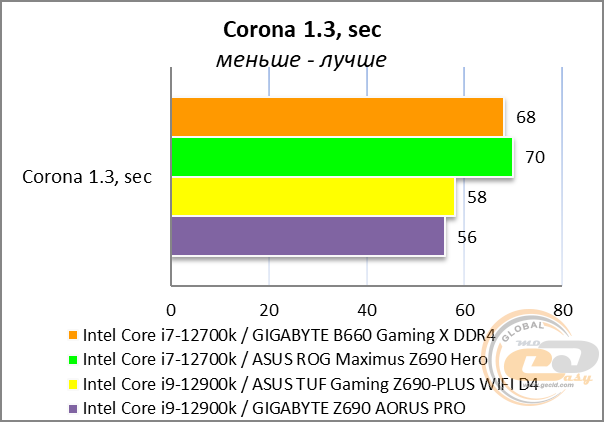

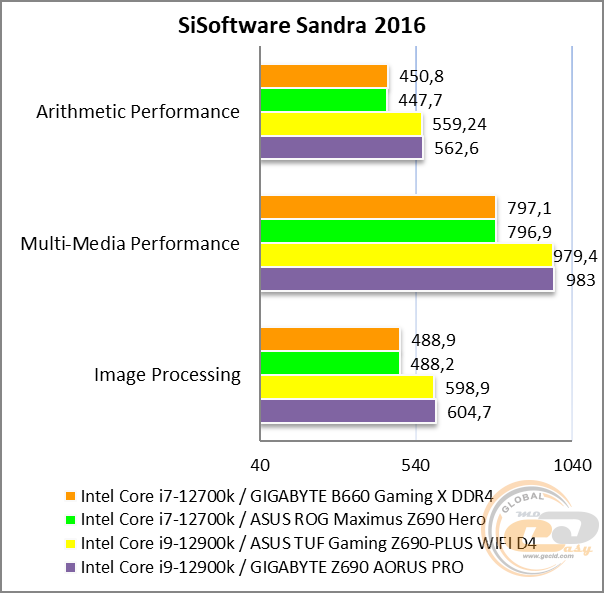

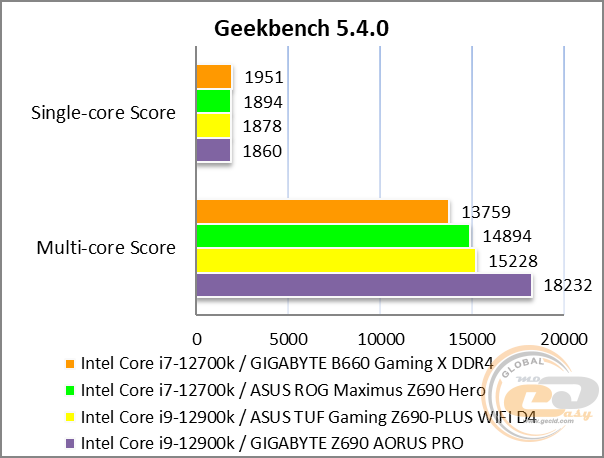

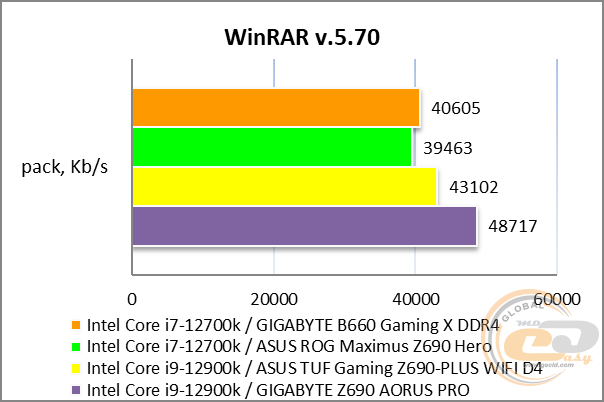

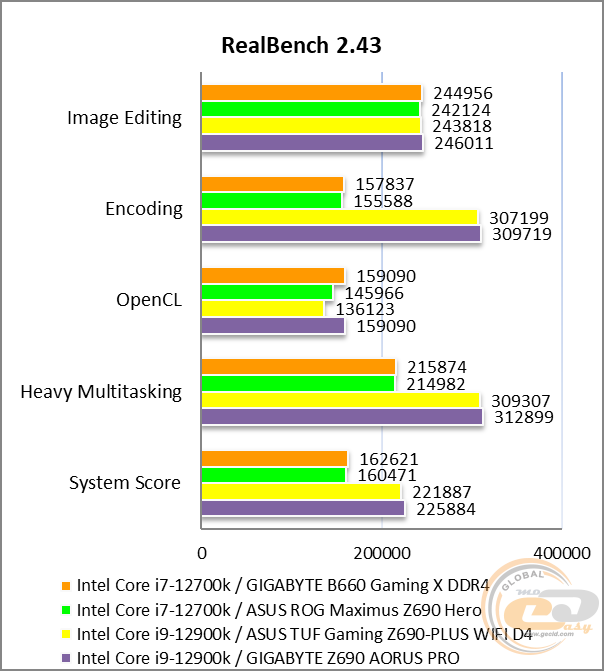

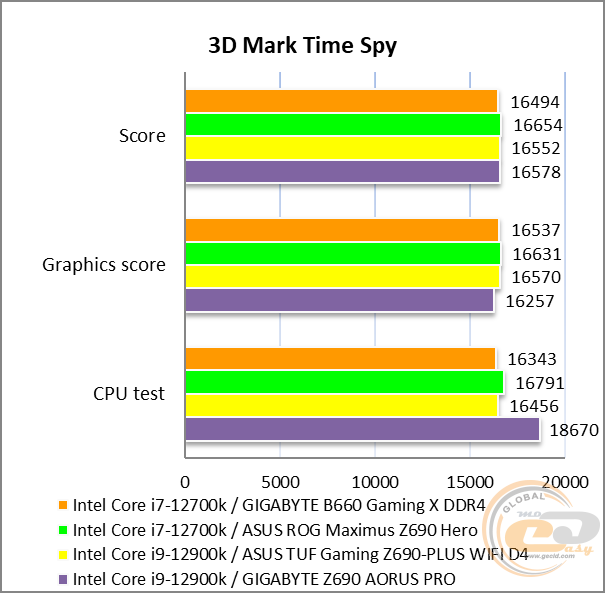

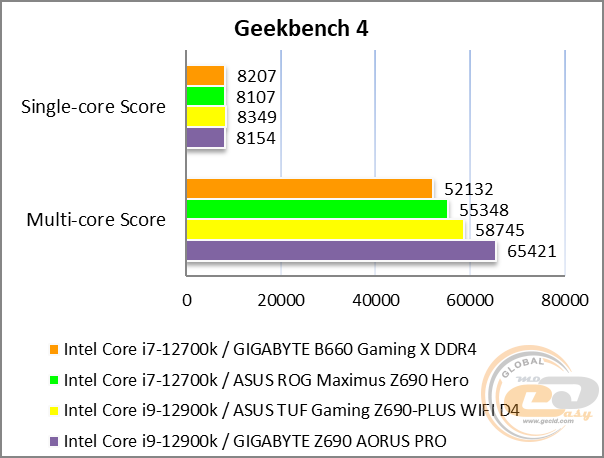

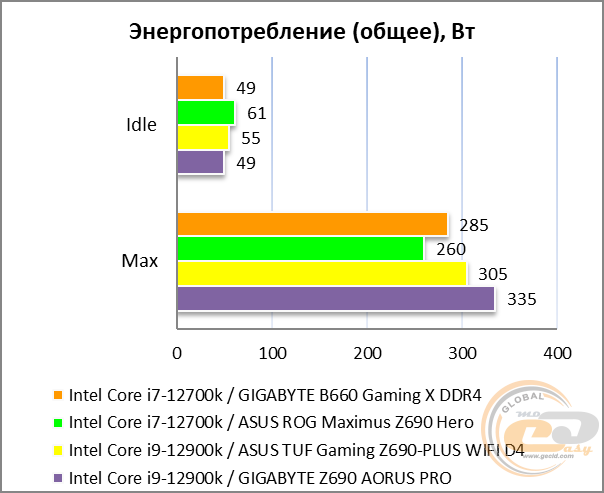

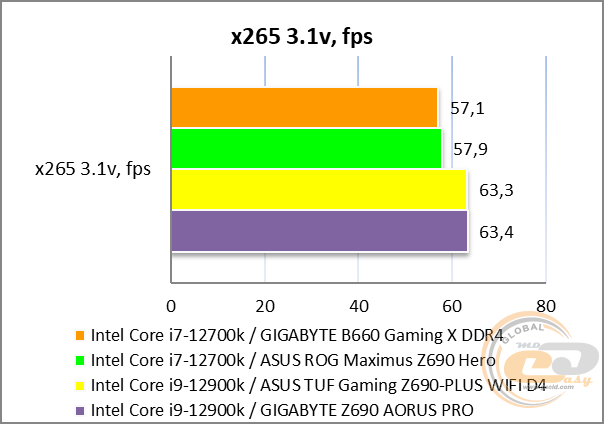

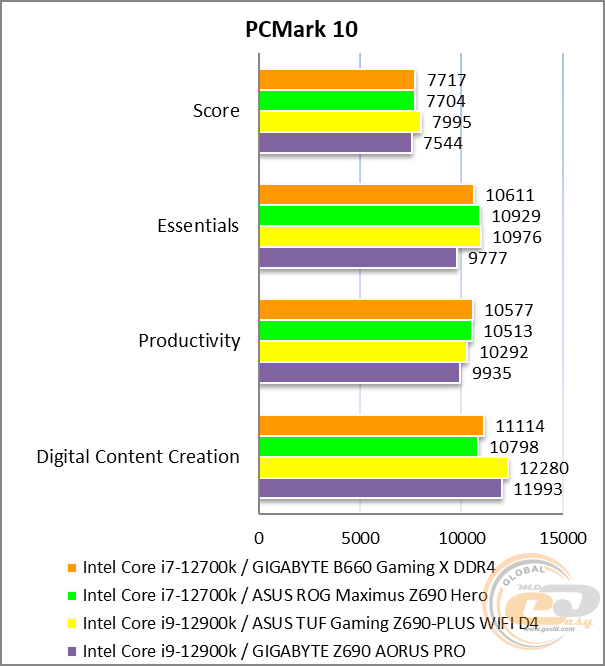

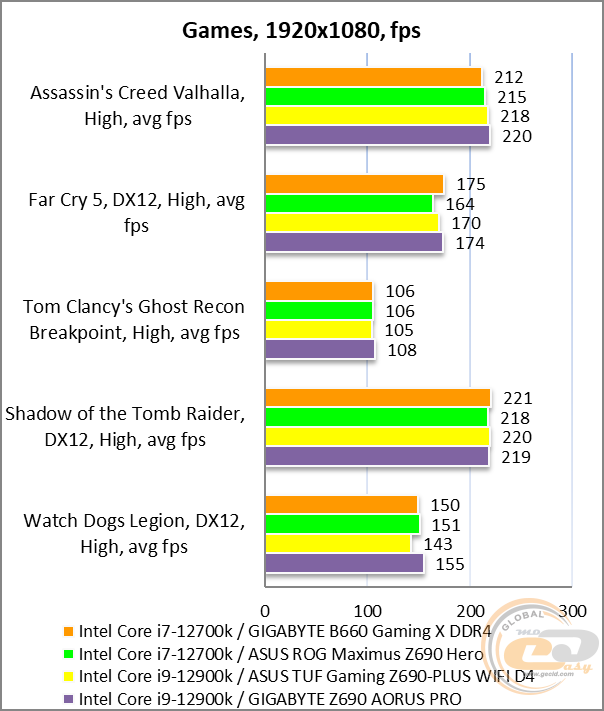

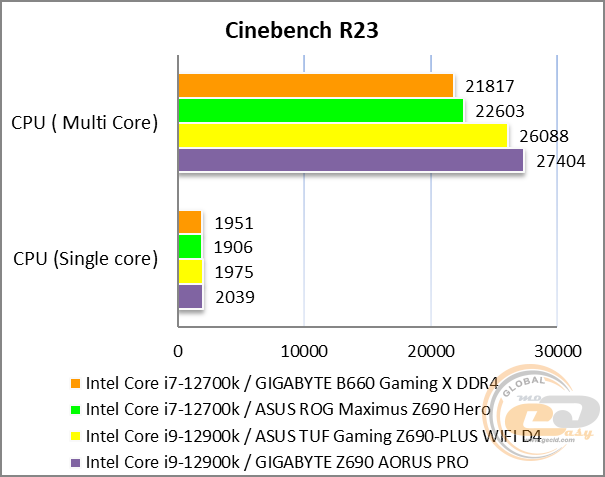

Intel Core i7-12700K очікувано поступається Core i9-12900K як в іграх, так і в більшості синтетичних бенчмарків через меншу кількість енергоефективних ядер та нижчу частоту. А ось різниця між тестуванням Intel Core i7-12700K на материнських платах GIGABYTE B660 GAMING X DDR4 та ASUS ROG MAXIMUS Z690 HERO укладається у межах похибки тестів.
Тестування звукового тракту на основі кодека Realtek ALC897
Звіт про тестування у RightMark Audio Analyzer
Режим роботи 16-bit, 44,1 kHz
Нерівномірність АЧХ (в діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.01 |
Відмінно |
Рівень шуму, дБ (А) |
-91.2 |
Дуже добре |
Динамічний діапазон, дБ (А) |
91.1 |
Дуже добре |
Гармонічні спотворення, % |
0.00139 |
Відмінно |
Гармонічні спотворення + шум, дБ(A) |
-84.7 |
Добре |
Інтермодуляційні спотворення + шум, % |
0.00791 |
Відмінно |
Взаємопроникнення каналів, дБ |
-89.7 |
Відмінно |
Інтермодуляція на 10 кГц, % |
0.00777 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Режим работы 24-bit, 192 kHz
Нерівномірність АЧХ (в діапазоні 40 Гц - 15 кГц), дБ |
+0.01, -0.01 |
Відмінно |
Рівень шуму, дБ (А) |
-93.5 |
Дуже добре |
Динамічний діапазон, дБ (А) |
93.7 |
Дуже добре |
Гармонічні спотворення, % |
0.00162 |
Відмінно |
Гармонічні спотворення + шум, дБ(A) |
-86.6 |
Добре |
Інтермодуляційні спотворення + шум, % |
0.00615 |
Відмінно |
Взаємопроникнення каналів, дБ |
-85.7 |
Відмінно |
Інтермодуляція на 10 кГц, % |
0.00572 |
Відмінно |
Загальна оцінка |
|
Дуже добре |
Звукова підсистема на основі кодека Realtek ALC897 демонструє гідну якість звуку, яка точно порадує невибагливих користувачів.
Підсумок
Материнська плата GIGABYTE B660 GAMING X DDR4 є цікавою пропозицією для тих користувачів, які не хочуть переплачувати за пам'ять нового стандарту DDR5 та можливість розгону процесора.
В іншому новинка від GIGABYTE пропонує гідні можливості. Вона може похвалитися приємним дизайном, підтримкою великої кількості портів USB, двома відеовиходами та трьома інтерфейсами M.2. У разі потреби ви можете придбати версію з модулем бездротових інтерфейсів.
Особливостей та негативних моментів під час тестування ми не помітили. У результаті GIGABYTE B660 GAMING X DDR4 сміливо рекомендуємо до покупки як основу для ігрової системи з однією потужною відеокартою та процесором із заблокованим множником.
Переваги:
- наявність 2,5-гігабітного мережевого контролера;
- підтримка трьох слотів M2 Socket 3;
- ефективне охолодження підсистеми живлення;
- приємний дизайн;
- підтримка великої кількості портів USB;
- радіатор охолодження M.2-накопичувача;
- вдале компонування інтерфейсної панелі.
Автор: Костянтин Шорохов
Переклад: Лілія Масюк
Висловлюємо подяку компанії GIGABYTE за надану для тестування материнську плату.
Опубліковано : 15-02-2022
