Огляд материнської плати GIGABYTE B550I AORUS PRO AX: для цінителів Mini-ITX

19-12-2020

Сьогодні ми з вами познайомимося з дуже цікавою материнською платою компанії GIGABYTE, створеної спеціально для збірки ігрових систем у компактному форматі Mini-ITX під платформу Socket AM4. До слова, у листопаді до продажу надійшли новинки з лінійки AMD Ryzen 5000, і саме під них в першу чергу розраховані материнські плати з чіпсетами серії AMD 500.

GIGABYTE B550I AORUS PRO AX

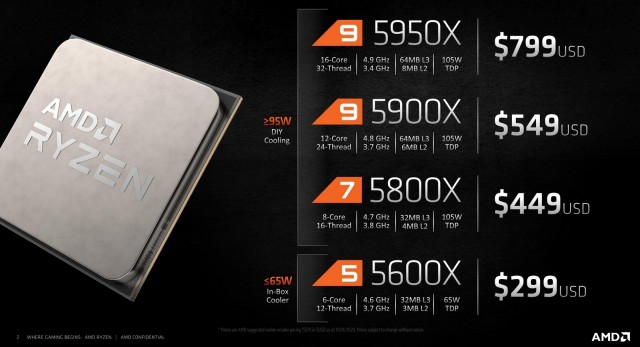

Нагадаємо, що першими до продажу надійшли чотири процесори: флагманський 16-ядерний Ryzen 9 5950X, 12-ядерний Ryzen 9 5900X, 8-ядерний Ryzen 7 5800X і більш народний 6-ядерний Ryzen 5 5600X. Їх характеристики виглядають так:

Модель

Ядер / потоків

Базова / динамічна частота, ГГц

Кеш L3, МБ

TDP, Вт

Вартість в США, $

Ryzen 9 5950X

16 / 32

3,4 / 4,9

64

105

799

Ryzen 9 5900X

12 / 24

3,7 / 4,8

64

105

549

Ryzen 7 5800X

8 / 16

3,8 / 4,7

32

105

449

Ryzen 5 5600X

6 / 12

3,7 / 4,6

32

65

299

GIGABYTE B550I AORUS PRO AX

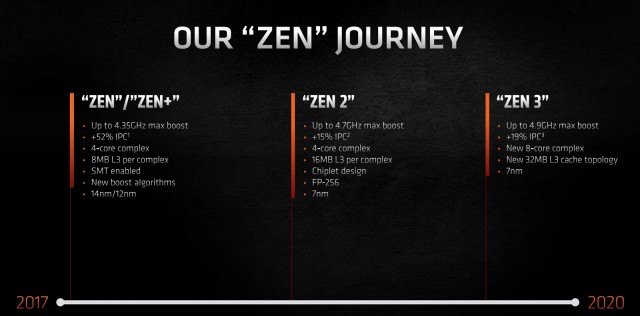

В основу новинок лягла мікроархітектура Zen 3. Вона підвищила максимальну частоту процесорів в динамічному розгоні до 4,9 ГГц і показник виконуваних інструкцій за такт (IPC) на 19%, а також поліпшила енергоефективність нових чіпів.

GIGABYTE B550I AORUS PRO AX

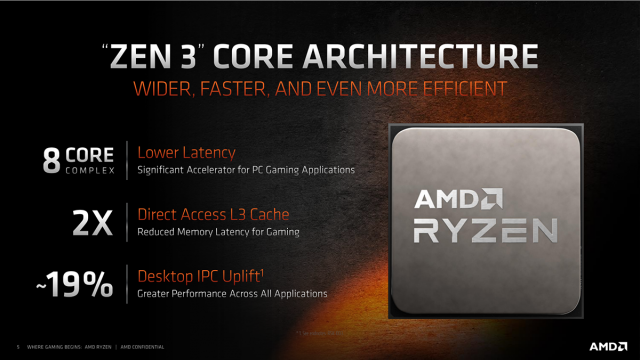

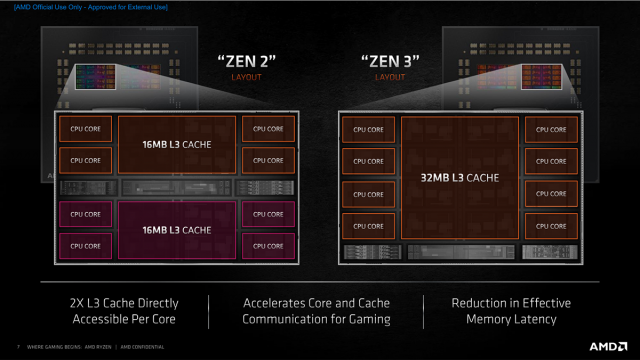

Однією з ключових змін в архітектурі є оновлений дизайн модуля CCX і кеш-пам'яті L3. У Zen 2 кожен модуль CCX має 4 ядра і 16 МБ кешу L3. У Zen 3 CCX має в своєму складі всі 8 ядер і 32 МБ загального кешу L3. Тобто кожне ядро ​​отримало доступ до подвоєного обсягом кеш-пам'яті, і спілкуватися вони можуть між собою безпосередньо. Це знизило затримку у взаємодії ядер і пам'яті, що і спричинило за собою зростання продуктивності.

GIGABYTE B550I AORUS PRO AX

Спочатку підтримка процесорів AMD Ryzen 5000 чіпсетами серії AMD 400 очікувалася в січні наступного року. Але виробники вирішили прискоритися і вже випустили відповідні версії BIOS. А ось власникам плат на основі 300-ої серії чіпсетів очікувати офіційної підтримки явно не варто. Але найкраще під новинки використовувати моделі на базі 500-ої серії чіпсетів.

GIGABYTE B550I AORUS PRO AX

Тепер перейдемо до огляду моделі GIGABYTE B550I AORUS PRO AX. Зараз вона є флагманом компанії в даному форм-факторі на B550.

Специфікація

Модель

GIGABYTE B550I AORUS PRO AX

Чіпсет

AMD B550

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen 5000 / Ryzen 3-го покоління / Ryzen 3-го покоління з графікою Radeon Vega

Підтримка пам'яті

2 x DIMM-слота з підтримкою максимум 64 ГБ пам'яті c частотою до DDR4-5100 МГц (DDR4-5300 МГц Ryzen 3-го покоління з графікою Radeon Vega)

Слоти розширення

1 x PCI Express 4.0 x16

Дискова підсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA та PCIe 4.0 x4 / x2) (M2A_CPU)

1 x M.2 Socket 3 (M.2 2260, M.2 2280; PCIe 3.0 x4/x2) (M2B_SB)

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6 AX200 (802.11a/b/g/n/ac Wave 2/ax; 2,4 / 5 ГГц) + Bluetooth 5

Звукова підсистема

8-канальний Realtek ALC1220-VB

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті, з'єднаний тепловою трубкою з алюмінієвим радіатором на елементах підсистеми живлення

Зовнішні порти I/O

2 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.2 Gen 1

1 x USB 2.0

1 x TPM

BIOS

1 x 256 Mбіт Flash ROM AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

Mini-ITX

170 x 170 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE B550I AORUS PRO AX GIGABYTE B550I AORUS PRO AX

Материнська плата GIGABYTE B550I AORUS PRO AX постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

GIGABYTE B550I AORUS PRO AX

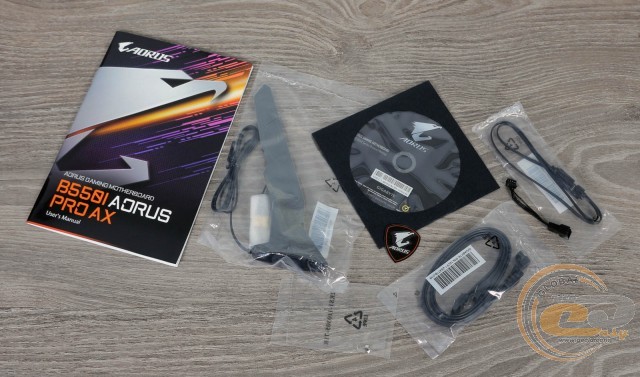

У коробці знаходиться набір аксесуарів у вигляді диска з драйверами і утилітами, інструкції користувача, двох SATA-шлейфів, антени бездротових інтерфейсів, а також перехідника для зручного підключення фронтальної панелі і подовжувача для світлодіодної стрічки.

Дизайн і особливості плати

GIGABYTE B550I AORUS PRO AX

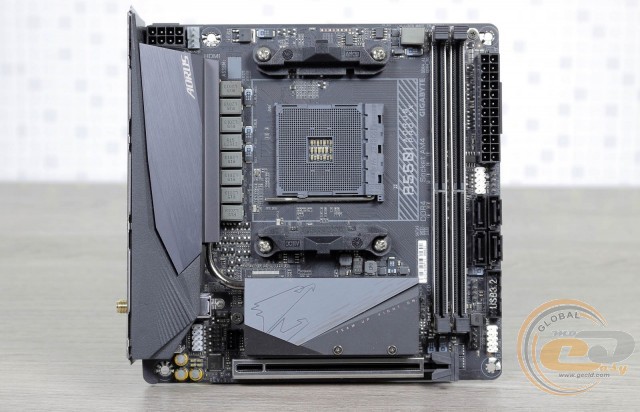

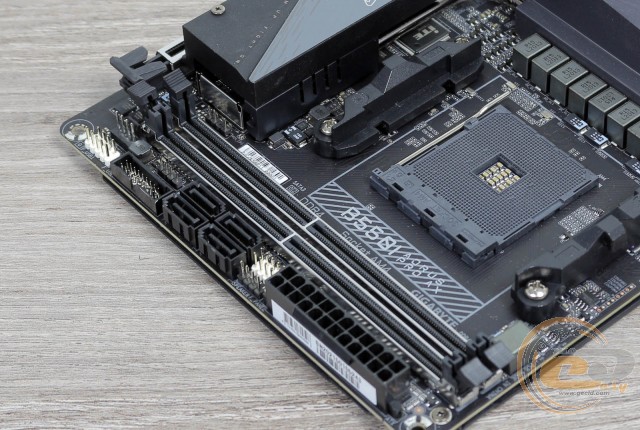

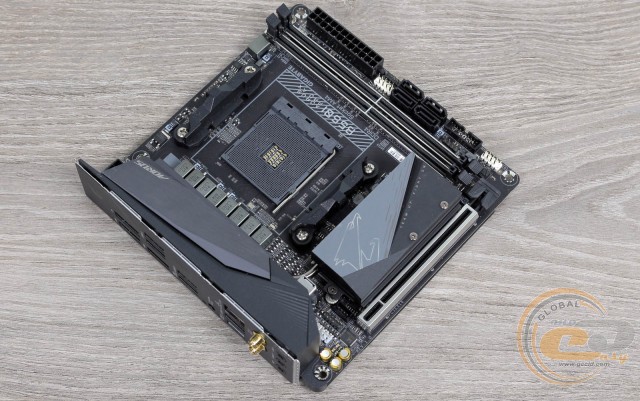

Перед нами компактний пристрій, виконаний на чорній матовій друкованій платі формату Mini-ITX. Оформлення витримано в строгому і стриманому стилі. З цікавих деталей відзначимо наявність радіатора охолодження M.2-накопичувача, встановлену заглушку інтерфейсної панелі, а також посилену конструкцію слотів для пам'яті і відеокарти.

GIGABYTE B550I AORUS PRO AX

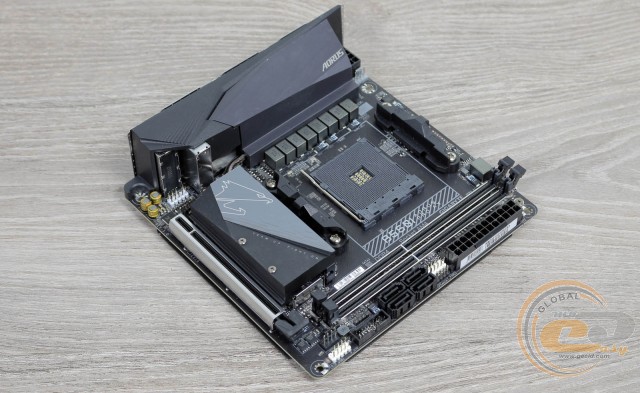

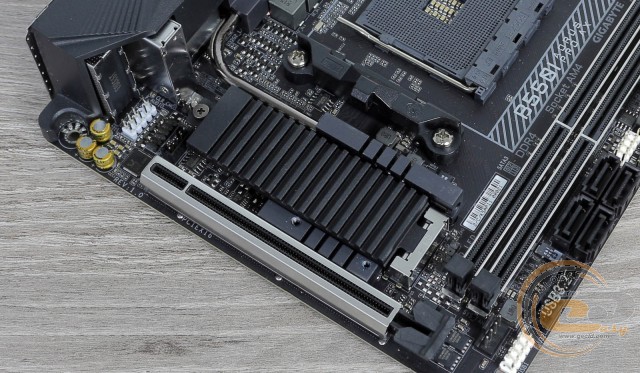

Накриває M.2-накопичувач конструкція дуже цікава. Це «бутерброд» з декількох радіаторів, з'єднаний тепловою трубкою з радіатором на елементах підсистеми живлення. Верхня частина кріпиться двома гвинтами. Вона відкриває доступ до радіатора М.2-накопичувача, який встановлений поверх чіпсетного радіатора.

GIGABYTE B550I AORUS PRO AX

Незважаючи на дуже щільне компонування і компактні габарити, ніяких претензій під час побудови та тестування у нас не виникло: DIMM-слоти оснащені засувками тільки з одного боку, а конструкція в області чіпсета не конфліктує з відеокартою.

GIGABYTE B550I AORUS PRO AX

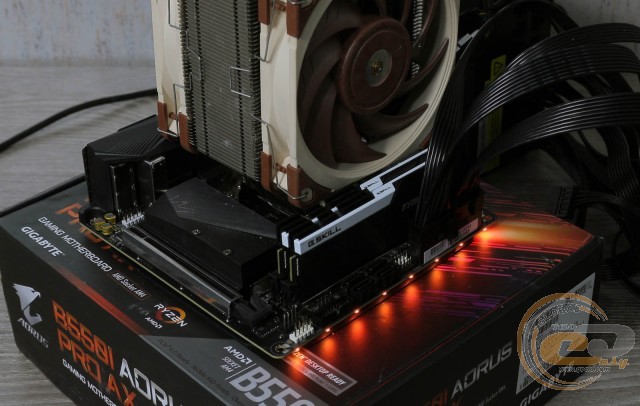

Приємним бонусом є LED-підсвічування RGB Fusion 2.0 і дві колодки підключення світлодіодних стрічок. Підсвічується правий бік друкованої плати за допомогою восьми світлодіодів.

GIGABYTE B550I AORUS PRO AX

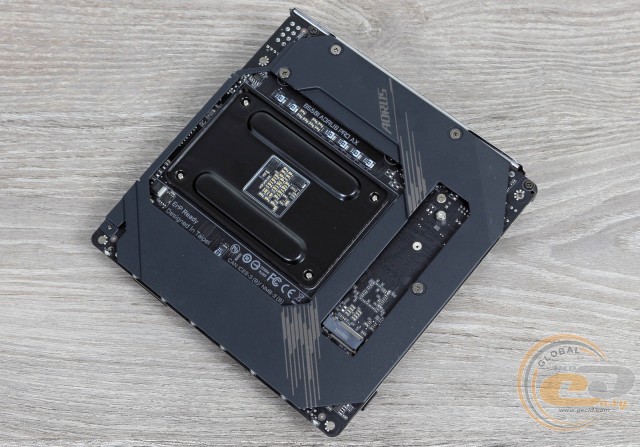

На зворотному боці GIGABYTE B550I AORUS PRO AX виділимо стандартну опорну пластину процесорного роз'єму, другий слот для М.2-накопичувача і металеву пластину жорсткості. Вона не тільки захищає практично всю поверхню плати від механічних пошкоджень, але і бере участь у відведенні тепла від компонентів підсистеми живлення процесора, що не вмістилися на зверхньому боці.

GIGABYTE B550I AORUS PRO AX

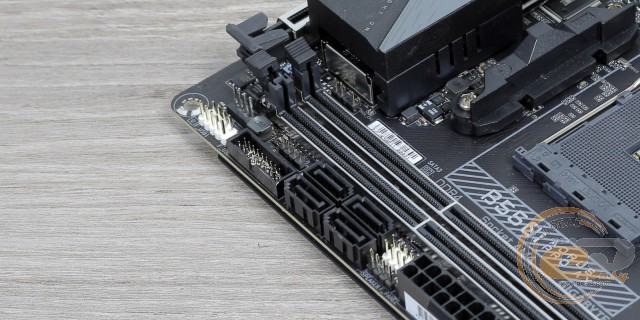

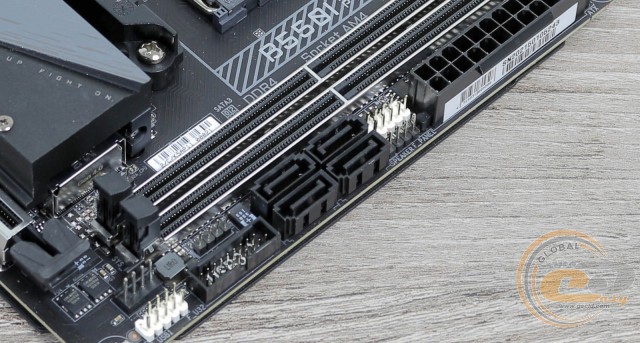

Більшість роз'ємів зосереджено на правому боці друкованої плати. Тут знаходяться: дві колодки для світлодіодних стрічок, роз'єм системного вентилятора, колодка підключення фронтальної панелі і дві колодки для виносних панелей з портами USB.

Усього на платі силами чіпсета реалізована підтримка двох внутрішніх портів USB 2.0 і шести USB 3.2 Gen 1 (чотирьох зовнішніх і двох внутрішніх). Не варто забувати про два високошвидкісних USB 3.2 Gen 2 на інтерфейсній панелі.

GIGABYTE B550I AORUS PRO AX

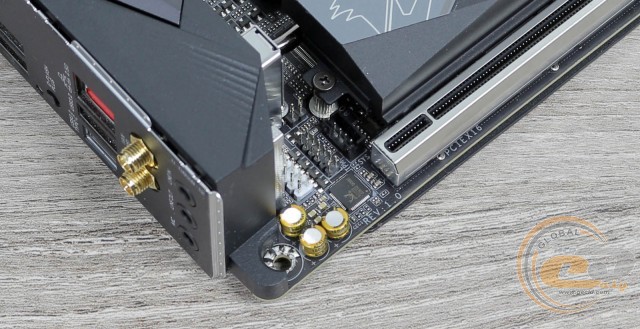

У лівому нижньому кутку розташувався джампер скидання CMOS, колодка підключення аудіо роз'ємів передньої панелі, другий роз'єм системного вентилятора і колодка TPM.

GIGABYTE B550I AORUS PRO AX

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 (підтримуються формати SSD M.2 2260 і M.2 2280) і чотирма портами SATA 6 Гбіт/с.

GIGABYTE B550I AORUS PRO AX

Системна плата GIGABYTE B550I AORUS PRO AX оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються модулі, що працюють на частотах до 5100 МГц (AMD Ryzen) і DDR4-5300 МГц (AMD Ryzen з графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для більшості поставлених завдань.

GIGABYTE B550I AORUS PRO AX

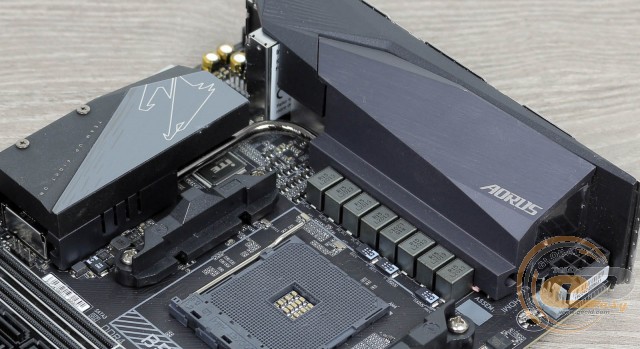

Система охолодження складається з двох алюмінієвих радіаторів, з'єднаних тепловою трубкою. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 39°C (44°C у розгоні);
  • радіатор охолодження елементів підсистеми живлення - 46°C (54°C у розгоні);
  • дроселі підсистеми живлення - 44°C (50°C у розгоні).

Гідні результати свідчать про правильний підбір матеріалів і вдалій конструкції радіаторів.

GIGABYTE B550I AORUS PRO AX

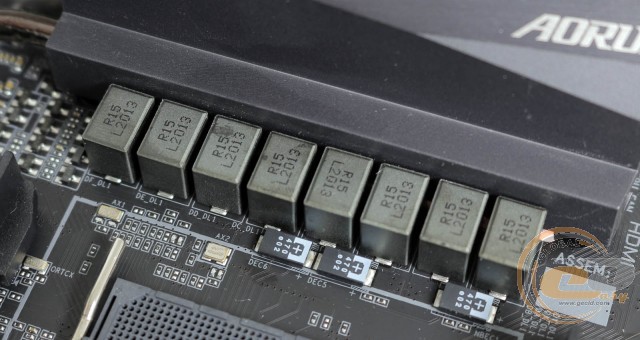

Живлення процесора здійснюється за 8-фазною схемою. Перетворювач заснований на цифровому ШІМ-контролері RAA229004 від Renesas Electronics. Елементна база набрана за допомогою високоякісних комплектуючих і містить твердотільні конденсатори, дроселі з феритовим осердям і мікросхеми Intersil ISL99390 з максимальним струмом 90 А.

GIGABYTE B550I AORUS PRO AX

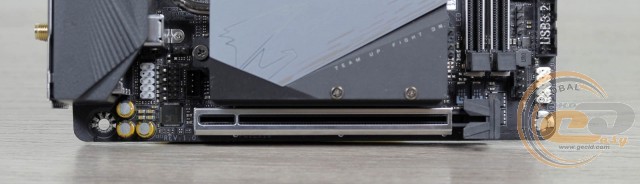

За традицією для формату Mini-ITX, можливості розширення функціональності материнської плати GIGABYTE B550I AORUS PRO AX представлені тільки одним слотом PCI Express 4.0 x16.

GIGABYTE B550I AORUS PRO AX

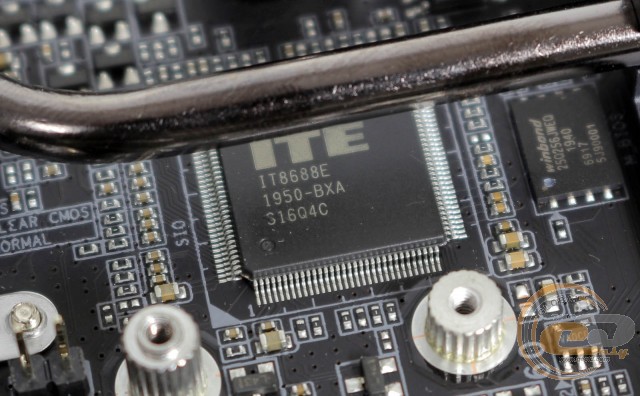

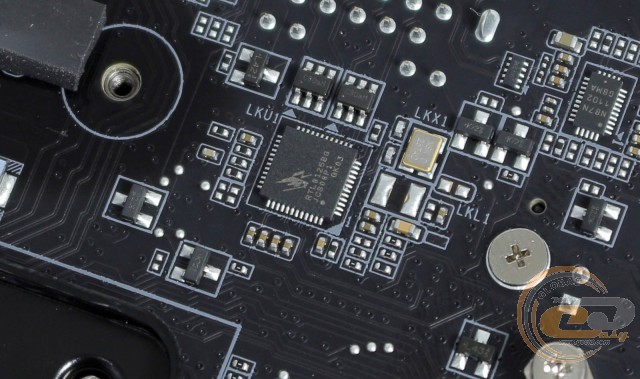

За моніторинг відповідає мікросхема ITE IT8688E.

GIGABYTE B550I AORUS PRO AX

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Realtek RTL8125BG з максимальною пропускною здатністю в 2,5 Гбіт/с і можливістю менеджменту трафіку.
