Огляд материнської плати GIGABYTE B550 AORUS PRO: зустрічаємо новий AMD B550

Якщо ви раптом забули, то ми нагадаємо, що ще в травні 2019 року відбувся анонс третього покоління процесорів AMD Ryzen і нового флагманського чіпсету AMD X570. Через рік AMD нарешті представила довгоочікуваний чіпсет для масового сегмента - AMD B550.

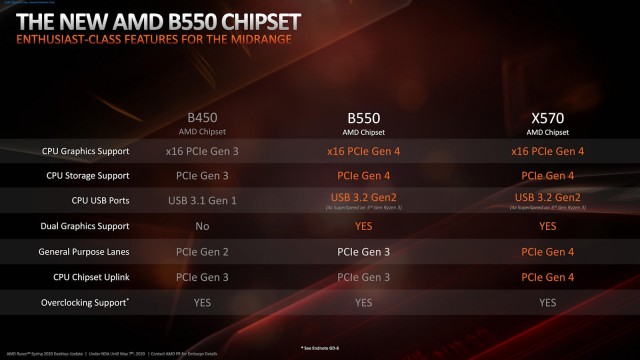

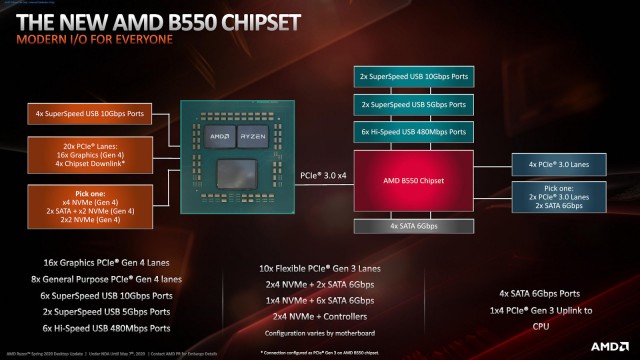

У порівнянні з попередником AMD B450, новий набір системної логіки отримав підтримку PCI Express 4.0. Але власних ліній цього стандарту у нього немає, він лише дозволяє 20 процесорним лініям працювати в їх рідному режимі для обслуговування відеокарти і M.2 SSD. Другим ключовим нововведенням стала підтримка мультиграфічних зв'язок, яка раніше була долею виключно флагманських чіпсетів. Третя інновація полягає в тому, що чотири процесорні порти USB 3.2 Gen 2 можуть працювати в своєму рідному режимі, а не в режимі USB 3.2 Gen 1, як з AMD B450.

Сам же AMD B550 підтримує пару портів USB 3.2 Gen 2 і USB 3.2 Gen 1, а також шість USB 2.0. Для потреб дискової підсистеми передбачені чотири SATA 6 Гбіт/с. Також виробники материнських плат можуть реалізувати ще пару SATA 6 Гбіт/с або віддати дві лінії PCIe 3.0 додатковим контролерам. В наявності залишається ще чотири вільних лінії PCIe 3.0. З їх допомогою можна реалізувати, наприклад, другий інтерфейс M.2.

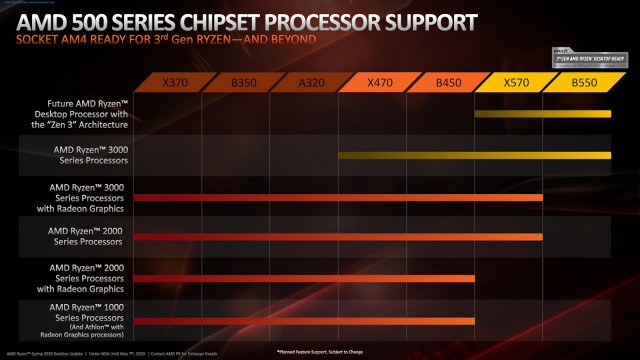

Крім цього, AMD опублікувала список сумісних CPU для материнських плат на базі B550. У нього входять лише моделі лінійки AMD Ryzen 3000 (Zen 2) і майбутні Ryzen 4000 (Zen 3). А ось процесори AMD Ryzen 1000 (Zen) і Ryzen 2000 (Zen+) до нього не потрапили. Але багато що залежатиме і від реалізації BIOS на конкретних материнських платах.

До продажу ці новинки надійдуть з 16 червня, і у нас вже є можливість познайомитися ближче з можливостями AMD B550 на прикладі GIGABYTE B550 AORUS PRO. Її орієнтовна вартість для ринку США становить близько $179.

Специфікація

Модель

GIGABYTE B550 AORUS PRO

Чіпсет

AMD B550

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen 3- і 4-го поколінь / Ryzen нового покоління з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5400 МГц (OC)

Слоти розширення

1 x PCI Express 4.0 x16

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x16 (x2)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; SATA та PCIe 4.0 x4 / x2) (M2A_CPU)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; PCIe 3.0 x4/x2) (M2B_SB)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8125BG (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1220-VB

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 х роз'єм підключення водоблоку СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою

Зовнішні порти I/O

1 x HDMI

1 x RJ45

6 x USB 2.0

3 x USB 3.2 Gen 1

2 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

BIOS

1 x 256 Mбіт Flash ROM AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

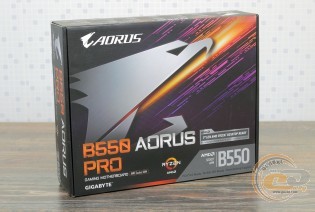

Материнська плата GIGABYTE B550 AORUS PRO постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

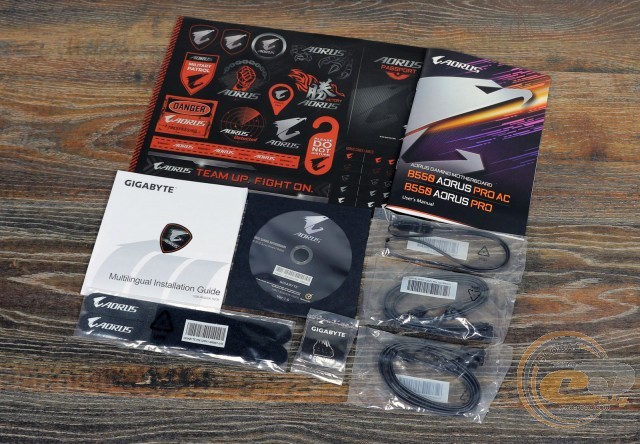

У коробці знаходиться набір аксесуарів у вигляді диска з драйверами і утилітами, комплекту наклейок, інструкції користувача, чотирьох SATA-шлейфів, двох стяжок для дротів, а також перехідника для зручного підключення фронтальної панелі і подовжувача для світлодіодної стрічки.

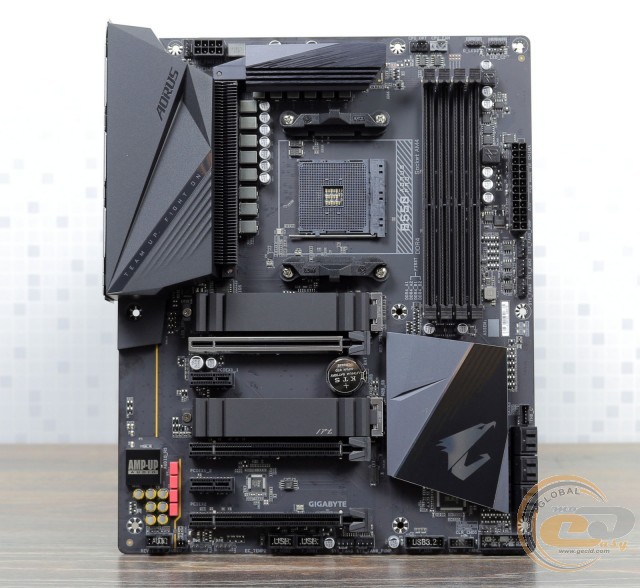

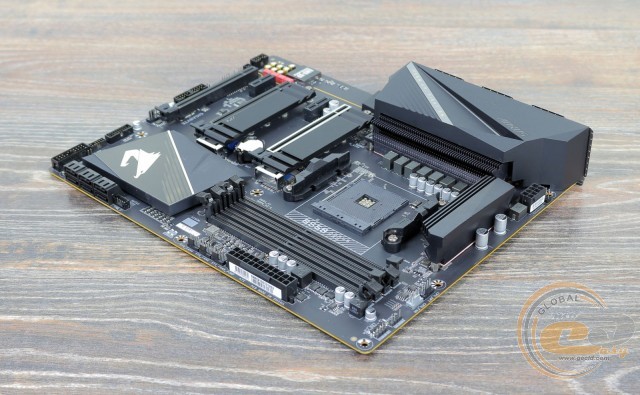

Дизайн і особливості плати

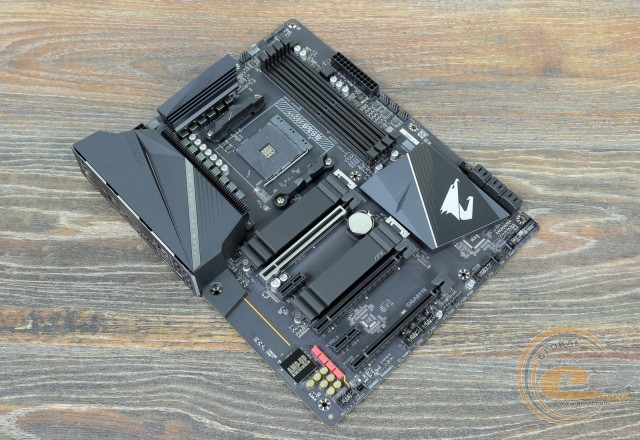

Незважаючи на те, що перед нами не топове рішення на флагманському чіпсеті за $300-400, а модель з орієнтовною ціною $180, компанія GIGABYTE приділила дизайну належну увагу. Новинка отримала в своє розпорядження матову друковану плату чорного кольору і в цілому дуже суворе і стильне оформлення.

З цікавих особливостей виділимо наявність двох радіаторів для M.2-накопичувачів, встановлену заглушку інтерфейсної панелі і кожух над нею, а також посилену конструкцію слота для відеокарти.

Приємним бонусом є наявність LED-підсвічування RGB Fusion 2.0 і чотирьох колодок підключення світлодіодних стрічок. Підсвічується кожух над інтерфейсною панеллю і область звукової підсистеми.

До компонування набортних елементів у нас не виникло жодних претензій, адже грамотне розташування всіх портів і роз'ємів не ускладнює збірку і експлуатацію системи.

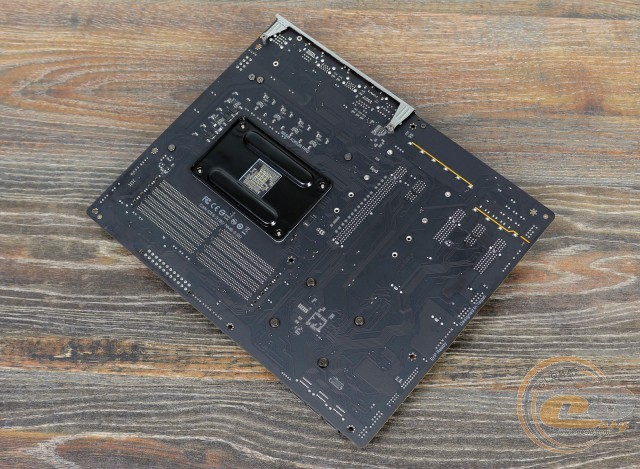

На зворотному боці GIGABYTE B550 AORUS PRO виділимо стандартну опорну пластину процесорного роз'єму. Усі радіатори системи охолодження надійно зафіксовані за допомогою гвинтів.

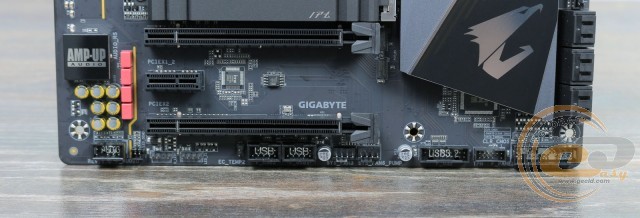

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, роз'єми для світлодіодних стрічок, порт TPM, колодка температурного датчика, джампер для скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.2 Gen 1. Усього на платі реалізована підтримка чотирьох внутрішніх і шести зовнішніх портів USB 2.0. Що ж стосується USB 3.2 Gen 1, то їх всього п'ять: три зовнішніх і пара внутрішніх.

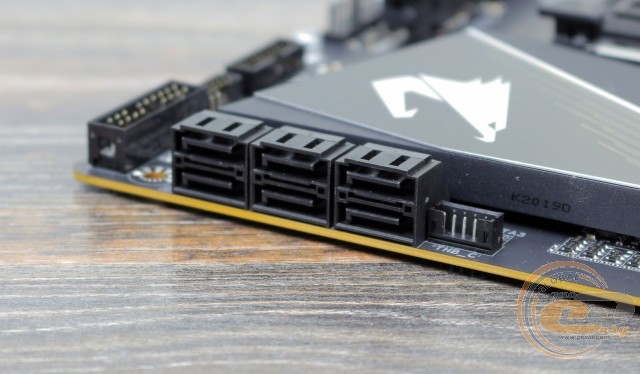

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній є низка обмежень щодо одночасного використання інтерфейсів дискової підсистеми:

  • один із слотів PCI Express 3.0 x16 («PCIEX4») буде недоступний у разі встановлення накопичувача з будь-яким інтерфейсом до слоту M.2 Socket 3 (M2B_SB);
  • нижній слот PCI Express 3.0 x16 (x2) ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA3 4/5»).

Системна плата GIGABYTE B550 AORUS PRO оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 5400 МГц в розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

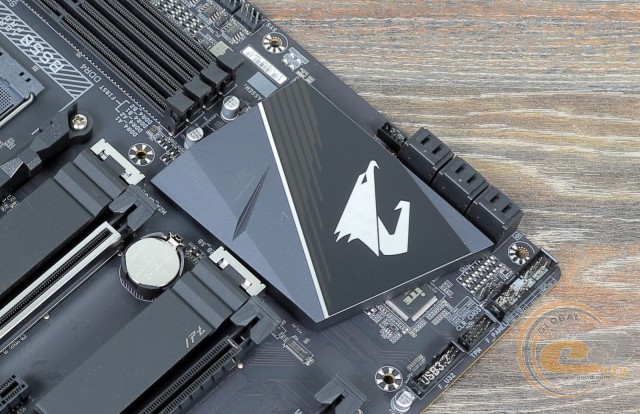

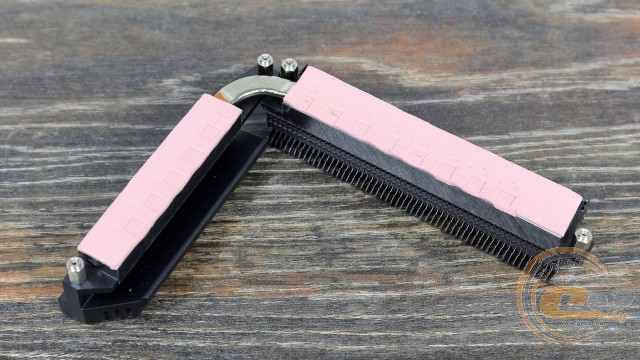

Система охолодження складається з трьох алюмінієвих радіаторів, два з яких з'єднані тепловою трубкою для підвищення ефективності. Під час тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсета - 33°C;
  • верхній радіатор охолодження елементів підсистеми живлення - 35°C;
  • нижній радіатор охолодження елементів підсистеми живлення - 35°C;
  • дроселі підсистеми живлення - 45°C.

Отримані результати є дуже гідними, що свідчить про правильний підбір матеріалів і вдалу конструкцію радіаторів.

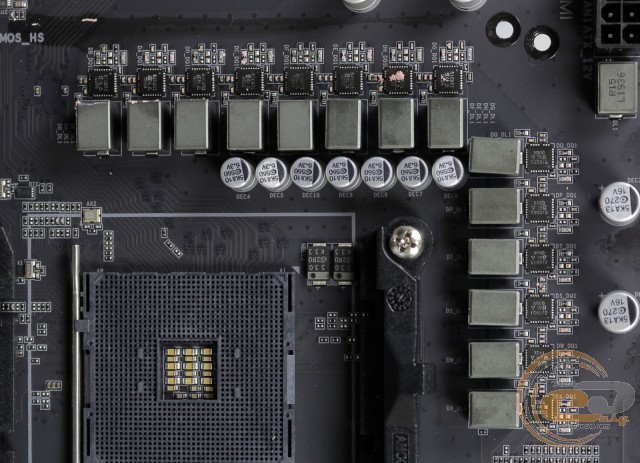

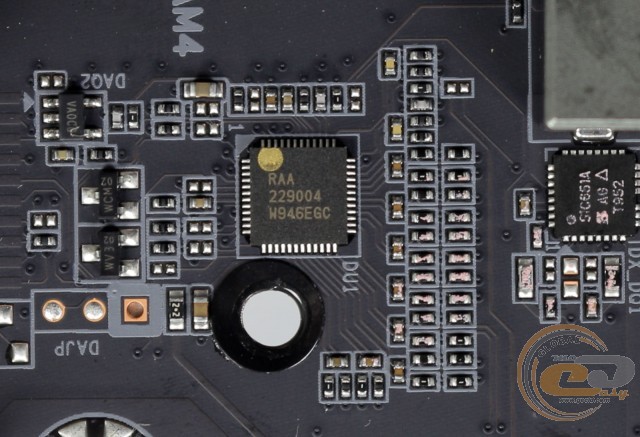

Живлення процесора здійснюється за 12 + 2-фазною схемою з подвоювачами. Перетворювач заснований на цифровому ШІМ-контролері RAA229004 від Renesas Electronics. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих і містить твердотільні конденсатори, дроселі з феритовим осердям і мікросхеми Vishay SiC651 і SiC651A з максимальним струмом 50 А.

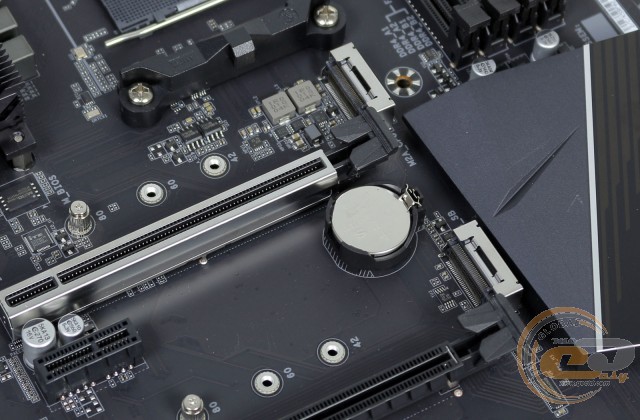

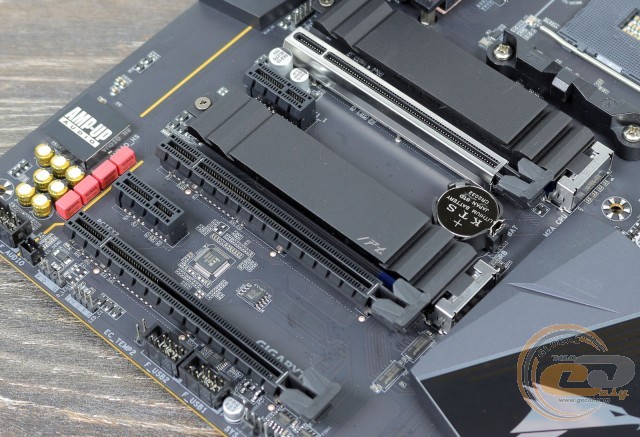

Для розширення функціональності передбачено п'ять слотів:

  1. PCI Express 4.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х4);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі x2).

До процесору підключений тільки верхній PCI Express x16 з посиленою конструкцією. Саме він отримав доступні 16 ліній. Пара нижніх слотів PCIe 3.0 x16 підключені до чіпсету, і не можуть похвалитися високою пропускною спроможністю.
