Огляд і тестування материнської плати GIGABYTE AORUS GA-AX370-Gaming K7: флагман для мережевих баталій

При складанні топової системи для ігор або стрімінгу на базі платформи Socket AM4 хочеться використати за основу материнську плату з високою функціональністю, щоб не бути обмеженим відсутністю будь-яких технологій або інтерфейсів.

GIGABYTE AORUS GA-AX370-Gaming K7

Однією з таких моделей і є героїня даного огляду - материнська плата GIGABYTE AORUS GA-AX370-Gaming K7. Вона виконана на флагманському наборі системної логіки AMD X370 і пропонує відмінне оснащення, низки доробок спеціально для геймерів, а також кілька інших цікавих особливостей. Однак давайте для початку більш докладно вивчимо її характеристики.

Специфікація

Модель

GIGABYTE AORUS GA-AX370-Gaming K7

Чіпсет

AMD X370

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьоме покоління AMD A/Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3600 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (AMD Ryzen (x16/x8+x8) або AMD A/Athlon (x8+x0))

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA и PCIe 3.0 x4 (PCIe 3.0 x2 для AMD A/Athlon))

4 x SATA 6 Гбіт/с

2 x SATA Express (кожний сумісний з 2 х SATA 6 Гбіт/с)

1 x U.2

RAID 0, RAID 1, RAID 10

LAN

1 x Rivet Networks Killer E2500 (10/100/1000 Мбіт/с)

1 x Intel WGI211AT (10/100/1000 Мбіт/с)

Звукова підсистема

2 x 8-канальних Realtek ALC1220

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

2 х роз'єми підключення водоблока СВО (4-контактні)

4 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x PS/2 Combo

2 x RJ45

6 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

3 х USB 3.1 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

2 x USB 3.1 Gen 1  кожен з підтримкою підключення чотирьох USB 3.1 Gen 1

2 x USB 2.0 кожен з підтримкою підключення чотирьох USB 2.0

1 x TPM

BIOS

2 x 128 Mбит Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE AORUS GA-AX370-Gaming K7 GIGABYTE AORUS GA-AX370-Gaming K7

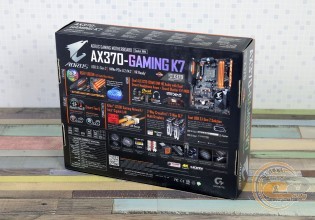

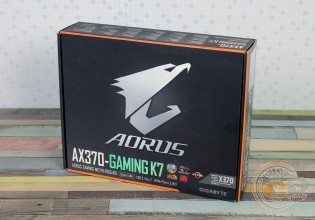

Материнська плата GIGABYTE AORUS GA-AX370-Gaming K7 поставляється в картонній коробці з хорошим інформаційним наповненням, яке має таблицю характеристик і ключові переваги кожного системного вузла.

GIGABYTE AORUS GA-AX370-Gaming K7

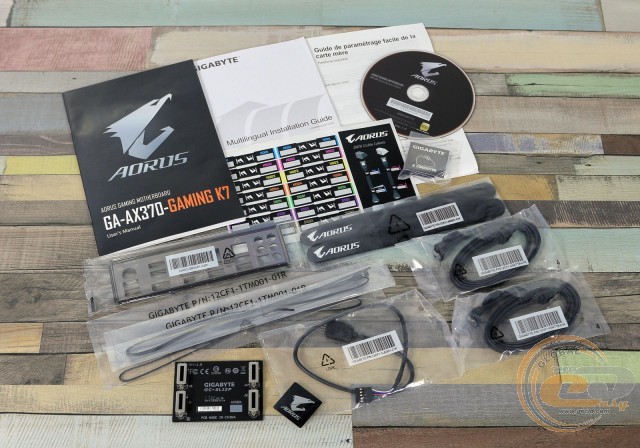

У коробці ми виявили такий набір аксесуарів:

  • чотири кабелі SATA;
  • інструмент GIGABYTE G Connector;
  • набір наклейок;
  • комплект стяжок для проводів;
  • диск з драйверами і ПЗ;
  • місток 2-Way NVIDIA SLI;
  • пару температурних датчиків;
  • перехідник підключення світлодіодної стрічки;
  • набір паперової документації;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

GIGABYTE AORUS GA-AX370-Gaming K7

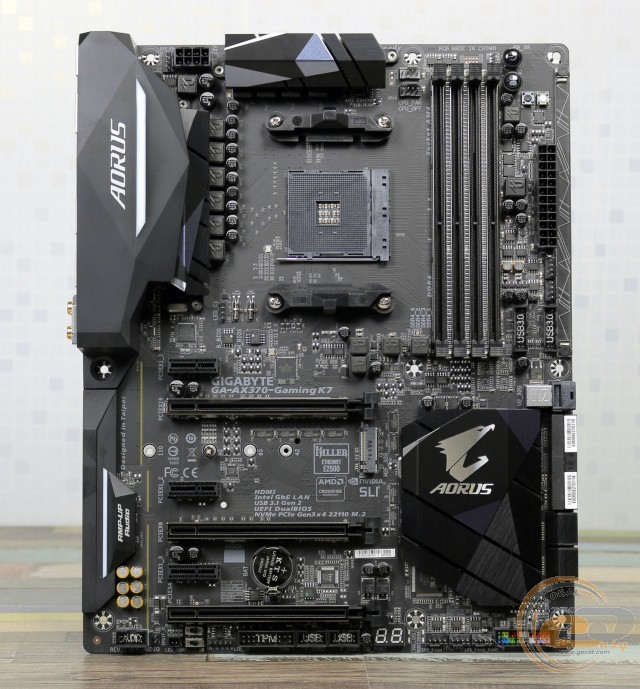

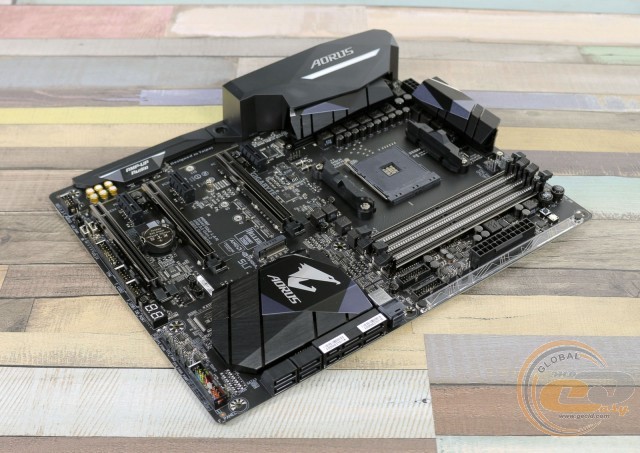

Дизайн моделі вийшов одночасно суворим і вдалим завдяки оригінальній формі радіаторів системи охолодження зі сріблястими вставками.

GIGABYTE AORUS GA-AX370-Gaming K7

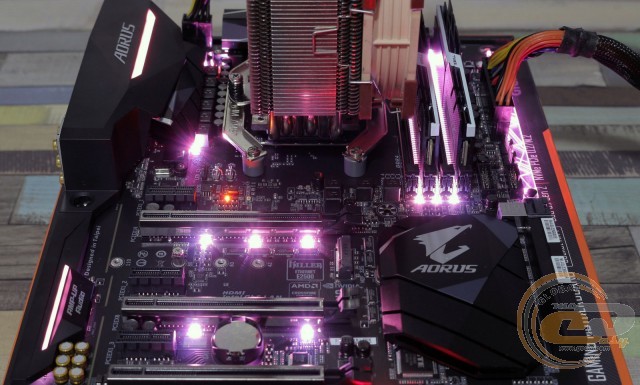

Окремо виділимо відмінну систему підсвічування RGB Fusion, яка полягає в наявності світлодіодів біля роз'ємів PCI Express x16 і DIMM-слотів, на захисному кожусі, а також на правому боці друкованої плати і в межах звукової підсистеми. Подібна ілюмінація сподобається прихильникам стильних систем, зібраних у корпусах з прозорими боковими панелями.

GIGABYTE AORUS GA-AX370-Gaming K7

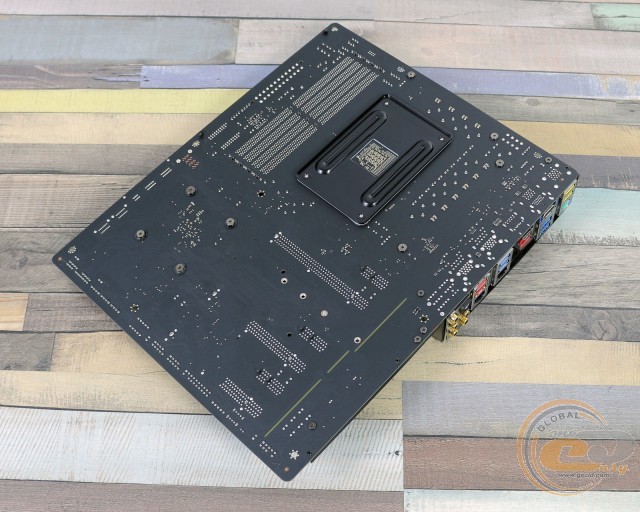

Глянувши на зворотну сторону GIGABYTE AORUS GA-AX370-Gaming K7, можна відзначити хіба що стандартну опорну пластину процесорного роз'єму, а також той факт, що за допомогою гвинтів закріплені всі три радіатори системи охолодження.

GIGABYTE AORUS GA-AX370-Gaming K7

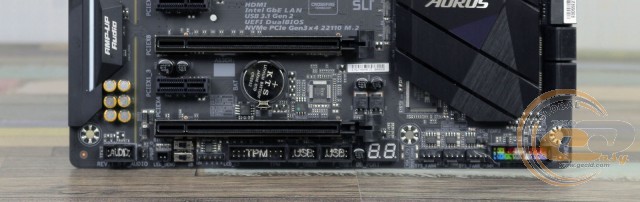

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, перемикач між мікросхемами BIOS, перемикач між режимами «Single BIOS» і «Dual BIOS», порт TPM, джампер для скидання CMOS, діагностичний LED-індикатор, роз'єм підключення світлодіодної стрічки і колодка підключення фронтальної панелі (з кольоровим виділенням для спрощення процесу підключення відповідних проводів). Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх портів USB 2.0.

GIGABYTE AORUS GA-AX370-Gaming K7

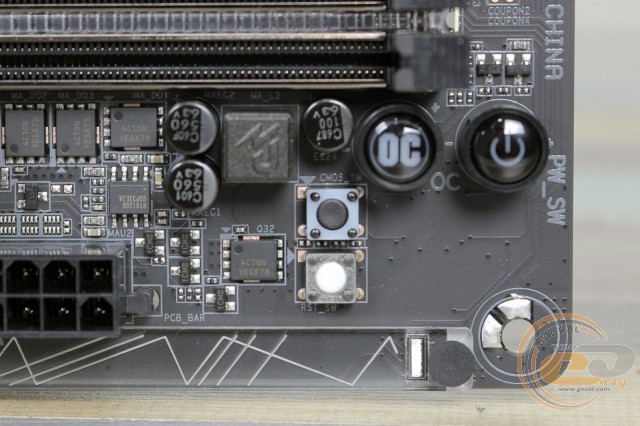

У верхньому правому куті розташувалися кнопки «Включення», «Перезавантаження», «Автоматичний розгін» і «Скидання CMOS».

GIGABYTE AORUS GA-AX370-Gaming K7

GIGABYTE AORUS GA-AX370-Gaming K7

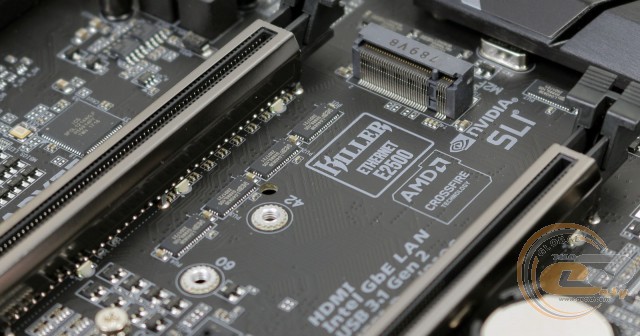

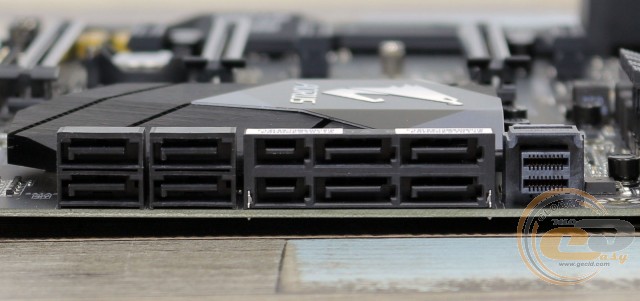

Можливості організації дискової підсистеми представлені роз'ємом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110), одним U.2, чотирма SATA 6 Гбіт/с і двома SATA Express, кожен з яких сумісний з двома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1 і RAID 10.

Відзначимо, що пропускна здатність інтерфейсу M.2 залежить від типу встановленого процесора. Для AMD Ryzen - це чотири лінії PCIe 3.0, тоді як для рішень AMD A/AMD Athlon - тільки дві лінії PCIe 3.0.

У зв'язку з недоліком вільних чіпсетних ліній, при підключенні M.2 SATA SSD один порт SATA 6 Гбіт/с («SATA3 3») буде недоступний. Також одночасно не можуть працювати інтерфейси M.2 і U.2.

GIGABYTE AORUS GA-AX370-Gaming K7

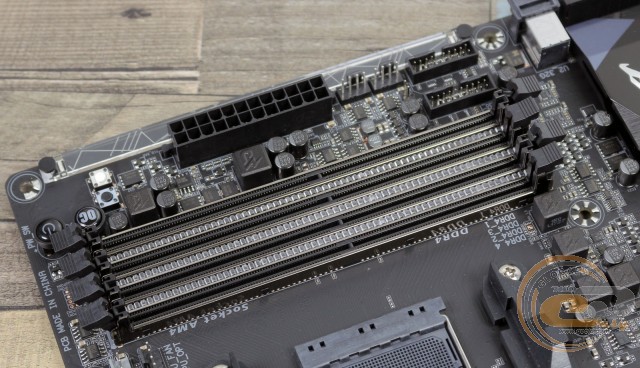

Системна плата GIGABYTE AORUS GA-AX370-Gaming K7 оснащена чотирма посиленими DIMM-слотами для установки модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другій і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3600 МГц (AMD Ryzen) або до 2400 МГц (AMD A/AMD Athlon). Максимальний обсяг пам'яті може досягати 64 ГБ, цього буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо дві колодки підключення виносних панелей з USB 3.1 Gen 1. Усього на платі за допомогою чіпсета і процесора реалізована підтримка десяти портів USB 3.1 Gen 1: чотирьох внутрішніх і шести на інтерфейсній панелі.

GIGABYTE AORUS GA-AX370-Gaming K7

GIGABYTE AORUS GA-AX370-Gaming K7

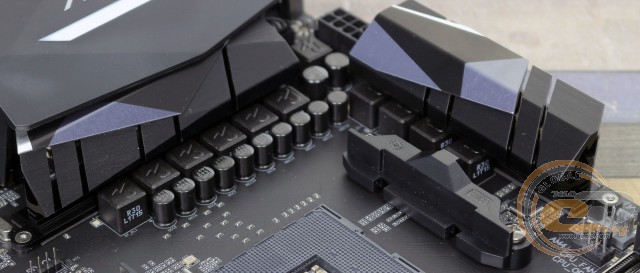

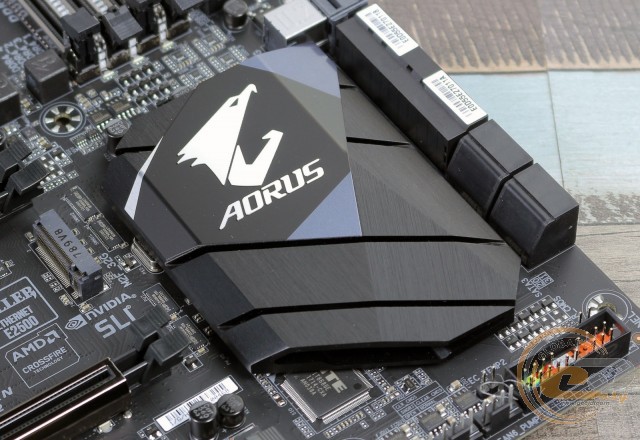

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 37,8°C (при розгоні - 37,80°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 40,6°C (при розгоні - 42,7°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 48,6°C (при розгоні - 56,1°C);
  • дроселі підсистеми живлення - 59,8°C (при розгоні - 70,9°C).

Отримані результати дійсно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцій.

GIGABYTE AORUS GA-AX370-Gaming K7

GIGABYTE AORUS GA-AX370-Gaming K7

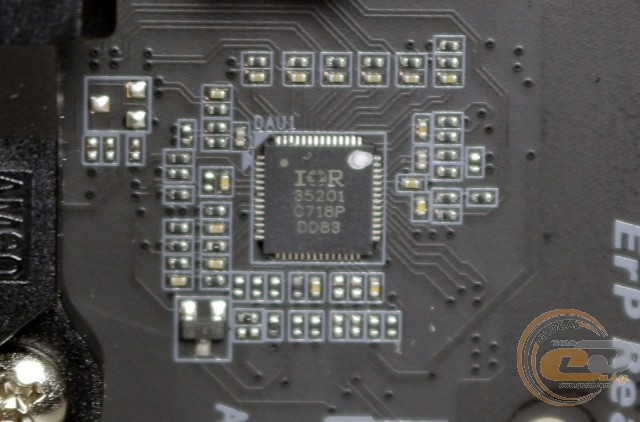

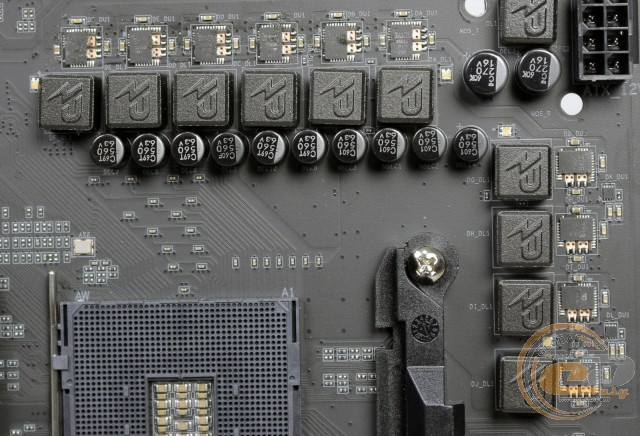

Живлення процесора здійснюється по 6+4-фазній схемі для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері IR35201. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих: твердотілих конденсаторів, феритових дроселів та мікросхем IR3553M.

GIGABYTE AORUS GA-AX370-Gaming K7

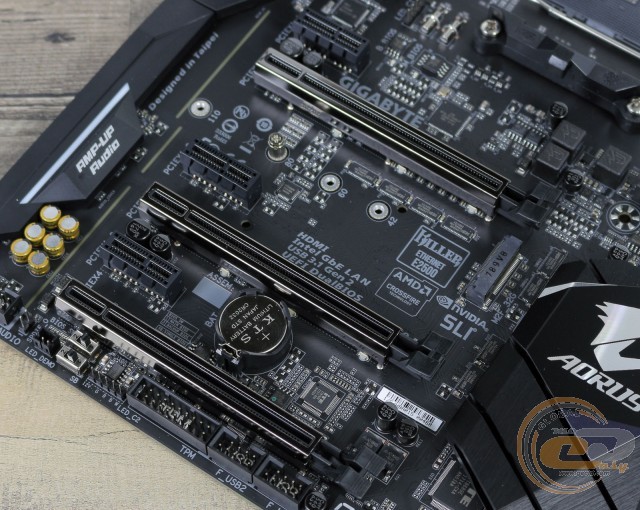

Для розширення функціональності у користувача є в розпорядженні шість слотів:

  1. PCI Express 2.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16 або x8);
  3. PCI Express 2.0 x1;
  4. PCI Express 3.0 x16 (у режимі х8);
  5. PCI Express 2.0 x1;
  6. PCI Express 2.0 x16 (у режимі x4).

З трьох слотів PCI Express x16 до процесора підключені тільки два перших, які і ділять між собою всі доступні 16 ліній стандарту PCIe 3.0 (у разі використання CPU серії AMD Ryzen). У свою чергу третій слот підключений до чіпсету і використовує тільки 4 лінії. До того ж він ділить пропускну здатність зі слотами PCI Express 2.0 x1, тому вона буде обмежена однією лінією в разі встановлення плати розширення в будь-який з роз'ємів PCI Express 2.0 x1.

Окремо відзначимо, що в разі встановлення одного з процесорів серії AMD Athlon або APU AMD A/AMD Ryzen пропускна здатність першого PCI Express 3.0 x16 буде обмежена вісьмома лініями, тоді як другий слот буде і зовсім відключений.

GIGABYTE AORUS GA-AX370-Gaming K7

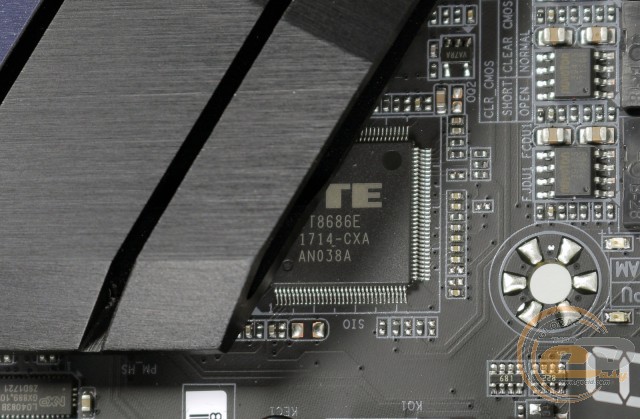

Можливості Multi I/O покладені на мікросхему ITE IT8686E, яка забезпечує моніторинг.

GIGABYTE AORUS GA-AX370-Gaming K7

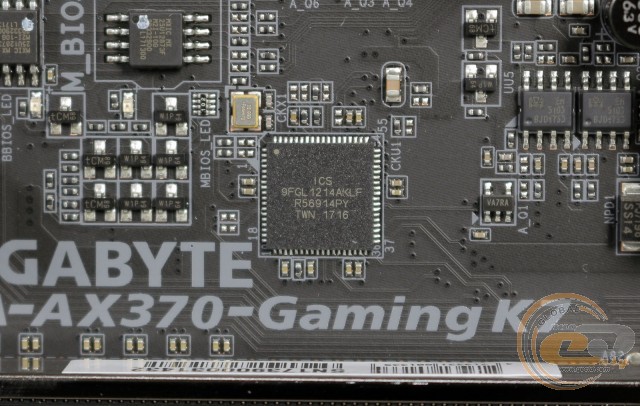

Відмінною особливістю даної моделі є наявність мікросхеми Turbo B-Clock, яка призначена для більш тонкої настройки параметрів системи при розгоні. Вона дозволяє змінювати частоту шини BCLK до бажаного значення в межах 100 - 300 МГц.
