Огляд і тестування материнської плати GIGABYTE Z370 AORUS Gaming 3: акцент на звук і мережу

Питання вибору материнської плати з середнього цінового діапазону на флагманському чіпсеті безпосередньо залежить від декількох ключових характеристик і їх безпосередньої необхідності для користувача. До таких, звичайно ж, відноситься підтримка розгону, необхідність у якісному мережевому контролері й оснащення сучасними портами й роз'ємами. При цьому підтримка двох відеокарт є далеко не обов'язковою.

GIGABYTE Z370 AORUS Gaming 3

І під перераховані параметри відмінно підходить героїня нашого сьогоднішнього огляду – материнська плата GIGABYTE Z370 AORUS Gaming 3. При її розробці виробник приділив багато уваги оснащенню, а для зниження вартості й більшого розмежування моделей всередині лінійки відключив підтримку роботи пари відеокарт за схемою x8+x8. Давайте ж розглянемо її оснащення та можливості детальніше.

Специфікація

Модель

GIGABYTE Z370 AORUS Gaming 3

Чіпсет

Intel Z370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-4000 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 і M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

Intel Optane Memory Ready

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Killer E2500 (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1220

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x RJ45

2 x USB 2.0

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-C

1 х USB 3.1 Gen 2 Type-A

6 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1 Type-C

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 х TPM

BIOS

2 x 128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

GIGABYTE
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

GIGABYTE Z370 AORUS Gaming 3 GIGABYTE Z370 AORUS Gaming 3

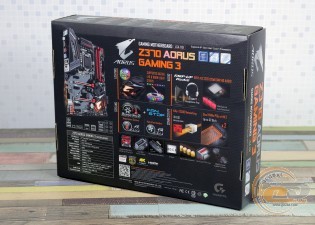

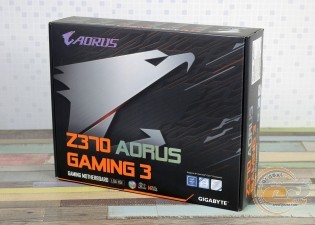

Материнська плата GIGABYTE Z370 AORUS Gaming 3 постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає її ключові особливості й переваги.

GIGABYTE Z370 AORUS Gaming 3

У коробці з даною моделлю постачається стандартний набір аксесуарів у вигляді диска з драйверами й утилітами, інструкції користувача, чотирьох SATA-шлейфів, заглушки інтерфейсної панелі та приємний бонус у вигляді інструменту GIGABYTE G Connector.

Дизайн і особливості плати

GIGABYTE Z370 AORUS Gaming 3

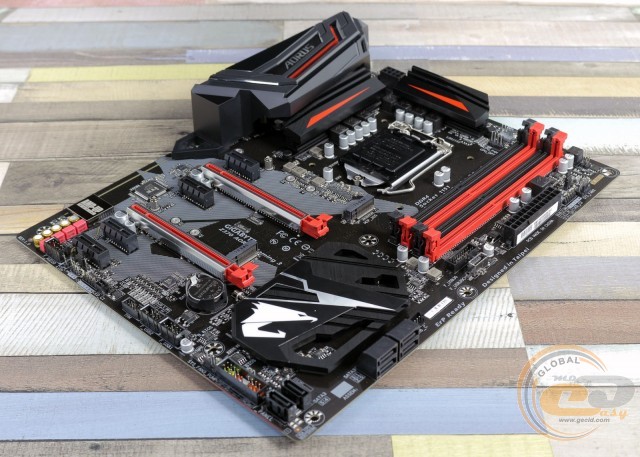

При першому погляді на новинку, відразу стають очевидними дві речі: по-перше, перед нами не флагманська модель через друковану плату коричневого кольору, а по-друге, GIGABYTE Z370 AORUS Gaming 3 явно націлена на геймерську аудиторію, адже в оформленні ми бачимо поєднання червоних і чорних елементів. Загалом дизайн доволі яскравий і цікавий.

GIGABYTE Z370 AORUS Gaming 3

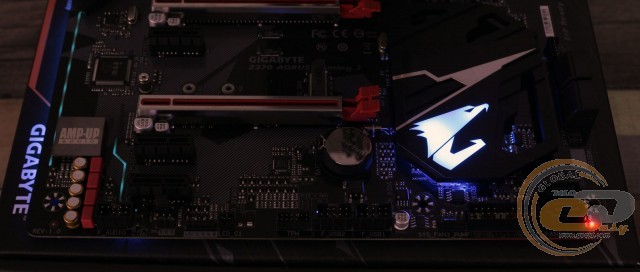

Що ж стосується ілюмінації, то вона виглядає гарно. Підсвічується не лише смуга в області звукової підсистеми, а й радіатор на чіпсеті.

GIGABYTE Z370 AORUS Gaming 3

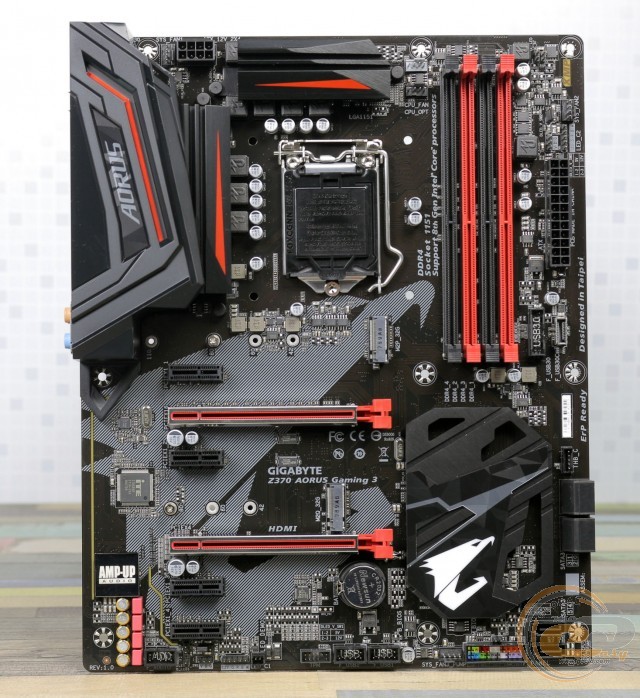

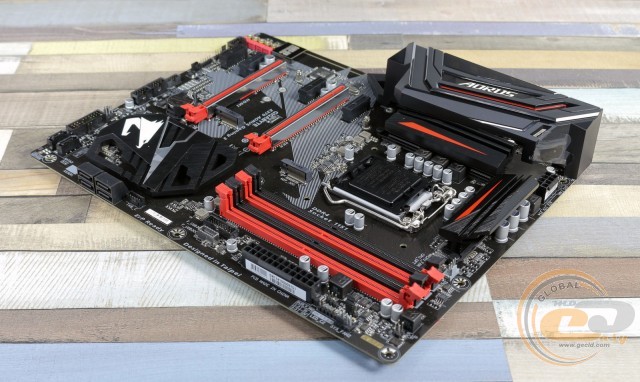

До компонування набортних елементів у нас також не виникло жодних претензій, адже розташування всіх портів і роз'ємів доволі грамотне, тому не ускладнить процес складання системи.

GIGABYTE Z370 AORUS Gaming 3

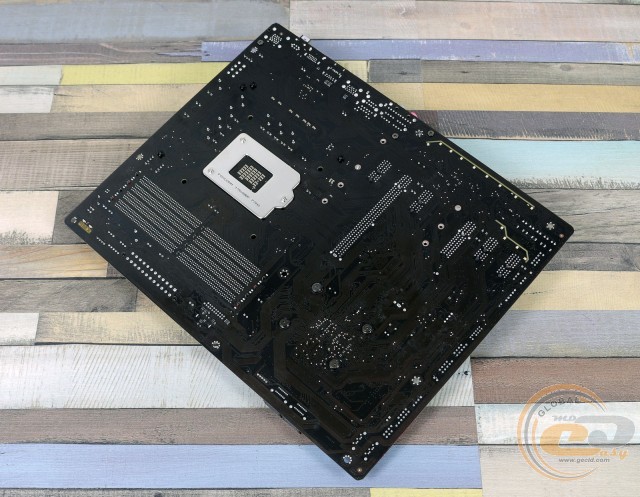

Глянувши на зворотну сторону, можна відзначити хіба стандартну опорну пластину процесорного роз'єма, а також той факт, що за допомогою гвинтів закріплено лише чіпсетний радіатор.

GIGABYTE Z370 AORUS Gaming 3

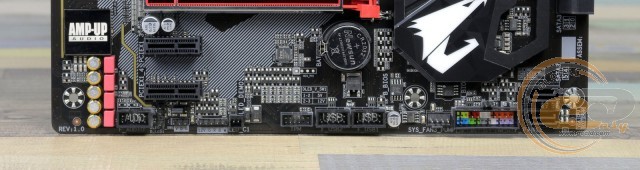

У нижній частині розташовані такі елементи: колодка підключення аудіороз'ємів передньої панелі, S/PDIF out, роз'єми підключення світлодіодних стрічок, порт TPM, джампер для скидання CMOS і колодка підключення фронтальної панелі. Додатково відзначимо дві колодки для активації портів USB 2.0. Всього на платі силами чіпсета Intel Z370 реалізовано підтримку шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

GIGABYTE Z370 AORUS Gaming 3

GIGABYTE Z370 AORUS Gaming 3

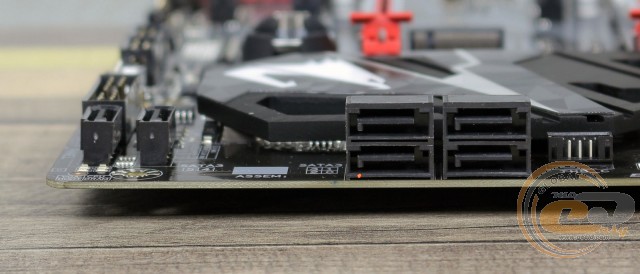

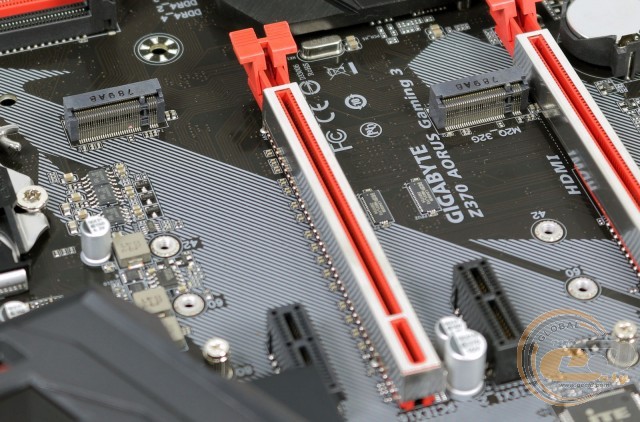

Можливості з організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з нестачею вільних ліній перший слот M.2 Socket 3 («M2P_32G») ділить пропускну спроможність з одним портом SATA 6 Гбіт/с (SATA3_0), якщо встановлено M.2 SATA-накопичувач.

GIGABYTE Z370 AORUS Gaming 3

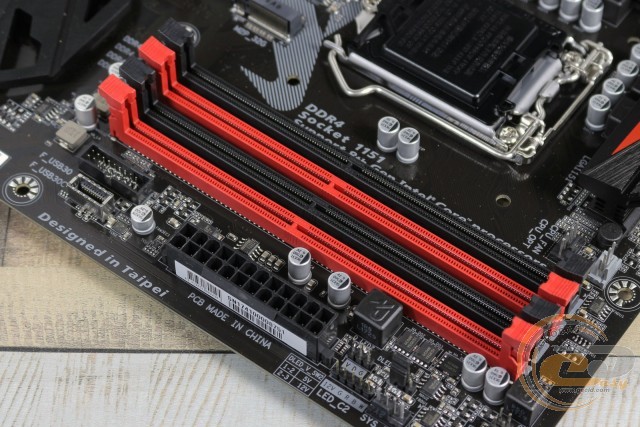

Системна плата GIGABYTE Z370 AORUS Gaming 3 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4000 МГц. Максимальний об'єм пам'яті може сягати 64 ГБ, чого вистачить для будь-яких поставлених завдань.

Додатково відзначимо дві колодки для підключення виносних панелей з портами USB 3.1 Gen 1 і колодку USB 3.1 Gen 1 Type-C. Всього на платі силами чіпсета Intel Z370 реалізовано підтримку внутрішнього USB 3.1 Gen 1 Type-C і шести портів USB 3.1 Gen 1 Type-A: двох внутрішніх і чотирьох на інтерфейсній панелі. Що ж стосується двох зовнішніх USB 3.1 Gen 2, то вони функціонують завдяки контролеру ASMedia ASM3142.

GIGABYTE Z370 AORUS Gaming 3

GIGABYTE Z370 AORUS Gaming 3

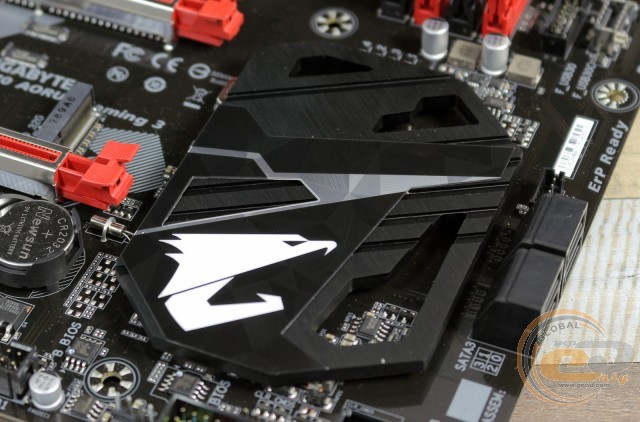

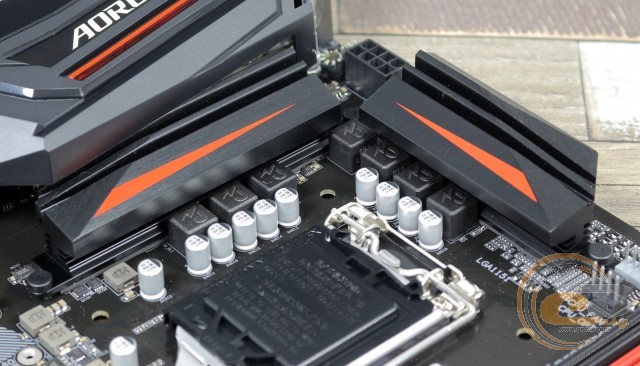

Система охолодження плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від набору системної логіки, в той час як два інших накривають елементи підсистеми живлення процесора. В процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 35,9°C (при розгоні – 36,3°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 45,2°C (при розгоні − 58,3°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора – 53,8°C (при розгоні − 76,1°C);
  • дроселі – 61°C (при розгоні – 87,3°C).

Як бачимо, отримані результати недвозначно натякають нам на необхідність забезпечити відмінне охолодження всередині корпуса, якщо планується розгін.

GIGABYTE Z370 AORUS Gaming 3

GIGABYTE Z370 AORUS Gaming 3

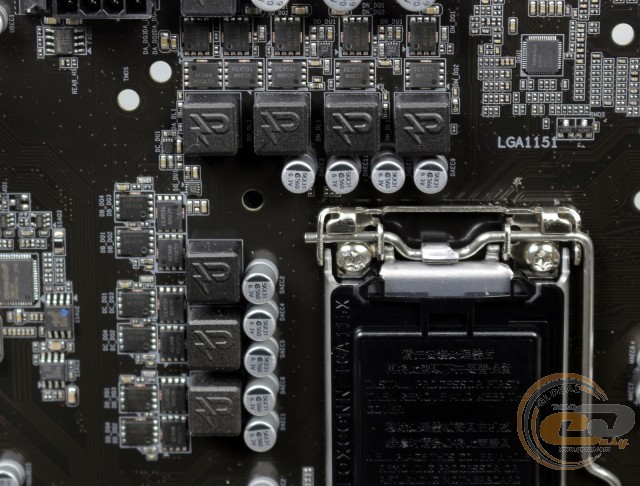

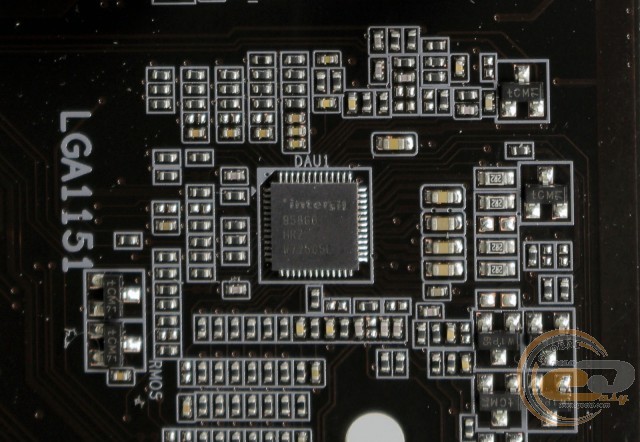

Живлення процесора здійснюється по 7-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ISL95866. Елементна база материнської плати набрана за допомогою високоякісних комплектуючих.

GIGABYTE Z370 AORUS Gaming 3

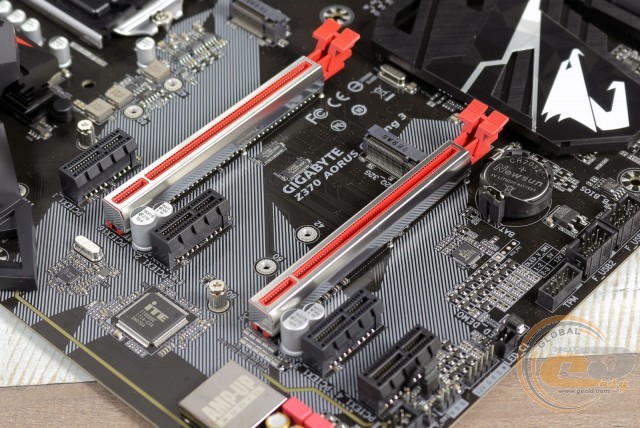

Для розширення функціональності материнської плати GIGABYTE Z370 AORUS Gaming 3 є шість слотів:

  1. PCI Express 3.0 x1;
  2. PCI Express 3.0 x16 (у режимі х16);
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

Завдяки підтримці технології AMD CrossFireX дана конфігурація пропонує користувачеві організувати графічну підсистему з двох відеокарт за схемою x16+x4. Окремо відзначимо вдале розташування слотів для відеокарт і їх посилену конструкцію. Однак перед встановленням двох графічних адаптерів варто врахувати, що PCI Express 3.0 16 (x4) ділить пропускну спроможність з усіма роз'ємами PCI Express 3.0 x1, тому він працюватиме в режимі x1 при використанні будь-якого з них.

GIGABYTE Z370 AORUS Gaming 3

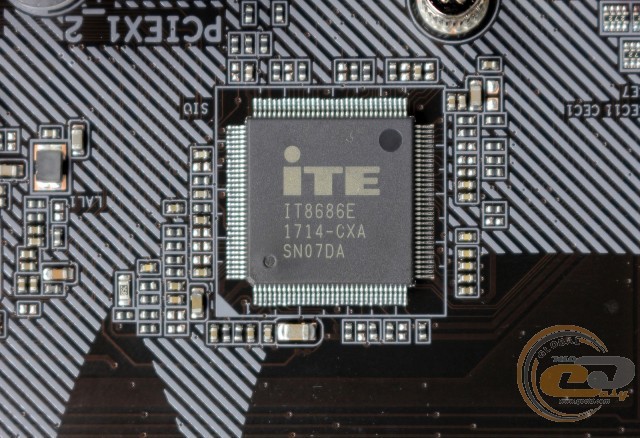

Можливості Multi I/O покладено на мікросхему ITE 8686E, яка керує роботою системних вентиляторів, портом PS/2, а також забезпечує моніторинг.

GIGABYTE Z370 AORUS Gaming 3

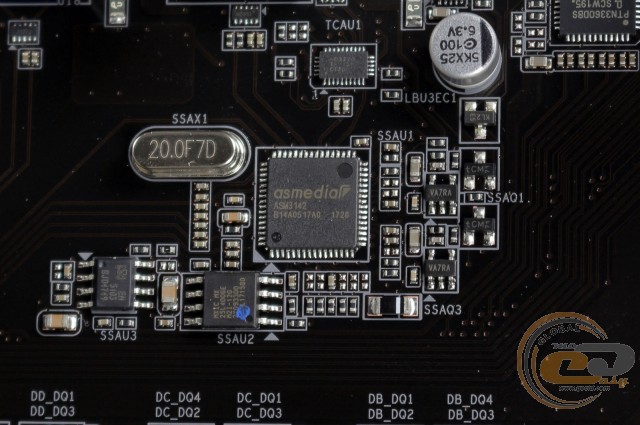

Коректна робота двох портів USB 3.1 Gen 2 забезпечена силами мікросхеми ASMedia ASM3142.

GIGABYTE Z370 AORUS Gaming 3

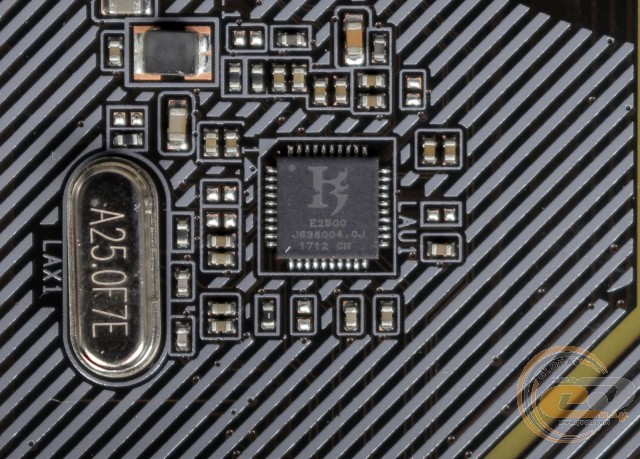

Для підтримки мережевих з'єднань слугує гігабітовий LAN-контролер Killer E2500, який має можливість розподілу мережевих ресурсів між додатками.
