Огляд материнської плати Fujitsu-Siemens D2778-A12

18-06-2009

Компанія Fujitsu Technology Solutions (донедавна Fujitsu-Siemens Computers), розробник і виробник індустріальних системних плат, не дарма займає лідуюче положення серед IT-компаній у Європі. Рішення Fujitsu Technology мають не тільки гарантовану німецьку якість, але і ідуть у ногу з часом, підтримуючи при цьому всі сучасні нововведення та технології. У своїх продуктах, і в материнських платах зокрема, інженери компанії використовують якісну та актуальну на сьогоднішній день елементну базу, причому спектр продукції досить різноманітний і охоплює практично всі можливі сегменти корпоративного ринку.

У даному огляді ми розглянемо материнську плату Fujitsu-Siemens D2778-A12 ,яка заснована на чіпсеті Intel X58 Express і є одним з самих потужних рішень компанії. Крім цього вона має гарантований збільшений життєвий цикл - 24 місяця безперервної роботи проти 12-18 місяців експлуатації для стандартних настільних ПК.

Fujitsu-Siemens D2778-A12

Специфікація материнської плати Fujitsu-Siemens D2778-A12:

Виробник

Fujitsu

Модель

D2778-A12

Підтримувані процесори

Intel Xeon Processor 5500 series
Intel Xeon Processor 3500 series
Intel CoreTM i7 Processor series

Чіпсет

Intel X58 Express
( Tylersburg-36S / ICH10R)

Системна шина (QPI)

4,8/6,4 ГТ/с

Тип підтримуваної пам'яті

6xDDR3 DIMM слота з підтримкою до 24 ГБ пам'яті DDR3 800/1066/1333 МГц, підтримка модулів пам'яті DDR3 з ECC.

Слоти розширення

2 x PCI Express x16,
2 x PCI,
2 x PCI Express x8.

Дискова підсистема

Південний міст ICH10R:
- 6 x SATA 3Гб/с
Підтримка RAID 0, 1, 5,10

Підтримка LAN

Контролер Realtek 8111CP (10/100/1000 Мбіт)
Підтримка ASF2.0, Wake-on-LAN, Link Status Change and Magic Packet, PXE Support, BIOS MAC Address Display

Звукова підсистема

Аудио-кодек Realtek ALC663

USB

11 USB 2.0 портів (6 на задній панелі, 5 внутрішніх)

Зовнішні порти I/O

1 x PS/2 порт для клавіатури
1 х PS/2 порт для мишки
1 х S/PDIF вихід
1 x LAN (RJ45) порт
6 x USB 2.0
3 х аудіо роз’єм
1 x FireWire
1 x COM порт

Внутрішні порти I/O

1 x 24-pin ATX основне живлення
1 x 8-pin ATX 12V  додаткове живлення CPU
4 x USB 2.0
1 x USB 2.0 повнорозмірний
6 x SATA портів
1 x роз’єм кулера CPU
3 x роз’єм для кулерів корпусу
1 х рознімання LPT-порту
1 х S/PDIF вихід
1 x FireWire
1 x аудіо роз’єм для передньої панелі
1 x COM порт
1 x INTR (відкриття корпусу)
1 x COM порт
Роз’єми системної панелі

BIOS

Phoenix Secure Core BIOS Version 6.00
Підтримка Recovery BIOS, SM-BIOS (DMI), BIOS and CPU Microcode Update via disk (stable user settings), Quick Boot, Logo Boot, Quiet Boot, Plug & Play, Automatic DRAM and PCI Configuration, BIOS Support for S.M.A.R.T., Advanced Power Management, ACPI S3 ( Save-to-RAM), ACPI S4 ( Save-to-Disk), Wake on time from S5

Розміри, мм

304,8 х 243,8 (ATX)

Сайт виробника

http://www.fujitsu.com/

Згідно характеристиці, в D2778-A12 використовується чіпсет Intel X58 Express, що оснащений 36 лініями PCI-E і позиціонується корпорацією Intel як набір логіки для однопроцесорних продуктивних робочих станцій.

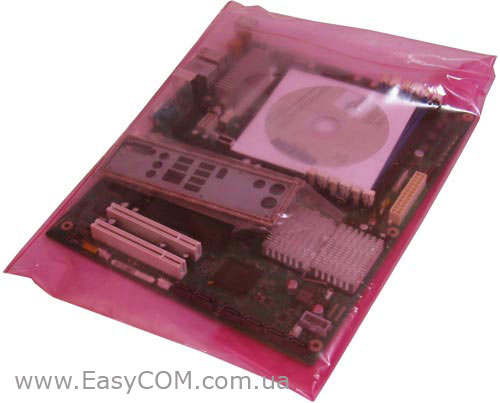

Материнська плата Fujitsu-Siemens D2778-A12 має формат поставки ОЕМ. Тому поставляється вона без упаковки, а тільки в антистатичному пакеті.

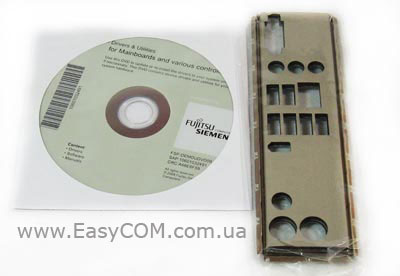

Комплект поставки материнської плати складається тільки з інтерфейсної заглушки та диска з драйверами. Наявність же інших аксесуарів рекомендується узгоджувати при поставці, залежно від завдань Замовника.

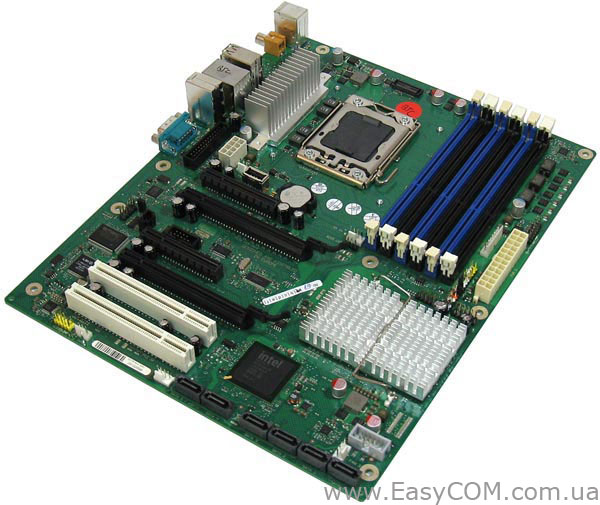

Fujitsu-Siemens D2778-A12

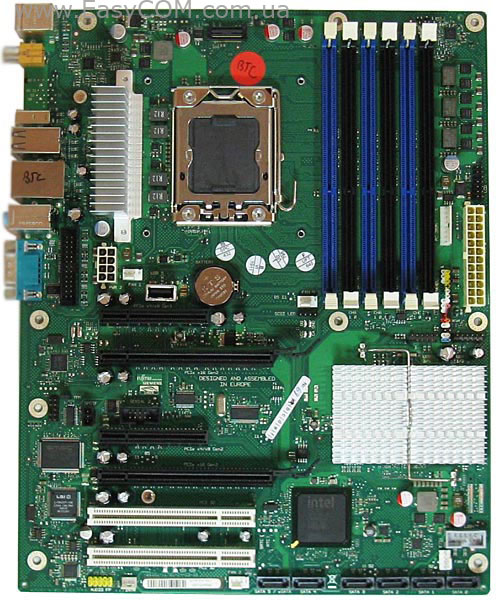

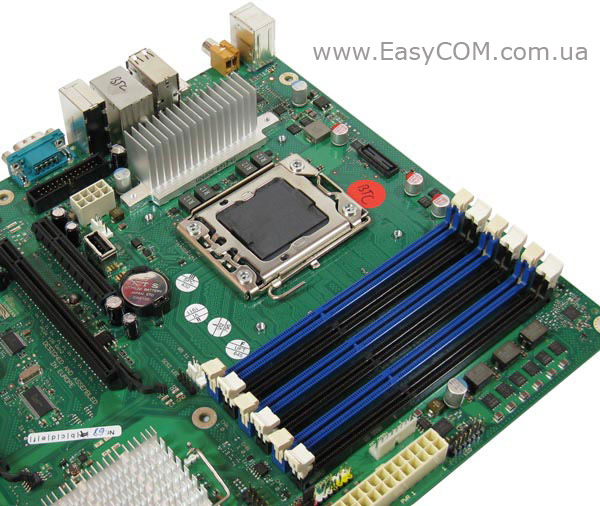

Компонування елементів і роз’ємів материнської плати виконані досить нестандартно.

Завдяки низькій посадці слотів PCI Express x16 ніяких проблем із засувками оперативної пам'яті, при встановленні габаритних відеокарт не виникає.

Відстань між слотами PCI Express x16 досить велика та дозволяє без труднощів встановити одразу дві двослотові відеокарти, причому в цьому випадку недоступним стає всього один роз’єм PCI, що перекривається нижньою відеокартою.

Всі SATA-роз’єми знаходяться на горизонтальній лінії та розташовані в нижній частині плати.

При встановленні однієї двослотової відеокарти у верхній роз’єм PCI Express x16, не перекривається жоден слот розширення, що є безсумнівним плюсом на фоні аналогічних продуктів. Також до переваг плати можна віднести те, що обидва присутніх на ній роз’єми PCI Express x8 абсолютно вільні та не перекриваються відеокартами.

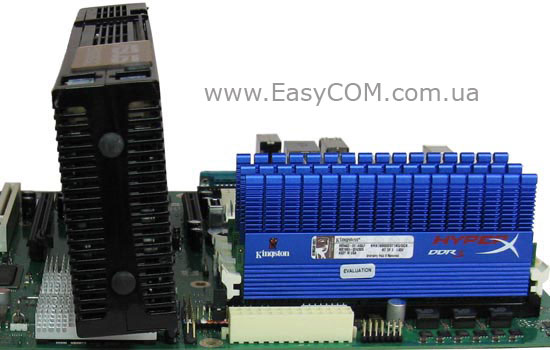

А ось те, що радіатор підсистеми живлення процесора має високі ребра та розташований досить близько до процесорного роз’єму може унеможливити встановлення габаритних кулерів.

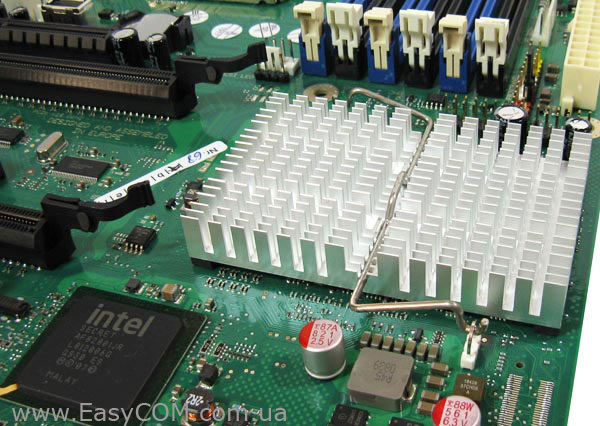

Велика кількість слотів PCI Express х8/х16 змусила інженерів компанії Fujitsu  змістити північний міст системної плати в область, де зазвичай розташовуються роз’єми для підключення пристроїв SATA. Чіпсет Intel X58 Express охолоджується алюмінієвим радіатором без активного елемента. З одного боку даний підхід актуальний з погляду тиші та надійності (немає рухливих частин вентилятора), а з іншого боку - малоефективний у плані температурних показників, тому що в процесі тестування радіатор сильно грівся.

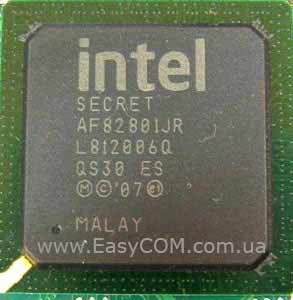

Південний міст ICH10R материнської плати D2778-A12 підтримує 6 портів SATA II і 11 USB ( взагалі-то 12, але в цьому рішенні реалізований на один менше). За допомогою портів SATA II можна організувати RAID-масиви в режимах 0, 1, 5, 10. При цьому, міст не оснащений радіатором і відчутно гріється в процесі роботи.

У підсумку, якщо врахувати що обидва мости сильно гріються, організація ефективної циркуляції повітря в корпусі та використання додаткового активного охолодження є необхідними критеріями для нормального функціонування системи, зібраної на Fujitsu-Siemens D2778-A12.

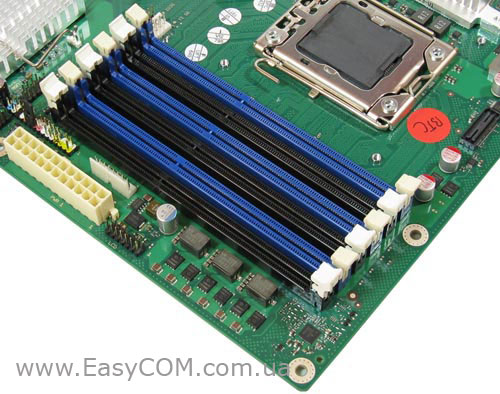

Системна плата має шість роз’ємів оперативної пам'яті стандарту DDR3 1333/800/667 МГц, які можуть працювати в одно-, дво- і трьохканальному режимі. Максимальний об'єм ОЗП, що підтримує системна плата - 24 ГБ. Для одержання максимальної стабільності системи на D2778-A12 реалізована підтримка механізму ECC (Error Correcting Code) - контроль і виправлення помилок пам'яті. Даний механізм дозволяє у випадку виникнення однобітової помилки при записі/читанні даних в оперативній пам'яті встановити адресу цієї помилки та виправити її.

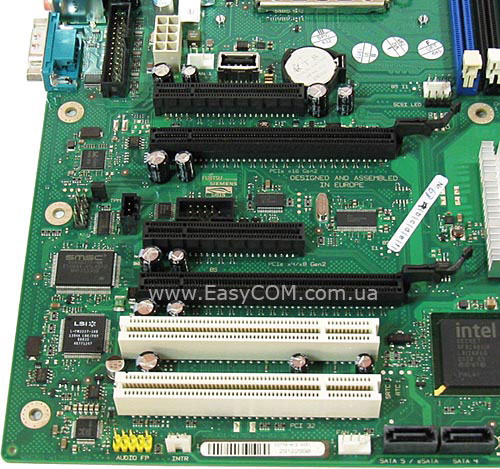

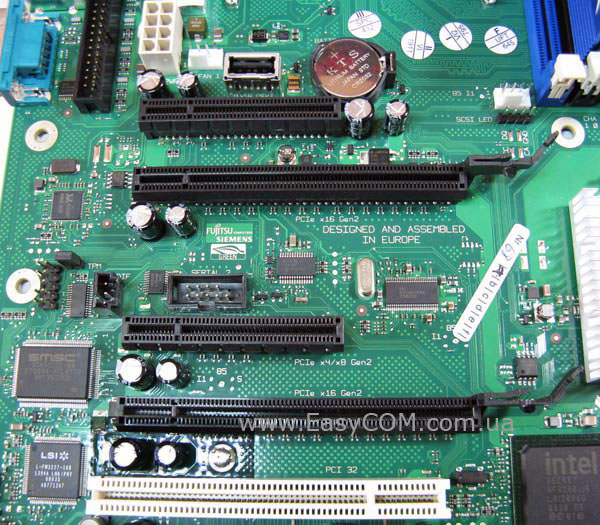

Набір слотів розширення материнської плати Fujitsu-Siemens D2778-A12 складається з двох слотів PCI, двох слотів PCI Express x8 і двох PCI Express x16. У роз’єми PCI Express x8 можна підключити будь-які пристрої з інтерфейсом PCI Express х1, PCI Express х4 і PCI Express х8, включаючи зовнішні RAID-контролери та високопродуктивні мережні карти. Роз’єми PCI Express x16 підтримують технологію ATI CrossFireХ у конфігурації x16+x16, що дозволяє організувати дуже потужну відеопідсистему.

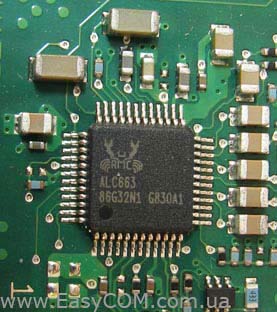

Звукова підсистема материнської плати представлена шестиканальним 5.1 HDA-аудіокодеком Realtek ALC663, що дозволяє використовувати її не тільки як потужну робочу станцію, але і як звичайний домашній мультимедійний комп'ютер.

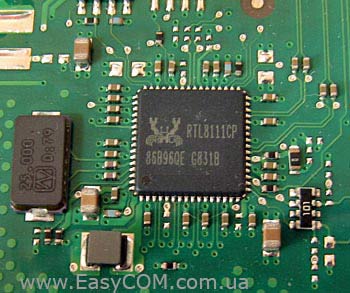

За мережні з'єднання в Fujitsu-Siemens D278-A12 відповідає контролер Realtek 8111CP

З підтримкою швидкості передачі даних 10/100/1000 Мбіт/с. Даний контролер підтримує цілий ряд різних технологій:

  • ASF 2.0 - стандарт вилученого адміністрування, що дозволяє керувати комп'ютером по мережі, як із встановленою операційною системою, так і без неї.
  • Wake-on-LAN - вилучене включення ПК або вивід з режиму «stand by».
  • PXE Support - завантаження ПК із вилучених ресурсів за допомогою мережної карти без використання жорсткого диску, оптичного дисководу та інших пристроїв.

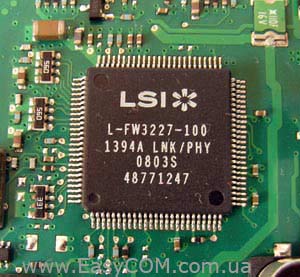

На борті системної плати є контролер FireWire. Реалізований він за допомогою розповсюдженої мікросхеми LSI L-FW3227-100.

Трохи вище верхнього слоту PCI Express x8 розташований стандартний роз’єм USB. Призначений він в основному для підключення flash-накопичувачів, коли панель портів введення-виводу недоступна або материнська плата використовується без корпусу, що є дуже зручним рішенням.

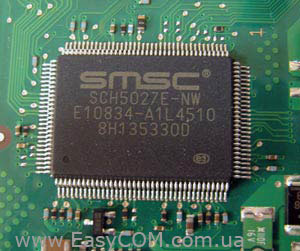

Поблизу контролера FireWire знаходиться мікросхема підтримки стандартних портів введення/виводу та моніторингу SMSC SCH5027 E-NW. Контролер відповідає не тільки за підтримку портів PS/2, COM і LPT, але і за моніторинг робочих температур, напруг живлення та швидкостей обертання вентиляторів, а також ряд інших важливих параметрів.

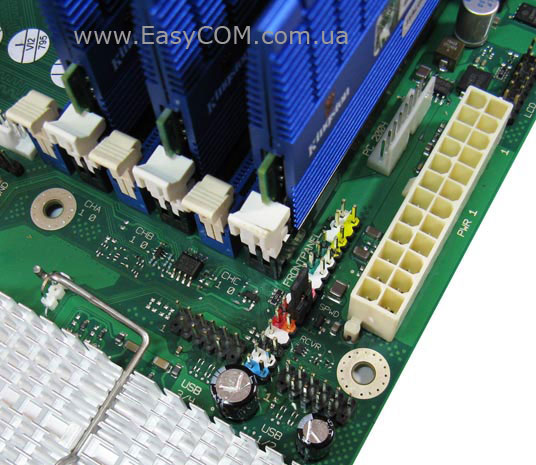

Блок контактів фронт-панелі розташований не зовсім у звичному місці, поблизу роз’ємів оперативної пам'яті та 24-контактного роз’єму живлення, а якщо врахувати ще дуже близьке розташування внутрішніх USB роз’ємів, то в такій ситуації не уникнути утрудненого доступу до потрібних перемичок і метушні з проводами. Сподіваємося система з використанням цієї плати буде один раз зібрана і не виникне потреба у її переконфігурації.

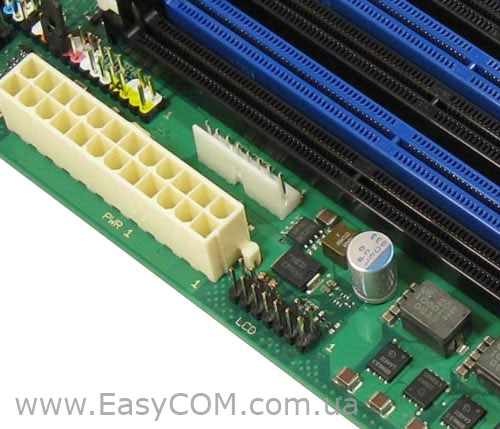

Трохи вище системної панелі знаходиться роз’єм LCD. Призначений він для підключення LCD-дисплея та відображення ряду важливих параметрів системи, таких як POST-коди BIOS, MAC-адреса мережної карти та ряд інших параметрів.

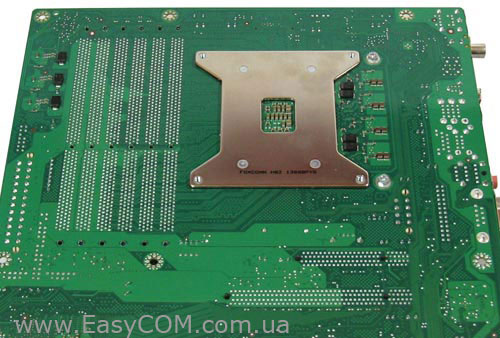

Якщо подивитися на зворотну сторону материнської плати, то можна побачити сталеву пластину жорсткості під процесорним роз’ємом. Ця пластина захищає плату від вигинів при встановленні процесорних кулерів.

Зібравши тестову систему та встановивши двослотову відеокарту, бачимо, що і без того гарячий чіпсет виявляється під не менш гарячою системою охолодження відеоприскорювача.

У таких умовах чіпсет Intel X58 Express працює в досить несприятливому температурному режимі, що може привести до збоїв системи. Тому ми б не рекомендували встановлювати у верхній слот PCI Express x16 довгі двослотові відеокарти без використання гарного активного охолодження в корпусі.

Fujitsu-Siemens D2778-A12

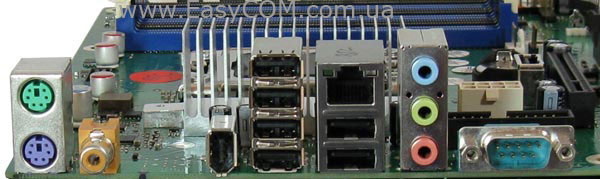

На задню панель плати виведені наступні зовнішні порти:

  • 1 x PS/2 порт для клавіатури;
  • 1 x PS/2 порт для миші;
  • 1 x S/PDIF вихід;
  • 1 x LAN (RJ45) порт;
  • 6 x USB 2.0/1.1 портів;
  • 3 x аудіо роз’єми;
  • 1 x FireWire;
  • 1 x COM-порт (RS232).

Наявність COM-порту підтверджує індустріальну спрямованість материнської плати Fujitsu-Siemens D2778-A12.

BIOS

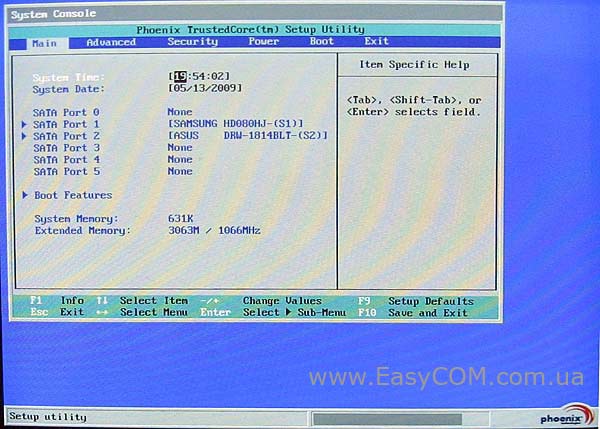

Материнська плата Fujitsu-Siemens D2778-A12 оснащена модифікованою компанією Fujitsu версією BIOS - Phoenix Secure Core BIOS Version 6.00. У таблиці нижче перерахований ряд основних особливостей даної BIOS.

Параметр

Назва меню

Діапазон

Завдання режиму роботи аудіовиходів передньої панелі

Front panel audio

High definition, Legasy

Завдання режиму роботи порту SATA 5 (SATA або e-SATA)

SATA Port 5

Internal, External

Авторозгін системи

Turbo Boost Technology

Disable,Enable

Поліпшений енергозберігаючий режим роботи процесора

Enhanced SpeedStep

Disable,Enable

Поліпшений режим енергозбереження під час простою процесора

Enhanced Idle Power State

Disable,Enable

Заборона на виконання коду в області ОЗП, виділеної під дані.

NX Memory Protection

Disable,Enable

Керування технологією віртуалізації VT-x

Virtualization Technology VT-x

Disable,Enable

Керування технологією віртуалізації VT-d

Virtualization Technology VT-x

Disable,Enable

Керування апаратною передвибіркою команд із ОЗП

Hardware Prefetch

Disable,Enable

Ведення «логу» процедури завантаження.

Event Logging

Disable,Enable

Встановлення режиму роботи процесорного кулера

SM Fan Control

Auto, Silent, Disabled

Поточний стан всіх кулерів системи

Fan State

Ok, None

Поточний стан всіх датчиків системи

Thermal Sensor State

Ok, None

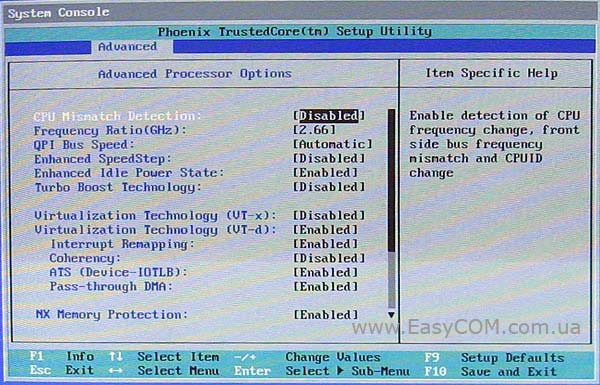

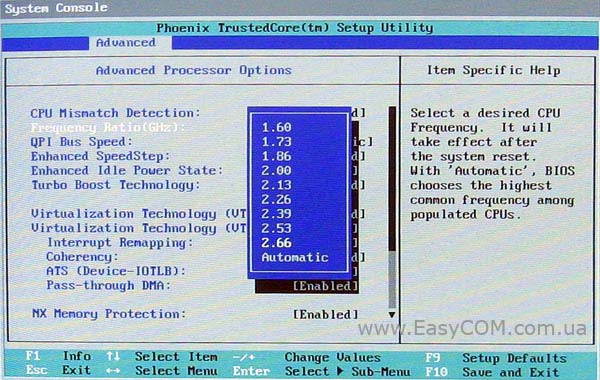

Звертаємо увагу на те, що в пункті меню Advanced Processor Options можна задати частоту процесора та швидкість системної шини QPI.

Але, оскільки материнська плата Fujitsu-Siemens D2778-A12 належить до індустріальних рішень, то можливості розгону в ній не передбачені. Частоту процесора можна встановити тільки менше, але не збільшити понад номінальну для конкретної моделі процесора.

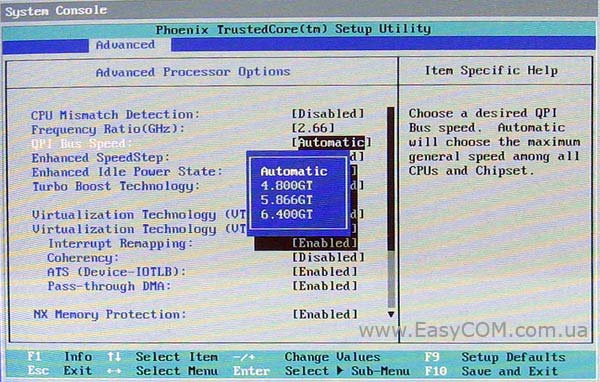

Налаштування системної шини QPI зводяться тільки до зміни її частоти в стандартних межах 4800, 5866, 6400 МТ/с.

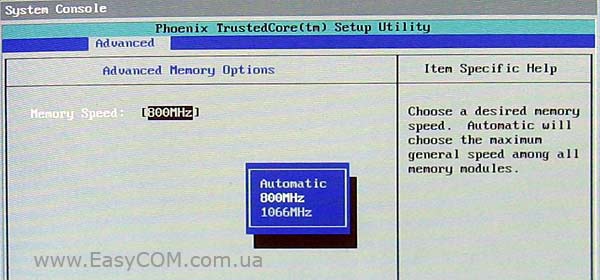

Налаштування режимів роботи оперативної пам'яті теж зведено до мінімуму та дозволяє встановлювати частоту ОЗП тільки в стандартні значення - 800/1066/1333 МГц, але не вище номінальної частоти, заявленої для конкретних модулів пам'яті.

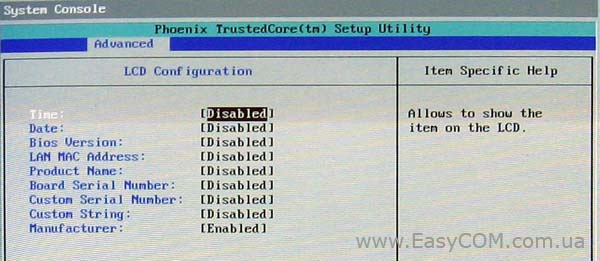

Пункт меню LCD Configuration дозволяє вказати, які саме параметри необхідно виводити на LCD-дисплей, підключений роз’єм до LCD-панелі. Тут налаштовуються наступні параметри:

Параметр

Назва меню

Діапазон

Час

Time

Disable,Enable

Дата

Date

Disable,Enable

Версія BIOS

BIOS Version

Disable,Enable

MAC-адреса мережної карти

LAN MAC Address

Disable,Enable

Назва системної плати

Product Name

Disable,Enable

Серійний номер системної плати

Board Serial Number

Disable,Enable

Реєстраційний номер

Custom Serial Number

Disable,Enable

Інформація про реєстрацію

Custom String

Disable,Enable

Виробник

Manufacturer

Disable,Enable

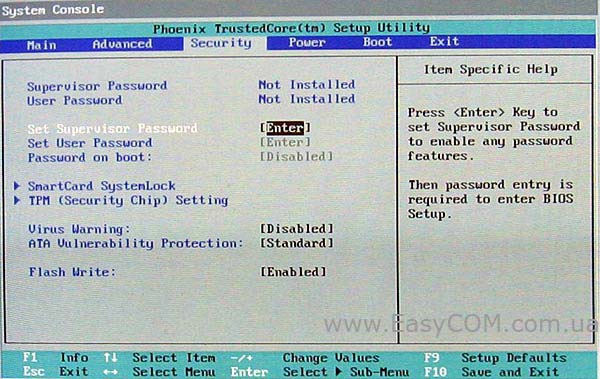

Окремої уваги заслуговує пункт меню «TPM (Security Chip) Setting» - модуль Trusted Platform Module (TPM) V1.2. Даний модуль відповідає за безпеку системи як на апаратному так і на програмному рівні за допомогою ключів шифрування. Він дозволяє захистити комп'ютер від несанкціонованого копіювання даних і використання, а також надає можливість прив'язки ПЗ до апаратної частини ПК для його однозначної ідентифікації. Тобто модуль TPM кодує дані таким чином, що прочитати їх можна тільки на комп'ютері, на якому вони були зашифровані.

Крім цього, материнська плата Fujitsu-Siemens D2778-A12 має ряд спеціалізованих особливостей і технологій:



  • 24/7 Operating Mode - індустріальні материнські плати Fujitsu орієнтовані на роботу в режимі 24 години на добу / 7 днів у тиждень;

  • Технологія Silent Fan - автоматичне керування всіма вентиляторами системи залежно від температурних режимів її компонентів;


  • Технологія Desk Update - проста інсталяція драйверів в автоматичному режимі;

  • HDD Password - можливість захисту паролем двох дискових накопичувачів;

  • Технологія Multi Boot - дозволяє робити завантаження з будь-яких зовнішніх пристроїв, що підключаються за допомогою USB-портів;

  • Технологія Silent Drives - дозволяє перемикати дисководи та оптичні приводи в безшумний режим за допомогою BIOS;

  • Програмна технологія System Guard - моніторинг і керування всіма контролерами системи, контроль протоколів подій ОС;

  • Watchdog - примусове перезавантаження або вимикання ПК при збоях або відмовах ОС. Дана технологія необхідна в умовах, коли доступ до системи людини ускладнений або обмежений;

  • Recovery BIOS - відновлення пошкодженого прошивання BIOS.

Тестування

Для перевірки можливостей материнських плат використовувався наступний тестовий стенд:

Процесор

Intel Core i7-920 (LGA1366, 2,66 ГГц)

Кулер

Noctua NH-U12P + LGA1366 Kit

Оперативна пам'ять

3x DDR3-2000 Kingston KHX16000D3T1K3 1024 MБ

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80  ГБ, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic SS-650JT Active PFC, 650 Вт, 120 мм вентилятор

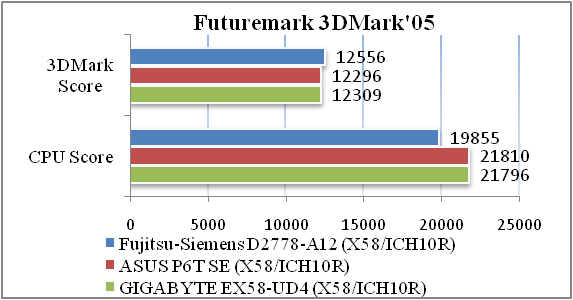

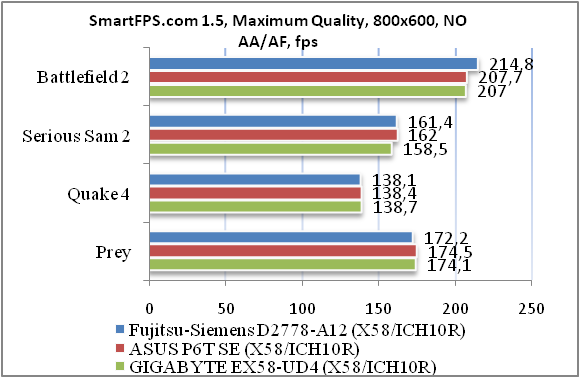

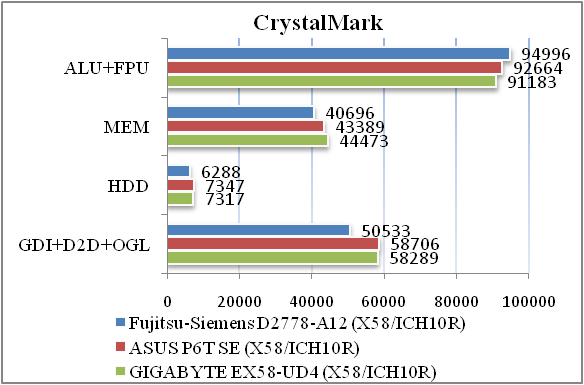

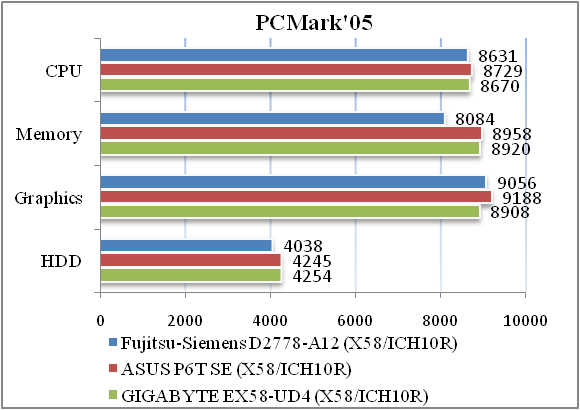

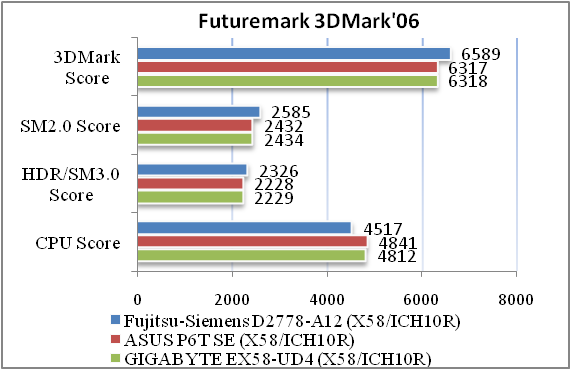

Індустріальна спрямованість не заважає материнській платі Fujitsu-Siemens D2778-A12 суперничати на рівні по продуктивності з рішеннями інших виробників на Intel X58 Express і вона показує відмінні результати. Ніяких проблем з BIOS і драйверами ми не виявили.

Тестування звукового кодека Realtek ALC663

Якість реалізації звукової підсистеми на материнській платі Fujitsu-Siemens D2778-A12 оцінювалося за допомогою програми RightMark Audio Analyzer.

Загальні результати (RightMark Audio Analyzer, 32-bit, 192 kHz):

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.10, -0.21

Дуже добре

Рівень шуму, дБ (А)

-80.6

Добре

Динамічні діапазон, дБ (А)

80.6

Добре

Гармонійні викривлення, %

0.0083

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-73.8

Середньо

Інтермодуляційні викривлення + шум, %

0.027

добре

Взаємопроникнення каналів, дБ

-76.9

Дуже добре

Інтермодуляції на 10 кГц, %

0.029

добре

Загальна оцінка



Дуже добре

Шестиканальний аудіо-кодек Realtek ALC663 забезпечує досить якісний звук по всіх параметрах, як для вбудованого рішення. Тому його буде цілком достатньо для використання як у промислових умовах, так і в домашній обстановці.

Підсумки

Сьогодні на прикладі D2778-A12 ми ще раз переконалися, що індустріальні материнські плати Fujitsu-Siemens у плані продуктивності при номінальних частотах нічим не відрізняються від рішень інших виробників, які орієнтують свою продукцію на використання в домашніх умовах. «Топовий» на сьогоднішній день чіпсет Intel X58 Express у парі з процесором сімейства Intel Core i7 або Intel Xeon забезпечить максимальну продуктивність у всіх сучасних додатків. Наявність шести слотів під пам'ять DDR3 з підтримкою ECC дозволяє використовувати Fujitsu-Siemens D2778-A12 як надійну основу для роботи з базами даних і з ресурсномісткими додатками.

Завдяки модулю Trusted Platform Module V1.2 розглянута системна плата є відмінним рішенням для завдань, вимогливих до підвищеної безпеки і конфіденційності. Не менш важливим є підтримка цим рішенням віддаленого адміністрування на апаратному рівні.

Крім цього Fujitsu-Siemens D2778-A12 є підходящим рішенням і для використання в домашніх умовах. Велика кількість слотів розширення та підтримка технології ATI CrossFireХ у конфігурації x16+x16 дозволяють на її основі створити потужний ігровий комп'ютер.

Позитивні якості:

  • Відмінна продуктивність і гарантована надійність;
  • Підтримка пам'яті з ECC (корекцією помилок);
  • Наявність двох слотів PCI Express x8;
  • Підтримка технології CrossFireХ
  • Інтегрований контролер FireWire;
  • Trusted Platform Module (TPM) V1.2;
  • COM-порт на панелі портів введення-виводу;
  • Можливість підключення LCD-індикатора.

Недоліки:

  • Високе нагрівання чіпсета і його невдале розташування;
  • Недостатньо ефективна система охолодження;
  • Відсутність підтримки IDE-пристроїв;
  • Складності з встановленням габаритних процесорних кулерів;
  • Відсутність можливості розгону.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку компанії «Сінтекс» (дистриб’ютору материнських плат Fujitsu Technology Solutions в Україні) за надану для тестування материнську плату.
