Огляд і тестування материнської плати BIOSTAR TPower X79

У той час як провідні виробники материнських плат випускають під кожну платформу цілий спектр продуктів з різними можливостями і вартістю для того, щоб задовольнити потреби максимальної кількості користувачів, компанії з меншим обігом змушені обмежуватися меншою кількістю моделей. Так, в арсеналі компанії BIOSTAR,  про продукт якої піде сьогодні мова, на теперішній час присутня єдина материнська плата на платформі LGA 2011 - у зв'язку з цим виникає припущення, що якщо продукт всього один, то він повинен бути цікавим для найбільш ширшої аудиторії. Для цього потрібно дотриматися двох умов: забезпечити обмірковану вартість і об'єднати в рішенні найбільш оптимальний набір функцій. Вартість даного рішення на закордонному ринку становить десь $230, таким чином, ознайомившись з даним оглядом материнської плати BIOSTAR TPower X79, ви зможете легко вирішити це питання.

Специфікації материнської плати BIOSTAR TPower X79:

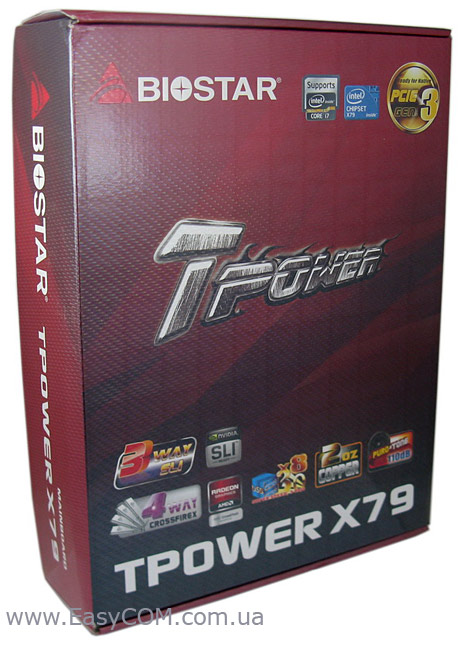

Материнська плата BIOSTAR TPower X79 поширюється в досить привабливій упаковці, оформленій в темно-червоних тонах. На лицьовій стороні упаковки є найменування моделі материнської плати, а також подається інформація про деякі її характерні риси за допомогою піктограм. Так, розглянутий продукт підтримує шину PCI Express 3.0, технології ATI CrossFirex і NVIDIA SLI, забезпечує високу якість звуку з співвідношенням сигнал-шум 110 дБ і містить подвоєний об'єм міді в шарі живлення і у шарі заземлення.

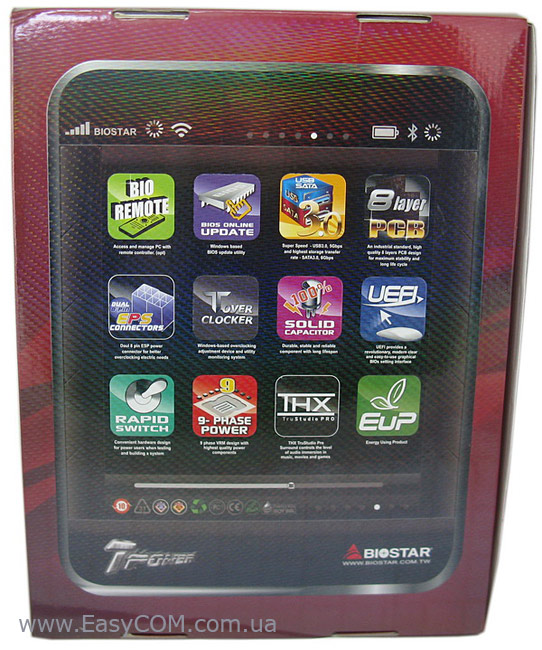

Оригінально оформлена задня сторона упаковки материнської плати – піктограми ключових особливостей продукту виконані у вигляді ярликів на дисплеї «Apple-подібного» пристрою. Нижче знаходяться деякі піктограми:

• BIO-Remote2 – додаток, який дозволяє за допомогою протоколу Wi-Fi з'єднати комп'ютер з смартфоном на базі Android, або ж з пристроєм Apple (ось з якої причини, мабуть, на задній стороні упаковки зображене щось схоже на iРad), після чого можна використовувати смартфон як пульт дистанційного керування деякими можливостями комп'ютера.
• Утиліта T-Overclocker дозволить безпосередньо в середовищі ОС розганяти процесор і пам'ять, контролювати вентилятори, а також використовувати профілі для швидкого розгону.
• Rapid Switch 2 – це звичайний набір набортних перемикачів, призначених для включення, перезавантаження системи або скидання налаштувань CMOS.

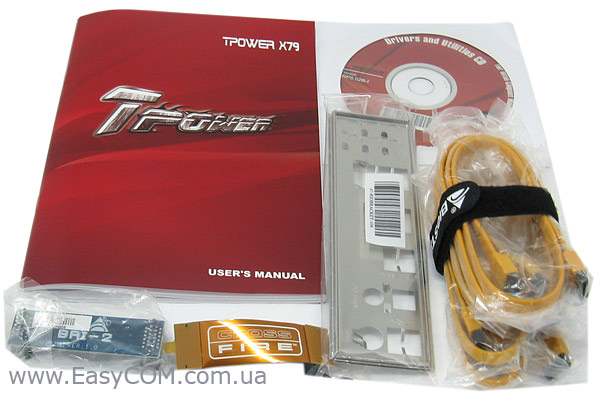

Комплект поставки BIOSTAR TPower X79 складається з наступного набору компонентів:

• посібник користувача;
• диск з драйверами і утилітами;
• 6 x кабелів SATA;
• SLI-міст;
• CrossFire-міст;
• заглушка інтерфейсної панелі.

Все необхідне для складання системи і початку експлуатації присутнє, не вистачає, хіба що, виносного модуля з портами USB 3.0 на передню панель системного блоку, тому що плата оснащена набортним 19-контактним роз’ємом USB 3.0. Зате в комплекті є по одному SLI і CrossFire мосту.

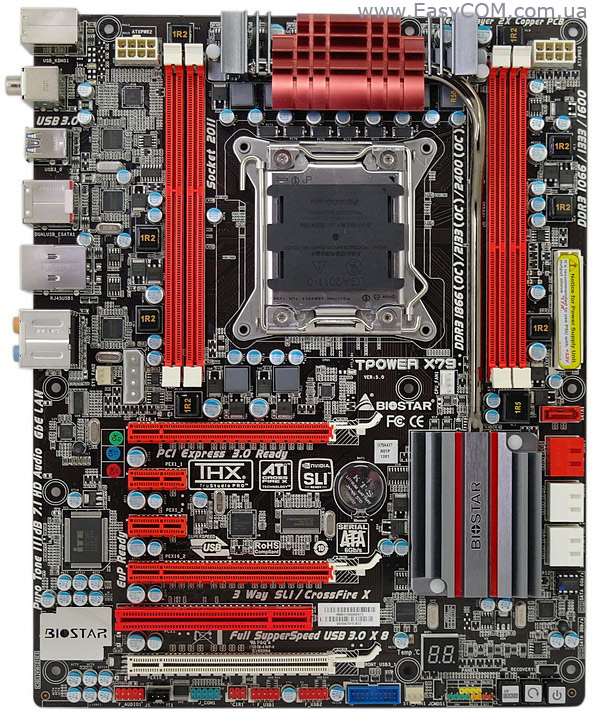

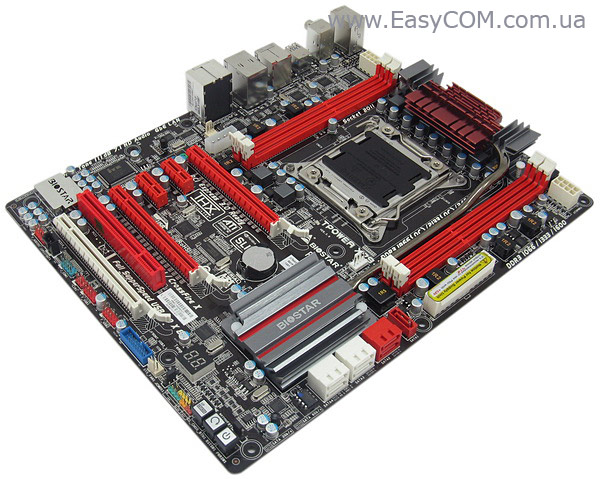

Материнська плата BIOSTAR TPower X79 має розміри стандартного форм-фактору ATX, що дозволить помістити її в будь-який середньостатистичний корпус. По стилю оформлення вона досить схожа з рішеннями від ASUS серії ROG – тут також переважають темно коричневі і червоні кольори. Зручність експлуатації розглянутої системної плати обіцяє бути досить високою – всі життєво-важливі порти і роз’єми розташовані обмірковано, підключені кабелі і обладнання не будуть заважати один одному. Єдиний момент, який може викликати деякі незручності, стосується вертикально розташованого порту SATA, який може блокуватися у випадку встановлення довгого графічного адаптера.

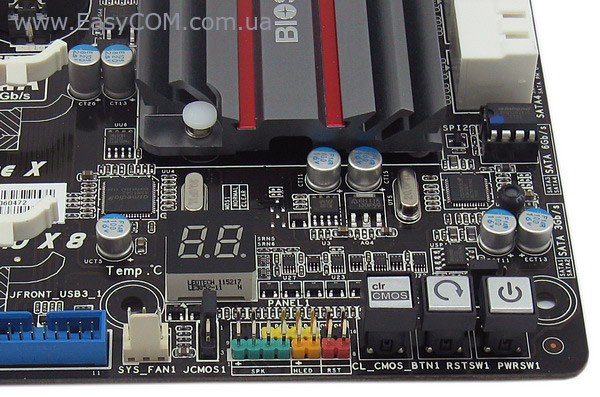

Оскільки материнська плата BIOSTAR TPower X79 позиціонується як рішення для оверклокерів, на ній можна знайти блок з кнопками включення, перезавантаження, скидання налаштувань CMOS, а також індикатор POST-кодів, який може виявитися досить корисним у процесі проведення оверклокерських експериментів.

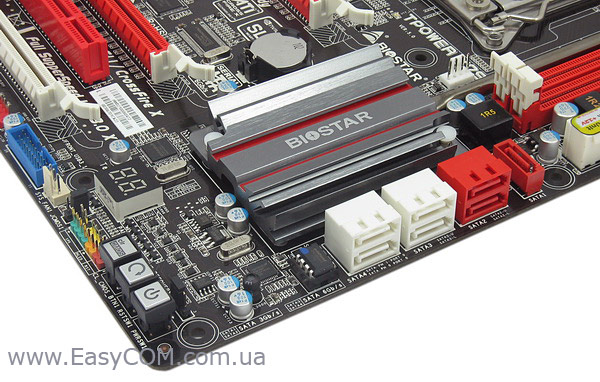

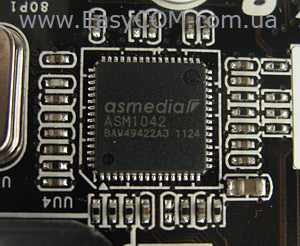

Можливості по організації дискової підсистеми розглянутої материнської плати визначені функціоналом PCH Intel X79 Express, а також єдиним додатковим контролером - ASMedia ASM1061. Чіпсет відповідає за функціонування чотирьох портів SATA 3 Гб/c і двох SATA 6 Гб/c з можливістю побудови конфігурацій SATA RAID 0, 1, 5, 10. При цьому на борті плати знаходиться тільки один порт SATA 3 Гб/c, другий чіпсетний порт даної специфікації виведений на панель інтерфейсів плати у вигляді eSATA 3 Гб/c. Контролер ASMedia ASM1061 керує двома додатковими портами SATA 6 Гб/c. Таким чином, на самій материнській платі доступно одразу чотири порти швидкої специфікації, чого повинно вистачити у більшості випадків.

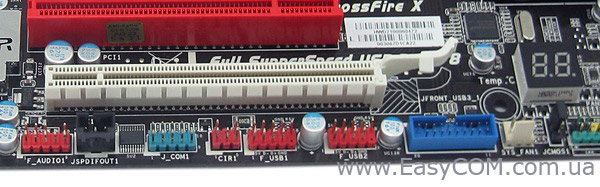

Чіпсетна мікросхема на розглянутій системній платі також відповідає за функціонування шести портів USB 2.0, два виведені на інтерфейсну панель, а ще чотири можна підключити за допомогою двох набортних коннекторів. Цікаво, що порти високошвидкісного стандарту USB 3.0 реалізовані в складі BIOSTAR TPower X79 у більшій кількості, ніж порти USB 2.0 – взагалі плата дозволяє скористатися вісьма портами нового стандарту. Шість портів виведені на панель інтерфейсів, ще два підключаються на самій платі за допомогою 19-контактного роз’єму (маркований синім кольором, однак модуль, необхідний для підключення портів, у комплект поставки не входить). Забезпечують функціонування восьми портів USB 3.0 чотири мікросхеми ASMedia ASM1042, розпаяні в різних областях материнської плати.

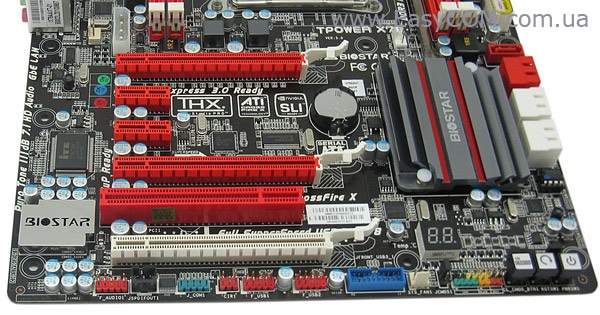

Можливості розширення BIOSTAR TPower X79 досить широкі та дозволяють підключати саме різне обладнання – користувачу доступні шість слотів розширення: три PCI-Express 3.0 x16, два PCI-Express 2.0 x1 і один PCI. Наявність трьох PEG-слотів PCI-Express 3.0 x16 дозволить створити досить продуктивну відеопідсистему з трьох відеокарт, що працюють за схемою x16/x16/x8, об'єднаних за допомогою технологій ATI CrossFireХ або NVIDIA 3-Way SLI, що дозволяє рекомендувати розглянуту материнську плату, також і хардкорним геймерам. Те, що виробник націлює BIOSTAR TPower X79 і на любителів високої продуктивності в комп'ютерних іграх, побічно підтверджується і наявністю мостів ATI CrossFire і NVIDIA SLI у комплекті поставки. Крім того, для забезпечення максимальної стабільності у випадку встановлення трьох високопродуктивних відеокарт рекомендується скористатися 4-контактним роз’ємом живлення типу MOLEX, який розташувався недалеко від верхнього слоту PCI-Express 3.0 x16.

Материнська плата BIOSTAR TPower X79 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3 з підтримкою чотириканальної архітектури. Гарантується підтримка платою модулів, що працюють на частоті аж до 2400 МГц у режимі розгону, максимально можливий об'єм банків пам'яті становить 32 ГБ, якого можна досягти після встановлення чотирьох модулів по 8 ГБ. Порядок заповнення слотів пам'яті змінюється залежно від кількості модулів пам'яті, і режиму її роботи, тому при складанні системи необхідно керуватися інструкцією для експлуатації даної материнської плати.

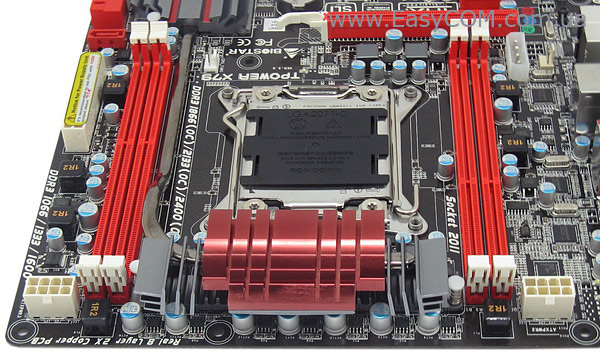

На розглянутій материнській платі реалізований досить потужний дев’ятифазний модуль керування напругою живлення процесора, що знаходиться під контролем ШІМ-контролера Intersil ISL6366. Відзначимо те, що подача енергії на процесор може здійснюватися за допомогою двох 8-контактних ATX12V роз’ємів живлення, однак підключати другий роз’єм живлення доцільно лише у випадку проведення на платі серйозних оверклокерських експериментів. Елементна база в складі розглянутого рішення, як і має бути, складається з високоякісних компонентів – твердотільних конденсаторів і польових транзисторів з низьким опором відкритого каналу RDS(on). Взагалі, особливості системи живлення BIOSTAR TPower X79 не дають ніяких приводів засумніватися в тому, що дана материнська плата здатна витримати розгін будь-якого ступеню важкості.

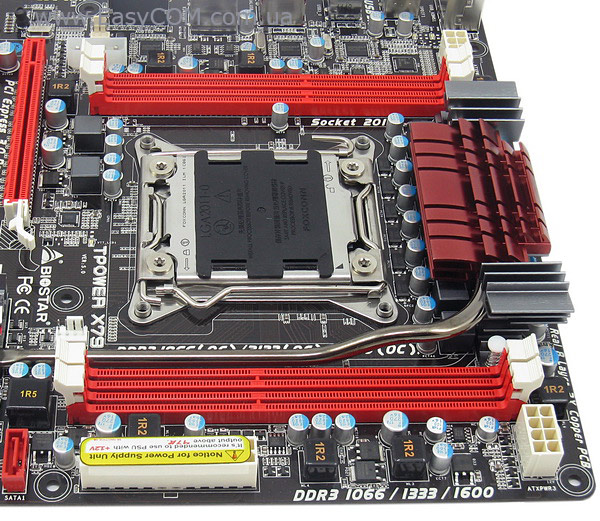

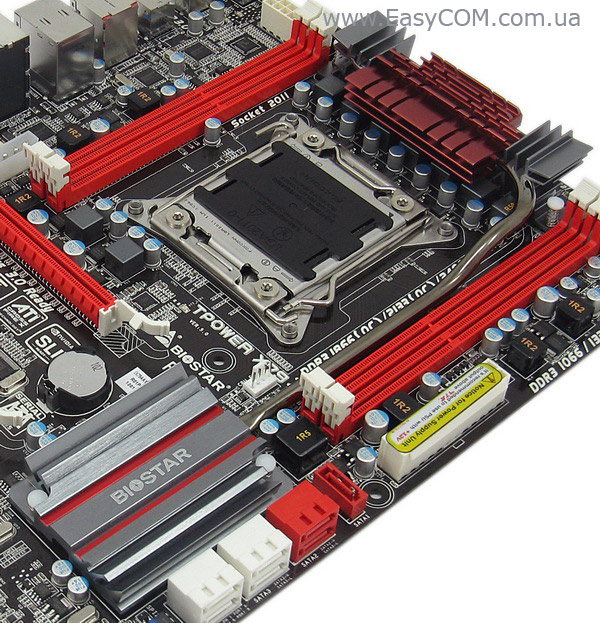

Система охолодження розглянутої материнської плати базується на двох досить габаритних алюмінієвих радіаторах, з'єднаних тепловий трубкою. Обидва радіатора мають гарний ступінь оребріння, що дозволяє їм ефективно розсіювати тепло: так, у процесі тестування материнської плати жоден радіатор не нагрівався понад 45°C. А ось кріплення для радіаторів системи охолодження використовується як на недорогих материнських платах – тут використані звичайні пластмасові фіксатори.

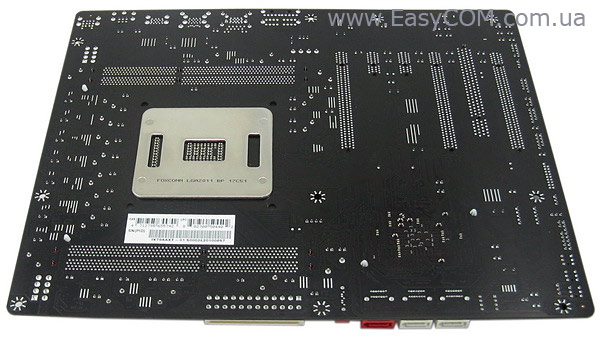

На звороті плати не знайшлося ніяких елементів, що вимагають охолодження, що ще раз підтверджує вдале виконання дизайну PCB.

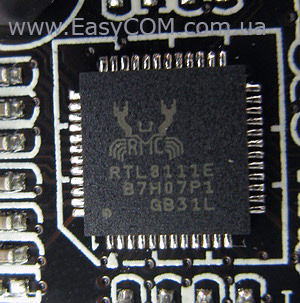

Для підтримки мережних з'єднань на материнській платі BIOSTAR TPower X79 слугує гігабітний LAN-контролер Realtek 8111E.

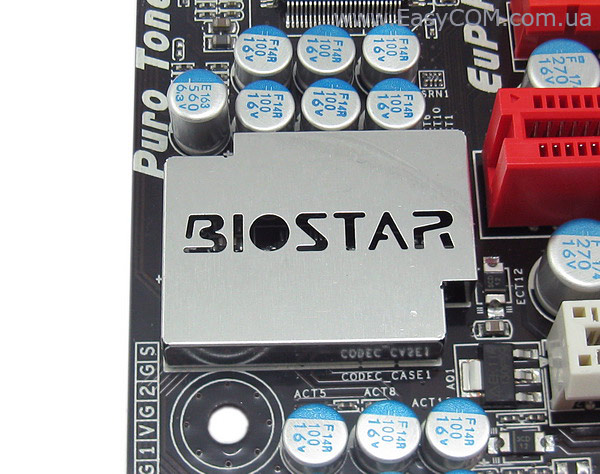

Звукова підсистема розглянутого сьогодні рішення заснована на популярному HDA-кодеку 8-канального звуку Realtek ALC898, накритого в цьому випадку симпатичним металевим кожухом.

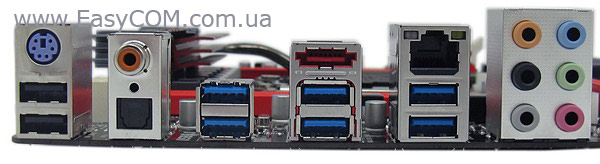

На інтерфейсній панелі BIOSTAR TPower X79 є наступний комплект портів і роз’ємів:

• 1 x PS/2 для клавіатури;
• 6 x USB 3.0;
• 2 x USB 2.0;
• 1 x eSATA 3 Гб/с;
• 1 x LAN (RJ45);
• 1 x оптичний SPDIF;
• 8-канальний аудіо вихід.

Однією з ключових особливостей розглянутої материнської плати є наявність одразу шести високошвидкісних портів USB 3.0 на панелі інтерфейсів. Також може бути корисний порт eSATA, щоправда він відповідає лише специфікації 3 ГБ/с.

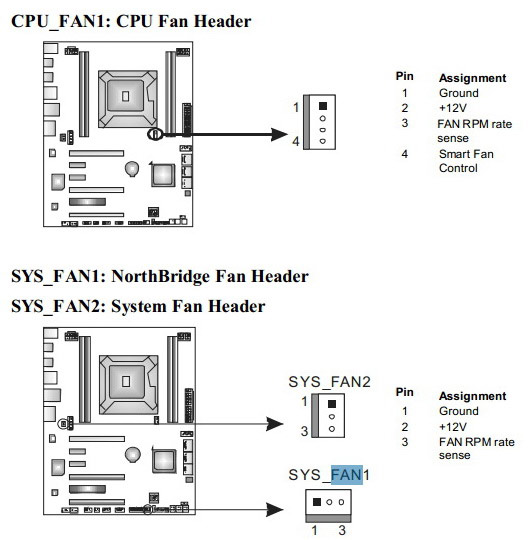

Материнська плата BIOSTAR TPower X79 оснащена в цілому трьома роз’ємами для підключення вентиляторів, причому для підключення системних вентиляторів використовуються роз’єми в менш функціональному триконтактному виконанні.

UEFI BIOS

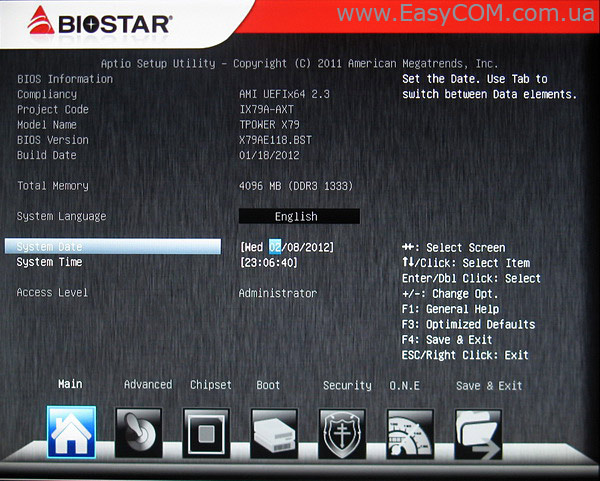

На материнській платі BIOSTAR TPower X79 використовується сучасне попередне завантаження на базі інтерфейсу UEFI BIOS, у якому вибір налаштувань можна проводити і за допомогою комп'ютерної мишки. Можливо, це не настільки зручно, як у лідерів ринку, однак це сучасно. У версії UEFI від BIOSTAR вибір розділів BIOS здійснюється не у верхній, як ми звикли бачити, а в нижній частині екрана - для переходу в потрібний розділ треба лише клацнути по відповідному ярличку.

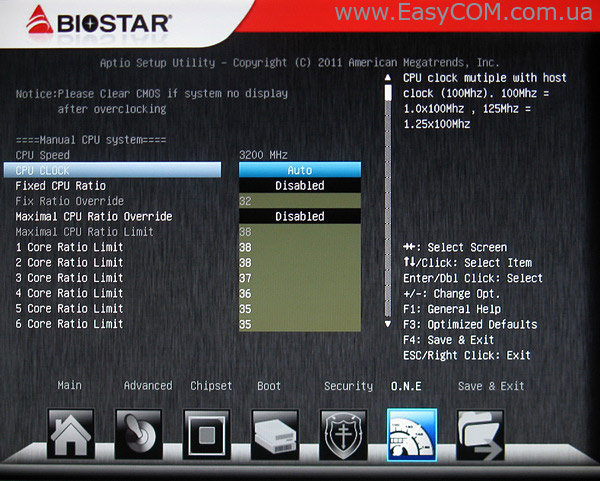

Все, що стосується розгону і тюнинга системи налаштування згруповані в розділі O.N.E, який містить довгий перелік різних опцій, що відповідають за всілякі множники, частоти і напругу живлення.

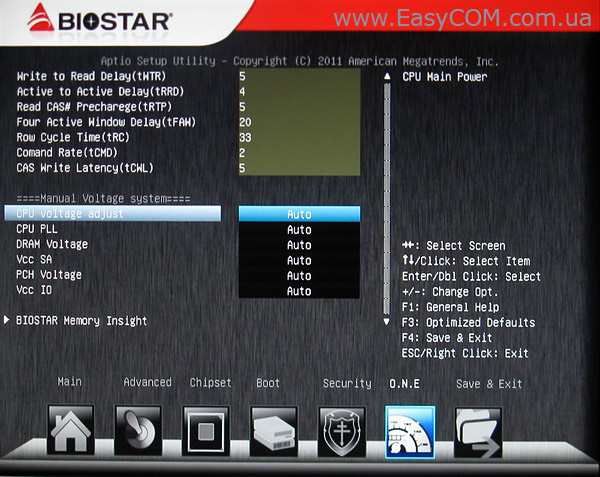

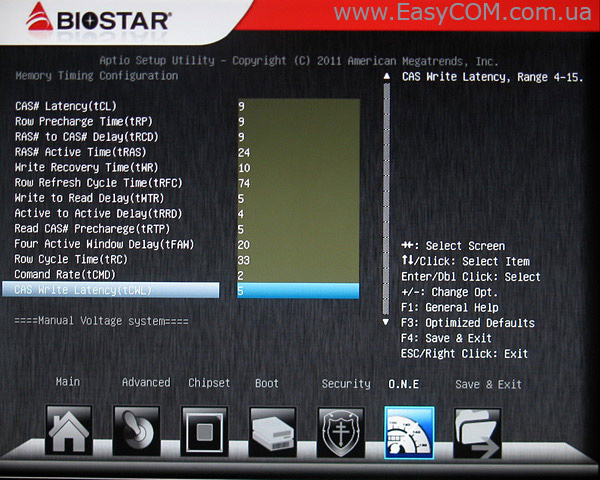

Тут же можна одержати доступ до регулювання таймінгів оперативної пам'яті, причому їх налаштування виконується одразу в кореневому пункті розділу O.N.E.

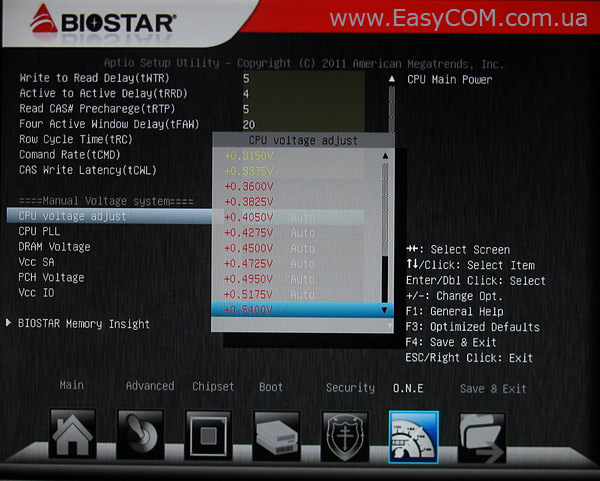

Налаштування живлення присутні в достатній кількості, а крок їх зміни досить малий, що дозволить проводити тонке налаштування системи.

Основні налаштування, необхідні для розгону, для зручності ми зібрали в таблицю:

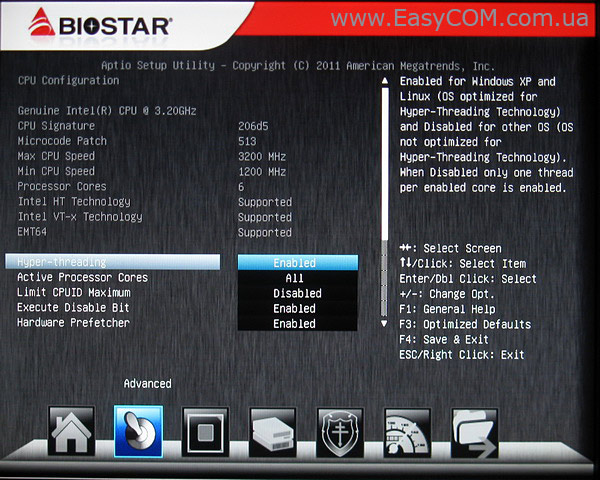

Переходячи до інших розділів UEFI, відзначимо пункт «CPU Configuration» у розділі «Advanced», у якому можна керувати процесорними технологіями і функціями енергозбереження.

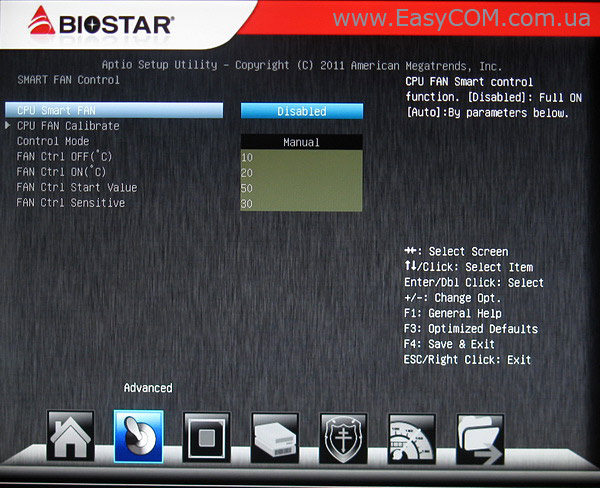

У пункті SMART FAN Control того ж розділу відкривається доступ до керування режимами роботи встановлених вентиляторів.

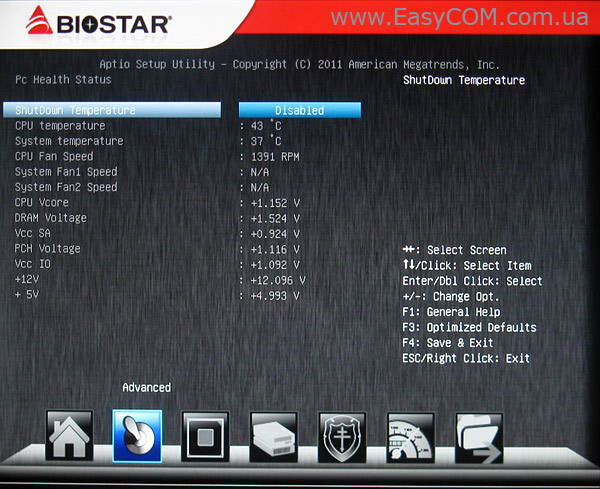

Одразу іде пункт моніторингу PC Health Status, який                дозволяє відслідковувати цілий ряд параметрів системи:

• температуру материнської плати та процесора,
• швидкість обертання процесорного кулера і корпусних вентиляторів;
• напругу на ядрі процесора, модулях пам'яті, чіпсеті;
• напругу на лініях живлення +12 В і +5 В.

Утиліти

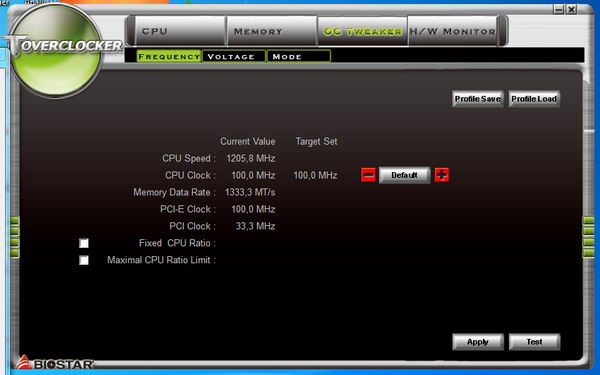

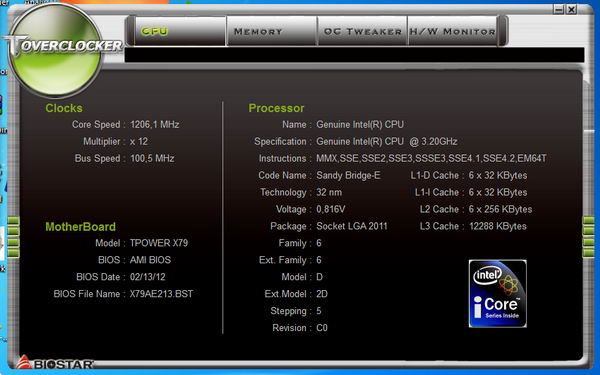

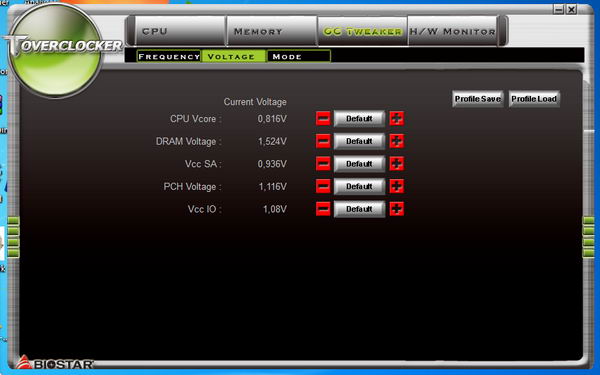

Для керування основними розгінними налаштуваннями і здійснення моніторингу параметрів системи безпосередньо в ОС розробник пропонує скористатися можливостями фірмової утиліти T-Overclocker.

Можливості утиліти далеко не так широкі, як у іменитих виробників, однак сам факт її існування говорить про те, що виробник підходить максимально серйозно до розробки своїх продуктів.

Можливості розгону

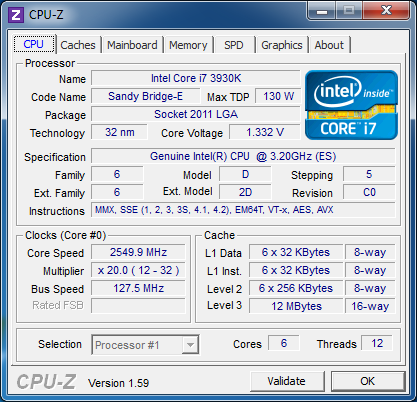

Для того щоб з'ясувати розгінні можливості BIOSTAR TPower X79 ми збільшували частоту тактового генератора, яку вдалося підняти до значення 127,5 МГц, при цьому процесорний множник був занижений до х20. По суті, такий показник розгону є стандартним для материнських плат класу Middle і Hi-End на Intel X79 в умовах повітряного охолодження – розглянута материнська плата цілком лояльна до розгону.

Тестування

Для перевірки можливостей материнських плат використане наступне обладнання:

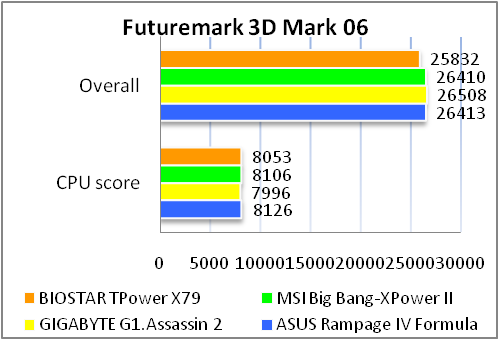

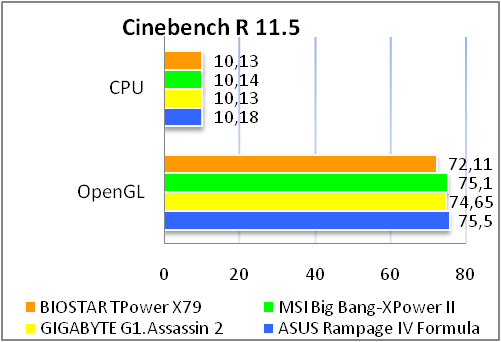

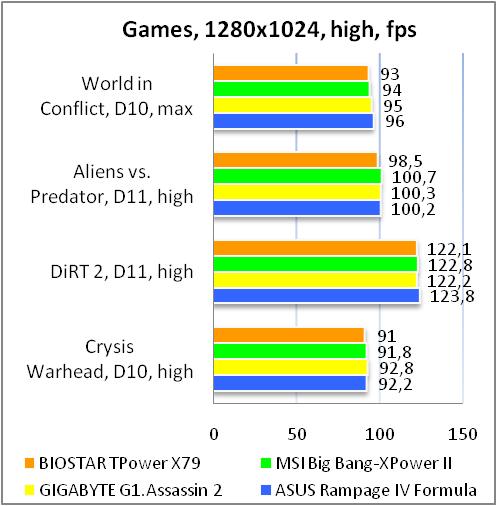

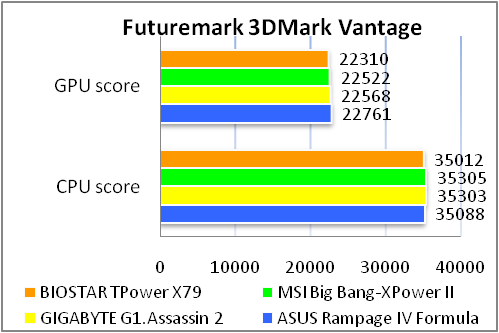

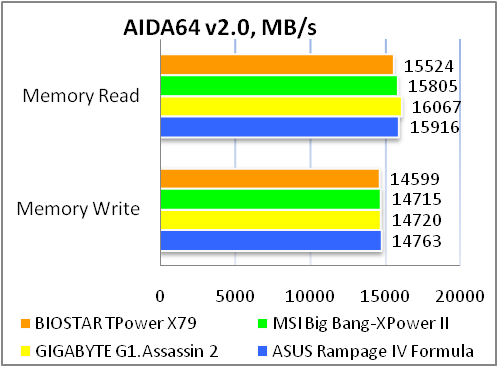

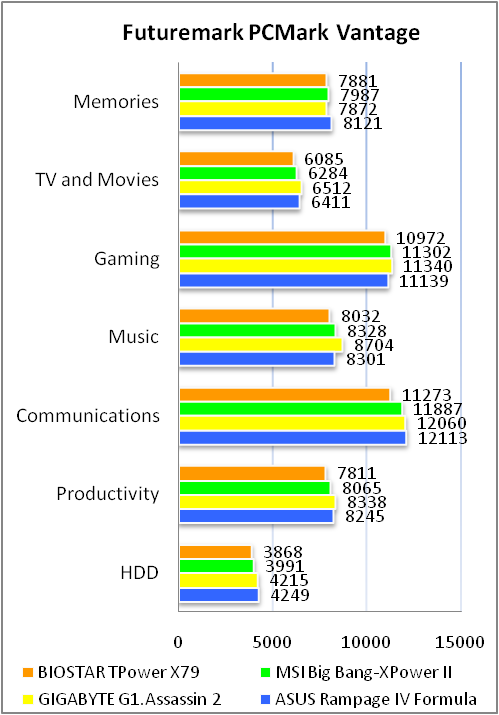

За рівнем продуктивності в нашому наборі тестових додатків материнська плата BIOSTAR TPower X79 практично нічим не виділяється на фоні конкурентів, що говорить про високу якість її виготовлення.

Тестування звукового тракту на основі кодека Realtek ALC898

Загальні результати (Rightmark Audio Analyzer)

Режим роботи 16-bit, 44,1 khz

Режим роботи 24-bit, 192 khz

Вбудований аудіокодек Realtek ALC898 забезпечує дуже гарну якість відтворення звуку, а це свідчить про те, що його можливостей буде достатньо у більшості випадків.

Висновки

Незважаючи на те, що компанія BIOSTAR не є найбільшим гравцем на ринку материнських плат, її єдиний на даний момент продукт під платформу LGA2011 навряд чи поступається рішенням від провідних виробників. Системна плата BIOSTAR TPower X79 дозволяє повною мірою розкрити потенціал процесорів Intel Sandy Bridge-E, також шляхом екстремального розгону завдяки наявності потужної системи живлення з двома 8-контактними роз’ємами ATX12V і широкому набору налаштувань прошивання. Даний продукт може бути цікавим і для ентузіастів комп'ютерних ігор, тому що дозволяє об'єднати можливості трьох високопродуктивних адаптерів за допомогою технологій NVIDIA SLI і ATI CrossFireХ для виведення високоякісного зображення в ультрависокій роздільній здатності. На додаток до реалізованих повною мірою перевагам платформи Intel LGA2011, материнська плата має у своєму розпорядженні цілий ряд інших не менш важливих особливостей, серед яких можна особливо відзначити велику кількість портів USB 3.0, наявність засобів для спрощення процесу керування розгоном, сучасний UEFI BIOS і комплектацію плати додатком BIO-Remote2, що дозволяє на відстані керувати системою за допомогою смартфона. І, мабуть, найголовнішою перевагою BIOSTAR TPower X79 є його вартість, яка дозволяє одержати «топову» материнську плату на найбільш продуктивній сьогодні платформі за ціною аналогічного рішення середнього класу від іменитих виробників.

Переваги:

• наявність потужного вузла живлення процесора;
• наявність трьох слотів PCI-Express 3.0 x16;
• наявність восьми портів USB 3.0 і чотирьох портів SATA 6.0 Гб/с;
• наявність зручних для оверклокера технічних рішень;
• сучасне попереднє завантаження UEFI BIOS;
• додаток BIO-Remote2;
• якісна система охолодження;
• якісне виконання і продумана ергономіка;
• відносно невисока вартість.

Особливості:

• всього два роз’єми для підключення системних вентиляторів;
• невисока функціональність утиліти T-Overclocker.

Автор: Дмитро Ісаєв
Переклад: Анна Смірнова

Висловлюємо подяку компанії BIOSTAR за надану для тестування материнську плату.

Висловлюємо подяку компаніям Intel, Kingston, MSI і Sea Sonic за надане для тестового стенда обладнання.
