Огляд материнської плати BIOSTAR Racing Z590GTA Ver. 5.0: нестандартний підхід

02-08-2021

Погодьтеся: чим більше альтернатив на ринку, тим краще. Адже завжди приємно мати можливість підібрати відповідне рішення по співвідношенню ціни та оснащення, не обмежуючись модельною низкою одного виробника. Тому ми і намагаємося приділяти час менш популярним в нашій країні брендам. Сьогодні розповімо про материнську плату тайванської компанії BIOSTAR, продукція якої хоч і є рідкісним гостем в нашій тестовій лабораторії, але від цього не стає менш цікавою.

BIOSTAR Z590GTA Ver. 5.0

Йтиметься про модель BIOSTAR Racing Z590GTA формату ATX на флагманському чіпсеті Intel Z590. Її можна знайти в продажі з орієнтовною ціною $280. Чи не найдешевший варіант на ринку. Давайте подивимося, чим виробник обґрунтовує таку вартість.

Специфікація

Модель

BIOSTAR Z590GTA Ver. 5.0

Чіпсет

Intel Z590

Процесорний роз'єм

Socket LGA1200

Підтримувані процесори

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron 11-го та 10-го поколінь для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000+МГц

Слоти розширення

1 x PCI Express 4.0 x16 (х16)

1 x PCI Express 3.0 x16 (х4)

2 x PCI Express 3.0 x1

1 x M.2 Socket E Key (для модуля бездротових інтерфейсів)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2280; PCIe 4.0 x4)

1 x M.2 Socket 3 (M.2 2260 / 2280; SATA та PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242 / 2260 / 2280 / 22110; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Realtek RTL8125B (10/100/1000/2500 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1200

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення з активним охолодженням

Зовнішні порти I/O

1 x PS/2

1 x HDMI

1 x DisplayPort

1 x DVI-D

1 x RJ-45

1 x USB 3.2 Gen 2x2 Type-C

2 x USB 3.2 Gen 2 Type-A

3 x USB 3.2 Gen 1 Type-A

2 x USB 2.0 Type-A

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x Thunderbolt 3

BIOS

UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт виробника

BIOSTAR
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

BIOSTAR Z590GTA Ver. 5.0 BIOSTAR Z590GTA Ver. 5.0

Материнська плата постачається в картонній коробці з відмінним інформаційним наповненням. Воно відображає її ключові особливості, технічні характеристики і конфігурацію інтерфейсної панелі.

BIOSTAR Z590GTA Ver. 5.0

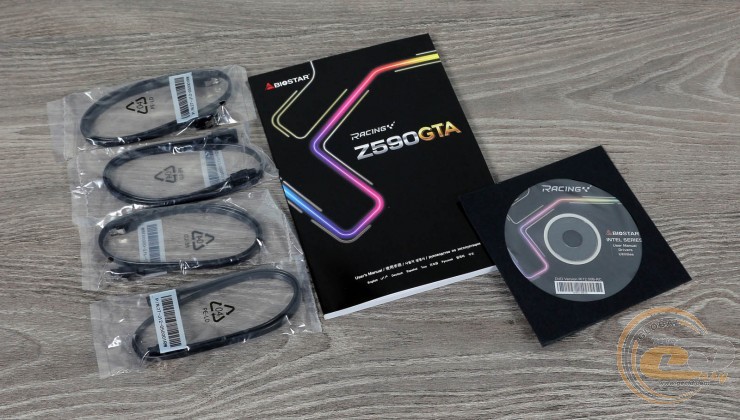

У коробці з розглянутою моделлю постачається стандартний набір аксесуарів у вигляді диска з драйверами і утилітами, інструкції користувача і чотирьох SATA-шлейфів.

Дизайн і особливості плати

BIOSTAR Z590GTA Ver. 5.0

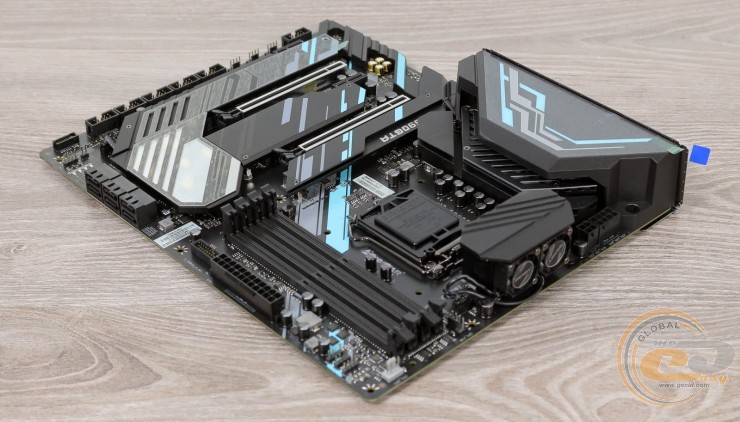

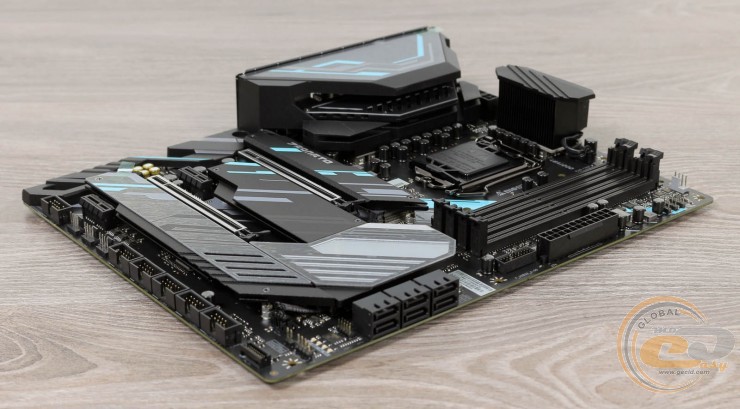

Дизайн BIOSTAR Racing Z590GTA Ver. 5.0 припаде до смаку любителям фільму «Трон: Спадщина». У ньому чітко простежується неонова і гоночна тематики. Подібне поєднання виглядає дуже приємно і набагато ефектніше, ніж просто чорний колір більшості сучасних моделей. З цікавого виділимо встановлену заглушку інтерфейсної панелі, захисний кожух, три радіатори для накопичувачів M.2 і посилені слоти відеокарт. У цілому на даному етапі все виглядає більш ніж гідно.

BIOSTAR Z590GTA Ver. 5.0

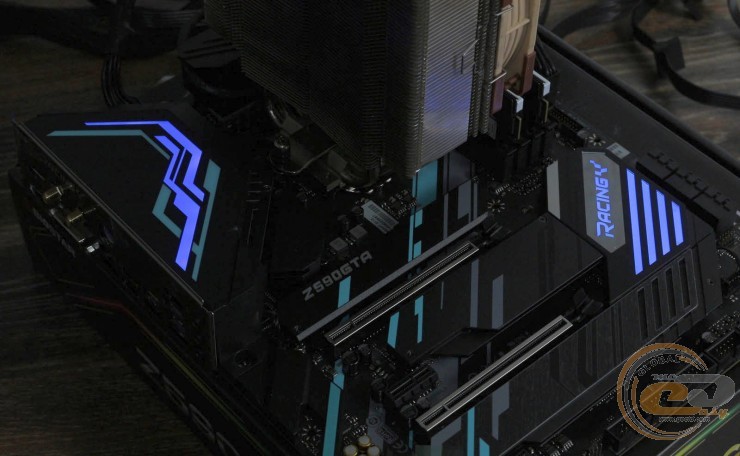

Звичайно ж, сучасна материнська плата не могла обійтися без підсвічування. Ілюмінацією оснащений кожух над інтерфейсною панеллю і чіпсетний радіатор. Також є три колодки для світлодіодних стрічок.

BIOSTAR Z590GTA Ver. 5.0

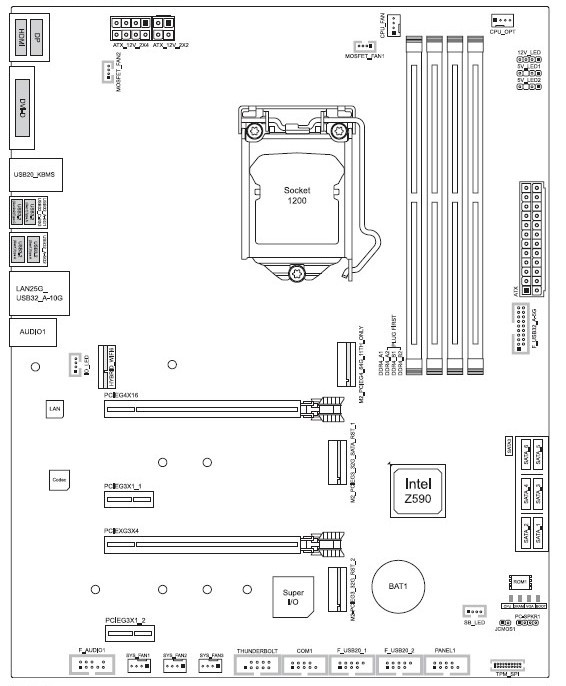

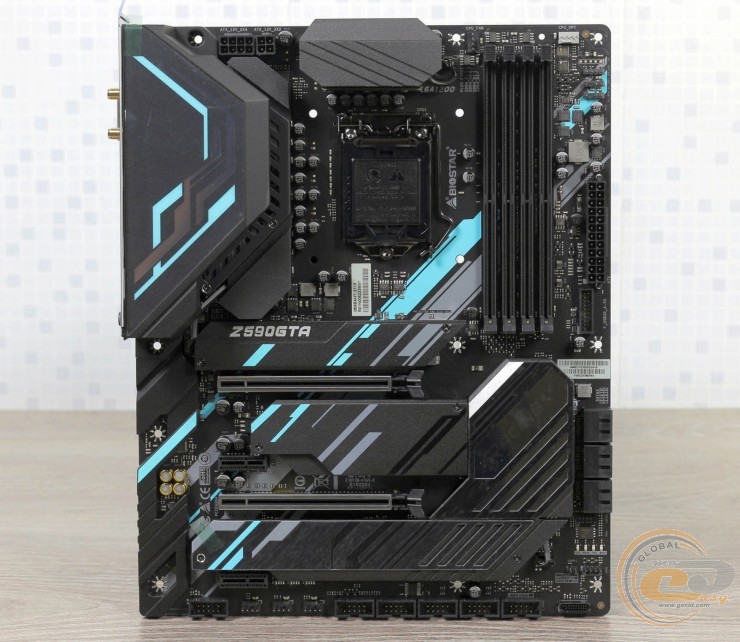

Претензій до компонування набортних елементів у нас не виникло. Розташування всіх портів і роз'ємів дуже грамотне і не утруднить процес складання системи, а DIMM-слоти обладнані засувками тільки з одного боку. Також в наявності всі необхідні кріпильні отвори.

BIOSTAR Z590GTA Ver. 5.0

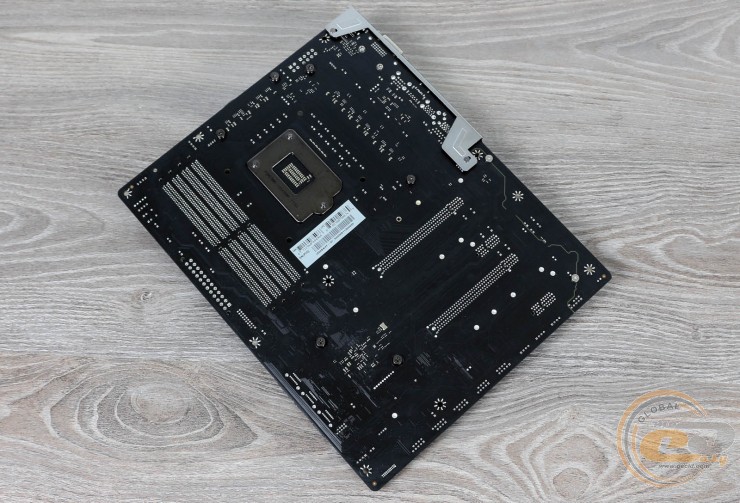

Перевернувши плату, можна виявити лише стандартну опорну пластину процесорного роз'єму. Усі радіатори надійно зафіксовані за допомогою гвинтів.

BIOSTAR Z590GTA Ver. 5.0

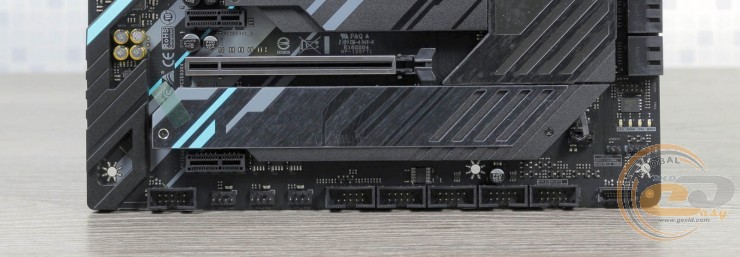

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти COM, Thunderbolt 3 і TPM, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

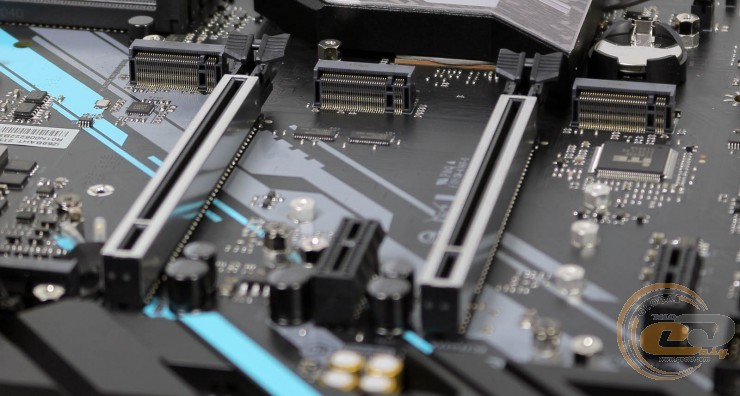

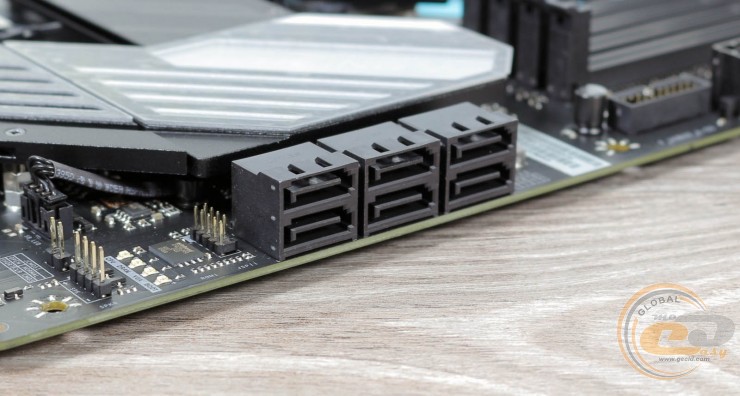

Можливості організації дискової підсистеми представлені трьома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Самий верхній слот M.2 (M2_PCIEG4_64G_11TH_ONLY, знаходиться ближче до процесорного роз'єму) буде працювати лише при установці процесора Intel Core 11-го покоління. Він підтримує інтерфейс PCIe 4.0.

До другого слоту (M2_PCIEG3_32G_SATA_RST_1) можна підключати SATA і PCIe SSD, але при установці M.2 SATA SSD у вас пропадає доступ до одного з портів SATA (SATA_6). У третій, найнижчий слот M.2 (M2_PCIEG3_32G_RST_2) можна підключати тільки PCIe 3.0 SSD без будь-яких обмежень.

BIOSTAR Z590GTA Ver. 5.0

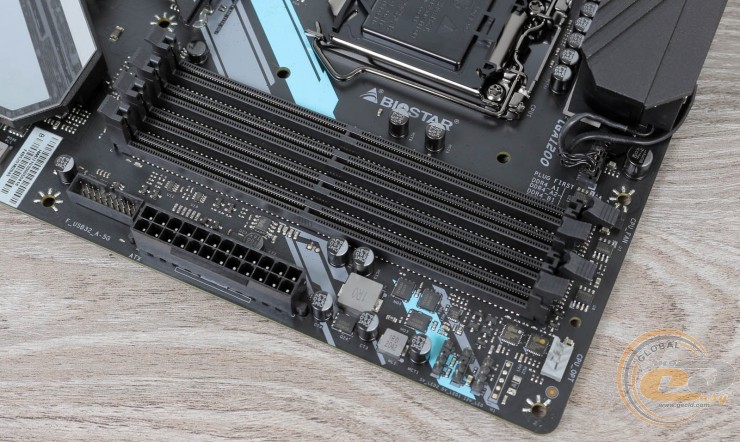

Системна плата BIOSTAR Z590GTA Ver. 5.0 оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Максимальна заявлена ​​частота становить 5000+ МГц в розгоні. Сумарний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань. Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.2 Gen 1.

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

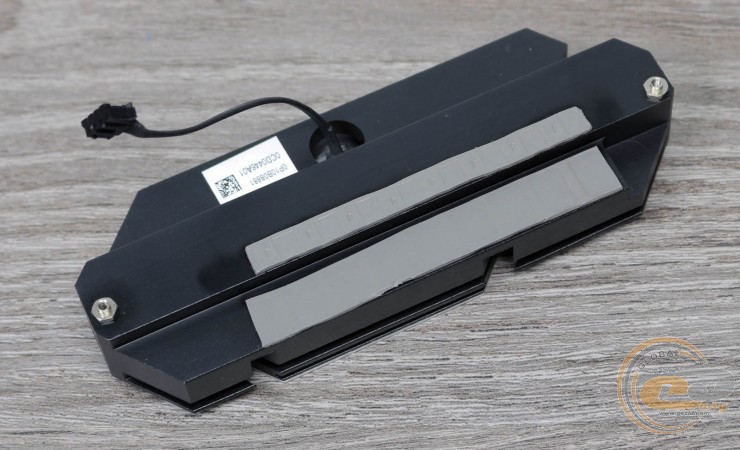

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z590, а два інших накривають елементи підсистеми живлення процесора.

BIOSTAR Z590GTA Ver. 5.0

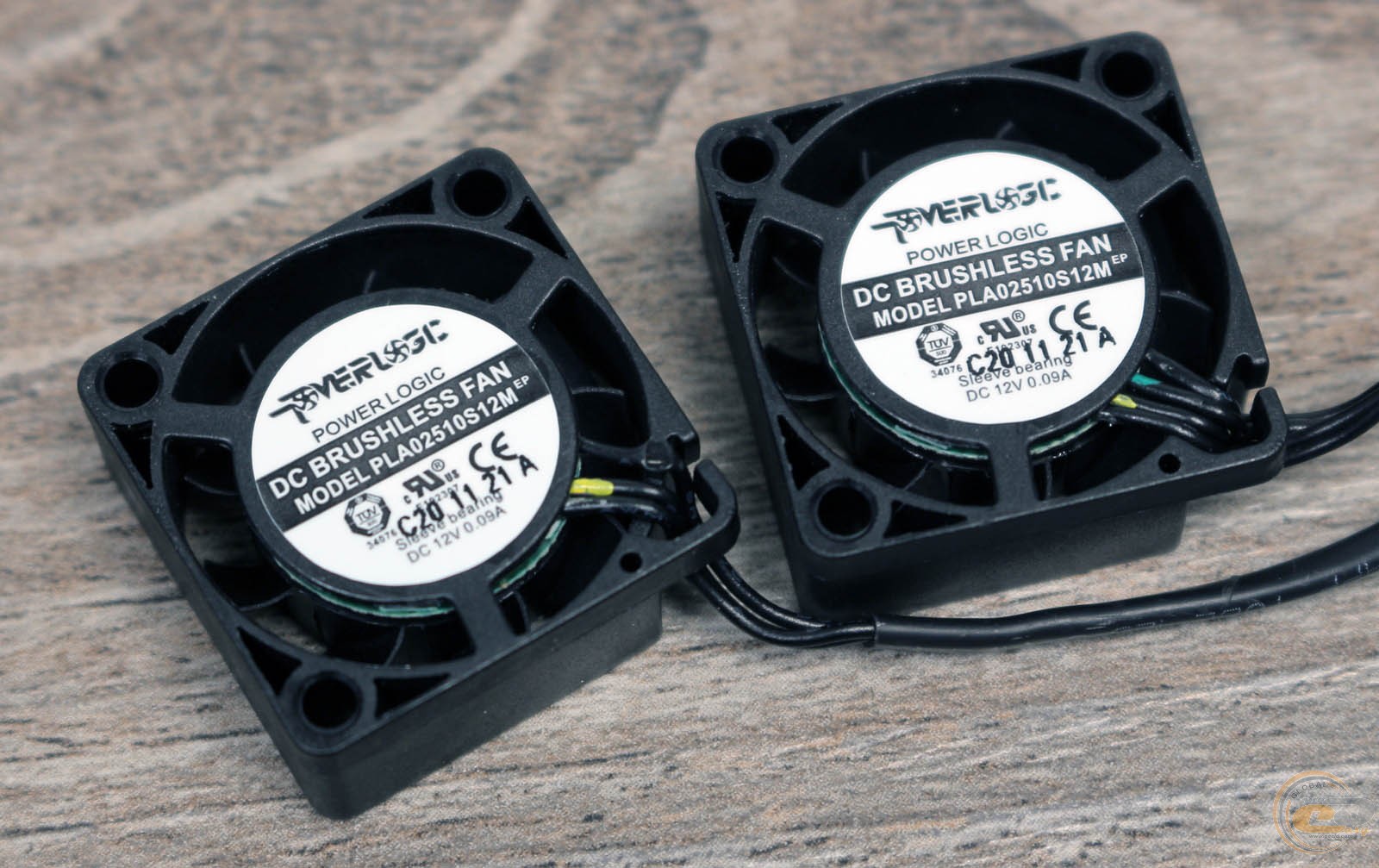

Верхній радіатор зони VRM укомплектований парою невеликих вентиляторів POWER LOGIC PLA02510S12M на базі простих підшипників ковзання. Вони використовуються для додаткового обдування процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 43°C (при розгоні - 44°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 43°C (при розгоні - 42°C);
  • бічний радіатор охолодження елементів підсистеми живлення процесора - 46°C (при розгоні - 49°C).

Отримані результати вказують на хорошу ефективність роботи встановленої системи охолодження.

Рівень шуму вентиляторів залежить від режиму роботи процесора. При повсякденних навантаженнях і в деяких стрес-тестах вони обертаються дуже тихо. Якщо завантажити процесор по повній, наприклад, тестом FPU, то вентилятори обертаються швидше і видають середній, не надто комфортний шум. В іграх при невисокому завантаженні ЦП вентилятори не виділяються на тлі інших компонентів, але додають високочастотну складову до загального шумового фону.

BIOSTAR Z590GTA Ver. 5.0

BIOSTAR Z590GTA Ver. 5.0

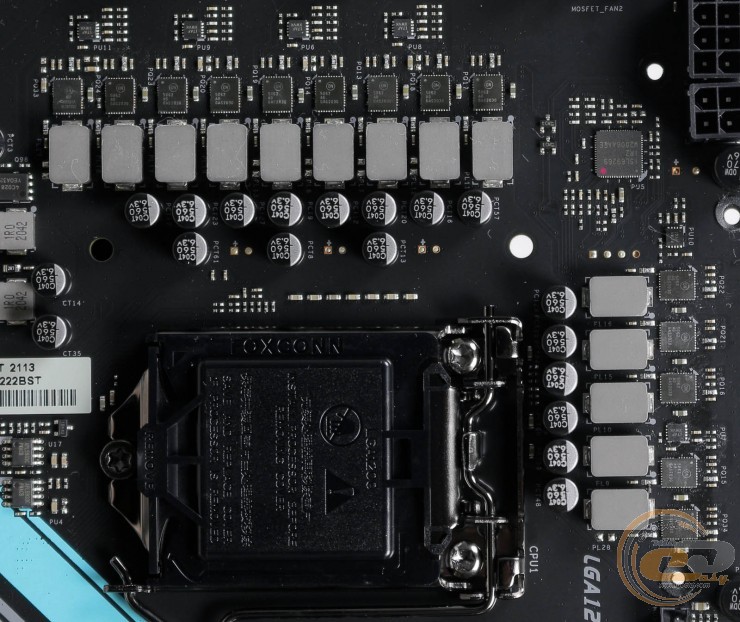

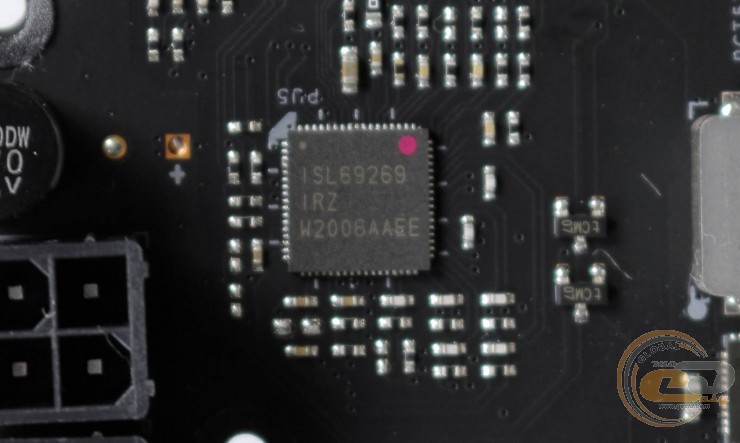

Живлення процесора здійснюється по 14-фазній схемі для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі та мікросхеми Dr. MOS ON Semiconductor 5062. Сам перетворювач заснований на цифровому ШІМ-контролері ISL69269.

BIOSTAR Z590GTA Ver. 5.0

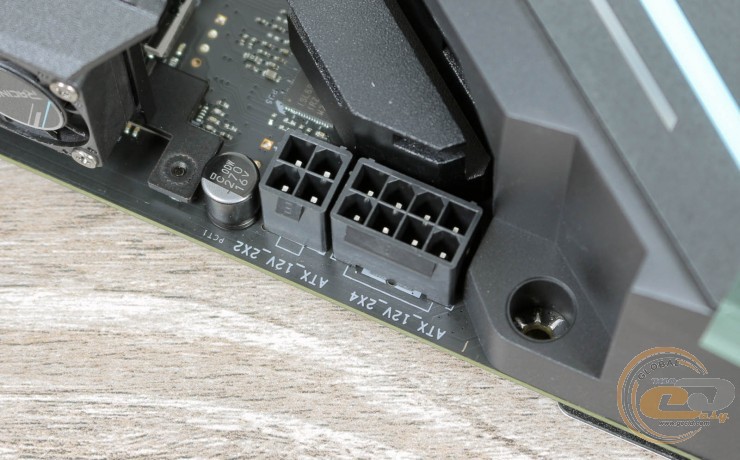

Живлення процесора здійснюється за допомогою пари роз'ємів ATX12V в 8- і 4-контактному виконанні.

BIOSTAR Z590GTA Ver. 5.0

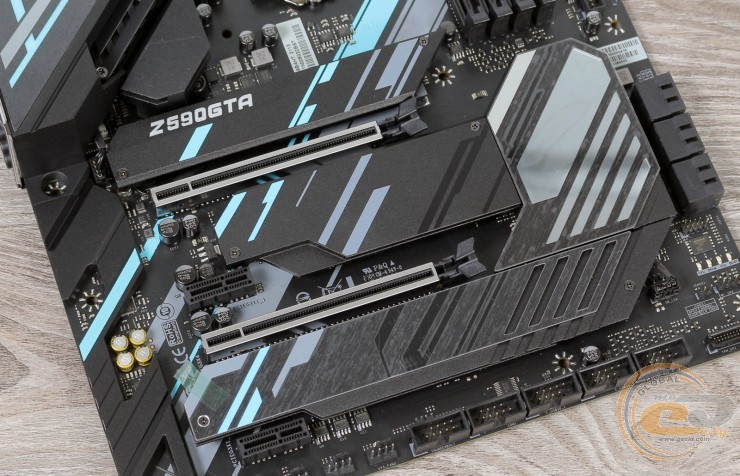

Для розширення функціональності материнської плати BIOSTAR Racing Z590GTA є всього чотири слоти:

  1. PCI Express 4.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х4);
  4. PCI Express 3.0 x1.

Незважаючи на формат ATX, виробник вирішив встановити лише чотири слоти розширення, щоб уникнути великої кількості обмежень щодо одночасного використання інтерфейсів.

BIOSTAR Z590GTA Ver. 5.0

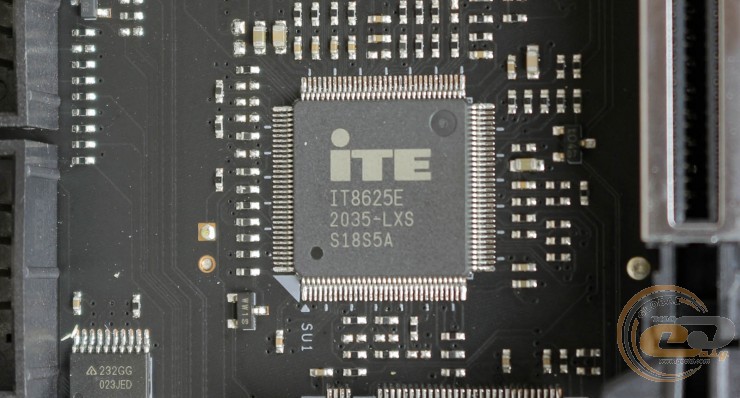

Можливості Multi I/O покладені на мікросхему ITE IT8625E, яка управляє роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

BIOSTAR Z590GTA Ver. 5.0

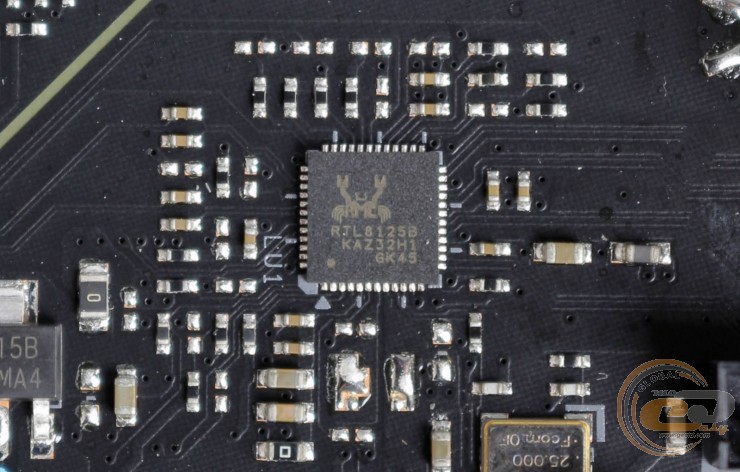

Для підтримки мережевих з'єднань слугує LAN-контролер Realtek RTL8125B з пропускною спроможністю до 2500 Мбіт/с.

BIOSTAR Z590GTA Ver. 5.0

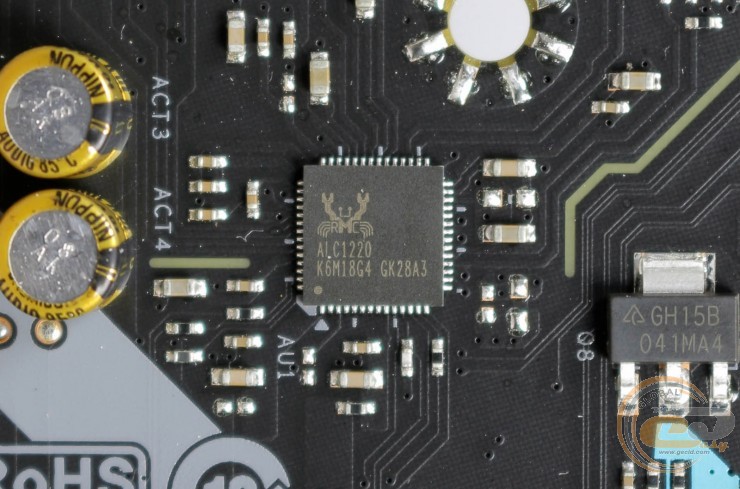

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC 1220. Вона містить японські аудіоконденсатори Nippon Chemicon і технологію екранування від наведень інших комплектуючих за допомогою захисної смуги.

BIOSTAR Z590GTA Ver. 5.0

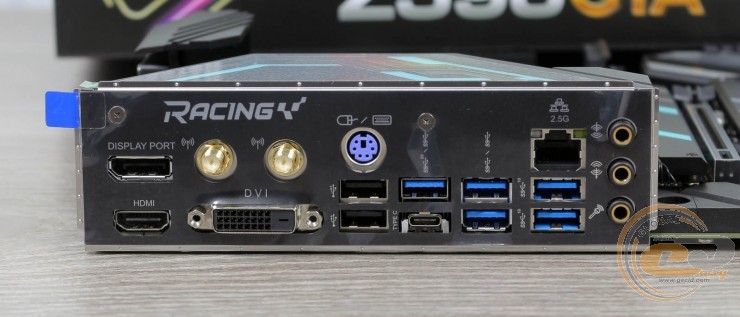

На інтерфейсну панель виведені такі порти:

  • 1 x PS/2 Combo;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x DVI-D;
  • 1 x RJ-45;
  • 1 x USB 3.2 Gen 2x2 Type-C;
  • 2 x USB 3.2 Gen 2 Type-A;
  • 3 x USB 3.2 Gen 1 Type-A;
  • 2 x USB 2.0 Type-A;
  • 3 x аудіопорти.

Дана конфігурація привертає підтримкою восьми портів USB, включаючи USB 3.2 Gen 2x2 Type-C, трьома відеовиходами і роз'ємами під антени модуля бездротових інтерфейсів, який доведеться купувати окремо. З мінусів виділимо незручне підключення багатоканальної акустики.

BIOSTAR Z590GTA Ver. 5.0

Можливості організації охолодження всередині системного корпуса дуже хороші. Є п'ять 4-контактних роз'ємів для підключення вентиляторів. Два з них слугують для системи охолодження CPU, а ще три використовуються для системних вентиляторів.
