Огляд материнської плати BIOSTAR RACING Z490GTA: нестандартний підхід

Завжди приємно, коли є величезний вибір материнських плат, які відрізняються між собою не тільки різноманітними можливостями, а й вартістю. Саме тому ми намагаємося знайомити вас з якомога більшою кількістю пропозицій, не обмежуючись виключно флагманськими моделями від топових виробників. Адже завжди цікаво поглянути на підхід до виробництва тих же материнських плат від менш відомих і популярних у нас вендорів. Візьмемо, наприклад, тайванську компанію BIOSTAR, продукція якої хоч і є рідкісним гостем у нашій тестовій лабораторії, але від цього не стає менш цікавою.

BIOSTAR RACING Z490GTA

Цього разу до нас на тестування приїхала материнська плата BIOSTAR RACING Z490GTA формату ATX на флагманському чіпсеті Intel Z490. Її не можна віднести до бюджетного сегменту. На даний момент її можна купити на нашому ринку за ціною від 6972 грн ($247), що відповідає ціновому позиціонуванню моделей з хорошим оснащенням від топових виробників. Давайте ж розберемося, чи відповідають її можливості ціні.

Специфікація

Модель

BIOSTAR RACING Z490GTA

Чіпсет

Intel Z490

Процесорний роз'єм

Socket LGA1200

Підтримка процесорів

Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium / Celeron десятого покоління для платформи Socket LGA1200

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4400 + (OC) МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / х8+х8)

3 x PCI Express 3.0 x1

1 x M.2 2230 Key E (для модуля бездротових інтерфейсів)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA та PCIe x4) (M2M_32G_1)

1 x M.2 Socket 3 (M.2 2260, M.2 2280; SATA та PCIe x4) (M2M_32G_2)

6 x SATA 6 Гбіт/с

RAID 0, 1, 5, 10

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC1150

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентилятора CPU (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DisplayPort

1 x D-Sub

2 x PS/2

1 x RJ45

2 x USB 2.0

4 x USB 3.2 Gen 1

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x Thunderbolt

1 x COM

1 x TPM

BIOS

UEFI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

BIOSTAR
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

BIOSTAR RACING Z490GTA BIOSTAR RACING Z490GTA

Материнська плата BIOSTAR Z490GTA постачається в картонній коробці з відмінним інформаційним наповненням, яке повністю відображає її ключові особливості та переваги. Окремо відзначена розширена 5-річна гарантія, хоча не всі магазини згадують про цю важливу особливість.

BIOSTAR RACING Z490GTA

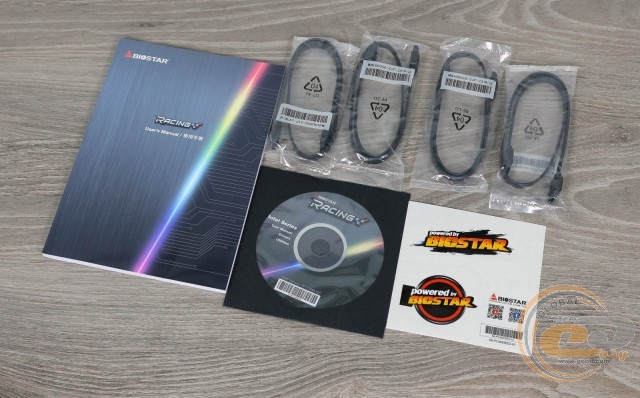

У коробці постачається тільки стандартний набір аксесуарів у вигляді диска з драйверами і утилітами, інструкції користувача і чотирьох SATA-шлейфів.

Дизайн і особливості плати

BIOSTAR RACING Z490GTA

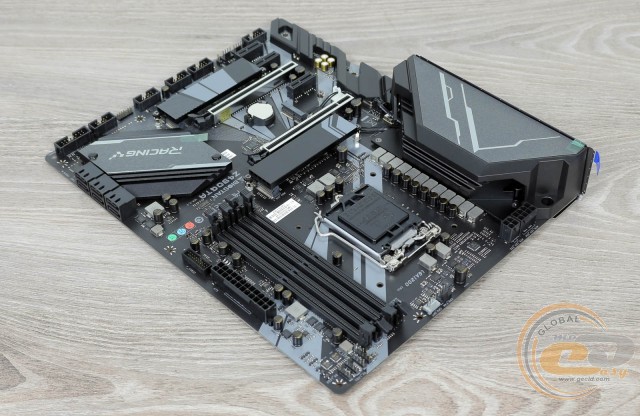

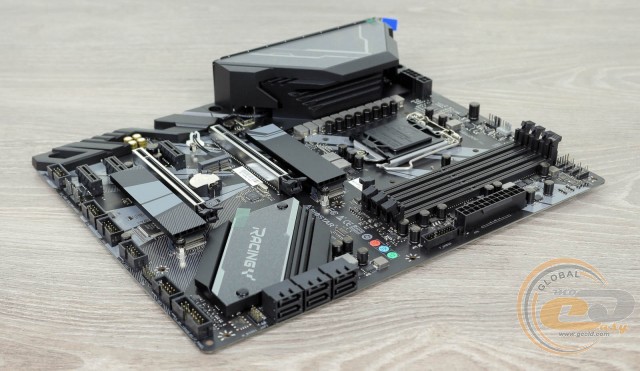

Позначити своє враження від дизайну BIOSTAR Z490GTA можна дуже просто: строго і стримано. До переваг такого підходу віднесемо використання чорної друкованої плати і універсального дизайну.

З цікавого виділимо встановлену заглушку інтерфейсної панелі, захисний кожух по лівому боці, два радіатори для накопичувачів і посилені слоти PCIe 3.0 x16. У цілому на даному етапі все виглядає більш ніж гідно.

BIOSTAR RACING Z490GTA

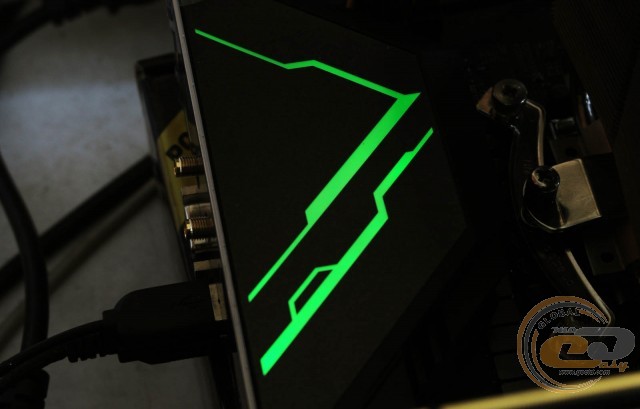

Звичайно ж, сучасна материнська плата не могла обійтися без підсвічування, якої в даному разі оснащений кожух над інтерфейсної панеллю. Також є три колодки для підключення ілюмінації інших компонентів системи або світлодіодних стрічок.

BIOSTAR RACING Z490GTA

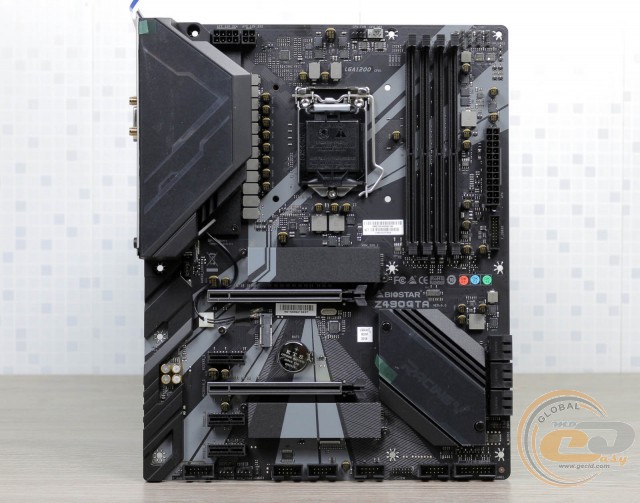

Компонування набортних елементів не викликала ніяких претензій: грамотне розташування всіх портів і роз'ємів не ускладнить процес збірки системи. Шкода, що DIMM-слоти обладнані засувками по обидва боки, але це ніяк не заважає, оскільки роз'єм для відеокарти знаходиться на достатній відстані.

BIOSTAR RACING Z490GTA

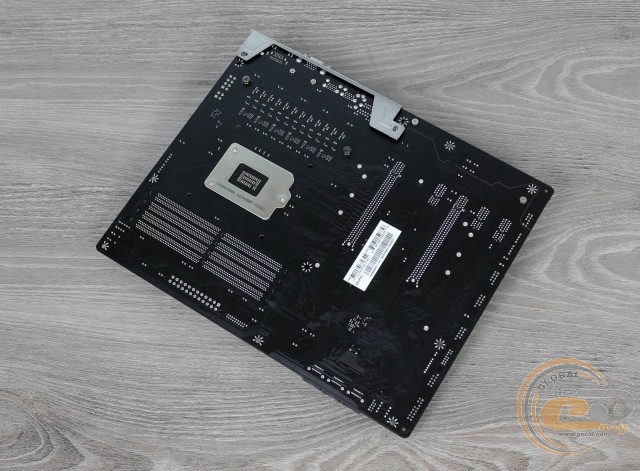

На звороті плати можна виявити не тільки стандартну опорну пластину процесорного роз'єму, а й пластикові кліпси кріплення чіпсетного радіатора, що трохи дивно для Intel Z490. Трохи пізніше перевіримо, як це позначиться на ефективності його охолодження.

BIOSTAR RACING Z490GTA

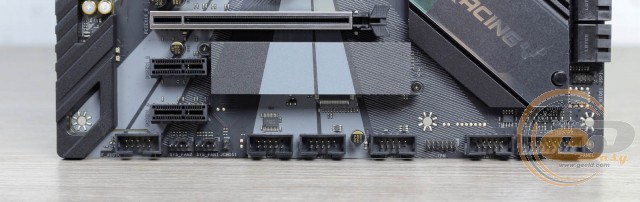

У нижній частині розташовані такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порти COM, Thunderbolt і TPM, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі реалізована підтримка шести USB 2.0: чотирьох внутрішніх і двох на інтерфейсній панелі.

BIOSTAR RACING Z490GTA

BIOSTAR RACING Z490GTA

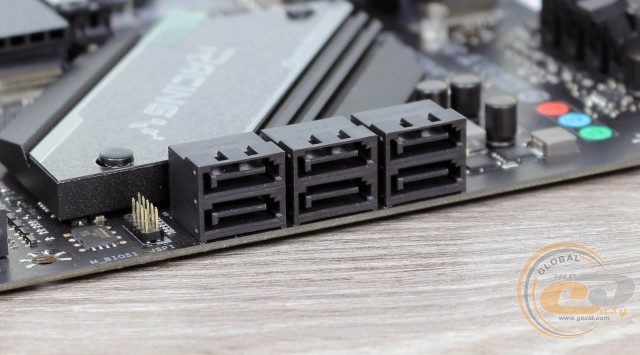

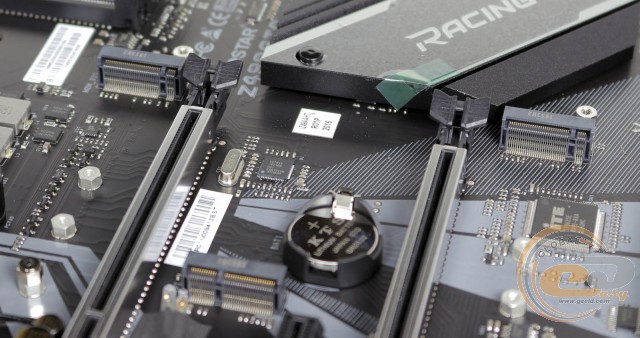

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній верхній слот M.2 Socket 3 (M2M_32G_1) ділить пропускну здатність з двома портами SATA 6 Гбіт/с (SATA_3U/3L) у разі встановлення накопичувача SATA.

BIOSTAR RACING Z490GTA

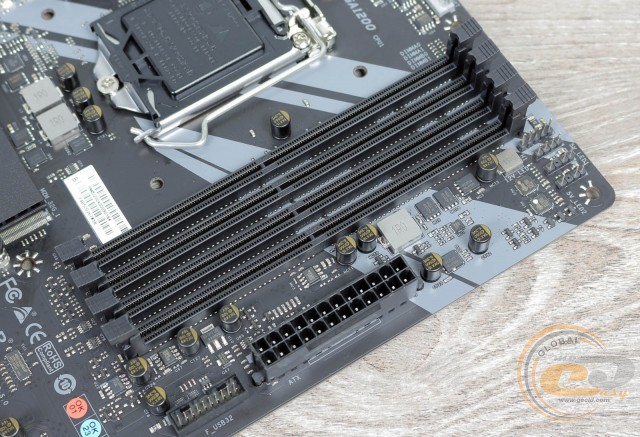

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.2 Gen 1. Усього на платі передбачено шість цих інтерфейсів: два внутрішніх і чотири зовнішніх.

BIOSTAR RACING Z490GTA

BIOSTAR RACING Z490GTA

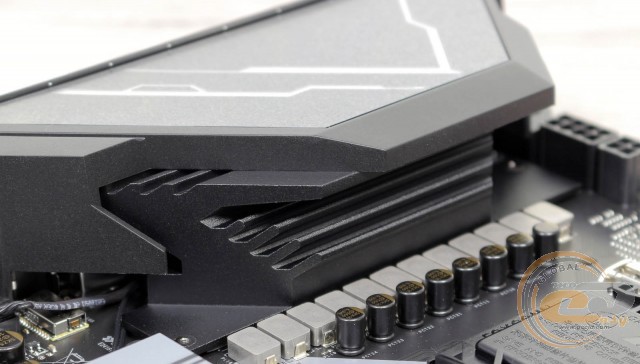

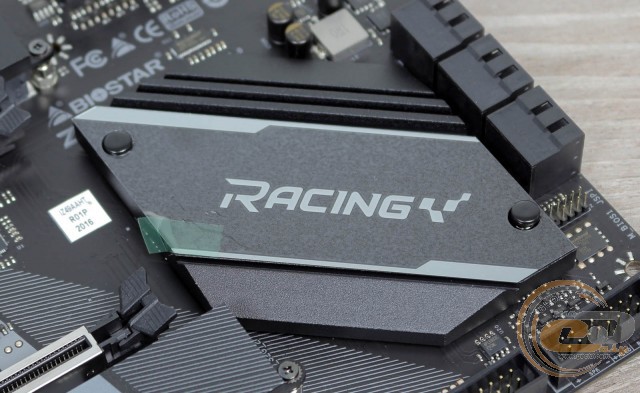

Система охолодження складається з двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel Z490, а другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 35°C (при розгоні - 35°C);
  • радіатор охолодження елементів підсистеми живлення процесора - 49°C (при розгоні - 56°C);
  • польові транзистори без радіатора - 44°C (при розгоні - 46°C);
  • бічні / верхні дроселі підсистеми живлення - 55/41°C (при розгоні - 56/43°C).

Ефективність охолодження знаходиться на хорошому рівні, і переживати з приводу перегріву ключових компонентів підсистеми живлення не доведеться.

BIOSTAR RACING Z490GTA

BIOSTAR RACING Z490GTA

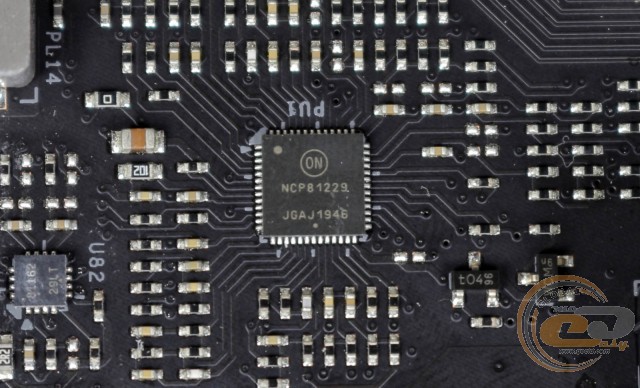

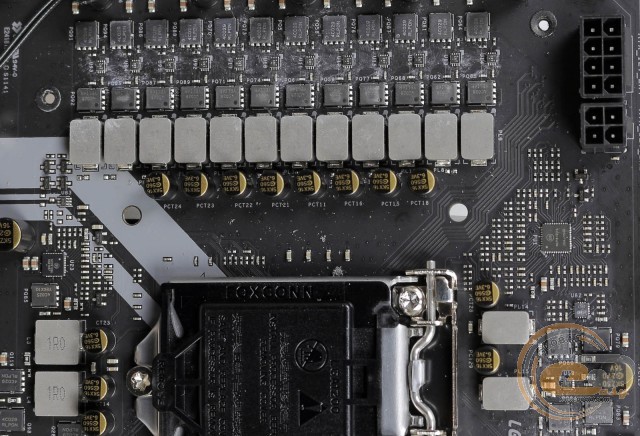

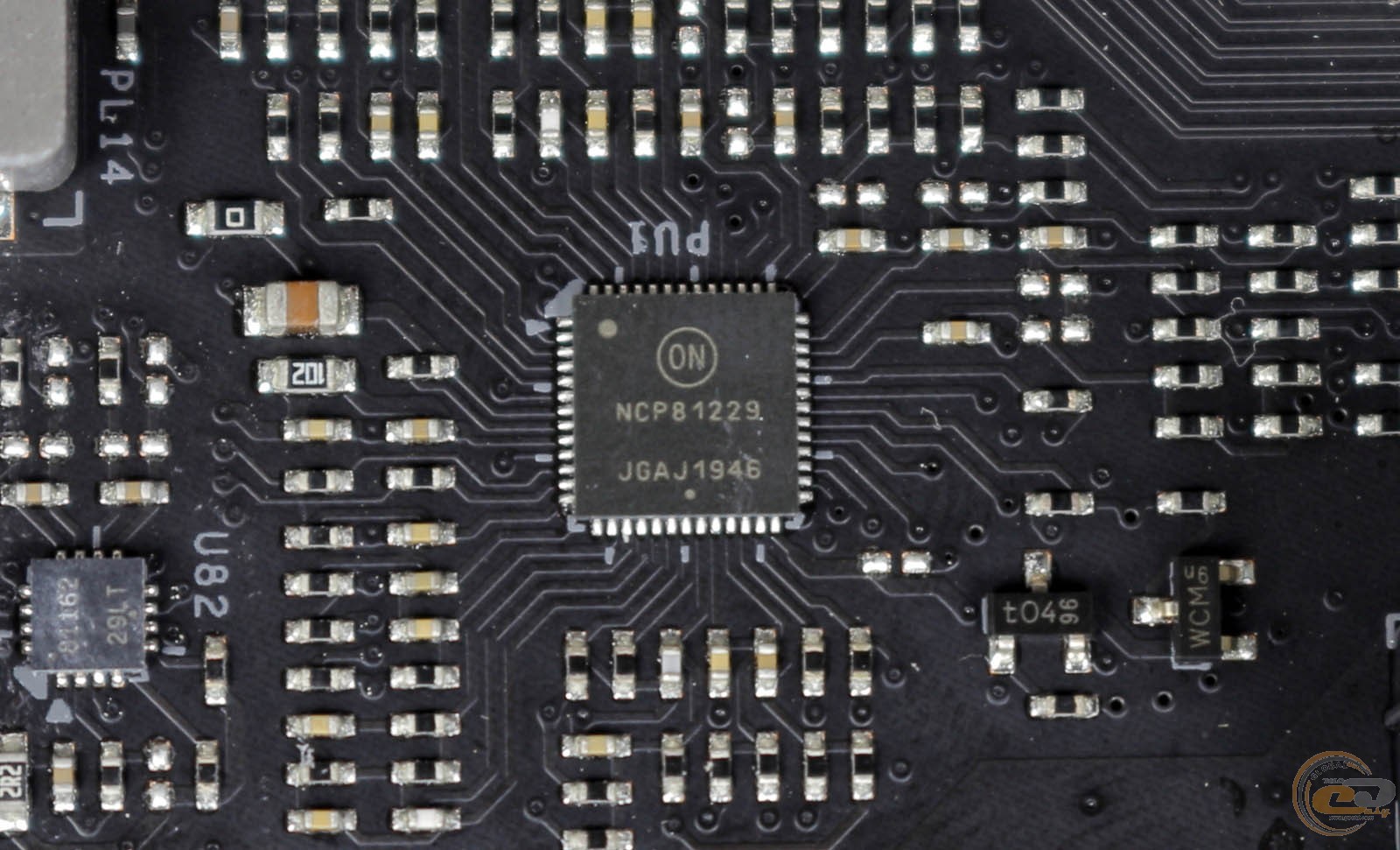

Живлення процесора здійснюється за 12+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база складається з твердотільних конденсаторів, феритових дроселів та МОП-транзисторів 4C028N і 4C029N від ON Semiconductor. Сам перетворювач заснований на цифровому ШІМ-контролері ON Semiconductor 81229.

BIOSTAR RACING Z490GTA

Живлення процесора реалізовано за допомогою пари роз'ємів ATX12V в 8- і 4-контактному виконанні.

BIOSTAR RACING Z490GTA

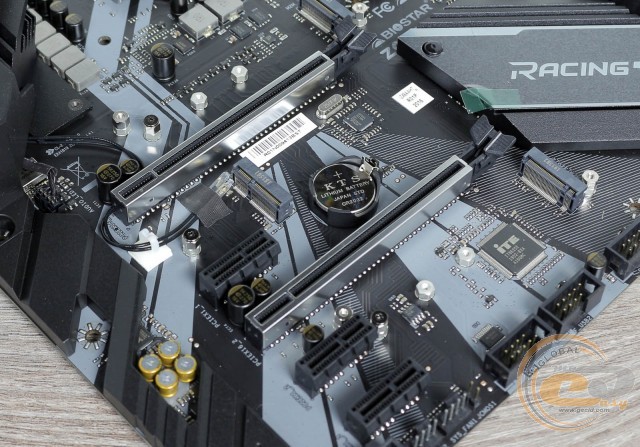

Для розширення функціональності материнської плати BIOSTAR RACING Z490GTA є п'ять слотів:

  1. PCI Express 3.0 x16 (у режимі х16 або х8);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (у режимі х8);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x1.

Підтримуються мультиграфічні зв'язки відеоприскорювачів AMD і NVIDIA. При бажанні можна підключити дві відеокарти з трьохслотовою системою охолодження, а посилена конструкція роз'ємів витримає масивні топові моделі.

BIOSTAR RACING Z490GTA

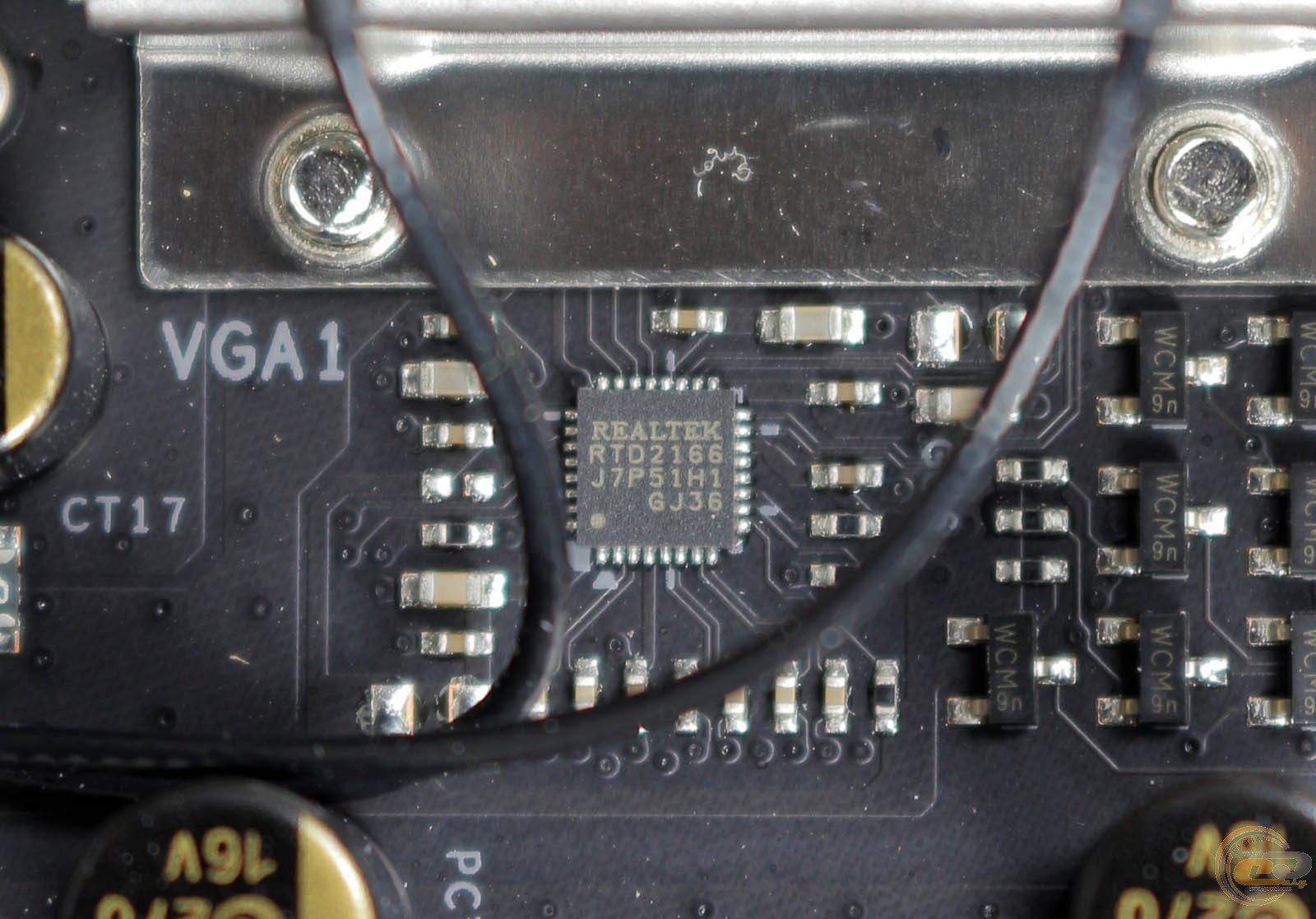

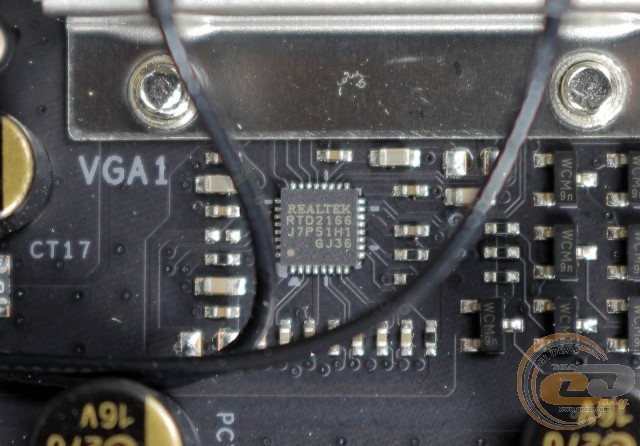

Якщо ж ви вирішили скористатися можливостями iGPU, то у вашому розпорядженні будуть порти HDMI, DisplayPort і D-Sub. За коректну роботу останнього відповідає контролер Realtek RTD2166.

BIOSTAR RACING Z490GTA

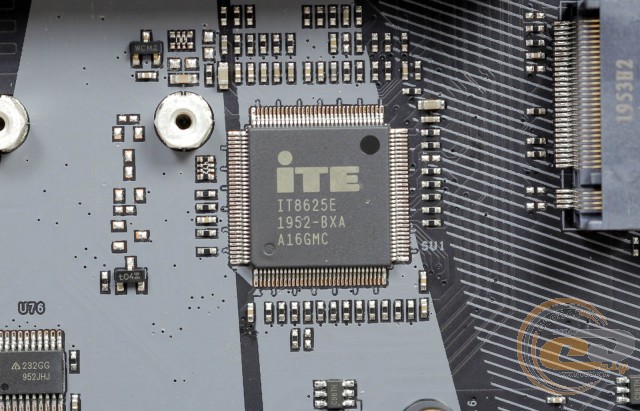

Можливості Multi I/O покладені на мікросхему ITE IT8625E, яка управляє роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

BIOSTAR RACING Z490GTA

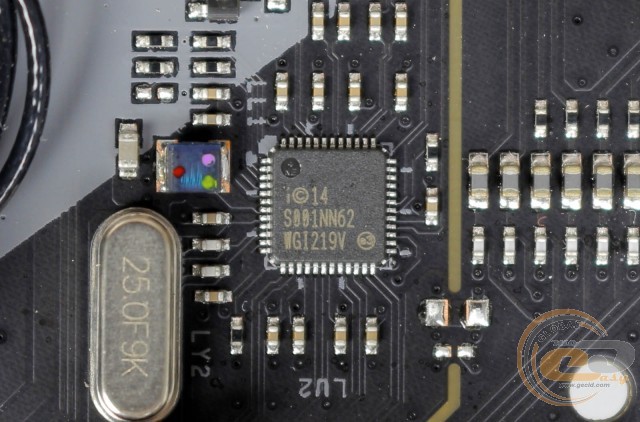

Для підтримки мережних з'єднань слугує LAN-контролер Intel WGI219V з максимальною пропускною здатністю 1 Гбіт/с. Також реалізована підтримка технології Super LAN Surge Protection для захисту від стрибків напруги.

BIOSTAR RACING Z490GTA

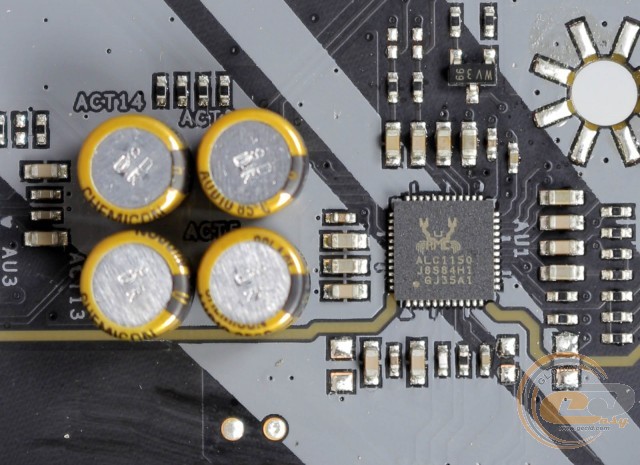

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC1150. У його обв'язки використовуються якісні аудіоконденсатори.
