Огляд і тестування материнської плати BIOSTAR Hi-Fi A88W 3D
18-11-2013
Даним оглядом ми продовжуємо знайомити вас із новими материнськими платами, випущеними напередодні анонсу APU лінійки AMD Kaveri. Цього разу мова йтиме про новинку від компанії BIOSTAR, яка основана на флагманському чіпсеті AMD A88X і, як неважко здогадатися з її назви, орієнтована в першу чергу на любителів високоякісно звуку. Давайте ж подивимося, чим ще здатна привабити покупця BIOSTAR Hi-Fi A88W 3D. За традицією почнемо з вивчення таблиці її специфікації.
Специфікація материнської плати BIOSTAR Hi-Fi A88W 3D:
Виробник |
BIOSTAR |
|
Модель |
Hi-Fi A88W 3D (rev 5.x) |
|
Чіпсет |
AMD A88X |
|
Процесорний роз’єм |
Socket FM2+ |
|
Підтримувані процесори |
AMD A / AMD Athlon |
|
Частота використовуваної пам'яті |
2600(O.C.) / 2400(ОС) / 2133 / 1866 / 1600 / 1333 / 1066 / 800 МГц |
|
Підтримка пам'яті |
4 x 1.5V DDR3 DIMM слоти з підтримкою до 64 ГБ пам'яті |
|
Слоти розширення |
1 x PCI Express 3.0 x16 (CPU) 1 x PCI Express 2.0 x16 (PCH) |
x16 x16+x4 |
2 x PCI Express 2.0 x1 2 x PCI |
||
Дискова підсистема |
Чіпсет AMD A88X підтримує: 8 x SATA 6 Гбіт/с Підтримка RAID 0, 1, 5, 10 |
|
LAN |
1 x Realtek RTL8111G (10/100/1000 Мб/с) |
|
Звукова підсистема |
Кодек Realtek ALC892 8-канальний звук S/PDIF Out |
|
Живлення |
24-контактний роз’єм живлення ATX 4-контактний роз’єм живлення ATX12V |
|
Вентилятори |
2 x роз’єми вентиляторів CPU (4-пін) 3 x роз’єми системних вентиляторів (4-пін) |
|
Охолодження |
Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на MOSFET |
|
Зовнішні порти I/O |
1 x HDMI 1 x DVI-I 1 x D-Sub 1 x LAN (RJ45) 2 x USB 3.0 4 x USB 2.0 6 x аудіопортів 1 х PS/2 (для підключення клавіатури) |
|
Внутрішні порти I/O |
1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-пін) 2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 8 x SATA 6 Гбіт/с 1 x COM 1 x конектор виведення звуку на передню панель 1 x блок конекторів передньої панелі 1 x джампер для скидання CMOS 1 х роз’єм CIR 1 x S/PDIF Out 1 x індикатор POST-кодів 1 х клавіша ввімкнення 1 х клавіша перезавантаження |
|
BIOS |
64 Mb AMI UEFI BIOS |
|
Комплектація |
інструкція користувача брошура з описом гарантії диск із драйверами та утилітами 4 x кабелі SATA 1 х заглушка інтерфейсної панелі |
|
Форм-фактор, розміри, мм |
ATX 305 х 235 |
|
Сайт виробника |
BIOSTAR |
Упаковка та комплектація

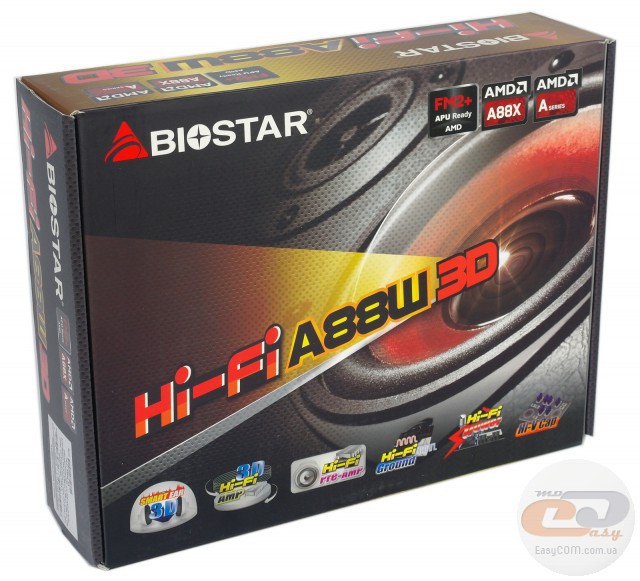

Материнська плата BIOSTAR Hi-Fi A88W 3D постачається в картонній коробці стандартних розмірів, прикрашеній кольоровою поліграфією. Що стосується ключової інформації, то на лицьовій стороні знаходиться найменування компанії виробника, назва новинки, а також ряд логотипів, що підкреслюють упор моделі на високоякісний звук.
На звороті присутній докладний опис ключових переваг звукової підсистеми тестованого рішення:
- Hi-Fi AMP 3D - вбудований 3D-підсилювач, який забезпечує можливість підключення навушників з імпедансом до 600 Ом і чутливістю понад 100 дБ. Це дозволяє одержати динамічний звук у широкому спектрі з чіткими деталями та мінімальними викривленнями, навіть при використанні звичайних навушників.
- Smart Ear 3D - дозволяє досягнути віртуальної 3D-панорами у звичайних навушниках, забезпечуючи унікальний об'ємний звук у музиці, фільмах і іграх.
- Hi-Fi Pre-AMP – вбудований у плату «препідсилювач» для збільшення гучності динаміків. Він здатний до двох разів підвищити рівень гучності, за умови використання HD-аудіовиходів.
- Hi-Fi Power і Hi-Fi Ground – комплекс заходів, застосованих у дизайні звукової підсистеми, що дозволяє досягнути мінімізації впливу електромагнітних перешкод і додатково поліпшити якість відтвореного аудіо.
- 3D Sound Field - містить у собі шість попередньо встановлених сценаріїв (Hi-Fi Theater, Hi-Fi Hall, Hi-Fi Game spots, Hi-Fi Studio, Hi-Fi Conference або Hi-Fi Bistro) для більш ефективного відтворення звуку залежно від використовуваних програм.
- Smart Ω – функція, яка самостійно визначає коефіцієнт підсилення навушників і автоматично призначає підходящий діапазон опору.
- Hi-V Cap – передбачає використання металізованих поліпропіленових плівкових конденсаторів Hi-V Cap на кожному каналі аудіосхеми. Індивідуальне компонування дозволяє досягнути низьких шумів, мінімальних викривлень і широкого діапазону відтворюваних частот.
- 15000V proof ESD – захист від можливих електростатичних розрядів при приєднанні навушників або гарнітури.
На додачу відзначена підтримка портів USB 3.0, а також наявність у комплекті поставки утиліти Smart Speed Lan, яка дозволяє в реальному часі моніторити мережевий трафік і керувати ним.

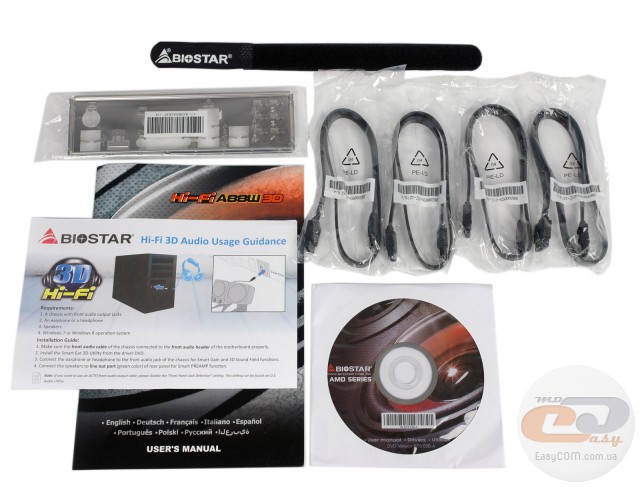

Комплект поставки BIOSTAR Hi-Fi A88W 3D виглядає наступним чином:
- диск з драйверами та утилітами;
- інструкція користувача;
- чотири SATA-шлейфи;
- заглушка інтерфейсної панелі.
Комплект поставки цілком стандартний, і його цілком вистачить для складання та подальшого використання системи.
Дизайн і особливості плати

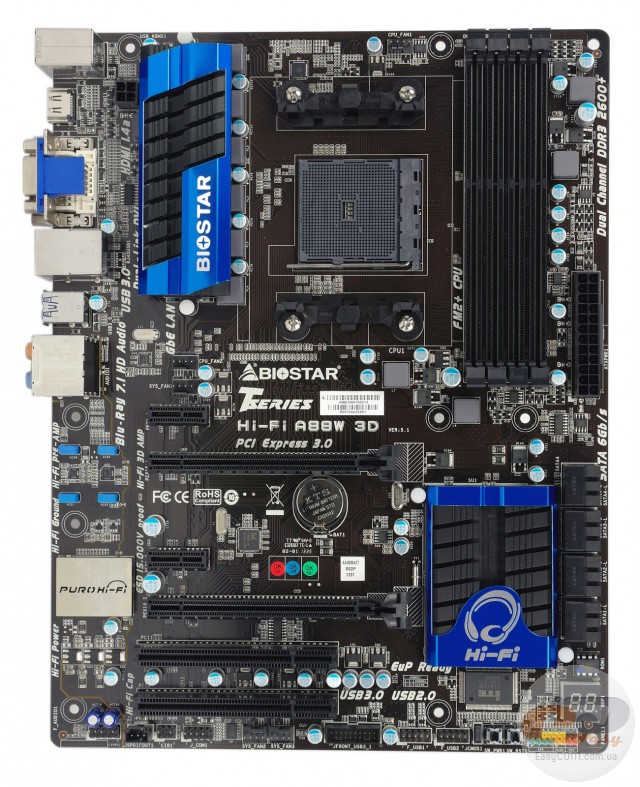

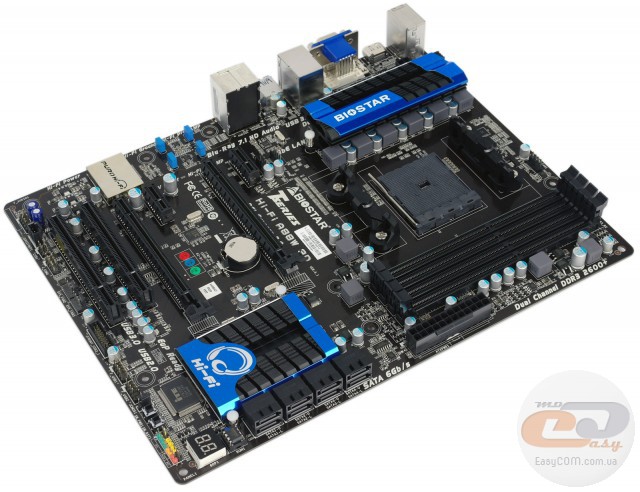

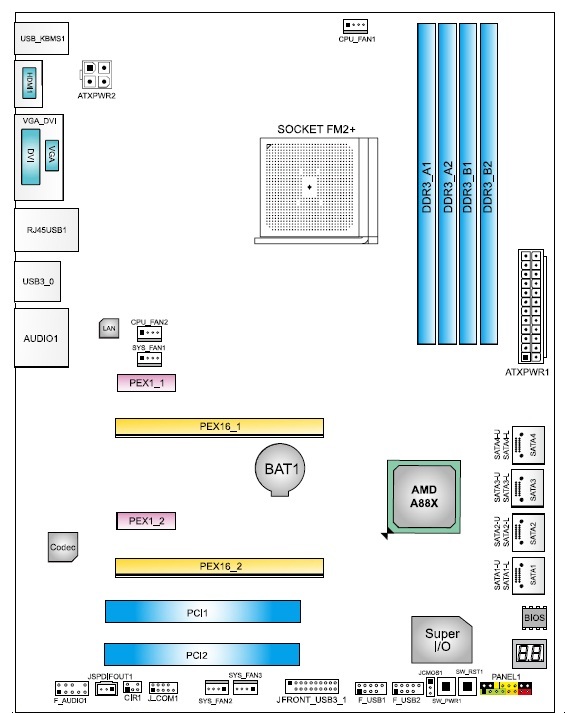

Материнська плата BIOSTAR Hi-Fi A88W 3D створена на друкованій платі темно-коричневого кольору формату ATX. Вона виглядає досить цікаво завдяки радіаторам оригінальної конструкції, які частково пофарбовані в синій колір. Говорячи про компонування набортних елементів, відзначимо, що все виконано просто відмінно: усі основні порти та роз’єми розташовані на оптимальних місцях, тому ніяких проблем при складанні системи у вас не виникне.

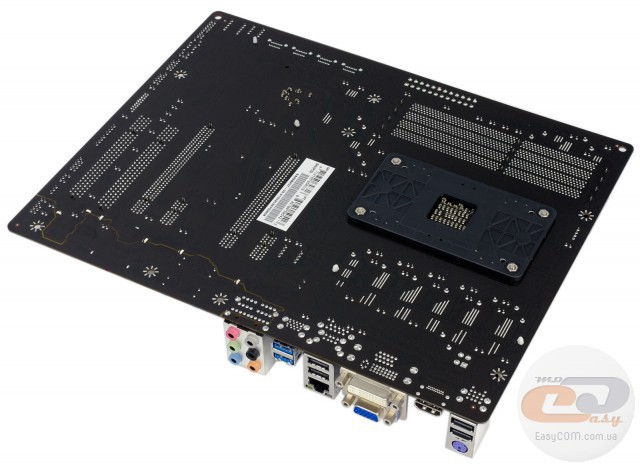

Зворотна сторона друкованої плати привертає увагу наявністю стандартної опорної пластини процесорного роз’єму, а також пластиковими кліпсами кріплення радіаторів системи охолодження та смугою LED-підсвічування, що відокремлює область текстоліту зі звуковою підсистемою.

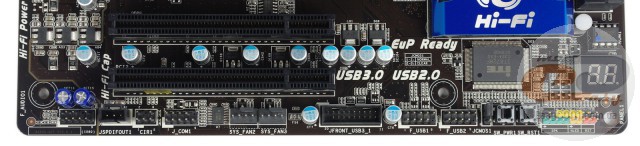

У нижній частині тестованої моделі розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF Out, порт COM, роз’єми для підключення системних вертушок, інфрачервоного датчика та фронтальної панелі, а також клавіші ввімкнення та перезавантаження системи й діагностичний індикатор POST-кодів. Також відзначимо, що в нижній частині розташувалися всі три колодки для активації портів USB 2.0 і USB 3.0. Усього на платі реалізована підтримка восьми портів USB 2.0: чотирьох внутрішніх та чотирьох на інтерфейсній панелі. Що ж стосується USB 3.0, то BIOSTAR Hi-Fi A88W 3D може похвалитися двома внутрішніми та двома зовнішніми портами. Робота всіх цих інтерфейсів забезпечена силами чіпсету AMD A88X.

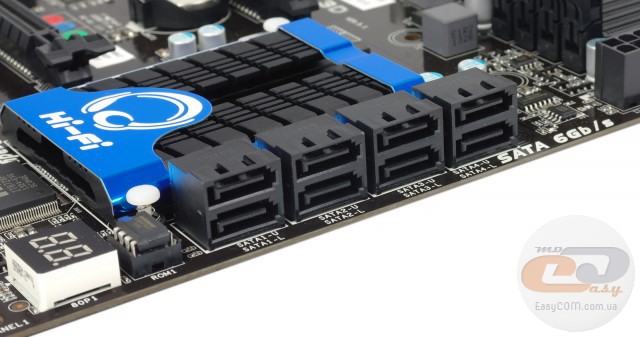

У правому куті новинки розмістилися вісім портів SATA 6 Гбіт/с. Усі вони реалізовані за допомогою чіпсету. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Завдяки тому, що вони розпаяні паралельно поверхні текстоліту, навіть найдовші плати розширення не зможуть ускладнити до них доступ.

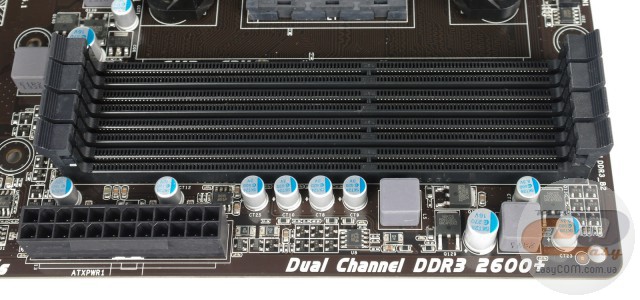

Героїня нашого огляду оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які обладнані засувками з обох боків. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації модулі необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються планки пам'яті, що функціонують на частотах від 800 до 2133 МГц у номінальному режимі та до 2600 МГц у розгоні.
Незважаючи на заявлену виробником підтримку 64 ГБ оперативної пам'яті, фактичний максимальний обсяг складе не більше 32 ГБ у зв'язку з відсутністю в продажі планок ємністю понад 8 ГБ. Однак і цього буде цілком достатньо для вирішення всіх поставлених користувачем завдань.

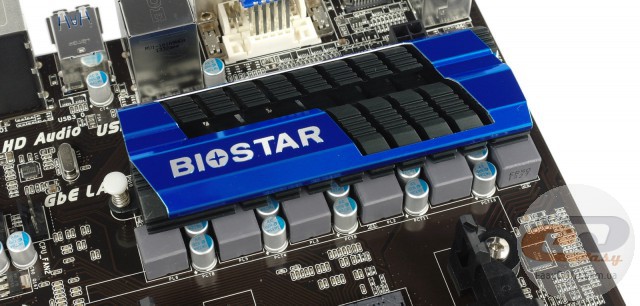

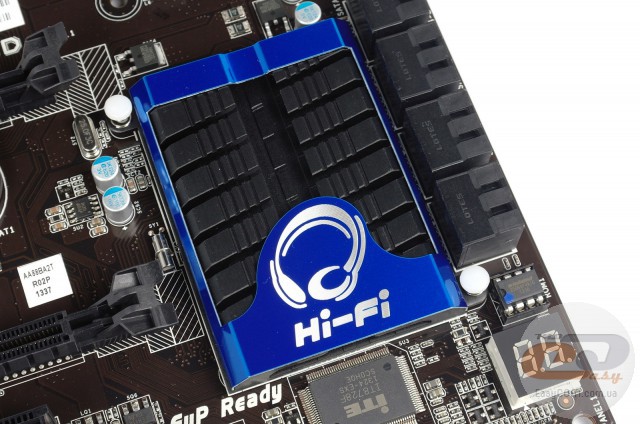

Система охолодження розглянутої новинки складається з двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету AMD A88X, тоді як другий накриває компоненти підсистеми живлення. В процесі тестування їхня температура не перевищувала 43,7°C, що є хорошим результатом.

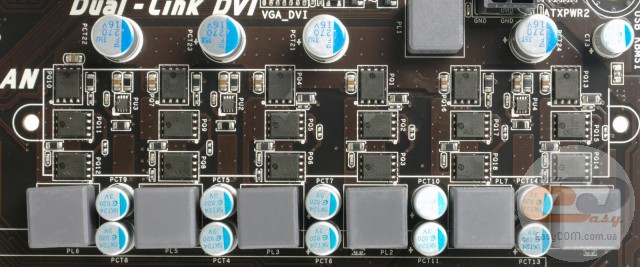

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на ШІМ-контролері 95712 P1P0, інформація про який відсутня у широкому доступі. Що стосується елементної бази, то вона містить у собі твердотільні конденсатори, дроселі з феритовим осердям, а також польові транзистори з низьким опором каналу (Low RDS(on) P-Pak). Для подачі напруги живлення призначені основний 24-контактний і додатковий 4-контактний роз’єми.

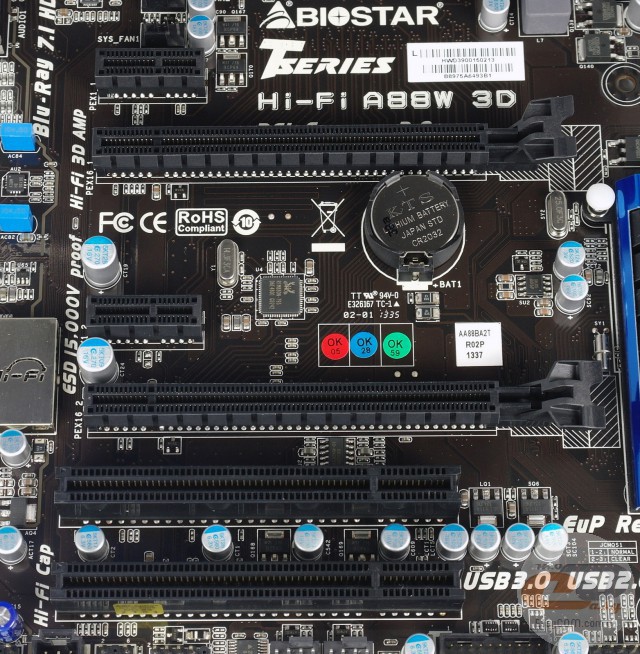

Для розширення функціональності материнської плати BIOSTAR Hi-Fi A88W 3D у розпорядженні користувача є шість слотів:
- PCI Express 2.0 x1;
- PCI Express 3.0 x16 (у режимі х16);
- PCI Express 2.0 x1;
- PCI Express 2.0 x16 (у режимі х4);
- PCI;
- PCI.
Слід уточнити, що перший роз’єм PCI Express х16 підтримує специфікацію PCI Express 3.0 лише у випадку встановлення процесора для роз’єму Socket FM2+. Першими подібними рішеннями стануть моделі лінійки AMD Kaveri. У випадку монтажу CPU / APU серій AMD Trinity або AMD Richland, даний роз’єм буде відповідати стандарту PCI Express 2.0.
Виходячи із запропонованих виробником варіантів, стає зрозуміло, що, незважаючи на підтримку технології AMD CrossFireX, тестована новинка найбільш схильна до використання саме з однією відеокартою. При встановленні двох графічних адаптерів лінії розподіляються за схемою x16+x4, що не дозволить повною мірою розкрити потенціал подібної зв'язки.
У цілому ж відзначимо досить широкі можливості підключення додаткових карт розширення з інтерфейсами PCI Express і PCI.

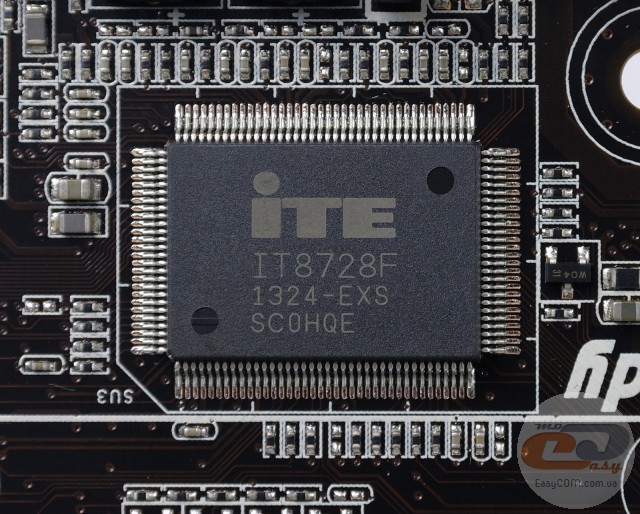

Можливості Multi I/O реалізовані за допомогою мікросхеми ITE IT8728F, яка керує роботою вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

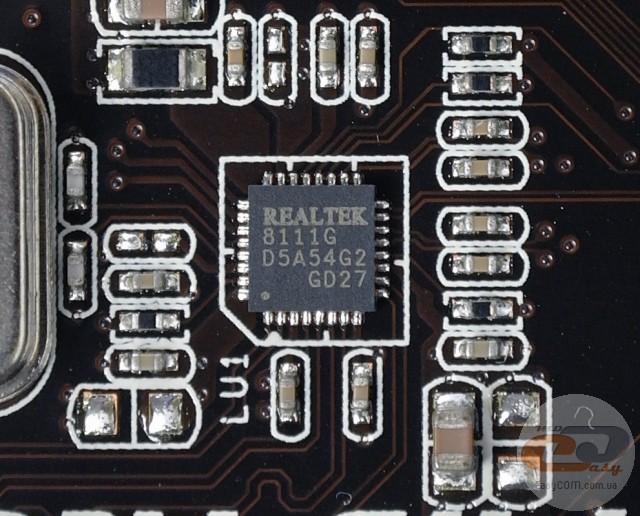

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111G. Також для користувачів доступна утиліта Smart Speed Lan, яка дозволяє контролювати розподіл мережевих ресурсів між програмами в режимі реального часу.

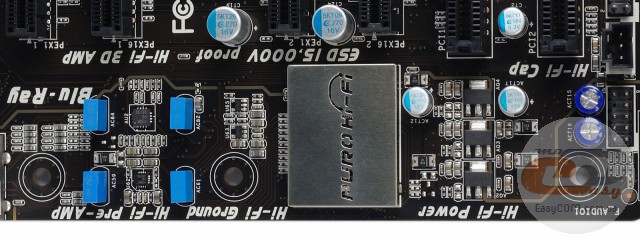

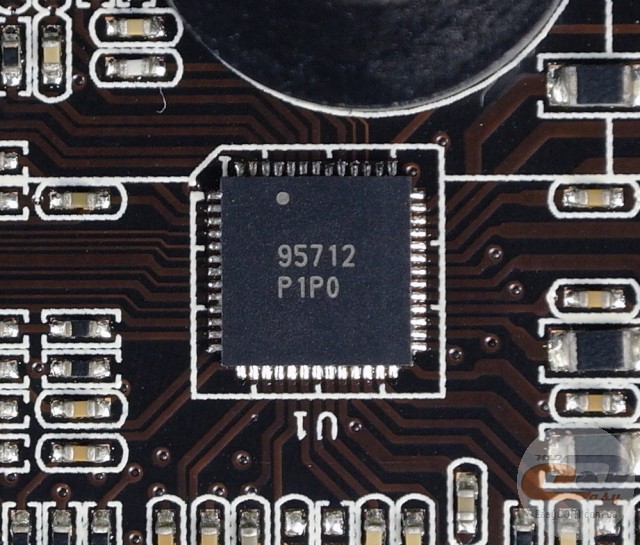

Як ми вже згадували, однією з ключових переваг BIOSTAR Hi-Fi A88W 3D є її звукова підсистема, до складу якої, крім аудіокодека Realtek ALC892, входять два підсилювачі: один з маркуванням 36135 3H, а інший - 36136 3H. В парі з кожним із них працюють по два плівкові та два електролітичні конденсатори. Не зайвим буде нагадати про підтримку студійних навушників з імпедансом до 600 Ом, а також про наявність захисного екрану з приємним синім підсвічуванням навколо області зі звуковою підсистемою, який використовується для додаткового захисту компонентів аудіопідсистеми від негативного впливу з боку інших елементів материнської плати.

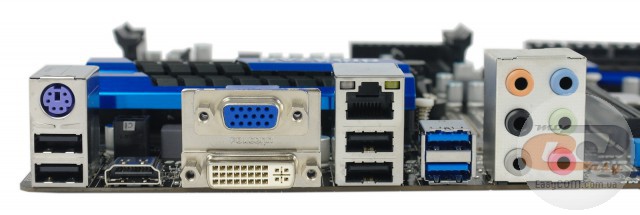

На інтерфейсну панель моделі BIOSTAR Hi-Fi A88W 3D виведені наступні порти:
- 1 x HDMI;
- 1 x D-Sub;
- 1 x DVI-I;
- 1 x PS/2 порт для клавіатури;
- 1 x LAN (RJ45);
- 2 x USB 3.0;
- 4 x USB 2.0;
- 6 x аудіопортів.
Конфігурація інтерфейсної панелі вийшла стандартною, але в той же час цілком достатньої для сучасної материнської плати. До основних її переваг можна віднести присутність великої кількості портів USB, трьох відеовиходів, а також шести аудіопортів для зручного підключення зовнішніх акустичних систем.
Для організації охолодження на материнській платі BIOSTAR Hi-Fi A88W 3D є в наявності п'ять роз’ємів для підключення вентиляторів, два з яких служать для системи охолодження CPU, а три інші призначені для приєднання системних вертушок. Відповідно до сучасних вимог усі роз’єми 4-контактні, що дозволить керувати швидкістю обертання підключених пропелерів ШІМ-методом.
UEFI BIOS

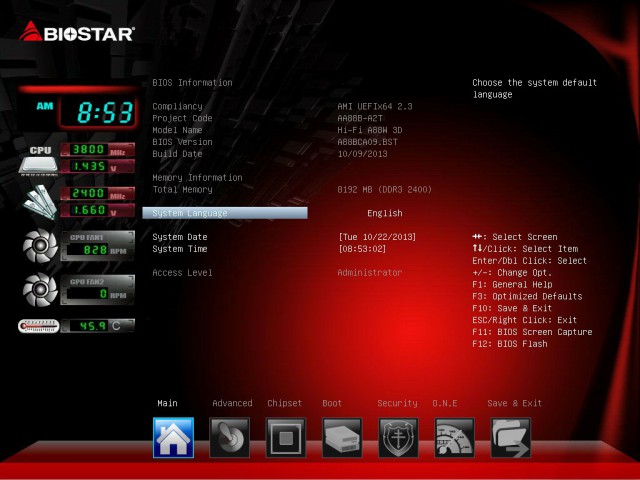

Тестована новинка використовує сучасний попередній завантажувач, оснований на графічному інтерфейсі UEFI. На його головний екран виводиться інформація про загальний обсяг, поточну частоту і напругу оперативної пам'яті, частоту та напругу CPU, температуру, а також про швидкість обертання підключених вентиляторів.
Перехід між розділами UEFI BIOS здійснюється за допомогою клацання мишею по ярликах у нижній частині екрану.

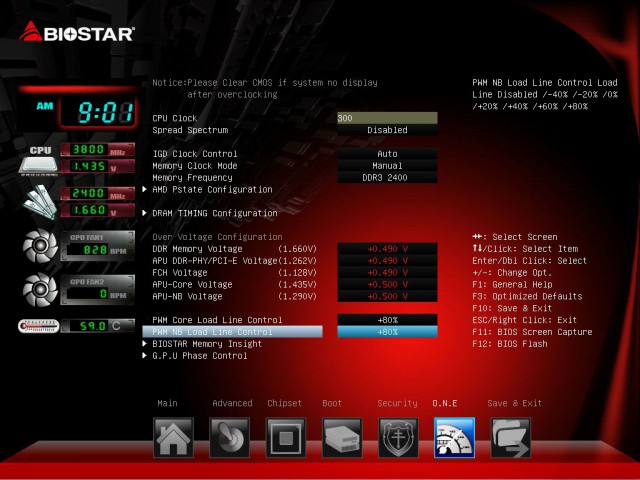

Основна частина налаштувань, які стосуються роботи системи, знаходиться в розділі «O.N.E», де користувач може регулювати напругу на основних компонентах, а також ряд інших параметрів.

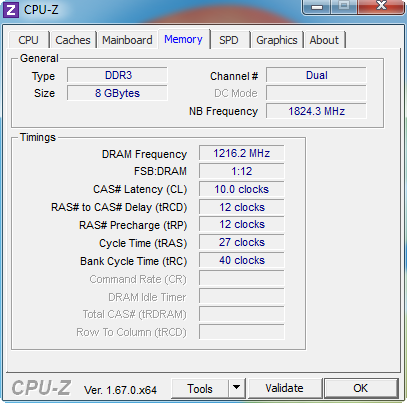

Множник частоти пам'яті дозволяє змінювати швидкість встановлених модулів у межах від 800 МГц до 2400 МГц, хоча в специфікації заявлена максимальна частота 2600 МГц.

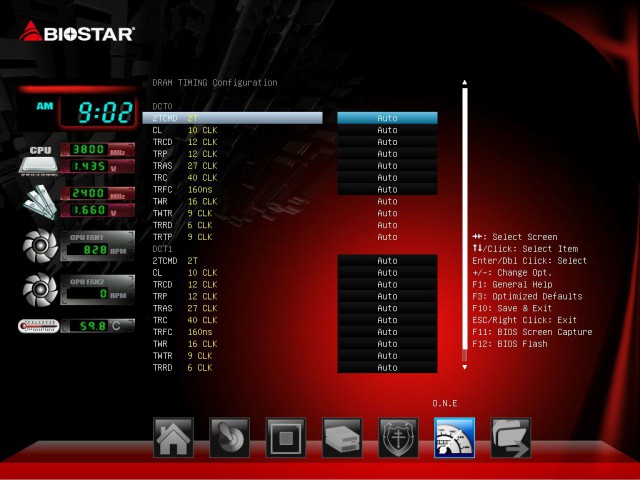

Також, при необхідності, можна одержати доступ до регулювань затримок пам'яті.
Налаштування, необхідні для оптимізації системи, зведені в таблицю:
Параметр |
Назва меню |
Діапазон |
Крок |
|
Maximum Payload |
128 – 4096 |
128 |
|
Maximum Read Request |
128 – 4096 |
128 |
Частота системної шини |
CPU Clock |
100 – 300 |
1 |
Частота оперативної пам'яті |
Memory Frequency |
800 – 2400 |
|
Таймінги оперативної пам'яті |
DRAM Configuration |
tCL, tRCD, tRP, tRAS, CR,tWR, tRFC, tRRD, tWTR, tRTP, tFAW, tCWL |
|
|
DDR Memory Voltage |
-0,250 – +0,490 |
0,050 |
|
APU DDR-PHY/PCI-E Voltage |
+0,010 – +0,490 |
0,010 |
|
FCH Voltage |
+0,010 – +0,490 |
0,010 |
|
APU-Core Vltage |
+0,020 – +0,500 |
0,020 |
|
CPU-NB Voltage |
+0,020 – +0,500 |
0,020 |
|
PWM Core Load Line Control |
-40% – +80% |
20 |
|
PWM NB Load Line Control |
-40% – +80% |
20 |

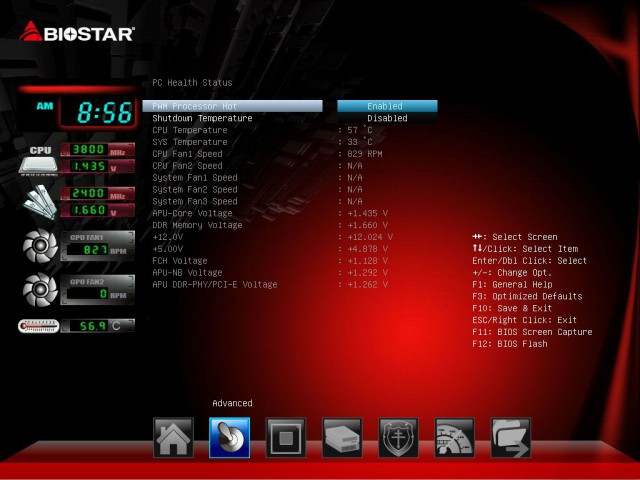

У підрозділі «PC Health Status» відкривається доступ до спостереження за температурою процесора та чіпсету, а також швидкістю обертання встановлених вентиляторів.
Крім цього, у даному підрозділі можна стежити за:
- напругою на ядрі процесора;
- напругою на модулях оперативної пам'яті;
- напругою на лініях живлення +12В і +5В.
Окремо варто відзначити відсутність можливості зміни процесорного множника, а також некоректну роботу функції зміни частоти системної шини, що, можливо, буде виправлено в наступних оновленнях прошивання BIOS.
Тестування
Для перевірки можливостей материнської плати BIOSTAR Hi-Fi A88W 3D використовувалося наступне обладнання:
APU |
AMD A10-5800K |
|
Кулер |
Scythe Mugen 3 Rev. B PCGH Edition |
|
Оперативна пам'ять |
2 x 4ГБ DDR3-2400 TwinMOS TwiSTER 9DHCGN4B-HAWP |
|
Відеокарта |
AMD Radeon HD 7660D |
|
Пристрій відеозахоплення |
AVerMedia Live Gamer Portable |
|
Жорсткий диск |
Seagate Barracuda 7200.12 ST3500418AS, 500 ГБ, SATA-300, NCQ |
|
Оптичний привід |
ASUS DRW-1814BLT SATA |
|
Блок живлення |
Seasonic X-560 Gold (SS-560KM Active PFC) |
|
Корпус |
CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув) |
Результати тестів

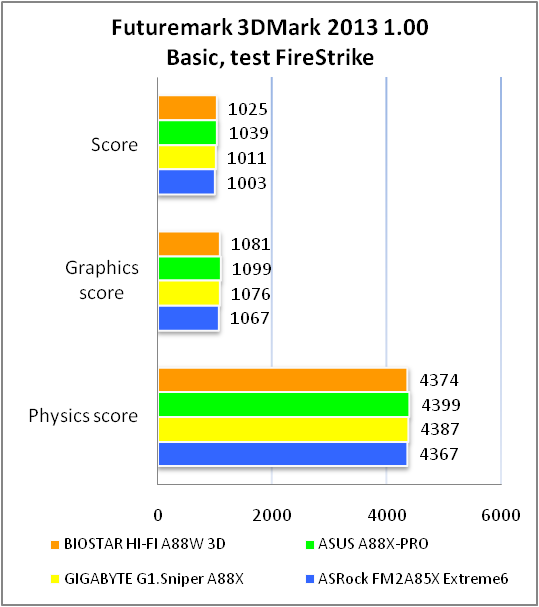

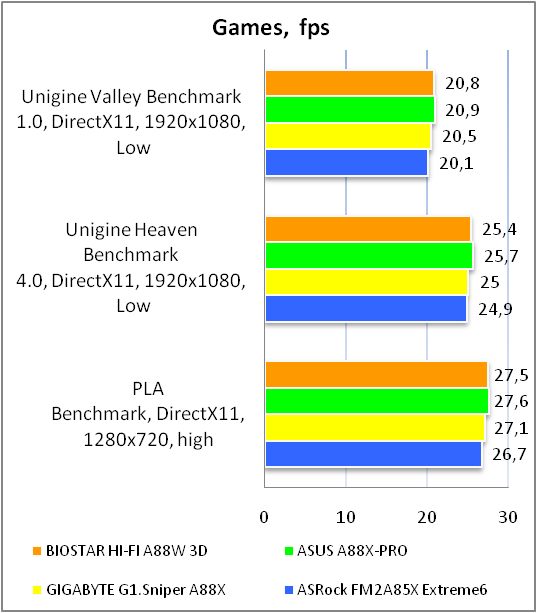

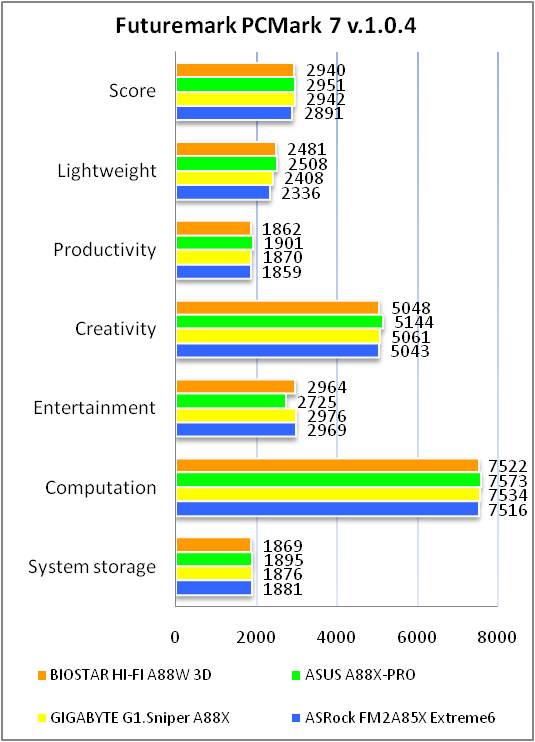

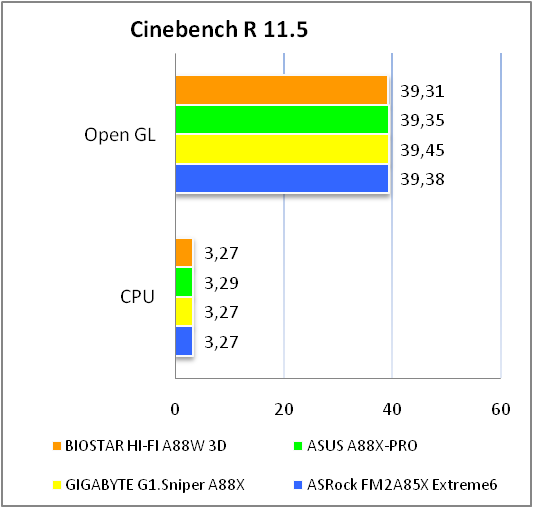

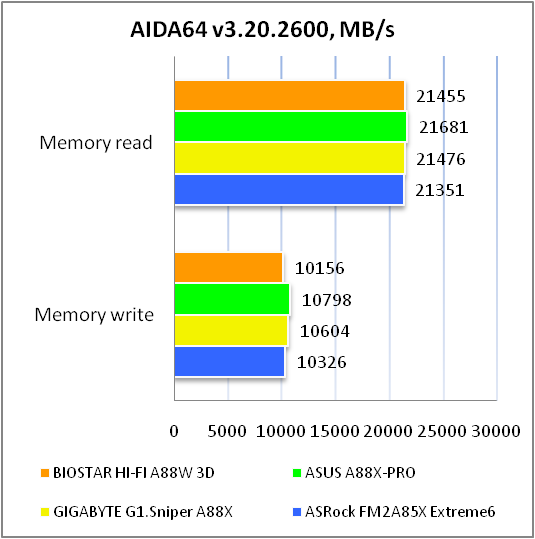

У процесі тестування BIOSTAR Hi-Fi A88W 3D показала продуктивність на рівні з конкурентами. Виходячи з отриманих результатів, можна зробити висновок про якісне виконання плати та хорошу оптимізацію налаштувань BIOS.
Можливості розгону
Як ми вже говорили вище, BIOS материнської плати не має змоги збільшення процесорного множника. А оскільки функції автоматичного розгону відсутні як в BIOS, так і в комплектному ПЗ, то нам вдалося змінити тільки частоту роботи оперативної пам'яті, яка в підсумку склала 2400 МГц.
Тестування звукового тракту на основі кодека Realtek ALC892
Звіт про тестування в RightMark Audio Analyzer
16-bit, 44,1 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.21, +0.14 |
Відмінно |
Рівень шуму, дБ (А) |
-86.2 |
Добре |
Динамічний діапазон, дБ (А) |
86.2 |
Добре |
Гармонійні викривлення, % |
0.0093 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-74.9 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.018 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-84.1 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.020 |
Добре |
Загальна оцінка |
|
Дуже добре |
Режим роботи 24-bit, 192 kHz
Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ |
+0.02, -0.06 |
Відмінно |
Рівень шуму, дБ (А) |
-89.4 |
Добре |
Динамічний діапазон, дБ (А) |
89.6 |
Добре |
Гармонійні викривлення, % |
0.0090 |
Дуже добре |
Гармонійні викривлення + шум, дБ(A) |
-76.0 |
Середньо |
Інтермодуляційні викривлення + шум, % |
0.015 |
Дуже добре |
Взаємопроникнення каналів, дБ |
-81.6 |
Дуже добре |
Інтермодуляції на 10 кГц, % |
0.017 |
Дуже добре |
Загальна оцінка |
|
Дуже добре |
Завдяки використанню якісного аудіокодека Realtek ALC892 і підтримці великої кількості фірмових технологій, описаних нами на початку огляду, звукова підсистема новинки задовольнить запити більшості користувачів. У випадку, якщо з якоїсь причини ви захочете встановити дискретну аудіокарту, то у вашому розпорядженні широкий вибір слотів розширення для монтажу доступних або сучасних флагманських рішень.
Висновки
У підсумку материнська плата BIOSTAR Hi-Fi A88W 3D є досить цікавим рішенням, яке призначене в першу чергу для любителів високоякісного звуку, і за цим параметром в новинки дійсно все гаразд. Фактично відкритим залишається тільки одне питання, а саме рекомендована вартість, яка на момент написання огляду невідома. Якщо взяти до уваги оснащення та функціональні можливості BIOSTAR Hi-Fi A88W 3D, то можна спрогнозувати дуже непогані її продажі, за умови вартості в межах 100 доларів США.
Крім звукової підсистеми, до переваг новинки можна віднести приємний зовнішній вигляд, оптимальне розташування набортних елементів, якісну елементну базу, підтримку портів USB 3.0 і SATA 6 Гбіт/с, хороше компонування інтерфейсної панелі, а також наявність клавіш ввімкнення та перезавантаження на друкованій платі.
Що стосується особливостей і недоліків, то до перших належить не найкраща реалізація технології AMD CrossFireX, де при встановленні двох відеокарт лінії розподіляються за схемою х16+х4, а також не найфункціональніший BIOS. До недоліків же, на нашу думку, належить відсутність яких-небудь можливостей по розгону CPU, що, швидше за все, буде виправлено в подальших оновленнях BIOS.
Таким чином, материнська плата BIOSTAR Hi-Fi A88W 3D є хорошим рішенням для створення мультимедійних ПК, власники яких не планують розганяти використовуваний процесор.
Переваги:
- надійна шестифазна підсистема живлення;
- поліпшена елементна база для більш надійної та стабільної роботи материнської плати;
- хороше компонування набортних елементів;
- підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
- використання ефективної аудіопідсистеми;
- підтримка фірмових технологій компанії BIOSTAR;
- наявність клавіші вимикання та перезавантаження на текстоліті;
- наявність індикатора POST-кодів, який суттєво спростить діагностику несправностей;
- використання трьох відеовиходів;
- захист внутрішніх компонентів від електростатичного розряду;
- хороше компонування інтерфейсної панелі;
- приємний дизайн.
Особливості:
- при встановленні двох відеокарт лінії інтерфейсів PCI Express х16 розподіляються за схемою х16+х4.
Недоліки:
- відсутність можливостей розгону CPU на момент написання огляду.
Автор: Костянтин Шорохов
Переклад: Олесь Пахолок
Висловлюємо подяку компанії BIOSTAR за надану для тестування материнську плату.
Висловлюємо подяку компаніям AMD, AVerMedia, SeaSonic і TwinMOS Technologies за надане для тестового стенду обладнання.
Опубліковано : 18-11-2013
