Огляд материнської плати BIOSTAR Racing B660GTA: витримає навіть Core i9

28-11-2022

Плануєте збирати бюджетну систему з можливістю подальшого апгрейду, але не бажаєте дивитися у бік червоної команди. Тоді ваш вибір - материнські плати на чіпсеті Intel B660. Так, він не підтримує розгін CPU, проте дозволяє вам отримати певний бонус у продуктивності системи за рахунок розгону оперативної пам'яті. Оскільки Intel підтримує 2 стандарти пам’яті – можна зекономити, залишивши комплект від попередньої системи формату DDR4, або взагалі придбати його на вторинному ринку. Різницю від використання DDR5 поки що більше відчує ваш гаманець. Одну з таких плат на чіпсеті Intel B660 ми розглянемо сьогодні.

Сьогодні ми будемо тестувати плату BIOSTAR Racing B660GTA. Її можна знайти у продажу за середньою вартістю 189 доларів (7700 грн). Давайте детальніше розглянемо, чого нам чекати від даного продукту.

Специфікація

Модель

BIOSTAR B660GTA

Чіпсет

Intel B660

Процесорний роз'єм

Socket LGA1700

Підтримувані процесори

12-е/13-e покоління Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron для платформи Socket LGA1700

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000+ МГц

Слоти розширення

1 x PCI Express 5.0 x16

1 x PCI Express 4.0 x16 (x4 режим)

2 x PCI Express 3.0 x1

Дискова підсистема

8 x SATA III (6 Гбіт/с)

1 x M.2 (M Key) (M.2 2280; PCI-E 4.0 x 4)

1 x M.2 (M Key) (M.2 2280; PCI-E 4.0 x 4)

1 x M.2 (M Key) (M.2 2242 — 22110; PCI-E 3.0 x4)

AHCI, RAID 0, 1, 5, 10 та Intel Rapid Storage Technology

LAN

1 x Realtek RTL8125B (10/100/1000/2500 Мбіт/с)

Звукова підсистема

Realtek ALC1220 7.1

Живлення

1 х 24-контактний ATX

1 x 8-контактний ATX12V

1 x 4-контактний ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

1 х роз’єм підключення водоблоків СВО (4-контактний)

3 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Алюмінієві радіатори для M.2-накопичувачів

Зовнішні порти I/O

2 x конектори антен WIFI

1 x PS/2

1 x HDMI 2.0

1 x DP Port

1 x DVI-D Port

1 x USB 3.2 Gen2 Type-C

5 x USB 3.2 Gen2 Type-A

2 x USB 2.0

1 x RJ45

3 x позолочені аудіопорти

Внутрішні порти I/O

1 x M.2 (E Key) (2230 type Wi-Fi & Bluetooth module та Intel CNVi)

2 x USB 2.0 (підтримує 4 USB 2.0)

1 x USB 3.2 Gen1 (підтримує 2 USB 3.2 Gen1)

1 x USB 3.2 Gen2 Type C

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

BIOSTAR

Сторінка пристрою

BIOSTAR Racing B660GTA

Сторінка підтримки

BIOSTAR B660GTA (нові версії BIOS, драйверів і т.д.)

Упаковка та комплектація



Материнська плата постачається у традиційній картонній упаковці з зображенням моделі двигуна у неонових кольорах, що характерно для серії GT та відмінним інформаційним наповненням. Воно повністю відображає ключові її особливості та переваги.

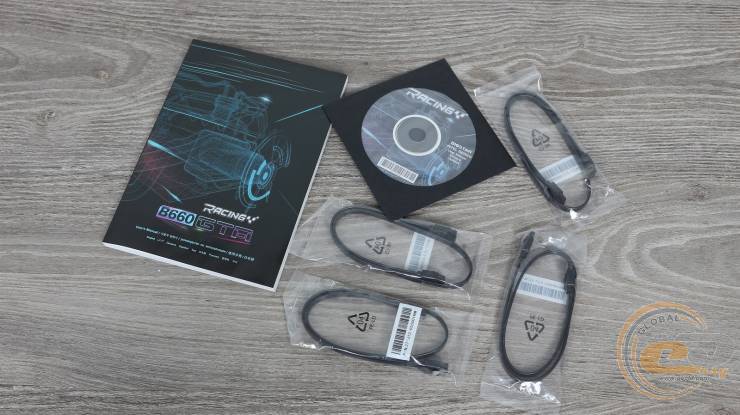

У комплекті материнської плати BIOSTAR B660GTA знаходиться:

  • диск з драйверами та утилітами;
  • набір паперової документації;
  • чотири кабелі SATA.

Дизайн та особливості плати

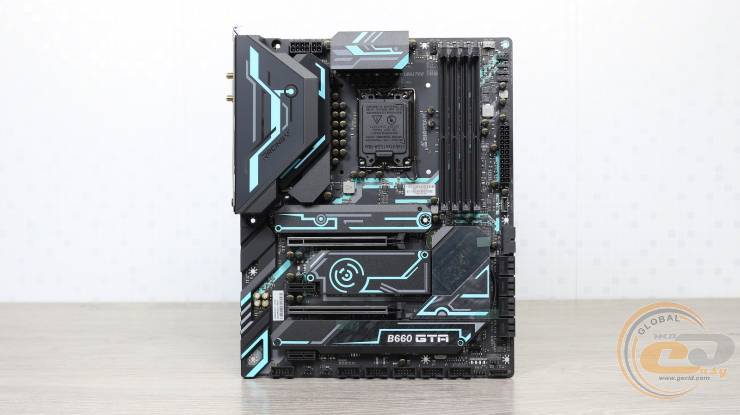

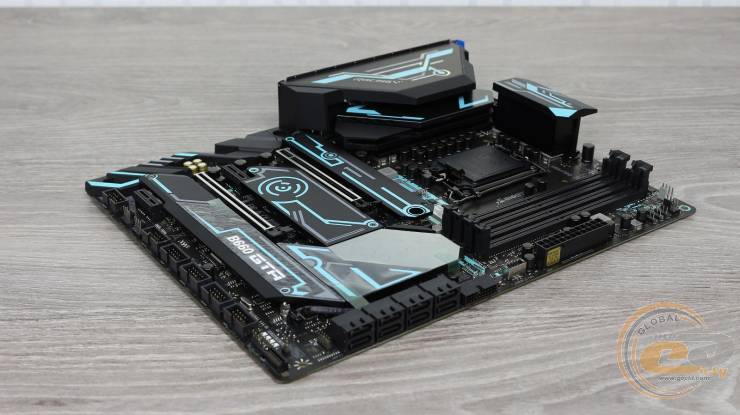

Материнська плата BIOSTAR B660GTA виконана у чорно-синіх тонах з обрамленням у вигляді футуристичних візерунків. З переваг відмітимо масивний пластиковий кожух, два посилених слоти для відеокарти та три слоти для M.2-накопичувачів з радіаторами охолодження.

Також слід зазначити, що дана плата потенційно може мати підтримку Wi-Fi 6 & 6E, для цього треба докупити окремо Wi-Fi та Bluetooth модуль. Виводи для зовнішньої антени від M2 слоту до інтерфейсної панелі вже передбачені.

LED-підсвічуванням оснастили верхній кожух материнської плати. І це не просто підсвічування зони біля інтерфейсної панелі — маємо стилізований напис. Його налаштування здійснюється за допомогою комплектного ПЗ RACING GT EVO Utility.

У плані компонування збірки системи виділимо наявність восьми портів SATA 6 Гбіт/с. Отже майбутній покупець точно не буде обмежений у кількості підключених накопичувачів. До розташування інших елементів претензій у нас не виникло, добре, що DIMM-слоти, обладнані засувками лише з одного боку.

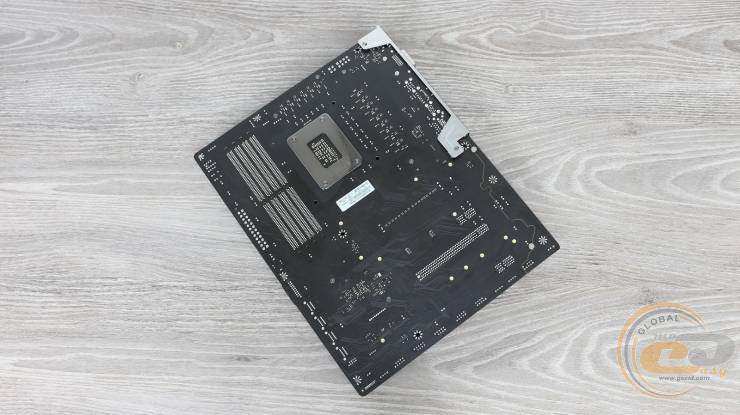

На звороті ж плати знаходиться стандартна опорна пластина процесорного роз'єму, а також гвинти кріплення радіаторів охолодження чіпсета та підсистеми живлення процесора.

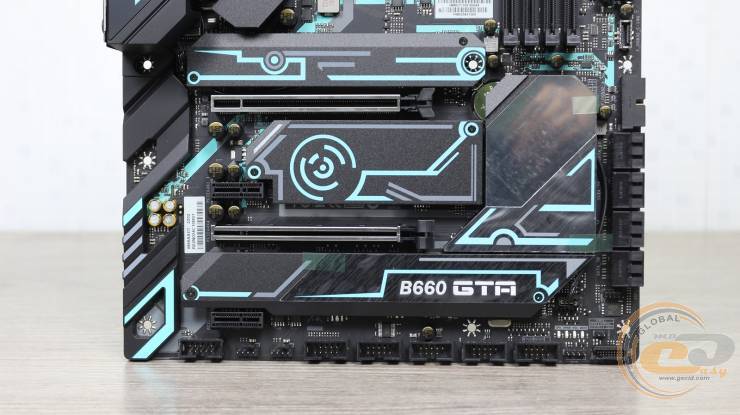

Тепер детальніше розглянемо фронтальну сторону BIOSTAR Racing B660GTA. У нижній її частині розташувалися: колодка підключення аудіо роз’ємів передньої панелі, роз'єми Thunderbold, роз’єм COM-порта, роз'єми для світлодіодної стрічки, підключення спікера та роз’єм для термодатчика, а також колодка підключення кнопок і індикації фронтальної панелі.

Тут же знаходяться три колодки для активації чотирьох портів USB 2.0. А над ними, видно діагностичні індикатори, які зможуть підказати користувачу куди дивитись у разі проблем із запуском.

Ряд корисних елементів є і по правому краю плати. Тут розпаяний ще один уже горизонтальний роз’єм для підключення пари портів USB 3.2 Gen 1, один уже вертикальний роз’єм для підключення USB 3.2 Gen 2 та три колодки RGB-підсвітки.

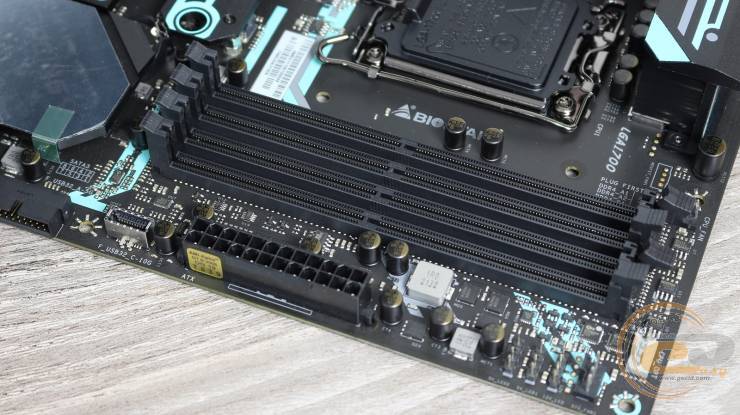

Поруч розташовані чотири DIMM-слоти для встановлення модулів оперативної пам’яті стандарту DDR4. Для зручності монтажу фіксатори є лише з одного боку. Підтримуються модулі з частотою до 5000+ МГц, а максимальний загальний об’єм може становити 128 ГБ.

Для розширення функціональності BIOSTAR Racing B660GTA є три слоти:

  1. PCI Express 5.0 x16;
  2. PCI Express 4.0 x16 (x4);
  3. два роз’єми PCI Express 3.0 x1;

Обидва слоти PCIE підсилені металевою рамкою. До верхнього слота підведено 16 ліній PCI Express 5.0, тоді як нижній оснащений 4 лініями PCI Express 4.0. Тому відеокарту треба, як за звичай, розташовувати ближче до процесорного роз’єму.

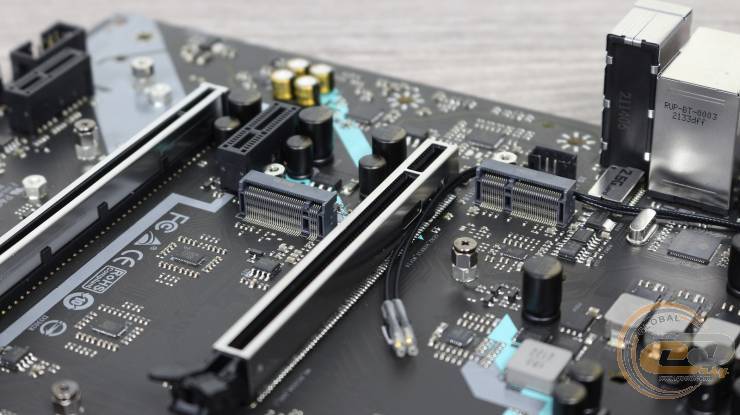

Площа довкола них по-максимуму використана для встановлення M.2-накопичувачів. Один такий розташовуується над верхнім PCIe x16, а два інші — біля нижнього його “близнюка”. Два з них підтримують пристрої формату M.2 від 2280, а один від 2242 до 22110. Cтандарти передачі відрізняються — два з них підтримують шину PCIe 4.0 x4, а останній PCIe 3.0 x4.

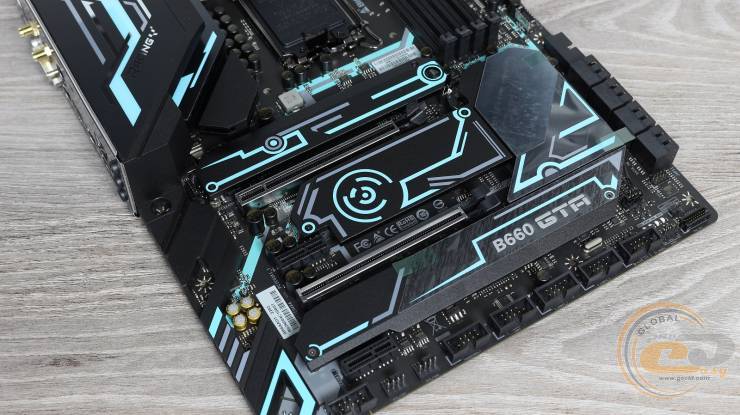

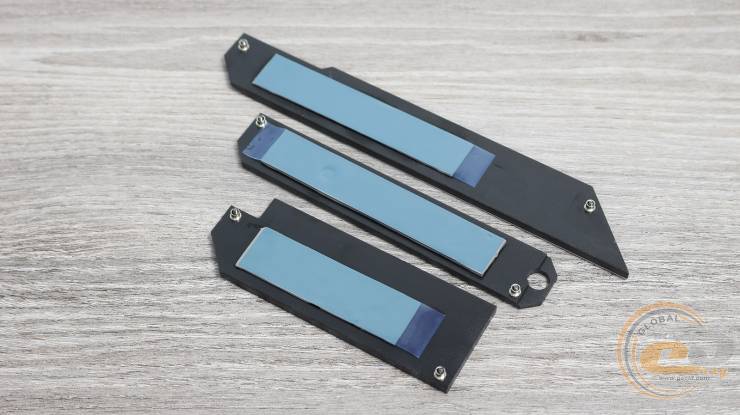

Для охолодження накопичувачів використовуються окремі радіатори з термопрокладками, які кріпляться за допомогою гвинтів з лицьової сторони.

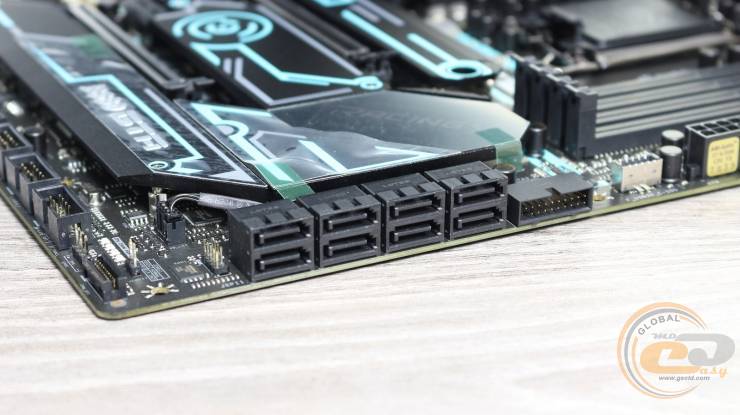

Крім того, дискову підсистему можна доповнити і за допомогою восьми роз’ємів SATA 6 Гбіт/с з горизонтальним розташуванням, завдяки чому усі вони будуть доступні навіть при використанні дуже габаритної відеокарти.

Система охолодження BIOSTAR B660GTA включає в себе одразу ряд елементів: радіатор на чіпсеті, радіатори на M.2-накопичувачі та радіатор з мідною пластиною на елементах підсистеми живлення.

Що ж, давайте дізнаємося, як буде почувати себе наша плата у випадку тестування з Intel Core i5-12600k. Були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета — 40°C;
  • верхній радіатор охолодження елементів підсистеми живлення — 50°C;
  • боковий радіатор охолодження елементів підсистеми живлення — 50°C;

Як видно, з температур – плату не лякають 125 Вт. Радіаторів цілком достатньо для ефективного охолодження компонентів.

Живлення процесора реалізоване на базі 4-контактного та 8-контактного роз'ємів ATX12V. Здійснюється воно за 16+1-фазною спареною схемою для обчислювальних ядер і додаткових вузлів з показником номінального струму до 70 А. Більшості плат на чіпсеті Intel B660 таке і не снилось.

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів та мікросхем OnSemi FDMF5062. ШІМ-контролером живлення виступає чіп Renessas RAA228228.

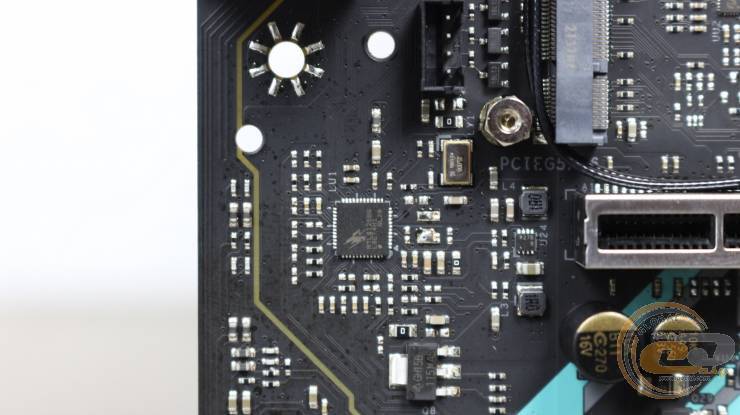

Для підтримки мережевих з'єднань слугує LAN-контролер Realtek RTL8125B, здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

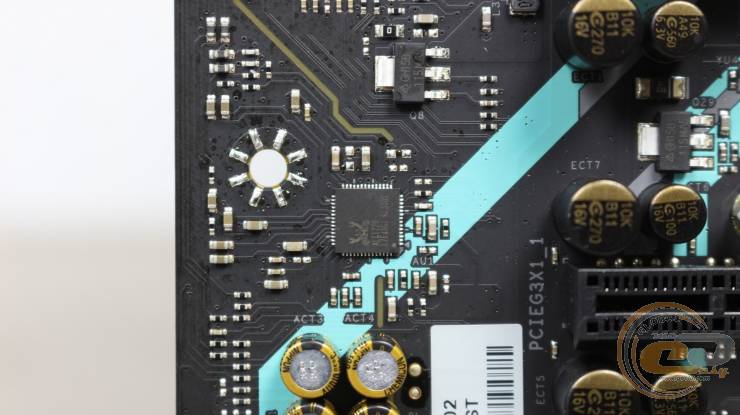

Звукова ж підсистема заснована на 8-канальному HDA кодеку Realtek ALC1220, який також є SoC і високоякісним багатоканальним аудіо кодеком, керованим інтерфейсом користувача, що підтримує High Definition Audio 1.0a і галузеві стандарти I2S і I2C. Realtek ALC1220 пропонує підтримку DRM, 10 каналів DAC, два канали для множинної потокової передачі, частоту дискретизації 192 000 Гц, розрядність 32 біт (програмне покращення) та просторове виведення звуку.

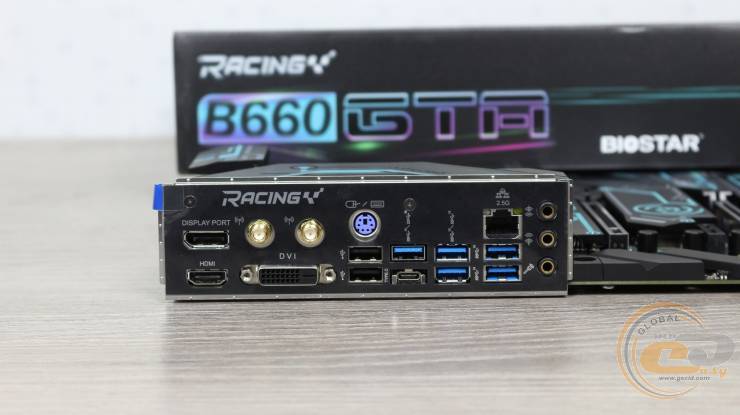

На інтерфейсну панель BIOSTAR Racing B660GTA виведені наступні порти та кнопки:

  • 1 x HDMI 2.0
  • 1 x DP Port
  • 1 x DVI-D Port
  • 2 x USB 2.0
  • 1 х USB 3.2 Gen 2 Type-C
  • 5 х USB 3.2 Gen 2 Type-A
  • 1 х PS/2
  • 1 x RJ45
  • 2 х конектори антен Wi-Fi
  • 3 x позолочені аудіопорти

На завершення цієї частини огляду, декілька слів про організацію активного охолодження.

У наявності п’ять 4-контактних роз'ємів з підтримкою ШІМ-регулювання швидкості. Два з них слугують для системи охолодження CPU, а три інші — для корпусних вентиляторів.

UEFI BIOS

Плата BIOSTAR B660GTA використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, в тому ж числі налаштувати режим роботи кожного вентилятора, а й здійснювати розгін. А для моніторингу можна використовувати ліву бічну панель, яка відображається у всіх розділах, або пункт «Hardware Monitor» вкладки «Advanced».

Частоти процесора і пам’яті, та можливості розгону

Мінімальна частота тестового процесора Intel Core i5-12600k, яку нам вдалося зафіксувати, склала 897 МГц.

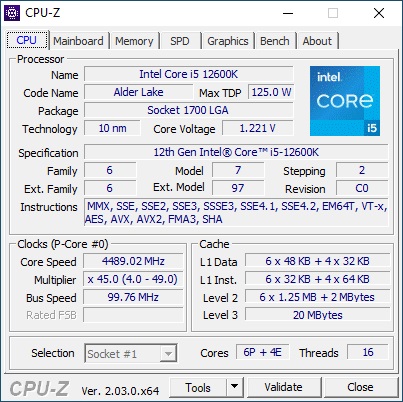

А от під час стрес-тесту CPU-Z Stress Test без розгону частота зафіксувалася на стабільних 4,4 ГГц при напрузі 1,221 В.

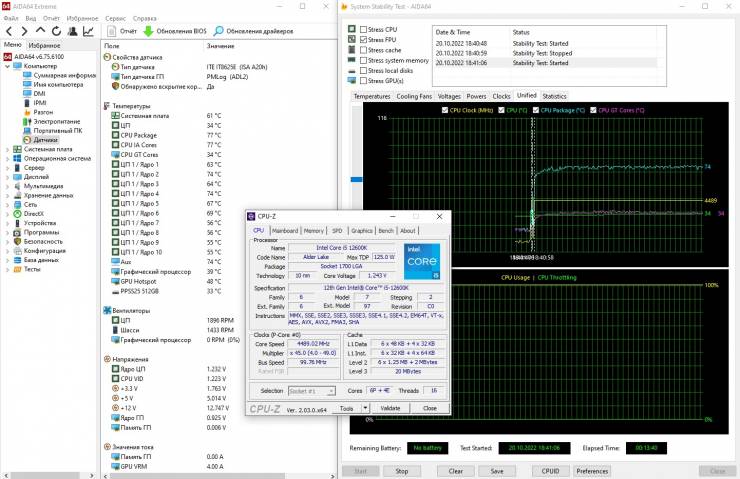

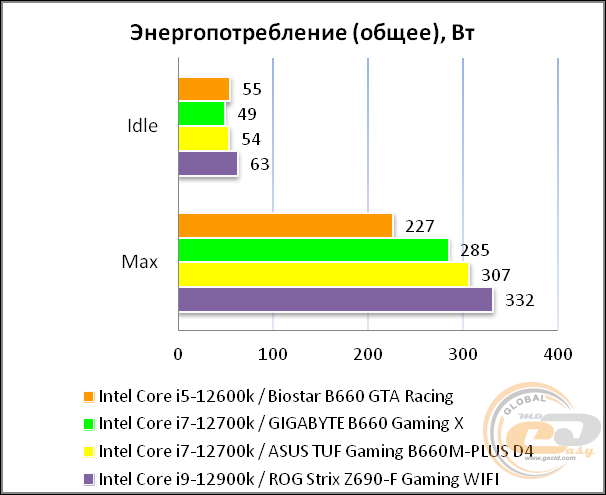

Далі Stress FPU в AIDA64. Отримали частоту ще більше - 4,5 ГГц при напрузі 1,24 В. Тротлінгу не спостерігали, уся система споживала 227 Вт.

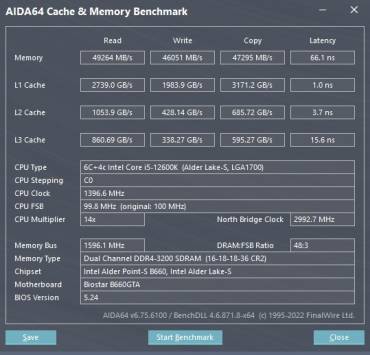

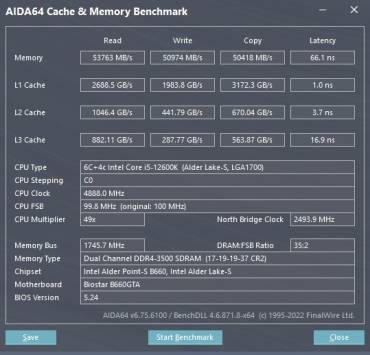

Модулі оперативної пам'яті DDR4-3200 Kingston FURY Beast DDR4  KF432C16BBK2-16 (2 x 8 ГБ) під час тестування вдалося не тільки запустити на частоті XMP-профіля DDR4-3200 МГц, а й розігнати до частоти 3500 МГц з таймінгами 17 19 19 37.

Тестування

Для перевірки можливостей материнської плати BIOSTAR Racing B660GTA використовувалося наступне обладнання:

Процесор

Intel Core i5-12600k (Socket 1700 LGA, 4,7ГГц, 125 Вт)

Кулер

ASUS TUF Gaming LC 240 ARGB

Оперативна пам’ять

2 x 8 ГБ Kingston FURY Beast DDR4 KF432C16BBK2-16

Відеокарта

PowerColor Radeon RX 6800 16GB GDDR6 Red Dragon

SSD

Apacer AP512GPPSS25, 512 GB

Блок живлення

DeepCool PM800D, 800W

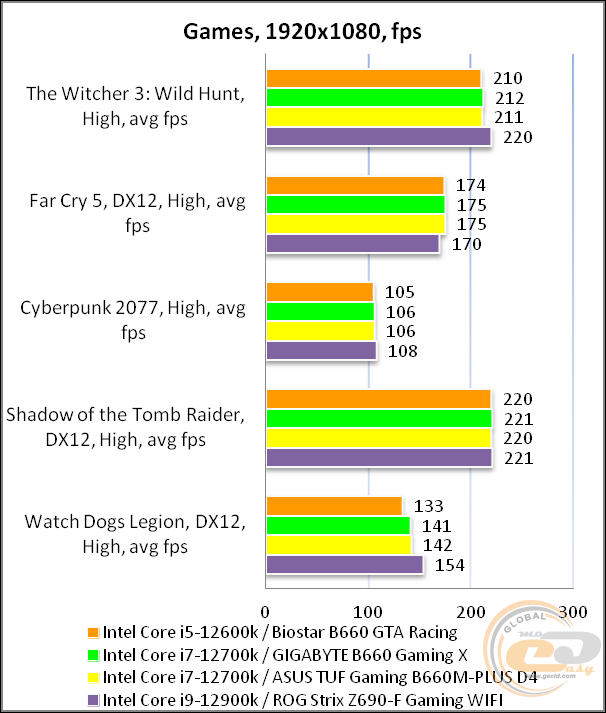

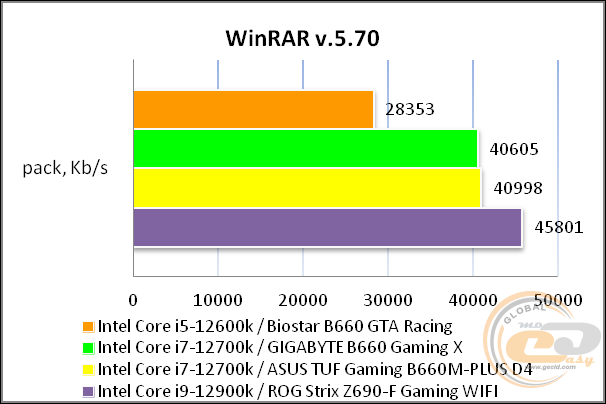

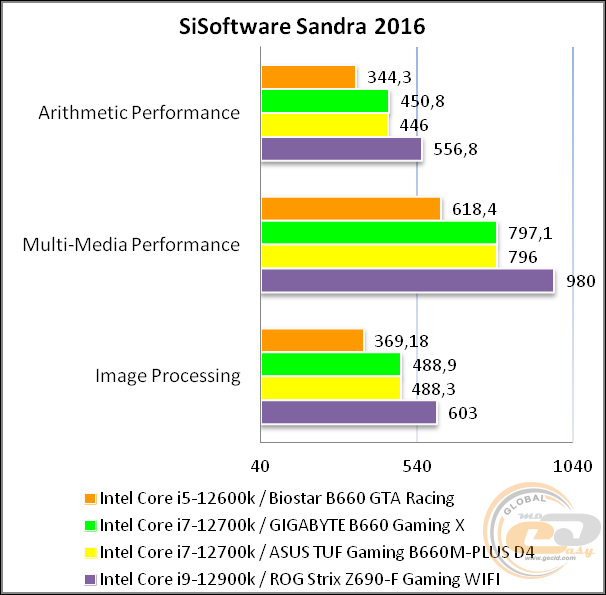

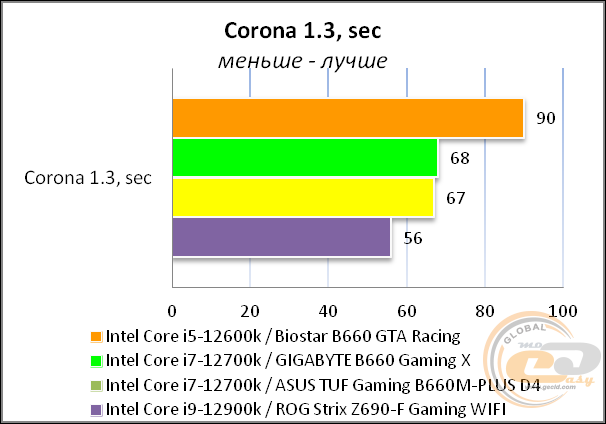

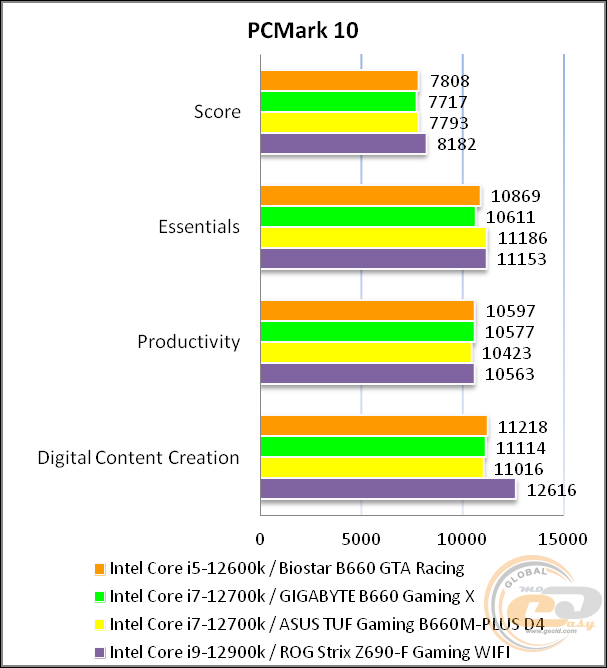

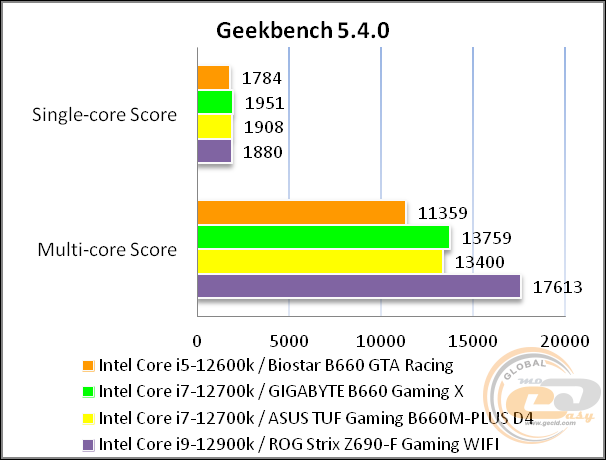

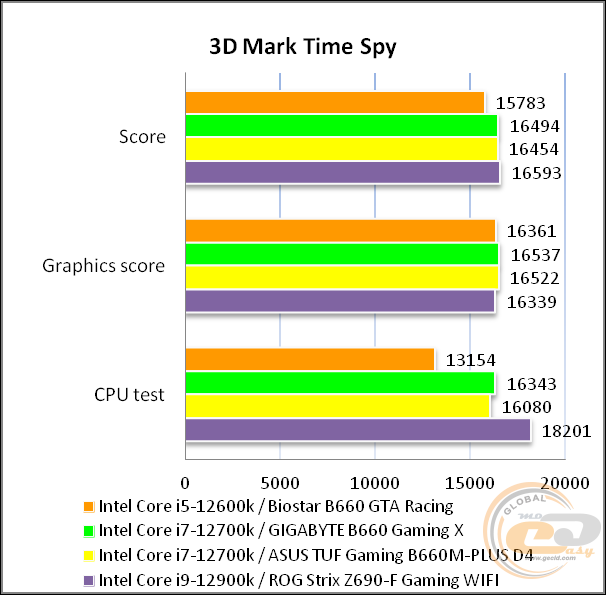

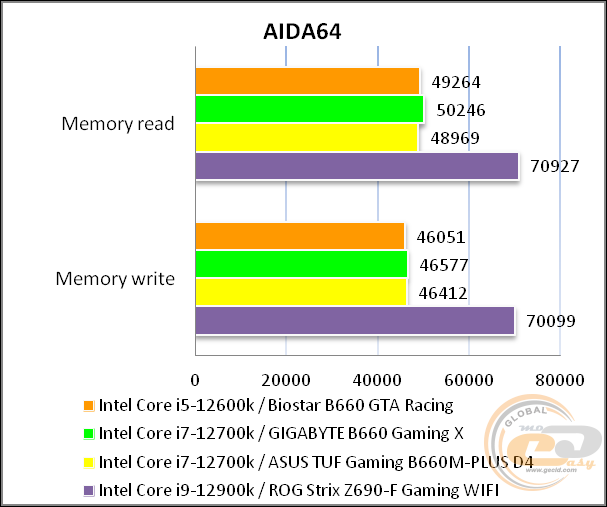

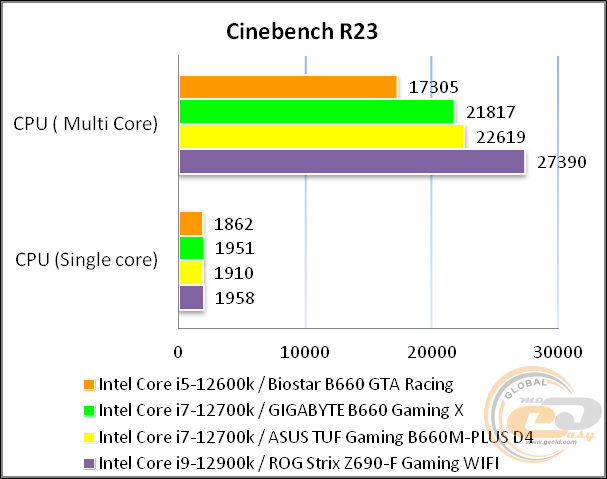

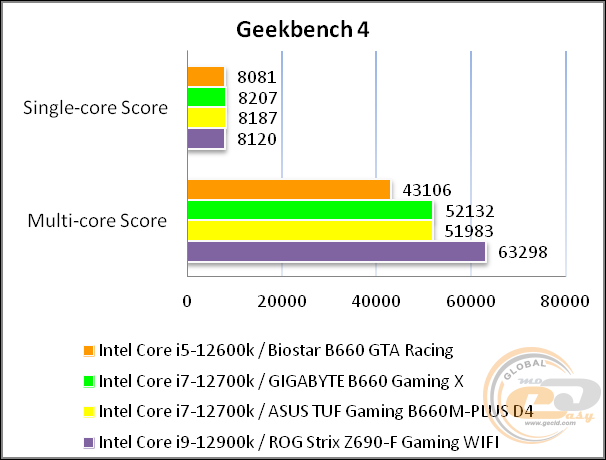

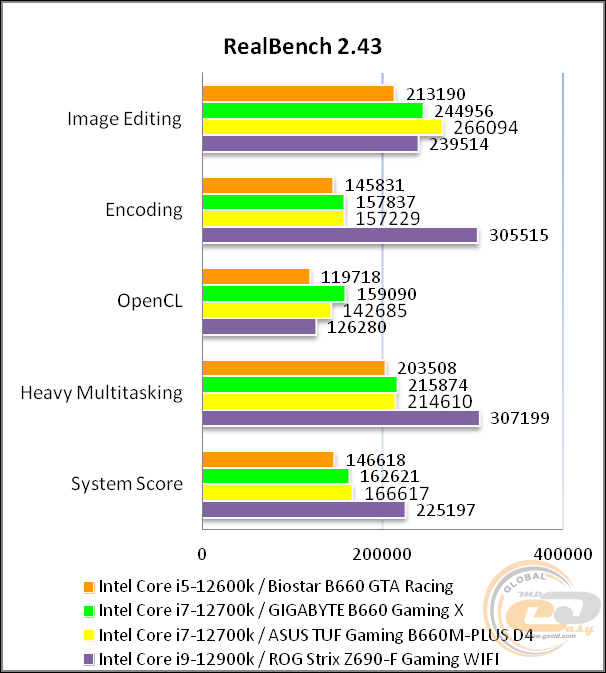

Система на основі BIOSTAR B660GTA впоралася з усіма проведеними тестами, а Intel Core i5-12600k весь час працював стабільно. До слова, цьому також сприяло використання 2-вентиляторної СВО ASUS TUF Gaming LC 240 ARGB для охолодження останнього.

Тестування звукового тракту на основі кодека Realtek ALC1220

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.02

Відмінно

Рівень шуму, дБ (А)

-90.8

Дуже добре

Динамічний діапазон, дБ (А)

90.9

Дуже добре

Гармонійні викривлення, %

0.00162

Відмінно

Гармонійні викривлення + шум, дБ(A)

-83.6

Добре

Інтермодуляційне викривлення + шум, %

0.00979

Дуже добре

Взаємопроникнення каналів, дБ

-88.2

Відмінно

Інтермодуляції на 10 кГц, %

0.00874

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.00, -0.02

Відмінно

Рівень шуму, дБ (А)

-92.1

Дуже добре

Динамічний діапазон, дБ (А)

93.1

Дуже добре

Гармонійні викривлення, %

0.00180

Відмінно

Гармонійні викривлення + шум, дБ(A)

-85.0

Добре

Інтермодуляційне викривлення + шум, %

0.00838

Дуже добре

Взаємопроникнення каналів, дБ

-84.4

Дуже добре

Інтермодуляції на 10 кГц, %

0.00690

Відмінно

Загальна оцінка



Дуже добре



Оскільки програма RightMark Audio Analyzer в обох випадках видає дуже схожі високі оцінки, це звільнить покупця від необхідності докуповувати дискретну аудіокарту.

Підсумок

Так чим може виділитись материнська плата BIOSTAR Racing B660GTA? Вона обладнанапарою підсилених слотів PCIe x16, хоча тільки один підтримує PCI Express 5.0 у режимі x16 Крім того, на самій материнській платі є ще три роз’єми M.2 для швидкісних накопичувачів та вісім портів SATA що може стати в нагоді при збірці серверу. А для модулів ОЗП тут передбачені чотири слоти DIMM з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5000+ МГц.

При цьому продумане охолодження, як кожного SSD формату M.2, так і елементів чіпсету та підсистеми живлення процесора. Це дозволило отримати низькі температурні показники даних вузлів.

І звісно ж, у наявності багато інших цікавих особливостей: вісім SATA III, RGB-підсвічування кожуха інтерфейсної панелі, високоякісна звукова система на основі кодека Realtek ALC1220, 2,5-гігабітна мережева карта і можливість підключити бездротовий модуль з виносною антеною та підтримкою Wi-Fi 6 & 6E, що дозволить використовувати діапазон 6 ГГц.

Тому в підсумку, BIOSTAR B660GTA підійде для тих, хто бажає отримати максимум можливостей за розумні гроші для створення високопродуктивного комп’ютера.

Переваги:

  • 16+1-фазна підсистема живлення процесора і якісна елементна база;
  • дуже ефективне охолодження;
  • підсилені слоти PCIe x16;
  • 2,5-гігабітний LAN-контролер;
  • підтримка шини PCI Express 5.0;
  • підтримка Wi-Fi 6 & 6E;
  • підтримка трьох слотів M.2 (M Key);
  • три колодки для світлодіодних стрічок;
  • шість конекторів для під’єднання вентиляторів та СВО;
  • дуже якісна аудіопідсистема;
  • відмінний набір портів на інтерфейсній панелі;
  • футуристичний дизайн.


Автор: Іван Моргун

Висловлюємо подяку компанії BIOSTAR за надану для тестування материнську плату.
