Огляд і тестування материнської плати BIOSTAR B350GTN: компактно й доступно

Продукція тайванського виробника комплектуючих BIOSTAR потрапляє до нас на тестування доволі рідко, проте від цього менш цікавою вона не стає, адже завжди цікаво поглянути на підхід до виробництва тих же материнських плат від менш іменитих компаній.

BIOSTAR B350GTN

Сьогодні нам пощастило, і в нашій тестовій лабораторії з’явилася цікава модель BIOSTAR B350GTN. На даний момент її сміливо можна назвати однією з найдоступніших на ринку материнських плат на AMD B350. За менш ніж $85 ви отримуєте рішення формату Mini-ITX з можливістю розгону процесорів лінійки AMD Ryzen. Звичайно ж, розглядати її як основу для оверклокінгу було б нерозумно, однак сам факт наявності такої можливості для ультракомпактних бюджетних систем вельми цікавий.

Специфікація

Модель

BIOSTAR B350GTN

Чіпсет

AMD B350

Процесорний роз’єм

Socket AM4

Підтримка процесорів

AMD Ryzen, AMD A / Athlon для платформи Socket AM4 (TDP < 95 Вт)

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) или DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (AMD Ryzen − x16, AMD A / Athlon − x8)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2260 и M.2 2280; SATA і PCIe 3.0 x4 (SATA і PCIe 3.0 x2 для AMD A / Athlon))

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8118AS (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC892

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системного вентилятора (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2

1 x HDMI

1 x DVI-D

1 x RJ45

4 x USB 3.1 Gen 1

1 х USB 3.1 Gen 2 Type-A

1 х USB 3.1 Gen 2 Type-C

1 x Optical S/PDIF out

5 x аудіопортів

Внутрішні порти I/O

1 x USB 3.1 Gen 1 з підтримкою підключення двох USB 3.1 Gen 1

1 x USB 2.0 з підтримкою підключення двох USB 2.0

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

Mini-ITX

170 х 170 мм

Сайт виробника

BIOSTAR
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Все цены на Biostar%2BB350GTN

Упаковка і комплектація

BIOSTAR B350GTN BIOSTAR B350GTN

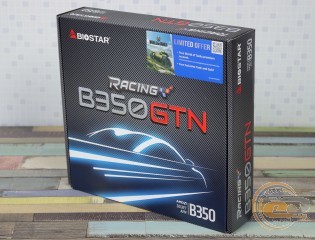

Материнська плата BIOSTAR B350GTN постачається в компактній коробці, виконаній зі щільного картону й прикрашеній поліграфією зі стилізованим зображенням автомобіля, що легко пояснюється назвою серії BIOSTAR Racing, до якої вона відноситься. Традиційно на зворотному боці знайшлося місце для короткої таблиці специфікації та опису ключових переваг.

BIOSTAR B350GTN

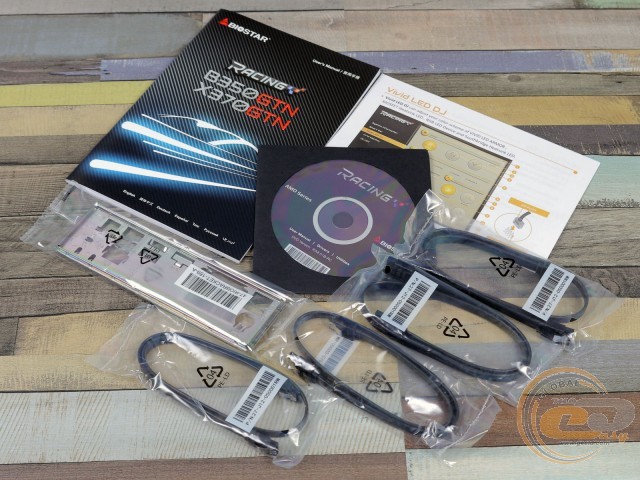

У коробці з даною моделлю постачається базовий набір аксесуарів у вигляді диска з драйверами й утилітами, інструкції користувача, чотирьох SATA-шлейфів і заглушки інтерфейсної панелі.

Дизайн і особливості плати

BIOSTAR B350GTN

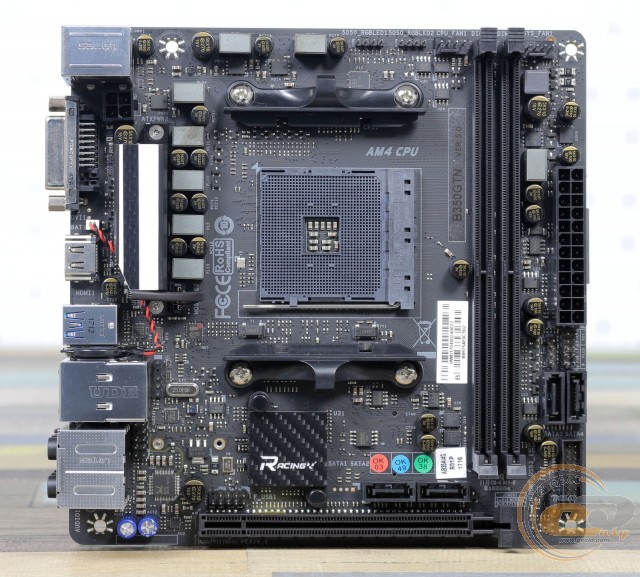

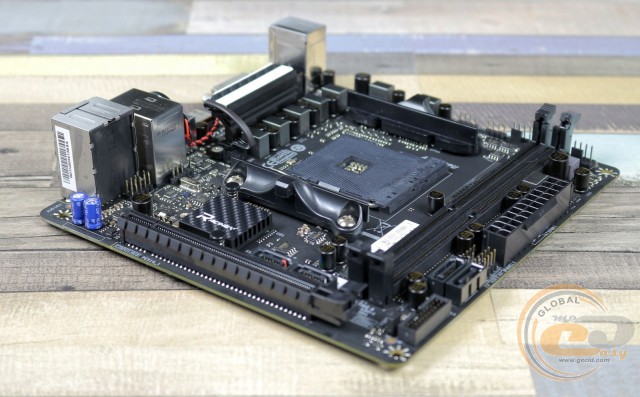

BIOSTAR B350GTN виконана на друкованій платі чорного кольору у форматі Mini-ITX (170 х 170 мм). Оформлення загалом доволі суворе, а компонування всіх набортних елементів повністю відповідає компактному форм-фактору друкованої плати. Що ж стосується зручності, то процес складання пройшов без жодних проблем.

BIOSTAR B350GTN

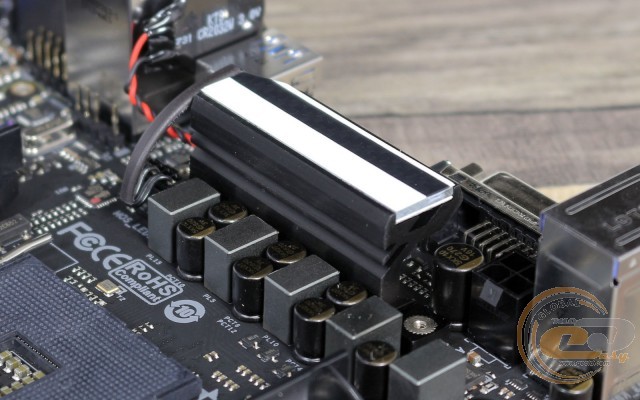

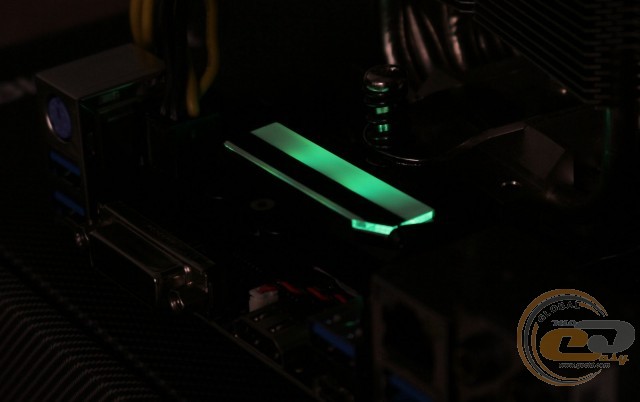

Приємним бонусом для покупця стане система підсвічування VIVID LED, яка в даному випадку полягає в наявності світлодіодів на радіаторі, що прикриває елементи підсистеми живлення. Доповнити систему підсвічування можна за допомогою двох колодок 5050_RGB, призначених для підключення світлодіодних стрічок.

BIOSTAR B350GTN

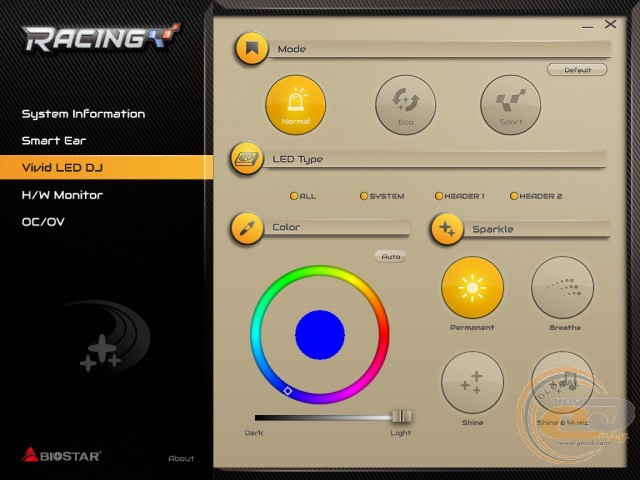

Ілюмінація може просто горіти певним кольором, виступати в ролі світломузики, пульсувати або переливатися різними кольорами.

BIOSTAR B350GTN

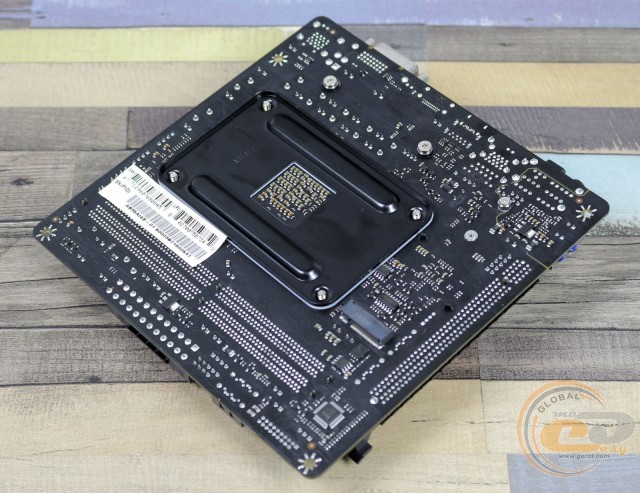

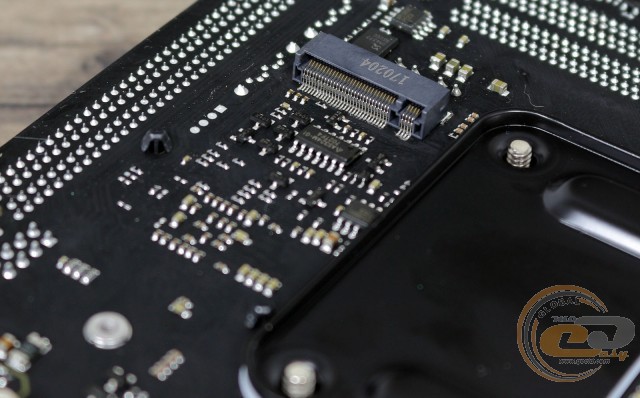

На зворотному боці друкованої плати знаходиться опорна пластина процесорного роз'єма, слот M.2 Socket 3 і ряд мікросхем, тому при монтажі плати в корпус рекомендуємо дотримуватися обережності.

BIOSTAR B350GTN

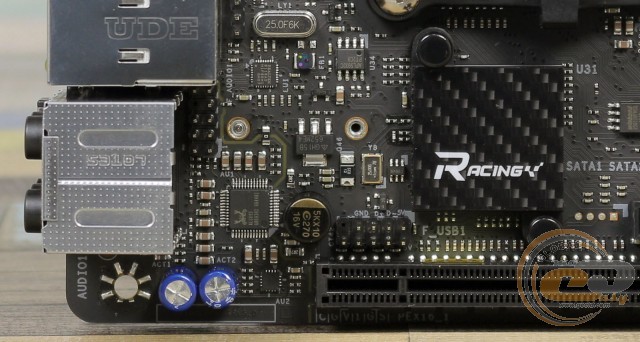

У нижньому лівому кутку притулилася колодка підключення аудіороз'ємів передньої панелі й роз'єм для активації портів USB 2.0. Всього на платі силами чіпсета реалізовано підтримку чотирьох портів USB 2.0: двох внутрішніх і двох на інтерфейсній панелі.

BIOSTAR B350GTN

BIOSTAR B350GTN

Можливості з організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2260 і M.2 2280) і чотирма портами SATA 6 Гбіт/с. Відзначимо, що при встановленому процесорі серії AMD Ryzen порт M.2 Socket 3 підтримує як SATA, так і PCIE 3.0 x4 накопичувачі, тоді як для рішень AMD A / AMD Athlon можлива робота лише в режимах SATA і PCIE 3.0 x2.

BIOSTAR B350GTN

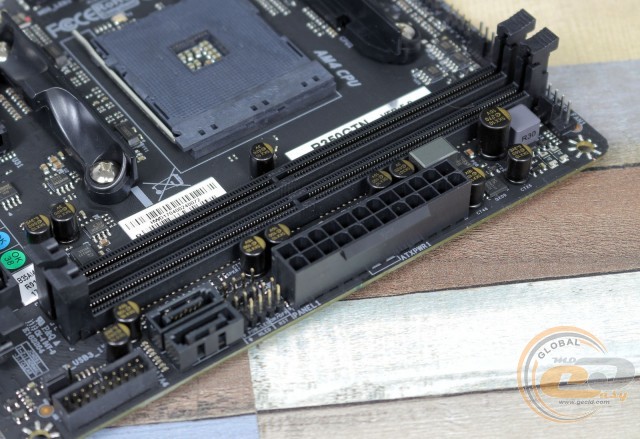

Системна плата BIOSTAR B350GTN оснащена двома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Підтримуються планки, що функціонують на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A / AMD Athlon). Максимальний об'єм пам'яті може сягати 32 ГБ, чого вистачить для більшості поставлених завдань.

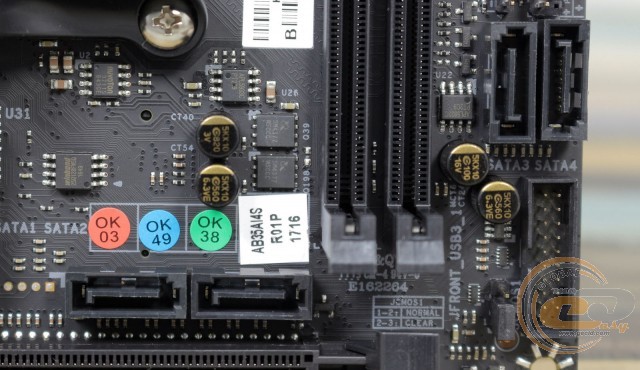

Додатково відзначимо розташований у правому нижньому кутку плати джампер скидання CMOS, колодку підключення фронтальної панелі й роз'єм USB 3.1 Gen 1. Всього на платі силами чіпсета реалізовано шість портів USB 3.1 Gen 1: два внутрішніх і чотири зовнішніх.

BIOSTAR B350GTN

BIOSTAR B350GTN

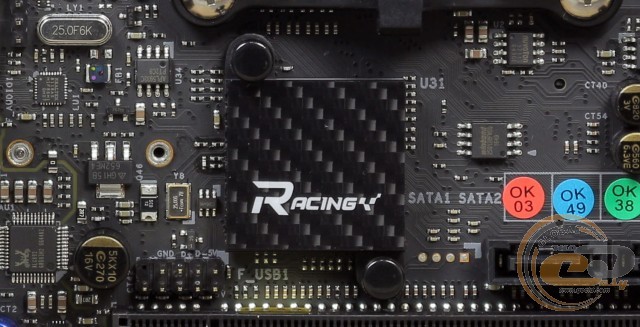

Система охолодження складається з двох основних алюмінієвих радіаторів. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета – 45,7°C (при розгоні – 47,6°C);
  • радіатор охолодження елементів підсистеми живлення  – 56,5°C (при розгоні − 61,6°C);
  • дроселі підсистеми живлення  – 58,5°C (при розгоні − 63,5°C).

Отримані результати явно вказують на хорошу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкцію. Однак забувати про додаткову циркуляцію повітря всередині компактного корпуса все ж не варто.

BIOSTAR B350GTN

BIOSTAR B350GTN

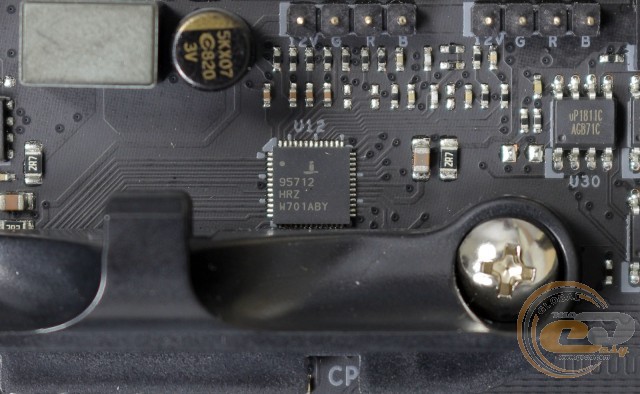

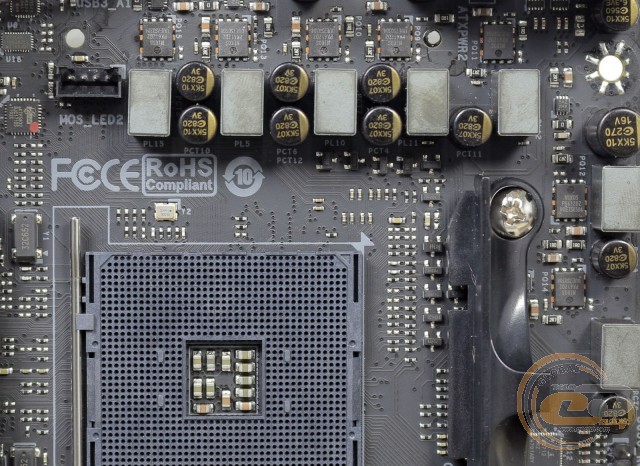

Живлення процесора здійснюється за 7-фазовою схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері Intersil ISL95712.

BIOSTAR B350GTN

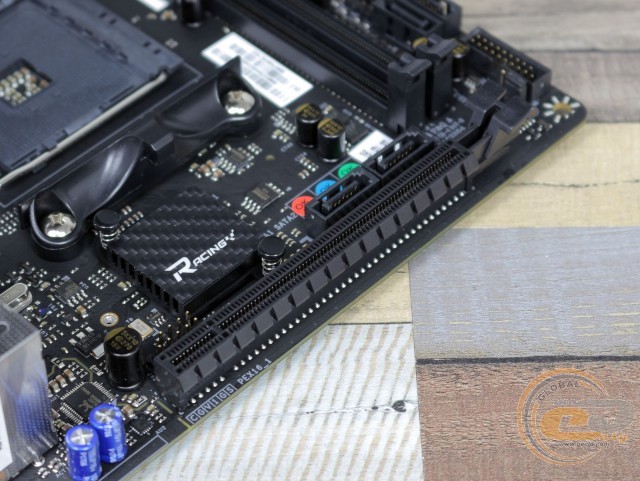

Традиційно для формату Mini-ITX, можливості розширення функціональності представлені лише одним слотом PCI Express 3.0 x16, який використовує всі доступні 16 процесорних ліній стандарту PCIe 3.0 в разі встановлення CPU серії AMD Ryzen (8 – при встановленому AMD A / AMD Athlon).
