Огляд і тестування материнської плати ASUS Z97-P

Материнська плата ASUS Z97-P є одним із рішень середнього класу від компанії ASUS. На момент написання огляду її середня вартість становила близько 140 доларів США, що автоматично робить її однією з найдоступніших моделей формату ATX від компанії ASUS із флагманським чіпсетом на ринку. Давайте для більшої наочності порівняємо її оснащення із сусідками по продуктовій лінійці:

	ASUS Z97-P	ASUS Z97-K	ASUS Z97-C	ASUS Z97-A
USB 3.0 зовнішні/внутрішні	4/2	4/2	4/2	4/2
USB 2.0 зовнішні/внутрішні	2/6	2/6	2/6	2/6
Оперативна пам'ять	4 x DIMM до 32 ГБ	4 x DIMM до 32 ГБ	4 x DIMM до 32 ГБ	4 x DIMM до 32 ГБ
PCIe 3.0 x16	1	1	1	2
PCIe 2.0 x16	1	1	1	1
Схеми розподілу ліній	х16 х16+х2	х16 х16+х4	х16 х16+х4	х16 х8+х8 х8+х8+х2
PCIe x1	2	2	2	2
PCI	2	2	3	2
Відеовиходи	HDMI DVI-D D-Sub	HDMI DVI-D D-Sub	HDMI DVI-D D-Sub	HDMI DisplayPort DVI-D D-Sub
Аудіовиходи	3	3	6	5  Optical S/PDIF-out
SATA 6 Гбіт/с	4	6	4	4
SATA Express	Немає	Немає	1	1
eSATA	Немає	Немає	Немає	Немає
M.2 (формат)	1 (2260/2280)	1 (2260/2280)	1 (2260/2280)	1 (2260/2280)
Thunderbolt	Немає	Немає	Немає	Немає
LAN	1	1	1	1
Аудіо	Realtek ALC891	Realtek ALC887	Realtek ALC892	Realtek ALC892
Wi-Fi	Немає	Немає	Немає	Немає
Bluetooth	Немає	Немає	Немає	Немає
Фази живлення	4	4	6	8
Формат	ATX	ATX	ATX	ATX
Вартість	140	160	170	200

Як бачимо, можливості новинки досить схожі з ASUS Z97-K, однак коштує вона при цьому орієнтовно на $20 менше, що суттєво в даному сегменті. Єдиним явним обмеженням у цьому випадку бачиться пропускна здатність слоту PCI Express 2.0 x16. Що ж стосується інших відмінностей від ASUS Z97-K, які не помістилися в наведеній вище таблиці, то варто відзначити більш просту систему охолодження в ASUS Z97-P, а також зменшену ширину друкованої плати. Однак давайте більш докладно дослідимо можливості новинки, і не будемо робити передчасних висновків.

Специфікація материнської плати ASUS Z97-P:

Виробник	ASUS
Модель	Z97-P (rev 1.0)
Чіпсет	Intel Z97
Процесорний роз’єм	Socket LGA1150
Підтримувані процесори	Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron четвертого та п’ятого поколінь: Intel Haswell, Intel Haswell Refresh, Intel Devil`s Canyon, Intel Broadwell
Частота використовуваної пам'яті	3200* / 3100* / 3000* / 2933* / 2800* / 2666* / 2600* / 2400* / 2250* / 2200* / 2133* / 2000* / 1866* / 1600 / 1333 МГц (*OC)
Підтримка пам'яті	4 x DDR3 DIMM-слоти з підтримкою до 32 ГБ пам'яті
Слоти розширення	1 x PCI Express 3.0 x16 1 х PCI Express 2.0 x16	x16 x16+х2
	2 x PCI Express 2.0 x1 2 x PCI
Дискова підсистема	Чіпсет Intel Z97 підтримує: 1 x M.2 (M.2 2260, M.2 2280) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10
LAN	1 x Realtek 8111GR (10/100/1000 Мб/с)
Звукова підсистема	Кодек Realtek ALC891 8-канальний звук S/PDIF Out
Живлення	1 х 24-контактний роз’єм живлення ATX 1 x 8-контактний роз’єм живлення ATX12V
Вентилятори	1 x роз’єм вентилятора CPU (4-контактний) 2 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення
Зовнішні порти I/O	1 x HDMI 1 x D-Sub 1 x DVI-D 1 x LAN (RJ45) 4 x USB 3.0 2 x USB 2.0 3 x аудіопорти 2 х PS/2 (для підключення мишки та клавіатури)
Внутрішні порти I/O	1 x USB 3.0 з підтримкою підключення двох USB 3.0 (19-контактний) 3 x USB 2.0, кожний з підтримкою підключення двох USB 2.0 4 x SATA 6 Гбіт/с 1 х роз’єм TPM 1 x COM 1 x конектор виведення звуку на передню панель 1 x S/PDIF out 1 х джампер для скидання CMOS 1 x блок конекторів передньої панелі
BIOS	64 Mб Flash ROM UEFI AMI BIOS PnP, ACPI 5.0, SM BIOS 2.8, DMI 2.7, WfM 2.0
Комплектація	посібник користувача брошура з описом гарантії диск із драйверами та утилітами 2 x кабелі SATA 1 х заглушка інтерфейсної панелі
Форм-фактор, розміри	ATX 305 х 213 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

Новинка постачається в традиційній коробці, у якості матеріалу для якої використовується щільний картон, прикрашений поліграфією у фірмовому стилі, де більша частина відведена під зображення радіатора. У цьому випадку він не звичної для нас круглої форми, а більш традиційної - прямокутної.

Крім найменувань компанії-виробника й моделі пристрою, на лицьовій стороні відзначена відповідність фірмовій концепції 5X PROTECTION, яка включає до свого складу:

• Цифрові ШІМ-контролери для керування підсистемами живлення центрального процесора й оперативної пам'яті, які використовуються відповідно до фірмової концепції DIGI+ VRM.
• Спеціальні запобіжники для підвищеного ступеня захисту від надструму та струму короткого замикання.
• Захист від електростатичних розрядів.
• Японські твердотільні конденсатори з підвищеним в 2,5 рази терміном служби (до 5000 годин при температурі 105°С).
• Посилену конструкцію інтерфейсної панелі, яка виконана з високоякісної нержавіючої сталі з покриттям із оксиду хрому. Вона має підвищений опір процесам окиснення, що робить її в три рази більш зносостійкою.

Окремо відзначено, що материнські плати компанії ASUS перевірені на сумісність більш ніж з 1000 різними комплектуючими, такими як процесори, модулі оперативної пам'яті, відеокарти й іншими. А цифра 7000+ вказує на загальну кількість годин тестування фірмових моделей перед їх надходженням у продаж.

На звороті упаковки можна ознайомитися із зображенням тестованої новинки, її короткими технічними характеристиками, а також із ключовими особливостями та перевагами:

• Audio - встановлений на материнській платі аудіокодек Realtek ALC891, в обв'язці якого використовується спеціальний підсилювач TI R4580I, пропонує підтримку восьмиканального звуку. Для забезпечення максимальної якості звуку лівий і правий аудіоканали виконані на різних шарах текстоліту, що сприяє мінімізації перехресних наведень. Щоб уникнути виникнення перешкод, викликаних електромагнітними наведеннями, використовується спеціальна технологія екранування Audio Shielding.
• M.2 – новинка оснащена підтримкою інтерфейсу M.2, який має пропускну здатність 10 Гбіт/с.
• Fan Xpert 2+ – інтелектуальна система керування вентиляторами, яка дозволяє досягнути ефективного охолодження комп'ютера при оптимальному рівні шуму.

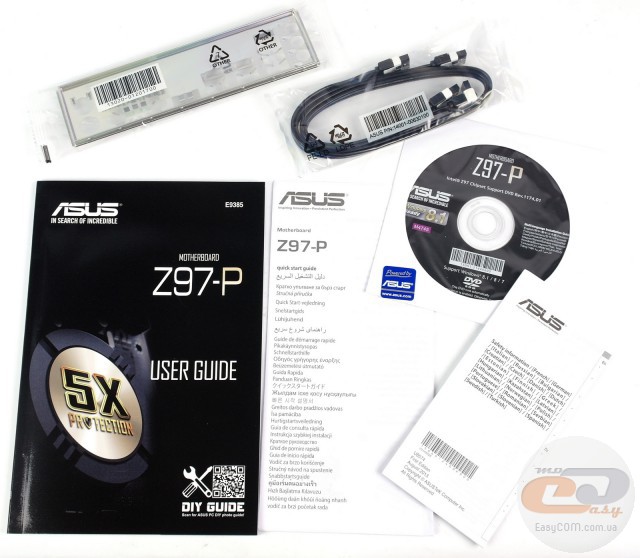

У коробці з ASUS Z97-P ми виявили цілком стандартний набір аксесуарів:

• диск із драйверами та утилітами;
• інструкцію користувача;
• два кабелі SATA;
• заглушку інтерфейсної панелі.

Дизайн і особливості плати

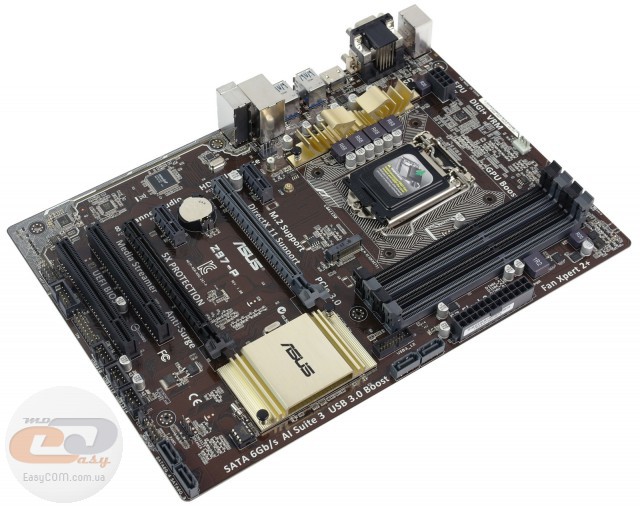

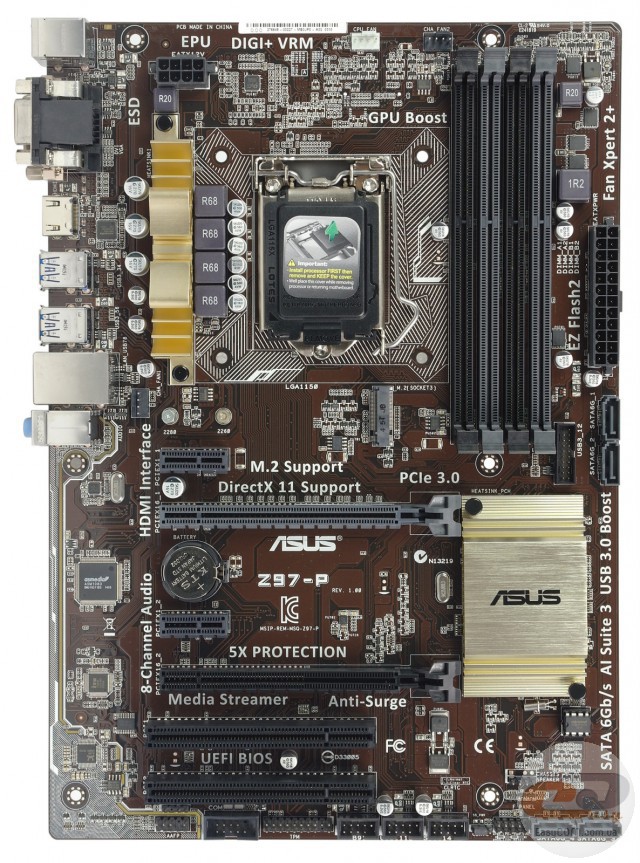

Традиційно для доступних рішень компанія ASUS використовує друковану плату темно-коричневого кольору, яка в цьому випадку виконана у форматі ATX з дещо нестандартною шириною (213 мм). Через дану особливість, на правій стороні новинки відсутні кріпильні отвори, що разом із перпендикулярно розташованими портами SATA потребуватиме від користувача підвищеної обережності при підключенні накопичувачів, а також основного кабелю живлення. В іншому ж ніяких проблем зі складанням системи на основі ASUS Z97-P у вас не виникне, оскільки всі порти та роз’єми розташовані на оптимальних місцях, ближче до країв друкованої плати.

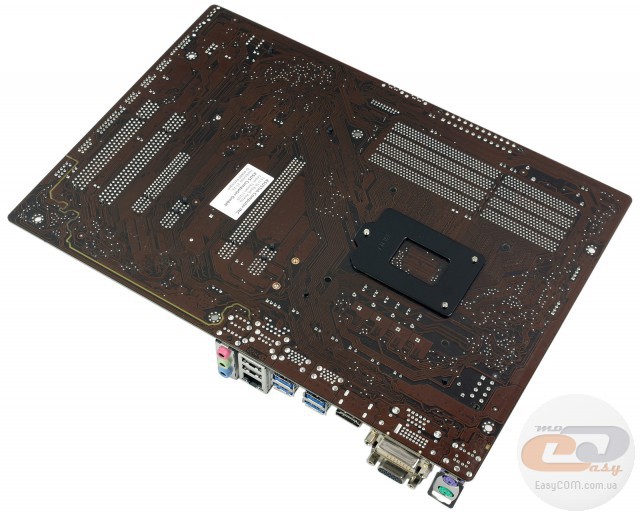

На звороті текстоліту можна звернути увагу на стандартну опорну пластину процесорного роз’єму, а також на той факт, що обидва радіатори системи охолодження закріплені за допомогою пластикових кліпс.

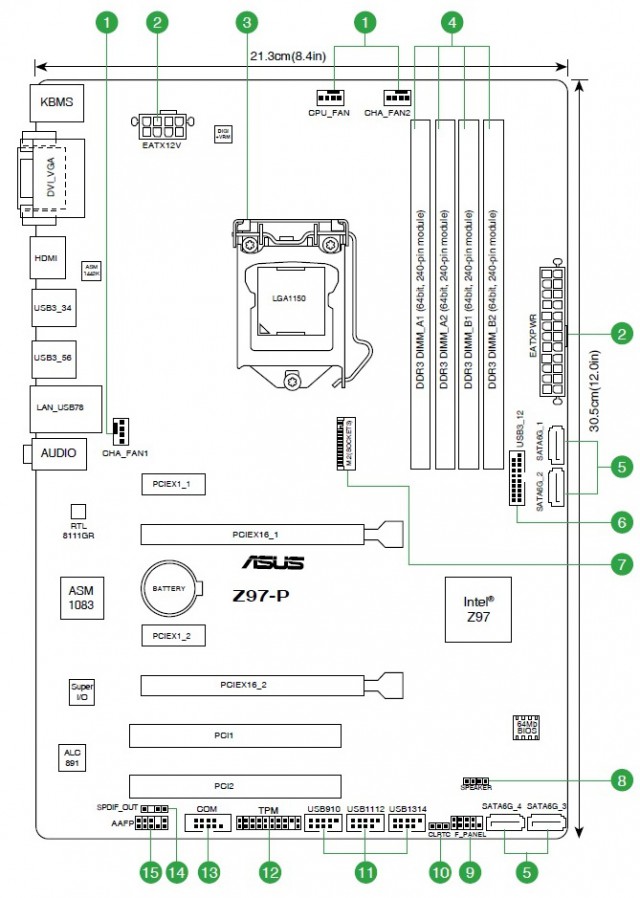

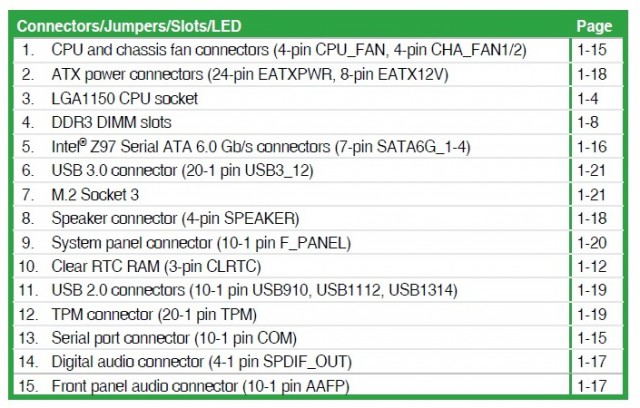

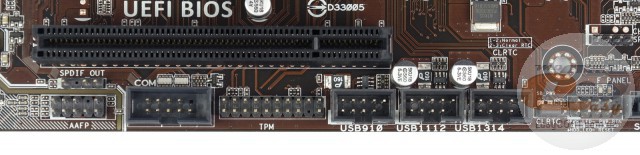

У нижній частині друкованої плати ASUS Z97-P розташовані наступні роз’єми: колодка підключення аудіороз’ємів передньої панелі, S/PDIF out, порти COM і TPM, джампер для скидання CMOS, а також колодка підключення фронтальної панелі. Додатково відзначимо три колодки для активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка восьми портів USB 2.0: шести внутрішніх і двох на інтерфейсній панелі.

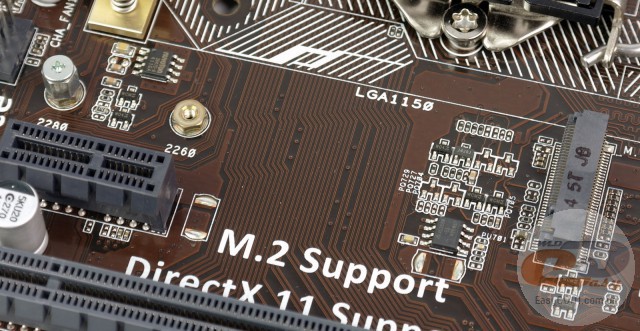

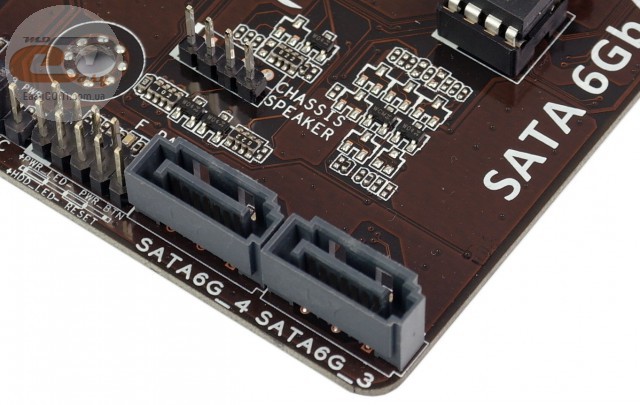

Можливості організації дискової підсистеми представлені роз’ємом M.2 (підтримуються формати SSD-накопичувачів M.2 2260 і M.2 2280), а також чотирма портами SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10. Усі інтерфейси реалізовані силами чіпсету.

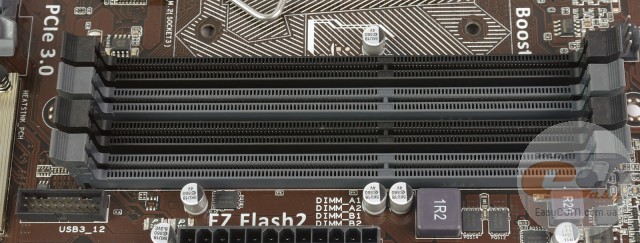

Системна плата ASUS Z97-P оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR3, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати або в перший і третій, або в другий і четвертий слоти. Підтримуються модулі, які працюють на частотах від 1333 до 1600 МГц у номінальному режимі та до 3200 МГц у розгоні. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде достатньо практично для будь-яких поставлених завдань.

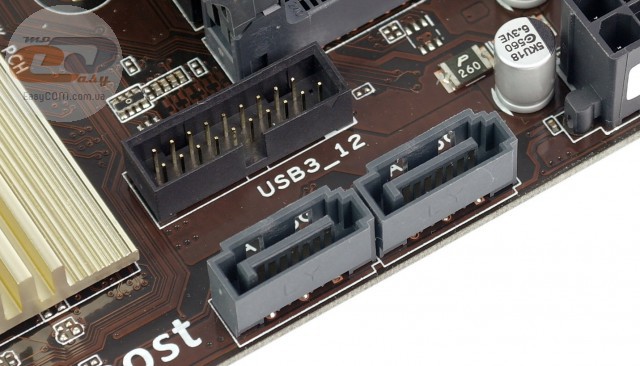

Додатково відзначимо колодку для підключення виносної панелі з портами USB 3.0, яка традиційно розташовується на правій стороні друкованої плати. Таким чином, на тестованій моделі їх усього шість: чотири зовнішні та два внутрішні. Усі вони реалізовані силами набору системної логіки.

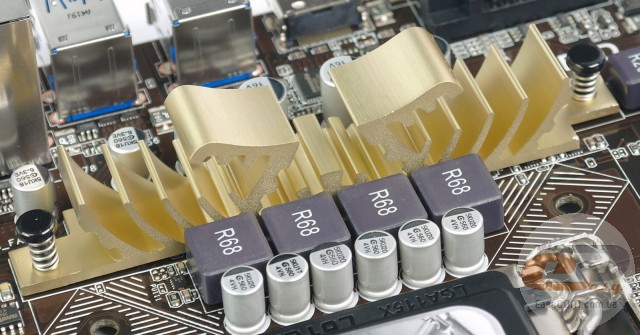

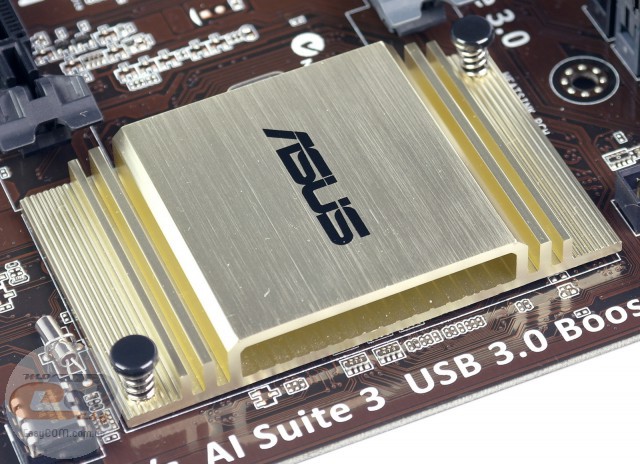

Система охолодження розглянутої плати складається із двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z97, у той час як другий накриває елементи підсистеми живлення процесора.

В процесі тестування були зафіксовані наступні температурні показники:

• радіатор охолодження чіпсету – 40°C;
• дроселі підсистеми живлення – 71,2°C;
• радіатор охолодження елементів підсистеми живлення процесора – 68,7°C.

Отримані результати цілком достатні для захисту ключових компонентів від перегрівання.

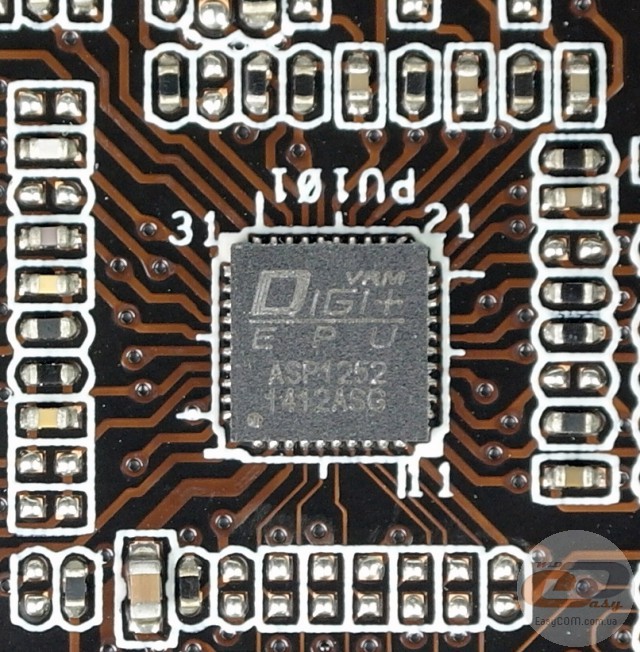

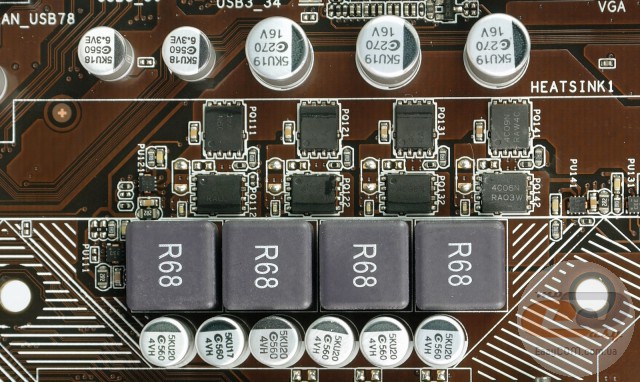

Живлення процесора здійснюється за 4-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1252 із вбудованою підсистемою керування енергоспоживанням DIGI+ VRM. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори зі збільшеним в 2,5 рази терміном служби та дроселі з феритовим осердям. Для подачі напруги живлення призначені основний 24-контактний і додатковий 8-контактний роз’єми.

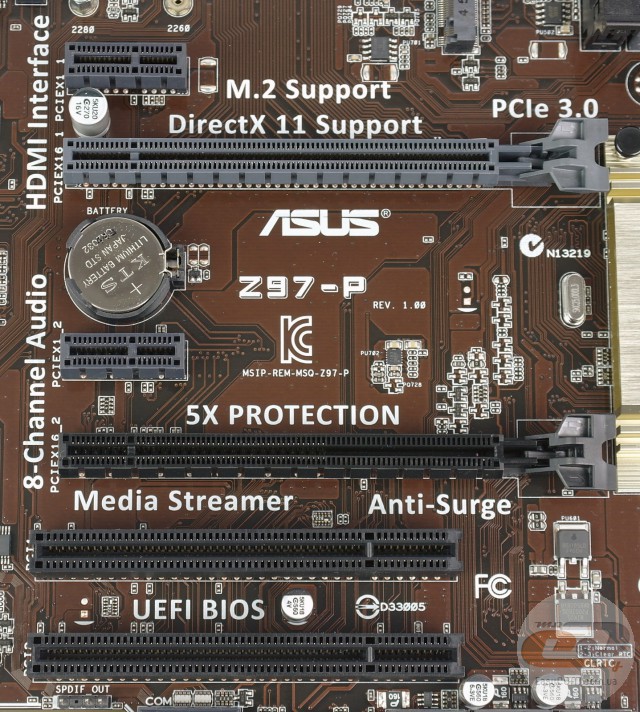

Для розширення функціональності материнської плати ASUS Z97-P присутні шість слотів:

1. PCI Express 2.0 x1;
2. PCI Express 3.0 x16 (у режимі х16);
3. PCI Express 2.0 x1;
4. PCI Express 2.0 x16 (у режимі х2);
5. PCI;
6. PCI.

Як бачимо, із двох слотів PCI Express x16 до процесора підключений тільки один, який завжди використовує 16 ліній стандарту PCI Express 3.0, тоді як другий роз’єм підключений до чіпсету. Йому доступні максимум 2 лінії PCI Express 2.0. Тому новинку можна використовувати винятково з однією відеокартою, у той час як другий слот PCI Express x16 пригодиться для інших плат розширення.

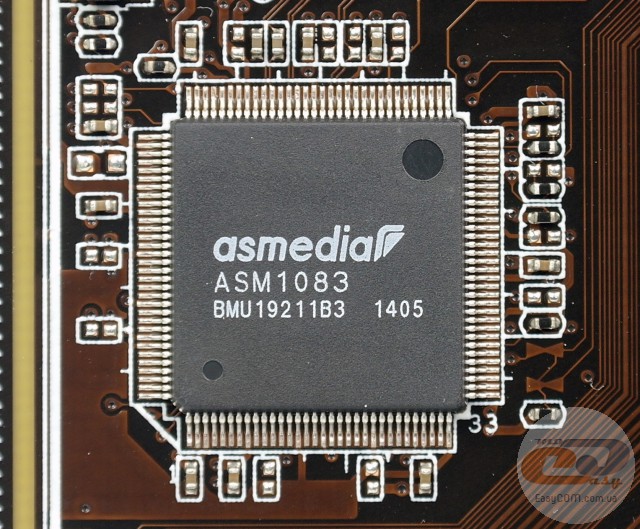

Оскільки набір системної логіки Intel Z97 не підтримує шину PCI, то функціонування двох відповідних роз’ємів реалізоване за допомогою мосту PCIe-PCI, основаного на контролері ASMedia ASM1083.

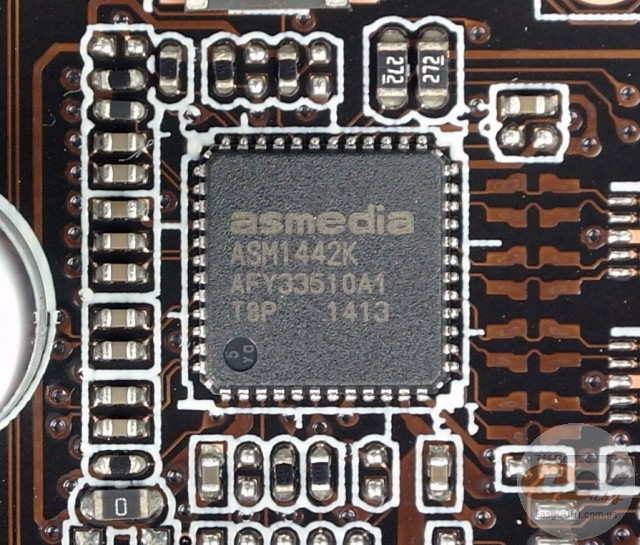

Якщо ж ви вирішили скористатися можливостями інтегрованого в CPU графічного ядра, то у вашому розпорядженні три відеовиходи: HDMI, DVI-D і D-Sub, перемикання між якими здійснюється силами мікросхеми ASMedia ASM1442K.

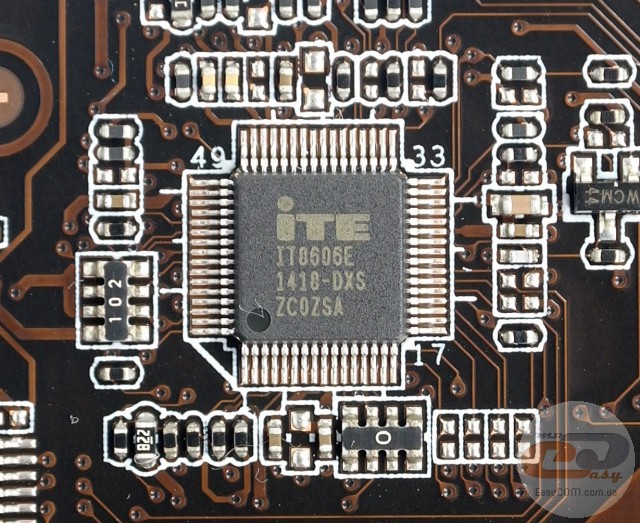

Можливості Multi I/O покладені на мікросхему ITE IT8606E, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

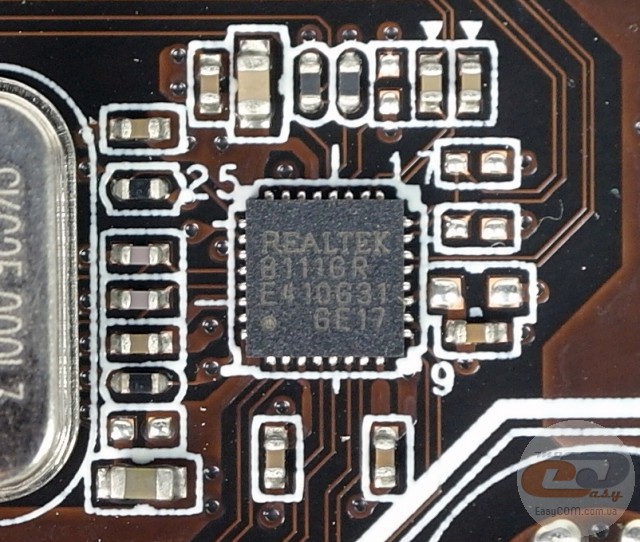

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111GR.

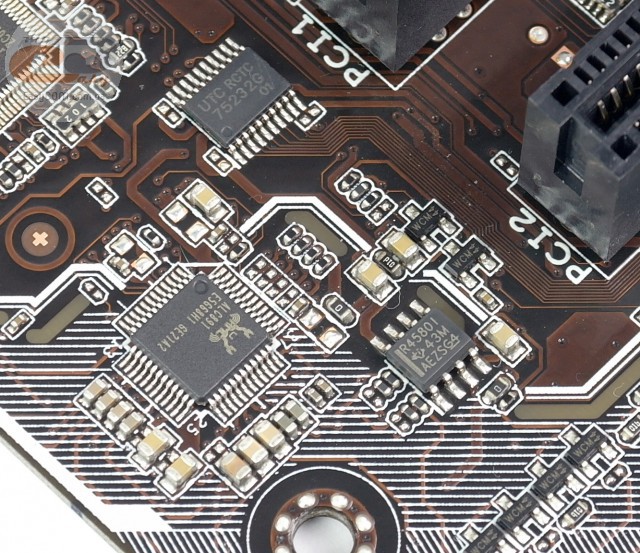

Звукова підсистема розглянутої материнської плати основана на 8-канальному HDA-кодеку Realtek ALC891, який підтримує аудіосистеми форматів 2/4/5.1/7.1. У її складі використовується спеціальний аудіопідсилювач TI R4580I, а також технологія екранування області звукової підсистеми за допомогою захисної смужки. Додатково відзначимо, що правий і лівий аудіоканали розташовані на окремих шарах друкованої плати для зменшення негативних наслідків їх взаємного проникнення.

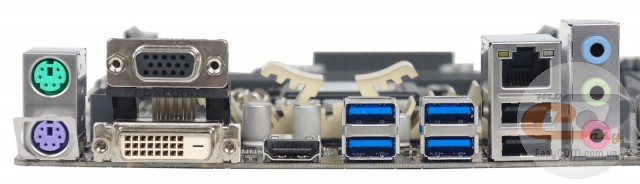

Інтерфейсна панель моделі ASUS Z97-P включає до свого складу наступні порти:

• 1 x HDMI;
• 1 x DVI-D;
• 1 x D-Sub;
• 2 x PS/2 для підключення мишки та клавіатури;
• 1 x LAN (RJ45);
• 4 x USB 3.0;
• 2 x USB 2.0;
• 3 x аудіопорти.

Подібне компонування інтерфейсної панелі можна сміливо назвати цілком гідним для недорогої моделі, оскільки вона включає до свого складу три відеовиходи, достатню кількість портів USB, підтримку периферії з інтерфейсом PS/2, а також можливість винести на задню панель ПК порт COM за допомогою внутрішнього роз’єму. Що ж стосується особливостей, то в цьому випадку варто відзначити незручне підключення багатоканальної акустики, для чого необхідно використовувати фронтальні аудіовиходи на корпусі ПК.

Можливості організації охолодження усередині системного корпусу в ASUS Z97-P цілком стандартні. У наявності три 4-контактні роз’єми для підключення вентиляторів, один із яких служить для системи охолодження CPU, у той час як два інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання.

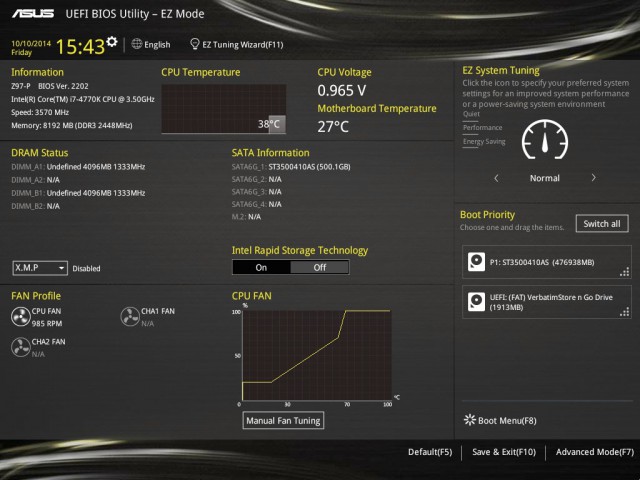

«EZ Mode», у якому всі необхідні параметри згруповані на одному екрані, а розгін здійснюється за допомогою «EZ Tuning Wizard».

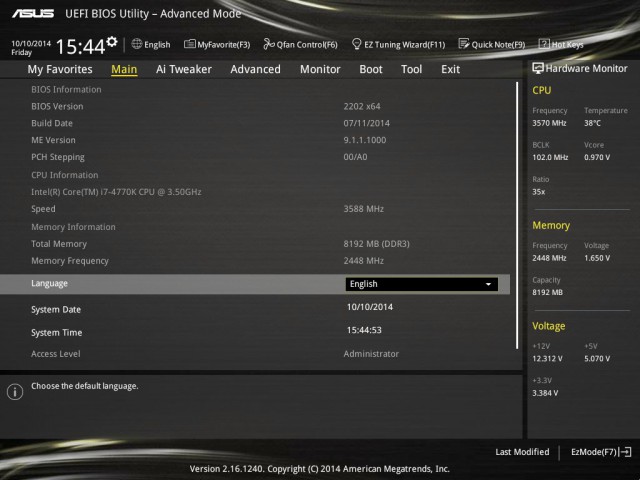

Або звичний «Advanced Mode», де всі налаштування необхідно виконувати вручну.

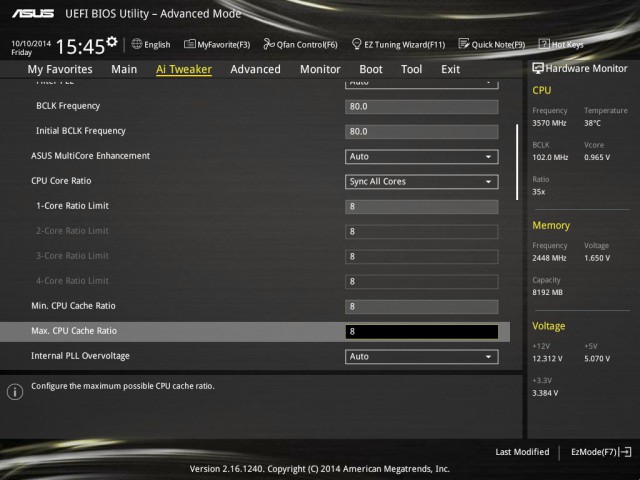

Усі пов'язані з розгоном системи пункти знаходяться у вкладці «AI Tweaker».

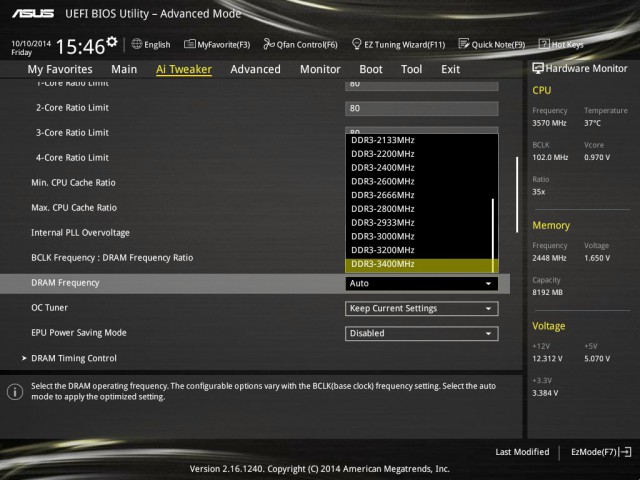

Множник частоти пам'яті дозволяє встановлювати швидкість підключених модулів у межах від 800 до 3400 МГц.

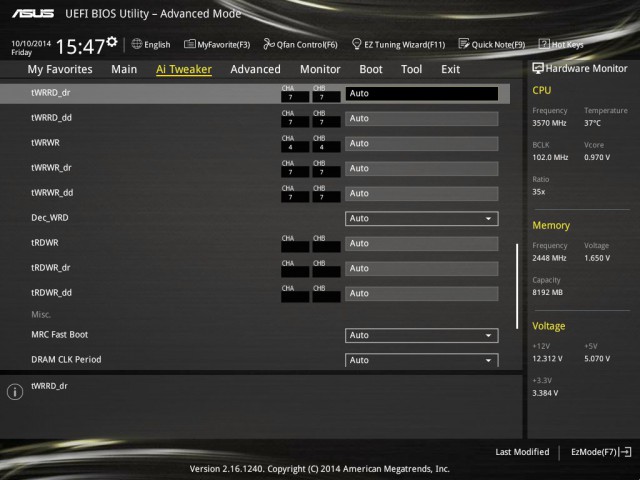

Також при необхідності можна одержати доступ до регулювань затримок пам'яті.

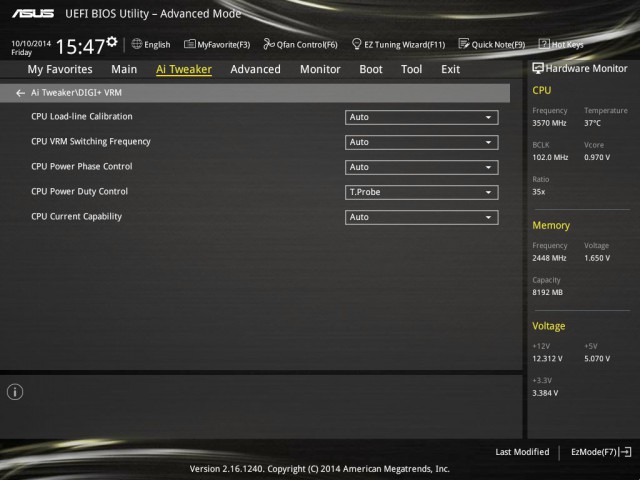

Для збільшення стабільності при розгоні можуть послужити налаштування керування цифровою підсистемою живлення DIGI+ VRM.

Налаштування, необхідні для розгону й оптимізації системи, зведені в таблицю:

Параметр	Назва меню	Діапазон	Крок
Частота системної шини	BCLK Frequency	80,0 – 300,0	0,1
	CPU Strap	100, 125, 166, 250
Частота оперативної пам'яті	Memory Frequency	3400, 3200, 3000, 2933, 2800, 2666, 2600, 2400, 2200. 2133, 2000, 1866, 1800, 1600, 1400, 1333, 1066, 800
Таймінги оперативної пам'яті	DRAM Timing	CAS Latency, RAS to CAS, RAS PRE Time, RAS ACT Time, DRAM COMMAND Mode, RAS to RAS Delay, REF Cycle Time, Write Recovery Time, READ to PRE Time, FOUR ACT WIN Time, WRITE to READ Delay, Write Latency
	Min. CPU Cache Ratio Limit	8 – MAX	1
	Max CPU Cache Ratio Limit	8 – MAX	1
Частота роботи ШІМ-контролера перетворювача живлення процесора	Fixed CPU VRM Switching Frequency(KHz)	200 – 350	50
	Long Duration Package Power Limit	1 – 4096	1
	Package Power Time Window	1 - 127	1
	Short Duration Package Power Limit	1 - 4096	1
	CPU Integrated VR Current Limit	0,125 – 1023,875	0,125
	Power Current Slope	Auto, Level -4 – Level 4
	Power Current Offset	Auto, -100% - 100%	12,5 %
	Power Fast Ramp Response	0,00 – 1,50	0,001
	Power Saving Level 1 Threshold	0 – 80	1
	Power Saving Level 2 Threshold	0 – 50	1
	Power Saving Level 3 Threshold	0 – 30	1
	CPU Core Voltage Override	0,001 – 1,920	0,001
	CPU Cache Voltage Override	0,001 – 1,920	0,001
	CPU System Agent Voltage Offset	0,001 – 0,999	0,001
	CPU Analog I/O Voltage Offset	0,001 – 0,999	0,001
	CPU Digital I/O Voltage Offset	0,001 – 0,999	0,001
Вхідна напруга на процесорі	CPU Input Voltage	0,800 – 2,700	0,010
Напруга на модулях оперативної пам'яті	DRAM Voltage	1,185 – 1,800	0,005
Напруга на чіпсеті	PCH Core Voltage	0,735 – 1,500	0,01250
	PCH VLX Voltage	1,185 – 2,135	0,01250
	DRAM CTRL REF Voltage	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHA	0,39500 – 0,63000	0,00500
	DRAM DATA REF Voltage on CHB	0,39500 – 0,63000	0,00500

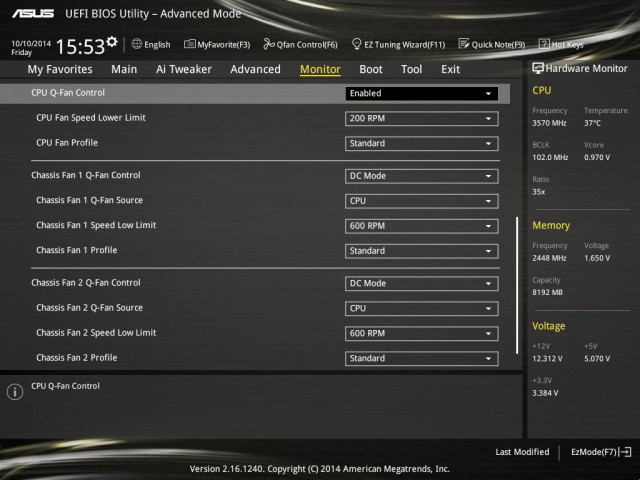

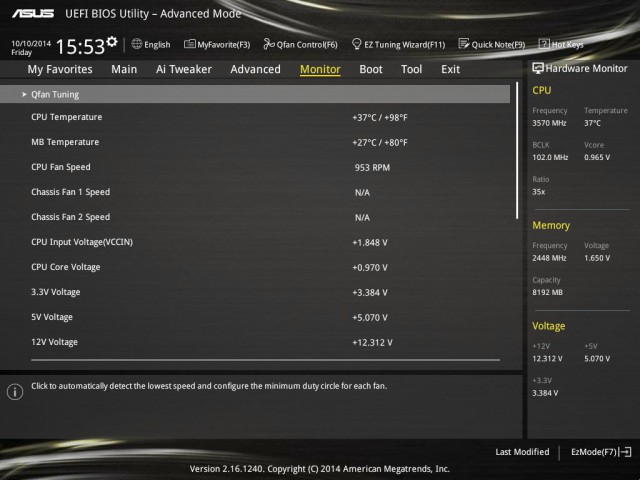

У розділі «Monitor» відкривається доступ до спостереження за температурою процесора та чіпсету. А от моніторити напруги на лініях живлення +12В, +5В і +3,3В, як і деякі інші параметри, можна з будь-якого розділу, оскільки ця інформація постійно відображається на правій бічній панелі.

Окремо варто відзначити можливість зняття скріншотів у BIOS і підтримку російської мови.

Можливості розгону

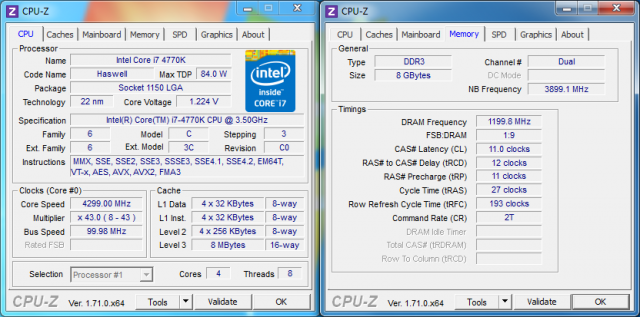

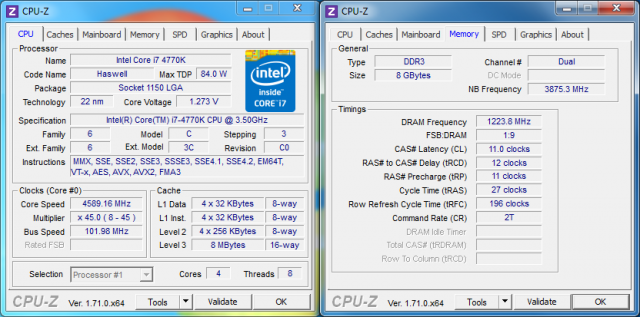

За підсумками ручного розгону процесора Intel Core i7-4770K, шляхом збільшення множника до х46 і напруги до 1,210 В, його стабільна робоча частота склала 4600 МГц, що є хорошим результатом для якісної материнської плати.

«Ratio only»

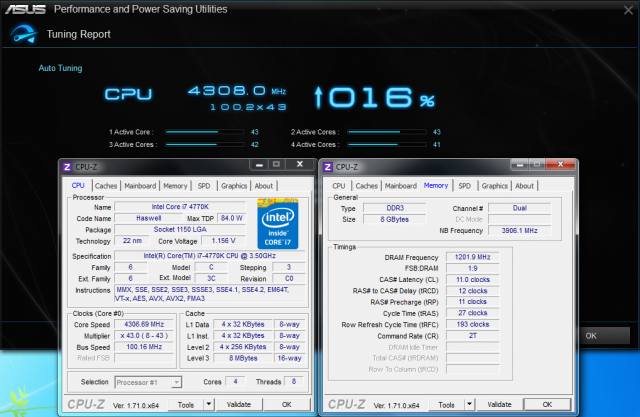

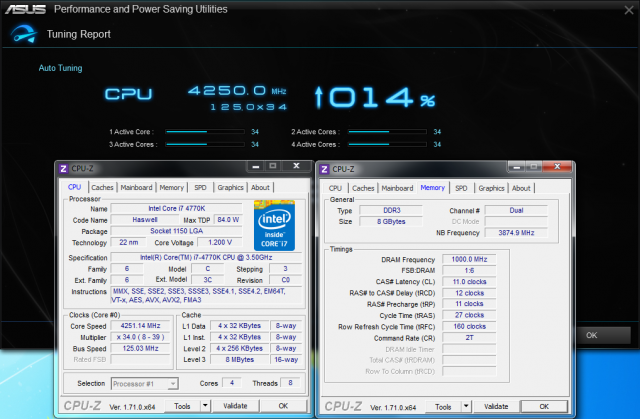

Використання можливостей автоматичного розгону за допомогою утиліти з набору ASUS Al Suite 3 у режимі «Ratio only» (розгін шляхом збільшення лише множника) дозволило підвищити частоту процесора до 4300 МГц при напрузі 1,156 В. Пам'ять при цьому запрацювала на частоті DDR3-2400 МГц.

Також скористатися даною функцією можна через BIOS.

«BCLK First»

Після активації функції автоматичного розгону ЦП у режимі «BCLK First» (розгін по шині BCLK) його частота була зафіксована на позначці 4251 МГц при напрузі 1,200 В. Разом з тим системою була автоматично підвищена швидкість роботи пам'яті до значення DDR3-2000 МГц. Скористатися даною функцією можна й через BIOS.

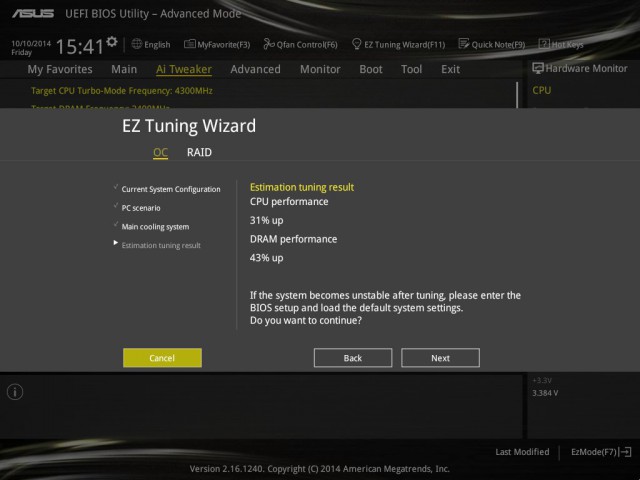

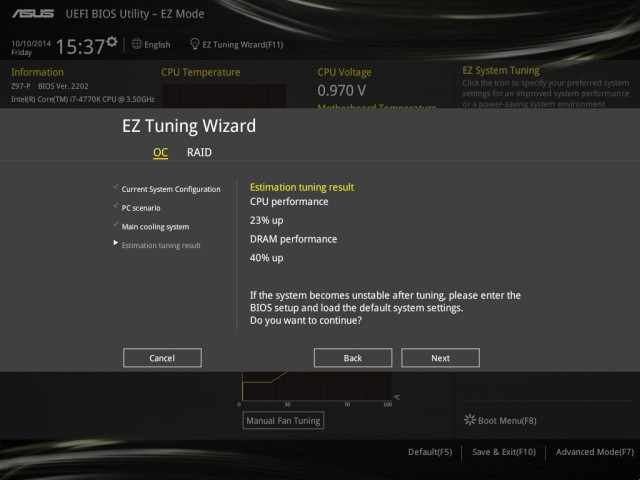

Що стосується можливостей автоматичного розгону в BIOS, то для початку роботи майстра налаштувань «EZ Tuning Wizard», про який ми згадували раніше, необхідно вибрати сценарій використання вашого комп'ютера: «Daily Computing» або «Gaming/Video Editing».

Далі слід вказати тип встановленої системи охолодження: комплектний боксовий кулер, поліпшена СО баштового типу, система рідинного охолодження або варіант зі знаком питання для тих, хто не певний у типі використовуваної СО.

Залежно від поєднання згаданих вище пунктів буде обраний оптимальний (на думку системи) профіль автоматичного розгону.

Наприклад, після вибору пунктів «Daily Computing» і «Box cooler» система встановила розгін на рівні 23% для процесора та 40% для пам'яті, що дало в підсумку частоту процесора 4300 МГц при напрузі 1,224 В, тоді як оперативна пам'ять запрацювала на частоті DDR3-2400 МГц.

Вибір же найбільш екстремальних пунктів («Gaming/Video Editing» і «Water cooler») пропонує розгін на 31% і 43% для процесора та пам’яті відповідно. Тобто частота ЦП досягнула 4589 МГц при напрузі 1,273 В, а швидкість пам'яті була встановлена на рівні DDR3-2446 МГц.

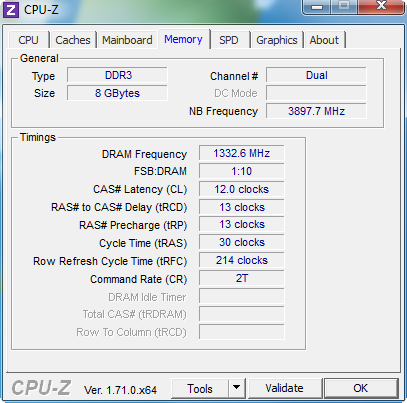

Тестові модулі оперативної пам'яті з максимальною номінальною робочою частотою 2400 МГц були успішно розігнані до швидкості DDR3-2666 МГц.

Ручне збільшення частоти системної шини дозволило досягнути рівня 185,99 МГц, що є відмінним показником.

Тестування

Для перевірки можливостей материнської плати ASUS Z97-P використовувалося наступне обладнання:

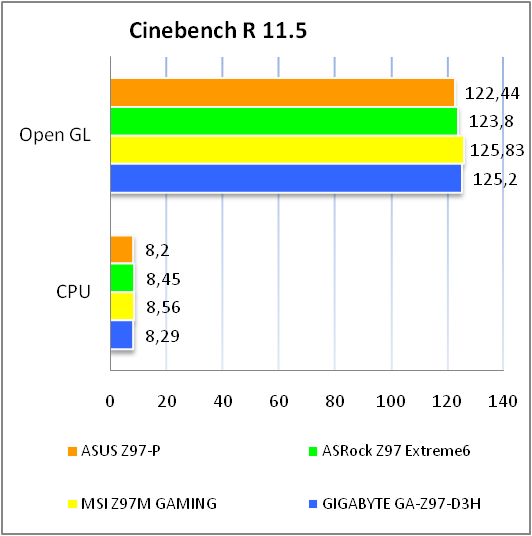

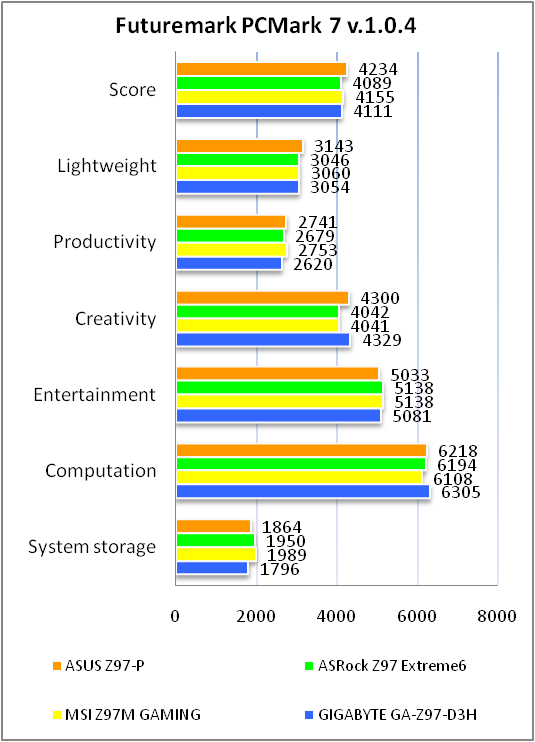

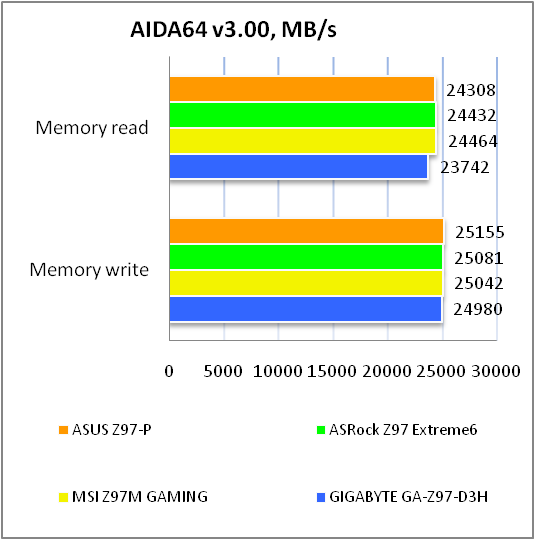

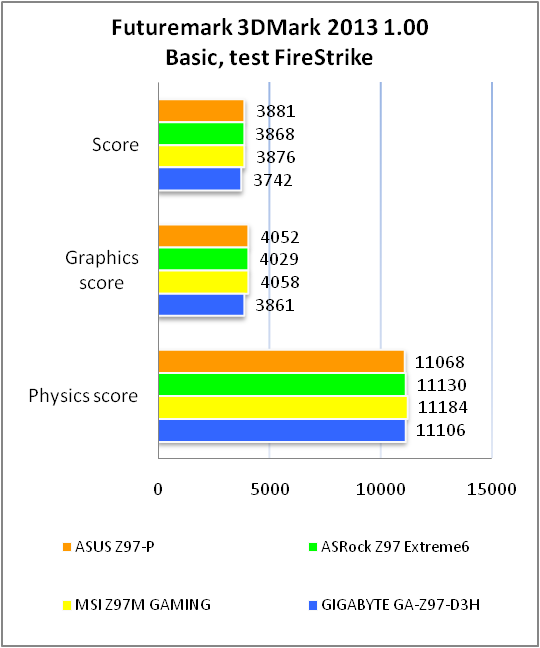

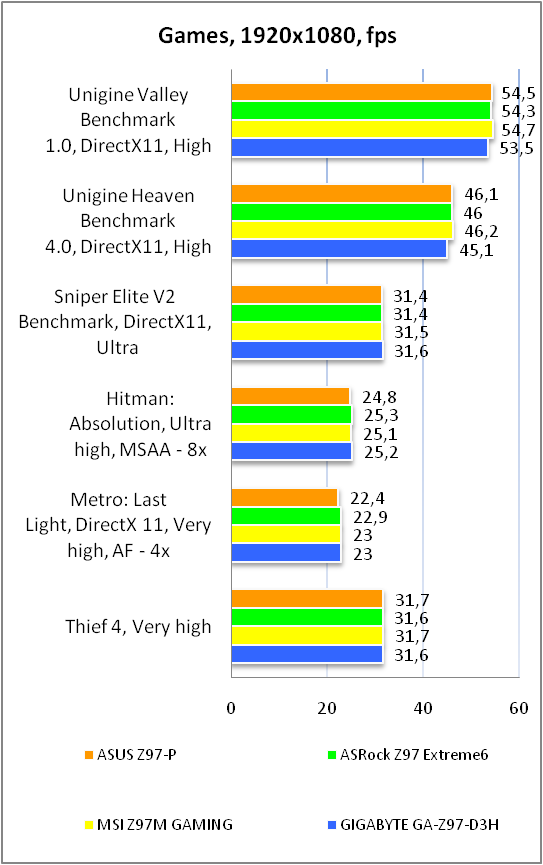

Результати тестів

Модель ASUS Z97-P демонструє відмінні показники продуктивності, які знаходяться на рівні з конкурентними аналогами. Це дозволяє нам говорити про високу якість її виконання, добір хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC891

Звіт про тестування в RightMark Audio Analyzer

16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звукова підсистема на основі 8-канального кодека Realtek ALC891 з рядом цікавих особливостей, про які ми розповідали раніше, демонструє дуже хорошу якість звуку, якої більшості користувачів буде цілком достатньо для повсякденного використання. В іншому випадку можна придбати дискретну звукову плату з інтерфейсом PCI або PCI Express.

Висновки

За підсумками знайомства з ASUS Z97-P можна відзначити, що наші початкові висновки повністю підтвердилися й дана модель являє собою відмінний приклад добре збалансованого доступного рішення, яке пропонує гідне оснащення й цілком розумну вартість.

До ключових її переваг можна віднести високу якість елементної бази, хороші можливості для організації дискової підсистеми (присутній інтерфейс M.2), цілком достатню сучасному користувачу кількість портів USB, а також хороші можливості для ручного та автоматичного розгону, які дозволять вам одержати додатковий приріст продуктивності.

Що стосується особливостей, то перед купівлею варто пам'ятати про не найзручніше підключення багатоканальної акустики, а також про відсутні кріпильні отвори на правій стороні друкованої плати.

У підсумку материнська плата ASUS Z97-P хоч і не позбавлена ряду особливостей, але все-таки цілком здатна зацікавити користувачів, які підшукують собі недороге рішення для складання домашньої системи з однією відеокартою або зовсім без неї.

Переваги:

• надійна 4-фазна цифрова підсистема живлення DIGI+ VRM;
• поліпшена елементна база для більш надійної та стабільної роботи материнської плати;
• підтримка великої кількості портів USB 3.0 і SATA 6 Гбіт/с;
• наявність інтерфейсу M.2 із пропускною здатністю 10 Гбіт/с;
• підтримка модулів оперативної пам'яті стандарту DDR3-3200 МГц;
• хороші можливості автоматичного та ручного розгону;
• хороший набір портів на інтерфейсній панелі;
• підтримка ряду корисних фірмових технологій.

Особливості:

• відсутність кріпильних отворів на правій стороні друкованої плати;
• незручне підключення багатоканальної акустики.
