Огляд і тестування материнської плати ASUS Z87M-PLUS

Вихід процесорів Intel 4-го покоління і набору сумісної системної логіки Intel 8-ої серії – принесли пожвавлення в ринок материнських плат. Усі виробники представили свої рішення, з деякими з яких ми вас уже ознайомили. Як правило, це продукти верхнього цінового діапазону, розраховані на любителів комп'ютерних ігор і ентузіастів оверклокінгу, обладнані безліччю додаткових функцій. Але не всі збирають потужні ігрові станції, і змісту їм переплачувати за додаткові «навороти» немає, а продуктивний комп'ютер з новим процесором компанії Intel з мікроархітектурою Haswell хочеться. Як їм бути – чекати поки компанії-виробники материнських плат представлять на ринку рішення на базі бюджетних чіпсетів Intel 8-ої серії? Звичайно ж ні! Адже, наприклад, компанія ASUS уже готова запропонувати покупцям більш доступну материнську плату, основану на старшому наборі системної логіки Intel Z87 Express, з якою ми вас і познайомимо в цьому огляді.

Специфікація материнської плати ASUS Z87M-PLUS.

Виробник	ASUS
Модель	Z87M-PLUS
Чіпсет	Intel Z87 Express
Процесорний роз’єм	Socket LGA 1150
Підтримувані процесори	Intel Core i7/ Core i5 / Core i3 / Pentium / Celeron четвертого покоління
Використовувана пам'ять	DDR3 2933(O.C.) / 2800(O.C.) / 2666(O.C.) / 2600(O.C.) / 2400(O.C.) / 2200(O.C.) / 2133(O.C.)/ 2000(O.C.) / 1866(O.C.) / 1600 / 1333 МГц Non-ECC, Un-buffered Memory
Підтримка пам'яті	4 x 240-контактні DIMM двоканальної архітектури до 32 ГБ
Слоти розширення	1 x PCI Express 3.0 x16 (у режимі х16) 2 x PCI Express 2.0 x1 1 x PCI Express 2.0 x16 (у режимі х4)
Дискова підсистема	Intel Z87 Express: 6 x SATA 6 Гбіт/с Підтримка RAID 0, 1, 5 і 10
LAN	Гігабітний мережевий LAN контролер Realtek 8111GR
Звукова підсистема	8-канальний High-Definition Audio кодек Realtek ALC887
Живлення	24-контактний роз’єм живлення ATX 8-контактний ATX12V роз’єм живлення
Охолодження	Пасивна система охолодження, яка складається із двох алюмінієвих радіаторів
Роз’єми для вентиляторів	1 x CPU 2 x корпусні вентилятори
Зовнішні порти I/O	1 x PS/2 (клавіатура/миша) 1 x DVI 1 x D-Sub 1 x HDMI 1 х оптичний вихід S/PDIF 1 x LAN (RJ45) порт 4 x USB 3.0 2 x USB 2.0 6 аудіо роз’ємів
Внутрішні порти I/O	1 x аудіо роз’єм передньої панелі 3 x USB 2.0/1.1 (підключення до шести портів) 1 x USB 3.0 (підключення двох портів) 1 х COM 1 х роз’єм TPM 1 х вихід S/PDIF 1 x клавіша MemOK! 1 x перемикач GPU Boost 1 x перемикач Clear CMOS Роз’єм системної панелі
BIOS	64 Mb Flash ROM UEFI AMI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.7, ACPI 4.0a, Multi-language BIOS ASUS EZ Flash 2, ASUS CrashFree BIOS 3
Фірмові технології та утиліти	GPU Boost ASUS 5X Protection ASUS EPU TurboV EVO USB BIOS Flashback MemOK! USB 3.0 Boost Disk Unlocker ASUS O.C. Tuner ASUS Q-Design AI Suite 3 Ai Charger Anti-Surge ASUS UEFI BIOS EZ Network iControl ASUS Fan Xpert 2 ASUS CrashFree BIOS 3 ASUS EZ Flash 2
Комплектація	посібник користувача; 2 x SATA кабелі; заглушка інтерфейсної панелі; DVD із драйверами та утилітами.
Форм-фактор Розміри, мм	microATX 244 х 213
Сайт виробника	ASUS Оновлення BIOS і драйверів можна завантажити зі сторінки підтримки.



Все цены на Asus+Z87M-PLUS

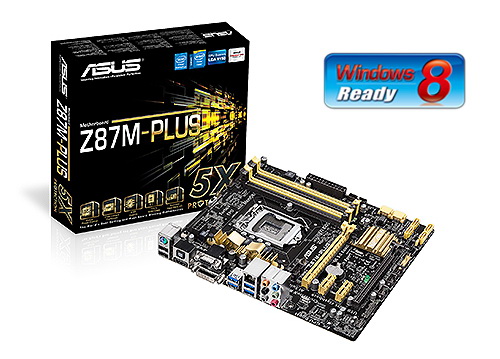

На жаль, у нашу тестову лабораторію представники компанії ASUS передали інженерний зразок материнської плати ASUS Z87M-PLUS, яка була упакована у звичайну білу картонну коробку. Тому про оформлення упаковки ми можемо судити лише по фото новинки з офіційного сайту. Як бачимо, використовується стандартна коробка з якісною поліграфією, на якій слід виділити логотип 5X Protection. Він вказує на підтримку:

• 4-фазної цифрової системи стабілізації напруги ASUS DIGI+ VRM;
• поліпшеного захисту модулів оперативної пам'яті від перевантаження по струму;
• технології ASUS ESD, яка забезпечує захист внутрішніх компонентів від електростатичного розряду;
• винятково твердотільних конденсаторів 5K-Hour з більш тривалим терміном служби;
• сталевого каркасу для портів зовнішньої панелі інтерфейсів.

Знаючи з досвіду про увагу, яку фахівці компанії ASUS приділяють усім аспектам своєї продукції, і вже розглянувши рішення з подібною упаковкою, у нас не виникають сумніви у якості її виконання та хорошому інформативному наповненні.

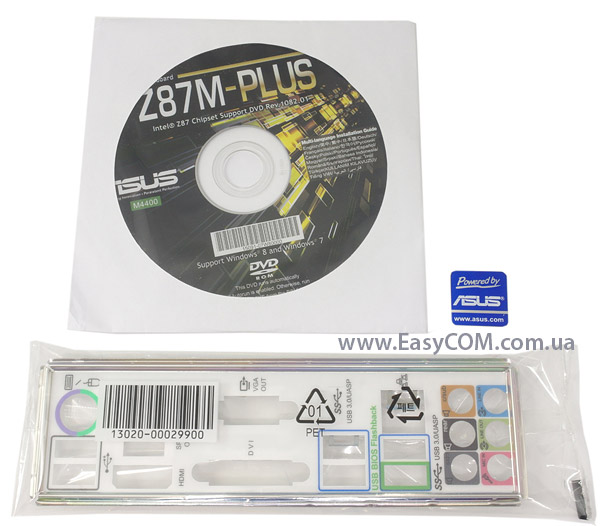

Про комплект поставки також можемо надати інформацію тільки із сайту виробника та з інструкції користувача. Разом з материнською платою ви одержите тільки найнеобхідніший мінімум для складання системи, а саме:

• посібник користувача;
• два кабелі SATA;
• заглушку інтерфейсної панелі ASUS Q-Shield;
• DVD-диск із драйверами та ПЗ.

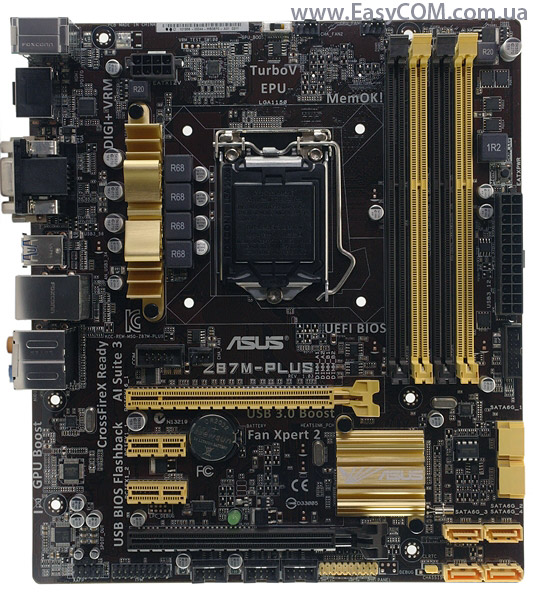

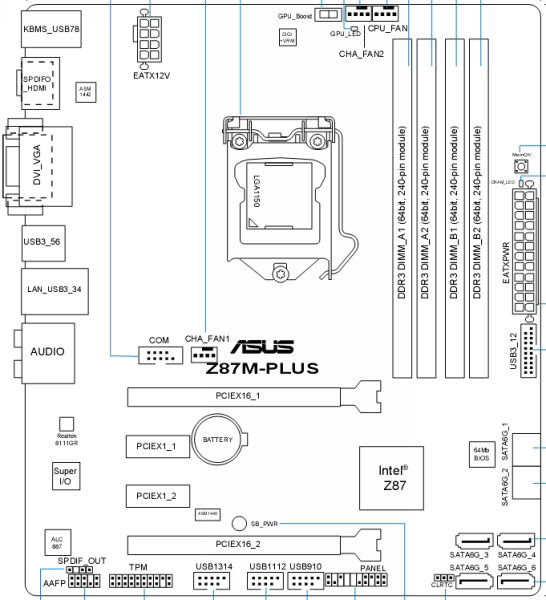

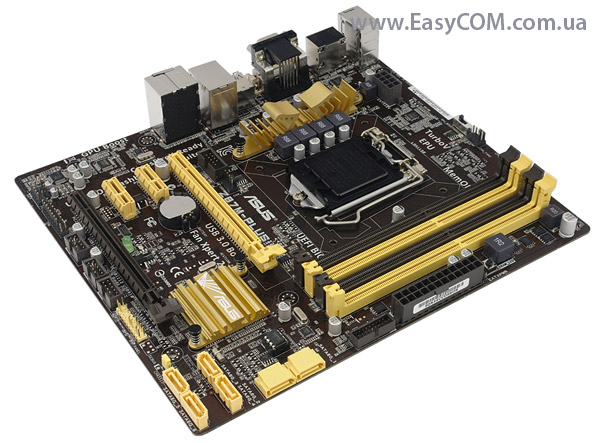

Материнська плата ASUS Z87M-PLUS виконана у форм-факторі microATX на якісному текстоліті, пофарбованому в темно-коричневий колір. Золотавий відтінок радіаторів у сукупності з жовтими та темно-коричневими роз’ємами надають платі деяку схожість із бджілкою-трудівницею. Звертає на себе увагу звисаючий правий край плати, тому при встановленні модулів пам'яті та підключенні роз’ємів його потрібно притримувати знизу, щоб уникнути пошкодження доріжок при надмірному вигині текстоліту.

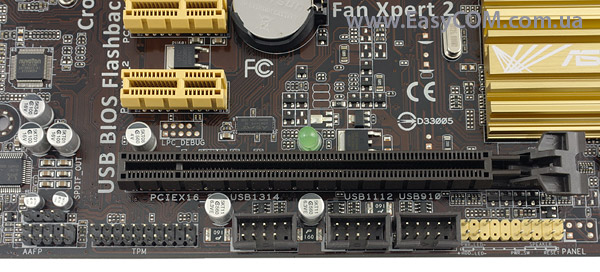

По нижньому краю моделі ASUS Z87M-PLUS розташовані колодка для підключення звукових роз’ємів передньої панелі, конектор модуля TPM, три роз’єми USB 2.0 для підключення шести портів (по два на роз’єм) і роз’єм системної панелі.

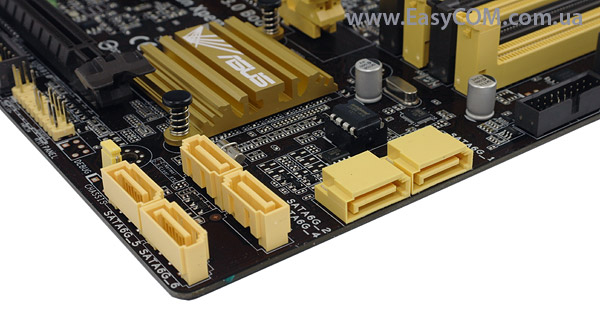

У нижньому правому куті розташовано шість роз’ємів SATA 6 Гбіт/с дискової підсистеми, які працюють під керуванням набору системної логіки Intel Z87 Express і дозволяють створювати RAID-масиви рівнів 0, 1, 5 і 10. Одним із помічених нами недоліків дискової підсистеми є вертикальне розташування чотирьох роз’ємів SATA, доступ до яких буде заблокований другою відеокартою з габаритною системою охолодження, залишивши користувачу всього два роз’єми для підключення дискових пристроїв.

З правого краю материнської плати ASUS Z87M-PLUS, напроти роз’ємів DIMM, розташовані 19-контактна колодка для підключення двох портів USB 3.0, роз’єм основного живлення та клавіша «MemOK», яка вам пригодиться при нестабільній роботі модулів оперативної пам'яті.

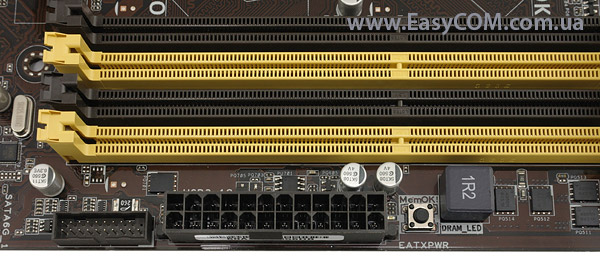

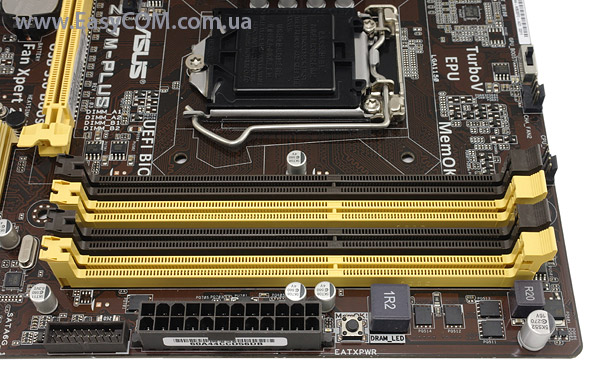

Для встановлення модулів оперативної пам'яті стандарту DDR3 на материнській платі ASUS Z87M-PLUS передбачено чотири 240-контактні роз’єми DIMM. Максимально можливий обсяг ОЗП обмежений можливостями інтегрованого в процесор контролера пам'яті і становить 32 ГБ. Напруга живлення RAM надходить від однофазного імпульсного стабілізатора, потужності якого, враховуючи низьке енергоспоживання пам'яті стандарту DDR3, буде цілком достатньо для забезпечення стабільної живлячої напруги у всіх режимах роботи ОЗП.

Посередині верхнього краю плати розташований перемикач «GPU_BOOST», яким можна ввімкнути однойменну технологію, що дозволяє значно підвищити продуктивність інтегрованого в процесор графічного ядра. Активація технології GPU Boost, для зручності користувачів, індикується розташованим поряд світлодіодом. Невеликим мінусом є ускладнений доступ до перемикача в умовах інстальованої в корпус системи.

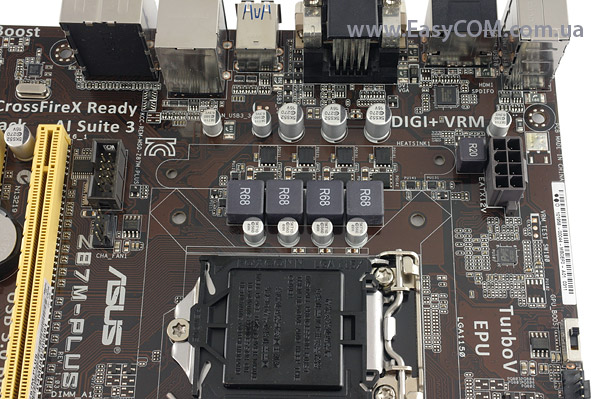

Живлення обчислювальних ядер центрального процесора та інтегрованих у нього контролера пам'яті й графічного ядра на материнській платі ASUS Z87M-PLUS здійснюється за 4-фазною схемою, яка працює під керуванням ШІМ-контролера ASP1253. Стабілізатор живлення ЦП має фірмову цифрову архітектуру DIGI+ VRM, що дозволяє досягнути максимальної стабільності та ефективної роботи, а також надає користувачу можливість гнучкого налаштування стабілізатора напруги. Тому, незважаючи на невелику кількість фаз, виробник встановив 8-контактний роз’єм додаткового живлення ATX12V, який дає можливість вдвічі збільшити струм, що проходить через нього, у порівнянні зі стандартним 4-контактним роз’ємом ATX12V.

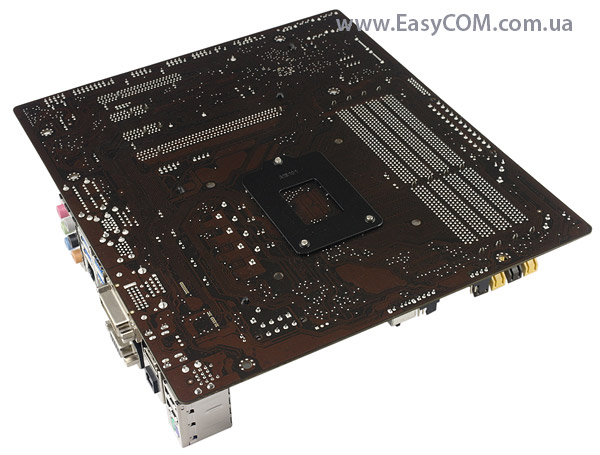

Зі зворотної сторони материнська плата ASUS Z87M-PLUS примітна тільки металевою пластиною під процесорним роз’ємом, яка оберігає плату від згинання надто тугим кріпленням процесорного кулера.

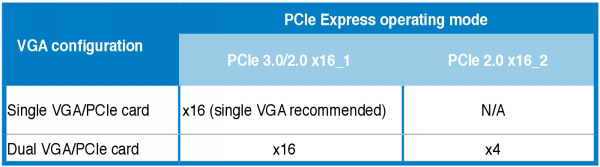

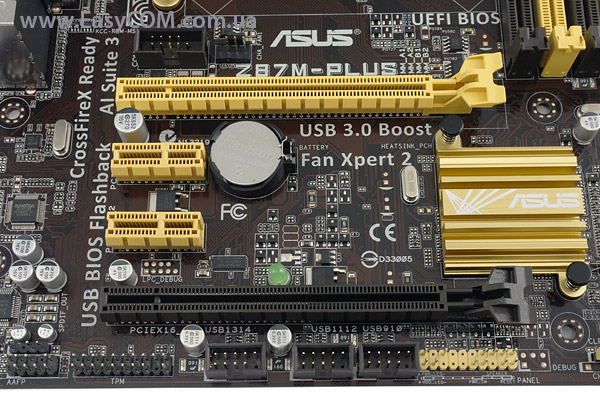

Для встановлення плат розширення виробник передбачив на материнській платі ASUS Z87M-PLUS такі роз’єми: один PCI Express x16 3.0/2.0 (жовтого кольору), який одержує всі шістнадцять ліній, що йдуть від процесора, два роз’єми PCI Express x1 2.0 і ще один роз’єм PCI Express x16 2.0 (темно-коричневого кольору), який має всього чотири лінії. При встановленні відеокарти з габаритною системою охолодження в слот PCI Express x16 3.0/2.0 і без того невеликі можливості встановлення плат розширення скоротяться до одного роз’єму PCI Express x1. Також необхідно додати, що за замовчуванням слот PCI Express x16 2.0 працює в режимі х2, надаючи дві інші лінії для роз’ємів PCI Express 2.0 x1. Перехід у режим x4 здійснюється в налаштуваннях BIOS, і він виключить можливість використання роз’ємів PCI Express 2.0 x1.

Хоча компанія ASUS і заявляє про підтримку материнською платою технологій об'єднання відеоадаптерів AMD Quad-GPU CrossFireX, однак більш доцільним, на нашу думку, буде використання лише однієї відеокарти через малу кількість ліній PCI Express 2.0 на другому роз’ємі.

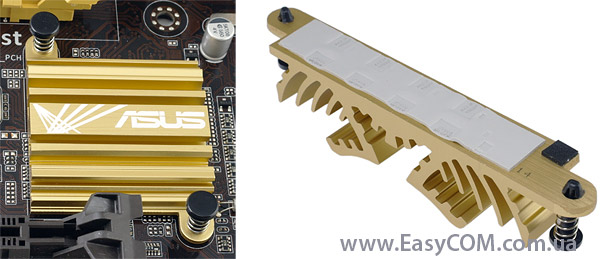

Материнська плата ASUS Z87M-PLUS обладнана пасивною системою охолодження, яка складається із двох алюмінієвих радіаторів. Один невеликий низькопрофільний радіатор знаходиться на наборі системної логіки Intel Z87 Express, другий - на силових елементах стабілізатора живлення центрального процесора. Незважаючи на невеликі розміри та висоту, радіатор на чіпсеті прекрасно виконує своє завдання – під час тестування його температура становила 36,2°С. Кріпляться вони до охолоджуваних елементів за допомогою підпружинених пластикових кліпс.

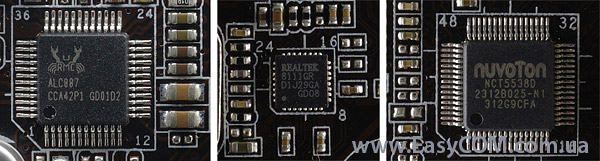

У якості інтегрованого звукового рішення на материнській платі ASUS Z87M-PLUS використовується 8-канальний аудіо кодек Realtek ALC887. Він використовується вже досить давно і, при правильно виконаній обв'язці мікросхеми, показує дуже хороші результати в тестах. За підключення до мережі LAN відповідає гігабітний контролер RTL8111GR виробництва цієї ж компанії. Роботу інтерфейсу PS/2, порту COM і функції системного монітора підтримує контролер Multi I/O Nuvoton NCT5538D.

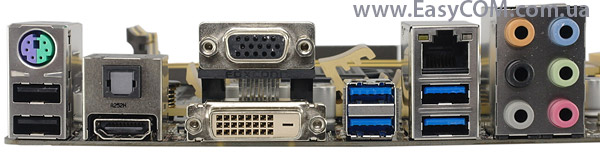

На інтерфейсну панель материнської плати ASUS Z87M-PLUS виведені наступні порти:

• комбінований порт PS/2 для підключення клавіатури або мишки;
• два порти USB 2.0;
• оптичний вихід S/PDIF;
• роз’єм HDMI;
• роз’єм D-Sub;
• роз’єм DVI;
• чотири порти USB 3.0, виділені синім кольором;
• роз’єм RJ45 для підключення до мережі LAN;
• шість аналогових роз’ємів для підключення багатоканальної звукової системи.

Повноцінна інтерфейсна панель сучасного комп'ютера, на якій представлені всі актуальні роз’єми для виведення зображення та знайшлося місце для достатньої кількості портів USB для підключення периферійних пристроїв.

Для підключення вентиляторів на материнській платі ASUS Z87M-PLUS передбачені три 4-контактні роз’єми. Один роз’єм призначений для активного елемента процесорного кулера, а два – для організації внутрішньокорпусної вентиляції.

BIOS

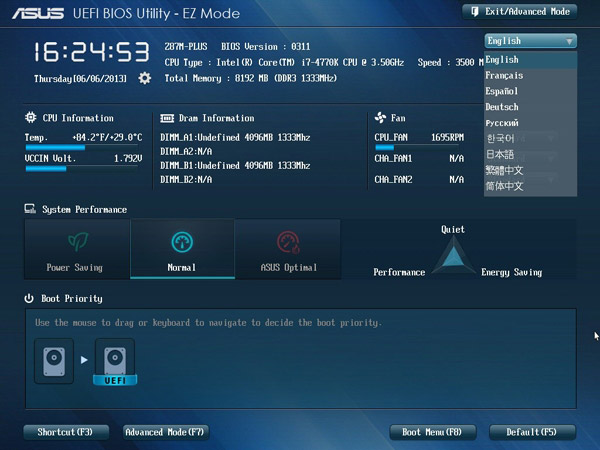

Материнська плата ASUS Z87M-PLUS обладнана UEFI BIOS з фірмовою графічною оболонкою. Перша сторінка BIOS називається «EZ Mode» і призначена для починаючих користувачів. Тут можна легко та швидко задати базові налаштування системи.

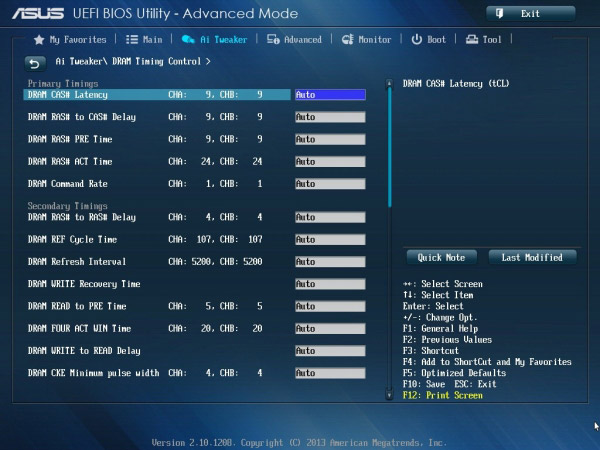

Для досвідчених користувачів передбачений режим розширених налаштувань «Advanced Mode». Найбільший інтерес являє собою вкладка «Ai Tweaker», у якому зібрані всі налаштування, які впливають на продуктивність системи.

Тут ви можете змінювати частоти системної шини, множники процесора та інтегрованого графічного ядра, виконати тонке налаштування таймінгів оперативної пам'яті та, при необхідності, змінити значення живлячих напруг. Налаштувань багато, тому ми винесли їх в окрему таблицю для зручності та наочності.

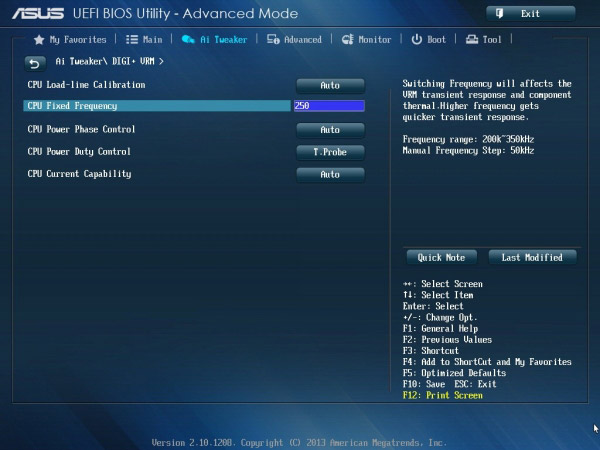

Керування цифровою схемою стабілізатора живлення процесора знаходиться на цій же вкладці в меню «DIGI+ VRM».

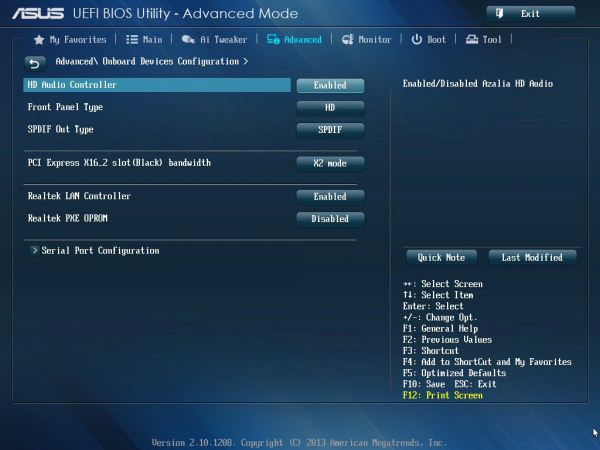

Вкладка «Advanced» дозволяє налаштувати режим роботи портів SATA, інтегрованого на материнську плату обладнання, USB-портів, а також вказати кількість ліній PCI Express для роз’єму PCI Express 2.0 x16.

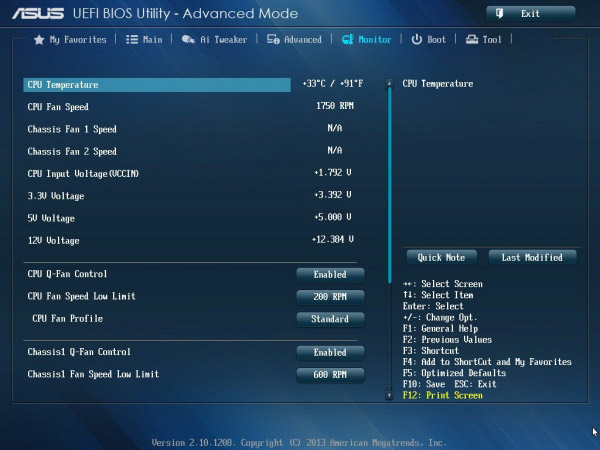

Вкладка «Monitor» відповідає своїй назві – саме тут знаходиться системний монітор, який дозволяє контролювати температуру ЦП, швидкість обертання всіх вентиляторів, а також стежити за змінами напруги на процесорі та основних лініях живлення +3,3В, +5В і +12В. Тут же можна вибрати режим роботи корпусних вентиляторів і вентилятора процесорного кулера. На жаль, моніторинг температури чіпсету та напруги на модулях оперативної пам'яті не проводиться.

Тестування

Для тестування материнської плати ASUS Z87M-PLUS використовувалося наступне обладнання:

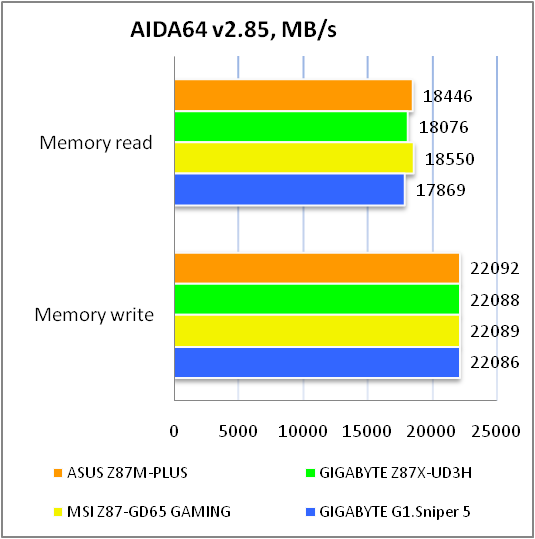

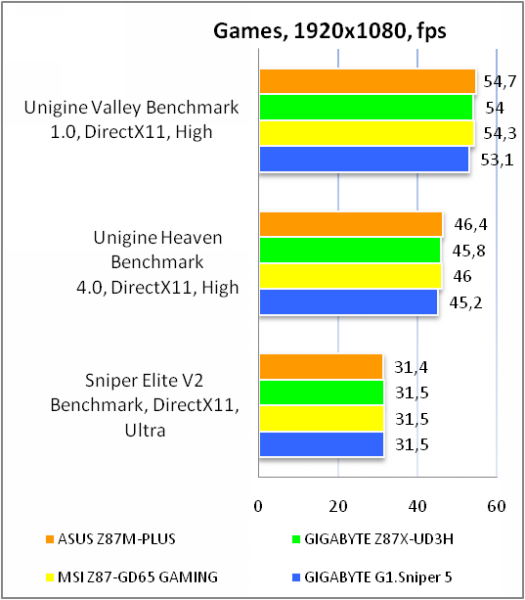

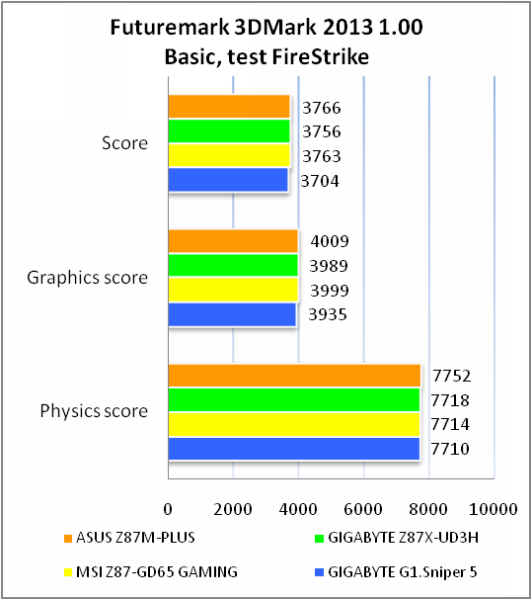

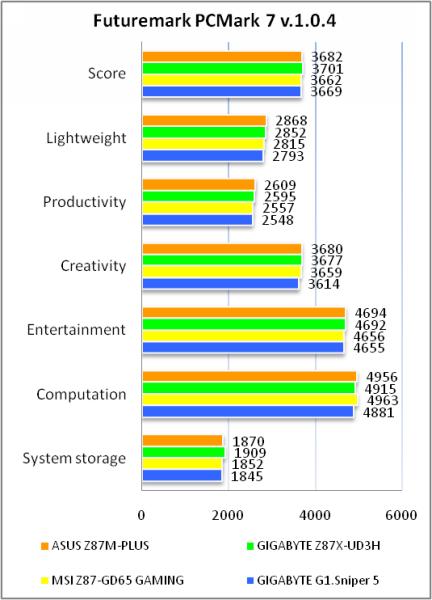

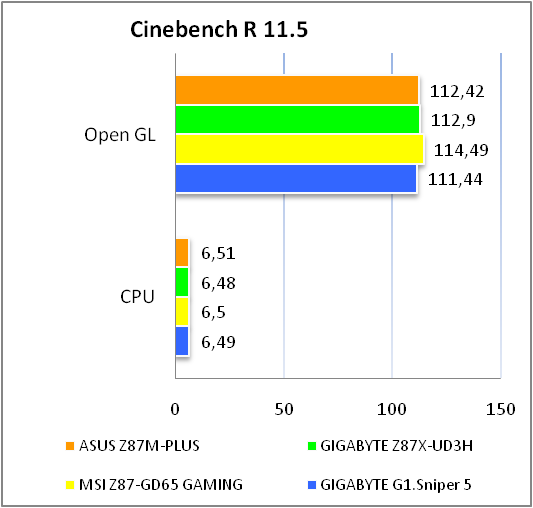

За результатами тестів материнська плата ASUS Z87M-PLUS показує високу продуктивність, ні в чому не поступаючись більш дорогим рішенням, основаним на такому ж наборі системної логіки. Це говорить про якісно виконане розведення плати та добре налагоджене прошивання BIOS.

Розгін

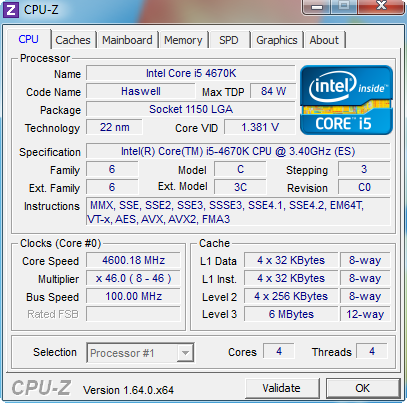

При ручному розгоні центрального процесора нам вдалося підняти його тактову частоту до позначки 4600 МГц, що становить 35-відсотковий приріст і є хорошим результатом.

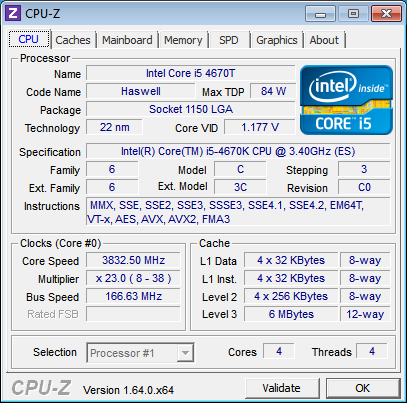

Частоту системної шини нам вдалося збільшити на 66%, досягнувши показника 166,63 МГц.

Утиліти

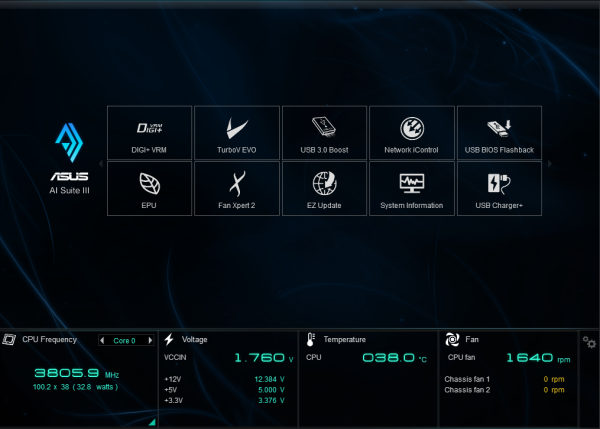

Материнська плата ASUS Z87M-PLUS підтримується фірмовою утилітою ASUS AI Suite 3, за допомогою якої дуже легко прямо в ОС оптимізувати роботу системи під ваші конкретні потреби, чи то мова іде про приріст продуктивності або навпаки, тиху та ефективну робота комп'ютера.

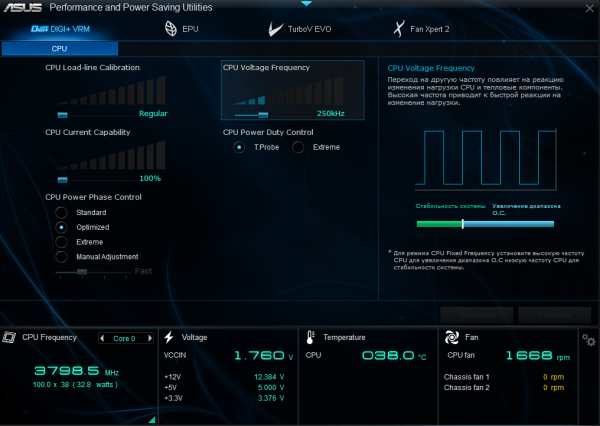

Меню «DIGI+ VRM» дозволяє налаштувати роботу цифрового стабілізатора живлення центрального процесора для забезпечення більш стабільної та надійної роботи обчислювальних ядер і додаткових інтегрованих модулів.

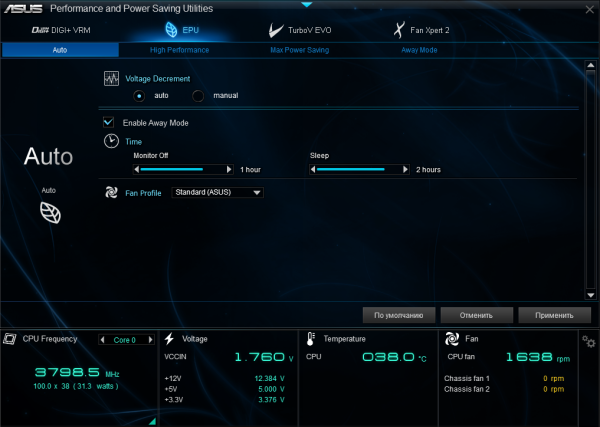

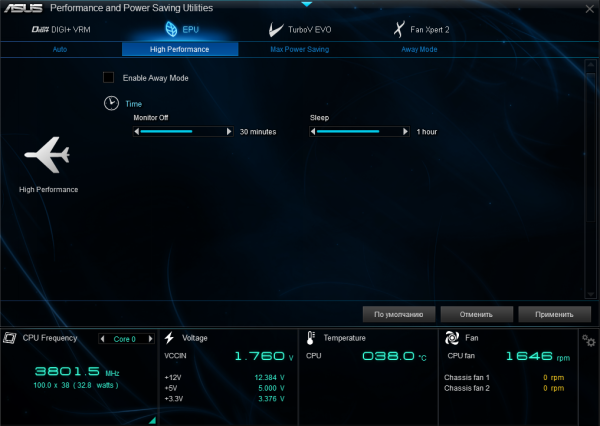

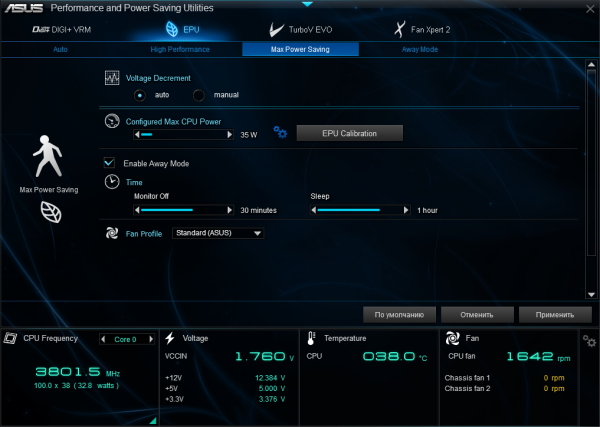

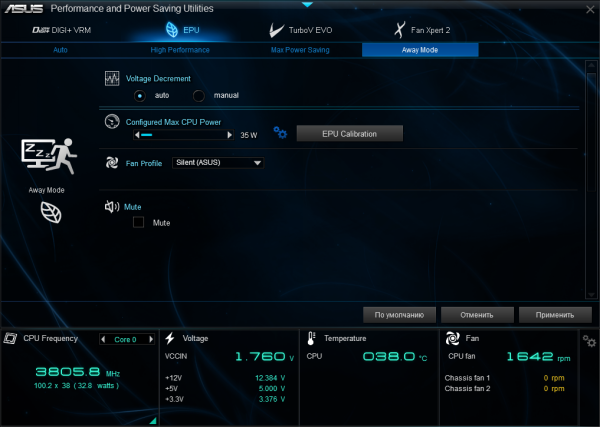

Меню «EPU» присвячене енергозбереженню. У ньому ви можете вибрати режим роботи вашої системи – висока продуктивність або енергоефективність.

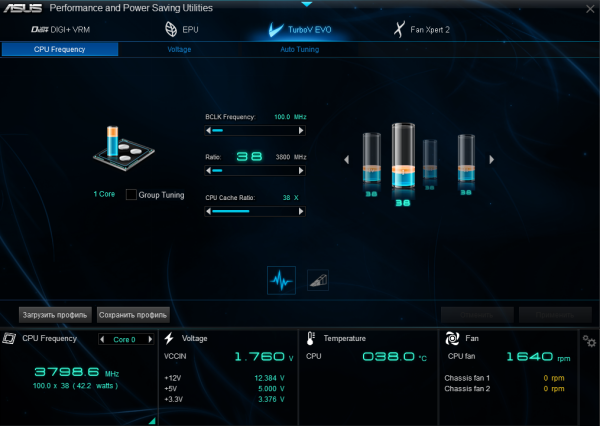

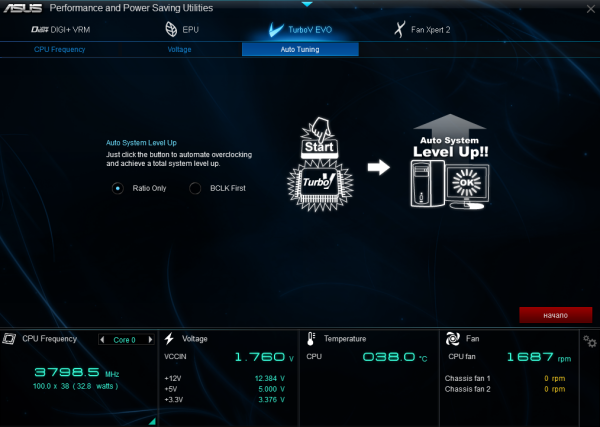

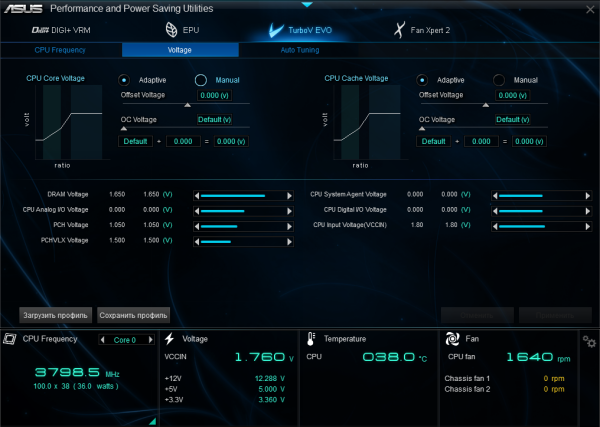

Увійшовши в меню «Turbov EVO» ви одержите можливість змінювати частоту системної шини та множник процесора для збільшення його продуктивності, модифікувати напругу на модулях оперативної пам'яті й усіх вузлах ЦП для досягнення максимальної стабільності в режимі розгону системи, а також зберегти перевірені та схвалені вами налаштування в профіль для швидкого завантаження. Якщо ви не певні у своїх знаннях і силах щодо ручного розгону системи, то можете скористатися безпечним способом автоматичного розгону і одержати нехай і менший, але також істотний приріст продуктивності.

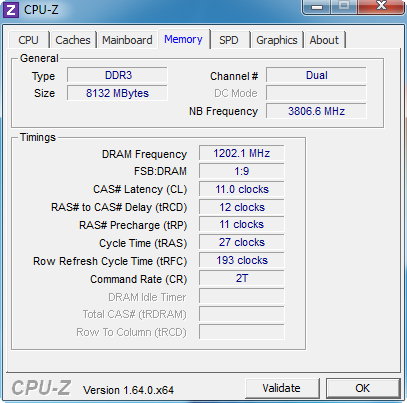

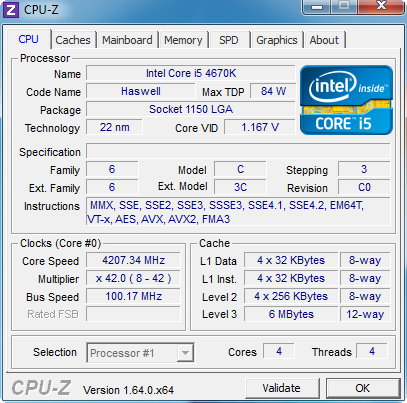

Наш тестовий процесор, за допомогою функції автоматичного розгону фірмової утиліти ASUS AI Suite 3, збільшив свою продуктивність на 23,5% і його частота склала 4200 МГц. У ручному режимі результат був вищим, але й це непоганий приріст продуктивності без усякого ризику вивести з ладу своє обладнання. Оперативна пам'ять при цьому працювала на своїй стандартній частоті 2400 МГц.

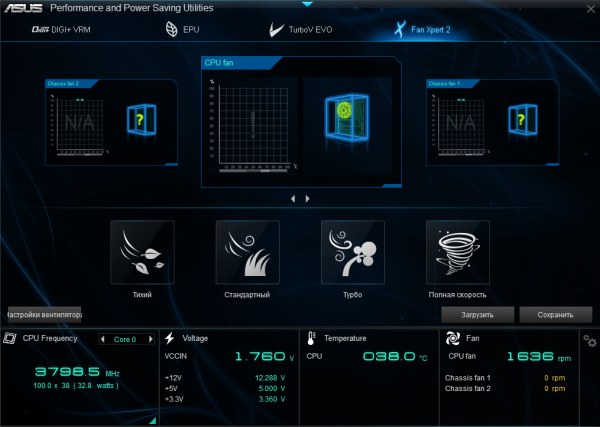

Крім того, що система зобов'язана бути продуктивною, вона повинна ще бути й тихою, інакше довго знаходитися біля системного блоку буде дуже некомфортно. Для зниження шуму від лопатей обертових вентиляторів і оптимізації їхньої роботи вам достатньо зайти в меню «Fan Xpert 2» і вибрати або один з готових алгоритмів роботи, або ж створити свій, який відповідає вашим вимогам. Причому для кожного вентилятора може бути обраний свій варіант його продуктивності залежно від температури.

Тестування звукового тракту на основі кодека Realtek ALC887

Загальні результати (RightMark Audio Analyzer)

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звуковий кодек Realtek ALC887 одержує в тестах оцінку «Дуже добре», що є високим результатом при тестуванні вбудованих звукових рішень і говорить про якісно виконану обв'язку мікросхеми. Якості звучання інтегрованого звукового кодека буде цілком достатньо для практично всіх користувачів, а встановити дискретну звукову плату захочуть лише дуже прискіпливі меломани.

Висновки

Материнська плата ASUS Z87M-PLUS є цікавим збалансованим рішенням, яке напевно оцінять покупці. Не поступаючись в продуктивності більш дорогим виробам, вона, при трохи менших можливостях розширення та більш спрощеній схемі живлення ЦП, має практично всі ті ж інженерні напрацювання, завдяки чому забезпечується хороший розгінний потенціал, висока якість і стабільна робота системи. Ми б радили придбання материнської плати ASUS Z87M-PLUS дбайливим користувачам, які збирають продуктивну робочу станцію або ігровий комп'ютер середнього рівня, і цінують, у першу чергу, якість та надійність. Взявши за основу цю материнську плату, вони за прийнятною ціною одержать сучасну цифрову схему живлення центрального процесора, яка навіть при чотирьох фазах дозволяє виконати значний розгін, тим самим суттєво підвищивши продуктивність комп'ютера, а фірмові технології та утиліти дозволять зробити це просто та безпечно.

Переваги:

• хороше співвідношення ціна/якість;
• високий розгінний потенціал;
• схема живлення процесора DIGI+;
• якісна елементна база;
• повноцінний захист із дизайном 5X Protection;
• підтримка пакета ASUS AI Suite 3;
• якісний звуковий кодек.

Особливості:

• відсутність застарілих інтерфейсів IDE і FDD;
• відсутність слота розширення PCI.

Недоліки:

• усього 4 лінії PCI Express 2.0, які розділені між трьома слотами;
• звисаючий правий край плати.
