Огляд і тестування материнської плати ASUS Z170M-PLUS

09-02-2016

Материнська плата ASUS Z170M-PLUS пропонує досить цікаве поєднання компактних габаритів, хорошого оснащення, високої якості та ряду фірмових технологій. Крім наявності інтерфейсів M.2 Socket 3 і SATA Express, ключовою перевагою новинки є підтримка трьох відеовиходів, включаючи HDMI, і сучасного інтерфейсу USB Type-C.

Що ж стосується вартості, то на момент написання огляду вона становить близько $155, що разом із описаними вище перевагами дозволяє в теорії оцінити дану модель як добре збалансоване рішення середнього рівня для складання домашньої системи з одним із нових процесорів сімейства Intel Skylake.

ASUS Z170M-PLUS

Специфікація материнської плати ASUS Z170M-PLUS:

Виробник і модель

ASUS Z170M-PLUS

Чіпсет

Intel Z170

Процесорний роз’єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою до 64 ГБ пам'яті з частотою аж до DDR4-3466 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / х16+х4)

2 x PCI Express 3.0 x1

Дискова підсистема

Чіпсет Intel Z170 підтримує:

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

4 x SATA 6 Гбіт/с

1 x SATA Express (сумісний із 2 х SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний аудіокодек Realtek ALC887

Живлення

1 х 24-контактний роз’єм живлення ATX

1 x 8-контактний роз’єм живлення ATX12V

Вентилятори

1 x роз’єм вентилятора CPU (4-контактний)

2 x роз’єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x HDMI

1 x DVI-D

1 x D-Sub

1 x RJ45

2 x USB 3.0

2 x USB 2.0

1 х USB Type-C

3 x аудіопорти

2 x PS/2

Внутрішні порти I/O

2 x USB 3.0, кожний з підтримкою підключення двох USB 3.0

2 x USB 2.0, кожний з підтримкою підключення двох USB 2.0

1 х COM

1 х LPT

1 х S/PDIF Out

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 5.0, SM BIOS 3.0, DMI 3.0, WfM 2.0

Форм-фактор

microATX

244 x 227 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS Z170M-PLUS

ASUS Z170M-PLUS

Материнська плата постачається в картонній коробці з хорошим інформаційним наповненням, яке включає до свого складу таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунка для любителів гри World of Warships: бонусні коди на 15 днів преміум-доступу та преміальний бронепалубний крейсер «Діана».

ASUS Z170M-PLUS

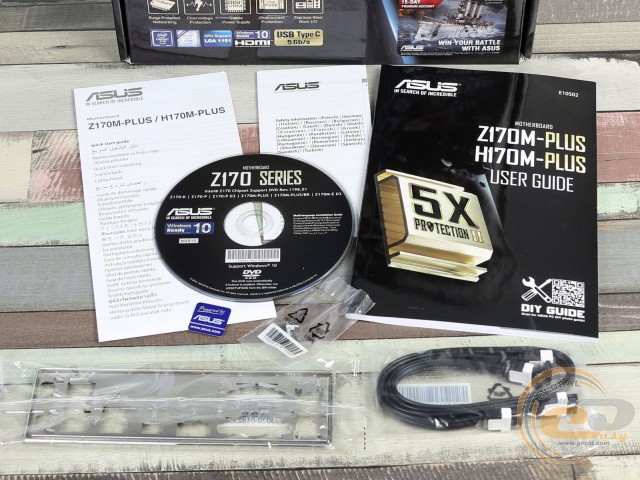

У коробці з розглянутою моделлю постачається тільки стандартний набір аксесуарів у вигляді диска із драйверами та утилітами, інструкції користувача, двох SATA-шлейфів і заглушки інтерфейсної панелі.

Дизайн і особливості плати

ASUS Z170M-PLUS

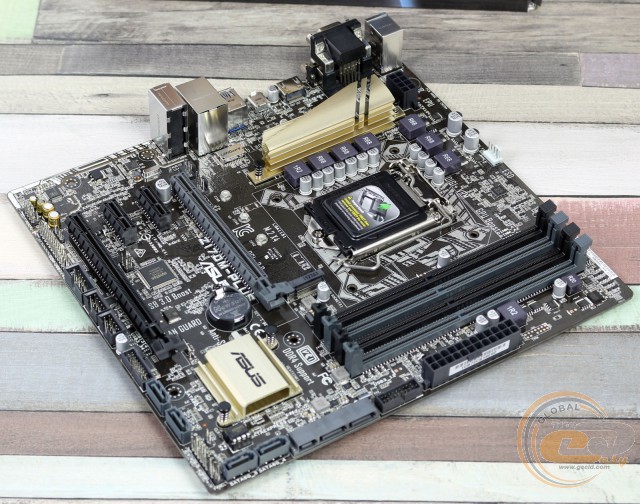

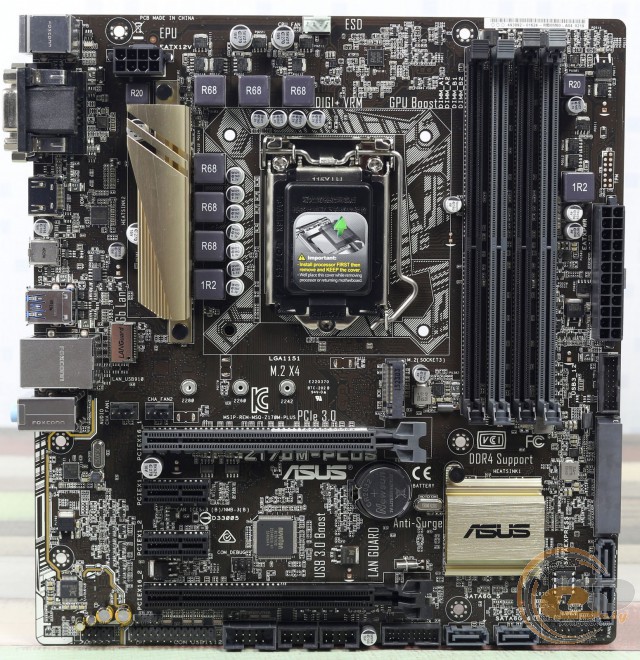

В основі новинки лежить друкована плата формату microATX коричневого кольору. Її дизайн досить строгий і стриманий, що справедливо не тільки для друкованої плати, але й для традиційного золотистого кольору радіаторів системи охолодження.

Що ж стосується компонування набортних елементів, то розташування всіх портів і роз’ємів не ускладнить процес складання системи. Наприклад, DIMM-слоти обладнані засувками тільки з одного боку, так що для заміни модулів оперативної пам'яті вам не доведеться попередньо відключати відеокарту.

ASUS Z170M-PLUS

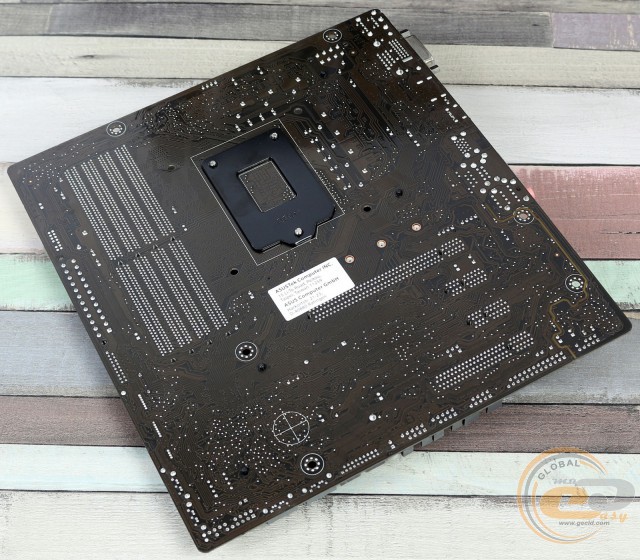

На звороті друкованої плати все цілком стандартно: у наявності опорна пластина процесорного роз’єму та пластикові кліпси кріплення радіаторів системи охолодження.

ASUS Z170M-PLUS

У нижній частині розташовані наступні елементи: колодка підключення аудіороз’ємів передньої панелі; S/PDIF Out; порти COM і LPT; колодка підключення фронтальної панелі та джампер для скидання CMOS. Додатково відзначимо дві колодки для активації портів USB 2.0 і одну для USB 3.0. Усього на платі реалізована підтримка шести портів USB 2.0: чотирьох внутрішніх та двох на інтерфейсній панелі. Що ж стосується USB 3.0, то їх сім: чотири внутрішні та три зовнішні, один із яких виконаний у форматі Type-C. Усі порти USB обслуговуються силами чіпсету.

ASUS Z170M-PLUS

ASUS Z170M-PLUS

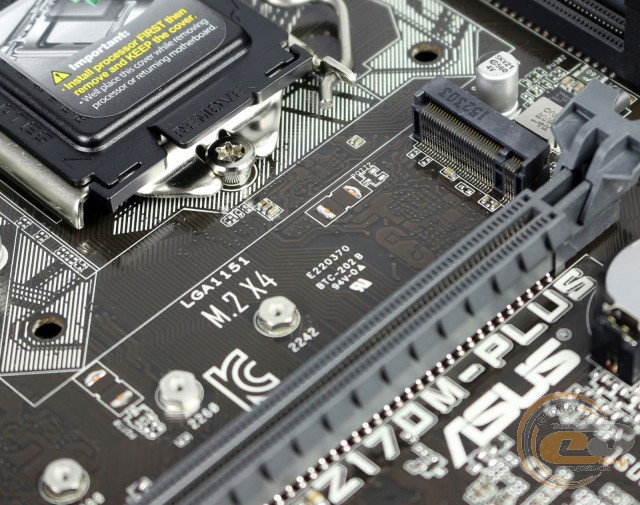

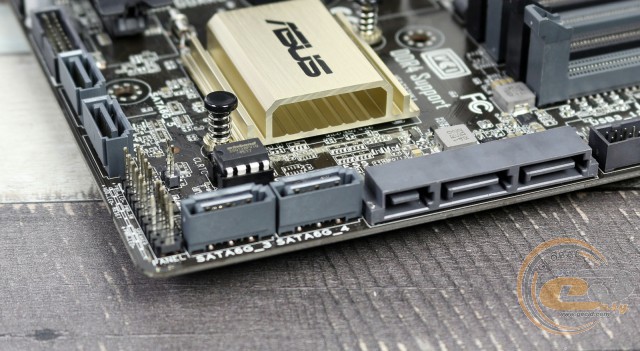

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 із пропускною здатністю 32 Гбіт/с (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280), чотирма портами SATA 6 Гбіт/с, а також одним SATA Express, який сумісний із двома SATA 6 Гбіт/с. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

ASUS Z170M-PLUS

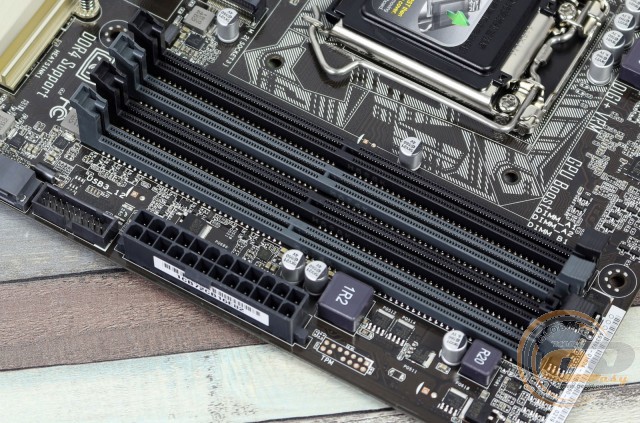

Системна плата ASUS Z170M-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти усі доступні роз’єми). Підтримуються модулі, які працюють на частотах до 3466 МГц у розгоні. Максимальний об’єм пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо розташовану поряд другу колодку для підключення виносної панелі з портами USB 3.0.

ASUS Z170M-PLUS

ASUS Z170M-PLUS

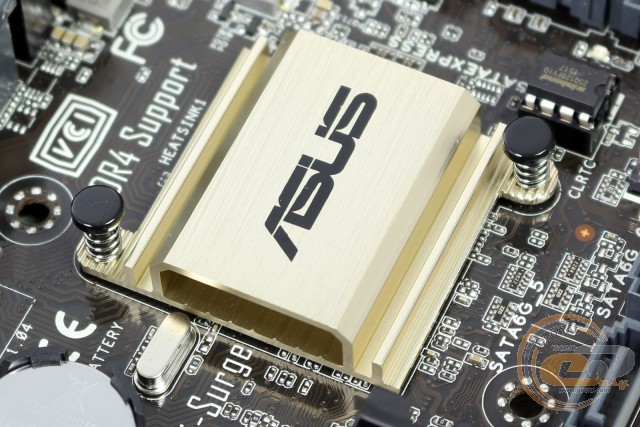

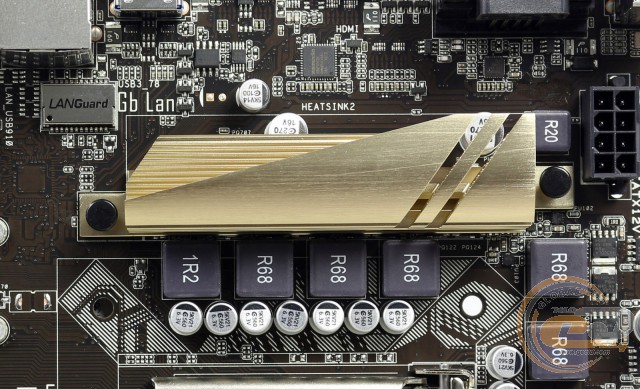

Система охолодження розглянутої плати складається із двох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z170, у той час як інший накриває елементи підсистеми живлення процесора.

У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 33°C (при розгоні − 33,4°C);
  • радіатор охолодження елементів підсистеми живлення процесора – 43,5°C (при розгоні − 44,2°C);
  • дроселі підсистеми живлення процесора – 47,1°C (при розгоні − 49,2°C);
  • польові транзистори підсистеми живлення процесора – 52°C (при розгоні − 55,3°C).

Як бачимо, попередньо встановлені радіатори забезпечують хороше охолодження ключових компонентів.

ASUS Z170M-PLUS

ASUS Z170M-PLUS

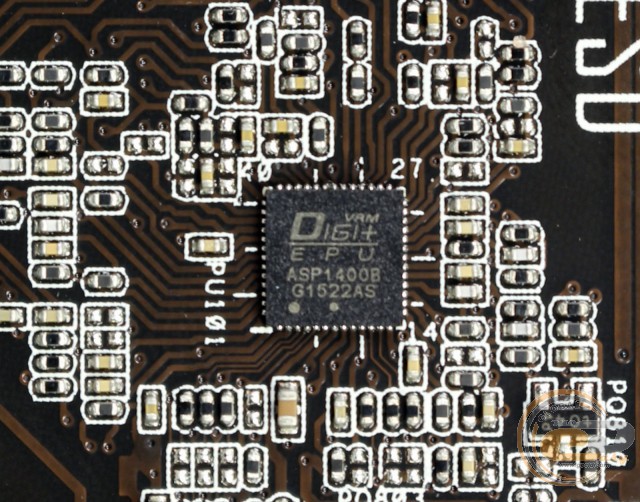

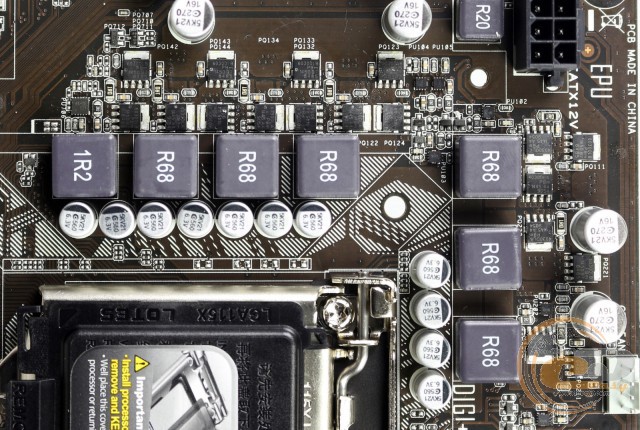

Живлення процесора здійснюється за 7-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1400B. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS Z170M-PLUS

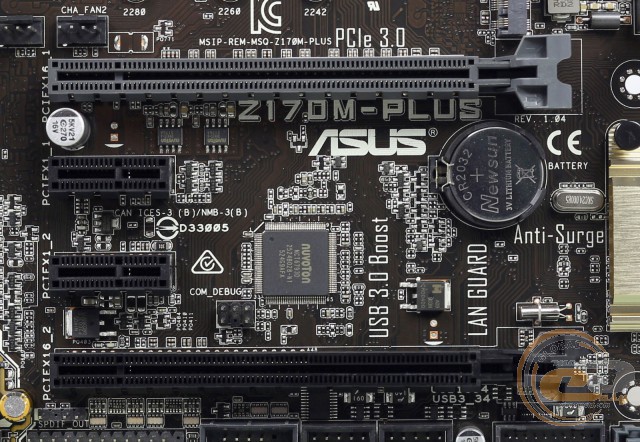

Для розширення функціональності ASUS Z170M-PLUS у розпорядженні в користувача є чотири слоти:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х4).

Незважаючи на підтримку технології AMD CrossFireX і наявність двох слотів PCI Express х16, говорити про встановлення двох графічних прискорювачів не варто, оскільки із двох роз’ємів 16 ліній використовує тільки один, тоді як пропускна здатність другого обмежена чотирма лініями. Тому якщо ви встановите дві відеокарти, то працюватимуть вони за схемою х16+х4, що не дозволить розкрити їхній потенціал повною мірою.
