Огляд і тестування материнської плати ASUS X99-DELUXE II

Незважаючи на те, що нове сімейство високопродуктивних процесорів Intel Broadwell-E, яке прийшло на зміну Intel Haswell-E, без яких-небудь проблем працює з усіма материнськими платами на чіпсеті Intel X99 після оновлення прошивання BIOS, виробники продовжують оновлювати свої модельні ряди. Справа в тому, що деякі пристрої знаходяться на ринку з осені 2014 року, і вони вже не можуть за своїм оснащенням повною мірою відповідати усім вимогам користувачів в 2016.

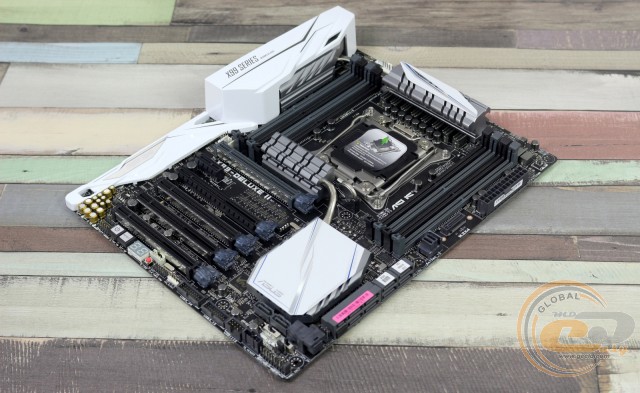

ASUS X99-DELUXE II

Одним з яскравих прикладів є ASUS X99-DELUXE, розглянута нами ще в жовтні 2014 року, яка разом із виходом нових процесорів одержала оновлену й дороблену версію − ASUS X99-DELUXE II. На догоду сучасним вимогам вона отримала підтримку інтерфейсів USB 3.1 і U.2, при цьому її вартість практично ідентична попередній моделі. Давайте ж з'ясуємо, чи є ще між ними які-небудь відмінності і яку версію варто розглядати до купівлі.

Специфікація

Виробник і модель

ASUS X99-DELUXE II

Чіпсет

Intel X99

Процесорний роз’єм

Socket LGA2011-v3

Підтримувані процесори

Intel Core i7 сімейств Intel Haswell-E і Intel Broadwell-E

Підтримка пам'яті

8 x DIMM-слотів з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-3333 МГц

Слоти розширення

4 x PCI Express 3.0 x16

40 ліній

28 ліній

х16

х16+х16

х16+х16+х8

х8+х8+х8+х8

х16

х16+х8

х8+х8+х8

1 х PCI Express 2.0 x16 (у режимі x4)

1 х PCI Express 2.0 x1

Дискова підсистема

2 x U.2

1 х M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280)

8 x SATA 6 Гбіт/с

1 x SATA Express (сумісний із 2 x SATA 6 Гбіт/с)

RAID 0, RAID 1, RAID 5, RAID 10

LAN

1 x Intel WGI218V (10/100/1000 Мбіт/с)

1 x Intel WGI211-AT (10/100/1000 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac (2,4 / 5 ГГц; 1300 Мбіт/с)

Bluetooth

Bluetooth 4.0

Звукова підсистема

8-канальна на основі Realtek ALC1150

Живлення

1 х 24-контактний роз’єм живлення ATX

1 х 8-контактний роз’єм живлення ATX12V

1 x 4-контактний роз’єм живлення ATX12V

Вентилятори

2 x роз’єми вентиляторів CPU (4-контактні)

3 x роз’єми підключення системних вентиляторів (4-контактні)

1 х роз’єм підключення водоблока СВО (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті, з'єднаний тепловою трубкою із допоміжним радіатором

Алюмінієві радіатори на елементах підсистеми живлення, з'єднані тепловою трубкою між собою

Зовнішні інтерфейси

2 x RJ45

4 x USB 3.0

1 х USB 3.1 Type-C

3 х USB 3.1 Type-A

4 x USB 2.0

5 x аудіопортів

1 х оптичний S/PDIF Out

1 х клавіша «USB BIOS Flashback»

3 х роз’єми для комбінованої антени Wi-Fi і Bluetooth

Внутрішні порти I/O

2 x USB 3.0, кожен з підтримкою підключення двох USB 3.0

1 x USB 2.0 з підтримкою підключення двох USB 2.0

1 х Thunderbolt

1 x TPM

BIOS

AMI UEFI BIOS

128 Мбіт

PnP, DMI 2.7, WfM 2.0, SM BIOS 3.0, ACPI 5.0

Форм-фактор,

розміри

ATX

305 х 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS X99-DELUXE II ASUS X99-DELUXE II

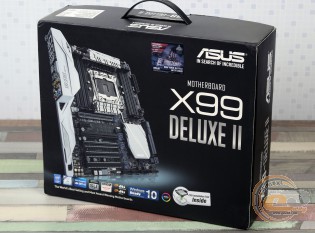

Материнська плата ASUS X99-DELUXE II постачається в картонній коробці з хорошим інформаційним наповненням, яке включає до свого складу таблицю характеристик і ключові переваги кожного системного вузла. Окремо відзначена можливість активації подарунків для новачків гри World of Warships: бронепалубного крейсера «Діана» і 15 днів преміумного доступу.

ASUS X99-DELUXE II

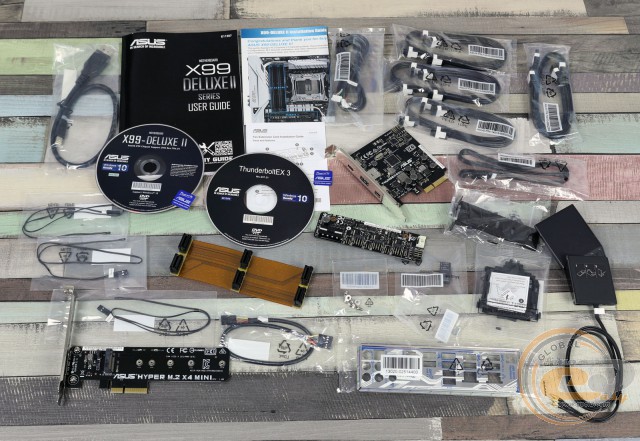

У коробці з ASUS X99-DELUXE II ми виявили дуже хороший набір аксесуарів:

  • диск із драйверами та утилітами;
  • паперову документацію;
  • вісім кабелів SATA;
  • інструмент ASUS CPU Installation Tool для швидкого та коректного встановлення процесора;
  • набір ASUS Q-Connectors, який суттєво полегшує процес підключення фронтальної панелі корпусу ПК;
  • місток 3-Way NVIDIA SLI;
  • комбіновану антену Wi-Fi і Bluetooth;
  • термодавач;
  • плату HYPER M.2 x4;
  • плату Fan Extension Hub;
  • плату Thunderbolt X3;
  • кабель підключення Fan Extension Hub;
  • кабель USB Type-A↔USB Type-C;
  • заглушку інтерфейсної панелі.

ASUS X99-DELUXE II

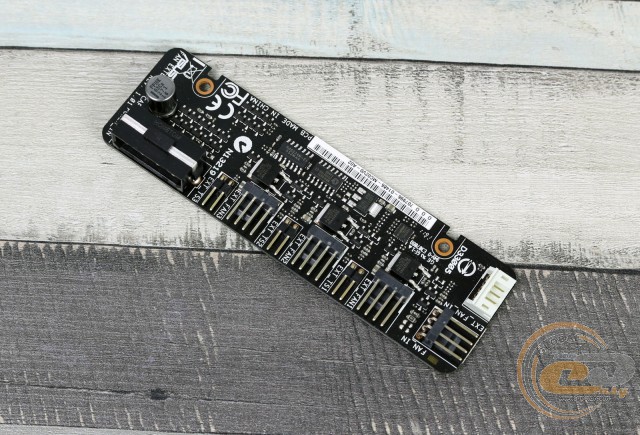

ASUS Fan Extension Hub − комплектний модуль, який дозволяє підключити чотири вентилятори та три термодавачі. Він буде особливо корисний при організації потужного охолодження усередині корпусу.

ASUS X99-DELUXE II

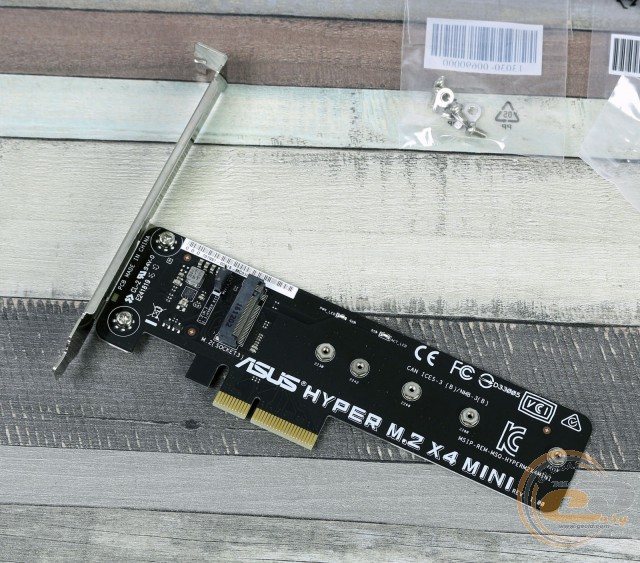

ASUS HYPER M.2 x4плата розширення з інтерфейсом PCI Express x4, оснащена одним роз’ємом M.2 Socket 3 (пропускна здатність до 32 Гбіт/с), який підтримує накопичувачі форматів M.2 2230, M.2 2242, M.2 2260, M.2 2280 і M.2 22110.

ASUS X99-DELUXE II

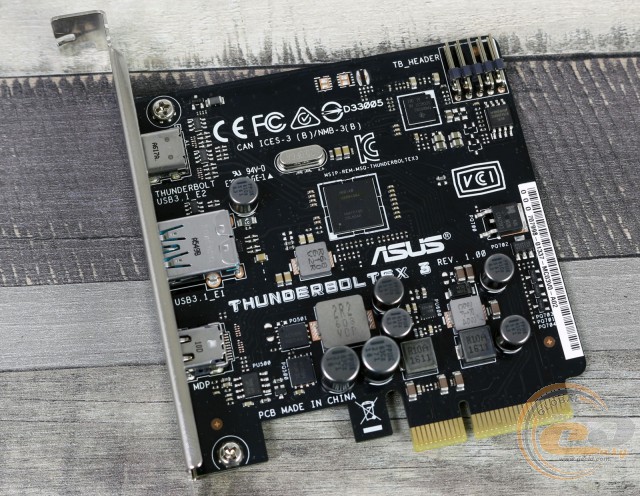

Що ж стосується ASUS Thunderbolt X3, то ця компактна плата розширення з інтерфейсом PCI Express x4 постачається разом із кабелем підключення до колодки Thunderbolt на материнській платі.



ASUS X99-DELUXE II

ASUS X99-DELUXE II

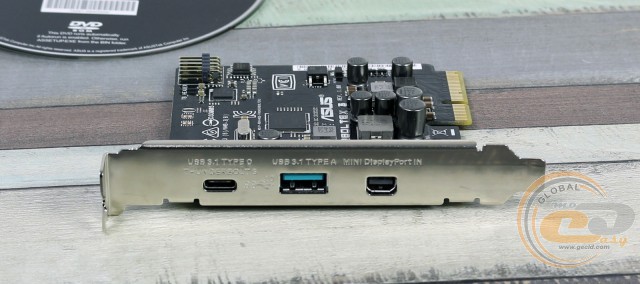

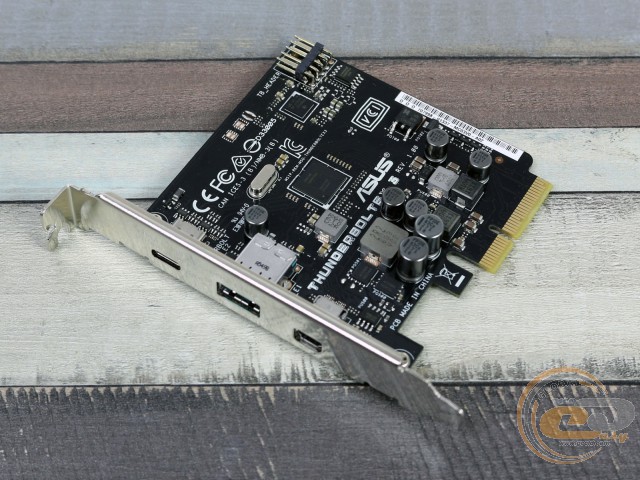

У її основі лежить контролер Intel DSL6540, завдяки якому реалізована підтримка портів USB 3.1 Type-A, USB 3.1 Type-C (Thunderbolt) і Mini DisplayPort.

Як бачимо, за комплектацією нова версія ASUS X99-DELUXE II опиняється значно попереду ASUS X99-DELUXE, яка позбавлена ряду аксесуарів, а саме плати розширення ASUS Thunderbolt X3 і кабелю USB Type-C, що не дивно, оскільки вона не підтримує даний інтерфейс.

Дизайн і особливості плати

ASUS X99-DELUXE II

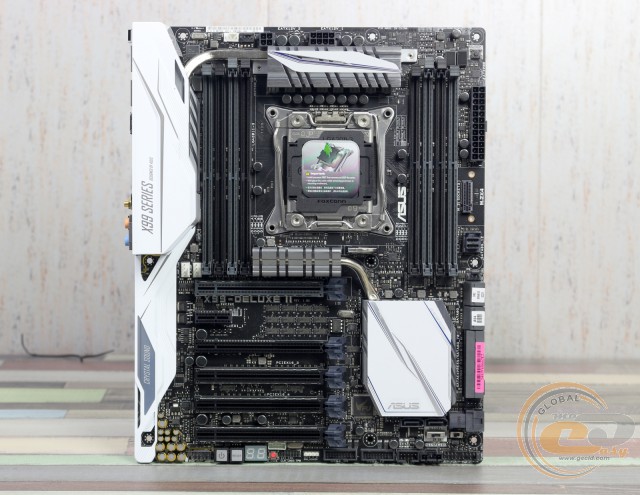

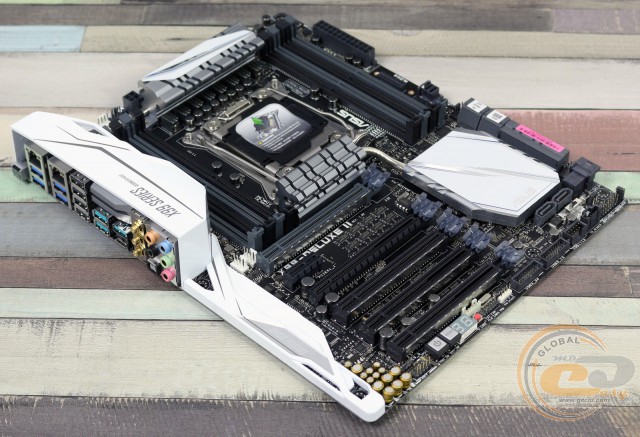

Новинка виконана на друкованій платі чорного кольору формату ATX (305 х 244 мм). Традиційно для моделей із чіпсетом Intel X99 в оформленні переважають світлі відтінки, які відмінно поєднуються з темною друкованою платою. Окремо виділимо оригінальний дизайнерський елемент у вигляді захисного кожуха на лівій стороні текстоліту.

ASUS X99-DELUXE II

Приклад роботи підсвічування ASUS AURA на материнській платі ASUS X99-DELUXE II

Приємним бонусом для покупця буде оригінальна система ілюмінації ASUS AURA, регулювати параметри якої можна в комплектному ПЗ.

ASUS X99-DELUXE II

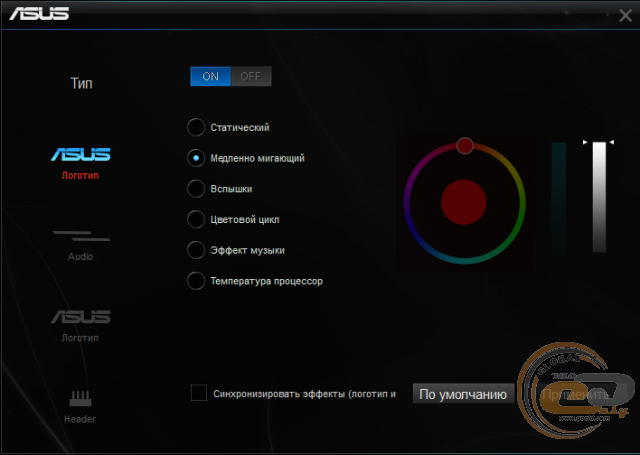

Налаштуванню піддаються чотири зони материнської плати, при цьому ілюмінація може не тільки просто горіти певним кольором, але й виступати в якості світломузики, пульсувати або наочно відображати за допомогою кольору температуру процесора, загоряючись червоним у випадку перевищення позначки в 60°С. Відзначимо, що ASUS X99-DELUXE мала більш просту систему підсвічування.

ASUS X99-DELUXE II

Говорячи про компонування та зручність складання системи, варто відзначити досить щільне розташування портів і роз’ємів у нижній частині материнської плати, однак це не є недоліком, а лише вказує на її високі функціональні можливості.

ASUS X99-DELUXE II

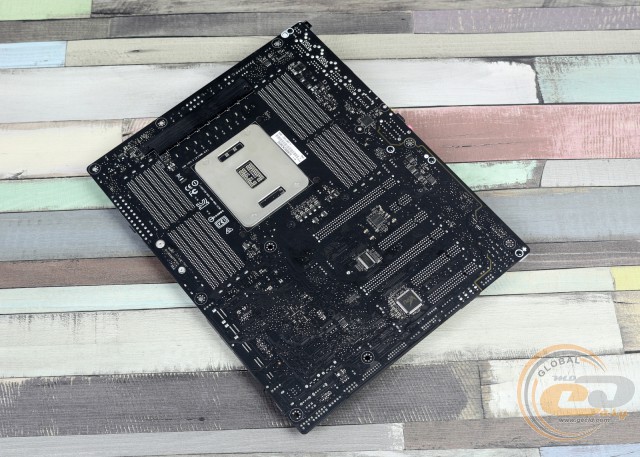

Зворотна сторона друкованої плати привертає увагу не тільки традиційною опорною пластиною процесорного роз’єму, але й додатковим радіатором, відповідальним за відведення надлишку тепла від компонентів підсистеми живлення, а також рядом мікросхем, які не помістилися на лицьовій стороні.

ASUS X99-DELUXE II

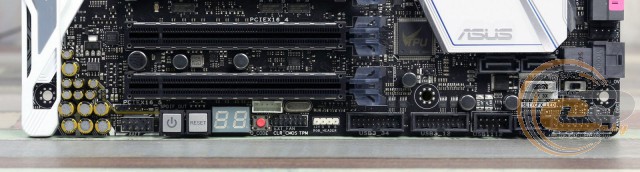

У нижній частині друкованої плати розташовані наступні елементи: колодка підключення аудіороз’ємів фронтальної панелі, S/PDIF Out, порт TPM, колодка «TB_HEADER» (для реалізації інтерфейсу Thunderbolt), колодка підключення фронтальної панелі, діагностичний LED-індикатор, клавіші увімкнення, перезавантаження та скидання CMOS, а також роз’єм підключення світлодіодної стрічки. Додатково відзначимо одну колодку для активації портів USB 2.0 і дві для USB 3.0. Усього на платі силами чіпсету реалізована підтримка шести портів USB 2.0: двох внутрішніх та чотирьох зовнішніх. Що ж стосується USB 3.0, то їх вісім: чотири зовнішні та чотири внутрішні. За роботу половини із них відповідає чіпсет, тоді як ще чотири реалізовані силами контролера ASMedia ASM1074.

ASUS X99-DELUXE II

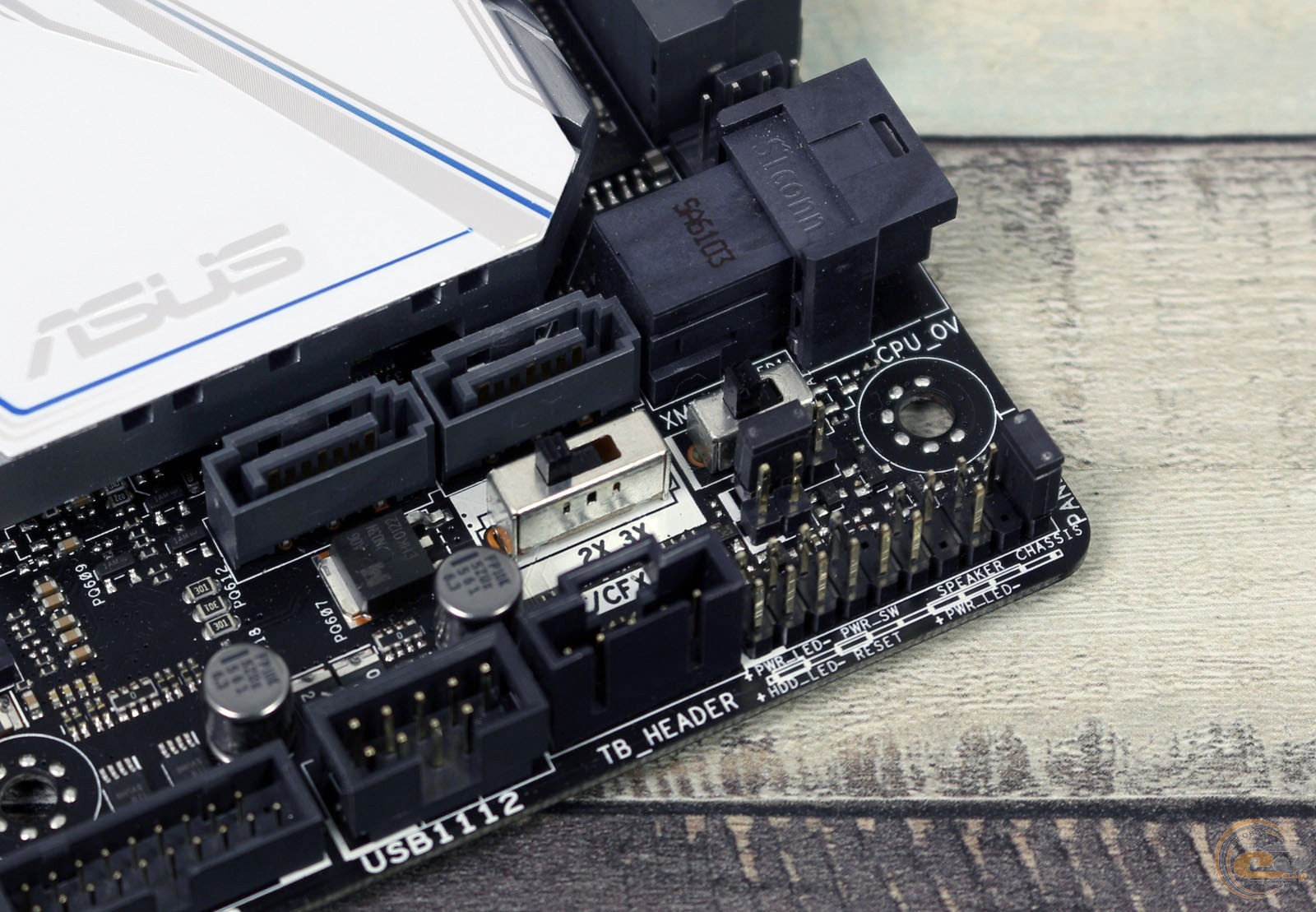

Окремої уваги заслуговують два невеликі перемикачі: «SLI/CFX» і «EZ_XMP». Перший із них має три положення та призначений для перемикання режимів роботи технологій NVIDIA SLI і AMD CrossFireX. Другий служить для активації відповідних XMP-профілів оперативної пам'яті.

ASUS X99-DELUXE II

ASUS X99-DELUXE II

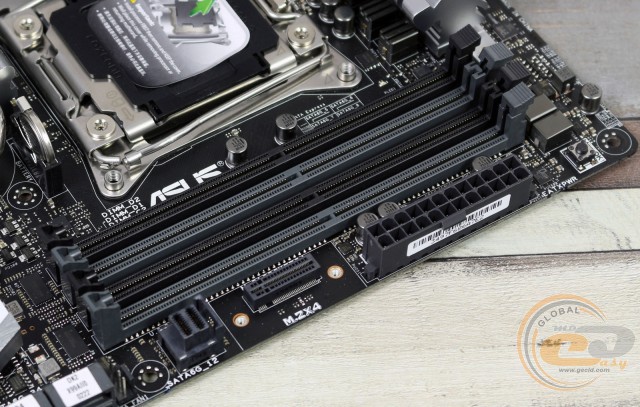

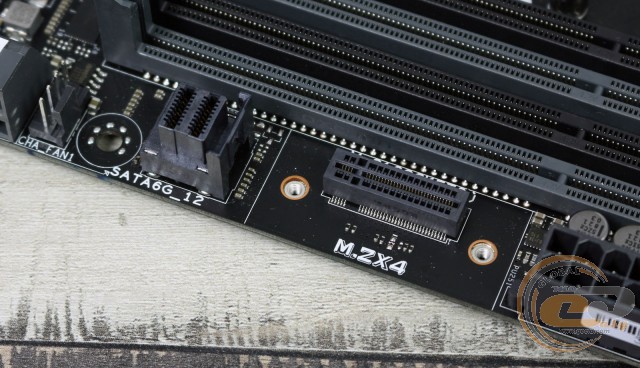

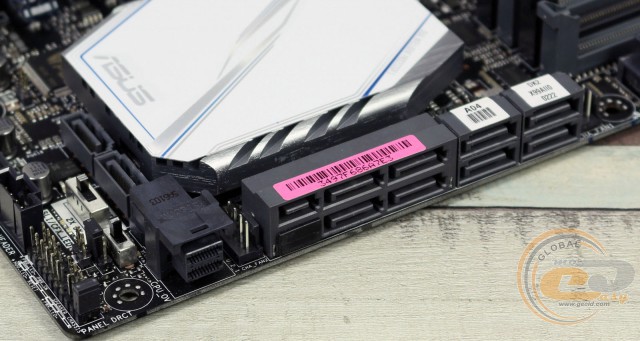

Можливості організації дискової підсистеми представлені роз’ємом M.2 Socket 3 з вертикальною орієнтацією та максимальною пропускною здатністю 32 Гбіт/с (підтримуються SSD-накопичувачі форматів M.2 2242, 2260 і 2280), вісьмома портами SATA 6 Гбіт/с, одним SATA Express, який сумісний із двома SATA 6 Гбіт/с, а також двома U.2. Присутня підтримка масивів SATA RAID 0, RAID 1, RAID 5 і RAID 10.

ASUS X99-DELUXE II

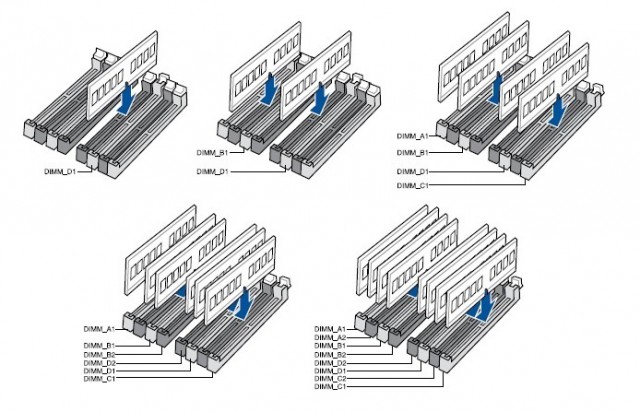

ASUS X99-DELUXE II оснащена вісьмома DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які для більшої зручності обладнані засувками тільки з одного боку. Оперативна пам'ять може працювати максимум у чотириканальному режимі. Для реалізації одного з багатоканальних режимів модулі необхідно встановлювати за однією з наступних схем.

ASUS X99-DELUXE II

Підтримуються планки, які працюють на частотах до 3333 МГц. Максимальний об’єм пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково відзначимо розташовану на правій стороні друкованої плати клавішу «MemOK!», яка дозволяє автоматично підібрати необхідні параметри роботи оперативної пам'яті для успішного старту системи.

ASUS X99-DELUXE II

ASUS X99-DELUXE II

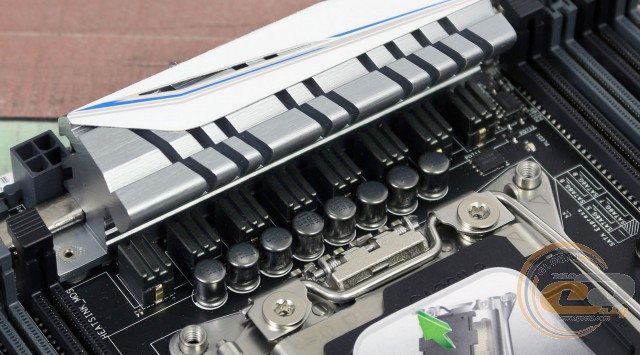

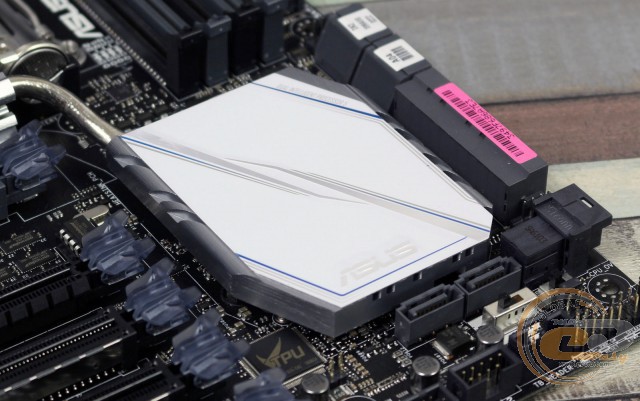

Система охолодження розглянутої новинки складається із чотирьох основних алюмінієвих радіаторів, розбитих на пари, кожна з яких з'єднана між собою тепловою трубкою. Один радіатор встановлений безпосередньо на чіпсеті Intel X99 і з'єднаний з допоміжним радіатором у центрі, який позбавлений термоінтерфейсу не зворотній стороні. Друга пара працює за аналогічною схемою: радіатор у верхній частині накриває польові транзистори й за допомогою теплової трубки відводить частину тепла на додатковий елемент за DIMM-слотами. У процесі тестування були зафіксовані наступні температурні показники:

  • радіатор охолодження чіпсету – 33°C (при розгоні 33°C);
  • радіатор охолодження елементів підсистеми живлення процесора – 44°C (при розгоні 46,1°C);
  • центральний радіатор – 33,1°C (при розгоні 33,2°C);
  • дроселі підсистеми живлення процесора – 51,5°C (при розгоні 55,6°C).

Отримані результати є не тільки дуже хорошими, але й до того ж більш низькими, аніж при тестуванні ASUS X99-DELUXE.

ASUS X99-DELUXE II

ASUS X99-DELUXE II

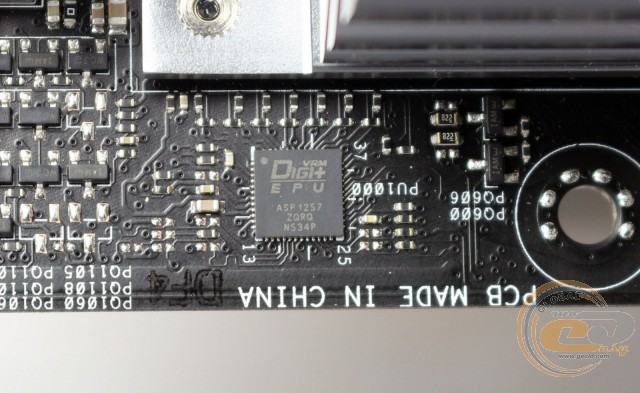

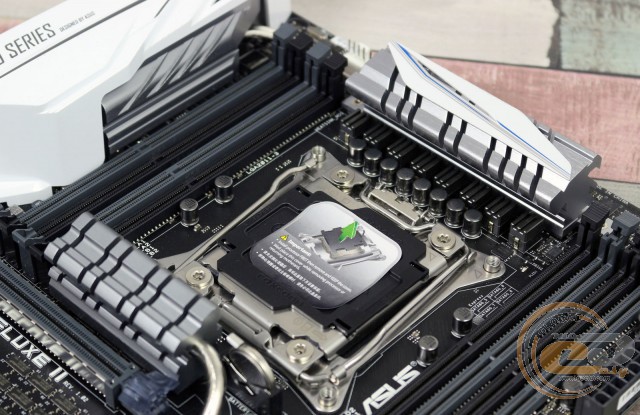

Живлення процесора здійснюється за 8-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач оснований на цифровому ШІМ-контролері ASP1257. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності й стабільності роботи: використовуються твердотільні конденсатори та дроселі з феритовим осердям.

ASUS X99-DELUXE II

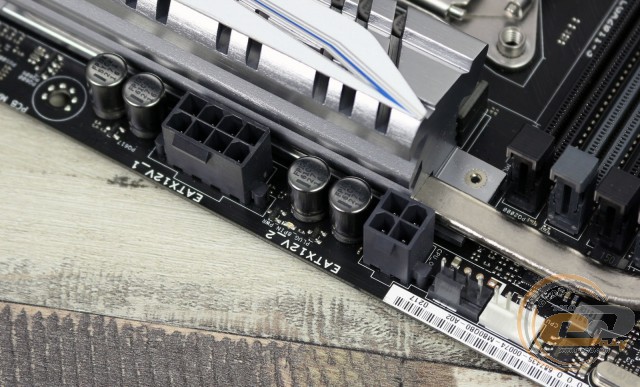

Для подачі напруги живлення призначені основний 24-контактний і два додаткові роз’єми (8- і 4-контактні), що дозволить вам уникнути яких-небудь обмежень під час екстремального розгону. Відзначимо, що ASUS X99-DELUXE позбавлена додаткового 4-контактного роз’єму живлення.

ASUS X99-DELUXE II

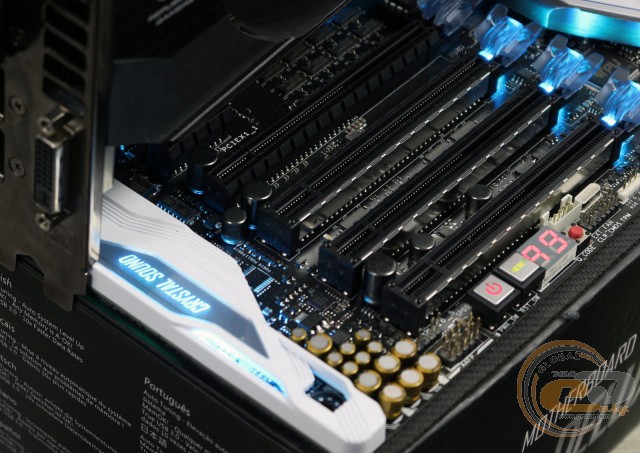

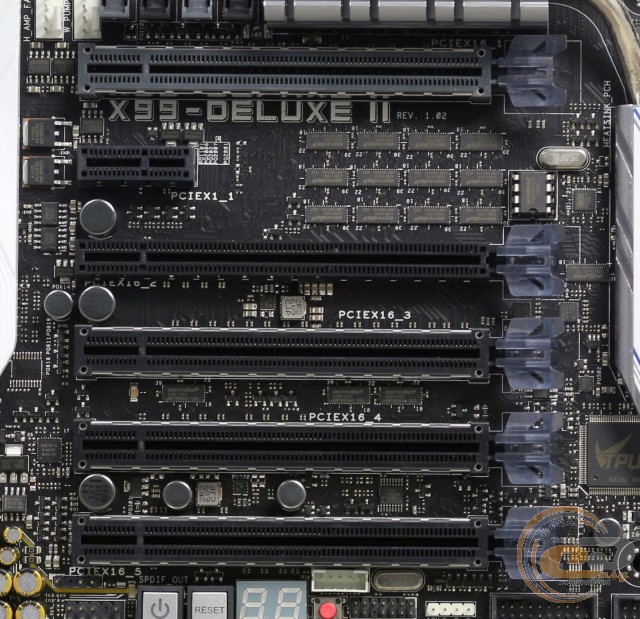

Для розширення функціональності тестованої материнської плати є шість слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16;
  4. PCI Express 3.0 x16;
  5. PCI Express 3.0 x16;
  6. PCI Express 3.0 x16.

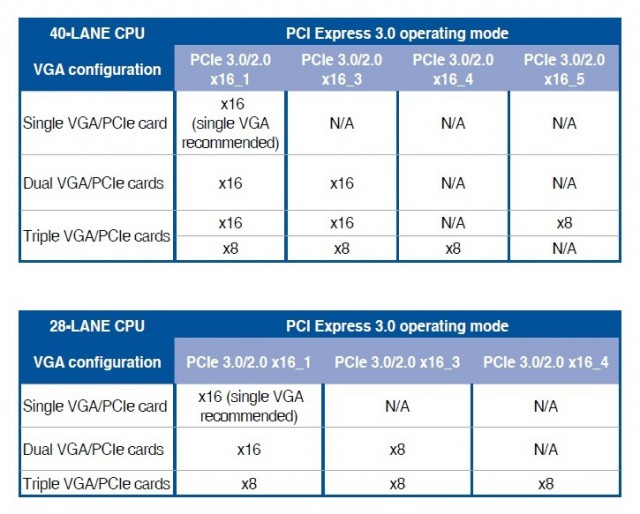

Для встановлення графічних прискорювачів у розпорядженні користувача є 4 слоти PCI Express 3.0 x16, які підключені до процесора й ділять між собою 40 або 28 ліній, залежно від встановленої моделі CPU. Лінії можуть розподілятися за однією з наступних схем.

ASUS X99-DELUXE II

В свою чергу слоти PCI Express 2.0 x16 і PCI Express 2.0 x1 можуть бути використані для інших плат розширення. У зв'язку з нестачею вільних чіпсетних ліній, а також наявністю досить великої кількості контролерів на материнській платі, присутні наступні обмеження одночасного використання портів і роз’ємів:

  • Слот розширення PCI Express 3.0 x16 («PCIEX16_3») ділить пропускну здатність із інтерфейсами M.2 і одним з U.2 («U.2_2»). За замовчуванням він функціонує в режимі x16, якщо використовується процесор з 40 лініями PCIe. При встановленні моделі з 28 лініями він працює максимум у режимі x8.
  • Слот розширення PCI Express 3.0 x16 («PCIEX16_5») ділить пропускну здатність з одним із портів U.2 («U.2_1»). За замовчуванням він функціонує в режимі x4, якщо встановлений накопичувач в U.2.
  • Слот розширення PCI Express 3.0 x16 («PCIEX16_4») ділить пропускну здатність з одним із портів U.2 («U.2_1»). За замовчуванням він відключений, якщо встановлений накопичувач в U.2 і використовується ЦП із 28 лініями PCIe.
  • Слот розширення PCI Express 2.0 x16 («PCIEX16_2») ділить пропускну здатність із двома портами USB 3.0 на інтерфейсній панелі («USB3_34») і USB 3.1 («USB3.1_EA34»). Відповідно, його пропускна здатність обмежена двома лініями за замовчуванням.
