Огляд ASUS X870 MAX GAMING WIFI7 W: альтернатива Prime серед материнських плат на AMD X870

Для тих користувачів, котрим зовнішня естетика не менш важлива за продуктивність, компанія ASUS пропонує ще один варіант на чипсеті AMD X870 у вигляді білої версії презентованої навесні цього року плати ASUS X870 MAX GAMING WIFI7, що належить до сегмента, наближеного до бюджетного.

Знайти ASUS X870 MAX GAMING WIFI7 W на момент написання огляду на українському ринку можна за середньою ціною у ₴14530 ($348). На перший погляд, вона має весь актуальний фунціонал і позбавлена лише підсвічування, яке на даний момент необхідне далеко не кожному користувачу. Тож пропонуємо наочно перевірити її можливості, а також звернути увагу на наявні компроміси, що пов’язані з її позиціонуванням.

Специфікація

Паковання та комплектація

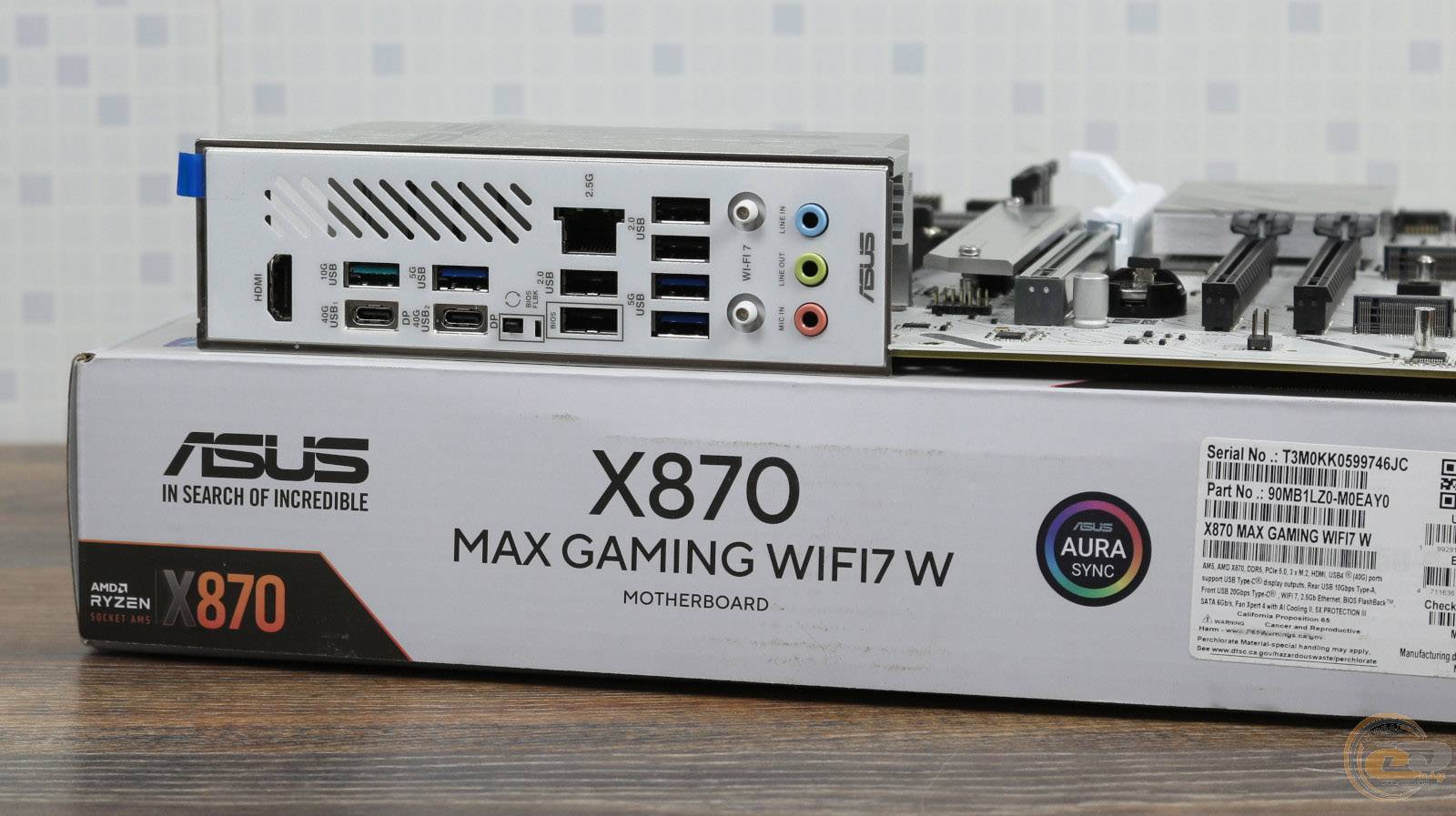

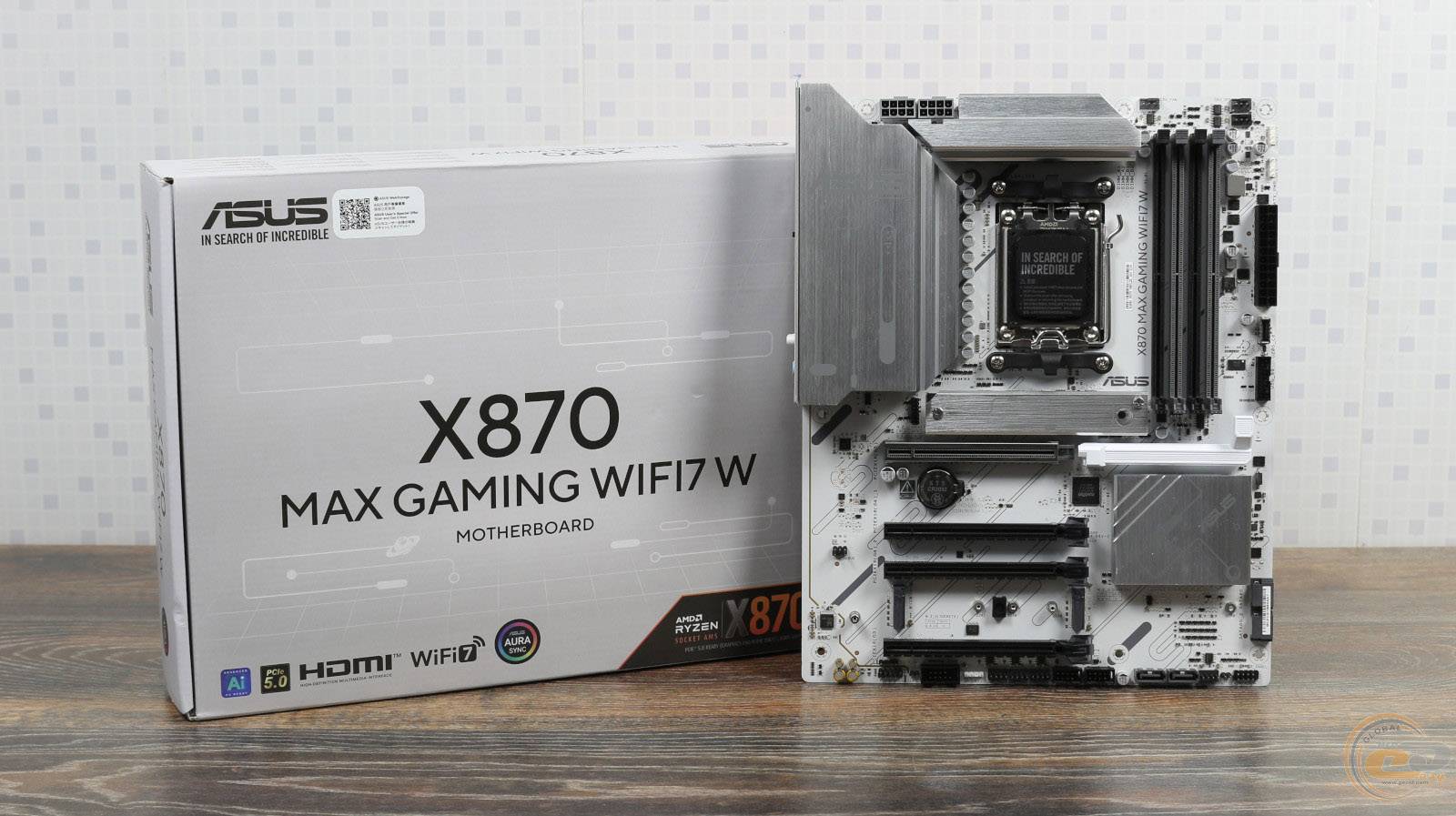

За рахунок відсутності приналежності до якоїсь серії коробка, у якій постачається ASUS X870 MAX GAMING WIFI7 W, оформлена доволі мінімалістично із переважанням білих та сірих кольорів.

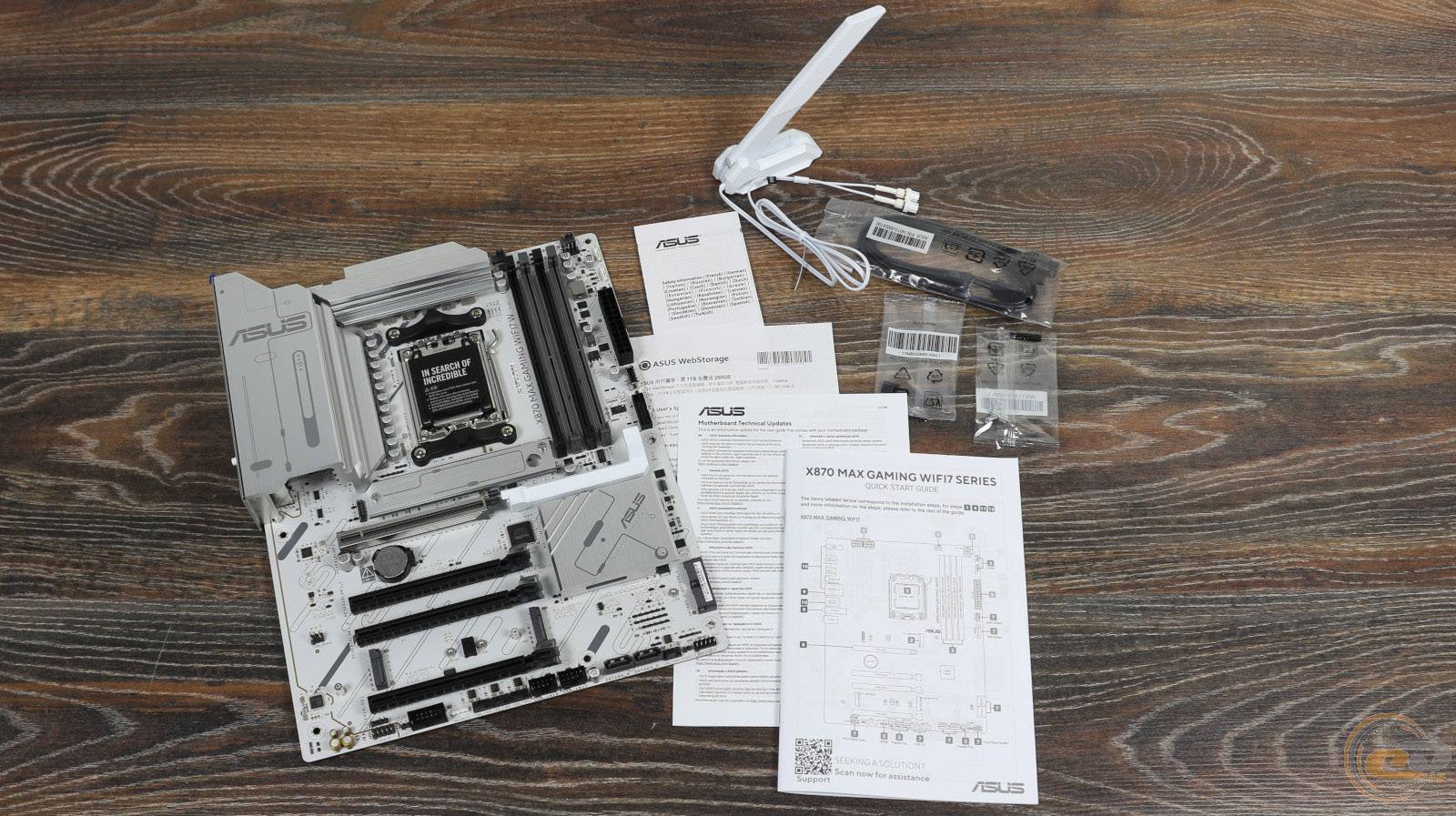

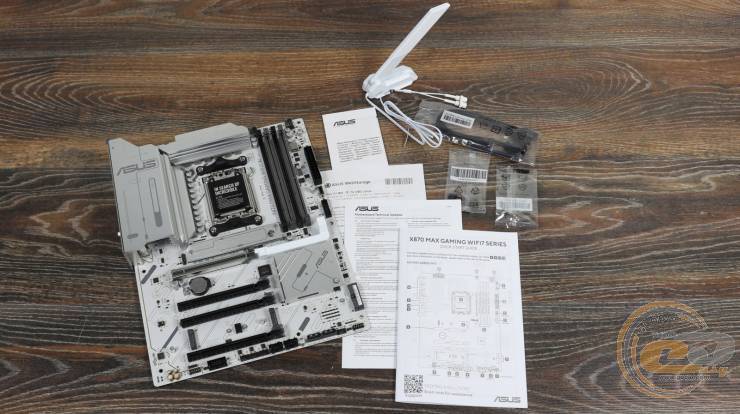

Комплект постачання цієї материнської плати включає:

• два SATA-кабелі (один з них – кутовий);
• гумову проставку для M.2-накопичувача;
• два гвинти для фіксації M.2-накопичувачів;
• комбіновану антену для Wi-Fi-модуля з магнітним кріпленням;
• вичерпний набір різноманітної документації.

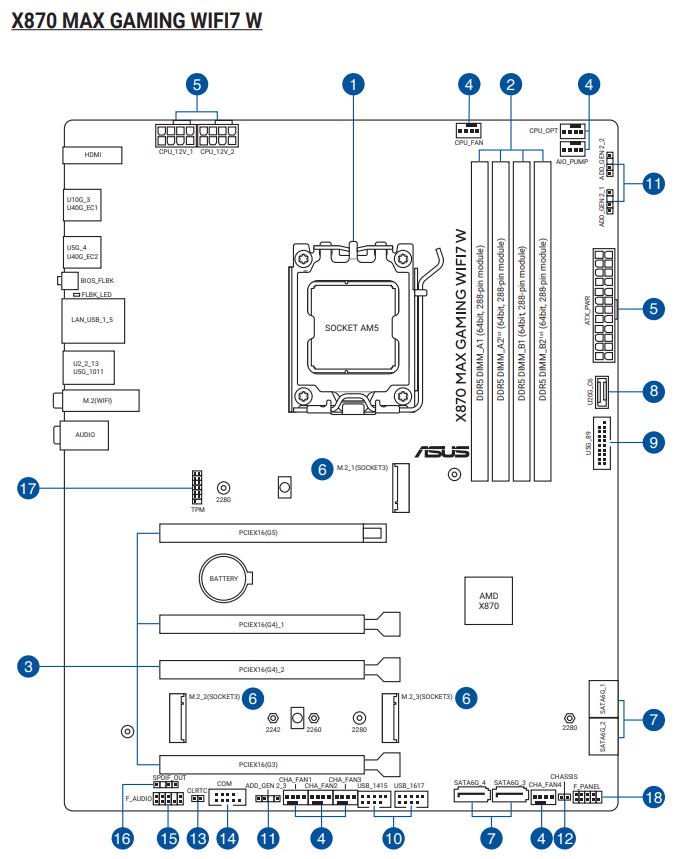

Дизайн та особливості плати

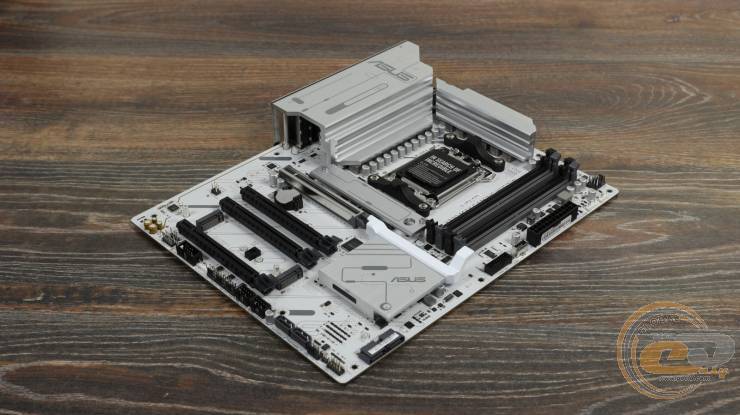

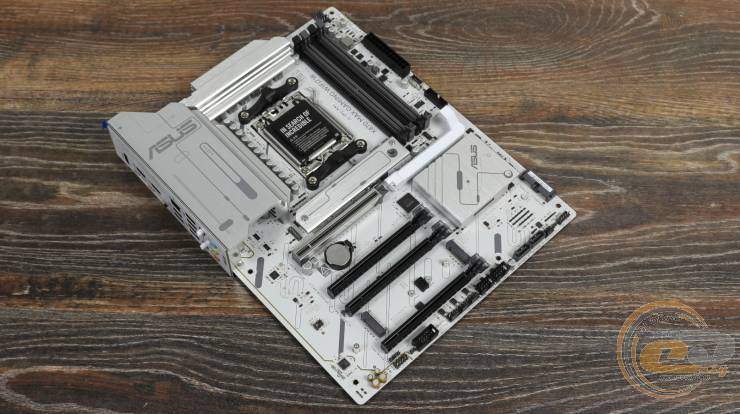

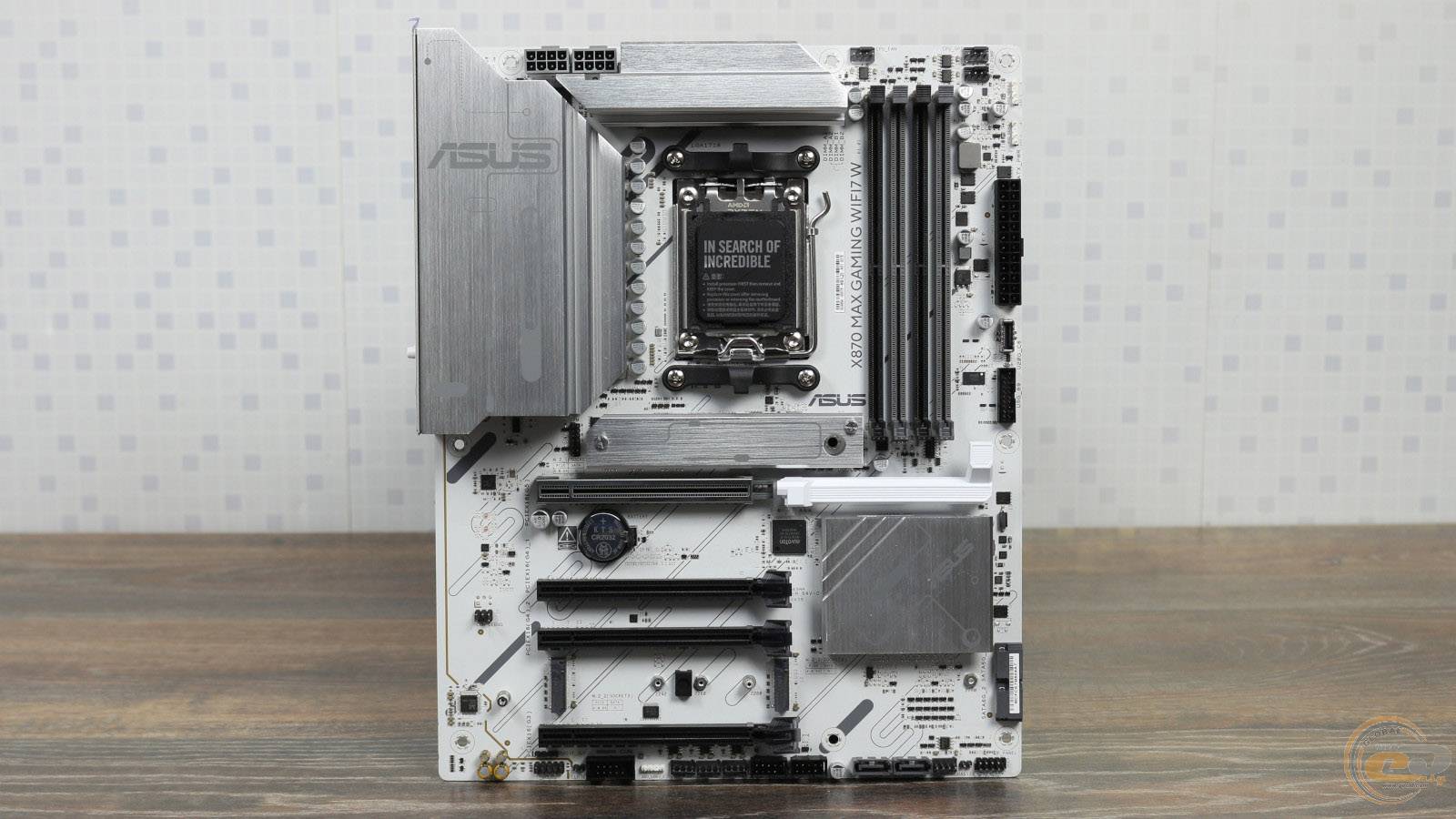

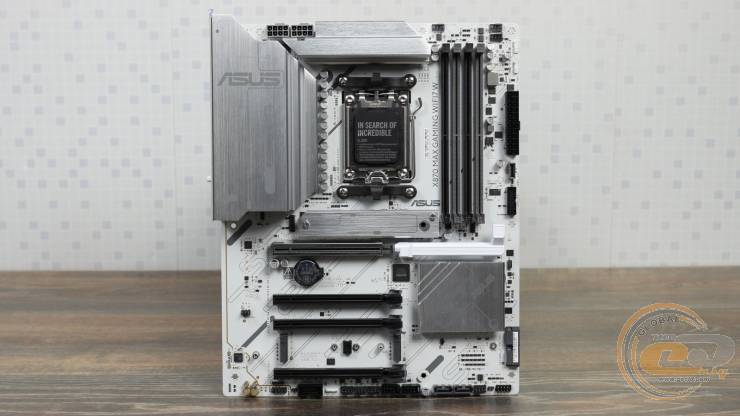

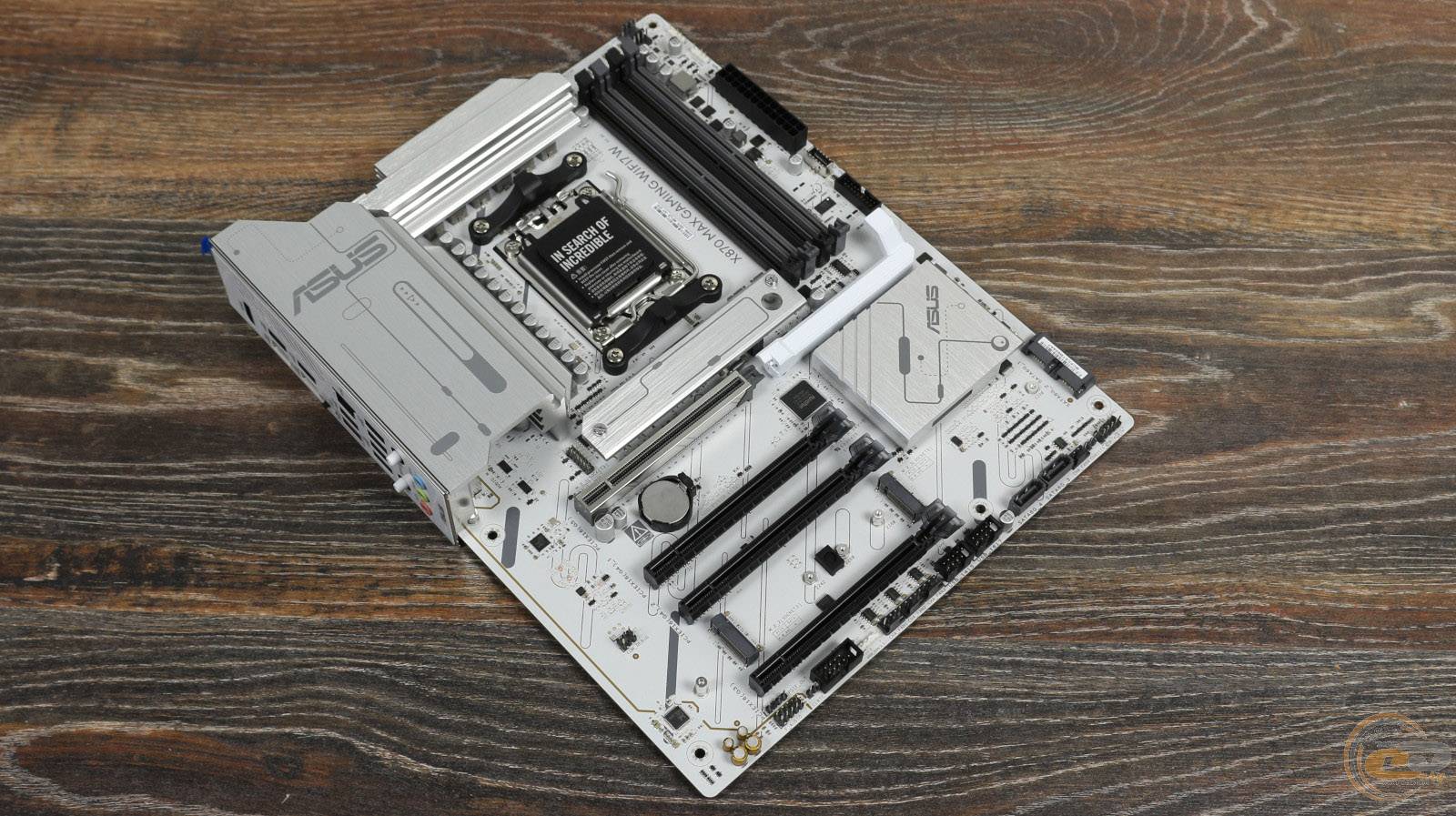

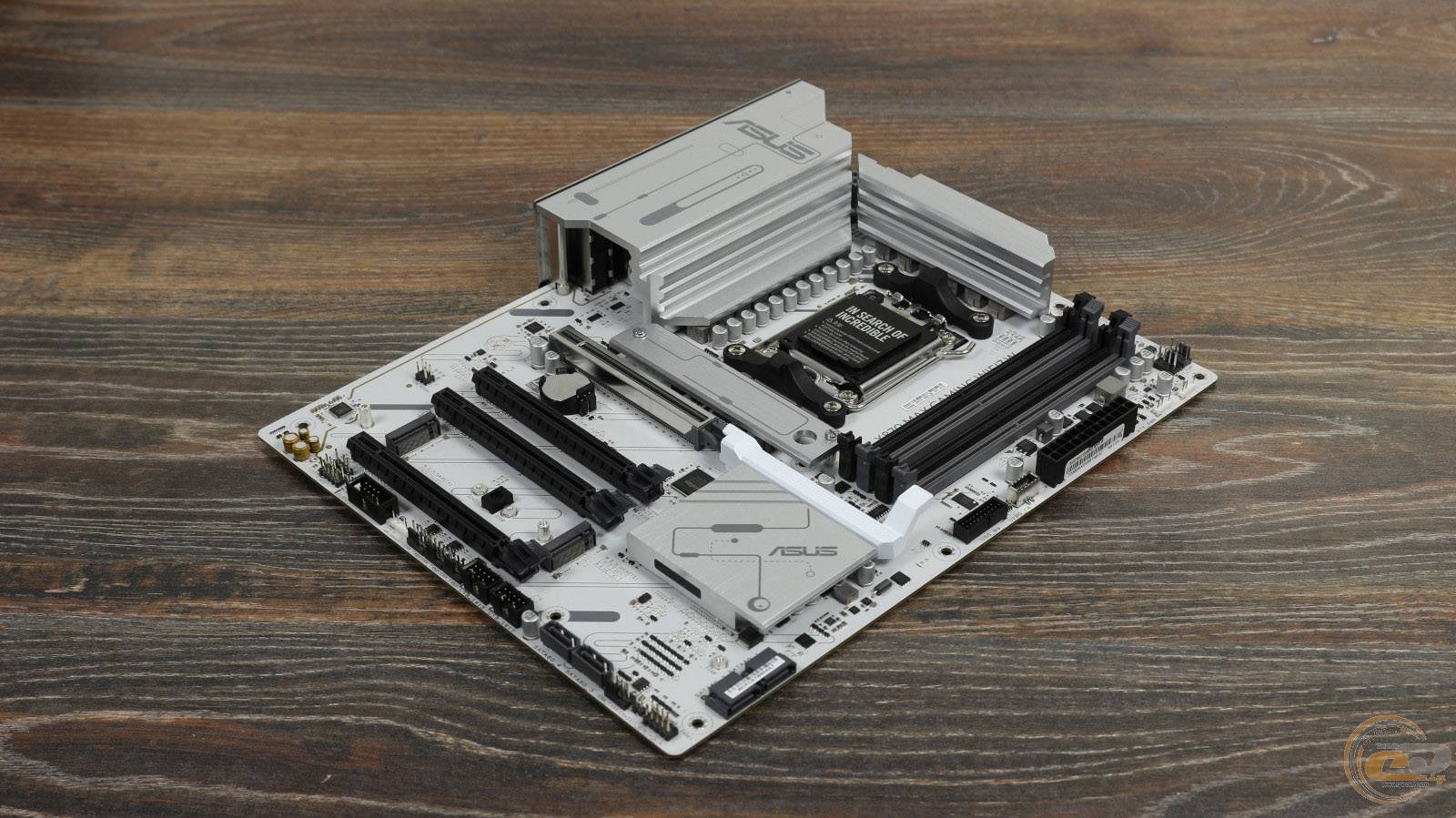

ASUS X870 MAX GAMING WIFI7 W поєднує у своєму дизайні білі та сірі елементи, що робить можливим її використання у білих збірках. Алюмінієві радіатори замість звичних найменувань серії містять лише логотип виробника та футуристичні лінії. Розміри самої плати цілком стандартні та відповідають форм-фактору ATX.

Заводське підсвічування на цій платі відсутнє, проте користувач може побудувати свою ілюмінацію за допомогою трьох роз'ємів Addressable Gen 2.

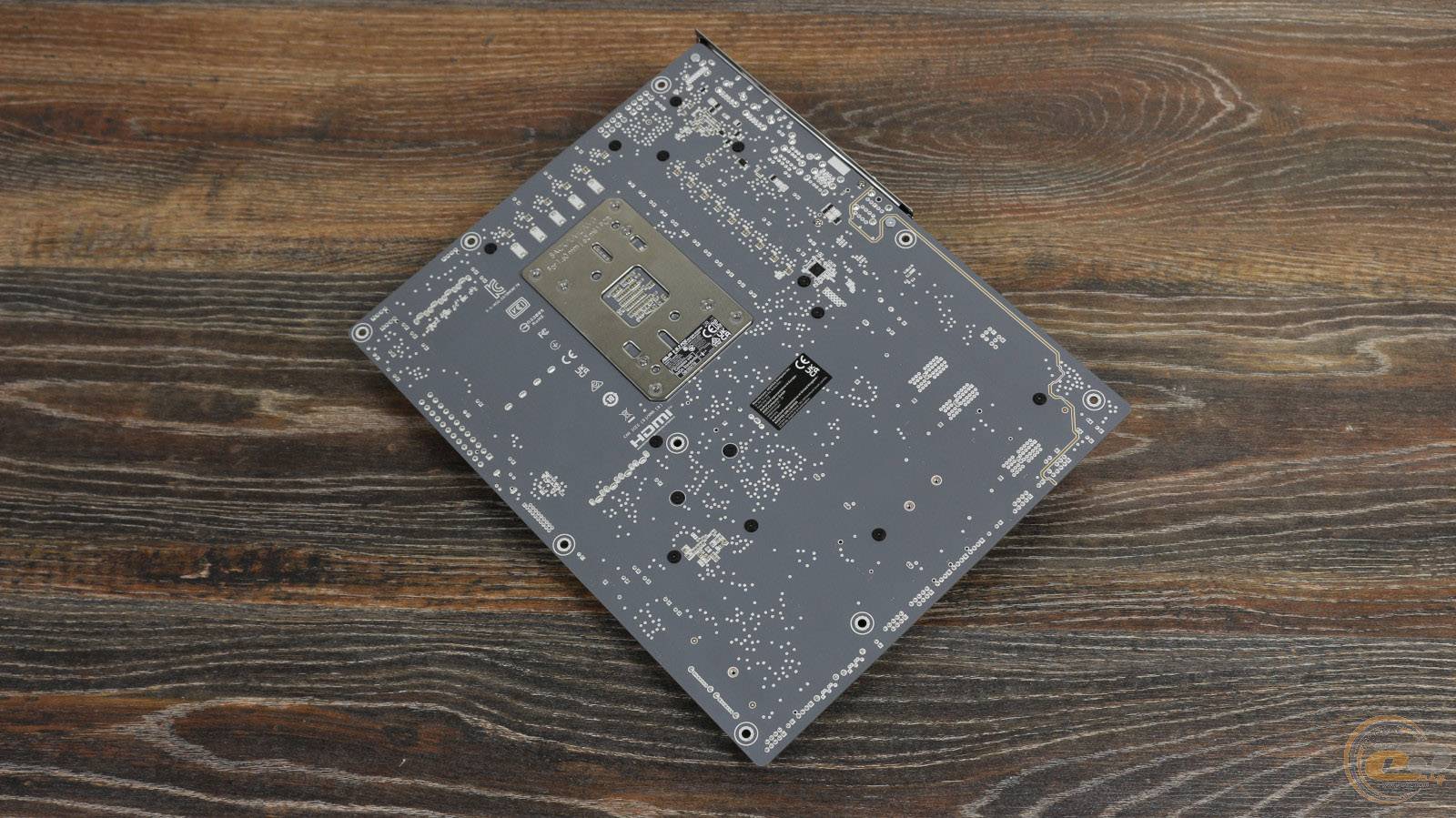

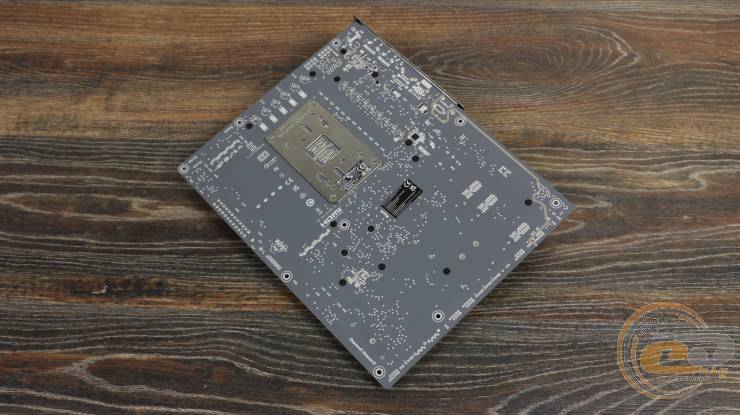

Зворотна сторона виконана у темно-сірому кольорі та розміщує стандартну опорну пластину процесорного роз’єму, гвинти кріплення радіаторів, а також ШІМ-контролер Richtek RT3672EE.

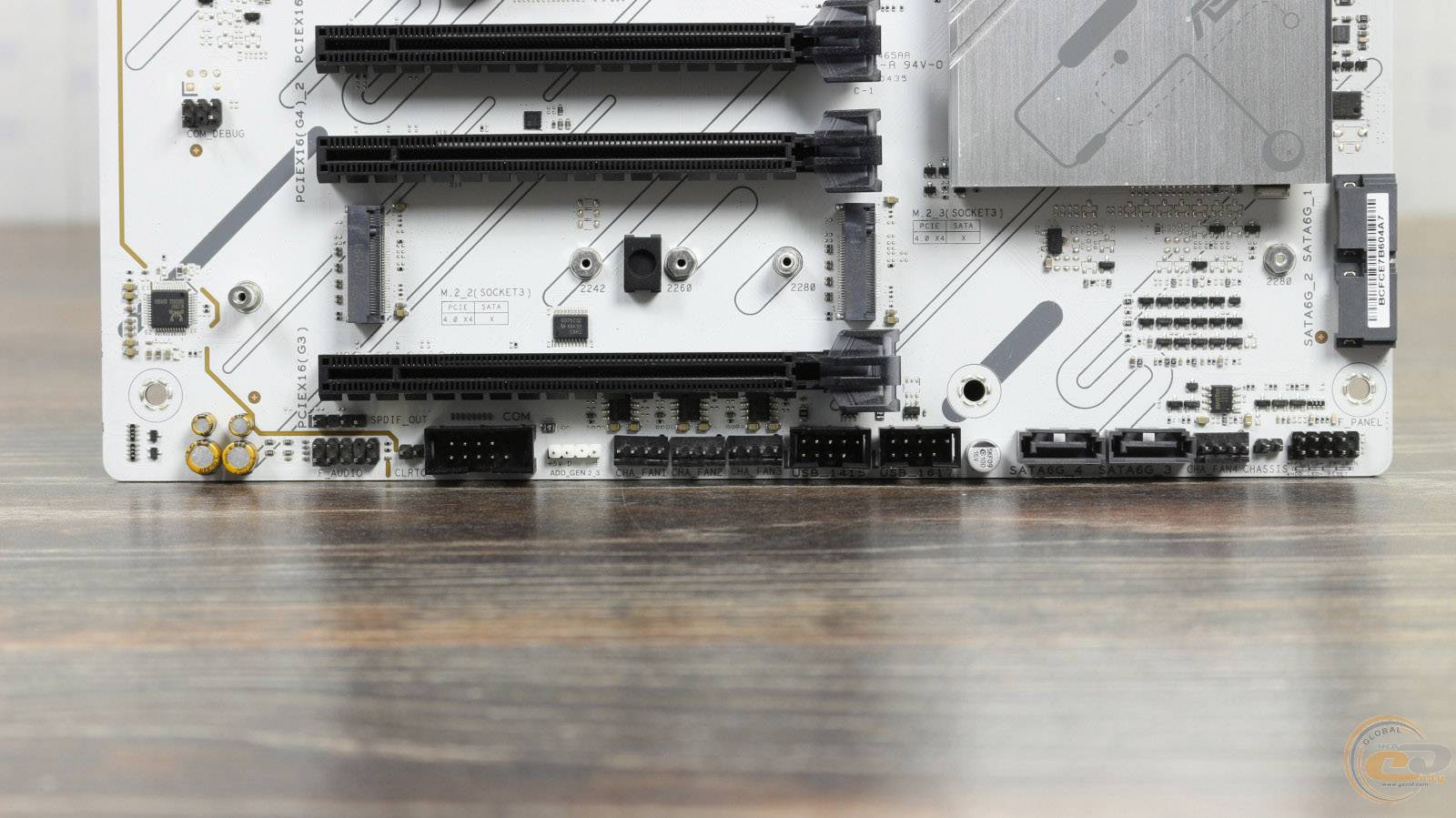

Нижня частина фронтальної сторони ASUS X870 MAX GAMING WIFI7 W отримала: роз’єм контролера налаштування, колодку підключення аудіороз'ємів передньої панелі, колодку S/PDIF, контакти скидання BIOS, колодку COM-порту, роз'єм для ARGB світлодіодної стрічки, роз’єм датчику відкриття корпусу, а також колодку підключення кнопок та індикації фронтальної панелі. Тут же знаходяться дві колодки для активації портів USB 2.0 та два вертикальні порти SATA III.

А от роз'єм для підключення модуля ТРМ розмістився біля верхнього слоту для M.2-накопичувача.

На правому краю плати є два вертикальні роз’єми: один для підключення порту USB 3.2 Gen 2x2 Type-C та один для USB 3.2 Gen 1. Над ними можна побачити два роз'єми для ARGB світлодіодної стрічки.

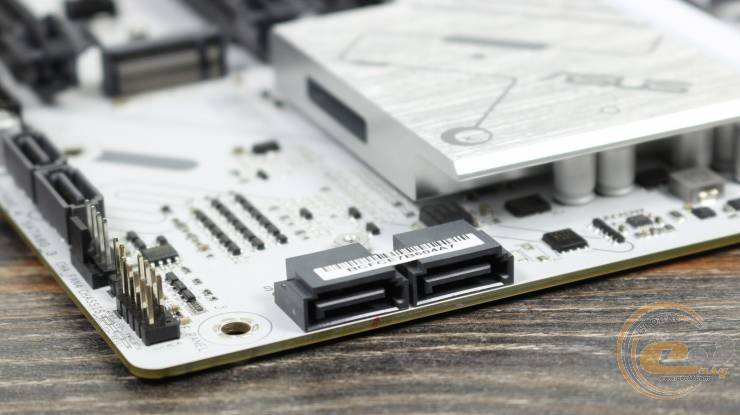

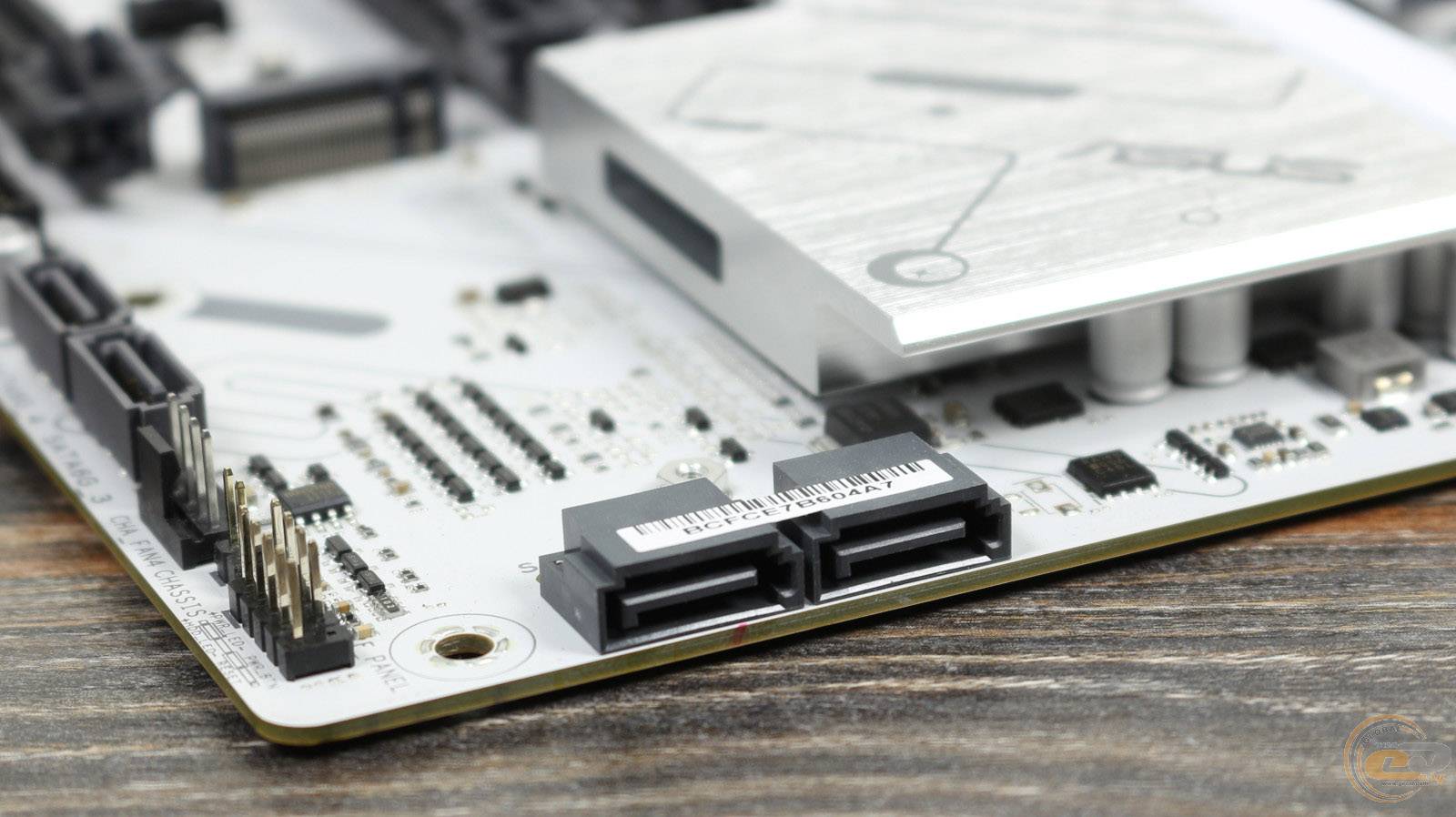

Ближче до нижнього кута плати розміщені два горизонтальні порти SATA III.

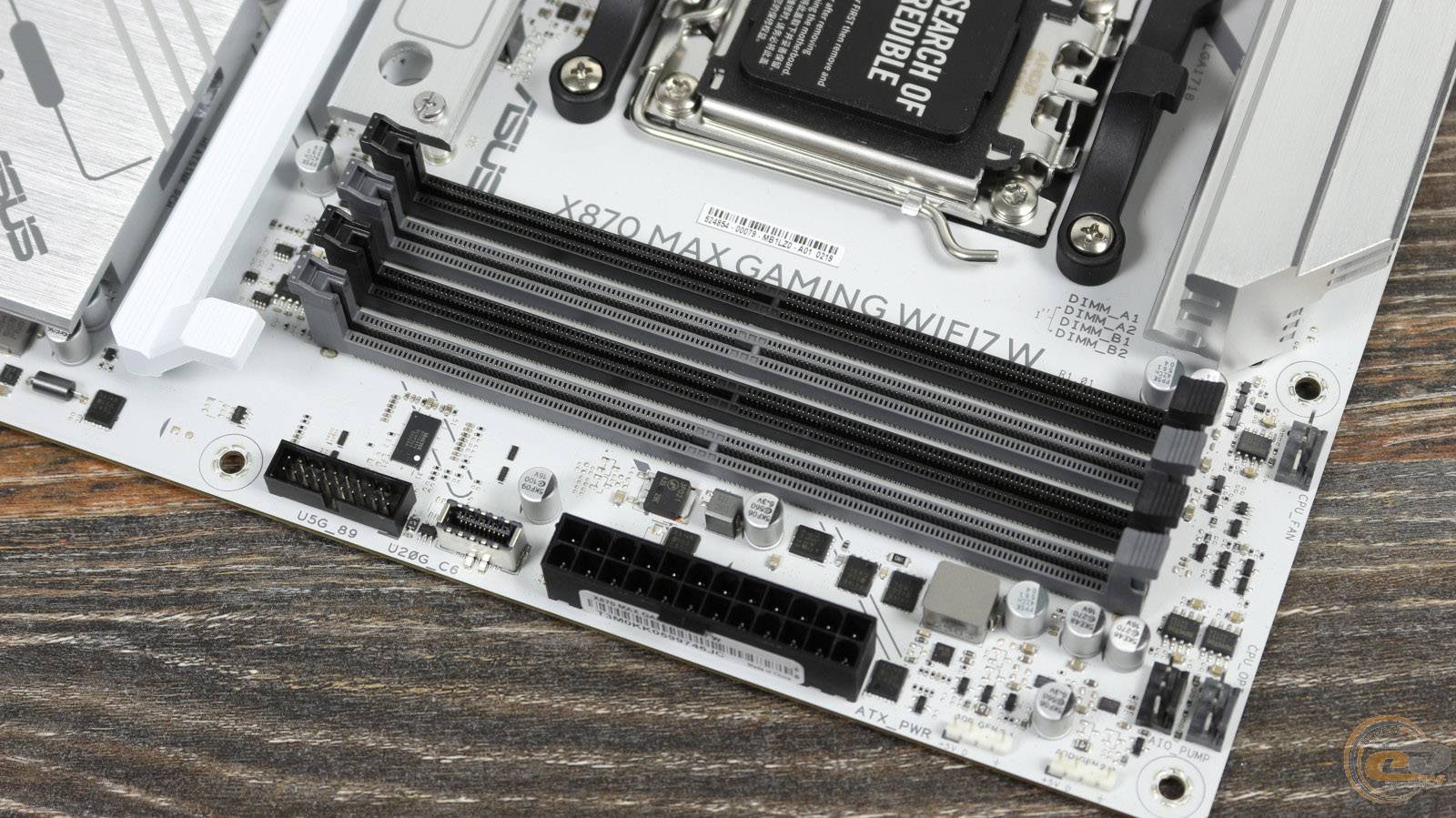

Материнська плата ASUS X870 MAX GAMING WIFI7 W оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам’яті стандарту DDR5. Для спрощення монтажу фіксатори є лише з одного боку. Підтримуються модулі з частотою до 8000+ МГц, а максимальний загальний об’єм може становити 256 ГБ. Також є підтримка профілів розгону пам’яті AMD EXPO.

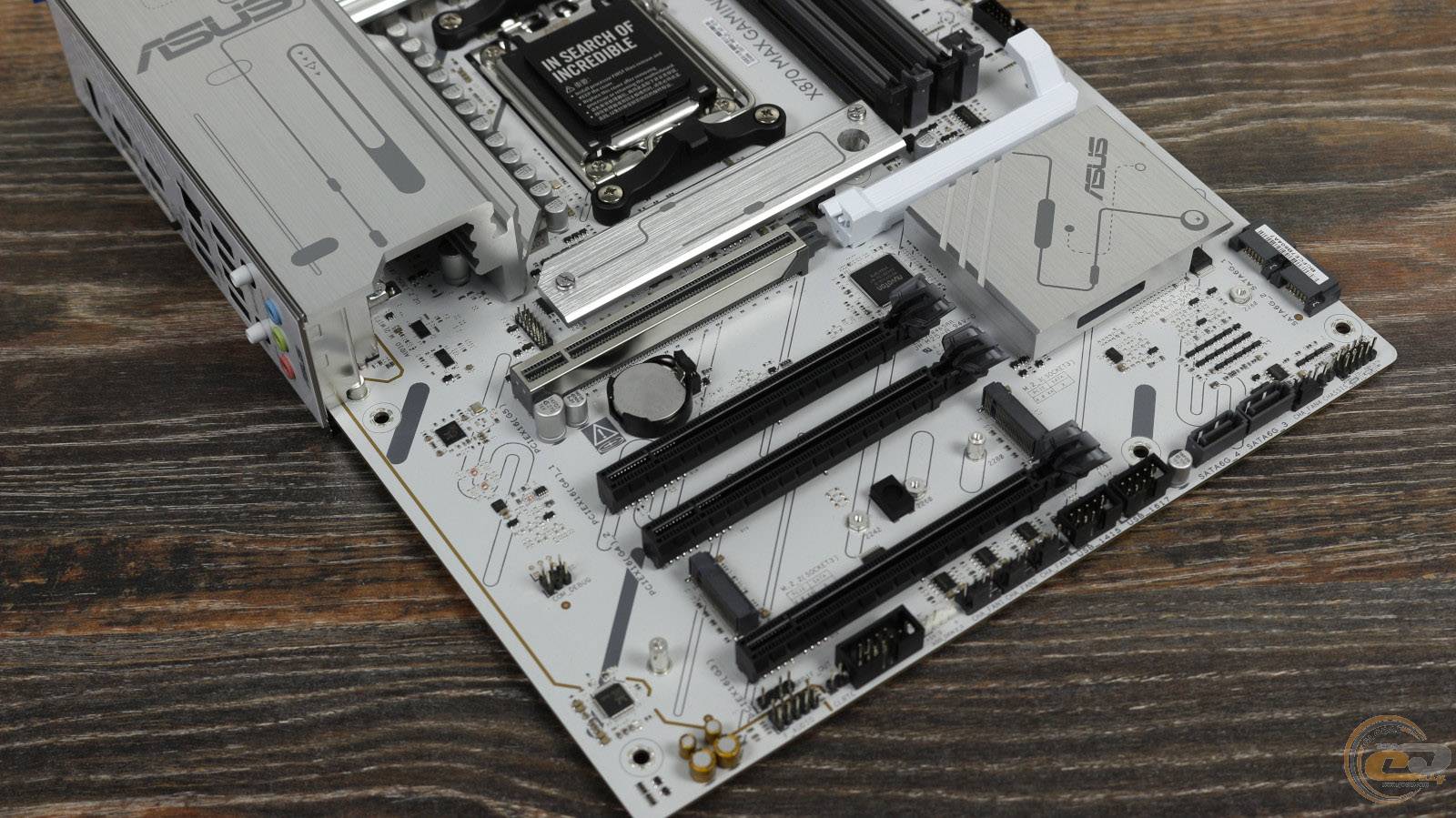

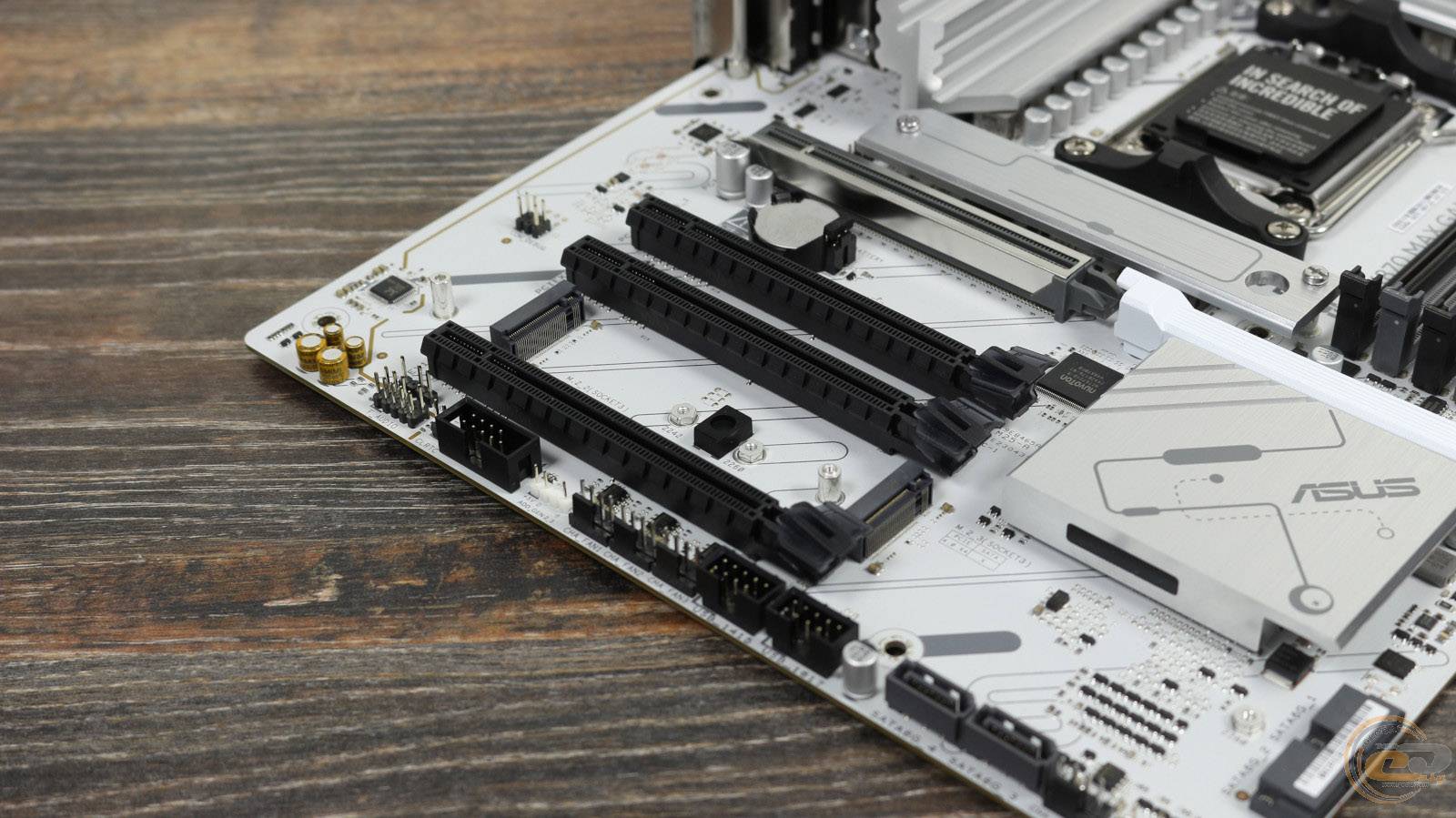

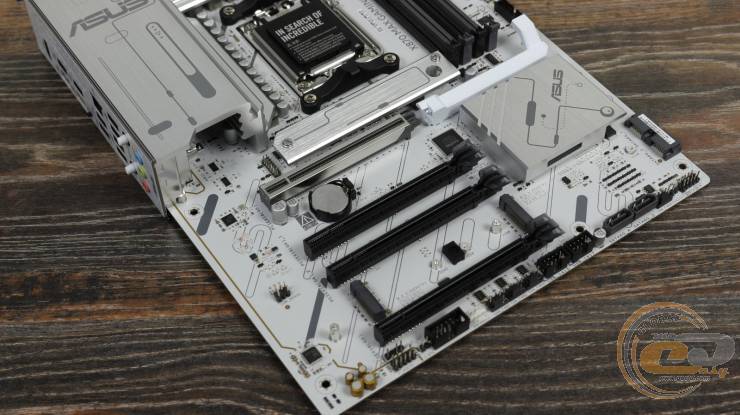

Для розширення функціональності ASUS X870 MAX GAMING WIFI7 W обладнана чотирма слотами:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x16 (x1);
3. PCI Express 4.0 x16 (x1);
4. PCI Express 3.0 x16 (x1).

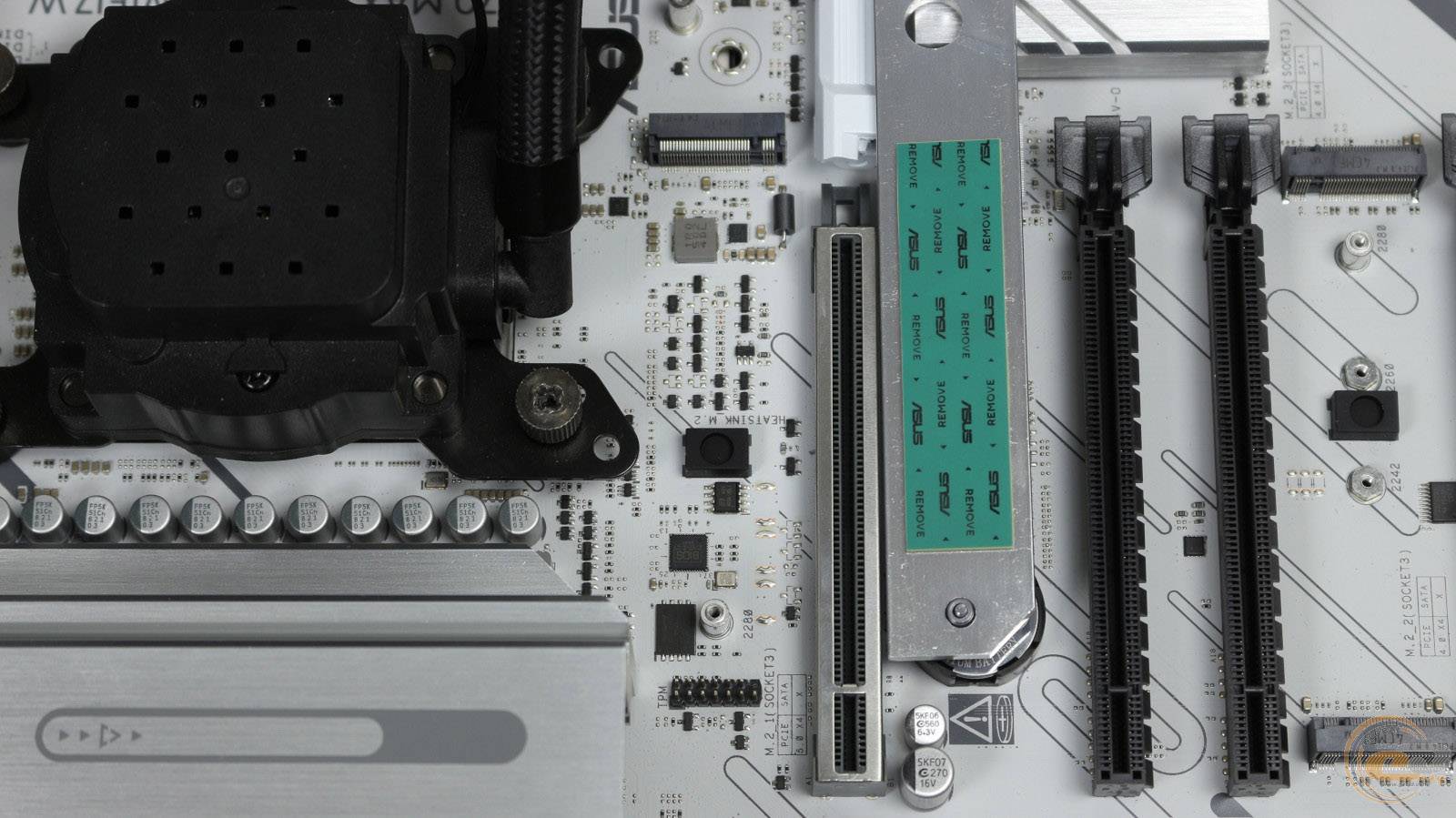

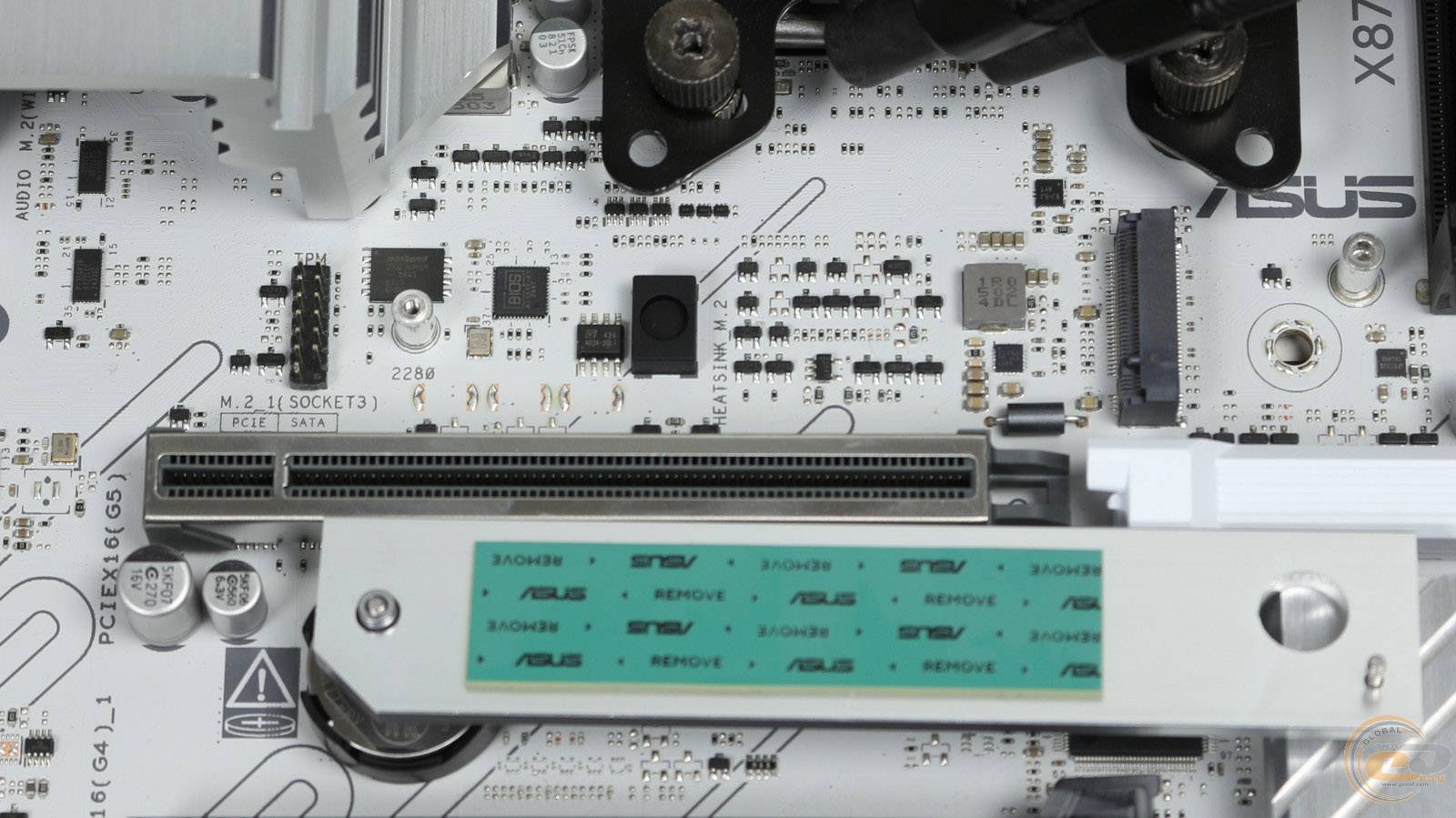

Верхній слот підсилений металевим кожухом SafeSlot та отримав 16 ліній стандарту PCIe 5.0.

Для полегшення виймання відеокарти наявна довга ніжка фіксатора Q-Release. Інші слоти без проблем вийде задіяти для під’єднання додаткових карт розширення. Але зверніть увагу, що при використанні нижнього PCI Express 3.0 x16 (x1) вимикатимуться порти SATA6G_3 та SATA6G_4.

Батарейка CMOS знаходиться під слотом PCI Express 5.0 x16. Отже, після встановлення типової габаритної відеокарти доступу до неї не буде.

Материнська плата ASUS X870 MAX GAMING WIFI7 W оснащена трьома слотами для M.2-накопичувачів.

Верхній підтримує режим PCIe 5.0 x4, а інші працюють у режимі PCIe 4.0 x4.

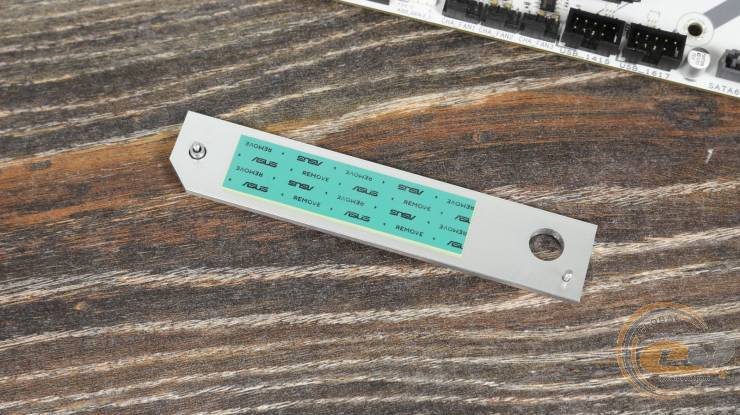

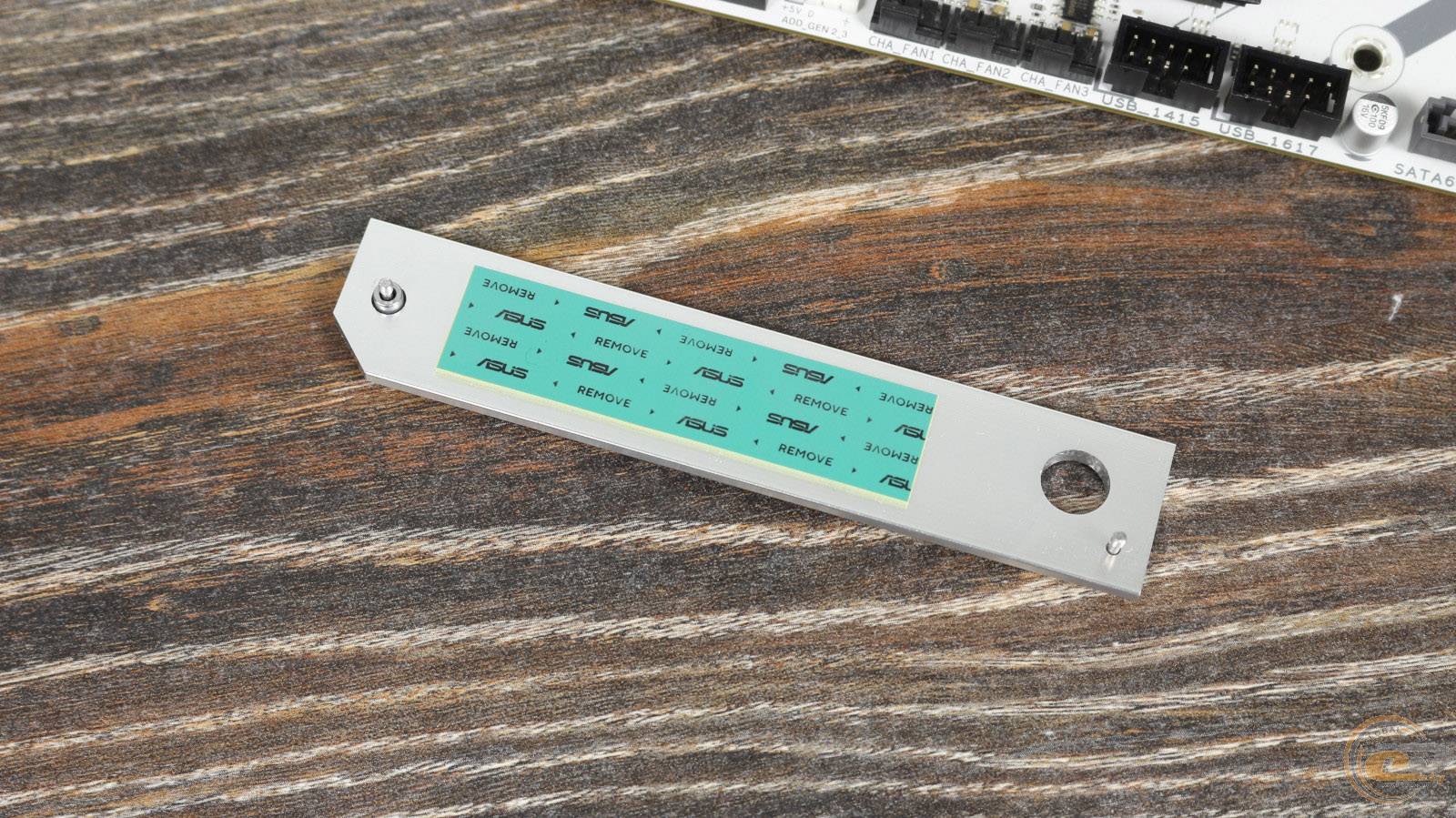

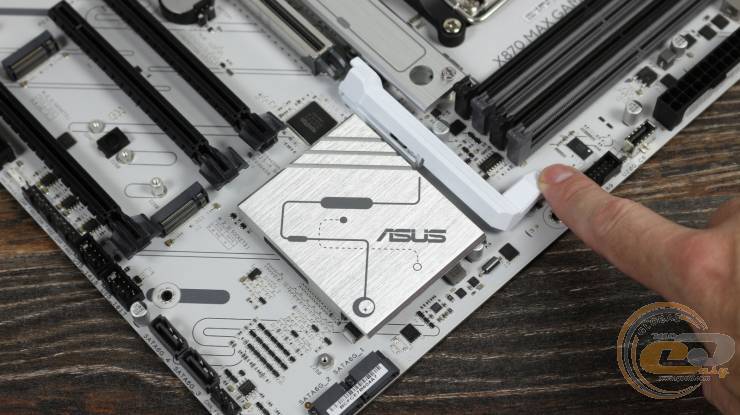

Для охолодження високошвидкісних накопичувачів наявний лише один радіатор із термопрокладкою, який фіксується за допомогою гвинтів.

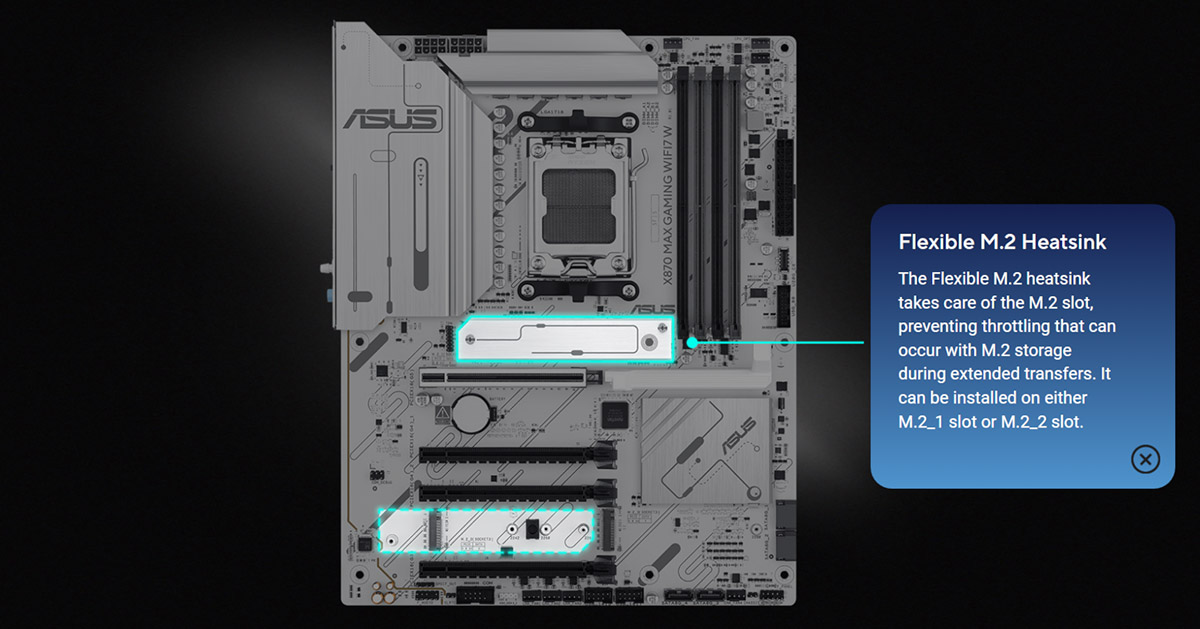

Корисною виглядає його додаткова можливість розміщення на M.2_2 слоті замість використання на M.2_1.

Дискову підсистему можна доповнити за допомогою чотирьох роз’ємів SATA 6 Гбіт/с, про які йшла мова трохи вище.

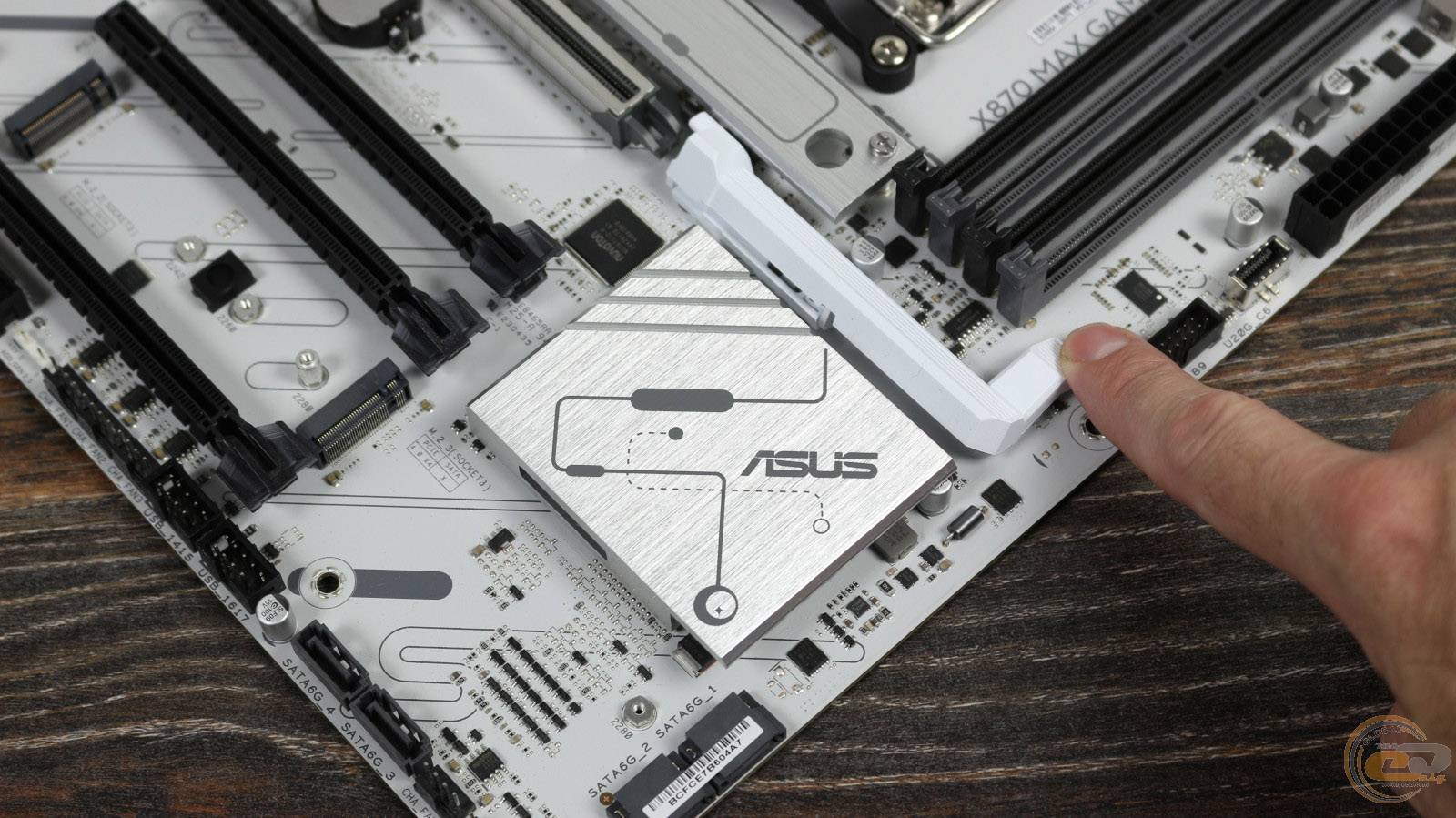

Система охолодження ASUS X870 MAX GAMING WIFI7 W складається з наступних елементів: товстого радіатора на чипсеті, радіатора для M.2-накопичувачувача та трьох алюмінієвих радіаторів на елементах підсистеми живлення.

Під час тестування 170-ватного 24-потокового AMD Ryzen 9 7900X з активованим температурним лімітом у 90°С, при температурі навколишнього середовища рівній 29°С, ми побачили такі значення температур:

• радіатор охолодження чипсета — 56°C;
• верхній радіатор охолодження елементів підсистеми живлення — 60°C;
• боковий радіатор охолодження елементів підсистеми живлення — 60°C;
• дроселі зверху – 67°C;
• дроселі збоку – 68°C.

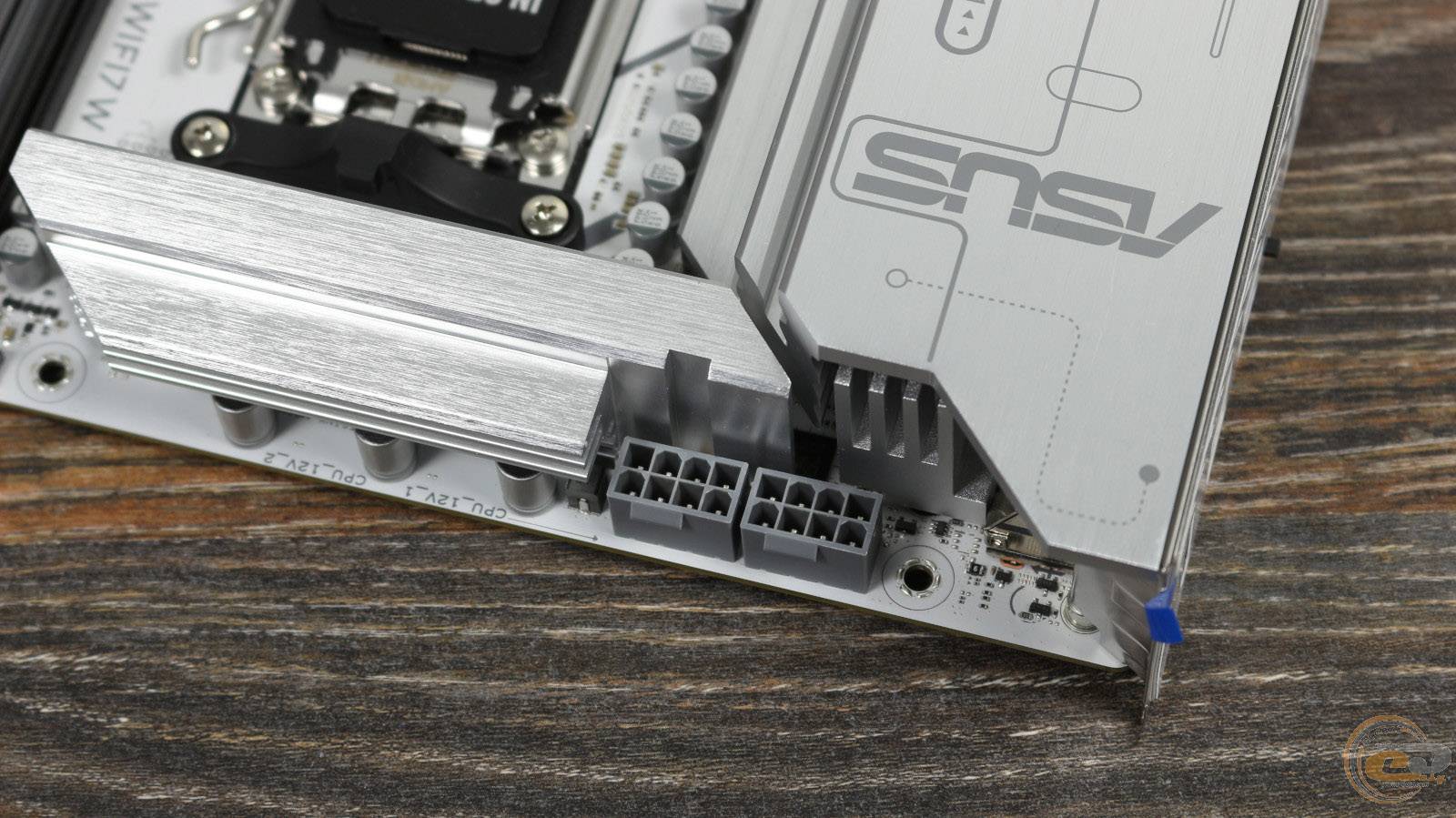

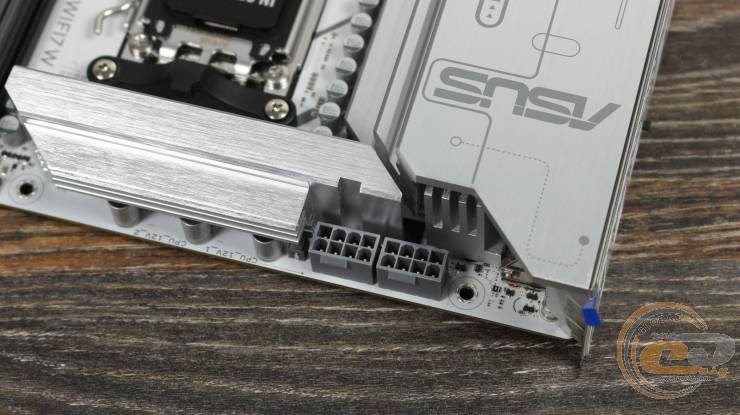

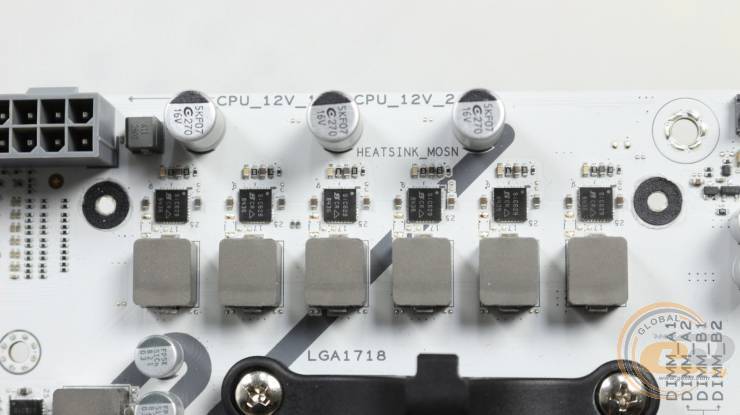

Живлення процесора реалізоване на базі двох 8-контактних роз'ємів ATX12V, що дозволить користувачу задіяти будь-які топові рішення з лінійок AMD Ryzen 7000, AMD Ryzen 8000 та AMD Ryzen 9000 без жодних обмежень у енергоспоживанні.

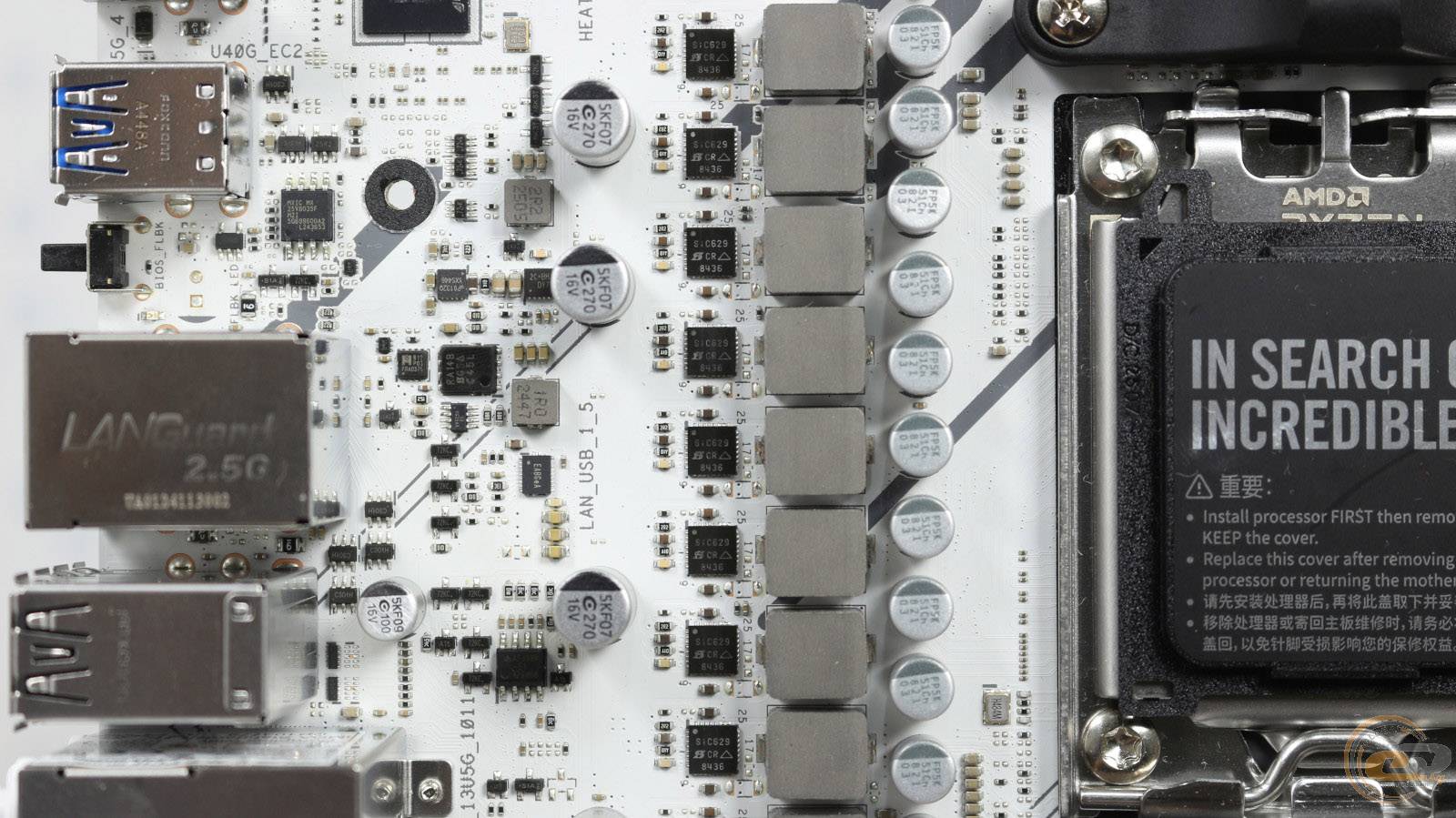

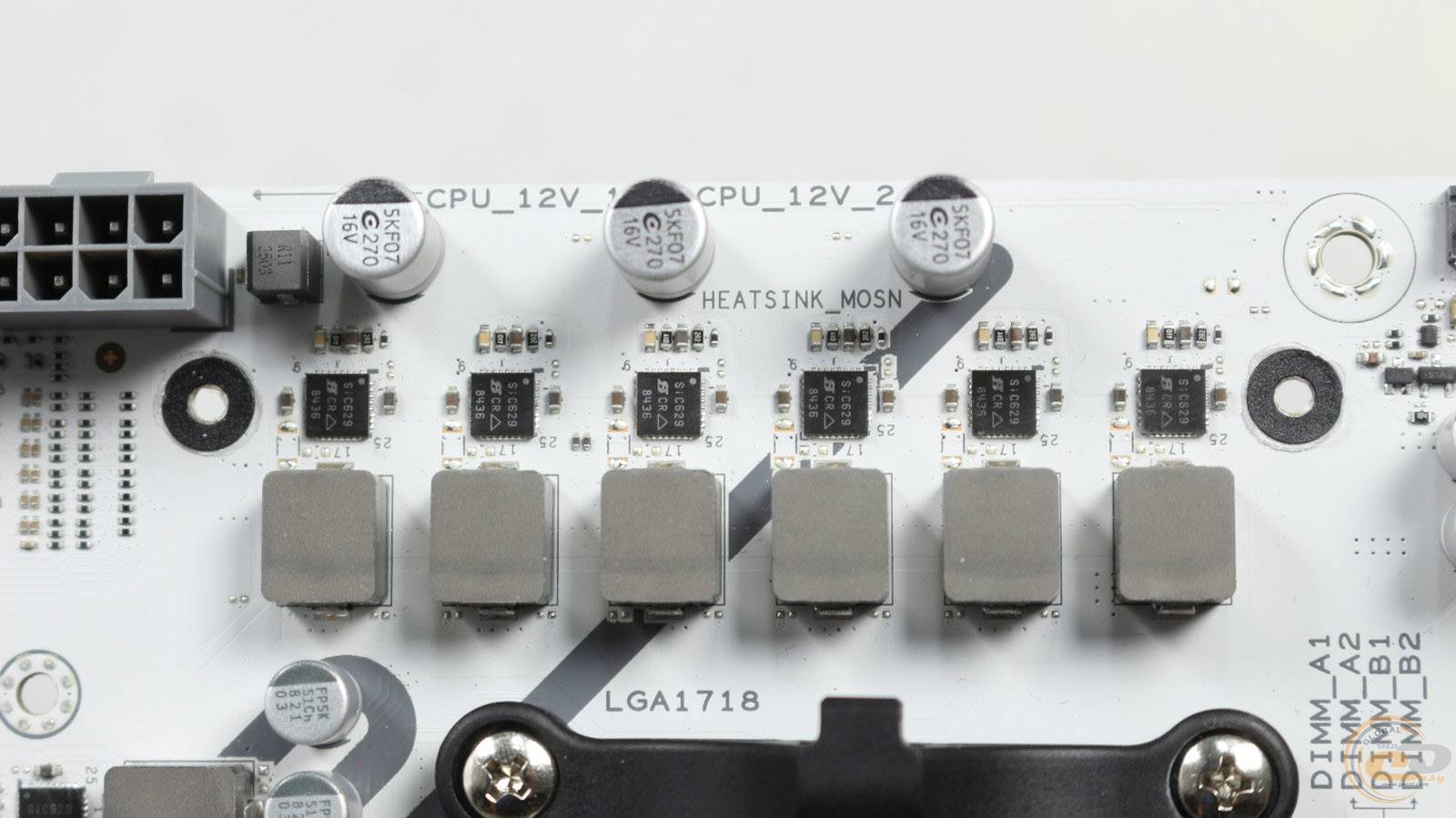

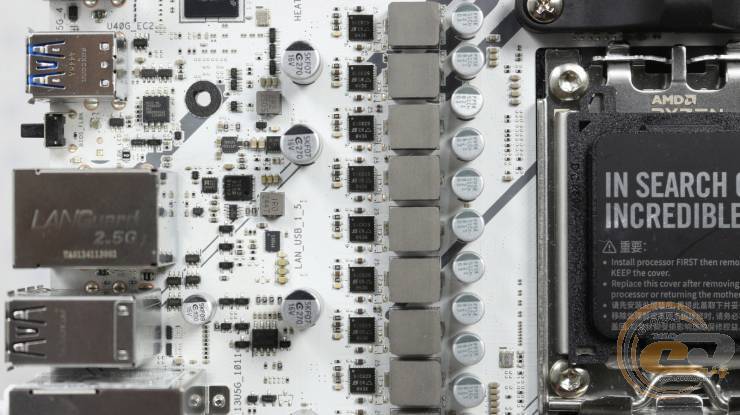

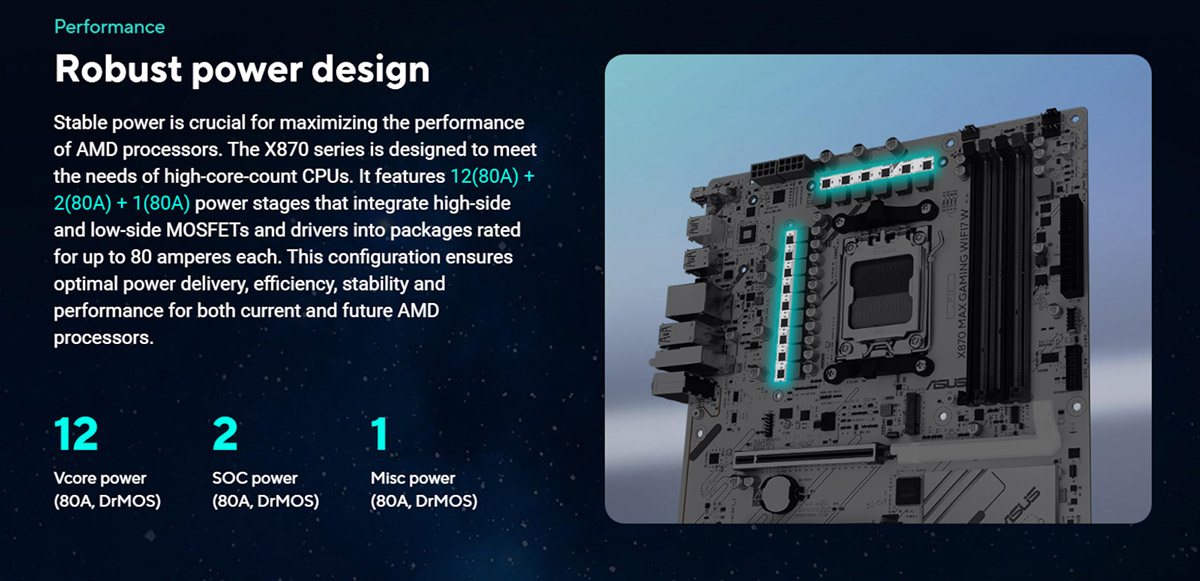

ASUS X870 MAX GAMING WIFI7 W отримала 12 (80 А) + 2 (80 А) + 1 (80 А)-фазну схему живлення.

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів, а також п’ятнадцяти мікросхем Vishay SiC629 (80 А).

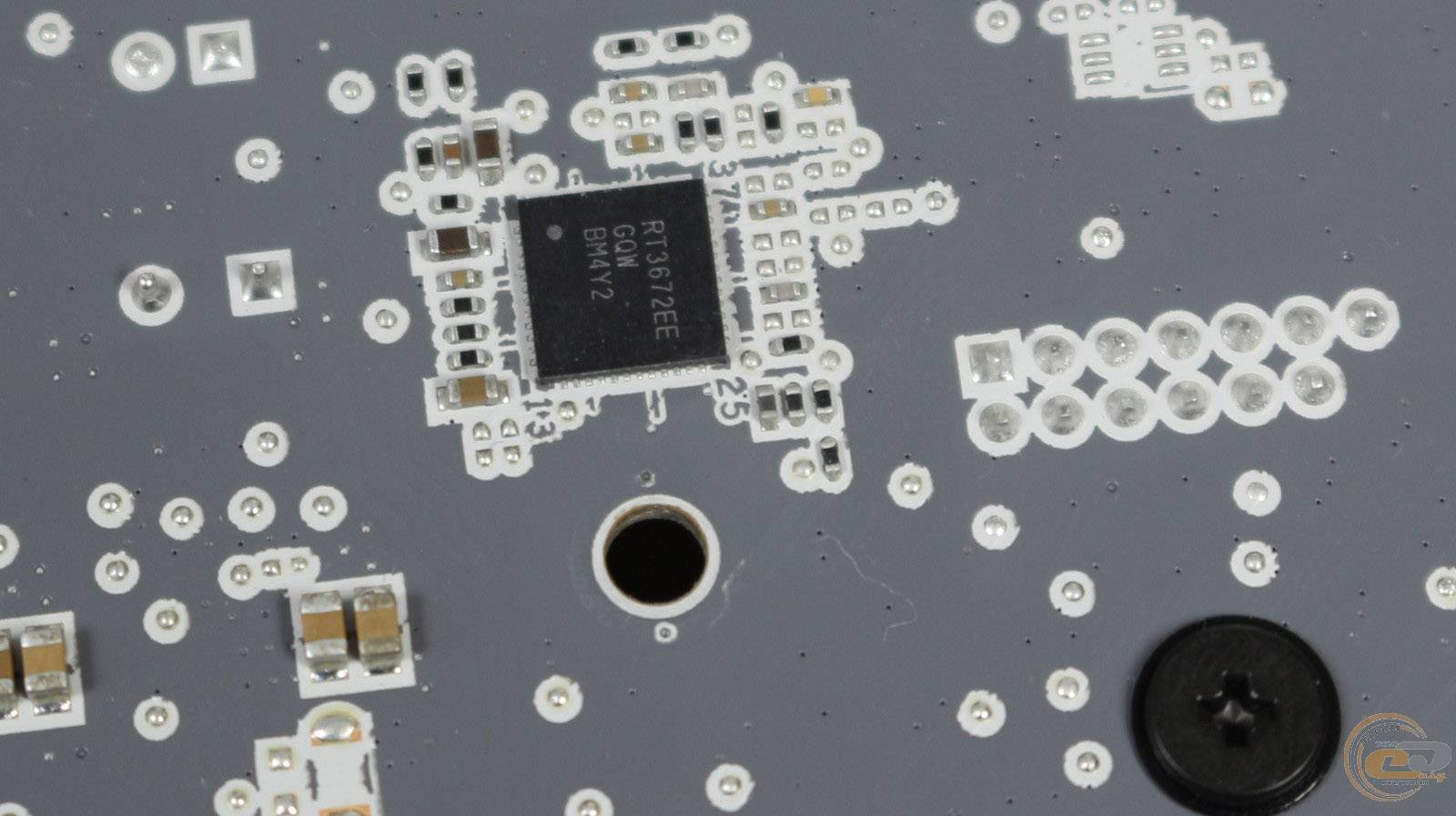

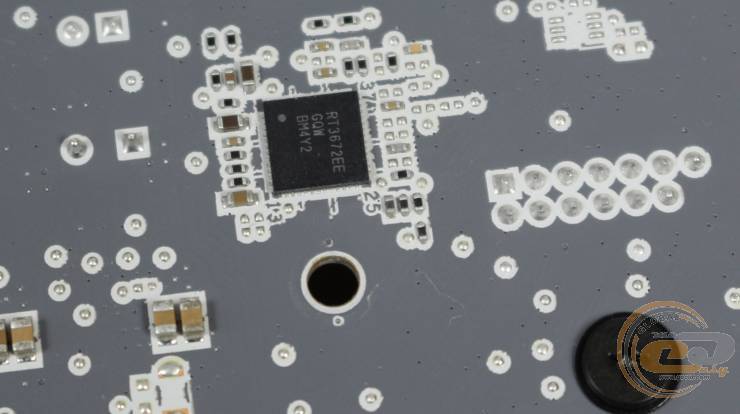

За регулювання напруги на вбудованому в процесор контролері пам'яті та підсистемі введення/виведення чипу відповідає ШІМ-контролер Richtek Technology RT3672EE.

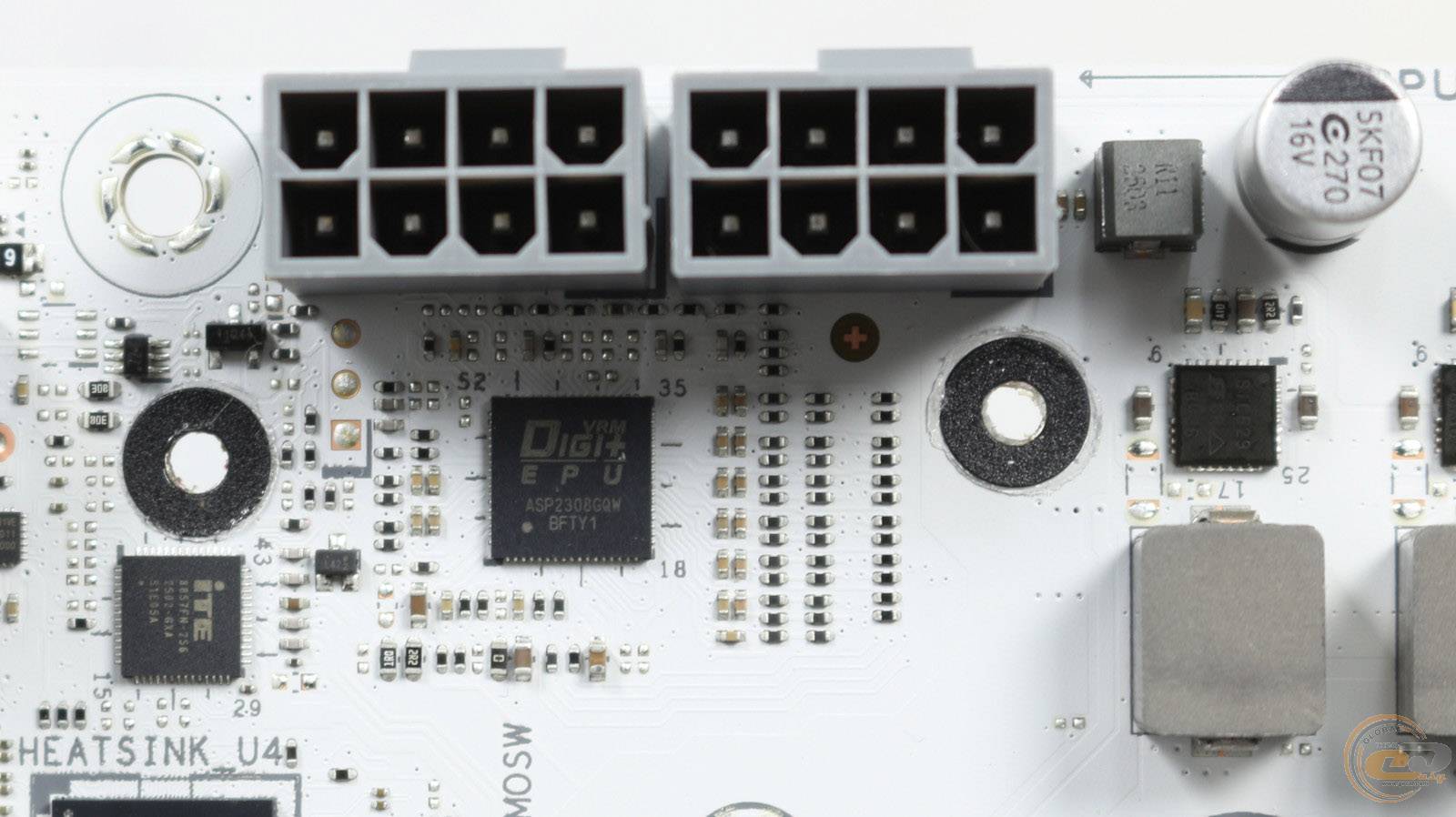

Підсистема живлення процесорних ядер керується ШІМ-контролером Digi+ ASP2308GQW.

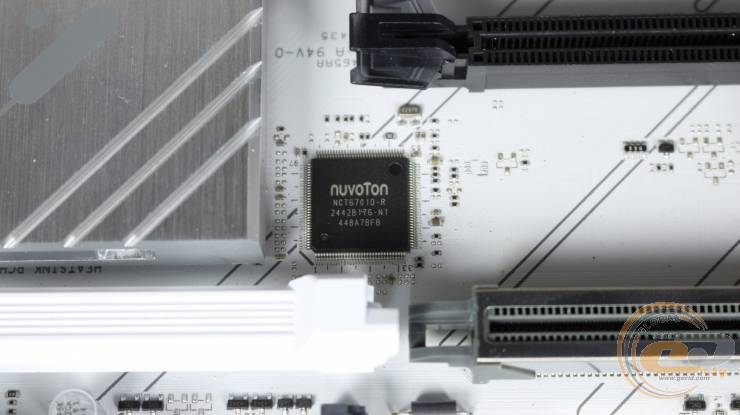

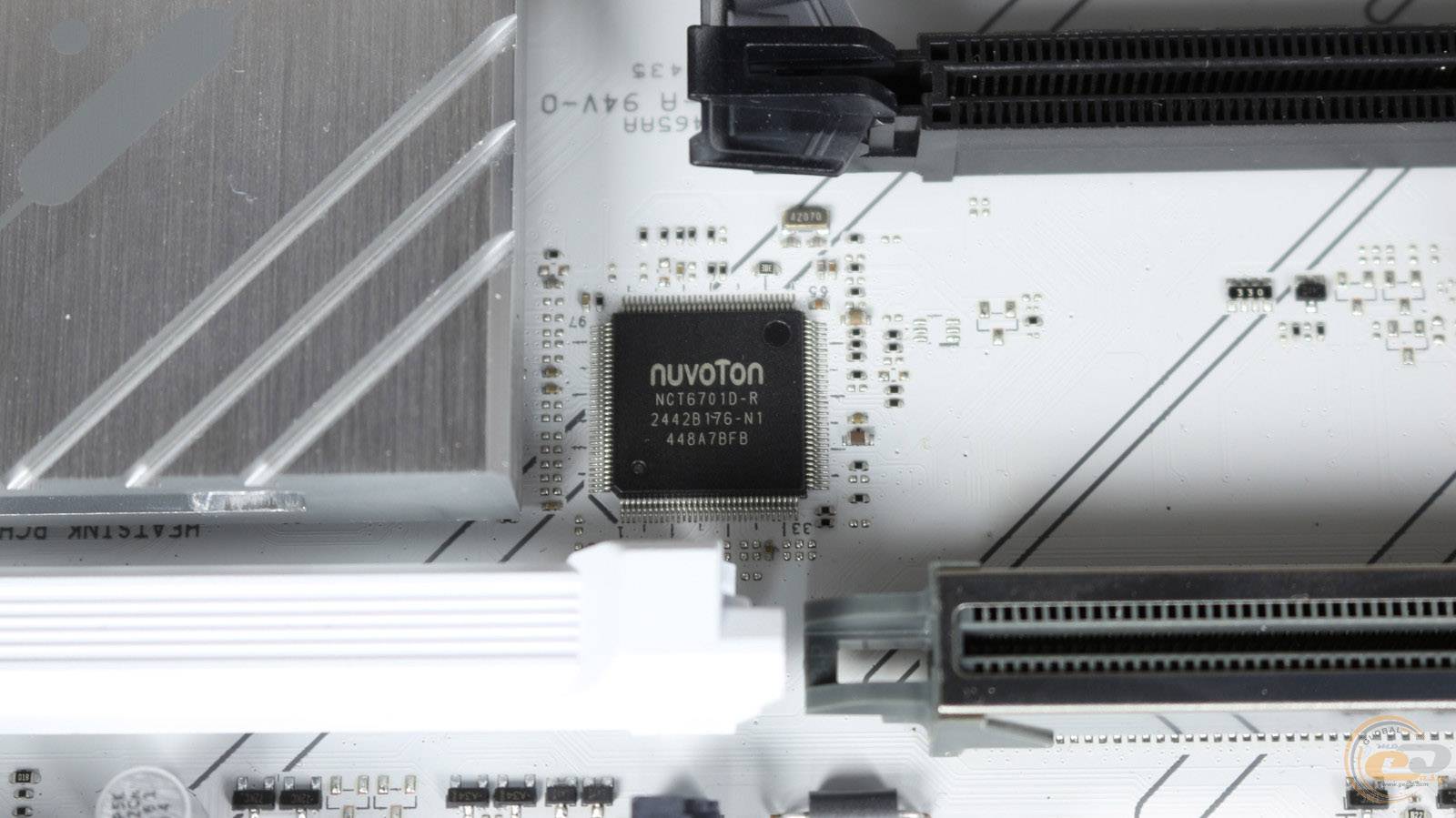

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6701D-R.

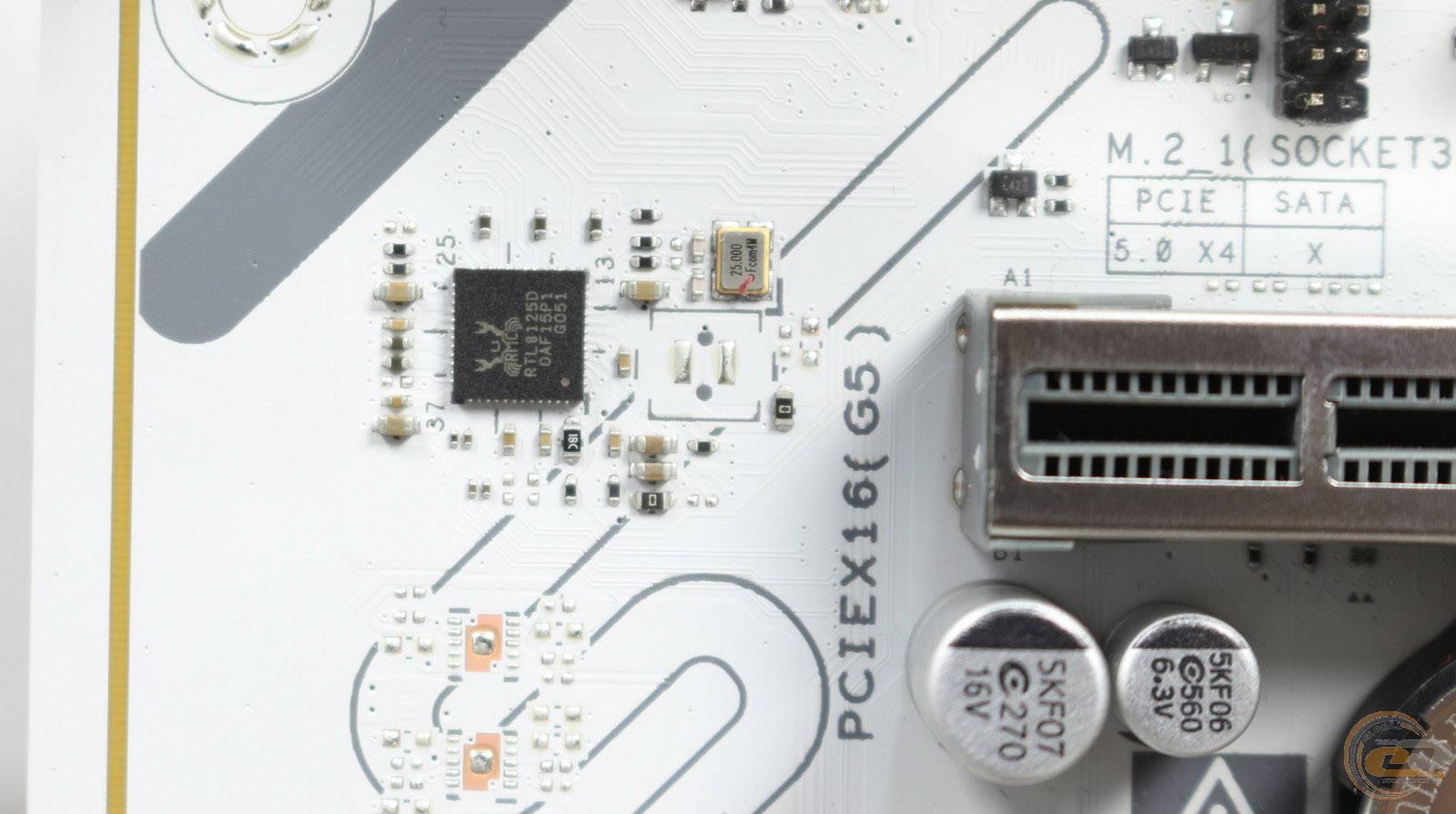

Підтримку мережевих з'єднань забезпечує LAN-контролер Realtek RTL8125D, здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

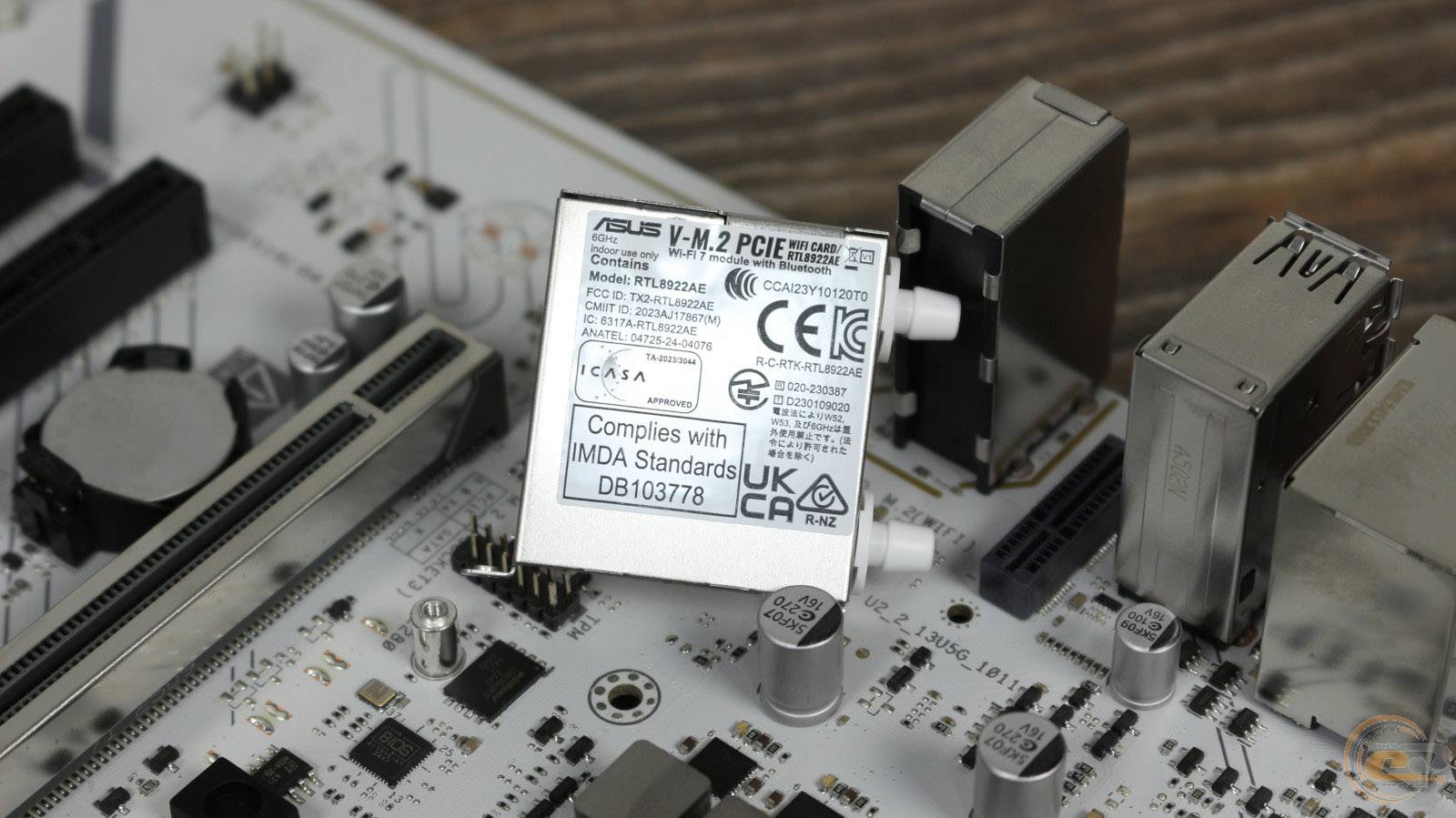

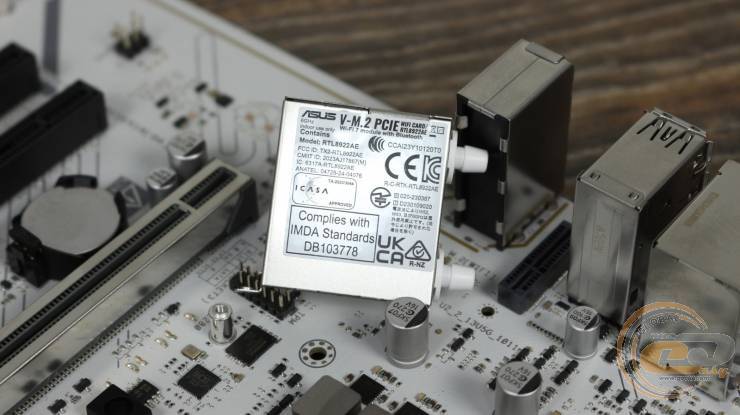

За роботу Wi-Fi стандарту 7 та Bluetooth 5.4 відповідає Realtek 8922AE WiFi 7 (модель: RTL8922AE). Він підтримує три частотні діапазони - 2.4, 5 та 6 ГГц, але обмежений можливістю використання каналу шириною до 160 МГц замість характерних саме для Wi-Fi 7 320 МГц. Його максимальна пропускна здатність при цьому може досягати 2,9 ГБіт/с.

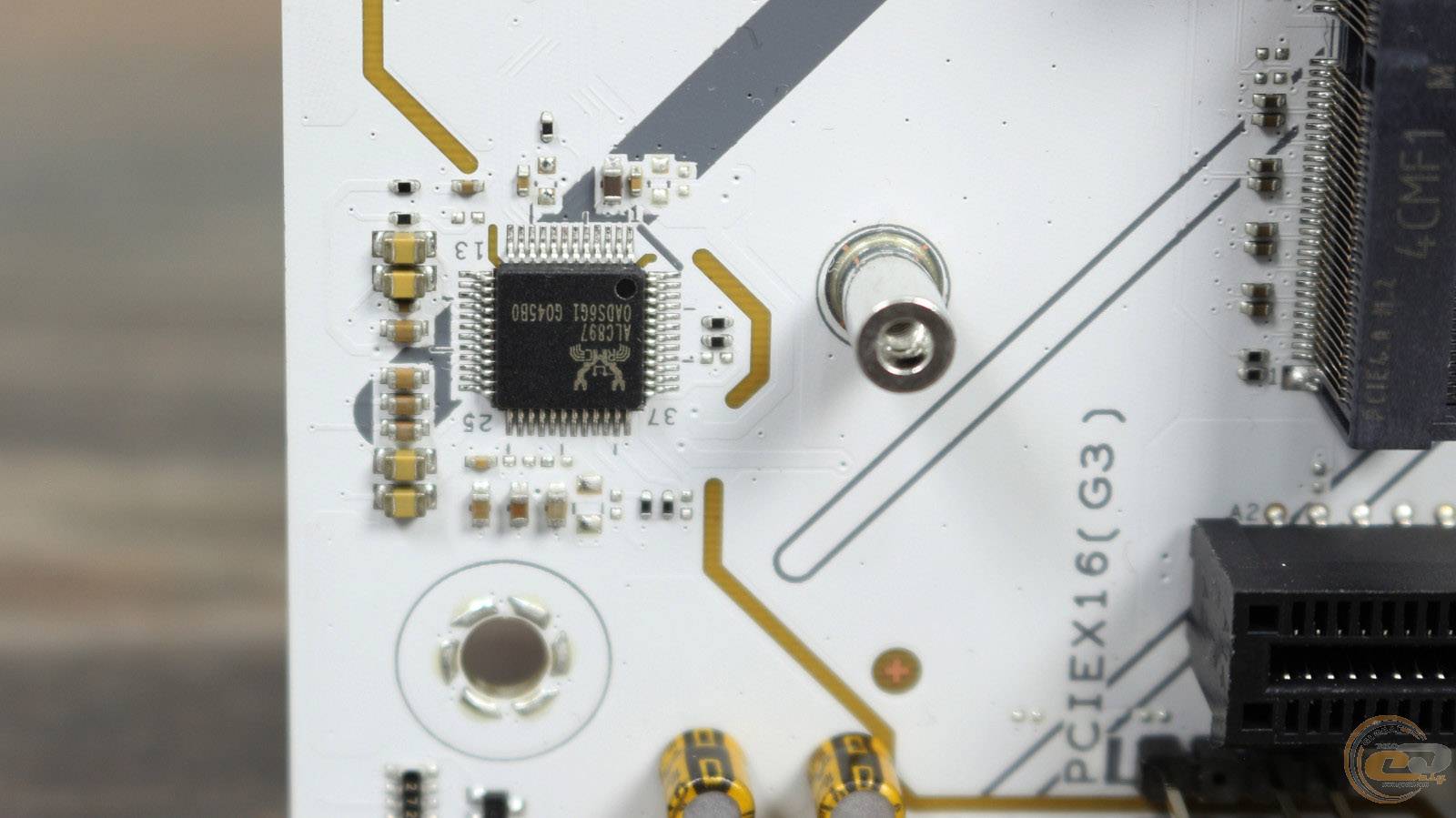

Зона аудіо відокремлена від основної частини текстоліту і представлена 7,1-канальним HDA-кодеком Realtek ALC897 та високоякісними аудіоконденсаторами. Також щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека.

Інтерфейсна панель ASUS X870 MAX GAMING WIFI7 W пропонує користувачу наступні порти:

• 1 x HDMI 2.1;
• 2 x USB4 (Type-C);
• 1 x USB 3.2 Gen 2 (Type-A);
• 3 x USB 3.2 Gen 1 (Type-A);
• 1 x кнопка оновлення BIOS (BIOS FlashBack);
• 4 x USB 2.0;
• 1 x RJ45;
• 2 x конектори антен Wi-Fi;
• 3 x аудіопорти.

Розумно реалізувати активне охолодження комплектуючих допоможуть наявні на платі сім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості (позначені цифрою 4 на схемі). Два з них слугують для системи охолодження CPU, один призначений для під’єднання помпи РСО, а чотири інших — для корпусних вентиляторів.

UEFI BIOS

ASUS X870 MAX GAMING WIFI7 W використовує завантажувач на основі графічного інтерфейсу UEFI. Він пропонує два основних сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками.

Функціональні можливості BIOS дозволяють не тільки оптимально налаштувати систему, але й реалізувати розгін ключових вузлів. Для моніторингу можна використовувати праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

У правому нижньому куті присутній пункт «Q-Dashboard», що надає користувачу схематичний огляд усіх підключених до материнської плати пристроїв.

Частоти процесора і пам’яті, та можливості розгону

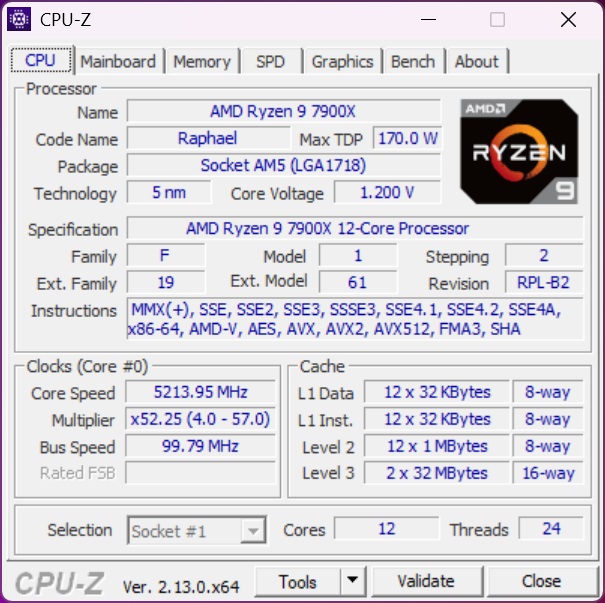

Під час стрес-тесту у CPU-Z без розгону частота ядер стабільно трималася на рівні 5,2 ГГц при напрузі 1,2 В.

Більш вимогливий Stress FPU у програмному забезпеченні AIDA64 зменшив частоту процесора до 4,9 ГГц при напрузі у 1,256 В. При цьому процесор працював у штатному режимі та максимально споживав 197 Вт.

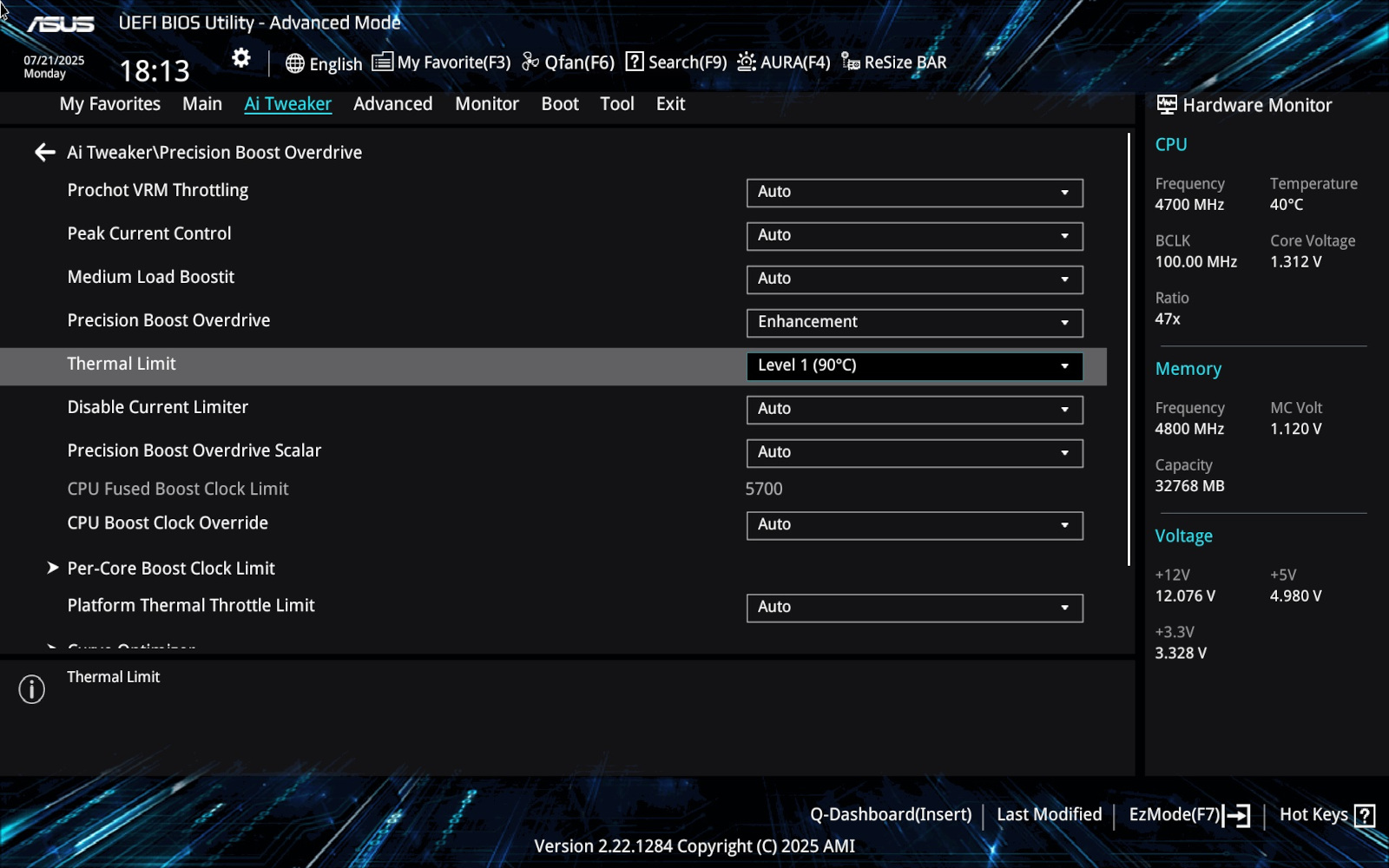

Вся «оптимізація для лінивих» цього разу полягала у тому, що у BIOS материнської плати в розділі «Ai Tweaker» для пункту «Thermal Limit» нами був обраний варіант «Level 1 (90°C)».

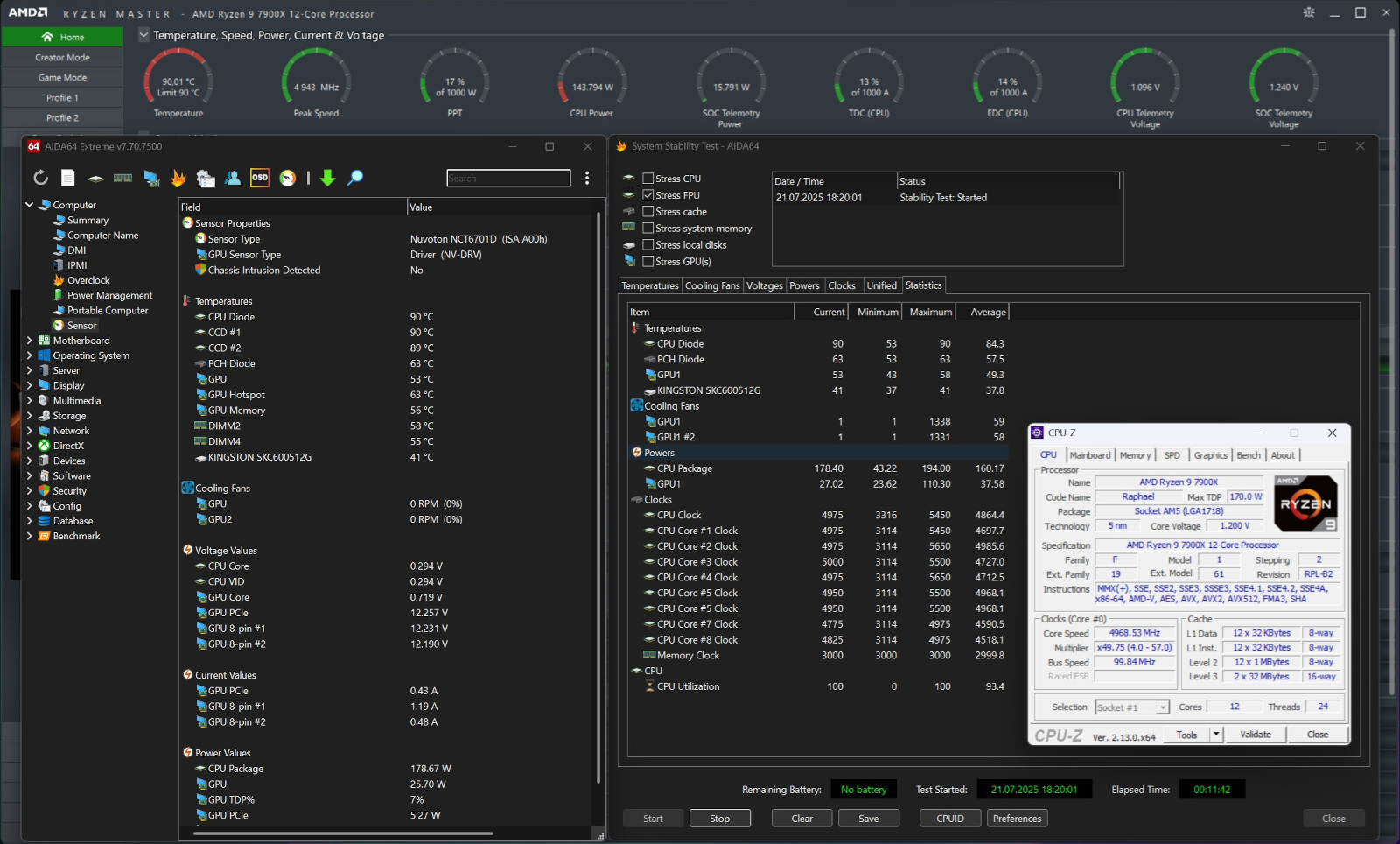

AMD Ryzen 9 7900X з температурним лімітом у 90°С

AMD Ryzen 9 7900X з налаштуваннями за замовчуванням

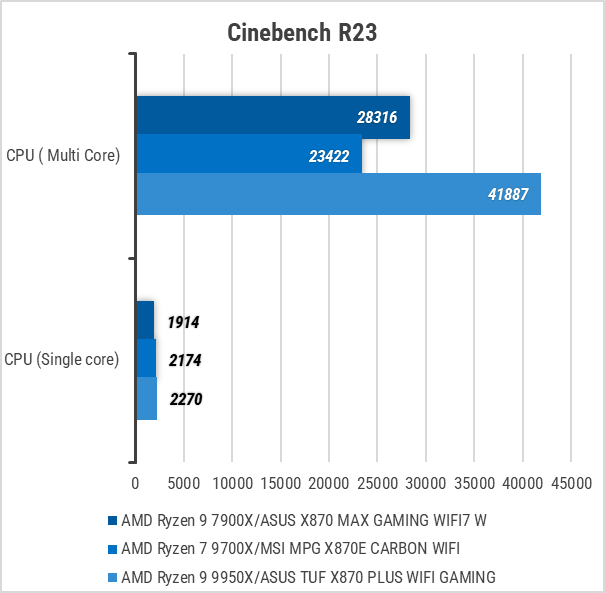

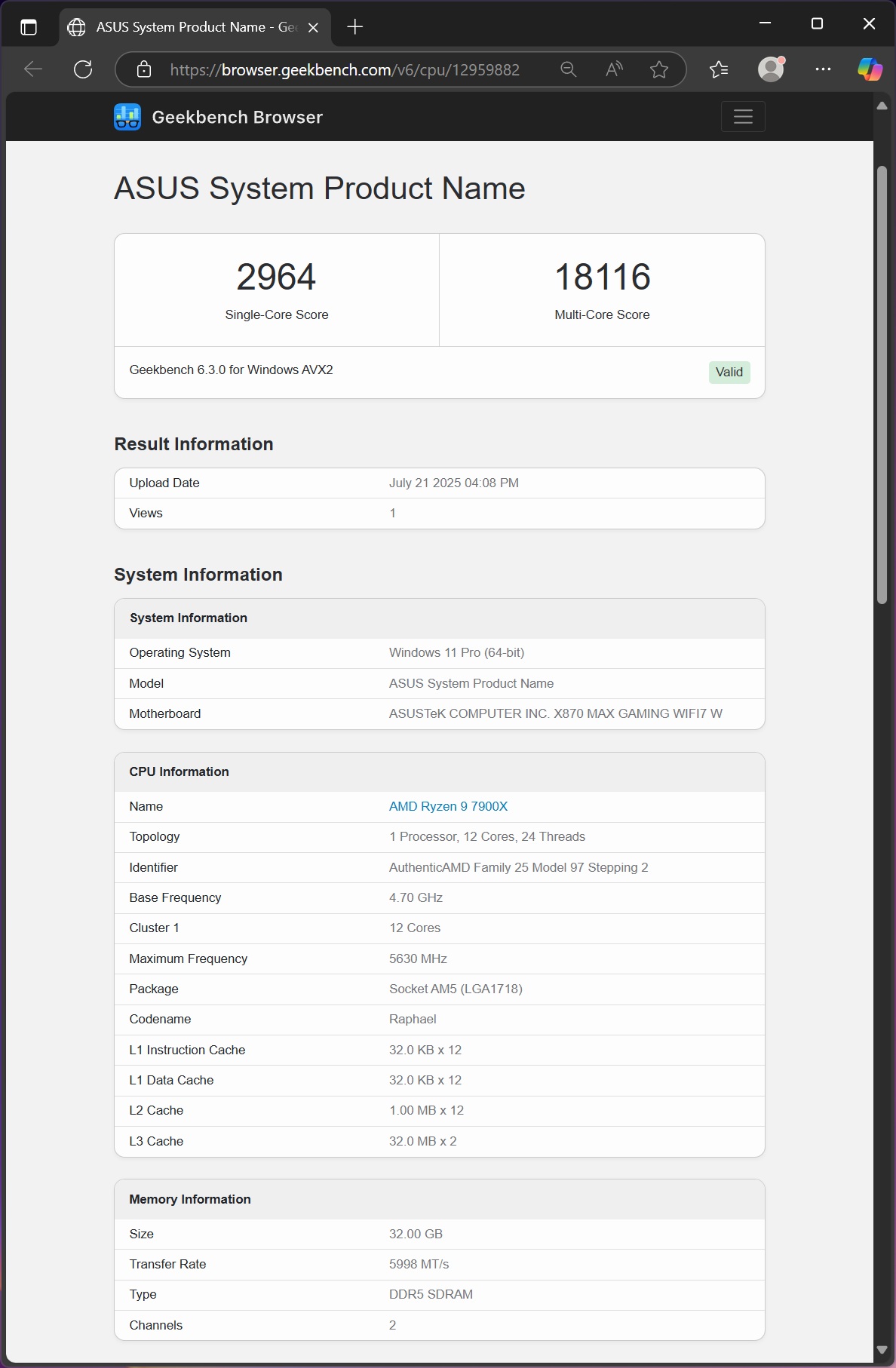

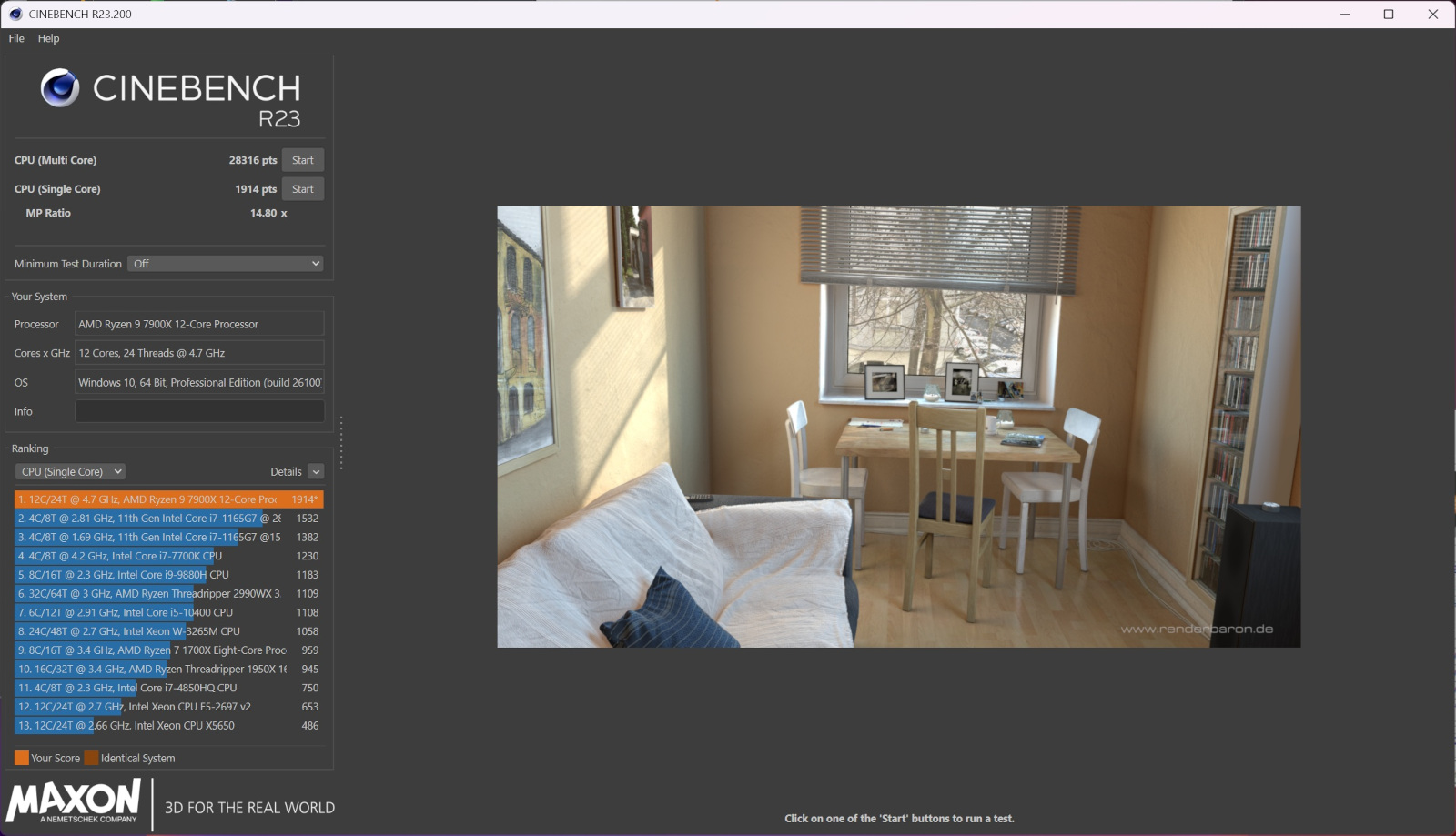

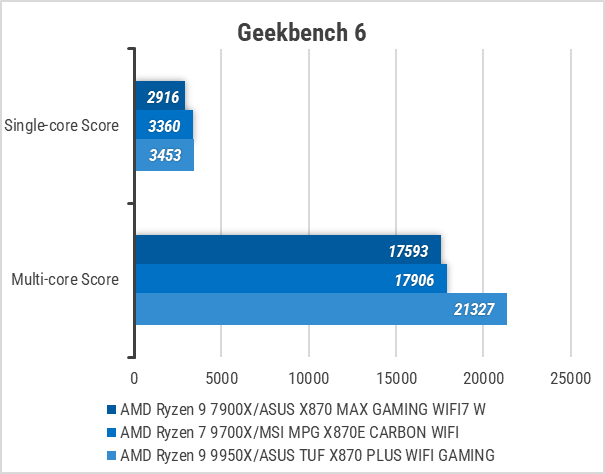

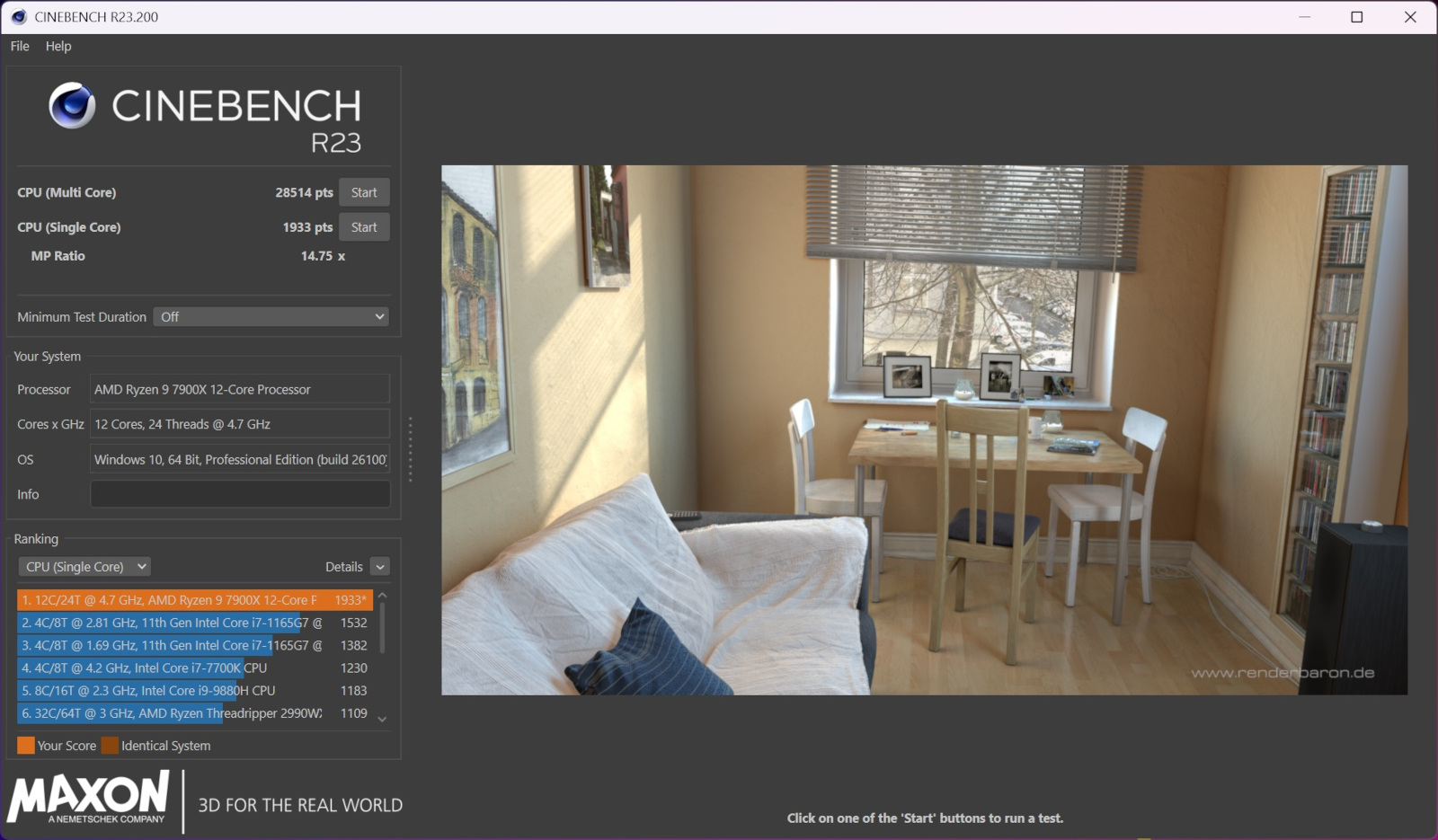

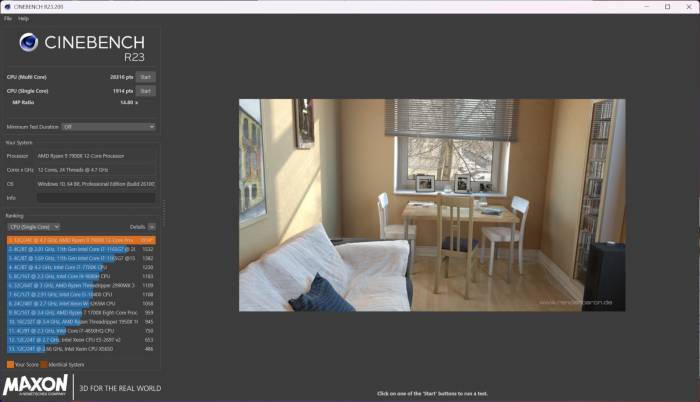

Це дозволило при нижчих температурах (тепер із максимальним значенням у 90°C) отримати у Cinebench R23 та Geekbench 6 приріст від 1% до 3%.

Така система спокійно проходить Stress FPU у AIDA64, при цьому навіть демонструючи трохи вищі робочі частоти процесора у CPU-Z під навантаженням.

KF560C40BBAK2-32 у режимі EXPO-профілю DDR5-6000 МТ/с

Комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) під час тестування без зміни напруги та таймінгів вдалося запустити на частоті 6200 МТ/с.

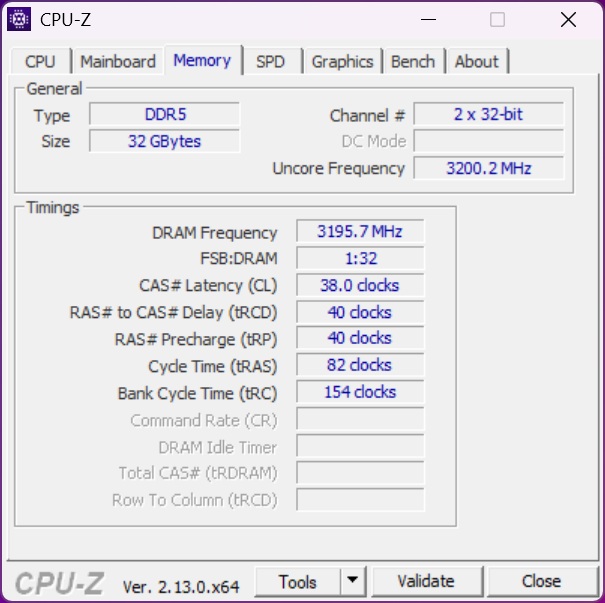

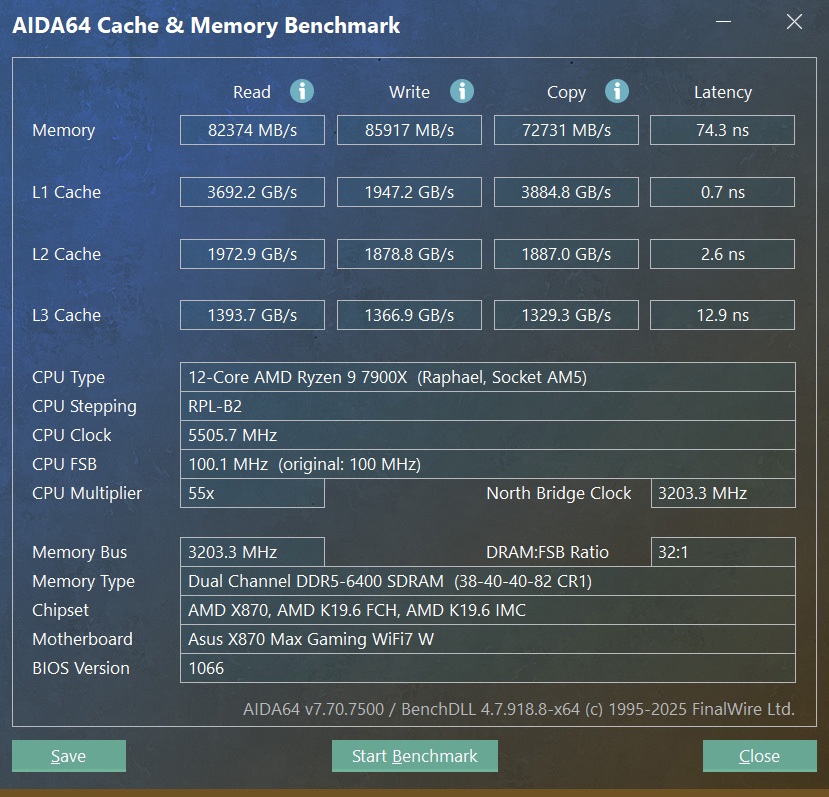

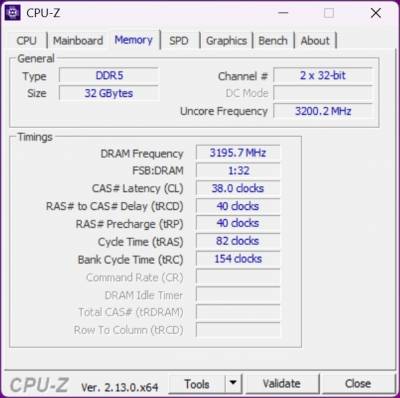

При збільшенні значень таймінгів до 38-40-40-82 та напруги до 1,38 В вищезгадані модулі пам’яті запрацювали вже на 6400 МТ/с. Подальше підвищення частоти призводить до роботи цієї ОЗП у режимі UCLK=MEMCLK/2, що починає негативно впливає на продуктивність.

Тестування

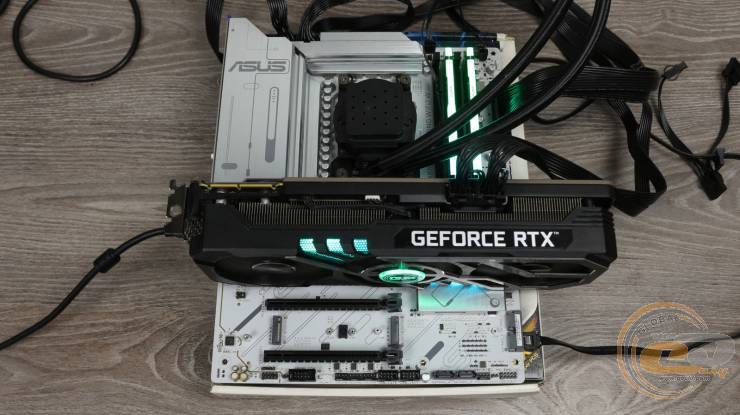

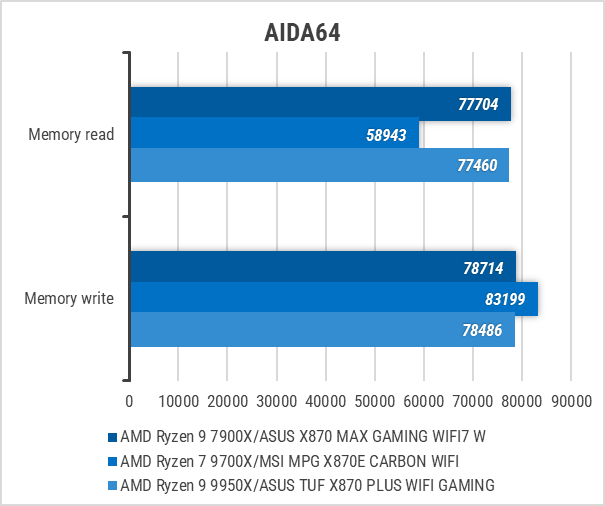

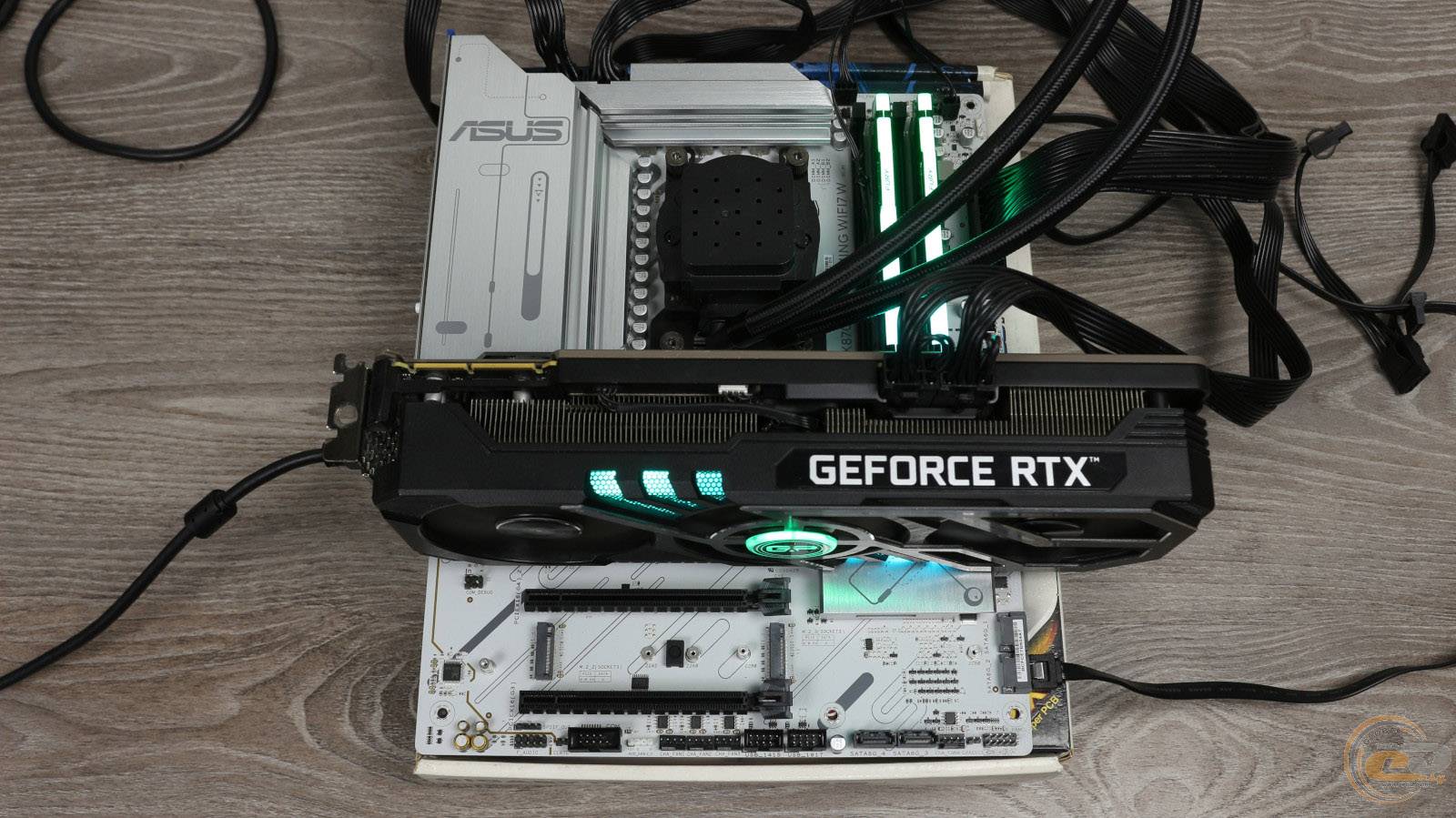

Перевіряли можливості материнської плати ASUS X870 MAX GAMING WIFI7 W ми за допомогою такого обладнання:

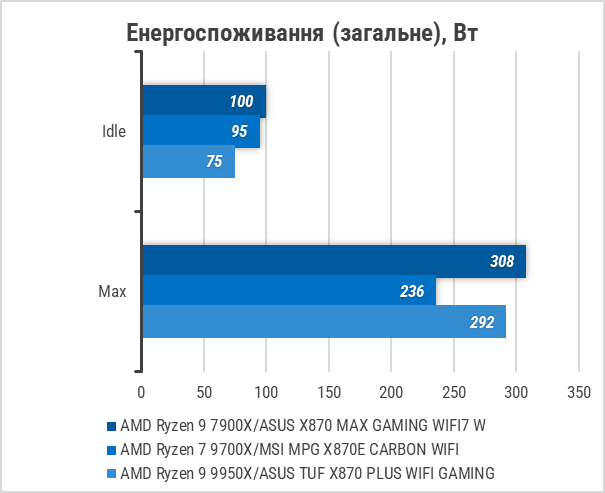

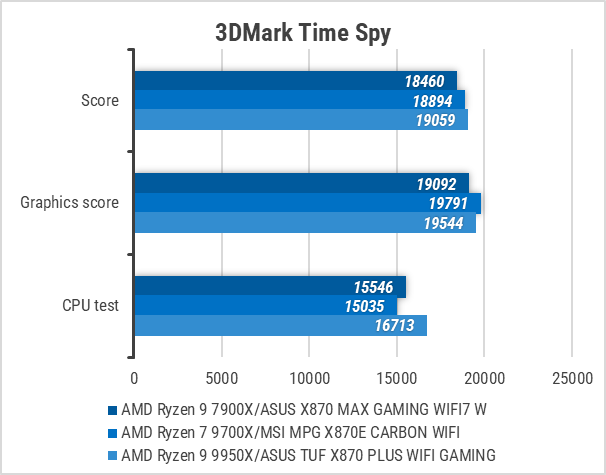

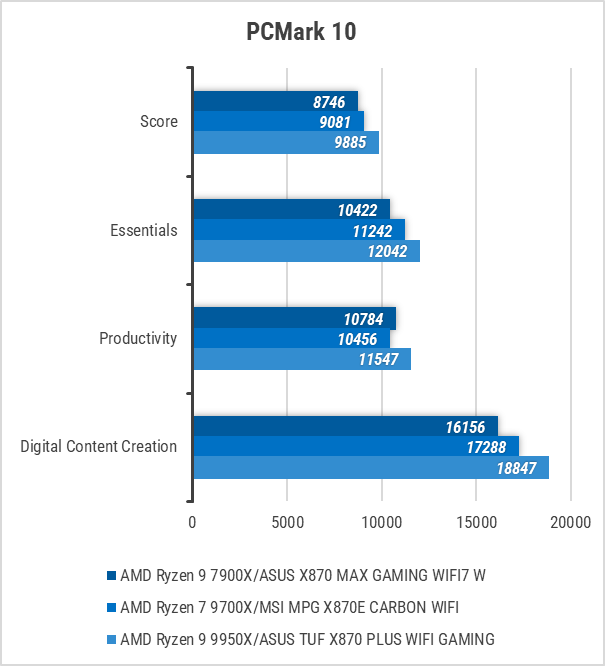

Система з материнською платою ASUS X870 MAX GAMING WIFI7 W без проблем впоралася з усіма проведеними тестами, а 12-ядерний AMD Ryzen 9 7900X весь час працював стабільно.

Тестування звукового тракту на основі кодека Realtek ALC897

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 48 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Відмінно
Рівень шуму, дБ(А)	-88.5	Добре
Динамічний діапазон, дБ(А)	88.2	Добре
Гармонійні викривлення, %	0.0015	Відмінно
Інтермодуляційне викривлення + шум, %	0.011	Дуже добре
Взаємопроникнення каналів, дБ	-84.7	Дуже добре
Інтермодуляції на 10 кГц, %	0.010	Дуже добре
Загальна оцінка		Дуже добре

Режим роботи 24-bit, 96 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц – 15 кГц), дБ	+0.00,  -0.02	Відмінно
Рівень шуму, дБ(А)	-89.6	Добре
Динамічний діапазон, дБ(А)	89.4	Добре
Гармонійні викривлення, %	0.0017	Відмінно
Інтермодуляційне викривлення + шум, %	0.0097	Дуже добре
Взаємопроникнення каналів, дБ	-85.6	Відмінно
Інтермодуляції на 10 кГц, %	0.0088	Дуже добре
Загальна оцінка		Дуже добре

Звукова підсистема на основі кодека Realtek ALC897 демонструє нормальну якість звуку, чого буде цілком достатньо не дуже вибагливим користувачам.

Висновки

Ніякої революції в сегменті, наближеному до бюджетного, ASUS X870 MAX GAMING WIFI7 W, звісно, не зробила. Але при цьому материнська плата пропонує вам підтримку PCI Express 5.0 як для відеокарти, так і для накопичувача, три високошвидкісних роз’єми M.2, чотири порти SATA, а ще USB4 у кількості двох штук. Відповідно до сучасних віянь присутні Wi-Fi 7 (хоч і з обмеженням каналу до 160 МГц) та Bluetooth 5.4. Навіть слот для відеокарти виробник оснастив довгою ніжкою фіксатора Q-Release аби користувач не мучився з вийманням графічного прискорювача.

Якщо ж говорити за елементну базу у поєднанні з 12+2+1-фазною схемою живлення – усе досить добре. Показники та робота 170-ватного 12-ядерного AMD Ryzen 9 7900X були стабільними. При цьому отримані на радіаторах та дроселях температурні значення при навантаженні критичними назвати точно не вийде.

Певна економія тут спостерігається у кріпленні радіатора, та й самих M.2-накопичувачів. Адже замість уже звичних фіксаторів Q-Latch користувачу потрібно буде прикручувати усе це гвинтами.

Також звернемо вашу увагу, що на цій платі відсутні діагностичні індикатори. Це дещо ускладнить процес пошуку винного у разі виникнення якихось неполадок із компонентами.

Звуковий тракт на цій моделі представлений 7,1-канальним HDA-кодеком Realtek ALC897, що є незмінним супутником для продуктів середнього класу. Сказати про нього щось особливе не вийде, але більшість потреб пересічного користувача він закриває.

У підсумку, ASUS X870 MAX GAMING WIFI7 W непогано виглядає у ролі основи для збірки умовно бюджетної системи із білих комплектуючих.

Переваги:

• добре впишеться у білі збірки;
• 12 (80 А) + 2 (80 А) + 1 (80 А)-фазна схема живлення;
• товсті радіатори на елементах системи живлення та чипсеті;
• підтримка PCI Express 5.0 для відеокарти;
• можливість оновлення BIOS без використання процесора, ОЗП та відеокарти за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• 2,5-гігабітний LAN-контролер та підтримка бездротових інтерфейсів Wi-Fi 7 (в трьох діапазонах) / Bluetooth 5.4;
• три слоти M.2, один з яких працює у режимі PCIe 5.0 x4;
• два порти USB4 на інтерфейсній панелі;
• радіатор можна розмістити на M.2_2 слоті замість M.2_1;

• підсилений слот для відеокарти з довгою ніжкою фіксатора Q-Release;

• сім конекторів для під’єднання вентиляторів та РСО;
• три роз'єми Addressable Gen 2 для реалізації власної ілюмінації;
• існує чорна версія цієї плати;
• збалансований набір портів на інтерфейсній панелі з урахуванням позиціонування продукту.

Особливості:

• лише один радіатор для охолодження високошвидкісних накопичувачів;
•  відсутні діагностичні індикатори;
• відсутнє заводське підсвічування;
•  доведеться обирати між роботою PCI Express 3.0 x16 (x1) чи портами SATA6G_3 та SATA6G_4.
