Огляд і тестування материнської плати ASUS TUF Z390M-PRO GAMING: оптимально для компактних систем?

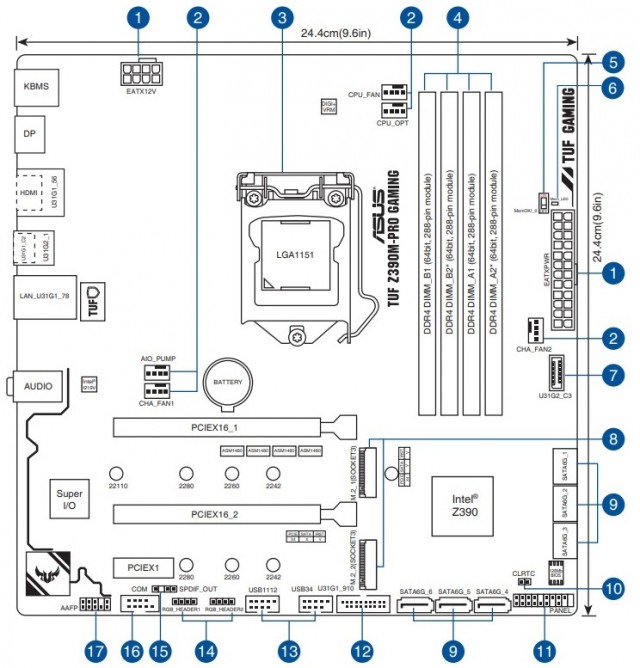

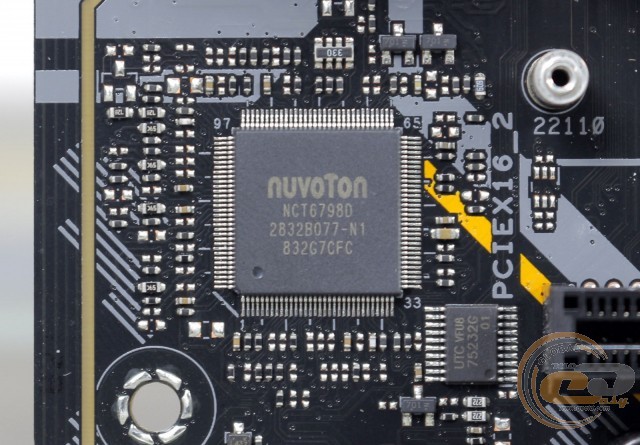

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг і керує портами COM і PS/2.

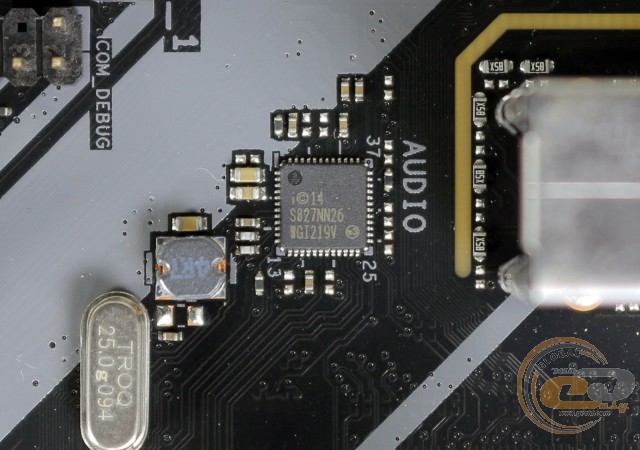

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V.

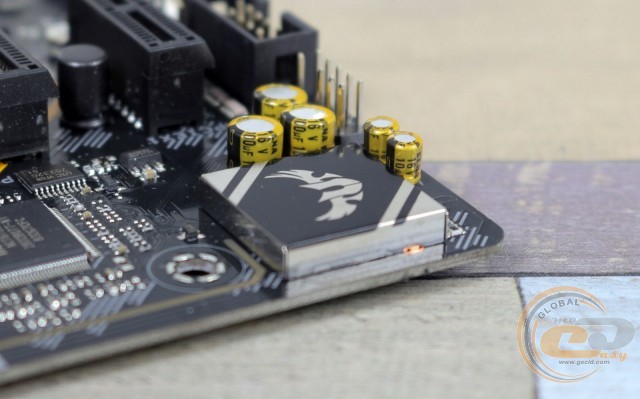

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC S1200A. Вона містить аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

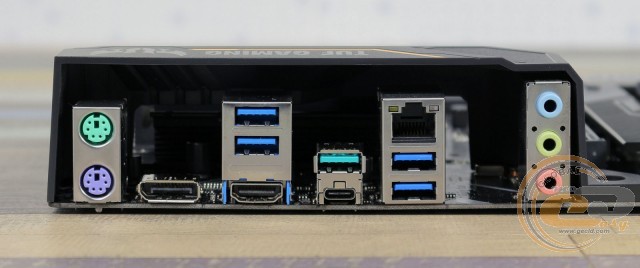

На інтерфейсну панель тестованої моделі виведені такі порти:

• 2 x PS/2;
• 1 x DisplayPort;
• 1 x HDMI;
• 1 x RJ45;
• 4 х USB 3.1 Gen 1;
• 1 x USB 3.1 Gen 2 Type-A;
• 1 x USB 3.1 Gen 2 Type-C;
• 3 x аудіопорти.

Інтерфейсна панель відрізняється підтримкою достатньої кількості портів USB, включаючи два високошвидкісних USB 3.1 Gen 2, і двома відеовиходами. Також відзначимо можливість реалізації порту COM. А ось незручне підключення багатоканальної акустики може комусь не сподобатися.

Що ж стосується можливостей організації охолодження, то вони у ASUS TUF Z390M-PRO GAMING досить широкі. Є п'ять 4-контактних роз'ємів для підключення вентиляторів: два призначені для охолодження центрального процесора, один використовується для підключення водоблоку СВО, а ще два знадобляться для системних пропелерів.

UEFI BIOS

Тестована новинка використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять не тільки оптимально конфігурувати систему, а й реалізувати розгін ключових вузлів. А для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

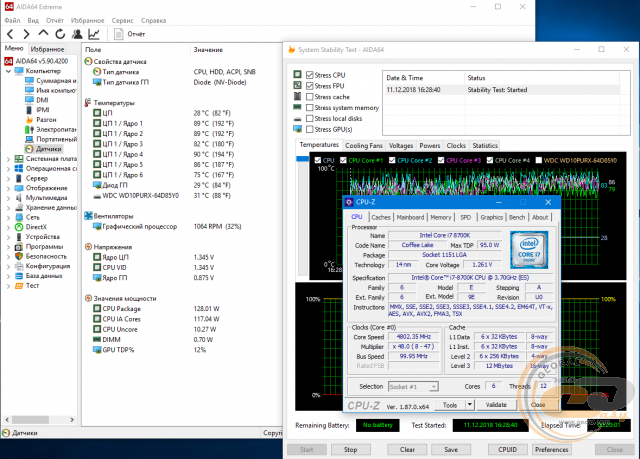

Скориставшись функцією автоматичного розгону в BIOS, ми отримали частоту процесора Intel Core i7-8700K на рівні 4,8 ГГц при напрузі 1,261 В. При запуску стрес-тесту AIDA64 максимальна температура ядер досягала 90°С, але система залишалася стабільною.

Тривала робота нашої версії цього процесора досягається якраз при розгоні до 4,8 ГГц, тому ручний оверклокінг не проводився.

При автоматичному розгоні зросла і частота пам'яті до DDR4-3200 МГц.

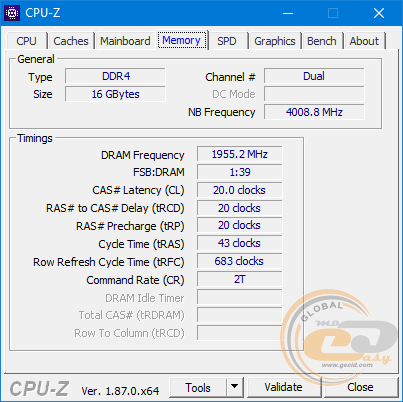

Вручну швидкість тестової оперативної пам'яті DDR4-3200 G.SKILL Trident Z вдалося підняти до DDR4-3900 МГц.

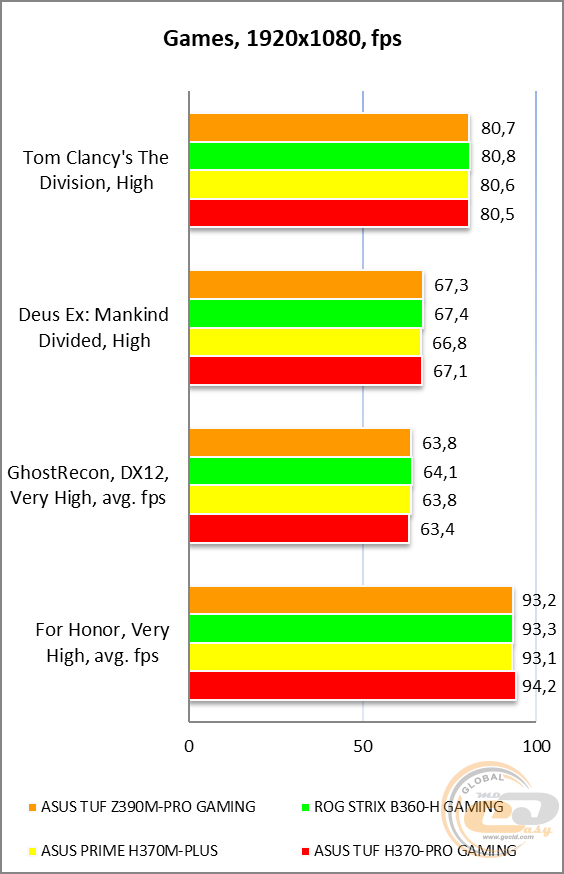

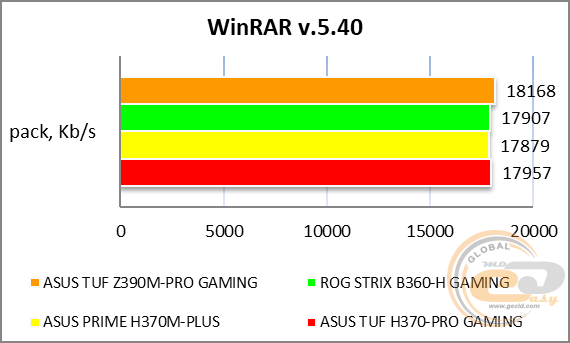

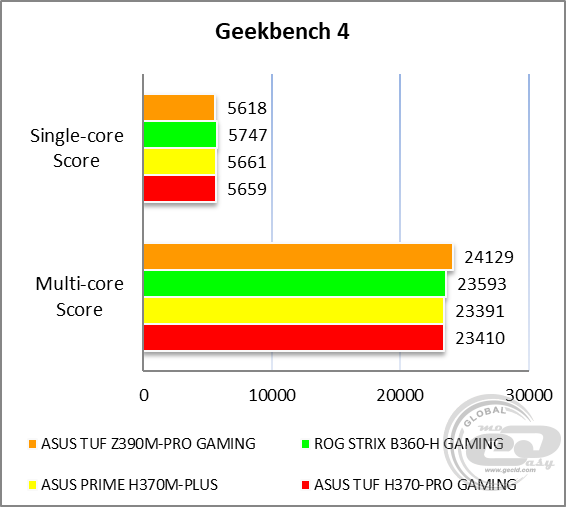

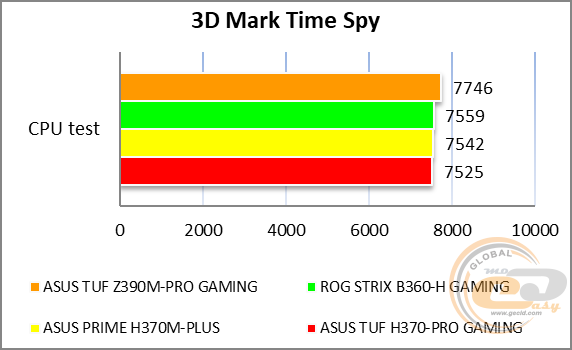

Тестування

Для перевірки можливостей материнської плати ASUS TUF Z390M-PRO GAMING використовувалося таке обладнання:

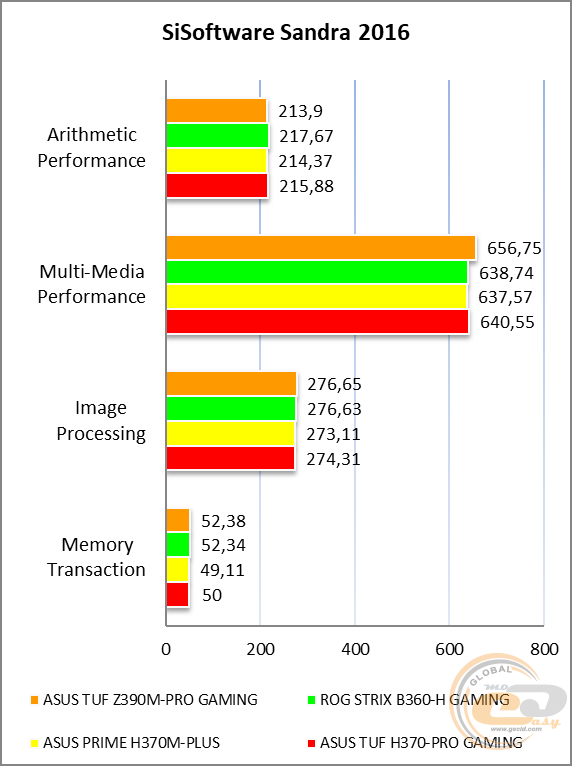

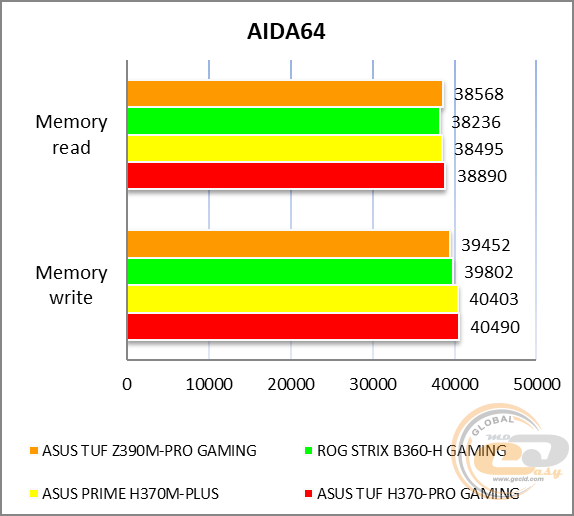

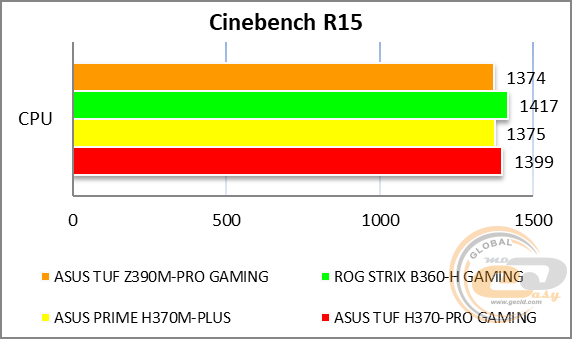

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошою елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звукова підсистема на основі 8-канального кодека Realtek ALC S1220A з низкою цікавих особливостей демонструє дуже хорошу якість звуку, для якого більшості користувачів буде більш ніж достатньо.

Висновки

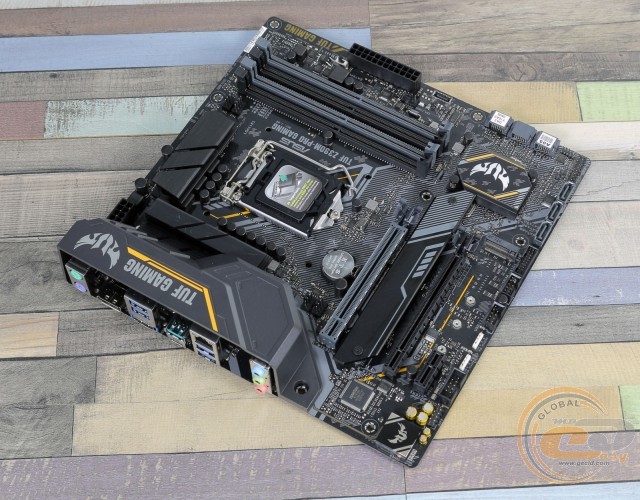

ASUS TUF Z390M-PRO GAMING - цікава материнська плата для своєї цільової аудиторії. Вона вдало поєднує компактні габарити формату microATX і багате оснащення. Використання флагманського чіпсета Intel Z390 гарантує можливість розгону комплектуючих і встановлення пари відеокарт з двослотовим кулером за схемою x8+x8.

Серед інших її приємних особливостей відзначимо 6+3-фазну підсистему живлення, ефективне охолодження основних вузлів навіть при розгоні, підтримку швидких модулів оперативної пам'яті, наявність одного радіатора охолодження M.2-накопичувача, приємний і продуманий дизайн, хороший набір зовнішніх інтерфейсів, LED-підсвічування і можливість підключення двох світлодіодних стрічок.

Але перед покупкою варто пам'ятати про звичне обмеження щодо одночасного використання інтерфейсів дискової підсистеми і про незручне підключенні багатоканальної акустики.

У результаті ASUS TUF Z390M-PRO GAMING виглядає дуже цікавим рішенням для збірки сучасної компактної ігрової системи з можливістю розгону. Також вона доступна у версії з передвстановленим модулем бездротових інтерфейсів.

Преваги:

• 6+3-фазна цифрова підсистема живлення;
• підвищена надійність;
• приємний і продуманий дизайн;
• підтримка інтерфейсів USB 3.1 Gen 2 Type-A і Type-C;
• підтримка мультиграфічних зв'язок у режимі x8+x8;
• слот PCI Express x16 з посиленою конструкцією;
• хороший комплект постачання;
• хороші можливості з автоматичного і ручного розгону;
• якісна звукова підсистема;
• підсвічування і дві колодки для світлодіодних стрічок;
• підтримка низки корисних фірмових технологій.

Особливості:

• обмеження з одночасної роботи деяких інтерфейсів;
• незручне підключення багатоканальної акустики.

Автор: Костянтин Шорохов
Переклад: Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
