Огляд і тестування материнської плати ASUS TUF X470-PLUS GAMING: дизайн плюс розумна вартість

Компанія ASUS поступово продовжує наповнювати свіжу лінійку материнських плат для геймерів TUF GAMING новими рішеннями. І немає нічого дивного в тому, що одним з таких поповнень стала модель на новому флагманському чіпсеті AMD X470. Нагадаємо, що з його ключовими можливостями ми вже встигли познайомити вас раніше, і він практично не має яскраво виражених переваг перед своїм попередником.

ASUS TUF X470-PLUS GAMING

Що ж стосується безпосередньо самої материнської плати, то сьогодні у нас на тестуванні знаходиться ASUS TUF X470-PLUS GAMING - модель формату ATX, покликана зацікавити ощадливих геймерів, які не хочуть переплачувати за флагманські рішення ROG STRIX і ROG CROSSHAIR.

Специфікація

Модель

ASUS TUF X470-PLUS GAMING

Чіпсет

AMD X470

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen, сьомого покоління AMD A / Athlon для платформи Socket AM4

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3200 МГц (AMD Ryzen) або DDR4-2400 МГц (AMD A / Athlon)

Слоти розширення

1 x PCI Express 3.0 x16 (x16 – AMD Ryzen x16, x8 − AMD Ryzen з графікою Radeon Vega / AMD A / Athlon)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 и M.2 22110; SATA і PCIe 3.0 x4 (тільки SATA для AMD A/Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24- контактний роз'єм живлення ATX

1 x 8- контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактий)

1 х роз'єм підключення водоблоку СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 х USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2 Type-A

3 x аудіопорти

Внутрішні порти I/O

2 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.0, SM BIOS 3.0

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS TUF X470-PLUS GAMING ASUS TUF X470-PLUS GAMING

Новинка постачається у традиційній картонній упаковці, оформленій у темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає основні її особливості та переваги.

ASUS TUF X470-PLUS GAMING

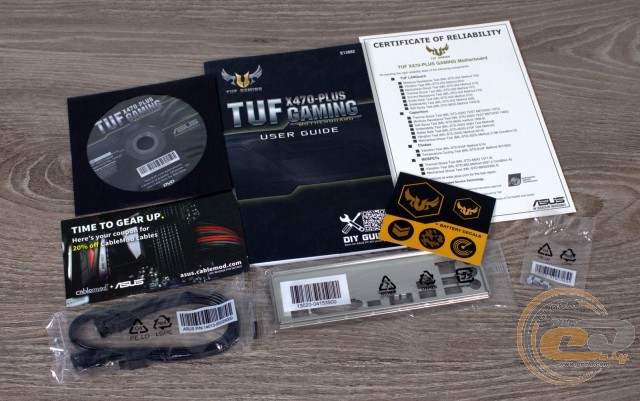

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF X470-PLUS GAMING

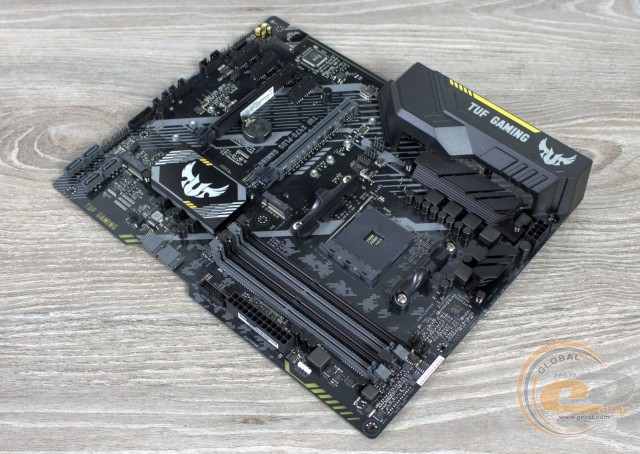

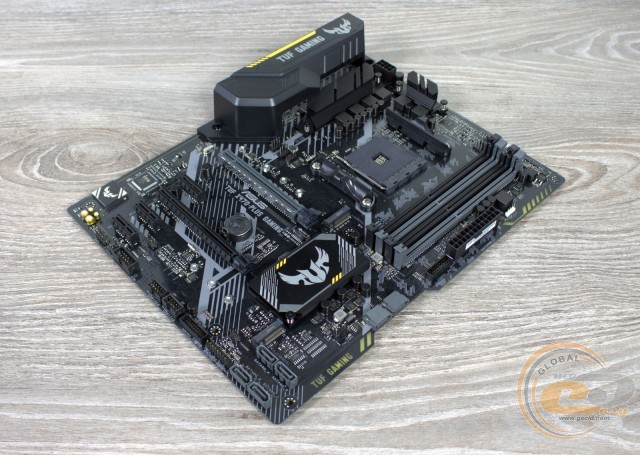

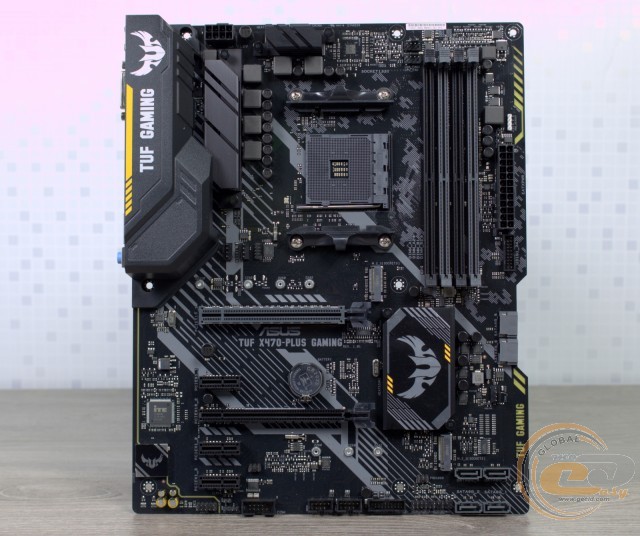

Дизайн ASUS TUF X470-PLUS GAMING перегукується з іншими платами серії TUF GAMING. У ньому переважає вельми цікаве поєднання чорного і жовтого кольорів. Також відзначимо декілька нестандартну форму друкованої плати, з невеликим вирізом біля двох портів SATA.

ASUS TUF X470-PLUS GAMING

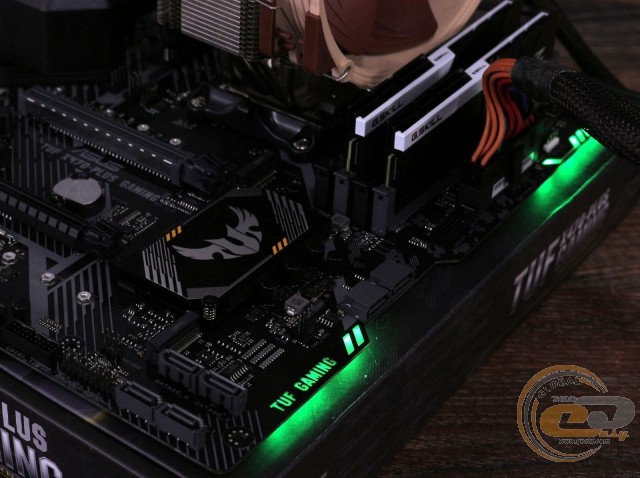

Приємним бонусом є наявність LED-підсвічування ASUS AURA Sync, а також однієї колодки для підключення світлодіодної стрічки.

ASUS TUF X470-PLUS GAMING

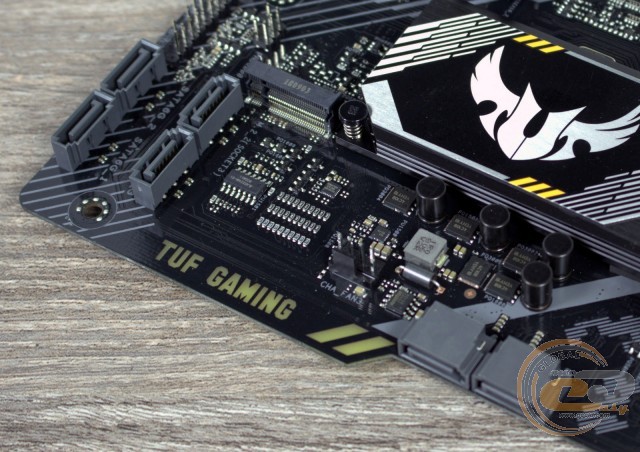

Говорячи про компонування і зручність збірки системи, у першу чергу хочеться відзначити перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів претензій у нас не виникло.

ASUS TUF X470-PLUS GAMING

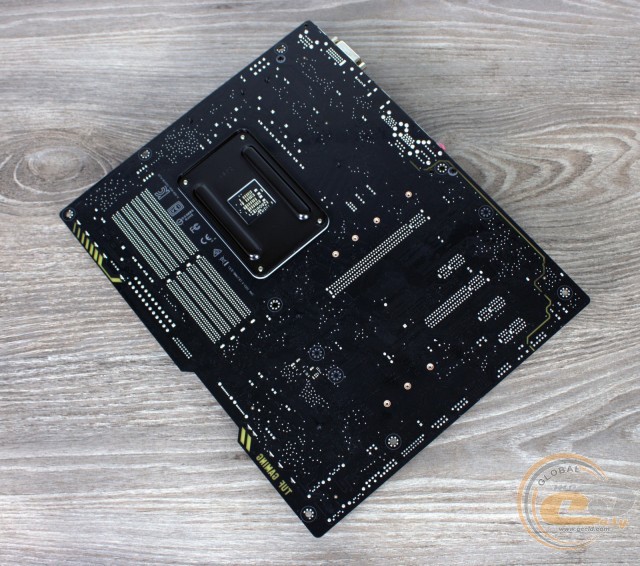

Глянувши на зворотний бік ASUS TUF X470-PLUS GAMING, можна відзначити стандартну опорну пластину процесорного роз'єму, а також той факт, що всі радіатори системи охолодження закріплені за допомогою пластикових кліпс.

ASUS TUF X470-PLUS GAMING

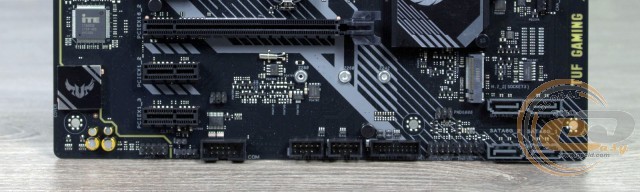

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Всього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх сім: чотири внутрішніх і три зовнішніх.

ASUS TUF X470-PLUS GAMING

ASUS TUF X470-PLUS GAMING

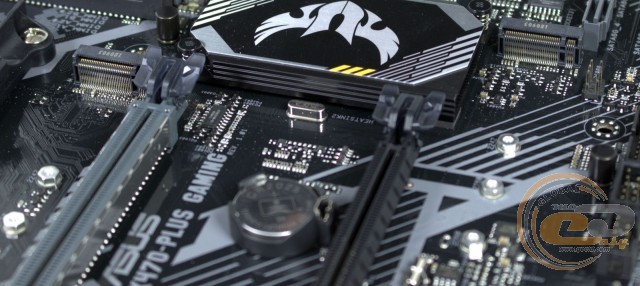

Можливості організації дискової підсистеми представлені двома M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280, M.2 22110) і шістьма SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1 і RAID 10.

ASUS TUF X470-PLUS GAMING

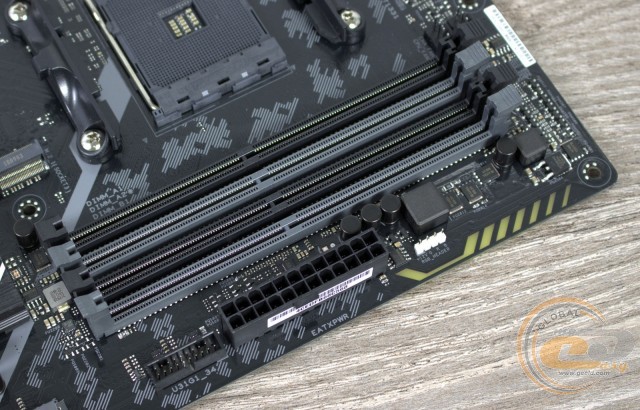

Системна плата ASUS TUF X470-PLUS GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 3200 МГц (AMD Ryzen) або до 2400 МГц (AMD A/AMD Athlon). Максимальний обсяг пам'яті може досягати 64 ГБ.

ASUS TUF X470-PLUS GAMING

ASUS TUF X470-PLUS GAMING

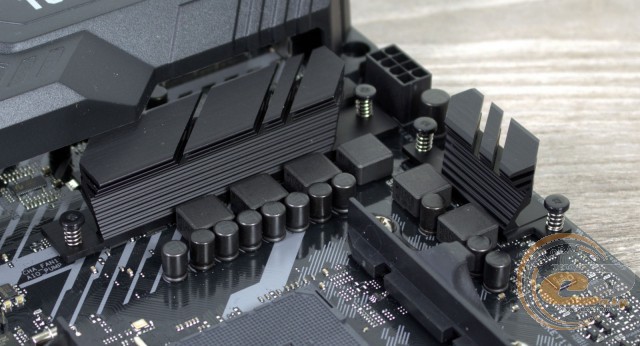

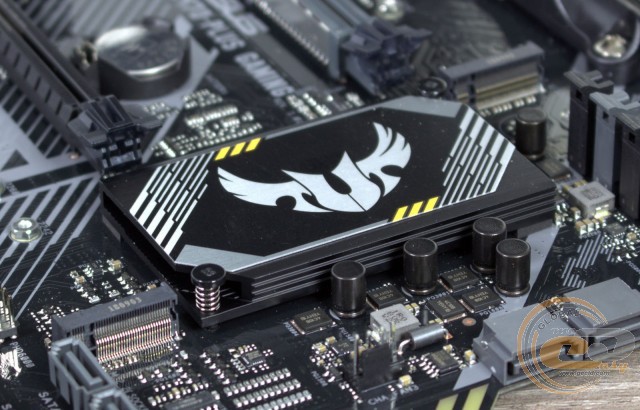

Система охолодження розглянутої плати складається з трьох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета AMD X470, у той час як два інших накривають елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 37°C (при розгоні - 37,3°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 53,9°C (при розгоні - 57,8°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора - 55,4°C (при розгоні - 64,9°C);
  • дроселі - 72,5°C (при розгоні - 81,6°C).

Як бачимо, при збірці системи не варто забувати про хорошу циркуляцію повітря усередині корпусу, особливо, якщо ви плануєте розгін процесора.

ASUS TUF X470-PLUS GAMING

ASUS TUF X470-PLUS GAMING

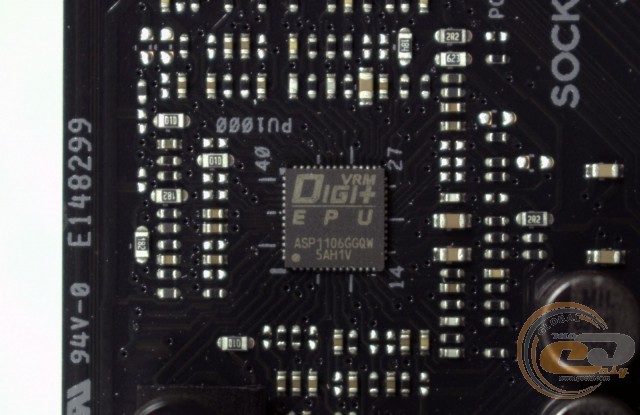

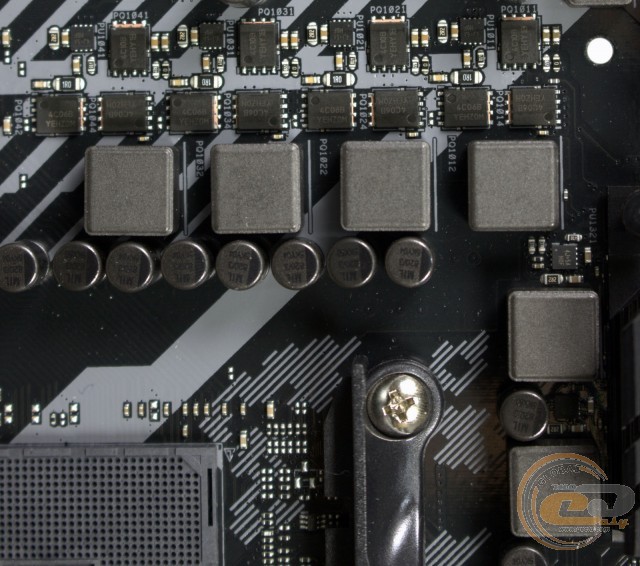

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW, а в обв'язці застосовуються твердотілі конденсатори і феритові дроселі.

ASUS TUF X470-PLUS GAMING

Для розширення функціональності ASUS TUF X470-PLUS GAMING у користувача є в розпорядженні п'ять слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x16 (x4);
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x1.

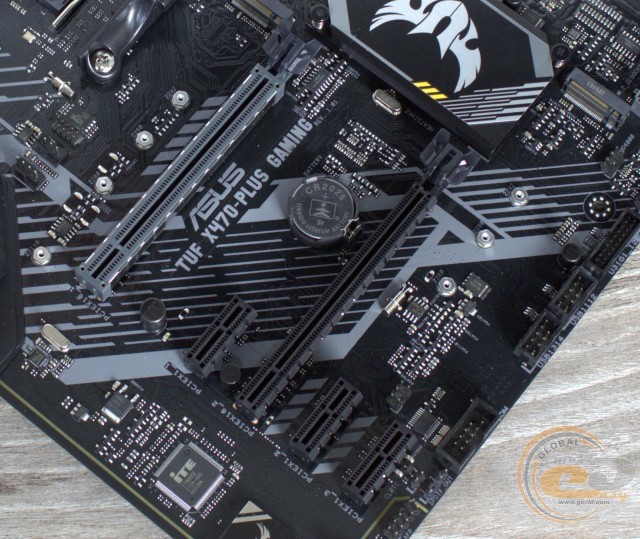

До процесору підключений тільки верхній слот PCI Express 3.0 x16 із посиленою конструкцією, який і використовує всі доступні 16 ліній (у разі встановлення CPU AMD Ryzen першого або другого поколінь), тоді як другого дісталися чотири чіпсетні лінії. У підсумку, якщо ви захочете встановити пару відеокарт, то це буде можливо тільки з рішеннями від AMD, але схема їх роботи (x16+x4) буде далеко не найоптимальнішою.
