Огляд і тестування материнської плати ASUS TUF H370-PRO GAMING: а чи варто переплачувати за Intel H370?

Спочатку чіпсет Intel H370 був анонсований компанією Intel в якості основи для материнських плат, орієнтованих на домашнє використання, однак його переваги перед більш доступним Intel B360 не настільки очевидні. Особливо це стосується кінцевої вартості продукції. Головною перевагою Intel H370 перед своїм молодшим побратимом є підтримка організації RAID-масивів і пари додаткових портів USB, що, погодьтеся, не настільки критично для домашніх ігрових систем.

ASUS TUF H370-PRO GAMING

Саме з цієї причини і виникає питання: «А чи варто переплачувати за добре оснащені моделі на Intel H370?». Візьмемо, наприклад, ASUS TUF H370-PRO GAMING. На даний момент ця материнська плата є другою за старшинством у модельному ряду компанії ASUS серед рішень формату ATX, і продається з відповідним своїм статусом ціною близько $140. Давайте ж розберемося в доцільності подібної покупки.

Специфікація

Модель

ASUS TUF H370-PRO GAMING

Чіпсет

Intel H370

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

2 x PCI Express 3.0 x16 (x16 / x16+x4)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260 и M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 5, RAID 10

Intel Optane Memory Ready

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний кодек Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x D-Sub

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 1

1 x USB 3.1 Gen 1 Type-C

2 x USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбит Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 236 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS TUF H370-PRO GAMING ASUS TUF H370-PRO GAMING

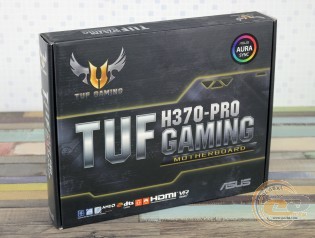

Новинка постачається у традиційній упаковці, оформленій темними тонами з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

ASUS TUF H370-PRO GAMING

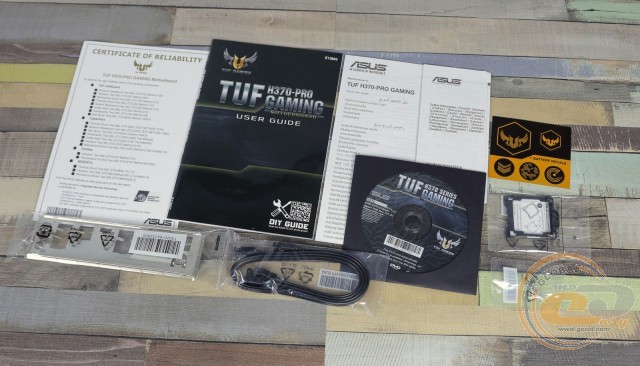

Комплект постачання містить такі компоненти:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • інструмент ASUS CPU Installation Tool для швидкого і коректного встановлення процесора;
  • набір кріпильних гвинтів для M.2-накопичувачів;
  • заглушку інтерфейсної панелі.

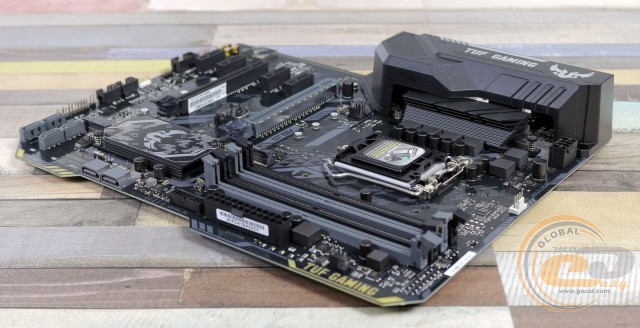

Дизайн і особливості плати

ASUS TUF H370-PRO GAMING

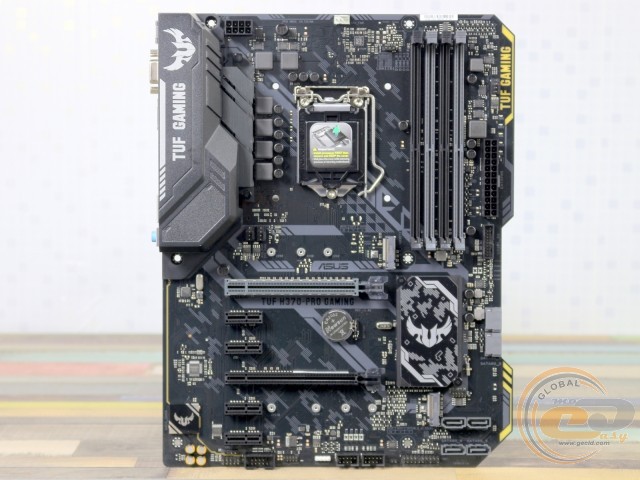

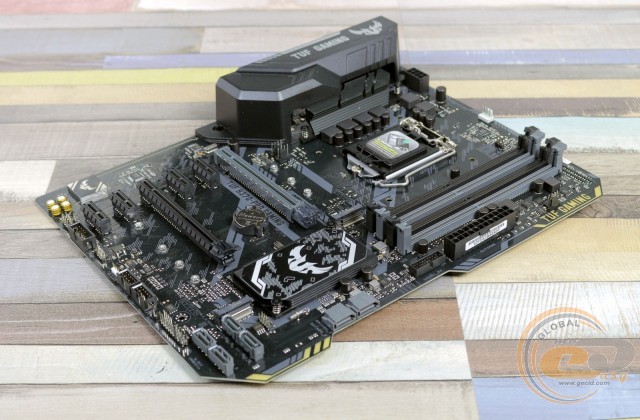

До чого ніколи не було претензій, так це до дизайну материнських плат серії ASUS TUF GAMING, які радують своїх покупців нестандартним підходом до оформлення. І це стосується не тільки рішень кольору, а й форми друкованої плати, яка дозволяє виділиться на тлі конкурентів скошеними кутами і вирізом на правій стороні. Цілком логічно, що і ASUS TUF H370-PRO GAMING не стала винятком і виглядає більш ніж гідно. Із цікавих моментів відзначимо захисний кожух над інтерфейсною панеллю.

ASUS TUF H370-PRO GAMING

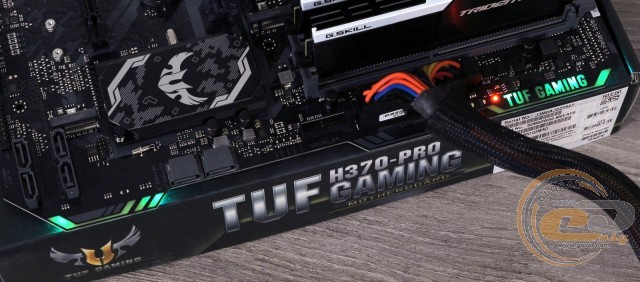

Приємним бонусом є наявність LED-підсвічування ASUS AURA Sync і однієї колодки для підключення світлодіодної стрічки.

ASUS TUF H370-PRO GAMING

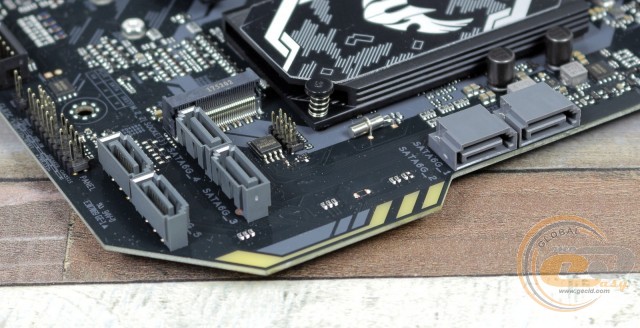

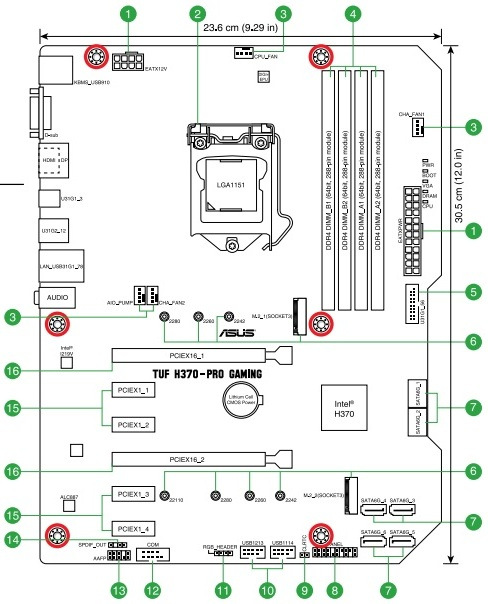

Говорячи про компонування і зручності збірки системи, першочергово хочеться відзначити перпендикулярне розташування чотирьох із шести портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в слот PCI Express 3.0 x1, що малоймовірно. Відсутні кріпильні отвори правим краєм вимагають підвищеної акуратності при підключенні елементів, що знаходяться там. Зате радує наявність у DIMM-слотів засувок тільки з одного боку. До розташування інших елементів претензій у нас не виникло.

ASUS TUF H370-PRO GAMING

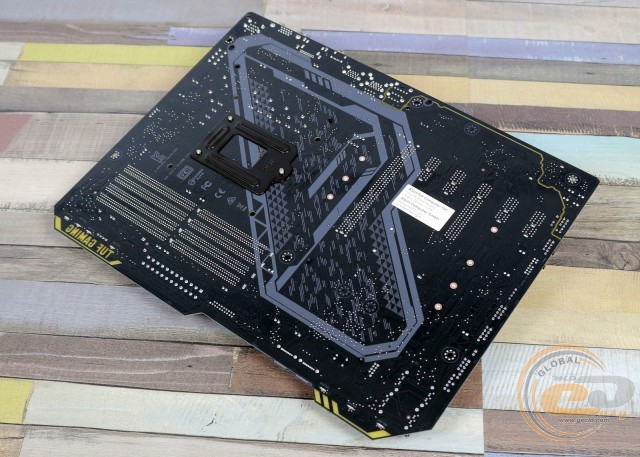

Глянувши на зворотний бік ASUS TUF H370-PRO GAMING, відзначимо стандартну опорну пластину процесорного роз'єму, а також той факт, що обидва радіатори системи охолодження закріплені за допомогою пластикових кліпс, що є стандартним рішенням для моделей без можливості розгону.

ASUS TUF H370-PRO GAMING

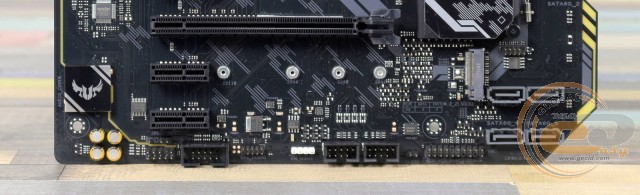

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, колодка для світлодіодної стрічки, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо пару колодок для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка двох зовнішніх і чотирьох внутрішніх портів USB 2.0.

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

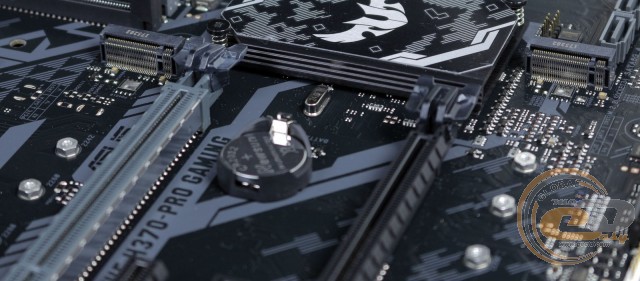

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA_2») при встановленні M.2 SATA-накопичувача.

ASUS TUF H370-PRO GAMING

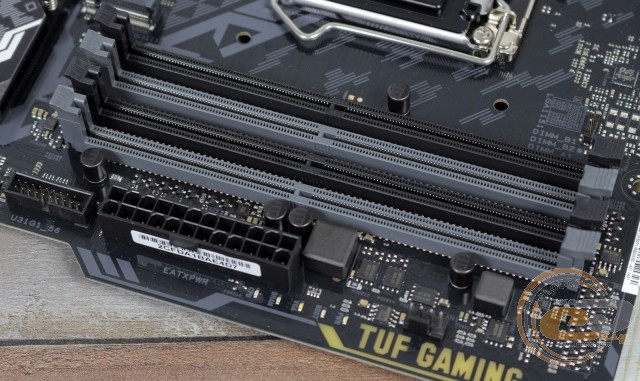

Системна плата ASUS TUF H370-PRO GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або у другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка п'яти USB 3.1 Gen 1: двох внутрішніх і трьох зовнішніх, один з яких виконаний у популярному форматі Type-C.

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

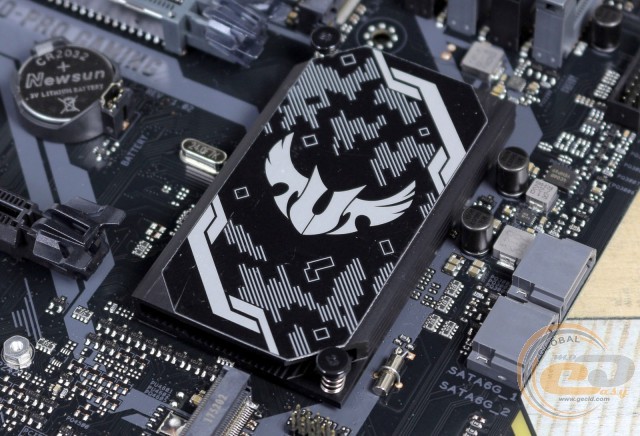

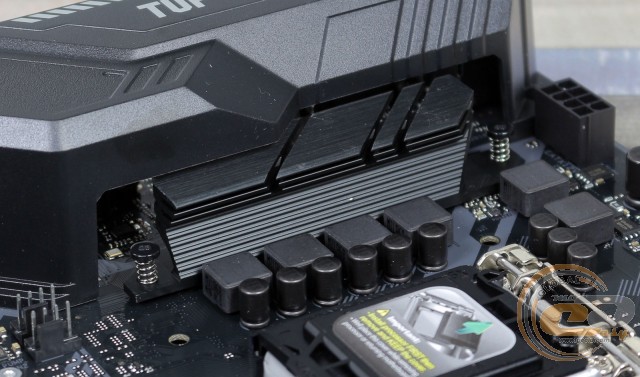

Система охолодження розглянутої плати складається із двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета Intel H370, тим часом як другий накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 31,7°C;
  • радіатор охолодження елементів підсистеми живлення процесора - 55°C;
  • дроселі - 64°C.

Отримані результати можна сміливо охарактеризувати як цілком належні, а якщо врахувати відсутність можливості розгону, то і переживати про перегрів вам не доведеться.

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

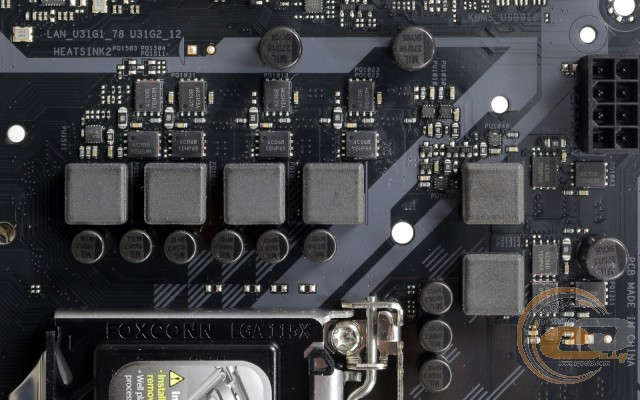

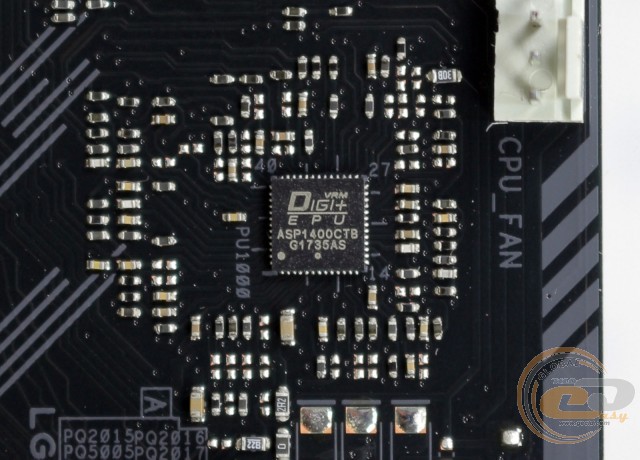

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS TUF H370-PRO GAMING

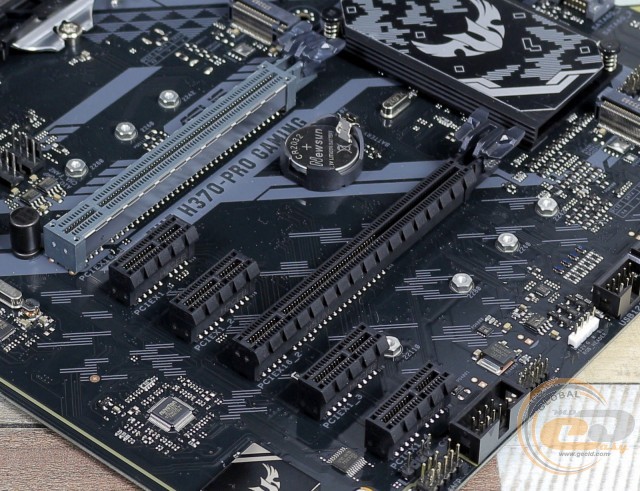

Для розширення функціональності материнської плати ASUS TUF H370-PRO GAMING у користувача є в розпорядженні шість слотів:

  1. PCI Express 3.0 x16 (в режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (в режимі х4);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

До процесору підключений тільки верхній слот PCI Express 3.0 x16 із посиленою конструкцією, який і використовує всі доступні шістнадцять ліній. Своєю чергою другосу слоту дісталося тільки чотири чіпсетних лінії, тому в разі встановлення пари відеокарт вони будуть працювати за не найактуальнішою схемою x16+x4.

ASUS TUF H370-PRO GAMING

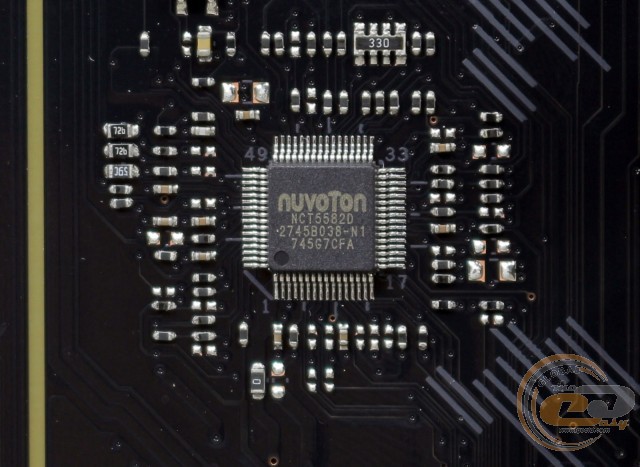

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5582D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

ASUS TUF H370-PRO GAMING

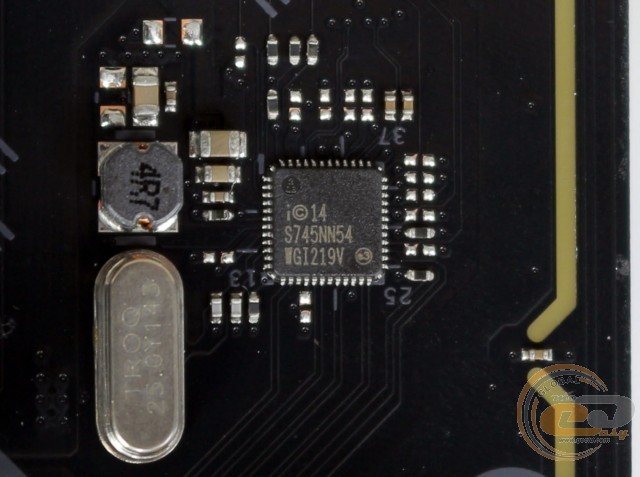

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V.

ASUS TUF H370-PRO GAMING

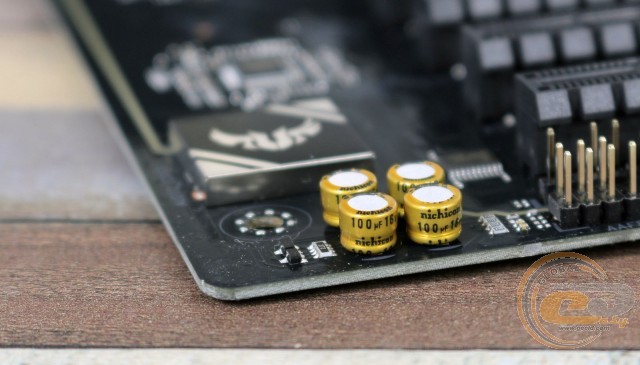

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і має конденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати. Своєю чергою технологія DTS Custom покликана поліпшити якість звучання в навушниках.

ASUS TUF H370-PRO GAMING

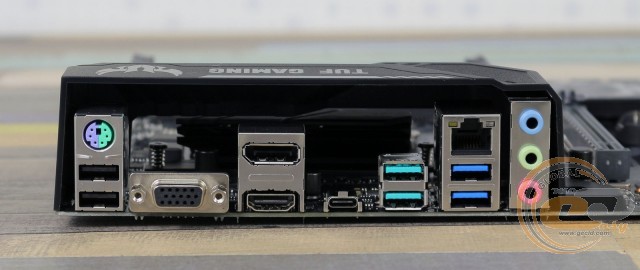

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 1 x PS/2 Combo;
  • 1 x D-Sub;
  • 1 x HDMI;
  • 1 x DisplayPort;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 1 x USB 3.1 Gen 1 Type-C;
  • 2 x USB 3.1 Gen 2;
  • 2 х USB 2.0;
  • 3 x аудіопорти.

Інтерфейсна панель новинки вигідно відрізняється наявністю семи портів USB, включаючи два USB 3.1 Gen 2 і один Type-C, а також можливістю доповнити її портом COM за допомогою відповідної колодки на друкованій платі. Нагадаємо та про наявність трьох відеовиходів. А ось власники багатоканальної акустики зможуть поскаржитися на її незручне підключення.

ASUS TUF H370-PRO GAMING

Можливості організації охолодження всередині системного корпусу у ASUS TUF H370-PRO GAMING цілком належні. Присутні чотири 4-контактних роз'єми для підключення вентиляторів, один з яких служить для системи охолодження CPU, один призначений для підключення водоблоку СВО, тоді як решта два знадобляться для підключення системних пропелерів.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять оптимально конфігурувати систему, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS TUF H370-PRO GAMING

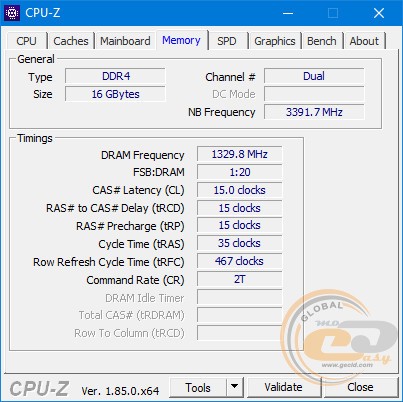

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z вдалося запустити на максимально заявленій частоті DDR4-2666 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS TUF H370-PRO GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам’ять

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 MidiTower (2х 120 мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

ASUS TUF H370-PRO GAMING

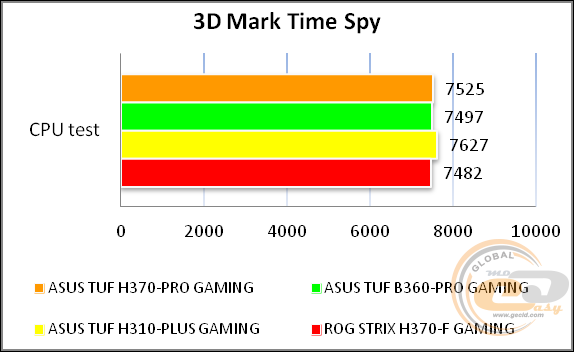

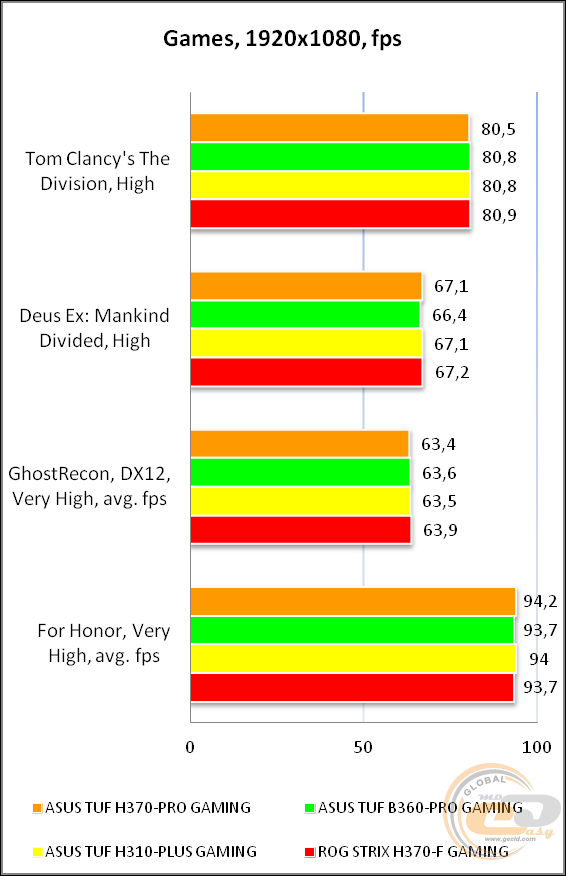

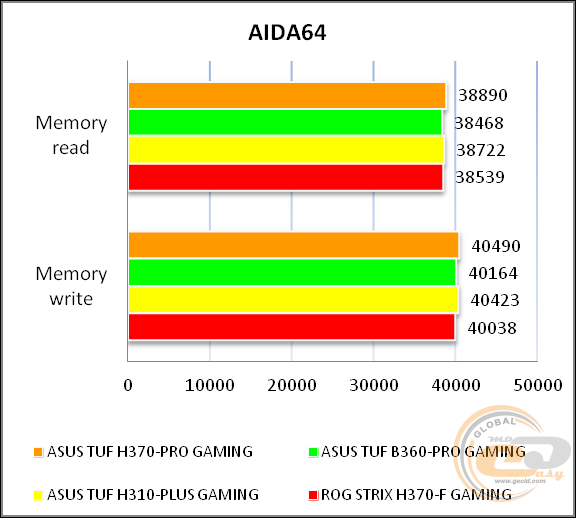

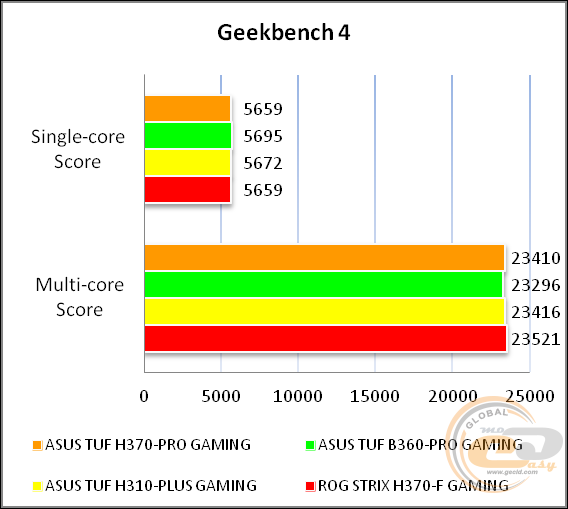

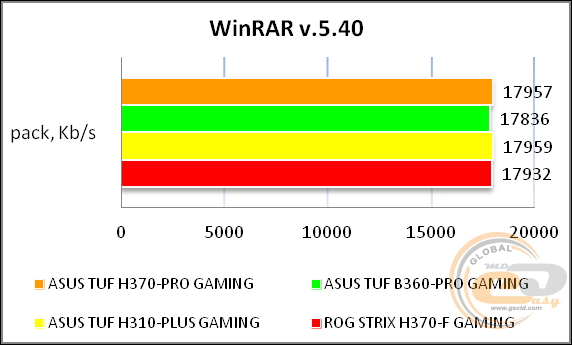

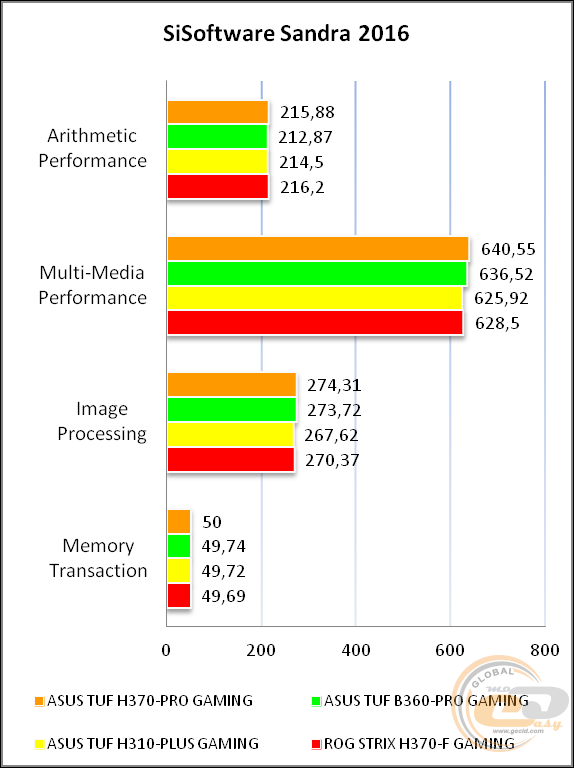

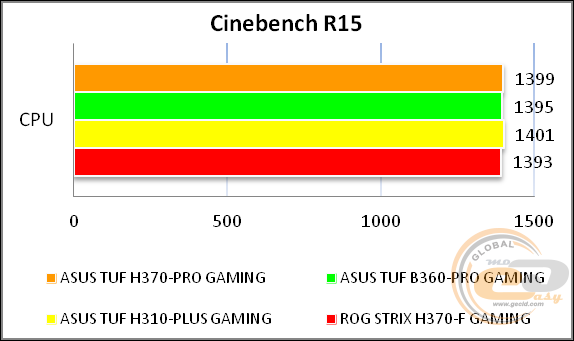

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-85.9

Добре

Динамічний діапазон, дБ (А)

86.0

Добре

Гармонійні викривлення, %

0.0076

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.5

Середньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-86.0

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-93.0

Дуже добре

Динамічний діапазон, дБ (А)

93.0

Дуже добре

Гармонійні викривлення, %

0.0074

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-77.4

Середньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-88.3

Відмінно

Інтермодуляції на 10 кГц, %

0.011

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема показала себе з позитивного боку, і її можливостей буде достатньо для повсякденного використання невимогливими користувачами. При бажанні можна встановити більш якісну плату з інтерфейсом PCIe x1.

Висновки

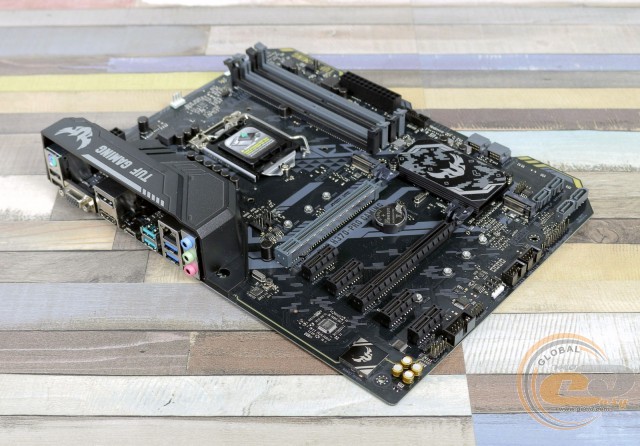

ASUS TUF H370-PRO GAMING

Якщо забути про вартість близько $140, то материнська плата ASUS TUF H370-PRO GAMING безумовно вдалася, адже вона пропонує непоганий набір характеристик для збірки домашньої системи з однією відеокартою і процесором із заблокованим множником. Зокрема, вона має пару портів USB 3.1 Gen 2, один USB 3.1 Gen 1 Type-C, пару інтерфейсів M.2 Socket 3, чотири DIMM-слоти для легкого нарощування оперативної пам'яті, посилений слот PCI Express 3.0 x16 для встановлення габаритних відеокарт, три відеовиходи і якісний мережевий контролер від Intel. З інших переваг виділимо приємний дизайн, LED-підсвічування, а також захисний кожух над інтерфейсною панеллю.

До особливостей запишемо обмеження одночасної роботи інтерфейсів дискової підсистеми, бюджетний аудіокодек і незручне підключення багатоканальної акустики.

Що ж стосується вартості, то за приблизно ту ж суму можна купити ASUS PRIME Z370-P, яка не тільки пропонує подібне оснащення, а й можливість розгону процесора і пам'яті. А якщо доплатити ще близько $15-20, то можна взяти ASUS TUF Z370-PLUS GAMING із тієї ж серії. Одним словом, конкурувати ASUS TUF H370-PRO GAMING вельми непросто через наявність великої кількості внутрішніх і зовнішніх опонентів.

Переваги:

  • оригінальний дизайн;
  • використання компонентів TUF Components та захисних технологій TUF Protection;
  • підтримка портів USB 3.1 Gen 2 і USB 3.1 Gen 1 Type-C;
  • хороший набір портів на інтерфейсній панелі;
  • підтримка низки корисних фірмових технологій і утиліт;
  • підтримка технології DTS Custom для поліпшення якості звучання навушників;
  • підсвічування ASUS AURA Sync і колодка підключення світлодіодної стрічки.

Особливості:

  • незручне підключення багатоканальної акустики;
  • обмеження щодо одночасного використання інтерфейсів дискової підсистеми.

design

Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUSIntelKingstonPhilips і Seasonic за надане для тестового стенда обладнання.
