Огляд і тестування материнської плати ASUS TUF H310M-PLUS GAMING: дизайн в бюджетному сегменті

Лінійка ASUS TUF GAMING упевнено набирає обертів, поповнюючись усе більшою кількістю цікавих новинок. Приємно, що компанія ASUS не стала ігнорувати наймолодший набір системної логіки Intel H310 і вирішила порадувати любителів економії стильним рішенням, що рідкість для бюджетного сегмента.

ASUS TUF H310M-PLUS GAMING

Новинка, про яку ми поговоримо в даному огляді, отримала назву ASUS TUF H310M-PLUS GAMING. На даний момент вона гордо носить звання флагмана і за сумісництвом є однією з найдорожчих плат формату microATX на Intel H310 від тайванського виробника. Однак оскільки йдеться про сегмент недорогих рішень, то і ціна вийшла цілком демократичною - близько $86. Пропонуємо поглянути на її огляд і зробити висновки про доцільність покупки.

Специфікація

Модель

ASUS TUF H310M-PLUS GAMING

Чіпсет

Intel H310

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

2 x DIMM-слоти з підтримкою максимум 32 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 2.0 x4)

4 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 x роз'єм підключення системних вентиляторів (4-контактний)

Охолодження

Алюмінієвий радіатор на чіпсеті

Зовнішні порти I/O

2 x PS/2

1 x DVI-D

1 x HDMI

1 x RJ45

2 x USB 3.1 Gen 1

4 х USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.0, WfM 2.0

Форм-фактор

microATX

226 x 208 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS TUF H310M-PLUS GAMING ASUS TUF H310M-PLUS GAMING

Новинка постачається у традиційній упаковці, оформленій в темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

ASUS TUF H310M-PLUS GAMING

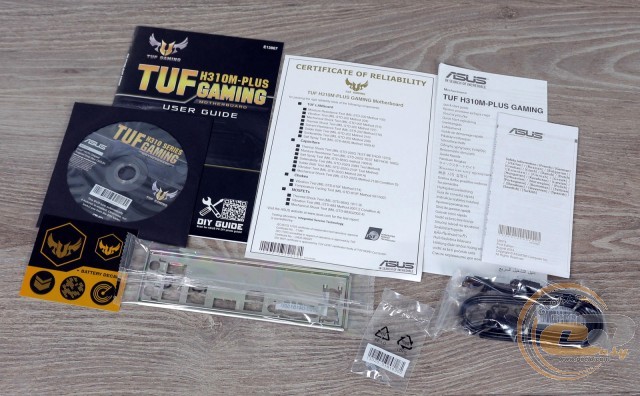

Комплект постачання має:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF H310M-PLUS GAMING

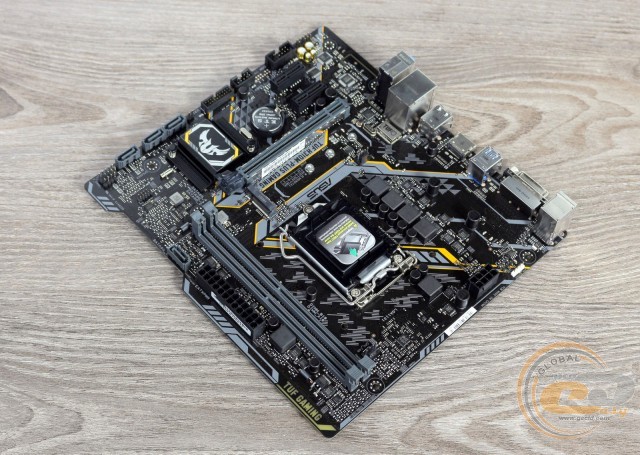

Незважаючи на свою невисоку вартість, новинка впевнено хизується нестандартною формою друкованої плати і традиційним для лінійки TUF GAMING оригінальним дизайном у чорно-жовтій колірній гамі.

ASUS TUF H310M-PLUS GAMING

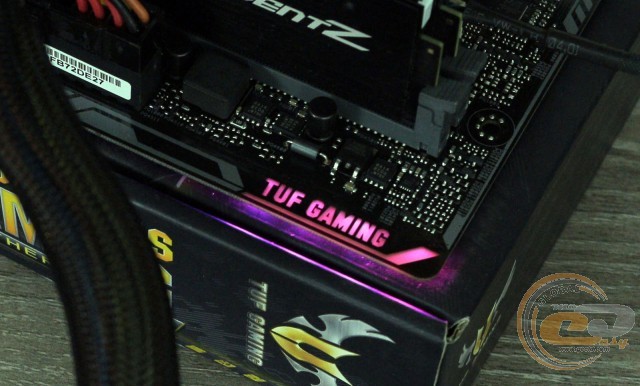

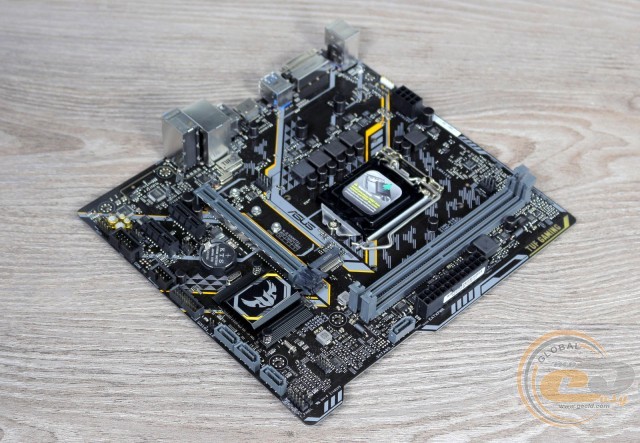

Приємним бонусом є наявність LED-підсвічування ASUS AURA Sync і однієї колодки для підключення світлодіодної стрічки.

ASUS TUF H310M-PLUS GAMING

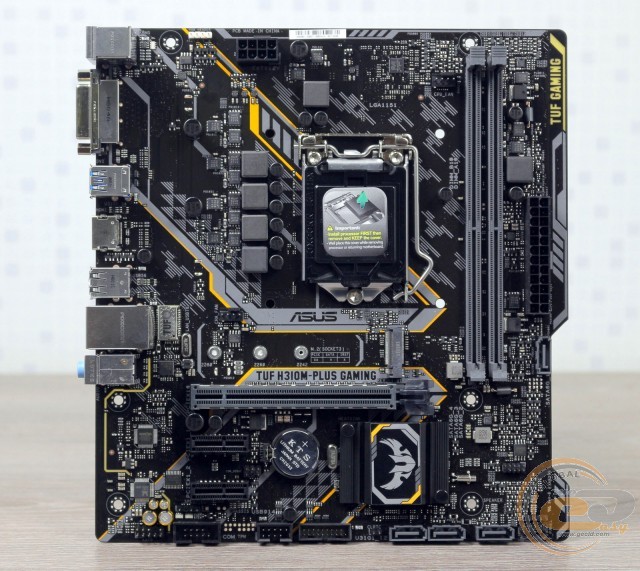

Говорячи про компонування і зручності збірки системи, першочергово хочемо відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижньому слоті PCI Express 2.0 x1, що малоймовірно. Також слід бути акуратним при підключенні роз'ємів правим краєм через відсутність кріпильних отворів. А ось проблем зі встановленням модулів ОЗП бути не повинно, оскільки засувки перебувають лише з одного боку. До розташування інших елементів претензій у нас не виникло.

ASUS TUF H310M-PLUS GAMING

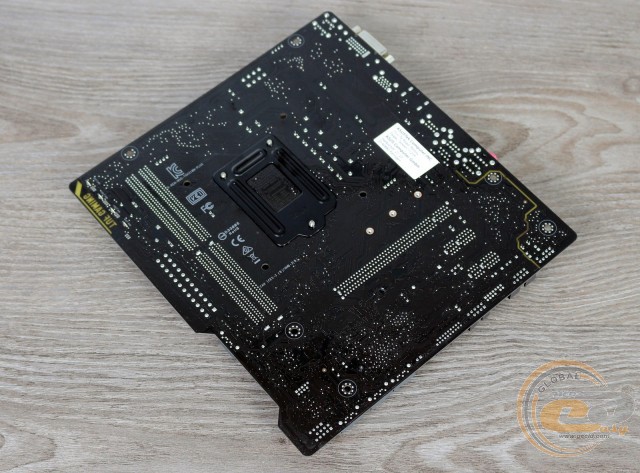

Глянувши на зворотний бік ASUS TUF H310M-PLUS GAMING, можемо відзначити стандартну опорну пластину процесорного роз'єму, а також той факт, що радіатор системи охолодження закріплений за допомогою пластикових кліпс.

ASUS TUF H310M-PLUS GAMING

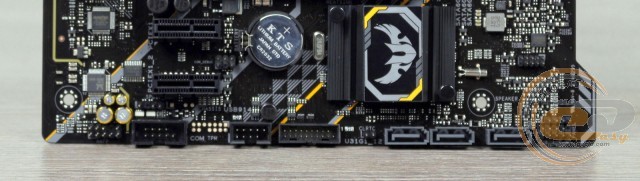

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB: по одній для USB 2.0 і USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка двох внутрішніх і чотирьох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх всього чотири: два внутрішніх і пара зовнішніх.

ASUS TUF H310M-PLUS GAMING

ASUS TUF H310M-PLUS GAMING

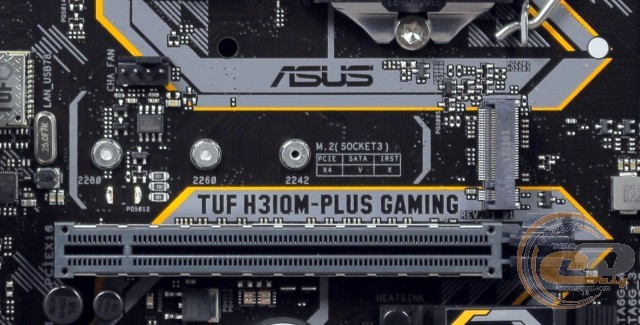

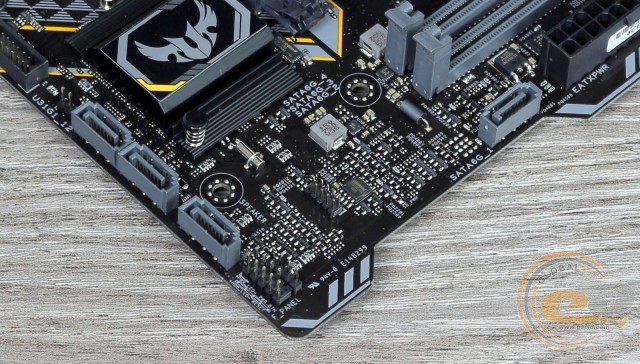

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2 242, M.2 2260, M.2 2280) і чотирма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA6_2»), тому останній буде недоступний при встановленні M.2 SATA-накопичувача.

ASUS TUF H310M-PLUS GAMING

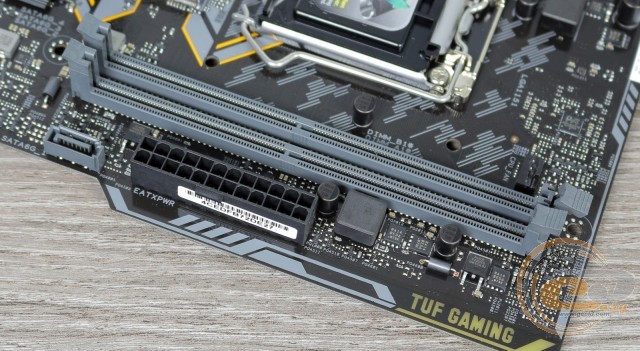

Системна плата ASUS TUF H310M-PLUS GAMING оснащена двома DIMM-слотами для монтажу модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Підтримуються планки, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 32 ГБ, чого буде цілком достатньо для повсякденного використання.

ASUS TUF H310M-PLUS GAMING

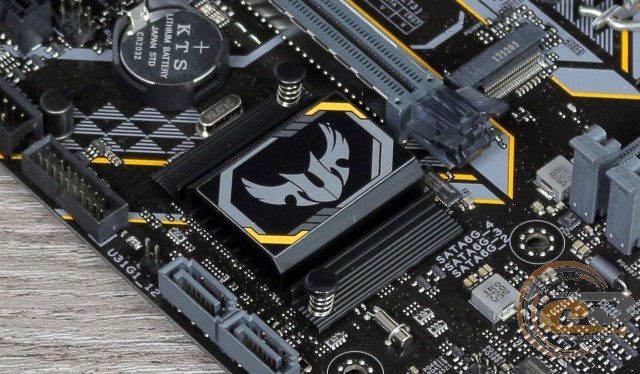

Як бачимо, система охолодження представлена єдиним радіатором, який відводить тепло від чіпсета. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 36,9°C;
  • дроселі підсистеми живлення процесора - 94,3°C.

Температура на дроселях насторожує, але у стрес-тесті система працювала стабільно і без тротлінга. У звичайному режимі і при встановленні менш ненажерливих процесорів значення повинні бути нижчими, але все одно про хорошу циркуляцію повітря усередині корпусу забувати не слід.

ASUS TUF H310M-PLUS GAMING

ASUS TUF H310M-PLUS GAMING

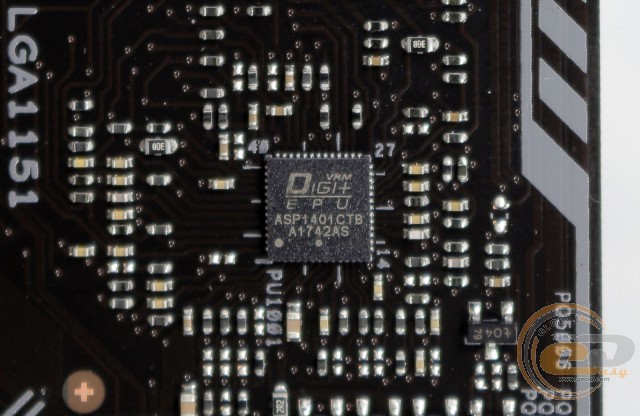

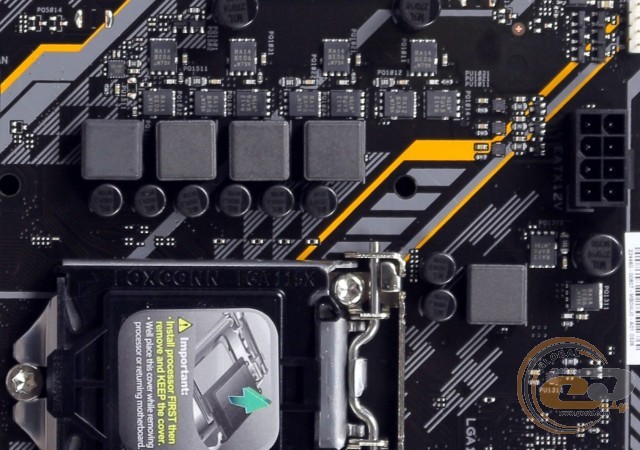

Живлення процесора здійснюється за 5-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1401CTB, а в обв'язці використовуються надійні компоненти TUF Components.

ASUS TUF H310M-PLUS GAMING

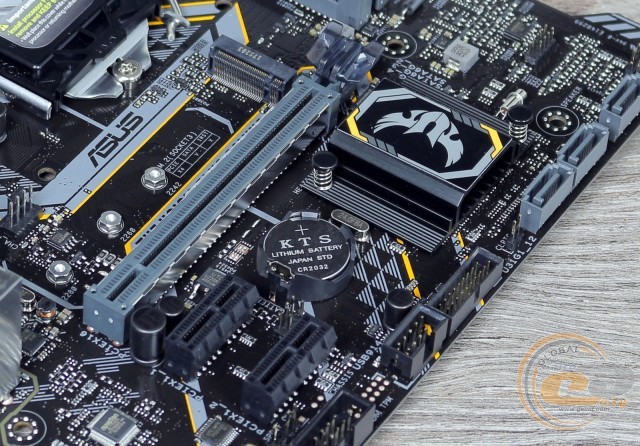

Для розширення функціональності ASUS TUF H310M-PLUS GAMING у користувача є в розпорядженні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x1.

Можливості організації графічної підсистеми обмежені встановленням тільки однієї відеокарти, однак для бюджетного сегмента цього цілком достатньо. Сам слот PCI Express 3.0 x16 може похвалитися посиленою конструкцією, тому без проблем витримає навіть габаритну відеокарту.
