Огляд материнської плати ASUS TUF GAMING Z790-PLUS WIFI D4 на Intel Z790: флагман без переплат

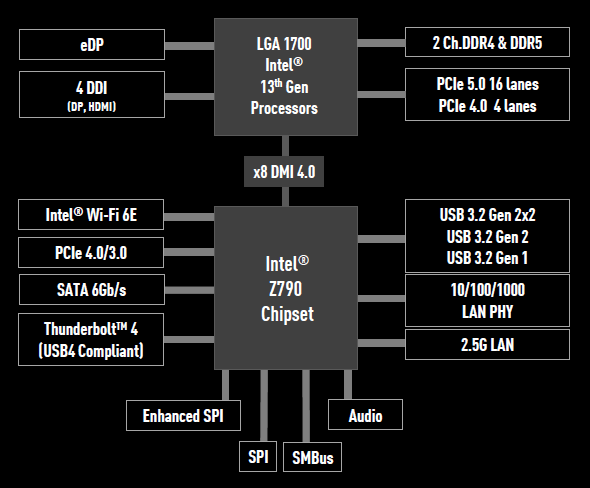

20 жовтня одночасно з виходом процесорів 13-го покоління Intel Raptor Lake був представлений і оновлений набір системної логіки Intel Z790 для материнських плат верхнього сегменту.

Завдяки новим процесорам Intel 13 серії нова платформа почала підтримувати 16 ліній PCIe 5.0 і збільшила до чотирьох кількість незалежних відеовиходів вбудованої графіки. Різниця між новим чіпсетом Intel Z790 та попереднім Intel Z690 невелика. Збільшено число ліній PCIe 4.0 до 20 і портів USB 3.2 Gen 2 до 5. Що приємно, роз'єм LGA1700 залишився незмінним. А це дозволило зберегти сумісність із процесорами Intel попереднього 12 покоління.

Згадані зміни знайшли своє відображення на материнські платі ASUS TUF GAMING Z790-PLUS WIFI D4, про яку ми розповімо далі. Як і її пряма попередниця, модель ASUS TUF GAMING Z690-PLUS WIFI D4 на ще недавно флагманському Intel Z690, вона також підтримує пам’ять типу DDR4. Втім, побільшало фаз живлення та портів USB 3.2 Gen 2, один зі слотів розширення тепер підтримує стандарт PCIe 4.0 замість 3.0, а також використовується цікавіший аудіокодек. Про все це та багато іншого, як завжди, ми розповімо далі.

Специфікація

Модель	ASUS TUF GAMING Z790-PLUS WIFI D4
Чіпсет	Intel Z790
Процесорний роз'єм	Intel Socket LGA1700
Підтримувані процесори	Intel Core 13-го та Intel Core / Pentium / Celeron 12-го поколінь для платформи Socket LGA1700
Підтримка пам'яті	4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті із частотою до DDR4-5333 МГц
Слоти розширення	1 x PCI Express 5.0 x16 (x16) 1 x PCI Express 4.0 x16 (x4) 1 x PCI Express 4.0 x4 (x4) 2 x PCI Express 3.0 x1
Дискова підсистема	2 x M.2 Socket 3 (M.2 2242 — 22110; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 4.0 x4) 1 x M.2 Socket 3 (M.2 2242 — 2280; PCIe 4.0 x4 & SATA) 4 x SATA 6 Гбіт/с RAID 0, RAID 1, RAID 5, RAID 10 SATA, NVMe
LAN	1 x Intel I226-V (10/100/1000/2500 Мбіт/с)
Wi-Fi / Bluetooth	2x2 Wi-Fi (підтримує Wi-Fi 802.11ax при 2,4 і 5 ГГц; Bluetooth 5.2)
Звукова підсистема	8-канальний кодек Realtek S1220A
Живлення	1 х 24-контактний роз’єм живлення ATX 1 x 8-контактний роз’єм живлення ATX12V 1 x 4-контактний роз’єм живлення ATX12V
Вентилятори	2 x роз’єми вентилятора CPU (4-контактний) 1 х роз’єм підключення водоблока СВО (4-контактний) 4 x роз’єми підключення системних вентиляторів (4-контактні)
Охолодження	Алюмінієвий радіатор на чіпсеті Алюмінієвий радіатор на елементах підсистеми живлення Алюмінієві радіатори для M.2-накопичувачів
Зовнішні порти I/O та кнопки	1 х HDMI 1 x DisplayPort 1 х USB 3.2 Gen 2x2 Type-C 4 х USB 3.2 Gen 1 Type-A 2 х USB 3.2 Gen 2 Type-A 1 х USB 3.2 Gen 2 Type-C 1 x RJ45 2 х конектори антен Wi-Fi 1 x Optical S/PDIF out 5 x позолочені аудіопорти
Внутрішні порти I/O	1 х USB 3.2 Gen 2 (підтримує USB Type-C) 1 х USB 3.2 Gen 1 (підтримує 2 х USB 3.2 Gen 1) 2 x USB 2.0 (підтримує 4 x USB 2.0)
BIOS	192 (128 + 64) Mбіт Flash ROM UEFI AMI BIOS
Форм-фактор	ATX 305 x 244 мм
Сайт виробника	ASUS Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Паковання та комплектація



Картонна коробка в дусі лінійки ASUS TUF Gaming показує пристрій з різних боків і розповідає про нього все те, що може цікавити потенційного покупця. Щоправда, you must read English.

До нас материнська плата приїхала без комплектації. Але покупець спокійно може розраховувати знайти в коробці наступні “бонуси”:

• два SATA-шлейфи;

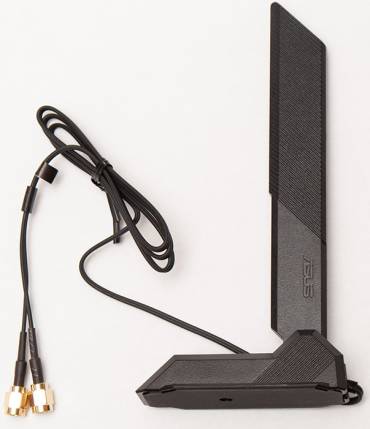

• антену для Wi-Fi-модуля;
• термопрокладки та гвинт для M.2-накопичувачів;
• стікер TUF Gaming;
• документацію для користувача.

Дизайн та особливості плати

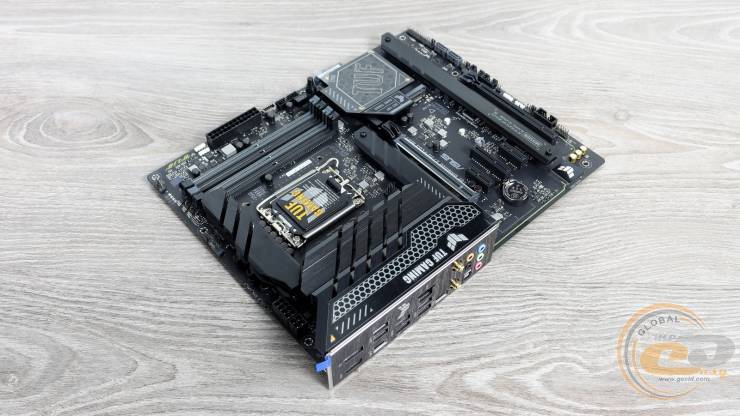

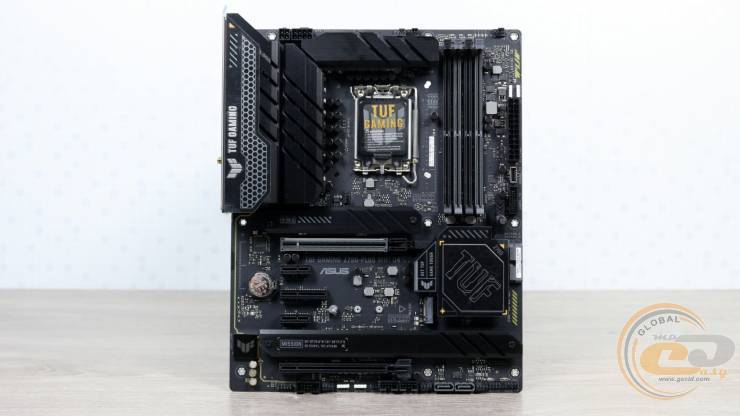

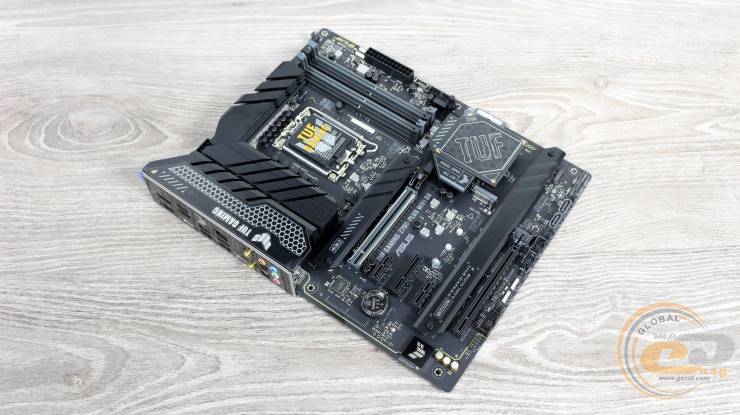

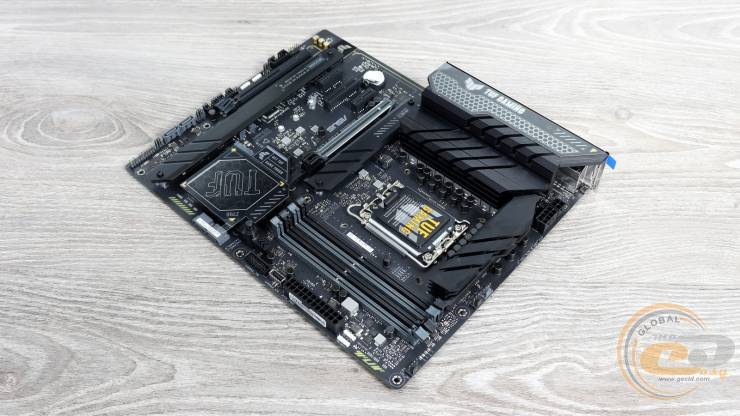

Пристрій лінійки ASUS TUF Gaming впізнається і за формами, і за кольорами - мінімум жовтувато-оранжевих вкраплень, і звісно ж за логотипами та написами. В іншому перед нами ATX-плата зі звичними для цього формату розмірами 305 x 244 мм.

Крім того, її можна прикрасити і кольоровим світінням ASUS AURA. Діоди розташувалися по правому краю плати, в верхній і нижній її частині. А от ліва сторона таких прикрас позбавлена.

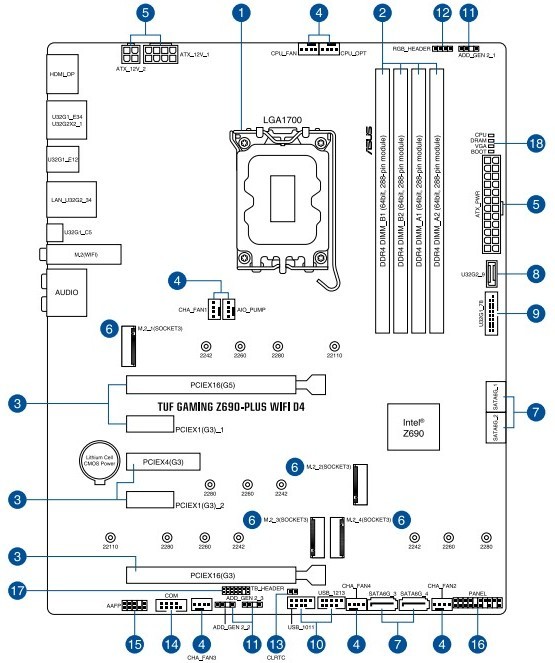

З компонуванням набортних елементів та продуманістю певних деталей у ASUS TUF GAMING Z790-PLUS WIFI D4 все гаразд. На місці здвоєні отвори кріплення СО, завдяки чому можна використовувати кулери розроблені для Socket LGA1200. А слоти пам’яті мають фіксатори лише зверху, що спрощує встановлення та витягнення планок.

В свою чергу фіксатор кріплення відеокарти тут прибирається натисканням відповідної кнопки біля згаданих слотів, чого не було у попередниці на основі Z690.

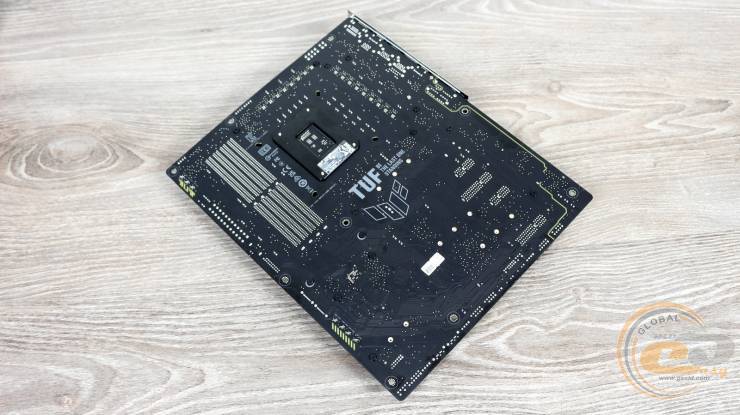

На звороті знаходиться стандартна опорна пластина процесорного роз'єму та гвинти кріплення радіаторів. І, звісно, як же без фірмового логотипа і написів.

Знову розвертаємо плату і дивимося, що ж цікавенького є по її периметру.

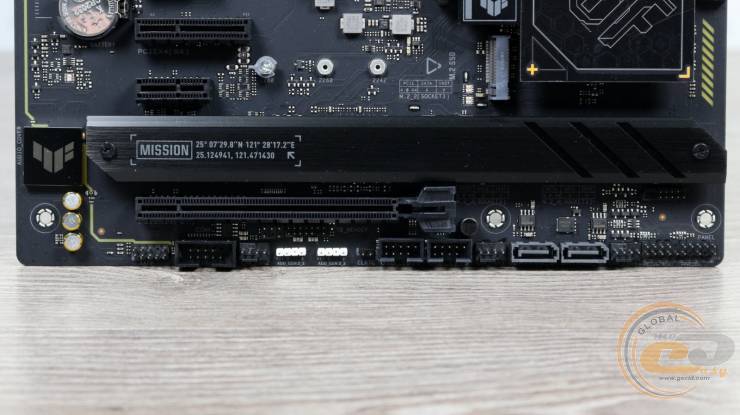

Знизу традиційно розташувалися наступні роз’єми: колодки підключення аудіороз'ємів передньої панелі та COM-порту, пара роз'ємів для світлодіодної стрічки, колодка Thunderbolt, роз’єми для двох USB 2.0, а також колодка підключення фронтальної панелі.

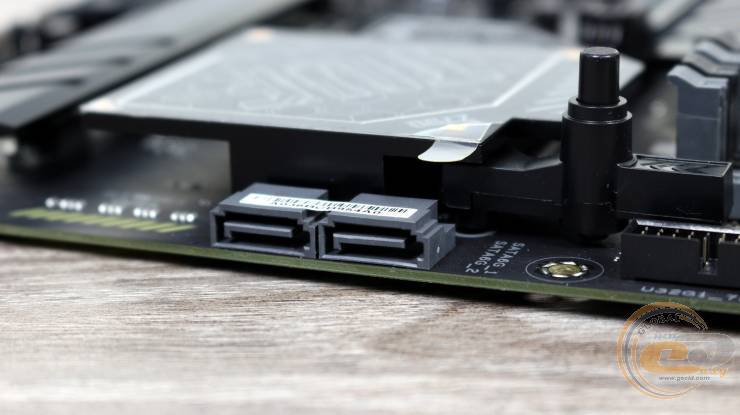

Тут же є і пара вертикальних SATA 6 Гбіт/с.

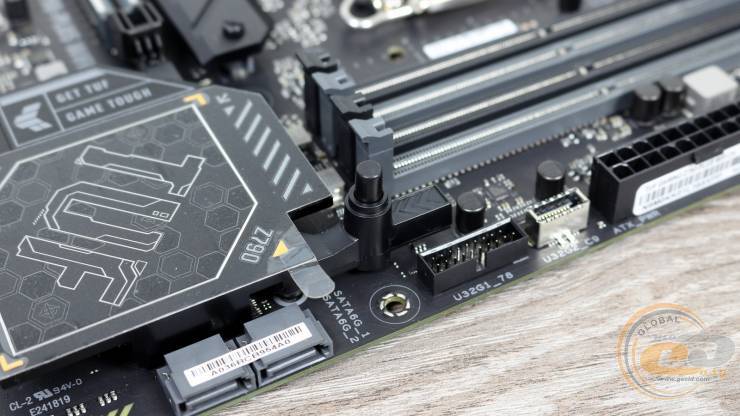

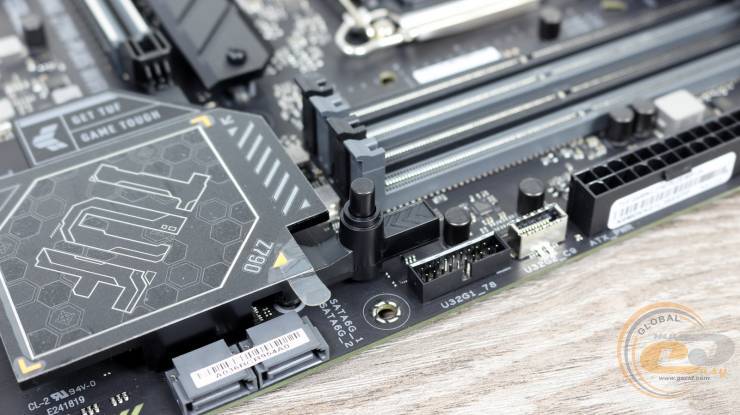

Ще два аналогічні порти, але вже з горизонтальним компонуванням, розташувалися на правому краю плати.

Також тут передбачені дві колодки для підключення портів USB. Одна підтримує одразу пару USB 3.2 Gen 1, а інша розрахована на USB 3.2 Gen 2, в тому ж числі Type-C.

Завдяки продуманому розташуванню на платі знайшлося місце аж для чотирьох роз’ємів M.2. Три з них накриті радіаторами із комплектними термопрокладками, які фіксуються надійним гвинтовим кріпленням.

Усі роз’єми підтримують шину PCIe 4.0 x4. Пара з них готова “взяти на борт” пристрої формату від 2242 до 22110, тоді як два інші — від 2242 до 2280. До речі, для накопичувачів формату 2280 та 22110 передбачені зручні фіксатори. І ще — один із даної четвірки (M.2_4) також підтримує встановлення SATA-рішень, про що повідомляє відповідний напис на платі поруч із роз’ємом.

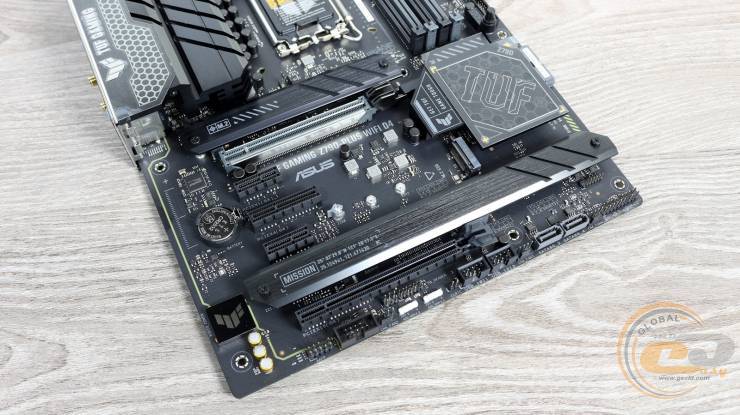

Неподалік розташовані слоти для розширення функціональності ASUS TUF GAMING Z790-PLUS WIFI D4, яких тут чимало:

1. PCI Express 5.0 x16 (у режимі х16);
2. PCI Express 3.0 x1 (у режимі х1);
3. PCI Express 4.0 x4 (у режимі x4);
4. PCI Express 3.0 x1 (у режимі х1);
5. PCI Express 4.0 x16 (у режимі x4)

Що приємно, верхній із них має підсилену конструкцію для встановлення важких і габаритних відеокарт. Інших же з головою вистачить для під’єднання додаткових карт розширення.

До слова, батарейка CMOS розташувалася поруч зі слотами, ближче до лівого краю, а доступ до неї дуже і дуже простий.

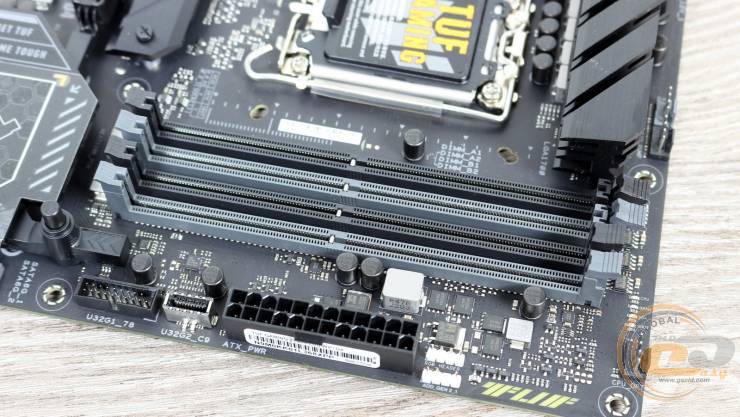

Системна плата ASUS TUF GAMING Z790-PLUS WIFI D4 оснащена парою DIMM-слотів для встановлення модулів оперативної пам’яті стандарту DDR4. Як бачимо, Intel та її партнери, ASUS у тому ж числі, не спішать переводити усі свої моделі на DDR5, адже чіпсет підтримує обидва типи пам’яті. Та і кінцевому покупцю такий підхід на руку, адже це дозволить зекономити на вартості ОЗП, як при її купівлі з нуля, так і при переході з однієї зі старших платформ.

Для зручності монтажу засувки є лише з одного боку. Підтримуються модулі з частотою до 5333 МГц, а максимальний загальний об’єм може становити 128 ГБ. Двоканальний режим роботи можна реалізувати, встановивши планки в перший і третій або другий і четвертий слоти. Також є підтримка профілів розгону Intel XMP.

Поруч зі слотами видно ще пару роз’ємів для світлодіодної підсвітки — усього маємо чотири такі елементи.

Система охолодження включає в себе одразу ряд елементів: радіатор на чіпсеті, два радіатори на трьох M.2-накопичувачах та пару окремих алюмінієвих радіаторів на елементах підсистеми живлення. Всі вони надійно кріпляться за допомогою гвинтів.

Давайте дізнаємося, наскільки все це ефективно працює. Під час тестування були зафіксовані такі температурні показники:

• радіатор охолодження чіпсета — 37°C;
• верхній радіатор охолодження елементів підсистеми живлення — 48°C;
• боковий радіатор охолодження елементів підсистеми живлення — 42°C;
• дроселі зверху – 50°C.

Як видно, такого поєднання охолоджувачів цілком достатньо для ефективного відведення тепла від компонентів плати. До критичних показників є величезний заділ, який стане у пригоді при розгоні.

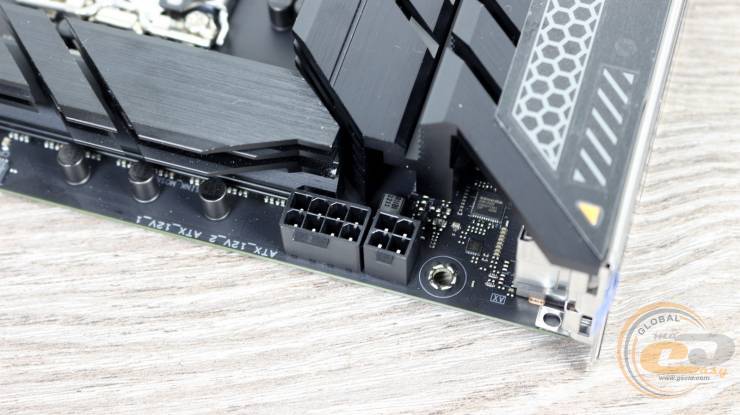

Живлення процесора реалізоване на базі одного 8-контактного та одного 4-контактного роз'ємів ATX12V.

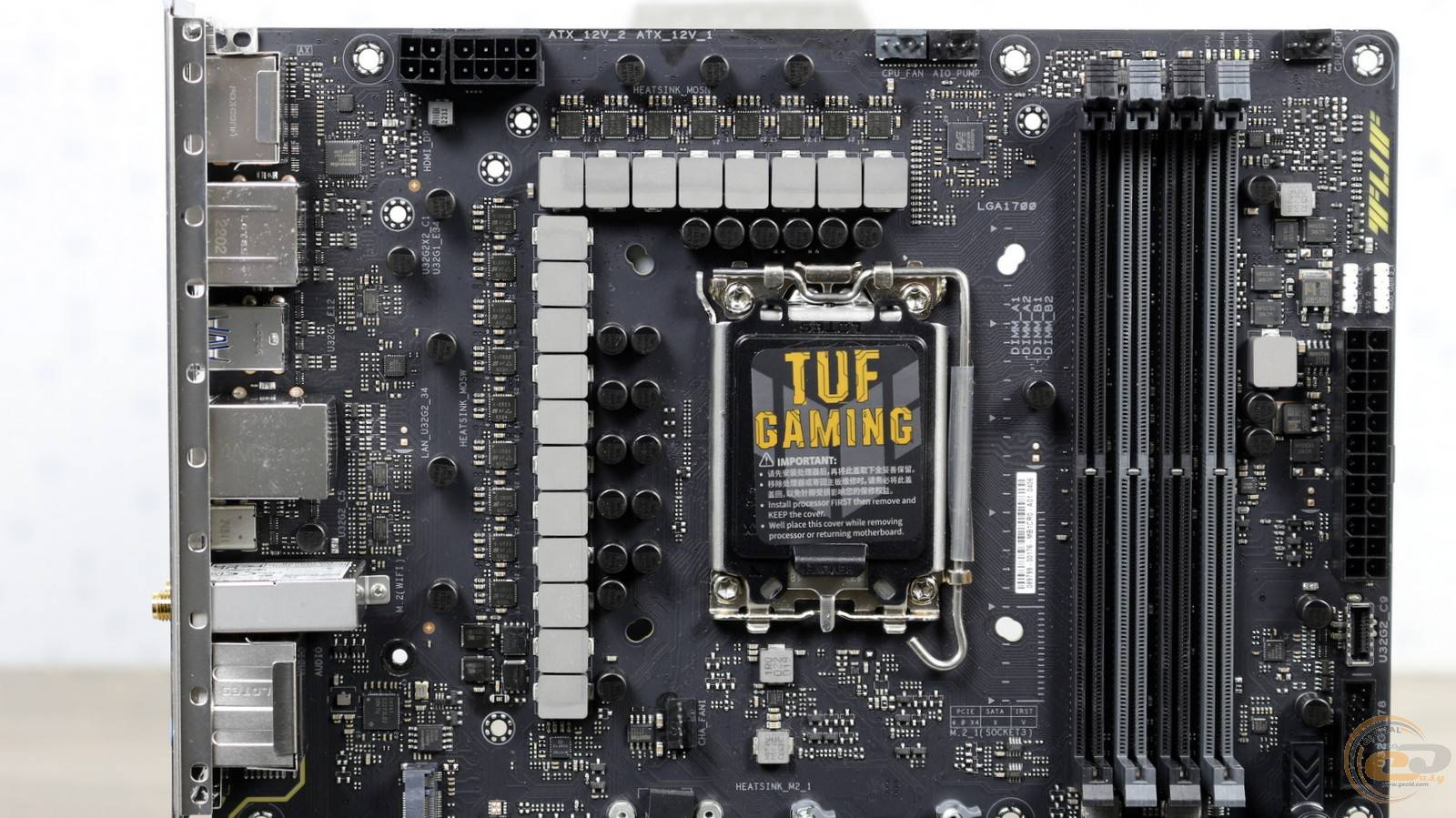

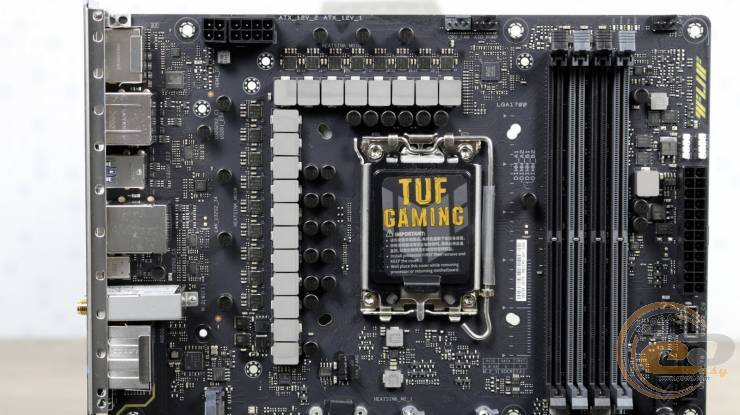

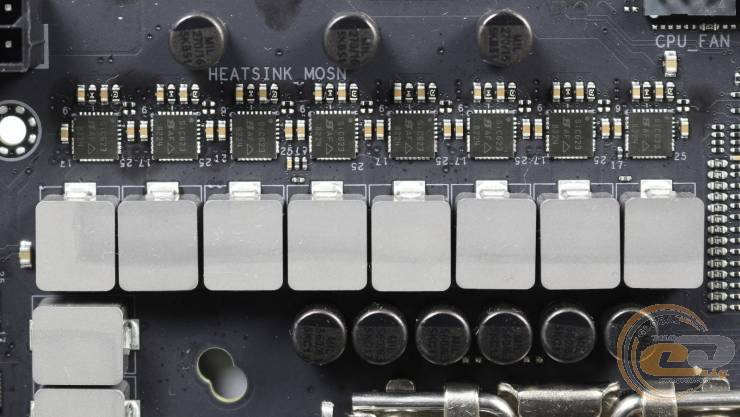

Саме живлення здійснюється за 16+1-фазною схемою для обчислювальних ядер і додаткових вузлів. Нагадаємо, попередниця на основі Intel Z690 мала в своєму розпорядженні 14+1 фазу. Втім, вона була розрахована на струм даного вузла до 80 А, тоді як новинка — до 60 А.

До елементної бази плати, як ми вже звикли, входять твердотільні конденсатори, феритові дроселі та мікросхеми SiC623 (AF8224).

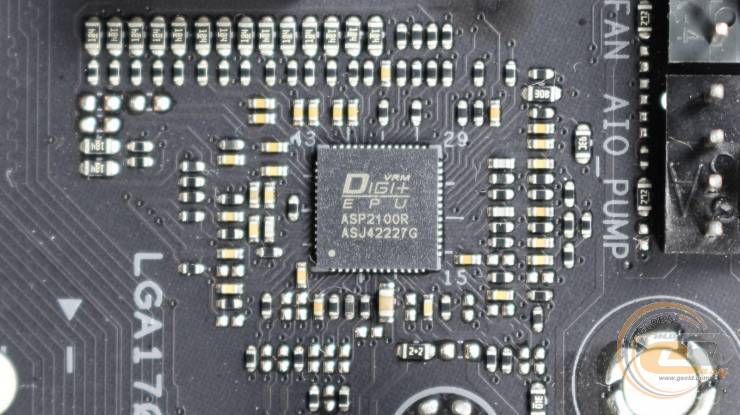

Сам перетворювач оснований на ШІМ-контролері ASP2100, який також був і у попередниці.

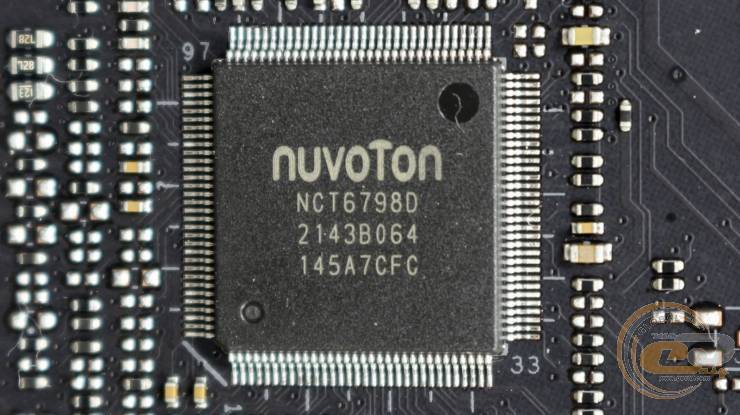

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D, яка додатково забезпечує моніторинг та роботу порту COM.

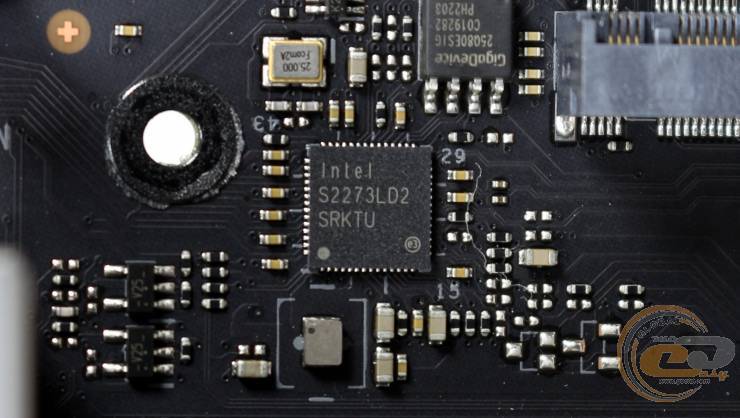

Для підтримки мережевих з'єднань слугує LAN-контролер Intel I226-V (SRKTU), здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с. Порівняно з попередником, Intel I225-V (SLNMH), даний чіп є більш енергоефективним — його TDP рівний 1,3 Вт замість 1,95 Вт.

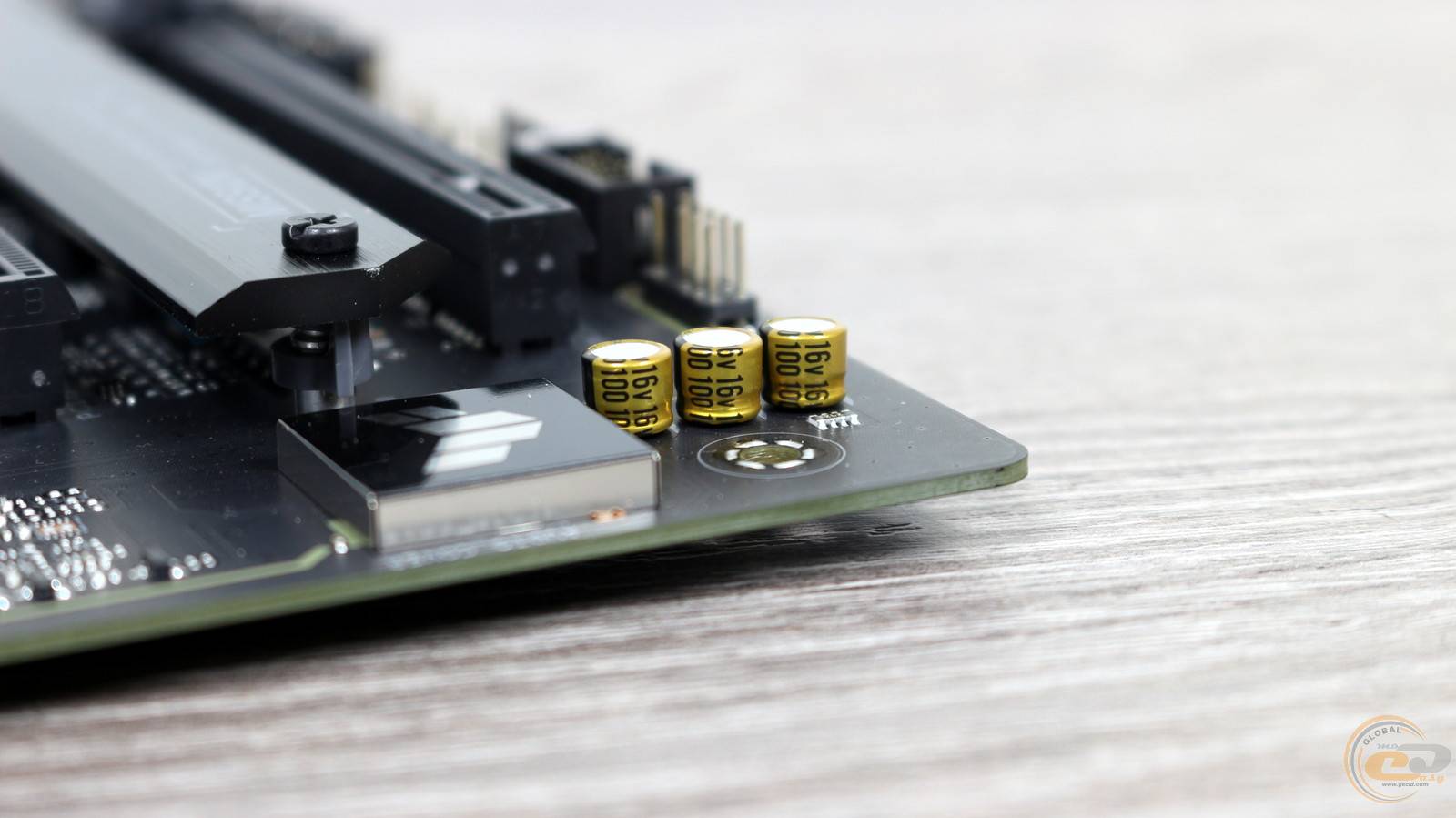

Звукова підсистема тут основана на 8-канальному HDA-кодеку Realtek S1220A, який доповнений аудіоконденсаторами. І, звісно ж, даний вузол екранований від решти плати для уникнення яких-небудь завад.

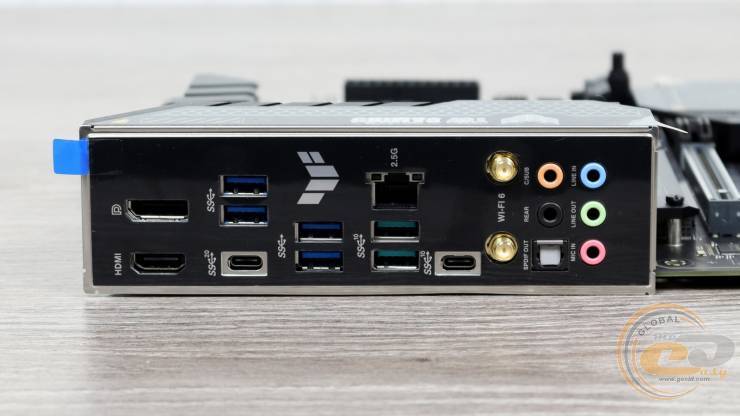

На інтерфейсну панель ASUS TUF GAMING Z790-PLUS WIFI D4 виведені наступні порти:

• 1 х HDMI
• 1 x DisplayPort
• 1 х USB 3.2 Gen 2x2 Type-C
• 4 х USB 3.2 Gen 1 Type-A
• 2 х USB 3.2 Gen 2 Type-A
• 1 х USB 3.2 Gen 2 Type-C
• 1 x RJ45
• 2 х конектори антен Wi-Fi
• 1 x Optical S/PDIF out
• 5 x позолочені аудіопорти

Тішить підтримка бездротових інтерфейсів Wi-Fi 6 і Bluetooth 5.2, до того ж антена передбачена в комплекті постачання. Крім того, є можливість задіяти інтегроване відеоядро процесора, при наявності такого, за допомогою цифрових відеопортів HDMI та DisplayPort. Про PS/2 для під’єднання периферії виробники помаленьку забувають, натомість пропонуючи набір USB на будь-який смак.

А від попередниці новинку відрізняє наявність USB 3.2 Gen 2 Type-C, в той час як раніше використовувався USB 3.2 Gen 1 Type-C з вдвічі меншою пропускною здатністю.

І на завершення про можливості організації активного охолодження. Як і у ASUS TUF GAMING Z690-PLUS WIFI D4, в наявності сім 4-контактних роз'ємів з підтримкою ШІМ-регулювання швидкості їх обертання. Два з них слугують для системи охолодження CPU, ще один призначений для під’єднання помпи, а чотири інші — для корпусних вентиляторів.
А от що нового — це підтримка технології AI Cooling II, покликаної задля досягнення балансу між ефективністю та акустичним комфортом для кожного зі встановлених вентиляторів.

Тестування

Для огляду материнської плати ASUS TUF GAMING Z790-PLUS WIFI D4 був використаний ранній інженерний зразок процесора Intel 13 серії. Тому розділи оцінки обчислювальної продуктивності та можливостей розгону материнської плати цього разу ми пропустили. Незабаром ми постараємося виправити цей момент, протестувавши іншу плату компанії ASUS на чіпсеті Intel Z790.

UEFI BIOS

Тестована плата ASUS TUF GAMING Z790-PLUS WIFI D4 використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Функціональні можливості BIOS дозволять не лише оптимально конфігурувати систему, а й здійснювати розгін. А для моніторингу можна використовувати або праву бічну панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Тестування звукового тракту на основі кодека Realtek S1220A

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Режим роботи 24-bit, 192 kHz

Звукова підсистема на основі кодека Realtek S1220A демонструє дуже високу якість звуку — з такою навряд чи хтось захоче докуповувати дискретну аудіокарту. До речі, отримані показники також помітно ліпші ніж такі у попередниці на основі чіпсету Intel Z690.

Підсумок

Протестована материнська плата ASUS TUF GAMING Z790-PLUS WIFI D4 може похвалитися поєднанням свіженького топового чіпсета для платформи Intel Socket LGA1700 та підтримкою пам’яті типу DDR4. Разом з відмовою від додаткових кнопок і плат розширення, які часто зустрічаються у моделей ASUS ROG, це дозволить покупцю дещо зекономити при збірці системи.

З іншого боку, тут передбачене хороше охолодження усіх вузлів, а також є дуже широкі можливості для встановлення накопичувачів та ряду інших пристроїв. В свою чергу висока швидкість інтернет-з’єднання гарантується завдяки 2,5-гігабітному LAN та дводіапазонному Wi-Fi 6 з парою виносних антен. Крім того, порівняно з попередницею в особі ASUS TUF GAMING Z690-PLUS WIFI D4, новинка отримала і більш якісний аудіокодек. І, що дуже приємно, хоча слотів і роз’ємів тут дійсно багато, яких-небудь обмежень одночасного їх використання немає.

В підсумку ASUS TUF GAMING Z790-PLUS WIFI D4 підійде для тих, хто бажає отримати материнську плату без яких-небудь обмежень і з чудовою функціональністю, але водночас і не переплачувати за компоненти, без яких можна спокійно обійтися.

Переваги:

• 16+1-фазна підсистема живлення процесора і якісна елементна база;
• ефективне охолодження;
• підсилений слот для відеокарти з можливістю швидкого витягнення пристрою;
• 2,5-гігабітний LAN-контролер;
• підтримка шини PCI Express 5.0;
• встановлений модуль бездротових інтерфейсів Wi-Fi 6 / Bluetooth 5.2;
• підтримка чотирьох слотів M.2 Socket 3;
• чотири колодки для світлодіодних стрічок;
• сім конекторів для під’єднання вентиляторів та СВО;
• дуже якісна аудіопідсистема;
• відмінний набір портів на інтерфейсній панелі;
• приємний строгий дизайн.

Особливості:

• підтримка пам’яті DDR4.

Автор: Олесь Пахолок

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.
