Огляд материнської плати ASUS TUF GAMING Z690-PLUS WIFI D4: економимо на оновленні системи

20-12-2021

Листопад ознаменувався релізом нової платформи Intel Socket LGA1700. Однією з ключових її особливостей стала підтримка оперативної пам'яті двох стандартів – DDR4 та DDR5. Виробники материнських плат самі вибирають, який із них реалізувати у конкретній моделі.

Кожен стандарт має свої переваги. Наприклад, DDR5 є швидшим, енергоефективнішим, краще піддається розгону і дозволяє створювати більш ємні модулі. Зате DDR4 дешевший і доступніший на ринку. Ви можете заощадити на покупці ОЗП, якщо як нову материнську плату виберете модель з підтримкою саме DDR4.

ASUS TUF GAMING Z690-PLUS WIFI D4

До нас на тест приїхала модель ASUS TUF GAMING Z690-PLUS WIFI D4 якраз із підтримкою DDR4. Вона вже доступна у продажі за середньою вартістю близько $372 (9999 грн.). Давайте поглянемо, що цікавого нам приготував тайванський виробник за ці гроші.

Специфікація

Модель

ASUS TUF GAMING Z690-PLUS WIFI D4

Чіпсет

Intel Z690

Процесорний роз'єм

Socket LGA1700

Підтримувані процесори

Intel Core i9/Core i7/Core i5/Core i3/Pentium/Celeron 12-го поколінь для платформи Socket LGA1700

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-5333 МГц

Слоти розширення

1 x PCI Express 5.0 x16

1 x PCI Express 3.0 x16 (х4)

1 x PCI Express 3.0 x4

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242–22110; PCIe 4.0 x4) (M2_1)

1 x M.2 Socket 3 (M.2 2242–2280; SATA та PCIe 4.0 x4) (M2_2)

1 x M.2 Socket 3 (M.2 2242–22110; PCIe 4.0 x4) (M2_3)

1 x M.2 Socket 3 (M.2 2242–2280; PCIe 4.0 x4) (M2_4)

4 x SATA 6 Гбіт/с

SATA RAID 0/1/5/10

NVMe RAID 0/1/5

LAN

1 x Intel I225-V (10/100/1000/2500 Мбіт/с)

Wi-Fi

Intel Wi-Fi 6 (802.11a/b/g/n/ac/ax)

Bluetooth

Bluetooth 5.2

Звукова підсистема

8-канальний Realtek

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблоку СВО (4-контактний)

4 x роз'єм підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x USB 3.2 Gen 2x2 Type-C

2 x USB 3.2 Gen 2 Type-A

4 x USB 3.2 Gen 1 Type-A

1 x USB 3.2 Gen 1 Type-C

1 x HDMI

1 x DisplayPort

1 x RJ-45

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 2 Type-C

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x Thunderbolt

BIOS

128+64 Mбіт Flash ROM AMI UEFI BIOS

Форм-фактор

ATX (305 x 244 мм)

Сайт виробника

ASUS

Нові версії BIOS та драйвери можна завантажити зі сторінки підтримки

Упаковка та комплектація

ASUS TUF GAMING Z690-PLUS WIFI D4 ASUS TUF GAMING Z690-PLUS WIFI D4

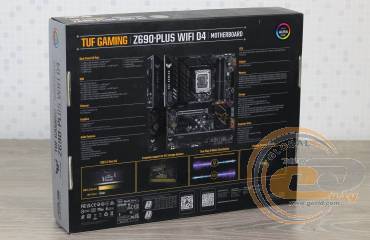

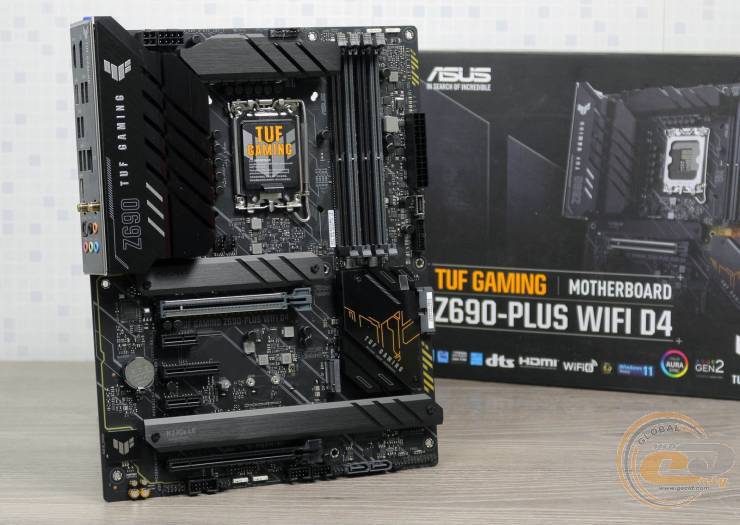

Новинка постачається в традиційному картонному упаковці, оформленій в темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

ASUS TUF GAMING Z690-PLUS WIFI D4

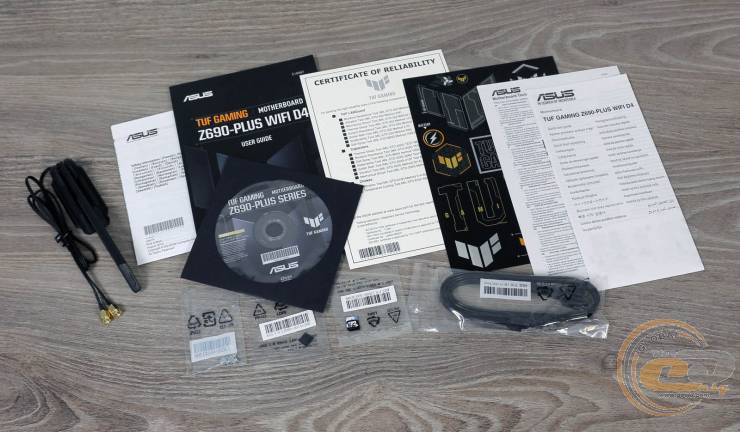

Комплект постачання, крім звичного диска з ПЗ та набору паперової документації, містить:

  • два SATA-шлейфи;
  • гвинти для кріплення M.2-накопичувачів;
  • набір наклейок;
  • комбіновану антену бездротових інтерфейсів.

Дизайн та особливості плати

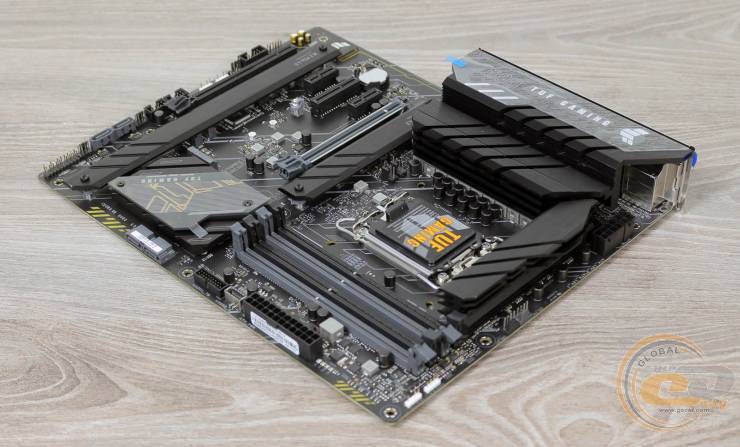

ASUS TUF GAMING Z690-PLUS WIFI D4

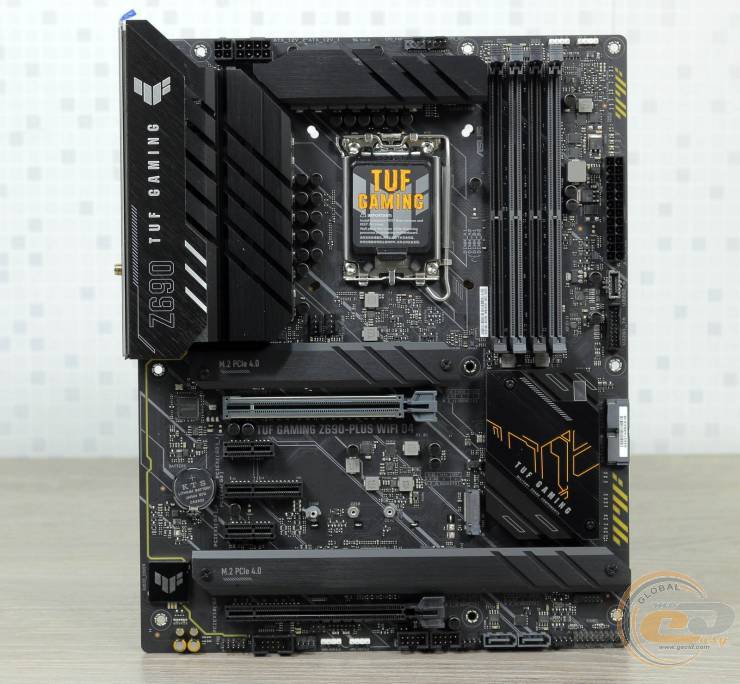

ASUS TUF GAMING Z690-PLUS WIFI D4 виконана в характерному для всієї лінійки TUF GAMING індустріальному стилі з величезним переважанням темних відтінків. Також є традиційні для серії вкраплення жовтого кольору в оформленні.

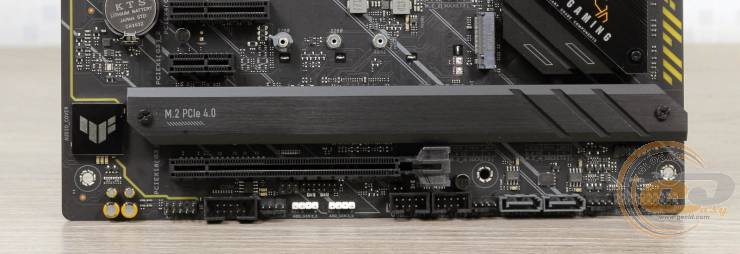

З цікавих моментів відзначимо посилений слот для відеокарти, встановлену заглушку інтерфейсної панелі та радіатори охолодження для трьох із чотирьох M.2-накопичувачів.

ASUS TUF GAMING Z690-PLUS WIFI D4

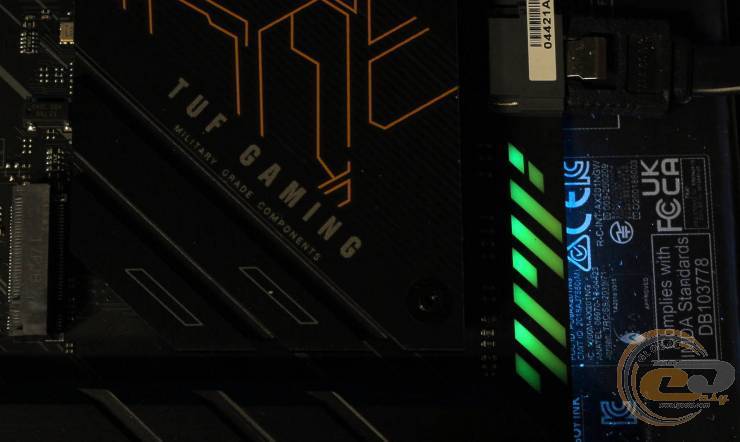

LED-підсвічуванням оснастили правий край друкованої плати. Також є чотири колодки для підключення світлодіодних стрічок та фірмова технологія синхронізації ASUS AURA Sync.

ASUS TUF GAMING Z690-PLUS WIFI D4

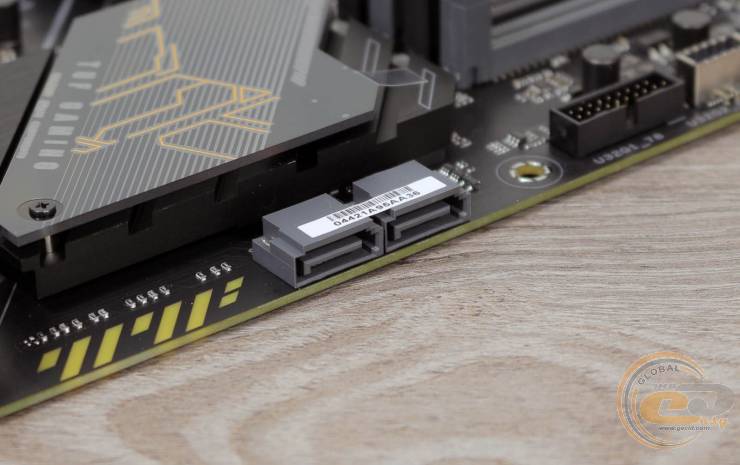

У плані компонування та зручності складання системи відзначимо перпендикулярне розташування двох із чотирьох портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений лише у разі встановлення габаритної плати розширення у слот PCI Express 3.0 x16 (x4), що є малоймовірним. До розташування інших елементів претензій у нас не виникло, добре, що DIMM-слоти обладнані засувками тільки з одного боку і є всі необхідні кріпильні отвори.

ASUS TUF GAMING Z690-PLUS WIFI D4

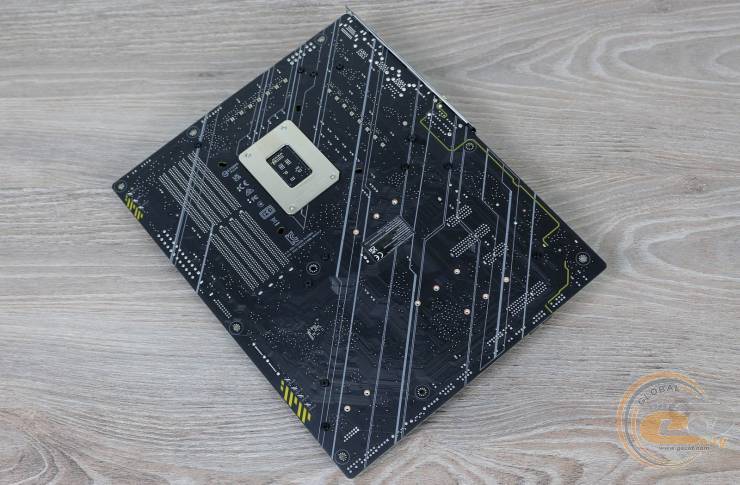

На звороті плати бачимо стандартну опорну пластину процесорного роз'єму. Монтажні отвори для охолодження процесорної подвійні, що дозволить вам встановити деякі СВО для Socket LGA1200, але підійдуть не всі.

ASUS TUF GAMING Z690-PLUS WIFI D4

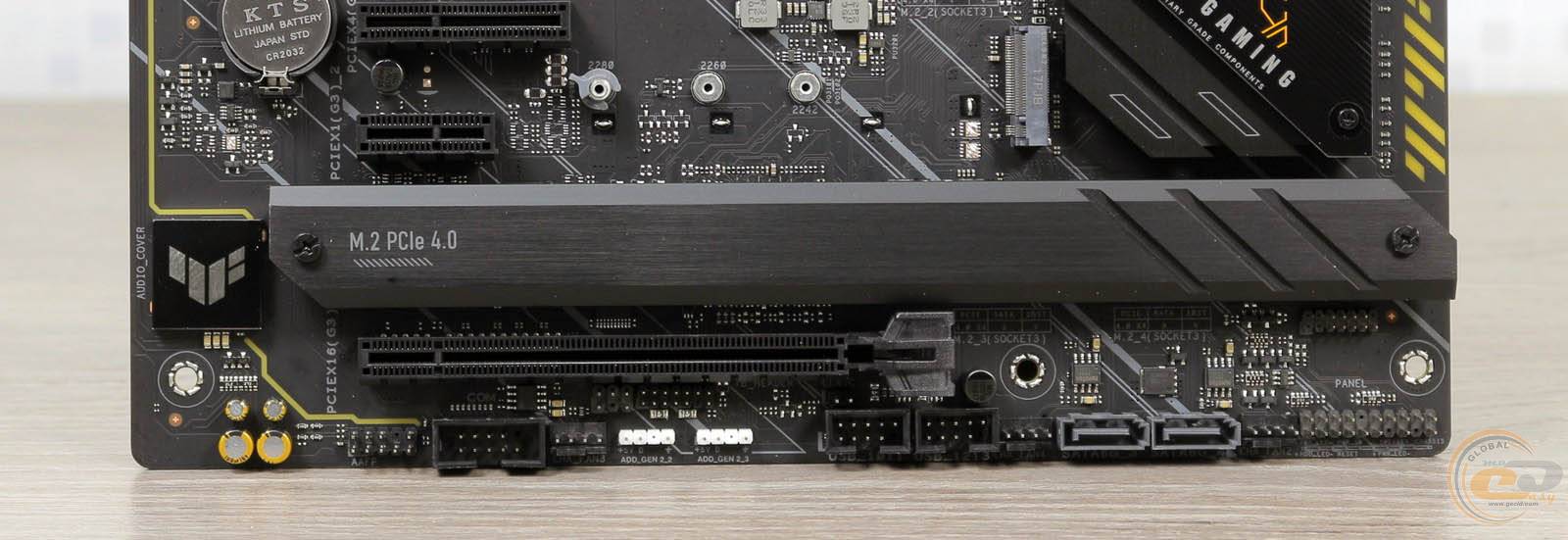

У нижній частині плати знаходяться такі елементи: колодка підключення аудіороз'ємів передньої панелі, порт COM, колодки Thunderbolt і світлодіодних стрічок, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково відзначимо дві колодки активації портів USB 2.0. Усього на платі силами чіпсету реалізовано підтримку чотирьох внутрішніх портів USB 2.0.

ASUS TUF GAMING Z690-PLUS WIFI D4

ASUS TUF GAMING Z690-PLUS WIFI D4

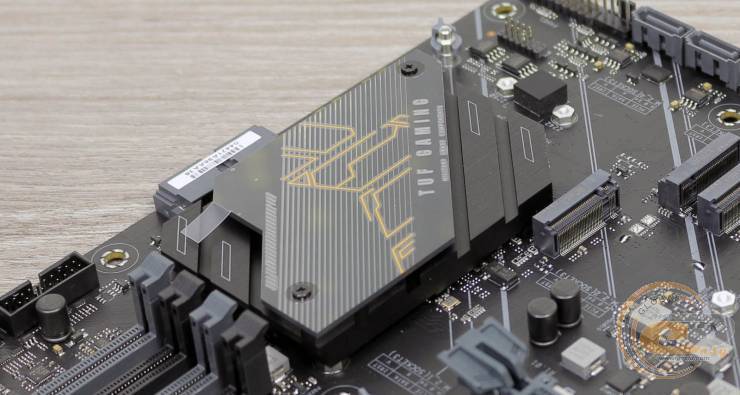

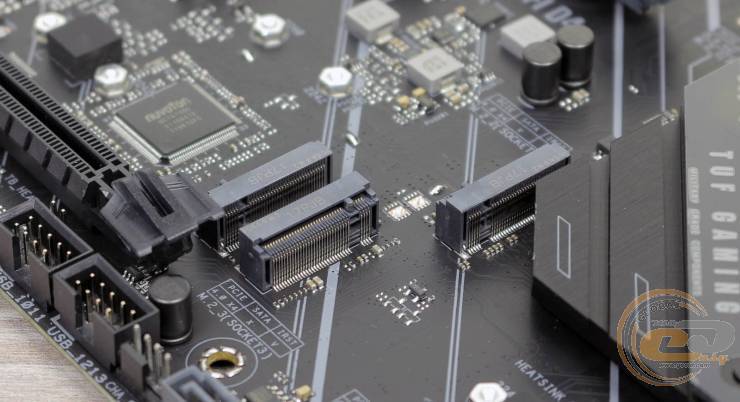

Можливості організації дискової підсистеми представлені чотирма інтерфейсами M.2 Socket 3 та чотирма портами SATA 6 Гбіт/с. Якихось обмежень щодо одночасної роботи цих інтерфейсів відсутні.

ASUS TUF GAMING Z690-PLUS WIFI D4

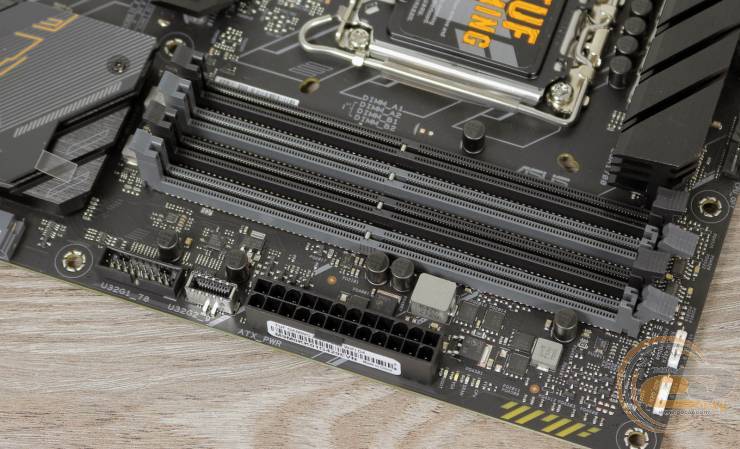

Системна плата має чотири DIMM-слоти для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 5333 МГц у розгоні. Максимальний обсяг пам'яті може сягати 128 ГБ.

Поруч знаходяться дві колодки для підключення виносних панелей із портами USB 3.2 Gen 1 та USB 3.2 Gen 2x2 Type-C.

ASUS TUF GAMING Z690-PLUS WIFI D4

ASUS TUF GAMING Z690-PLUS WIFI D4

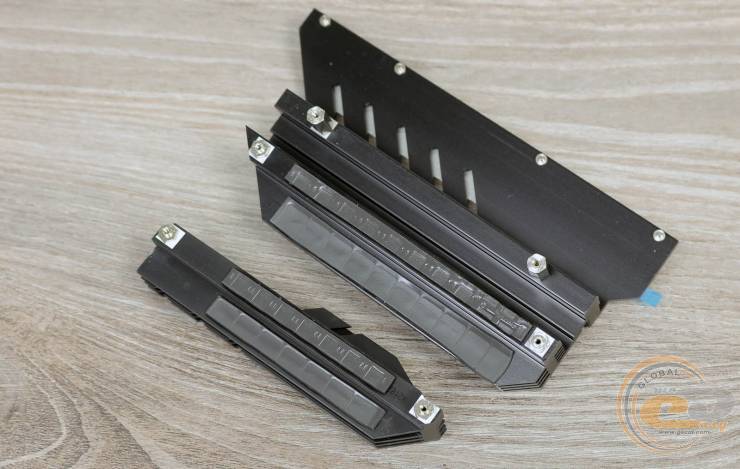

Система охолодження складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel Z690, а два інших накривають елементи підсистеми живлення процесора. У процесі тестування було зафіксовано такі температурні показники:

  • радіатор охолодження чіпсету - 43°C;
  • верхній радіатор охолодження елементів підсистеми живлення процесора – 53,8°C;
  • бічний радіатор охолодження елементів підсистеми живлення процесора – 47,3°C;
  • дроселі – 48-60°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний вибір матеріалів та їх конструкції.

ASUS TUF GAMING Z690-PLUS WIFI D4

ASUS TUF GAMING Z690-PLUS WIFI D4

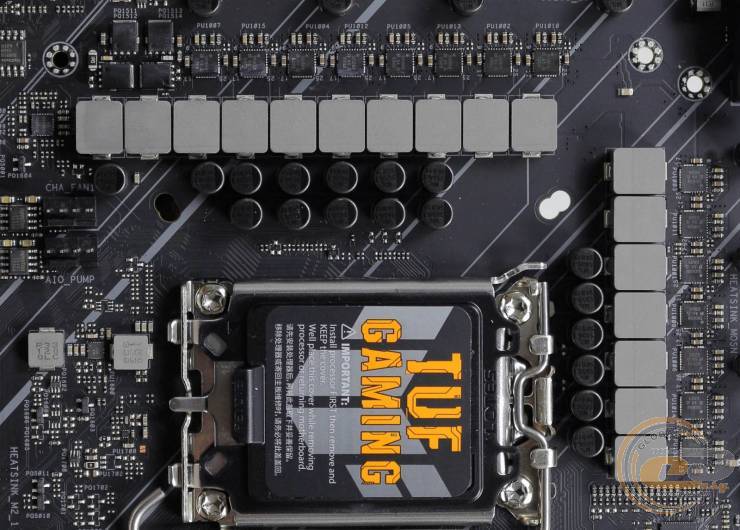

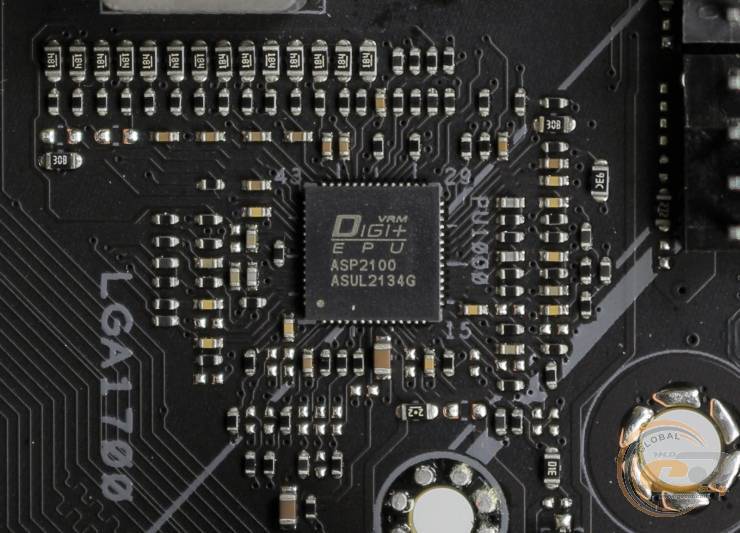

Живлення процесора здійснюється за 14+1-фазною схемою для обчислювальних ядер та додаткових вузлів. Елементна база має твердотільні конденсатори, феритові дроселі і мікросхеми Vishay SiC659, здатні витримувати струм силою до 80 А. Сам перетворювач заснований на цифровому ШИМ-контролері ASP2100.

ASUS TUF GAMING Z690-PLUS WIFI D4

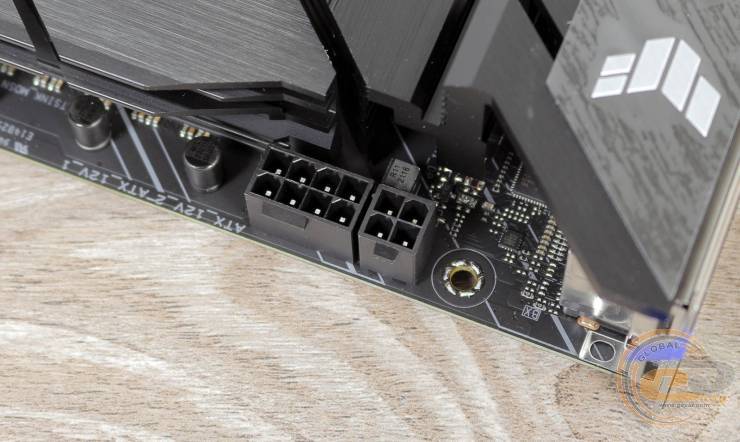

Живлення процесора реалізовано на базі 4- та 8-контактних роз'ємів ATX12V.

ASUS TUF GAMING Z690-PLUS WIFI D4

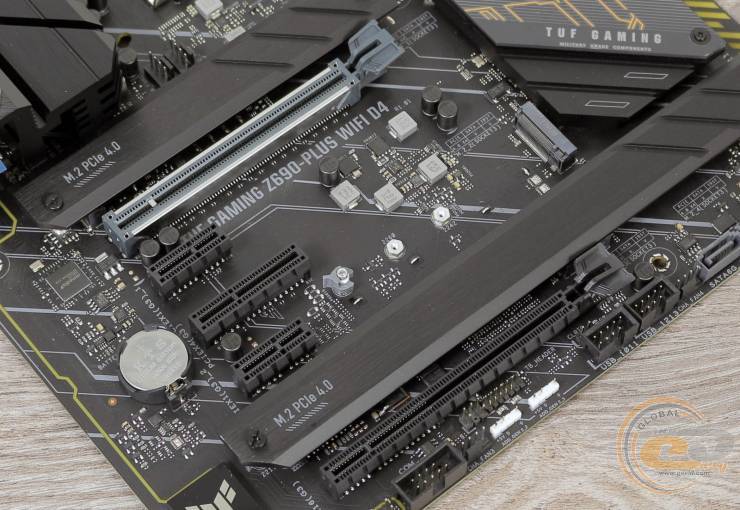

Для розширення функціональності материнської плати ASUS TUF GAMING Z690-PLUS WIFI D4 є п'ять слотів:

  1. PCI Express 5.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x4;
  4. PCI Express 3.0 x1;
  5. PCI Express 3.0 x16 (у режимі х4).

Які-небудь обмеження одночасної роботи слотів розширення відсутні.
