Огляд материнської плати ASUS TUF GAMING X570-PLUS: дизайн плюс функціональність

Лінійка материнських плат ASUS TUF GAMING уже встигла полюбитися користувачам завдяки хорошому поєднанню оригінального дизайну, розумної вартості, підвищеної надійності і сучасного оснащення. Тепер вона поповнилася новинками під платформу Socket AM4 на базі чіпсета AMD X570.

ASUS TUF GAMING X570-PLUS

Сьогодні до нас на тест приїхала модель ASUS TUF GAMING X570-PLUS. Вона вже доступна у продажу з середньою вартістю $235. А якщо докласти $20, то можна взяти версію ASUS TUF GAMING X570-PLUS (WI-FI) з попередньо встановленим модулем бездротових інтерфейсів. Як бачимо, поки ціни материнських плат на AMD X570 складно назвати доступними. Давайте для початку поглянемо на її ТТХ.

Специфікація

Модель

ASUS TUF GAMING X570-PLUS

Чіпсет

AMD X570

Процесорний роз'єм

Socket AM4

Підтримувані процесори

3-е і 2-е покоління AMD Ryzen / 1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4400 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen), DDR4-3200 МГц (1-е і 2 -е покоління AMD Ryzen з графікою Radeon Vega)

Слоти розширення

1 x PCI Express 4.0 / 3.0 x16 (x8 для AMD Ryzen з графікою Radeon Vega)

1 x PCI Express 4.0 x16 (x4)

3 x PCI Express 4.0 x1

Дискова підсистема

2 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 та M.2 22110; SATA та PCIe 4.0 x4)

8 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek L8200A (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

1 x 4-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

1 х роз'єм підключення водоблоку СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Активне охолодження чіпсета

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

4 x USB 3.2 Gen 1 Type-A

1 х USB 3.2 Gen 2 Type-C

2 х USB 3.2 Gen 2 Type-A

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

1 x COM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

PnP, WfM2.0, ACPI 6.2, SM BIOS 3.2

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS TUF GAMING X570-PLUS ASUS TUF GAMING X570-PLUS

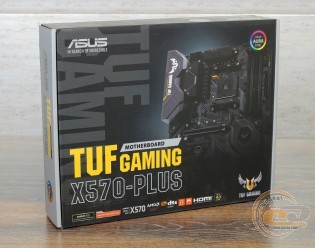

Новинка постачається в барвистій картонній упаковці з інформативним оформленням в темно-жовтих тонах. На її боковинах відзначені ключові її особливості і технічні характеристики.

ASUS TUF GAMING X570-PLUS

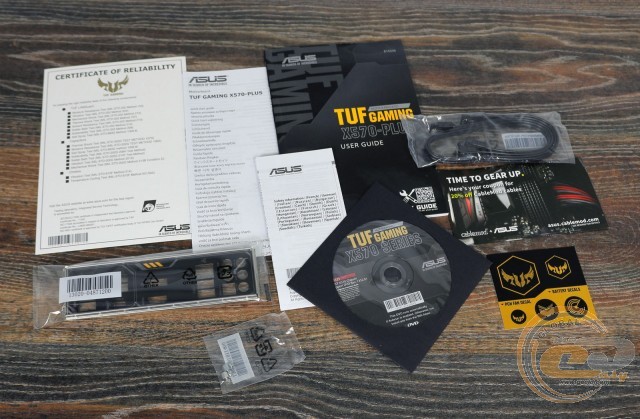

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF GAMING X570-PLUS

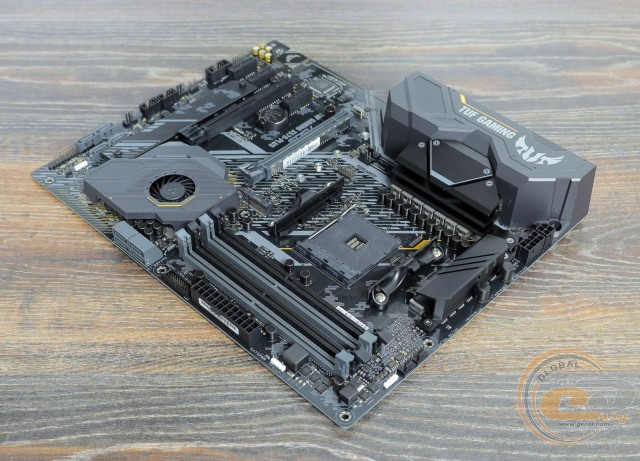

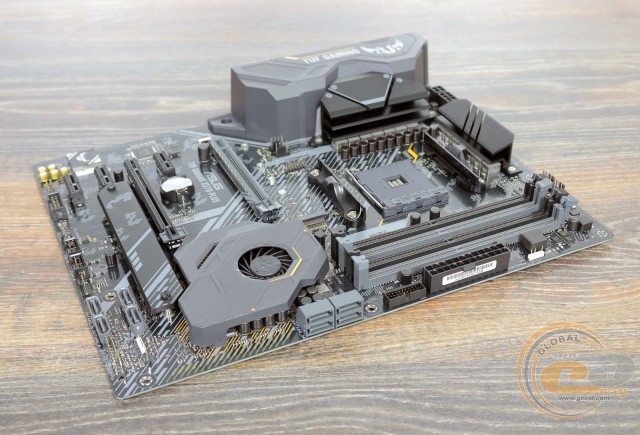

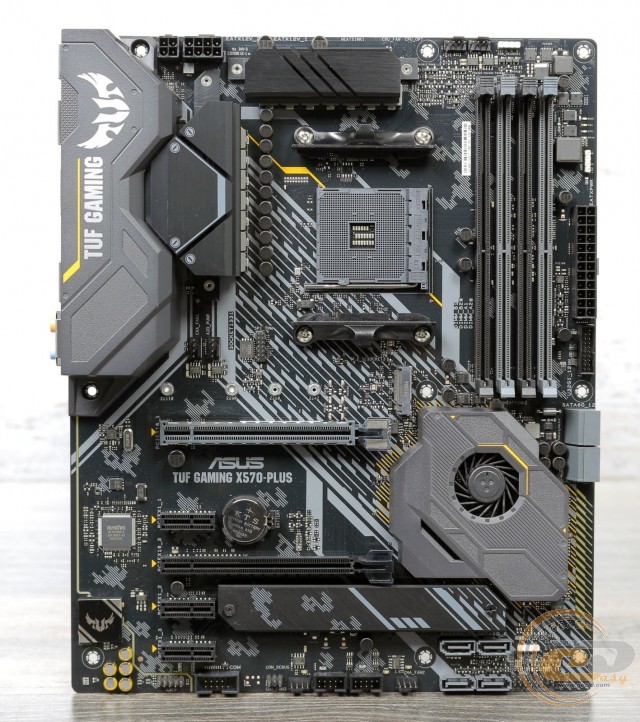

Дизайн ASUS TUF GAMING X570-PLUS перегукується з іншими платами серії TUF GAMING. У ньому переважає цікаве поєднання чорного і жовтого кольору. А ось від звичних вирізів і нестандартної форми друкованої плати вирішили відмовитися. У підсумку вигляд новинки вийшов швидше стриманим, ніж молодіжним і нестандартним, як було раніше. З цікавих елементів відзначимо наявність одного радіатора охолодження для M.2-накопичувача, а також захисний кожух над інтерфейсної панеллю.

ASUS TUF GAMING X570-PLUS

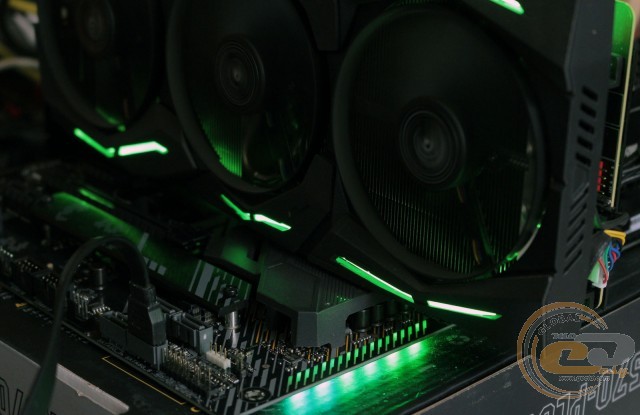

Приємним бонусом є LED-підсвічування ASUS AURA Sync і дві колодки для підключення світлодіодних стрічок.

ASUS TUF GAMING X570-PLUS

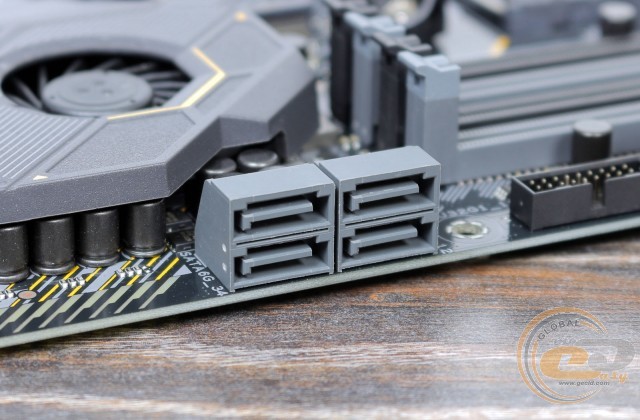

У плані компонування та зручності збірки системи виділимо перпендикулярне розташування чотирьох із восьми портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення до нижнього слоту PCI Express 4.0 x1, що малоймовірно. До розташування інших елементів претензій не виникло. Порадували і DIMM-слоти наявністю засувок тільки з одного боку.

ASUS TUF GAMING X570-PLUS

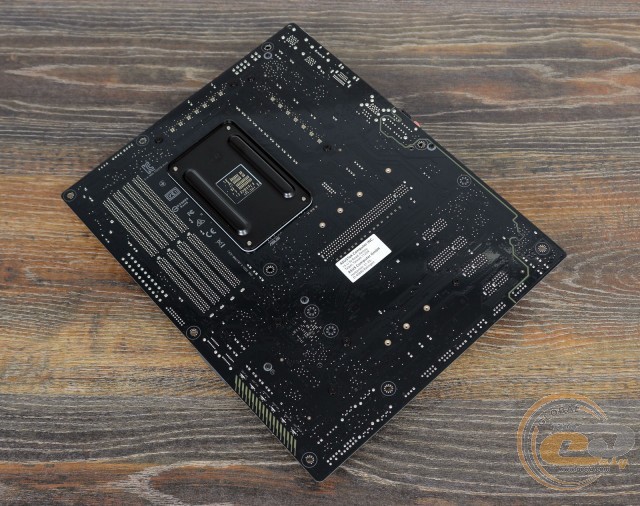

На зворотному боці ASUS TUF GAMING X570-PLUS знаходиться стандартна опорна пластина процесорного роз'єму і гвинти кріплення всіх компонентів системи охолодження.

ASUS TUF GAMING X570-PLUS

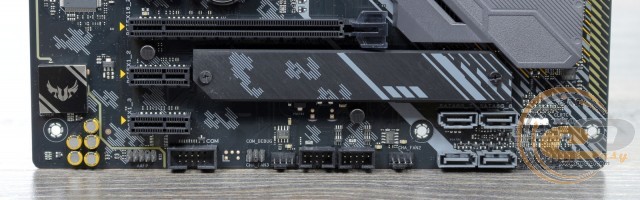

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх USB 2.0.

ASUS TUF GAMING X570-PLUS

ASUS TUF GAMING X570-PLUS

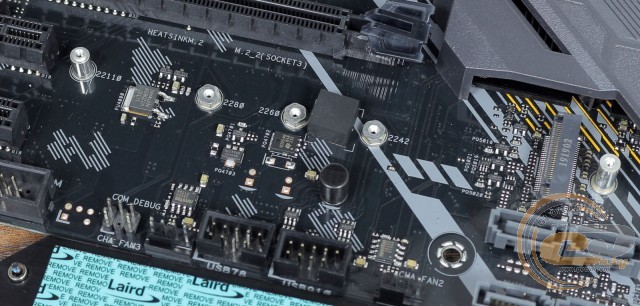

Можливості організації дискової підсистеми представлені двома M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280, M.2 22110) і вісьмома SATA 6 Гбіт/с. Є підтримка масивів SATA RAID 0, RAID 1 і RAID 10.

ASUS TUF GAMING X570-PLUS

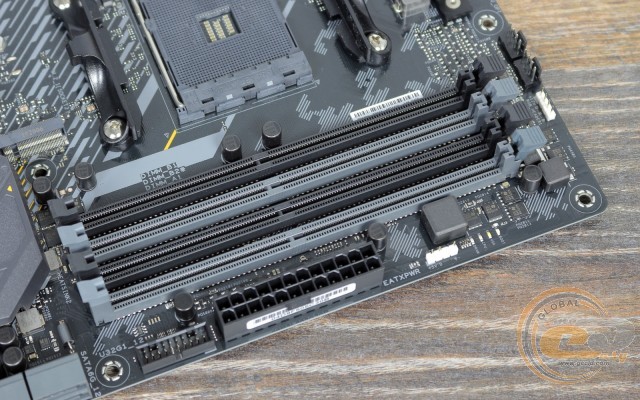

Системна плата ASUS TUF GAMING X570-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 4400 МГц (AMD Ryzen 3-го покоління), DDR4-3600 МГц (2-е покоління AMD Ryzen) і DDR4-3200 МГц (1-е і 2-е покоління AMD Ryzen з графікою Radeon Vega). Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку для підключення виносної панелі з інтерфейсом USB 3.2 Gen 1. Усього на платі за допомогою чіпсета реалізована підтримка чотирьох зовнішніх і пари внутрішніх портів USB 3.2 Gen 1.

ASUS TUF GAMING X570-PLUS

ASUS TUF GAMING X570-PLUS

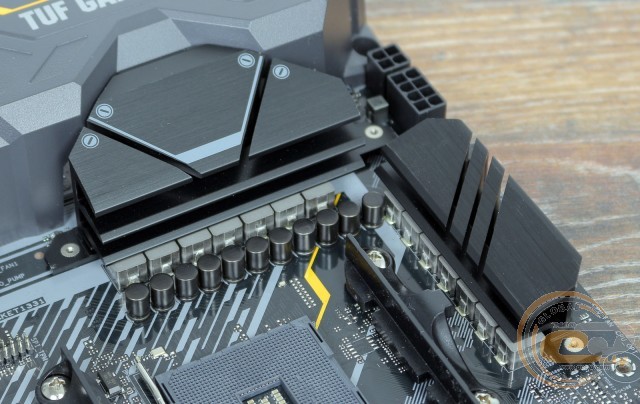

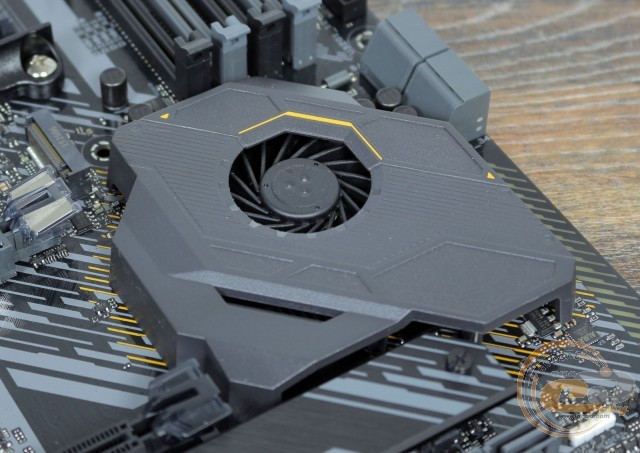

Система охолодження містить активний кулер на чіпсеті і пару алюмінієвих радіаторів на елементах підсистеми живлення. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 40,3°C;
  • верхній радіатор охолодження елементів підсистеми живлення - 47,2°C (при розгоні - 58°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 43,4°C (при розгоні - 50°C);
  • дроселі підсистеми живлення - 45°C (при розгоні - 58°C).

Отримані результати вказують на хорошу ефективність роботи встановленої системи охолодження. Ніяких проблем з перегрівом у вас не буде.

ASUS TUF GAMING X570-PLUS

ASUS TUF GAMING X570-PLUS

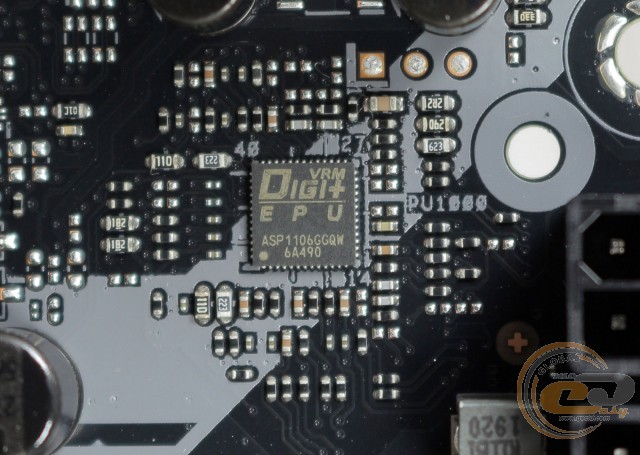

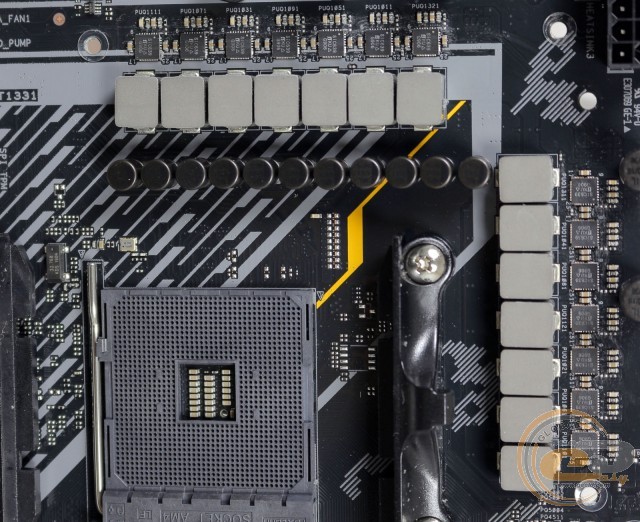

Живлення процесора здійснюється за 12+2-фазною схемою для обчислювальних ядер і додаткових вузлів. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільністю роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми Vishay SiC639.

ASUS TUF GAMING X570-PLUS

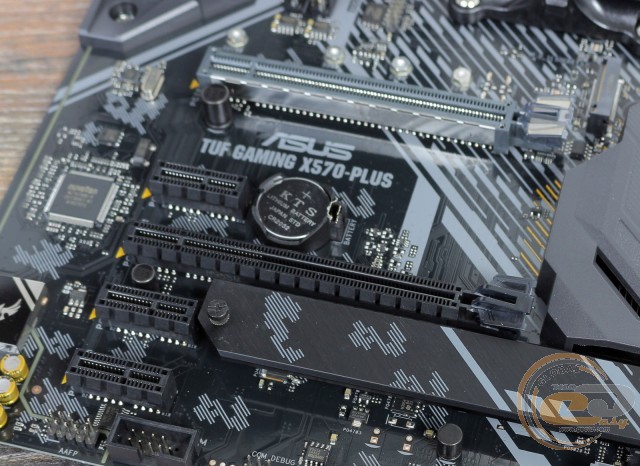

Для розширення функціональності в розпорядженні є п'ять слотів:

  1. PCI Express 4.0 / 3.0 x16 (у режимі х16 або x8);
  2. PCI Express 4.0 x1;
  3. PCI Express 4.0 x16 (у режимі х4);
  4. PCI Express 4.0 x1;
  5. PCI Express 4.0 x1.

До процесору підключений тільки верхній роз'єм PCIe 4.0 x16 із посиленою конструкцією. Він використовує всі доступні 16 або 8 ліній (у залежності від моделі самого ЦП). У режимі PCIe 4.0 він буде працювати лише в парі з чіпами AMD Ryzen третього покоління. В інших разах перейде до режиму PCIe 3.0. А ось інші слоти використовують чіпсетний лінії, тому вони завжди будуть працювати в режимі PCIe 4.0.
