Огляд материнської плати ASUS TUF GAMING B860-PLUS WIFI: збалансовані характеристики

На CES 2025 компанія Intel не лише анонсувала 35- та 65-ватні процесори Core Ultra 200S, а й продемонструвала для сокета LGA1851 більш доступну альтернативу флагманському чипсету Z890 у особі Intel B860. Компанія ASUS, у свою чергу, представила на цьому чипсеті материнські плати серій ROG STRIX, TUF GAMING та PRIME.

Якщо з серією ROG STRIX у функціональному плані все приблизно зрозуміло за рахунок їх високої вартості, то у плат TUF GAMING, що відносяться до середнього цінового сегменту, передбачають певні компроміси.

На який же функціонал, на думку ASUS, заслуговує користувач, який не готовий переплачувати, але й не обирає найдешевший варіант? От і дізнаємось це за допомогою героїні нашого огляду - ASUS TUF GAMING B860-PLUS WIFI. На українському ринку на момент написання огляду її середня ціна становить ₴10700 ($262).

Специфікація

Паковання та комплектація

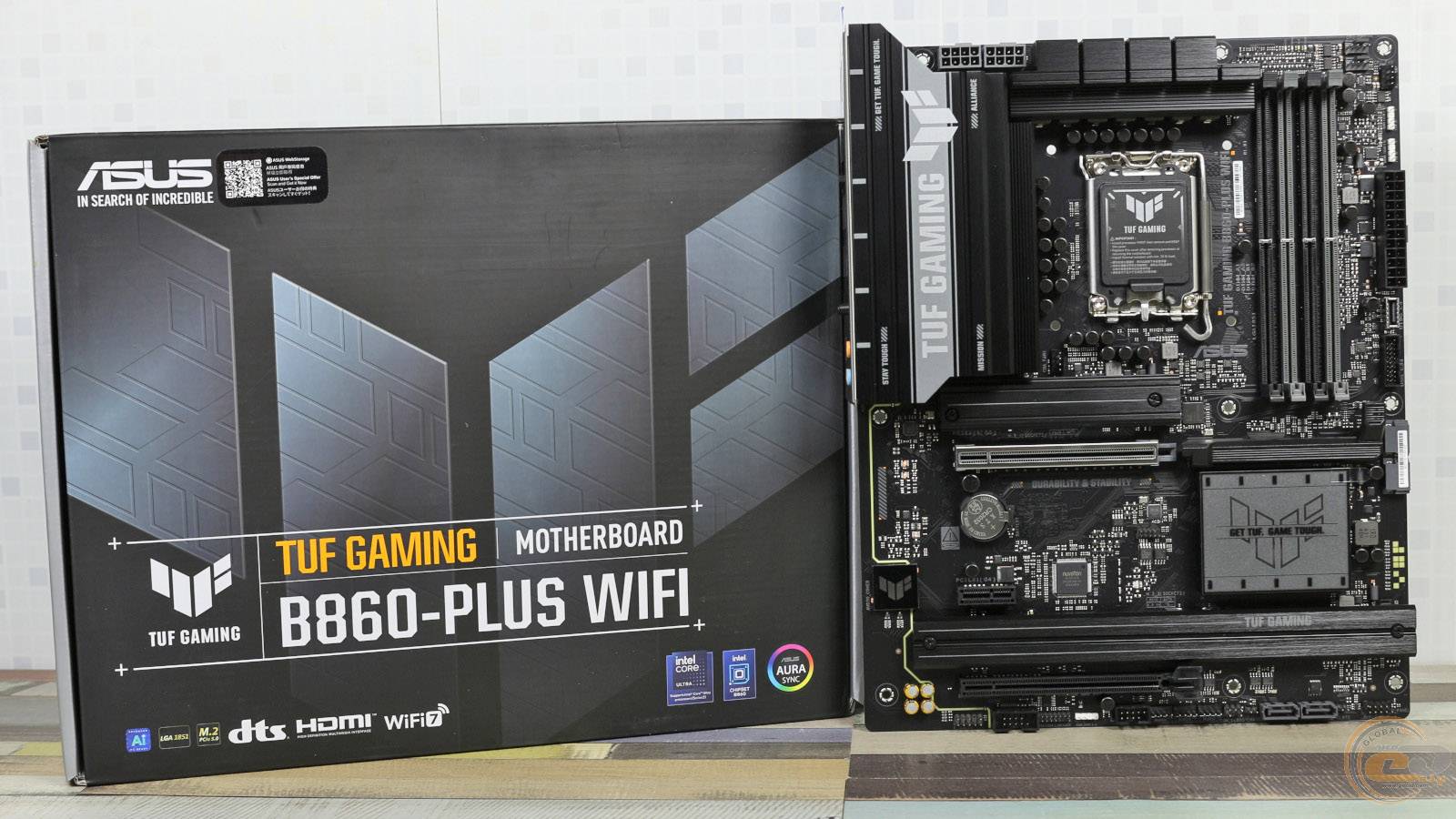

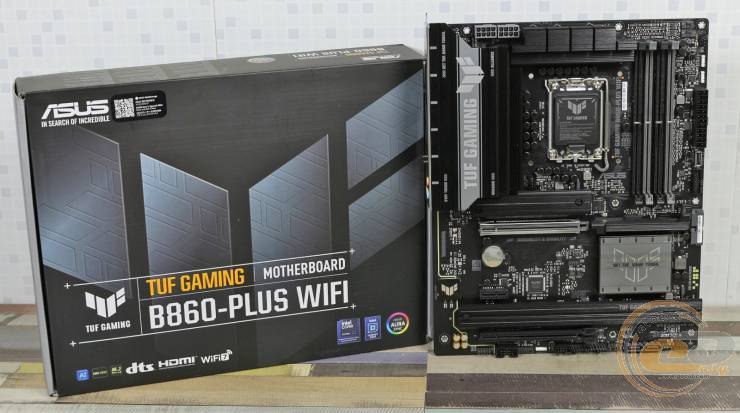

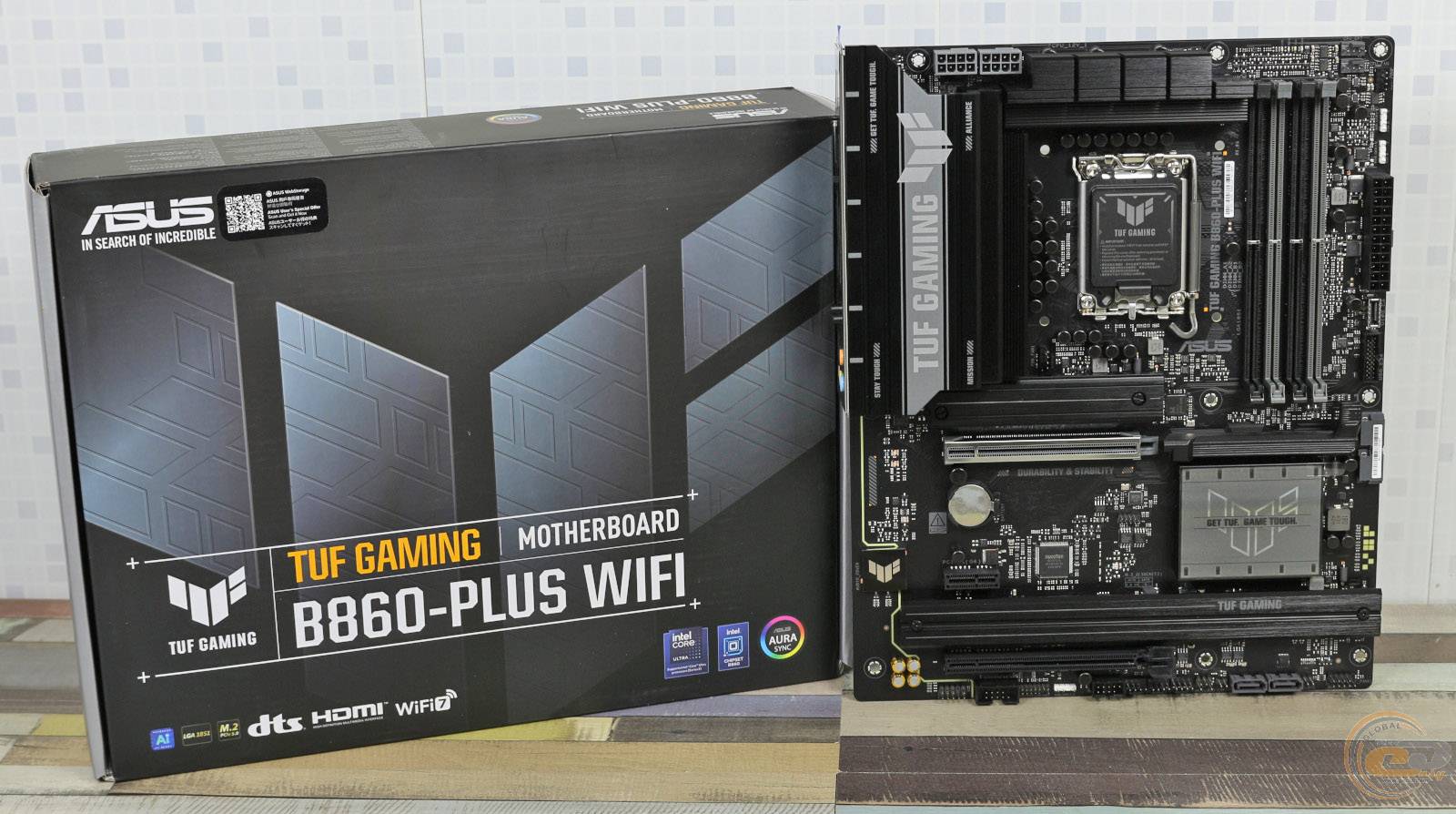

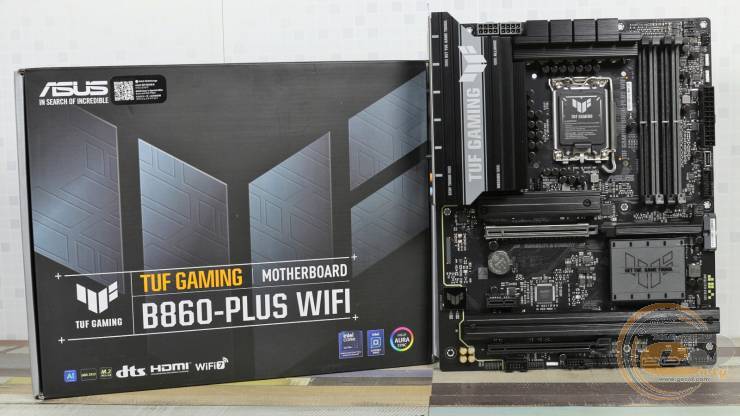

ASUS TUF GAMING B860-PLUS WIFI постачається у картонній коробці із характерним для серії TUF чорно-сірим дизайном та переліком усіх переваги цієї моделі на звороті.

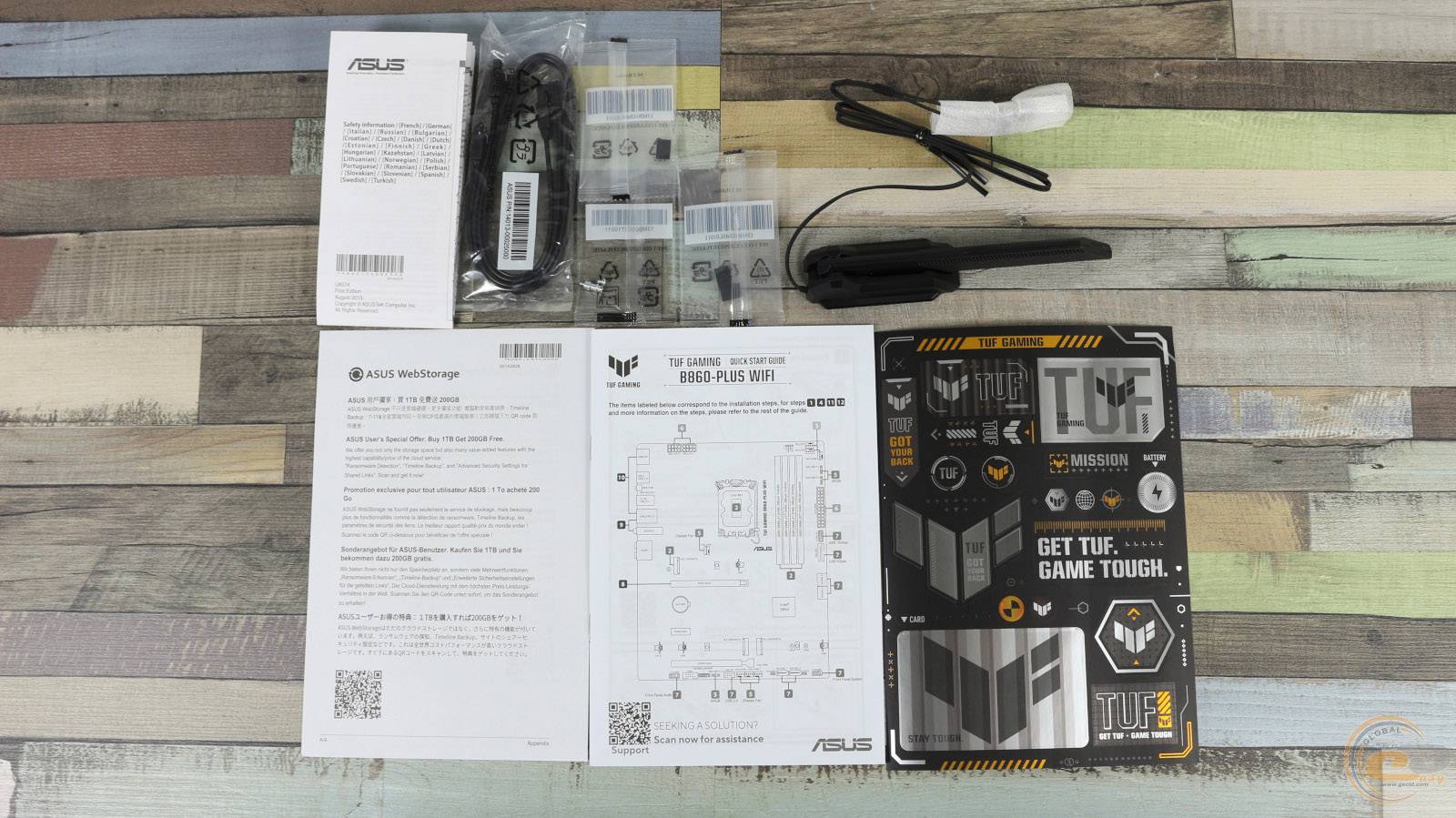

У комплекті постачання материнської плати присутні:

• два SATA-кабелі (один з них – кутовий);
• гвинт для кріплення M.2-накопичувача;
• дві гумові проставки для M.2-накопичувачів;
• комбінована антена для Wi-Fi-модуля з магнітним кріпленням;
• набір наліпок TUF GAMING;
• посібники для користувача;
• брошура ASUS WebStorage.

Дизайн та особливості плати

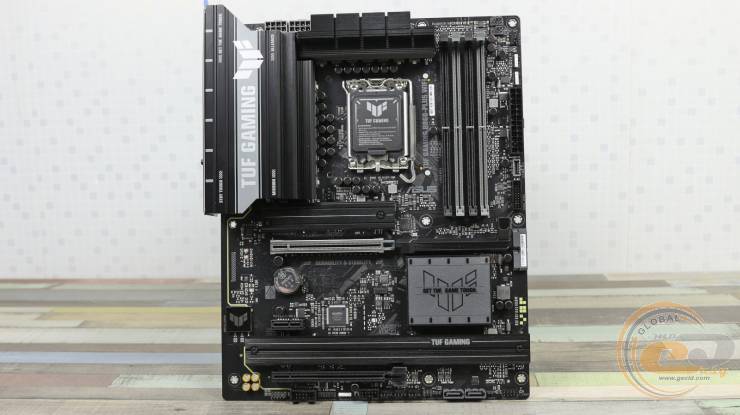

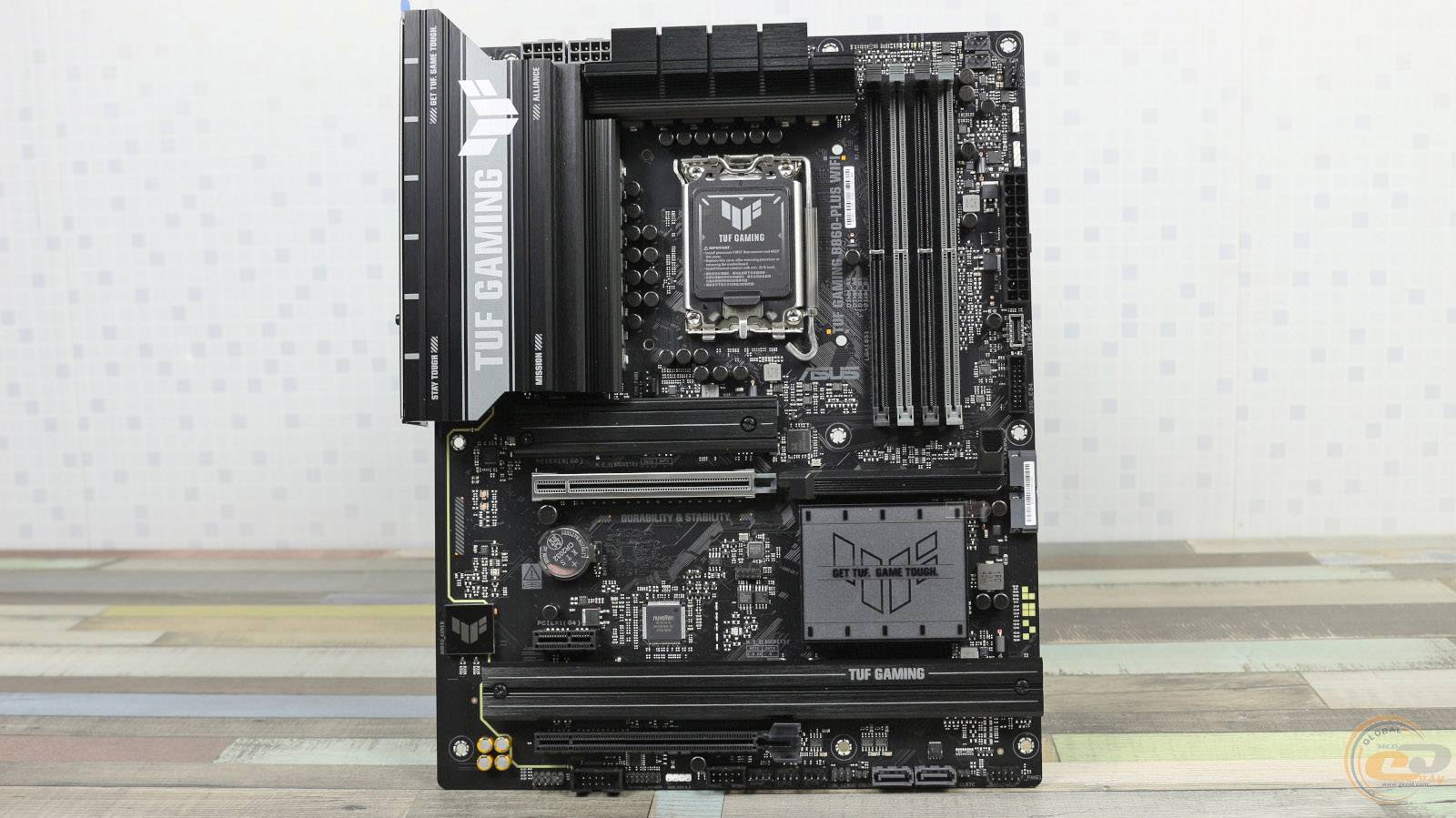

Шестишарова материнська плата ASUS TUF GAMING B860-PLUS WIFI виконана у форм-факторі ATX та оформлена у чорно-сірих тонах. Вона хоч і продовжує загальну концепцію плат серії TUF, але фірмових жовтих вкраплень тут майже немає. Одразу бачимо гарний момент: роз’єми M.2 без радіаторів на платі відсутні.

Діоди RGB-підсвітки, що отримала назву Aura Edge, розташовані ближче до нижньої частини правого краю плати. У програмному забезпеченні ASUS AURA можна обрати бажаний колір підсвічування та один із семи світлових ефектів, а також провести синхронізацію з іншими компонентами системи. Для створення окремої ілюмінації за допомогою світлодіодних стрічок доступні три роз'єми Addressable Gen 2.

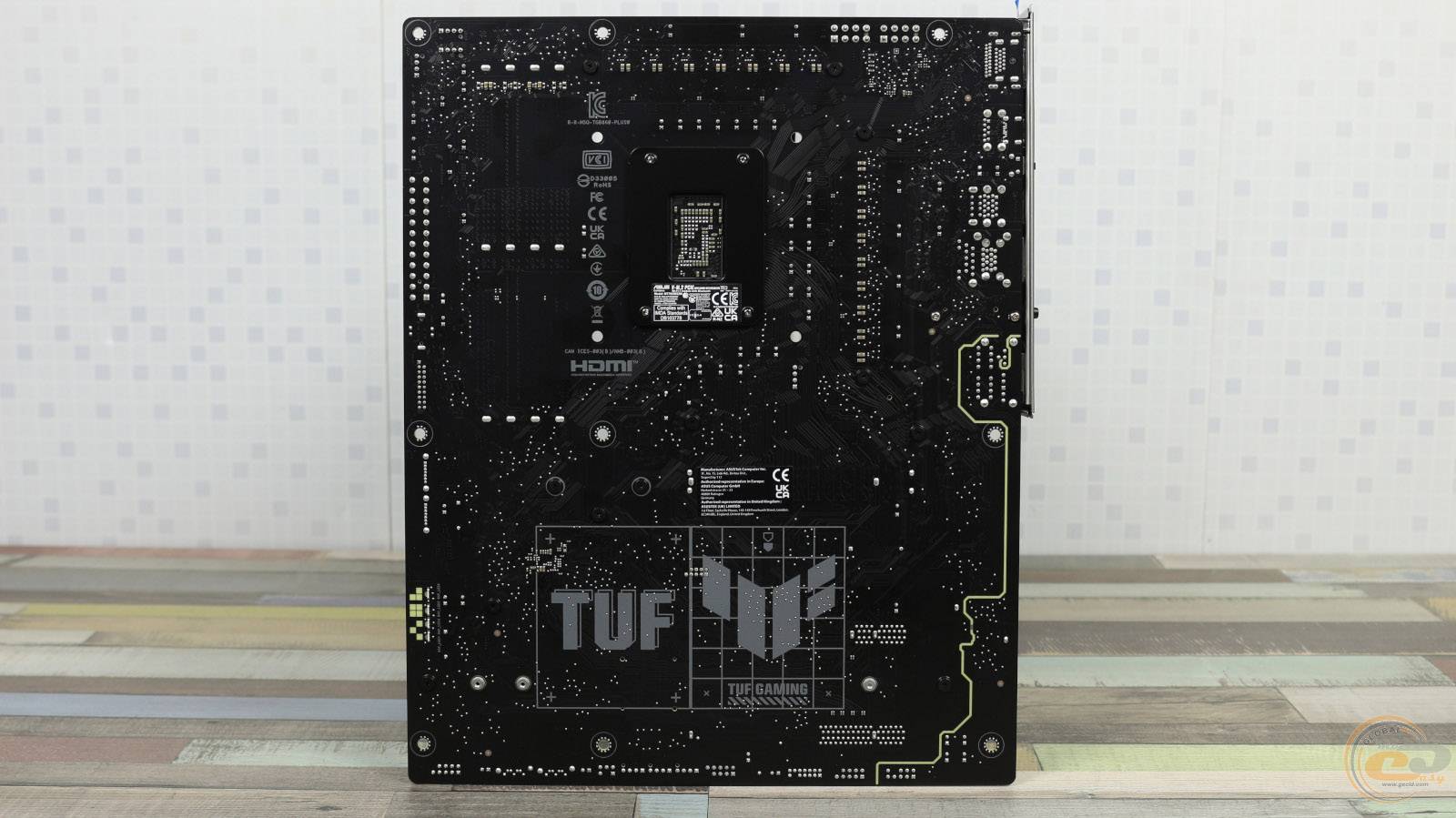

Зворотна сторона плати, окрім невеликої стилізованої назви серії та логотипу, розмістила на собі стандартну опорну пластину процесорного роз’єму та гвинти кріплення радіаторів.

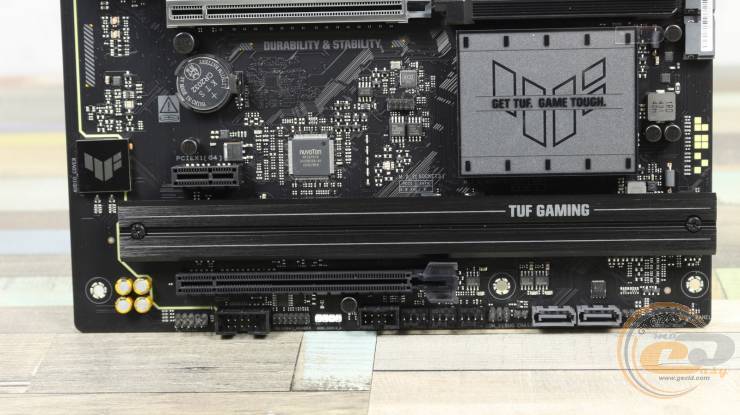

На нижній частині фронтальної панелі ASUS TUF GAMING B860-PLUS WIFI знаходяться: колодки підключення аудіороз'ємів передньої панелі та COM-порту, роз'єм Thunderbolt (USB4), колодка для ARGB світлодіодної стрічки, роз’єми контролера налаштування та датчику відкриття корпуса, контакти скидання BIOS, а також колодка підключення кнопок та індикації фронтальної панелі. Тут же розміщена колодка для активації портів USB 2.0 та два вертикальні порти SATA III.

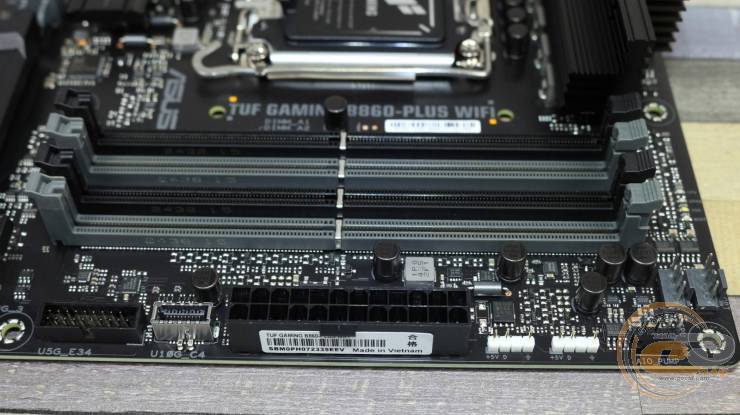

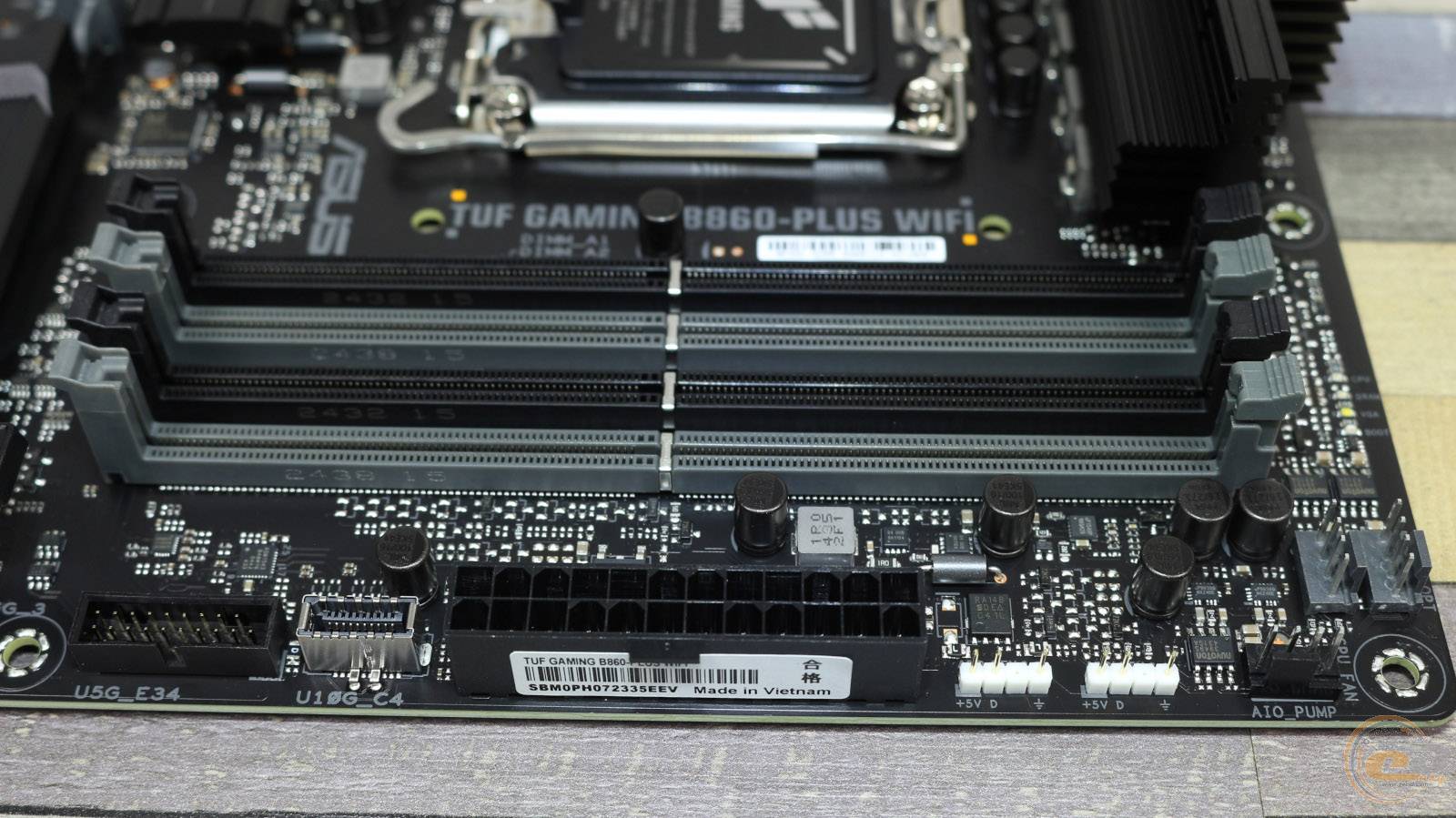

Ближче до верхнього кута материнської плати є два роз'єми для ARGB світлодіодної стрічки та діагностичні індикатори. На правому краю ASUS TUF GAMING B860-PLUS WIFI нас зустрічає по одному роз’єму для підключення портів USB 3.2 Gen 2 Type-C та USB 3.2 Gen 1.

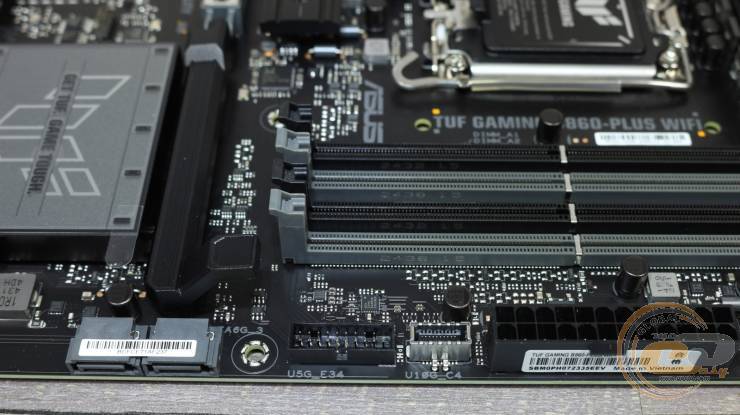

Поруч з ними розпаяні два горизонтальні порти SATA III.

DIMM-слотів для встановлення модулів оперативної пам’яті стандарту DDR5 тут чотири. Для спрощення монтажу фіксатори присутні лише з одного боку. Підтримуються модулі з частотою до 8666+ МГц, а максимальний загальний об’єм може досягати 256 ГБ.

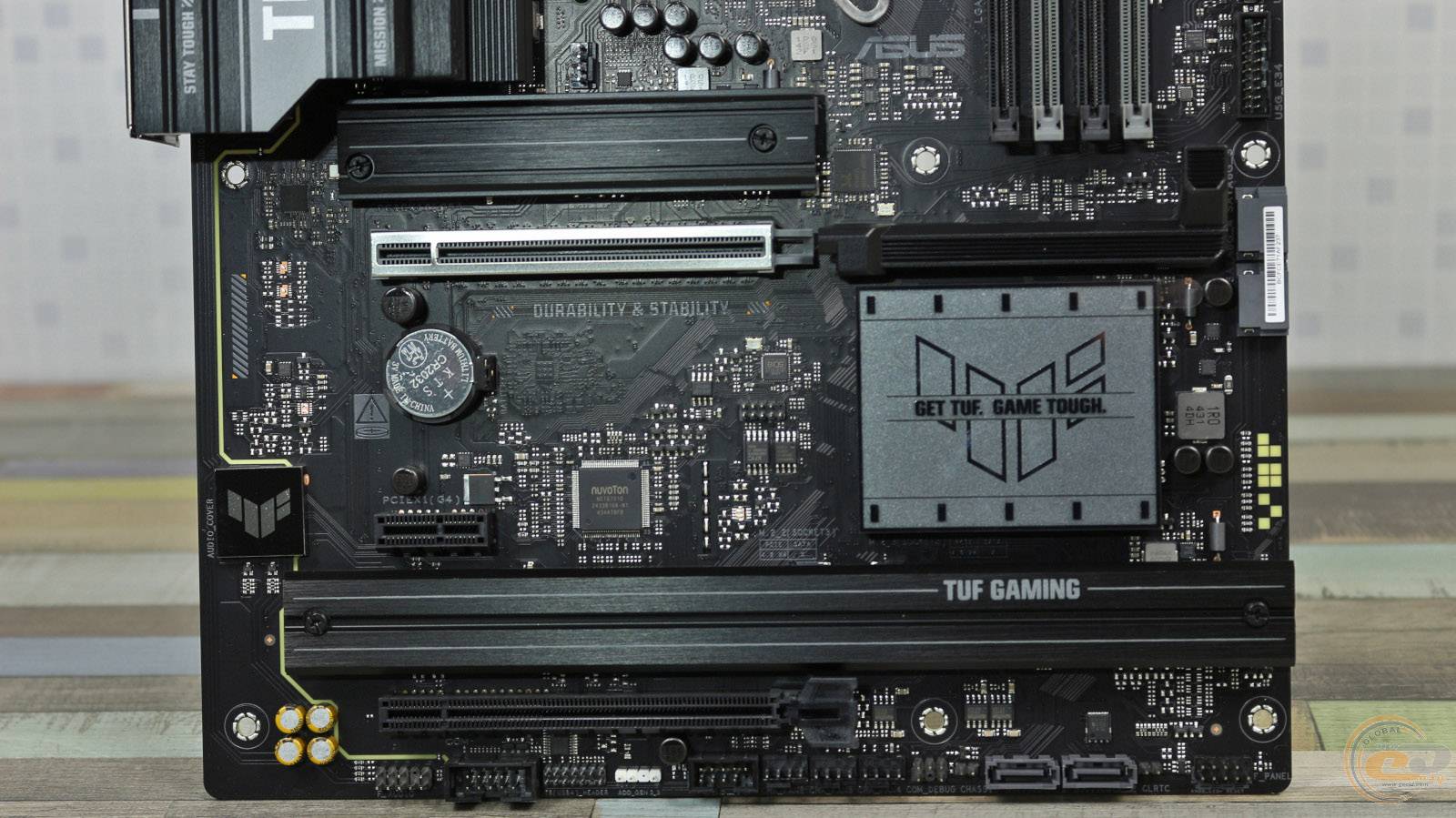

Розширити функціонал ASUS TUF GAMING B860-PLUS WIFI допоможуть три слоти:

1. PCI Express 5.0 x16;
2. PCI Express 4.0 x1;
3. PCI Express 4.0 x16 (x4).

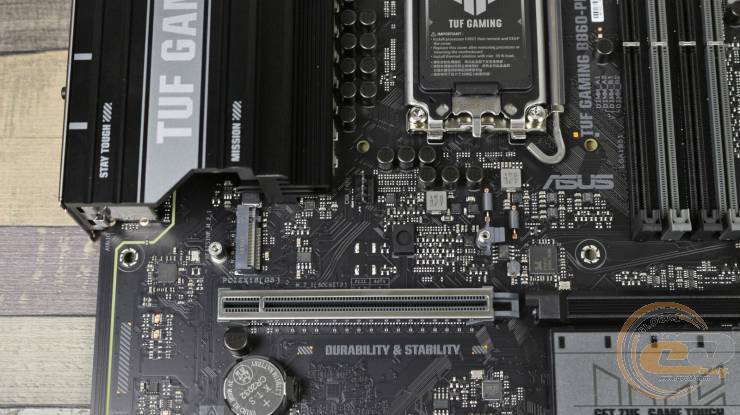

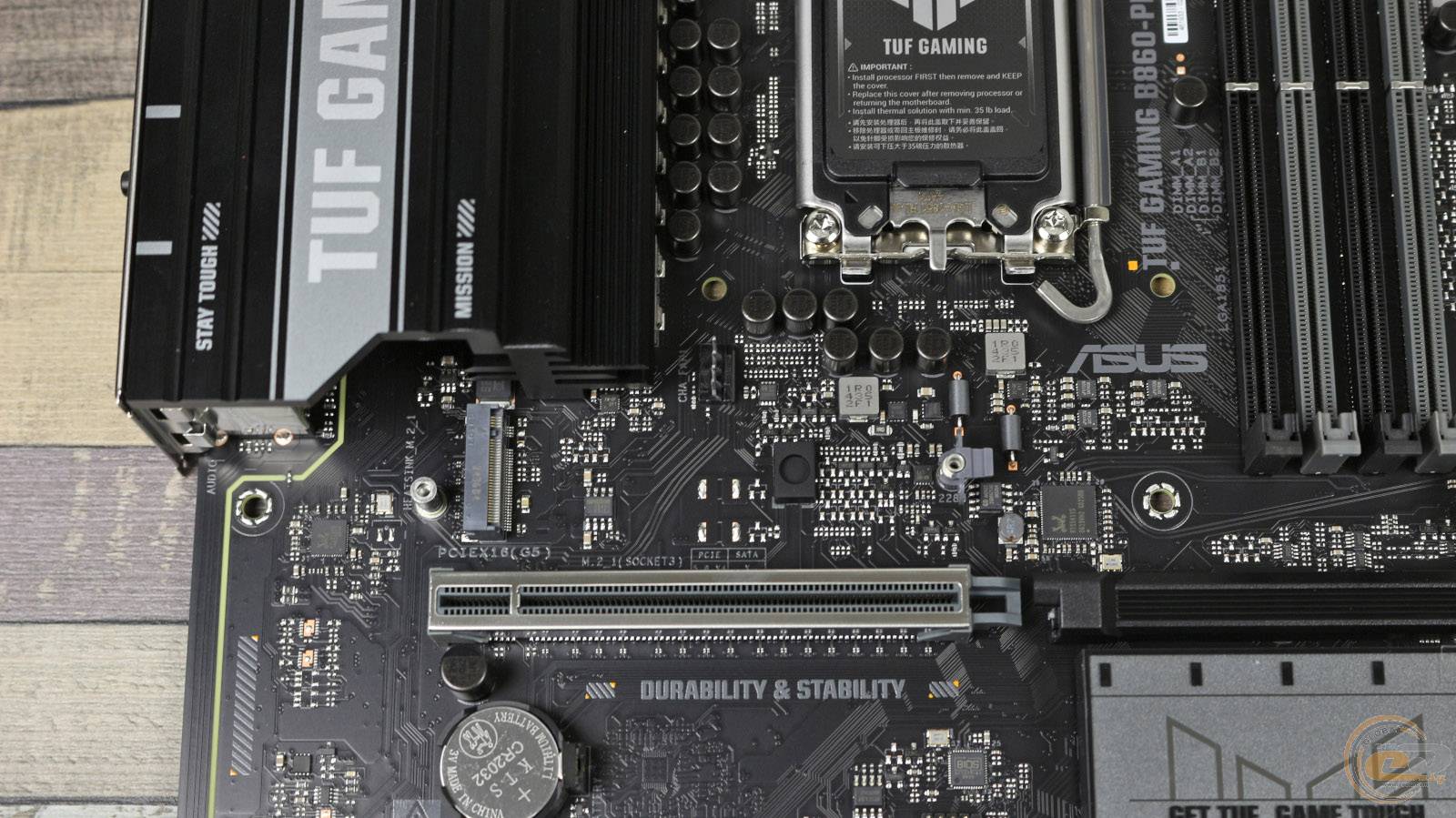

Тільки верхній слот підсилений металевим кожухом SafeSlot, що забезпечує посилену фіксацію відеокарти,. Він отримав 16 ліній стандарту PCIe 5.0. Для полегшення виймання відеокарти маємо довгу ніжку фіксатора Q-Release. Двох інших слотів повинно вистачити для під’єднання додаткових карт розширення.

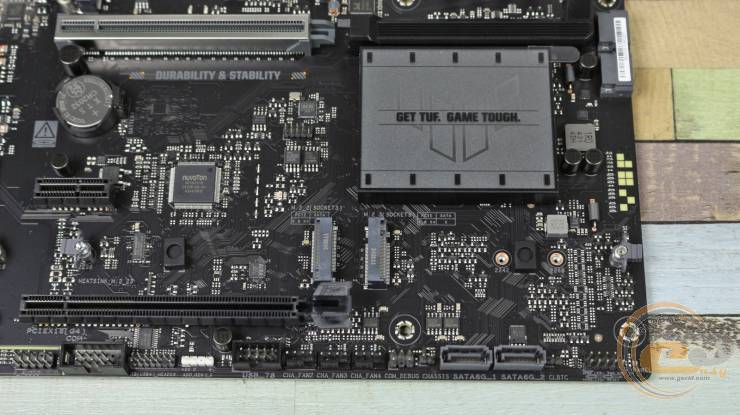

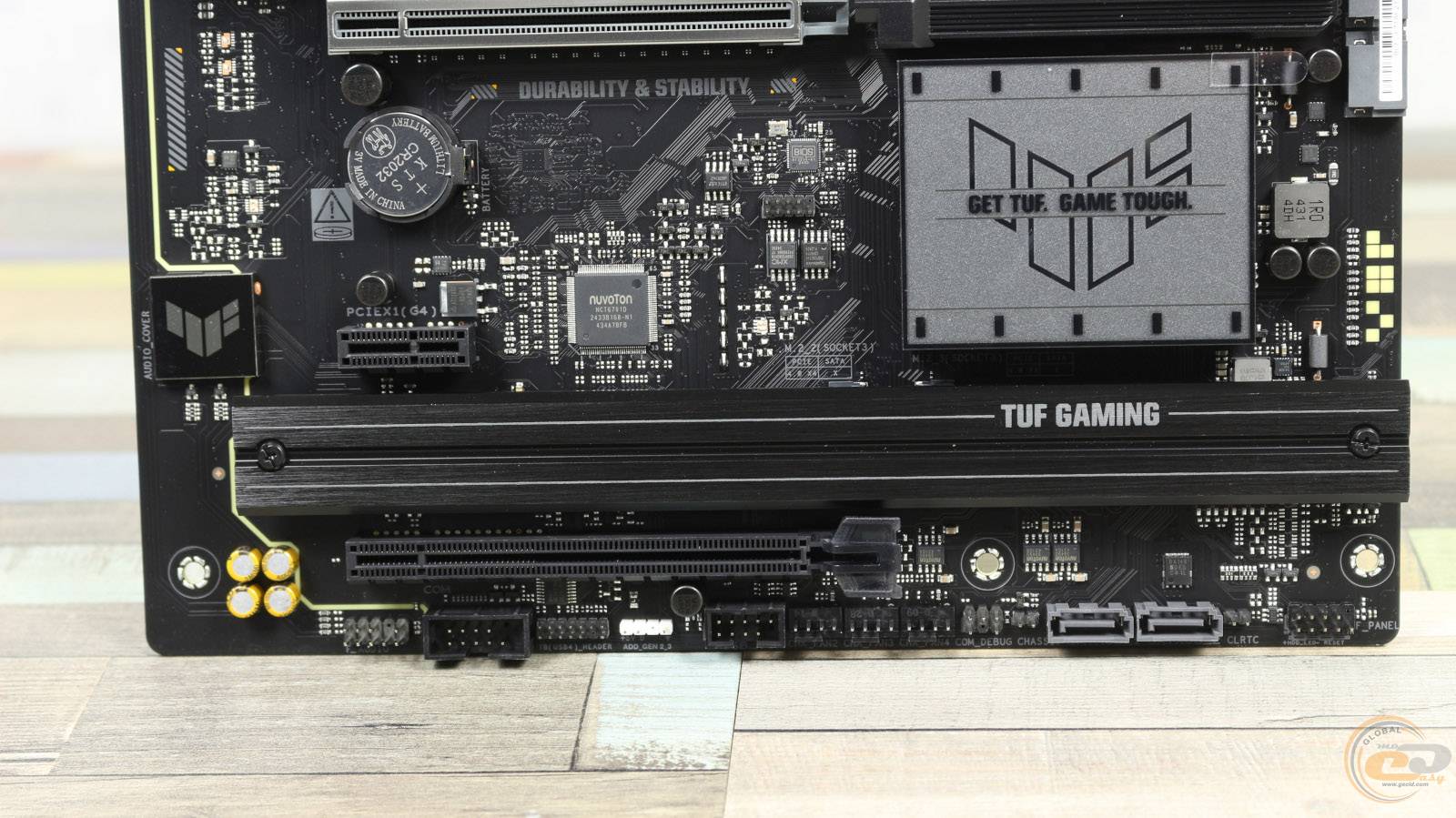

Оскільки батарейка CMOS знаходиться під слотом PCI Express 5.0 x16 – після встановлення типової габаритної відеокарти доступу до неї вірогідніше всього не буде.

Материнська плата ASUS TUF GAMING B860-PLUS WIFI оснащена трьома слотами для M.2-накопичувачів. Верхній підтримує режим PCIe 5.0 x4, а інші працюють у режимі PCIe 4.0 x4. Для безгвинтового монтажу накопичувачів формату 2280 та 22110 наявні зручні фіксатори Q-Latch.

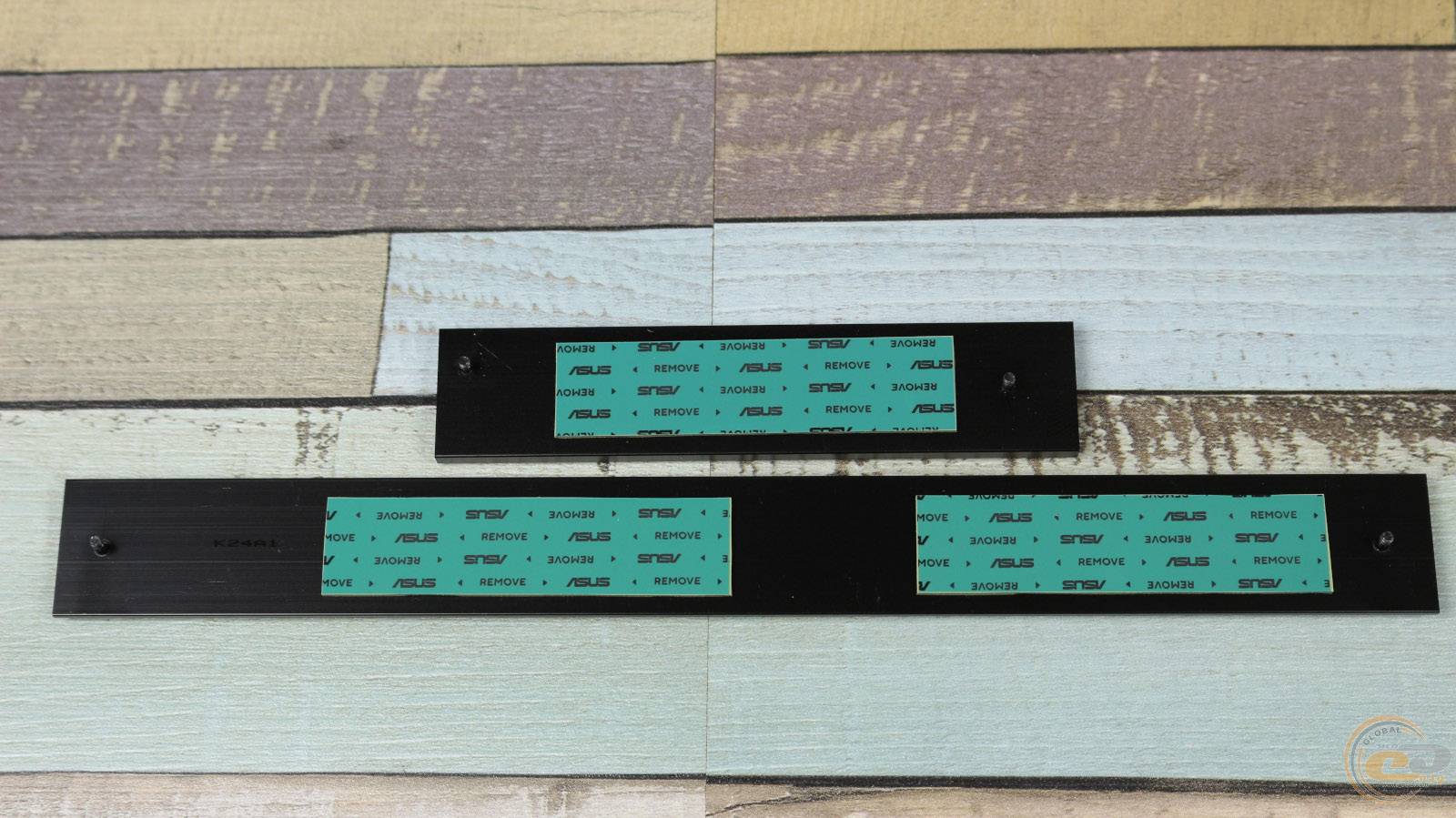

Охолоджувати їх усіх будуть два окремих радіатори (один з яких значно подовжений та буде задіяний одразу для двох накопичувачів), що фіксуються на платі гвинтами. На звороті радіаторів розмістилися термопрокладки форм-фактору 2280.

Не забувайте і за можливість розширення дискової підсистеми за рахунок чотирьох вищезгаданих роз’ємів SATA 6 Гбіт/с.

У материнської плати ASUS TUF GAMING B860-PLUS WIFI система охолодження складається з таких елементів: масивного радіатора на чипсеті, двох радіаторів на M.2-накопичувачувачах та пари алюмінієвих радіаторів на елементах підсистеми живлення.

Тестування 65-ватного (TDP у режимі Turbo Boost досягає 121 Вт) 14-ядерного Intel Core Ultra 5 235 при температурі навколишнього середовища 20°С дозволило отримати такі температурні показники основних елементів цієї плати:

• радіатор охолодження чипсета — 42°C;
• верхній радіатор охолодження елементів підсистеми живлення — 38°C;
• боковий радіатор охолодження елементів підсистеми живлення — 38°C;
• дроселі зверху — 39°C;
• дроселі збоку — 39°C.

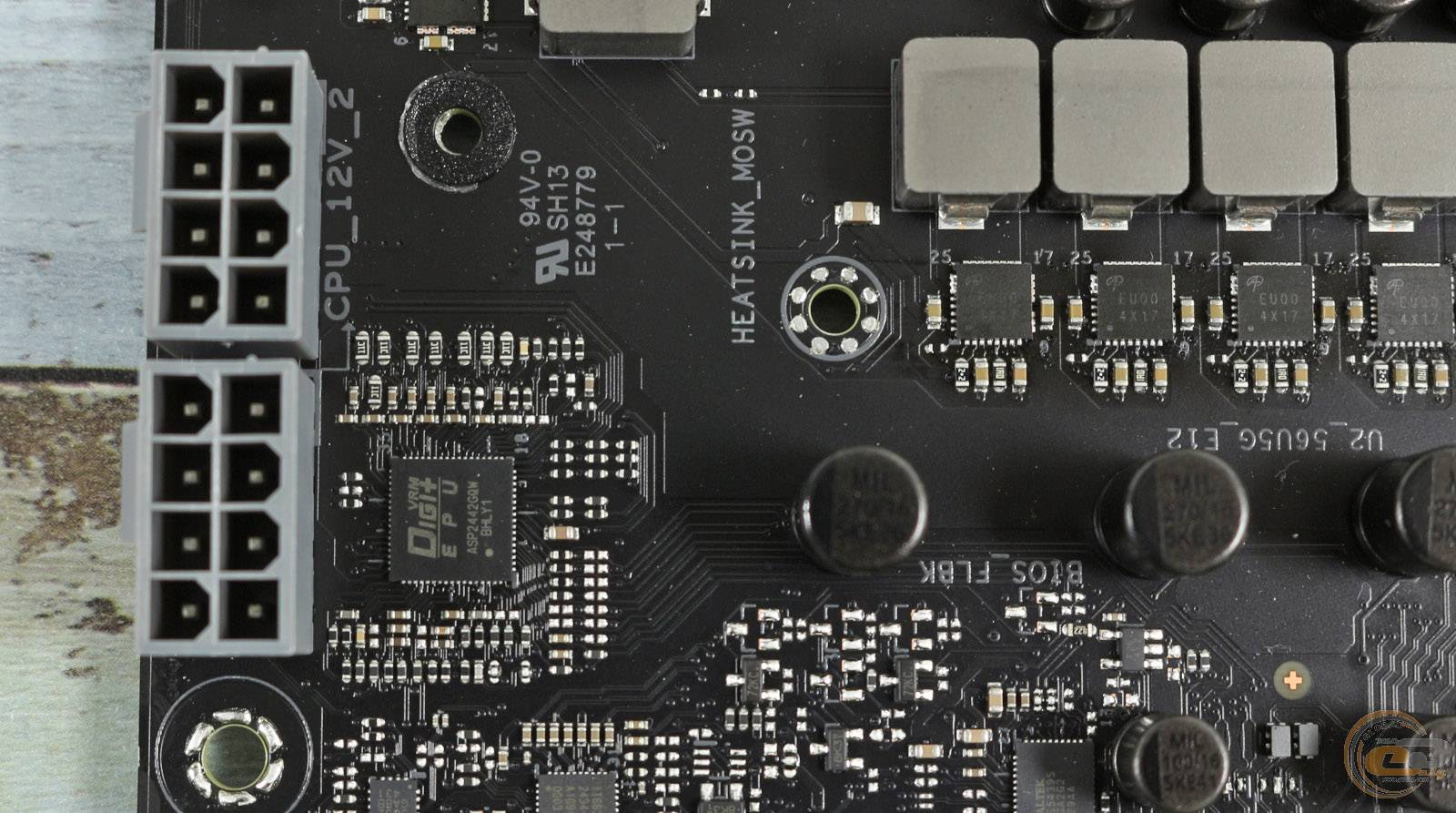

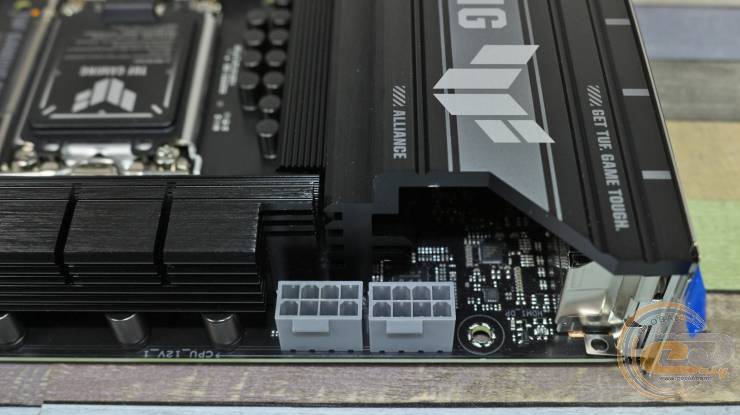

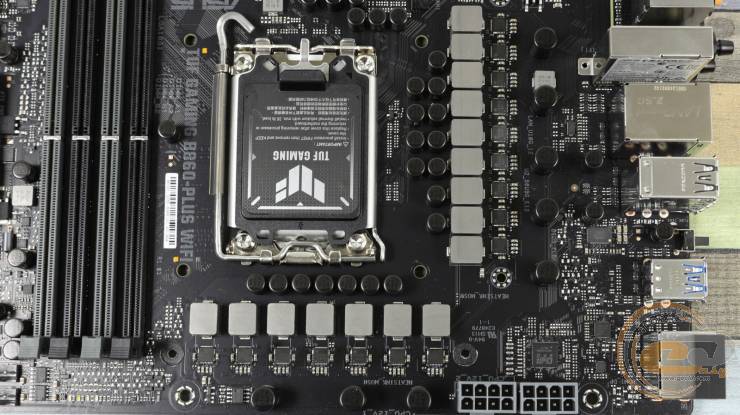

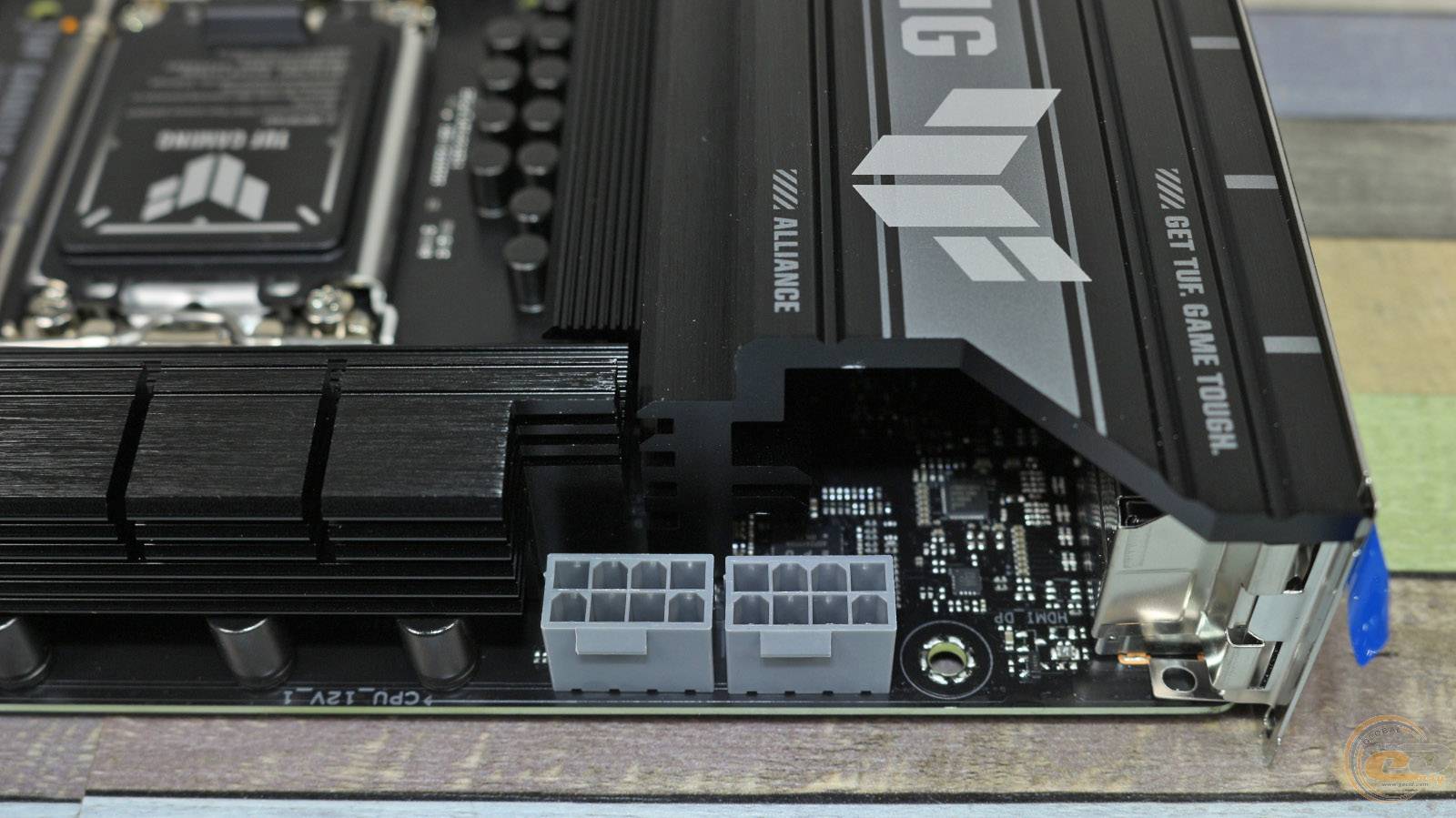

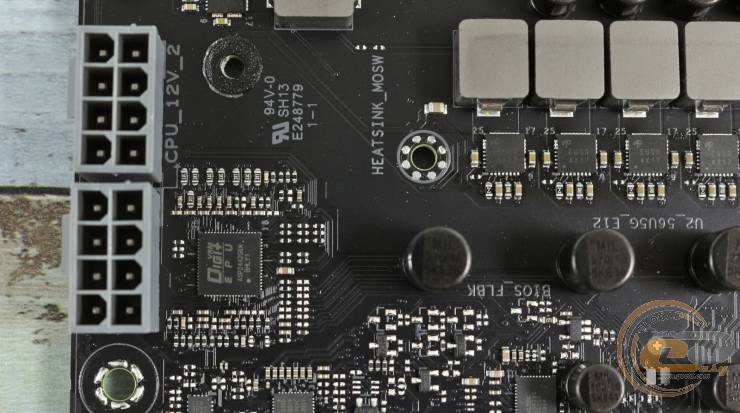

Два 8-контактні роз'єми ATX12V дозволять користувачу не обмежувати у живленні будь-яку модель Intel Core Ultra Processors (Series 2). ASUS TUF GAMING B860-PLUS WIFI отримала 12 (80 А) + 1 (80 А) + 2 (80 А) + 1 (80 А)-фазну схему живлення.

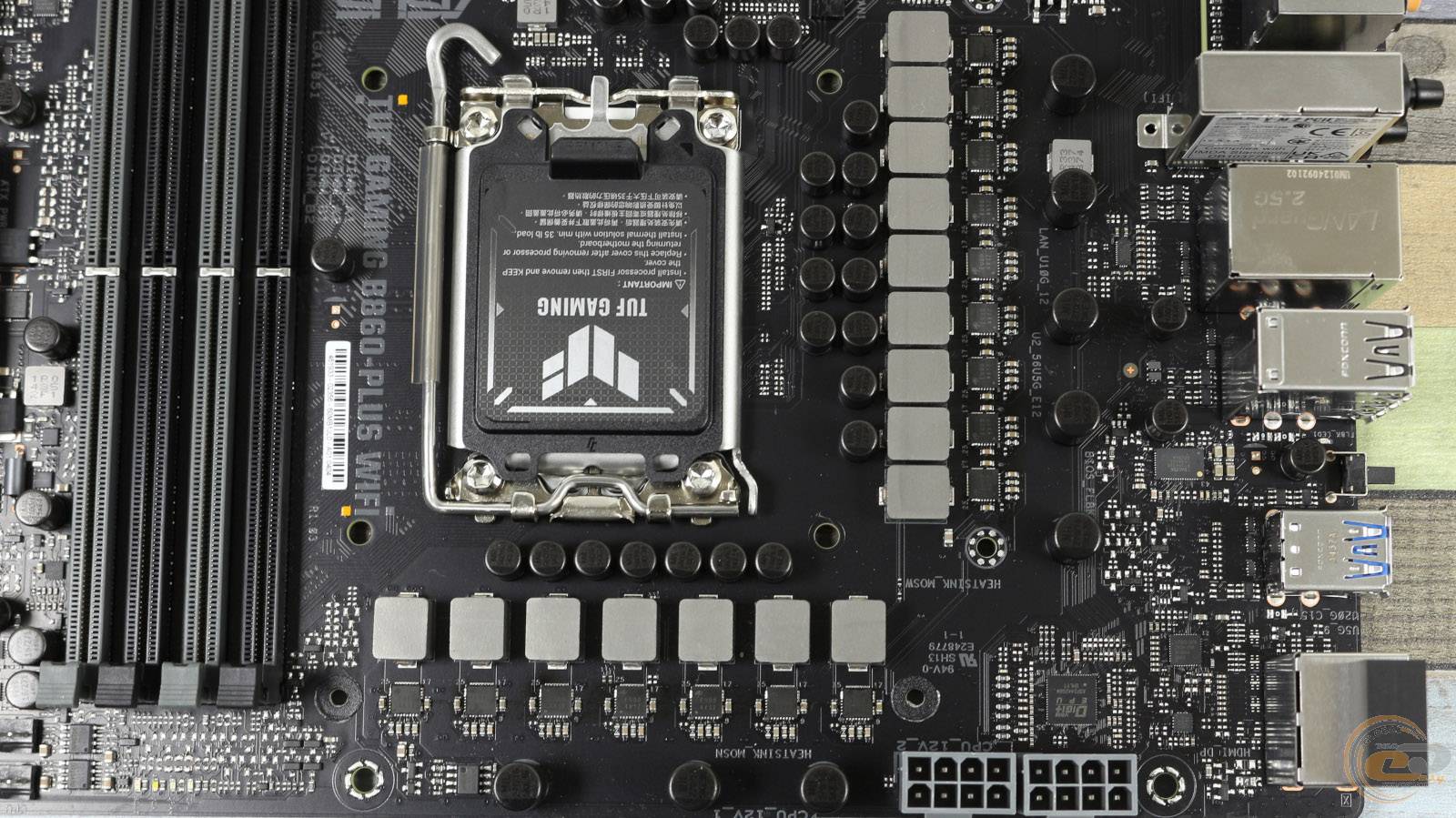

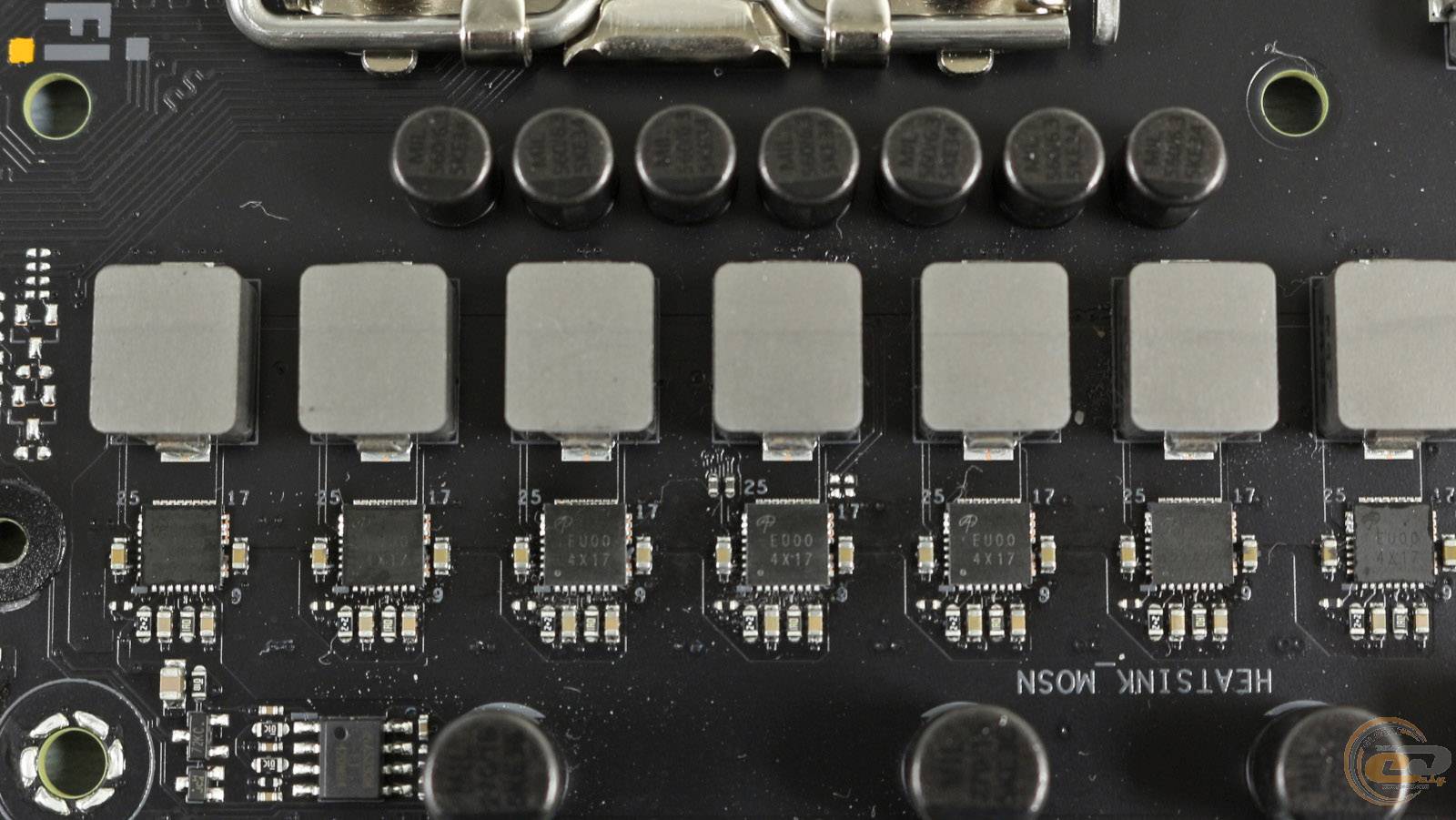

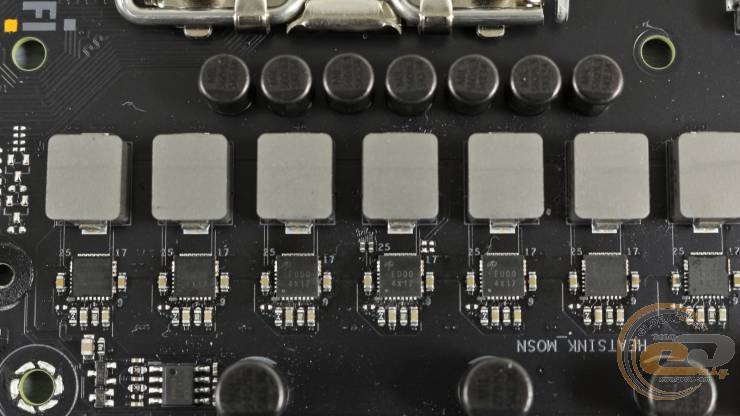

Елементна база плати складається з твердотільних конденсаторів, феритових дроселів, а також шістнадцяти мікросхем Alpha and Omega Semiconductor AOZ53071QI (80 А).

Підсистема живлення процесорних ядер керується ШІМ-контролером Digi+ ASP2442GQW.

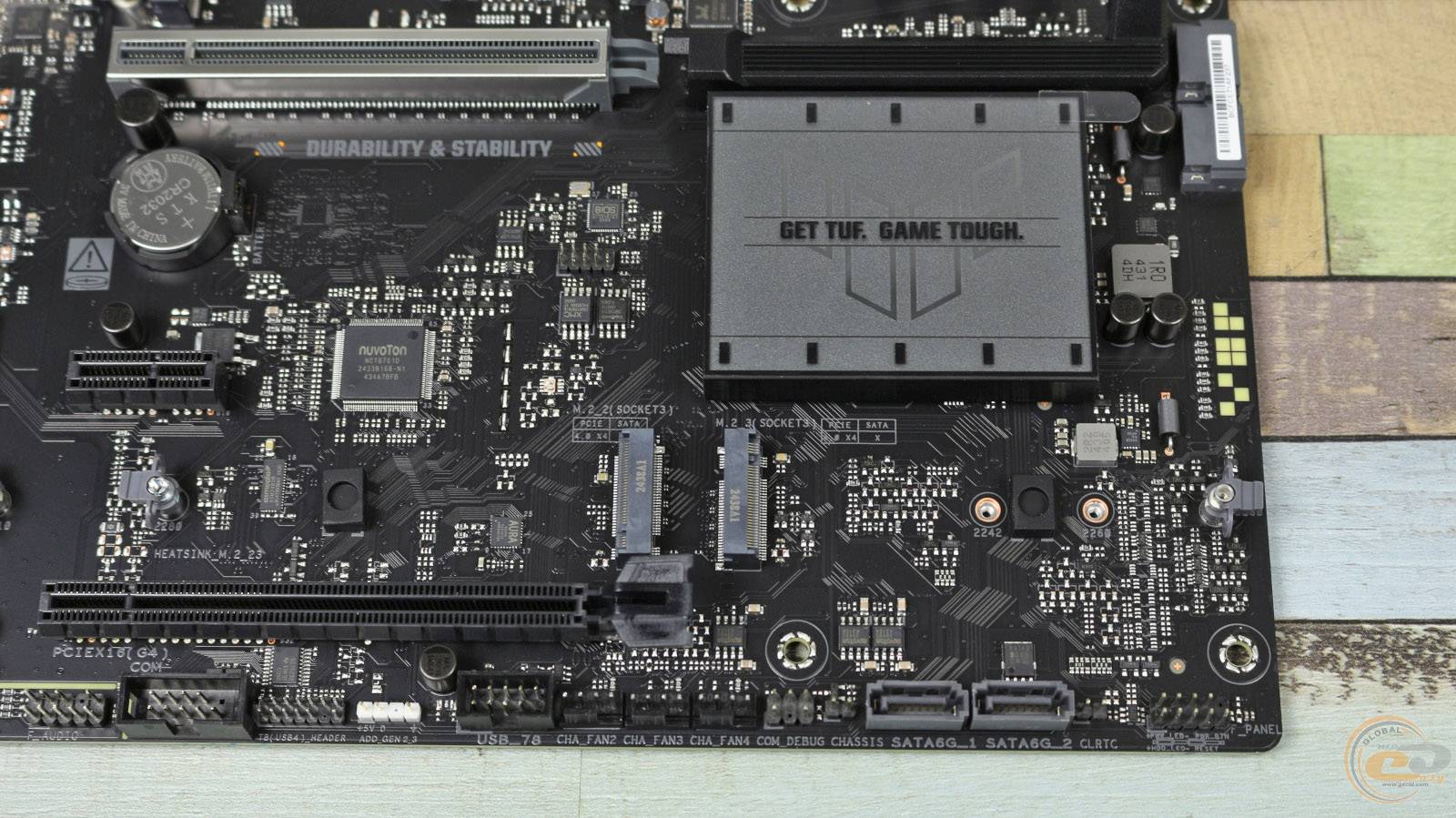

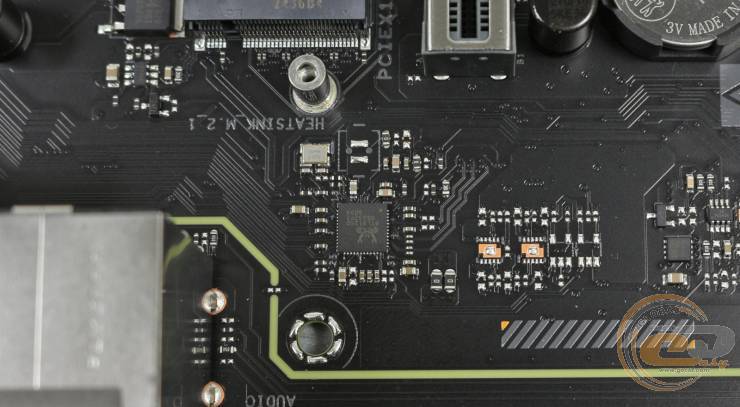

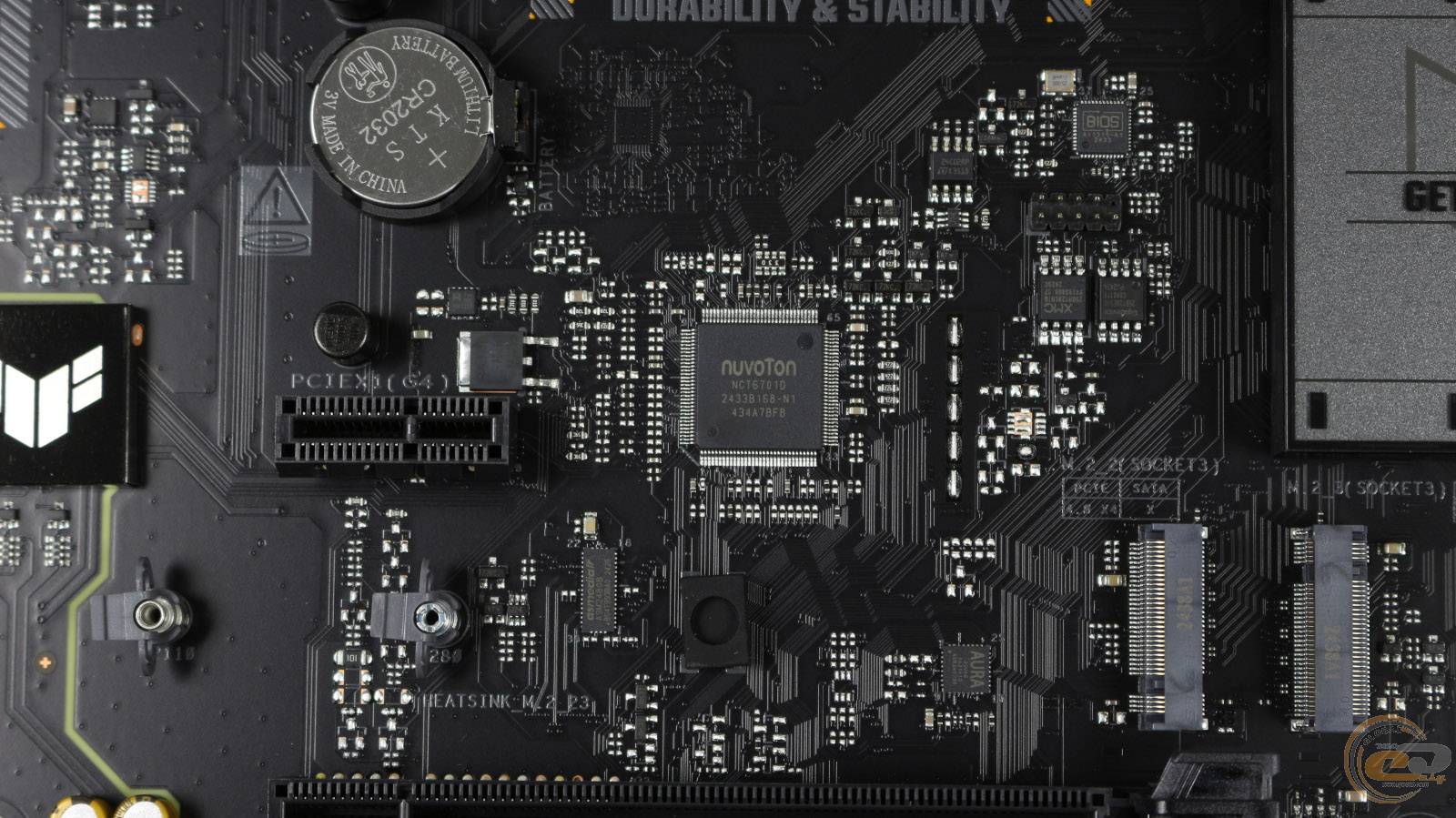

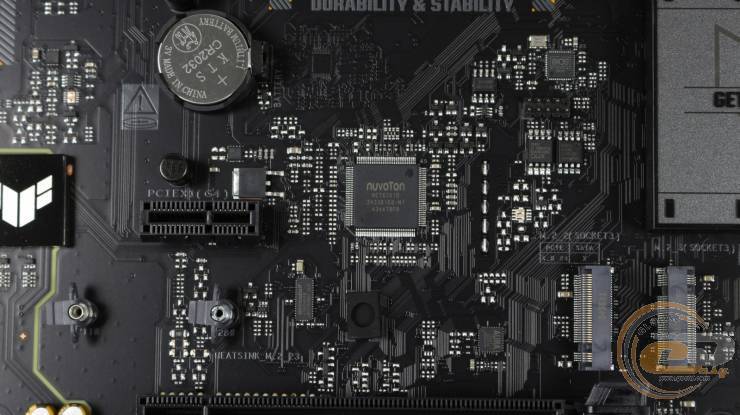

Мультиконтролер на платі представлений мікросхемою NUVOTON NCT6701D.

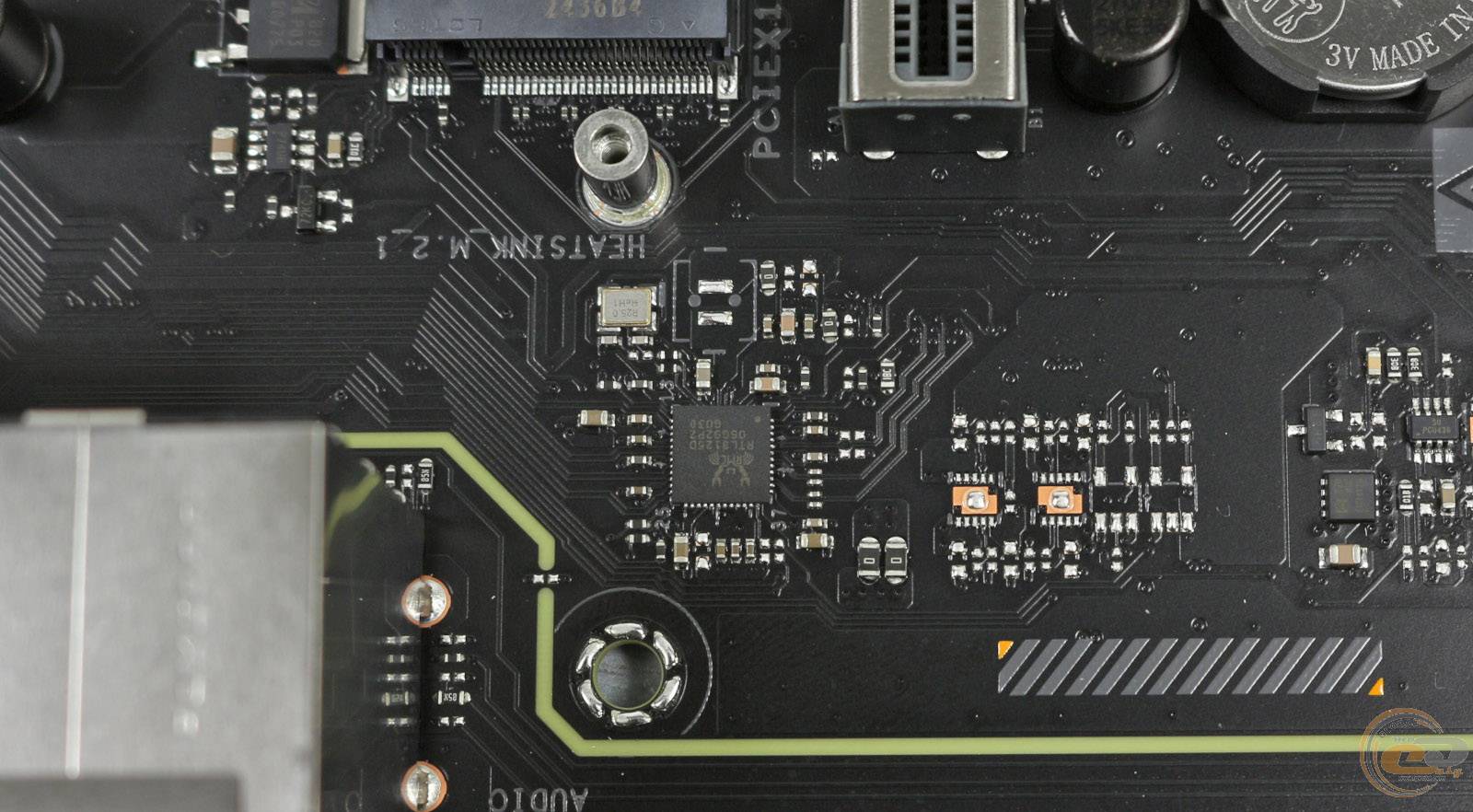

Підтримку мережевих з'єднань забезпечує LAN-контролер Realtek RTL8125D, здатний передавати інформацію зі швидкістю до 2,5 Гбіт/с.

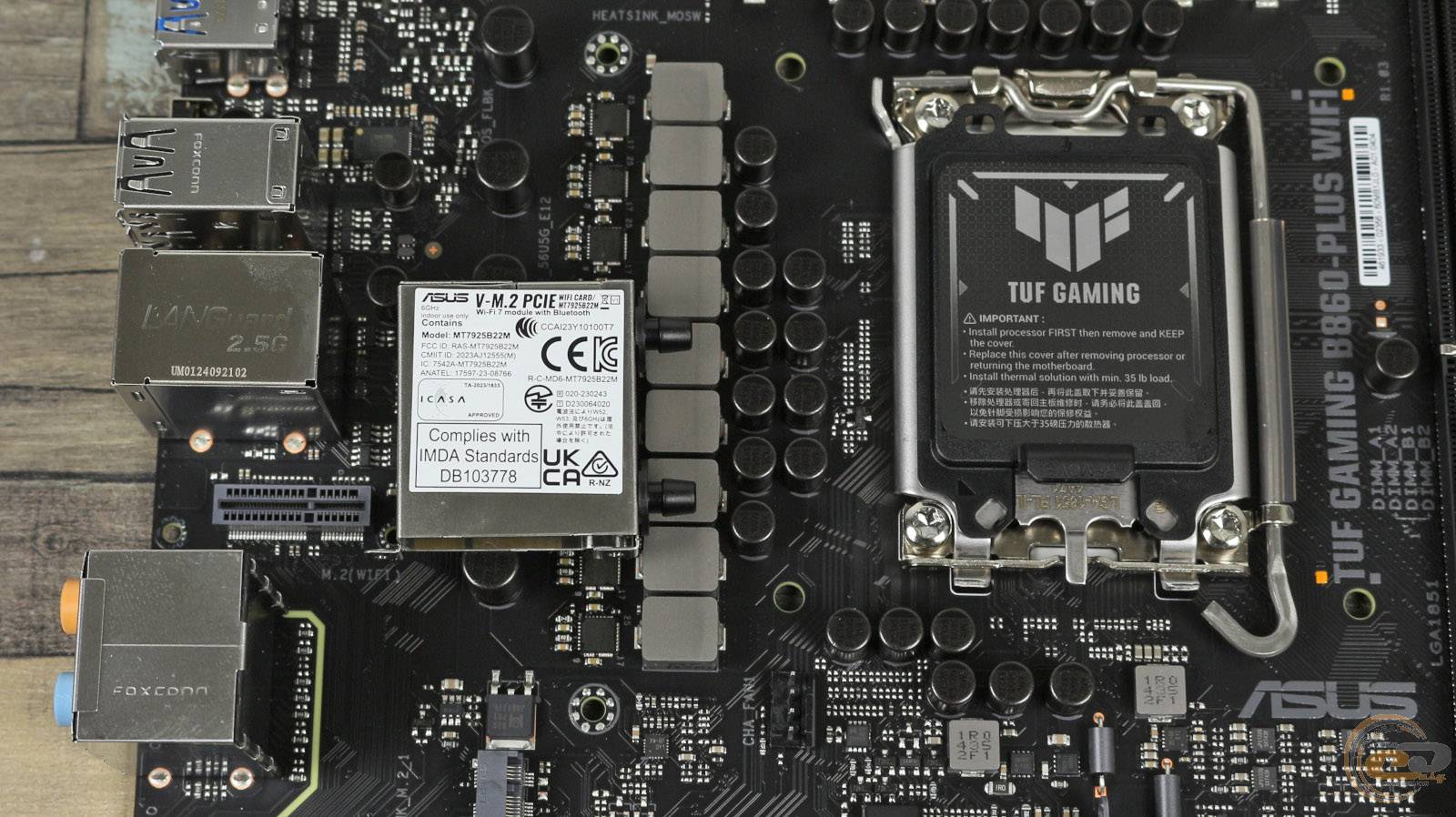

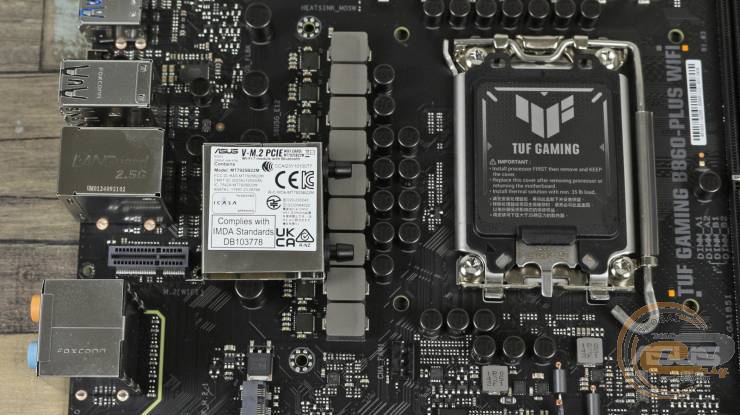

За роботу Wi-Fi 7 та Bluetooth 5.4 відповідає MediaTek Wi-Fi 7 MT7925 (модель: MT7925B22M). Він працює у трьох частотних діапазонах - 2.4, 5 і 6 ГГц. Ця модель може використовувати тільки канал шириною до 160 МГц замість 320 МГц, характерних саме для Wi-Fi 7. Максимальна пропускна здатність при цьому достатньо висока та досягає до 2,9 ГБіт/с, що трохи краще за можливості Wi-Fi 6E.

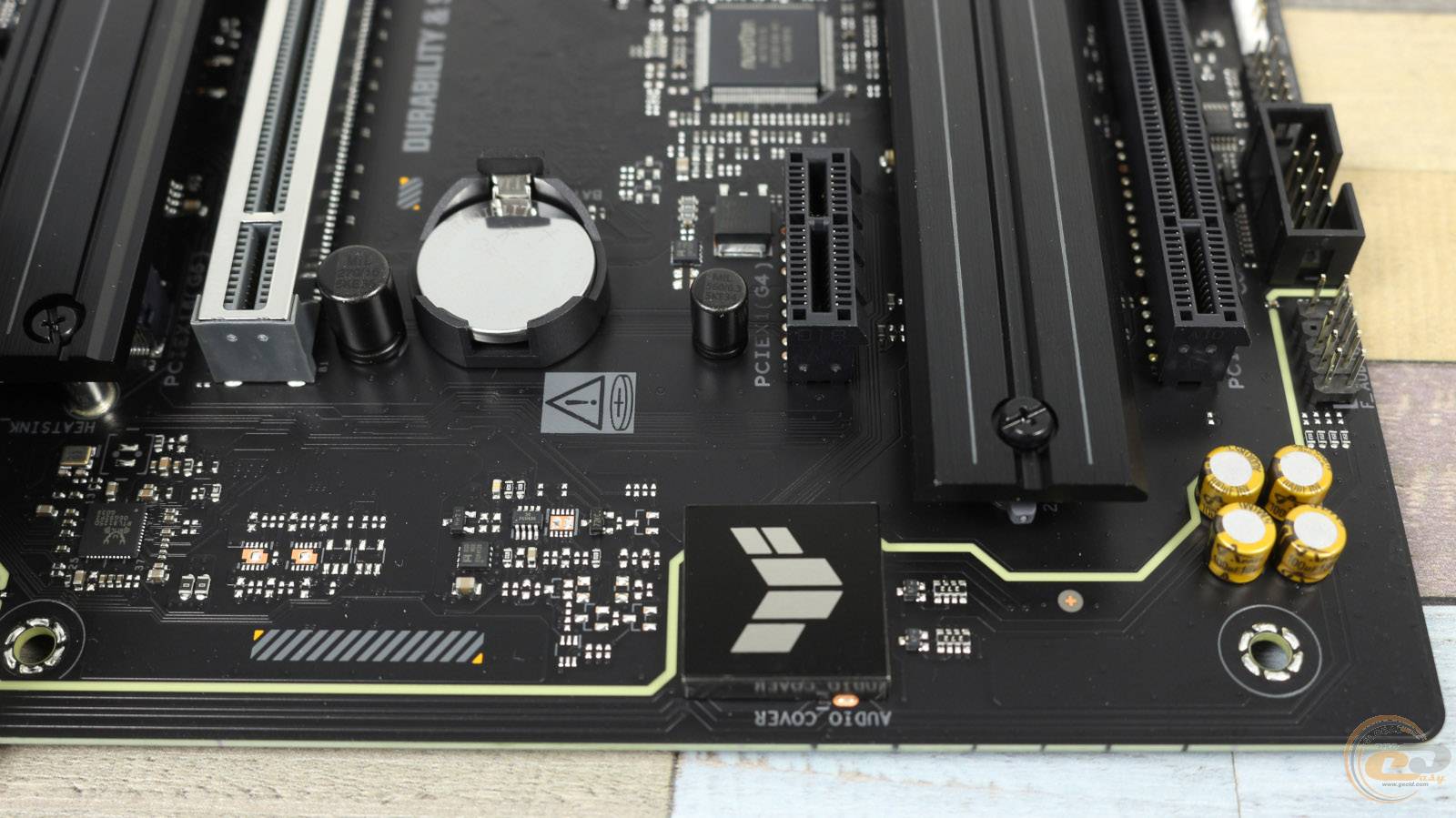

Зона аудіо відокремлена від основної частини текстоліту і представлена 7,1-канальним HDA-кодеком Realtek ALC897 та високоякісними аудіоконденсаторами. Щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека.

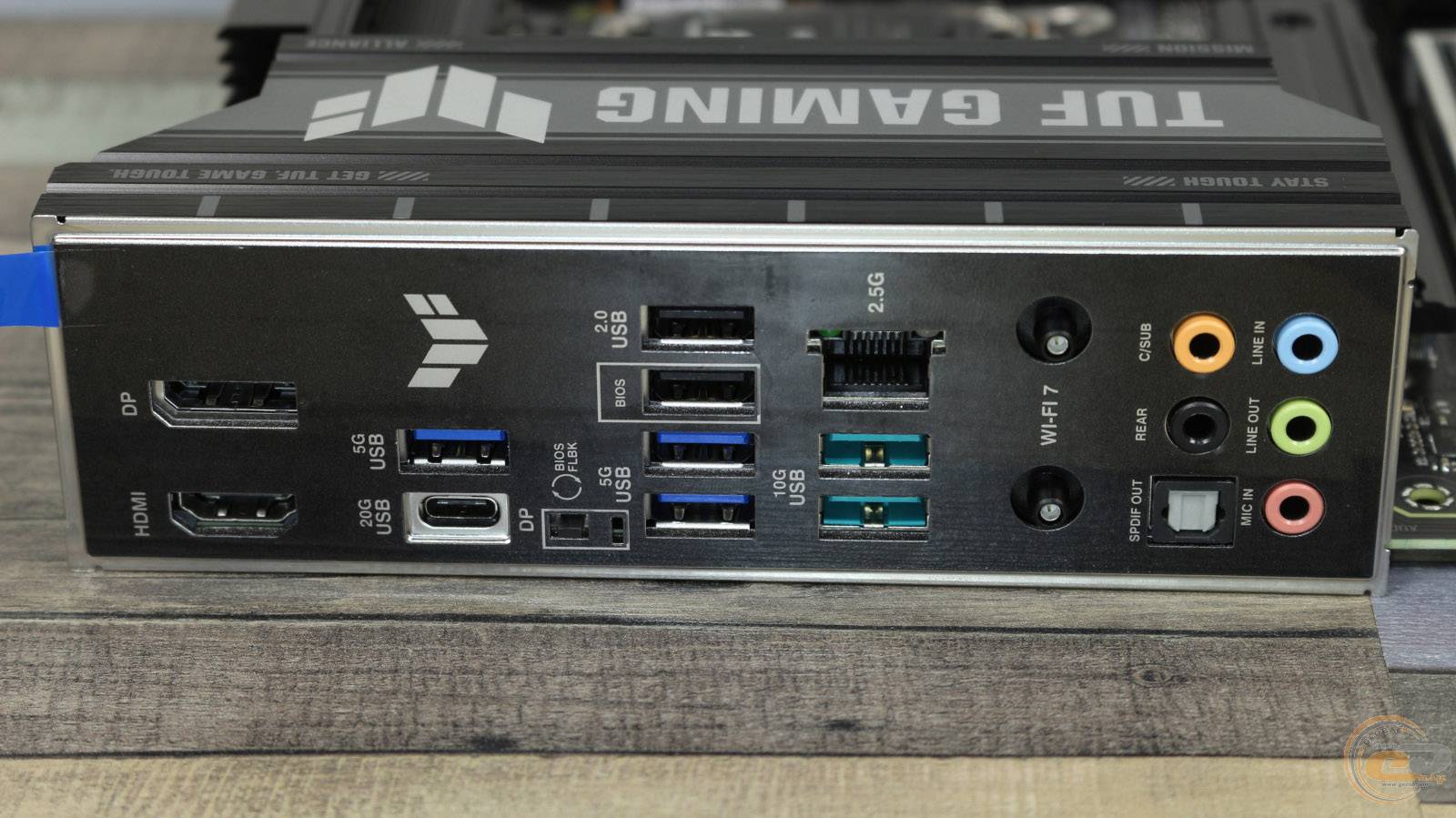

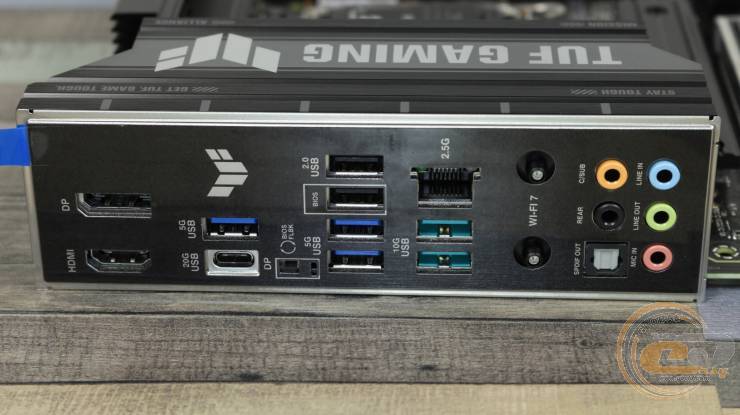

На інтерфейсній панелі ASUS TUF GAMING B860-PLUS WIFI користувача зустріне такий набір портів та кнопок:

• 1 x HDMI 2.1;
• 1 x DisplayPort 1.4;
• 1 x USB 3.2 Gen 2x2 (Type-C);
• 3 x USB 3.2 Gen 1 (Type-A);
• 1 x кнопка оновлення BIOS;
• 2 x USB 2.0;
• 2 x USB 3.2 Gen 2 (Type-A);
• 1 x RJ45;
• 2 x конектори антен WI-FI;
• 1 x Optical S/PDIF вихід;
• 5 x аудіопорти.

Для реалізації додаткового активного охолодження на материнській платі присутні сім 4-контактних роз’ємів з підтримкою ШІМ-регулювання швидкості. Два з них слугують для системи охолодження CPU, один призначений для під’єднання водоблоку РСО, а чотири інших будуть корисними для живлення корпусних вентиляторів.

UEFI BIOS

ASUS TUF GAMING B860-PLUS WIFI отримала сучасний завантажувач на основі графічного інтерфейсу UEFI. Він пропонує два основних сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками.

Пункт «Q-Dashboard» у правому нижньому куті схематично покаже усі під’єднані до материнської плати пристрої.

Як і раніше, моніторити систему, управляти підсвічуванням та здійснювати налаштування можна безпосередньо із ОС за допомогою програми Armoury Crate.

Частоти процесора і пам’яті, та можливості розгону

Мінімальна частота тестового процесора Intel Core Ultra 5 235 у простої складала 400 МГц.

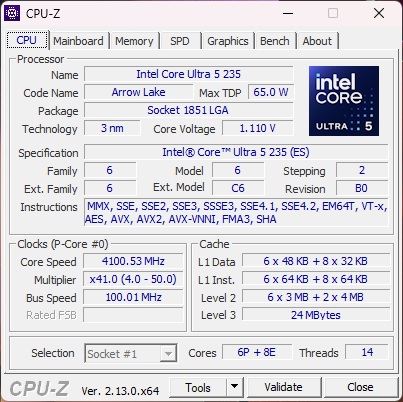

Під час стрес-тесту CPU-Z Stress Test частота шести високопродуктивних ядер зростала до 4,1 ГГц за напруги 1,110 В.

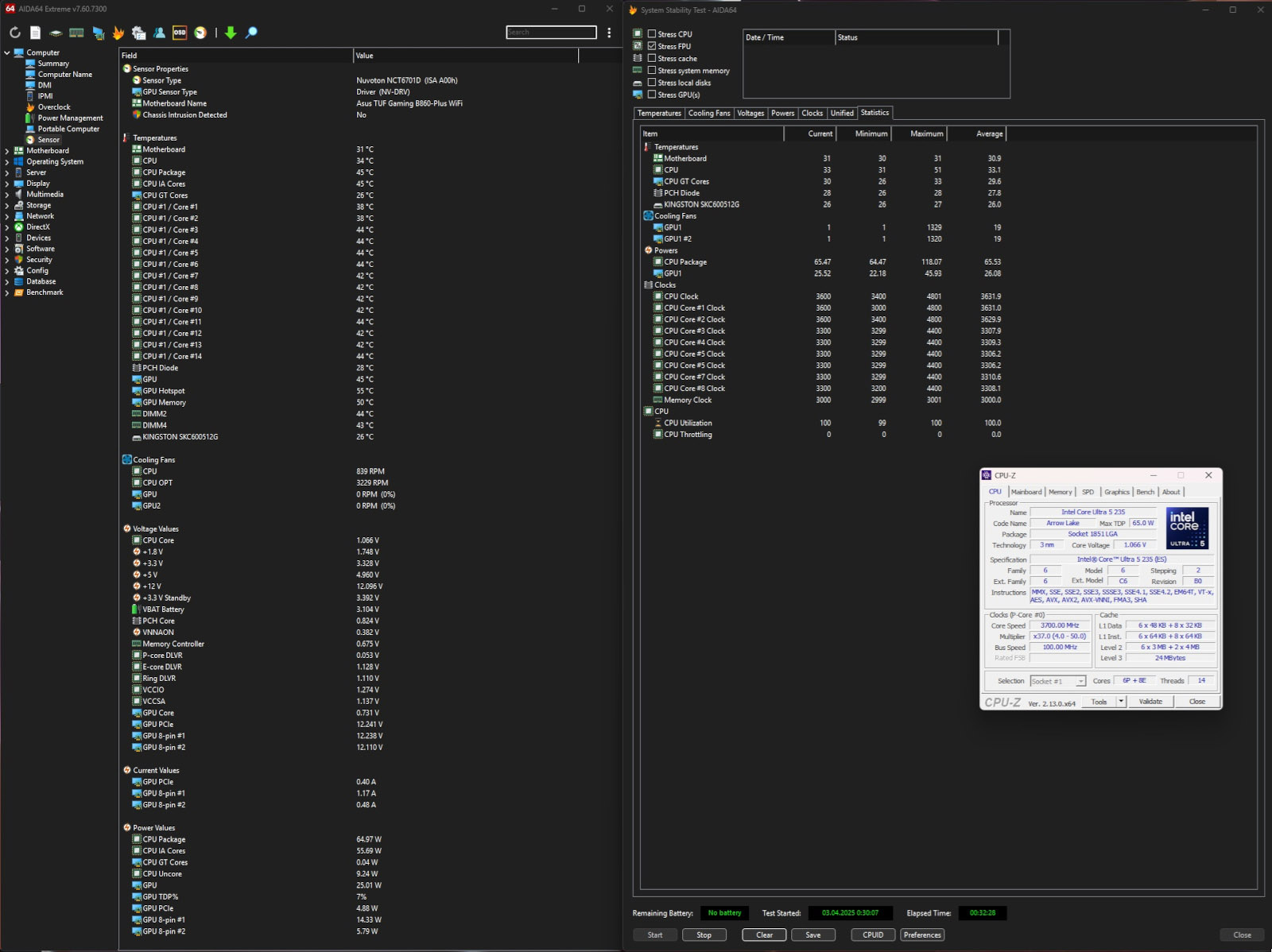

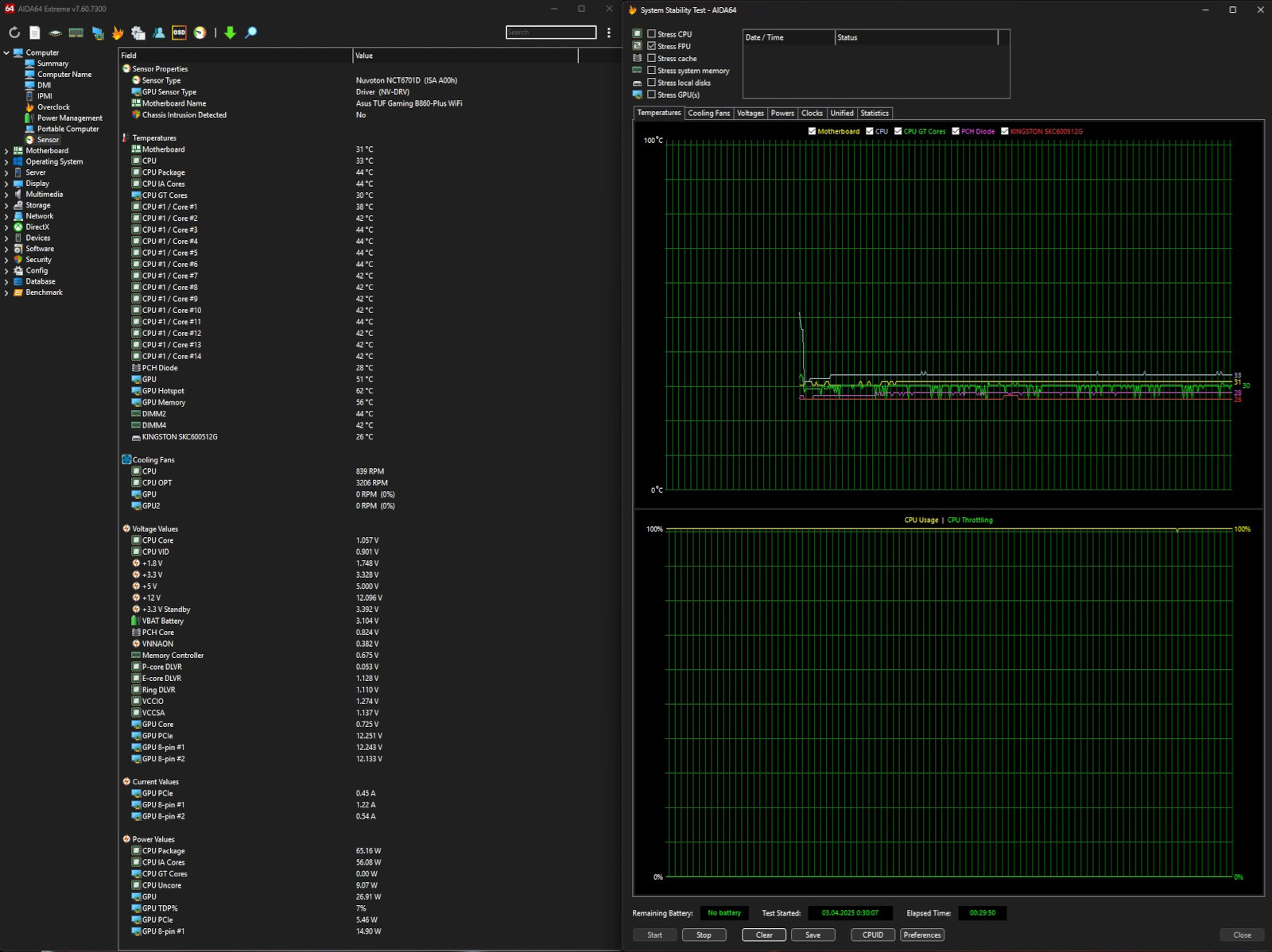

У більш вимогливому тесті Stress FPU у ПЗ AIDA64 за напруги 1,066 В частота високопродуктивних ядер становила 3,7 ГГц, а енергоефективних - 3,3 ГГц. Температура процесора у такому сценарії тестування не перевищувала 51°C, а отже і до його троттлінгу ще дуже далеко.

Оскільки чипсет Intel B860 позбавлений можливості розгону процесора, ми вирішили трохи збільшити його швидкодію за рахунок наявного у BIOS функціоналу.

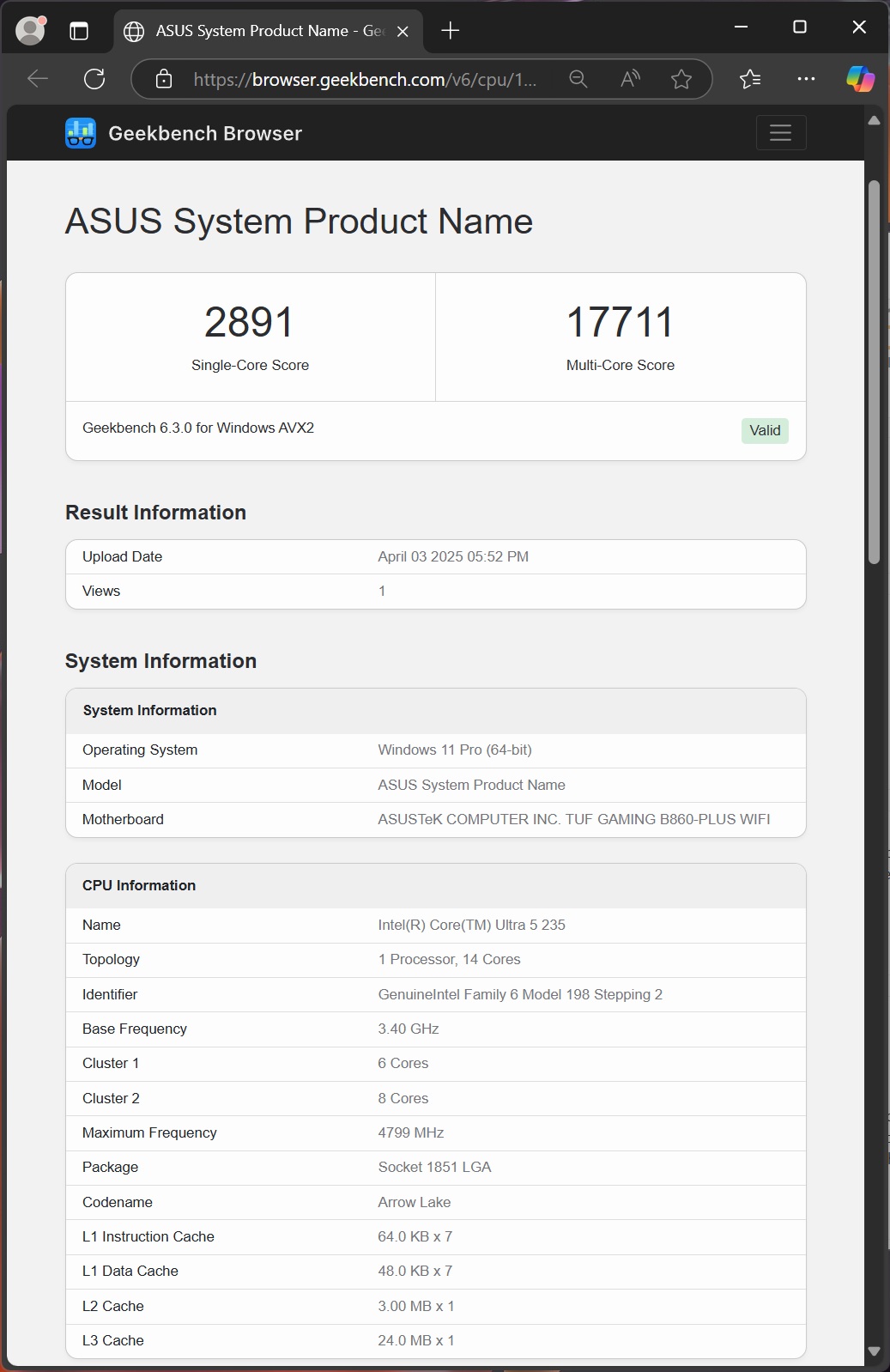

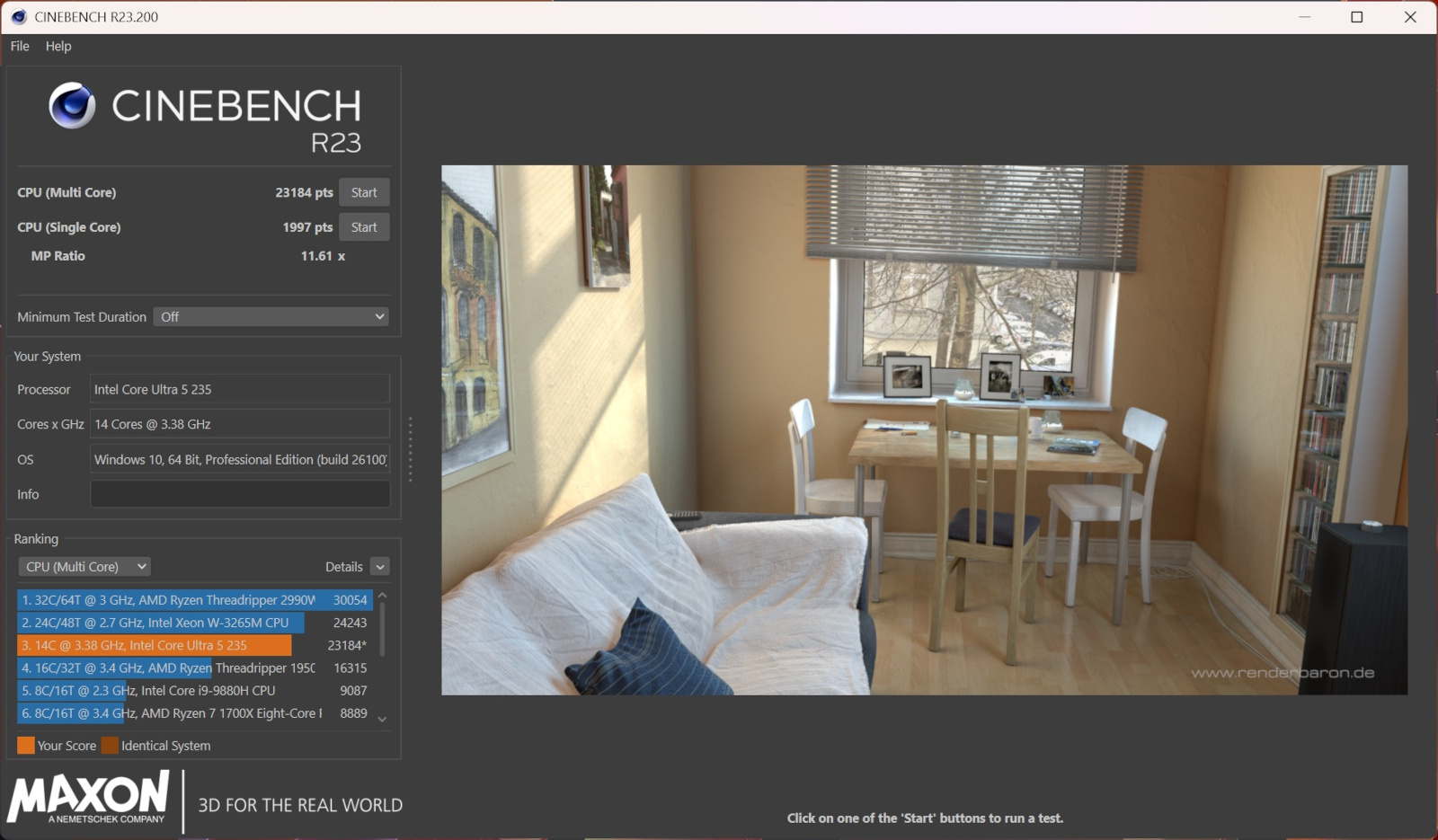

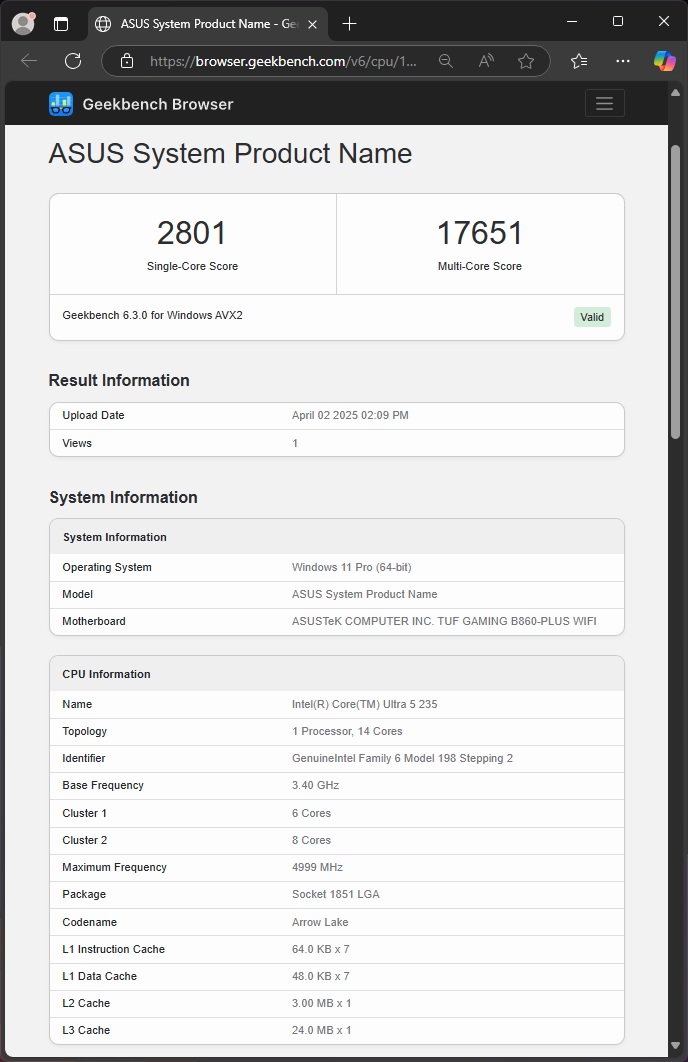

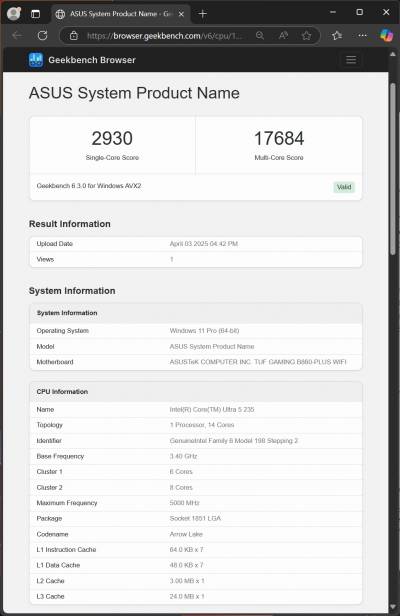

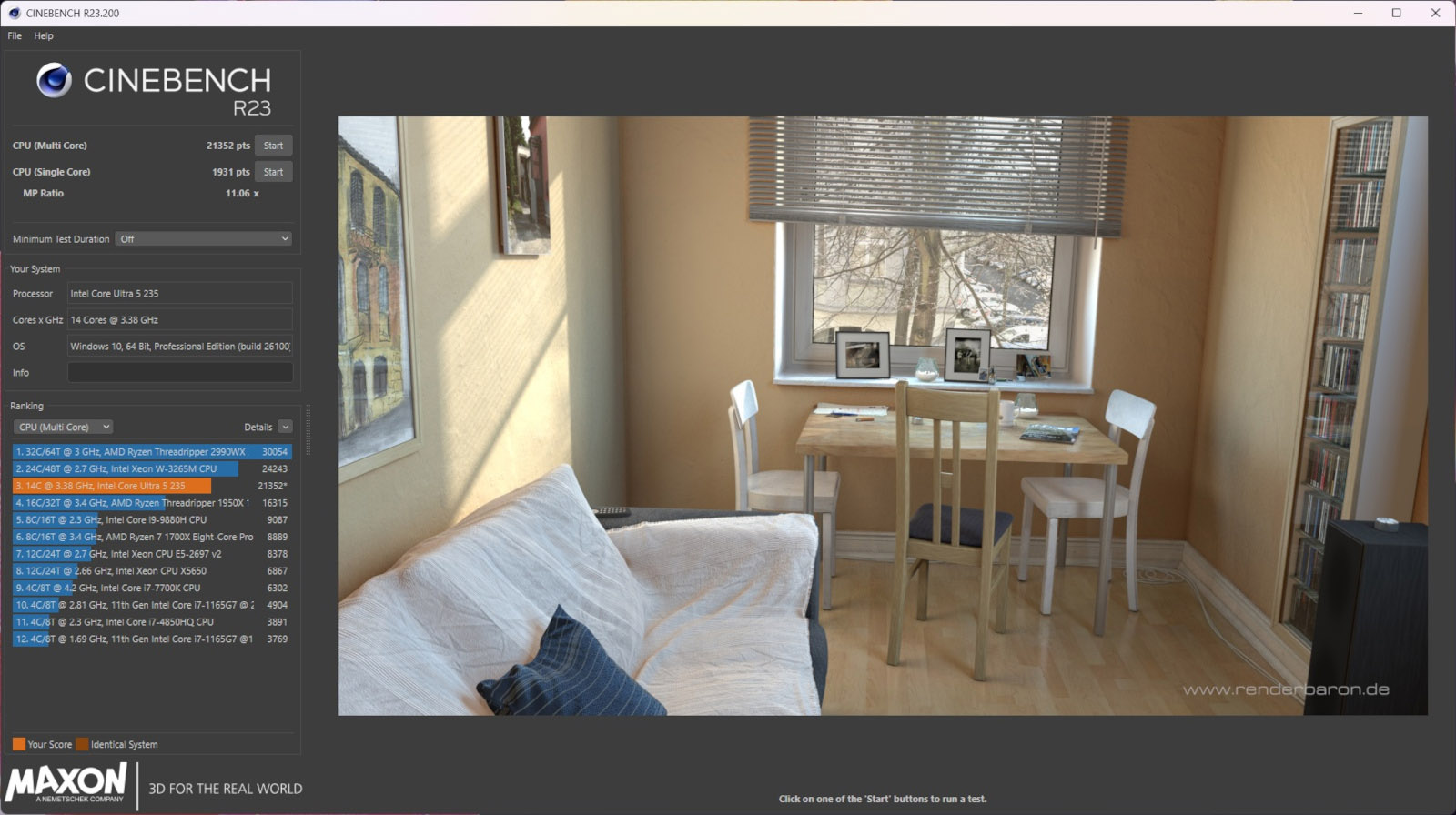

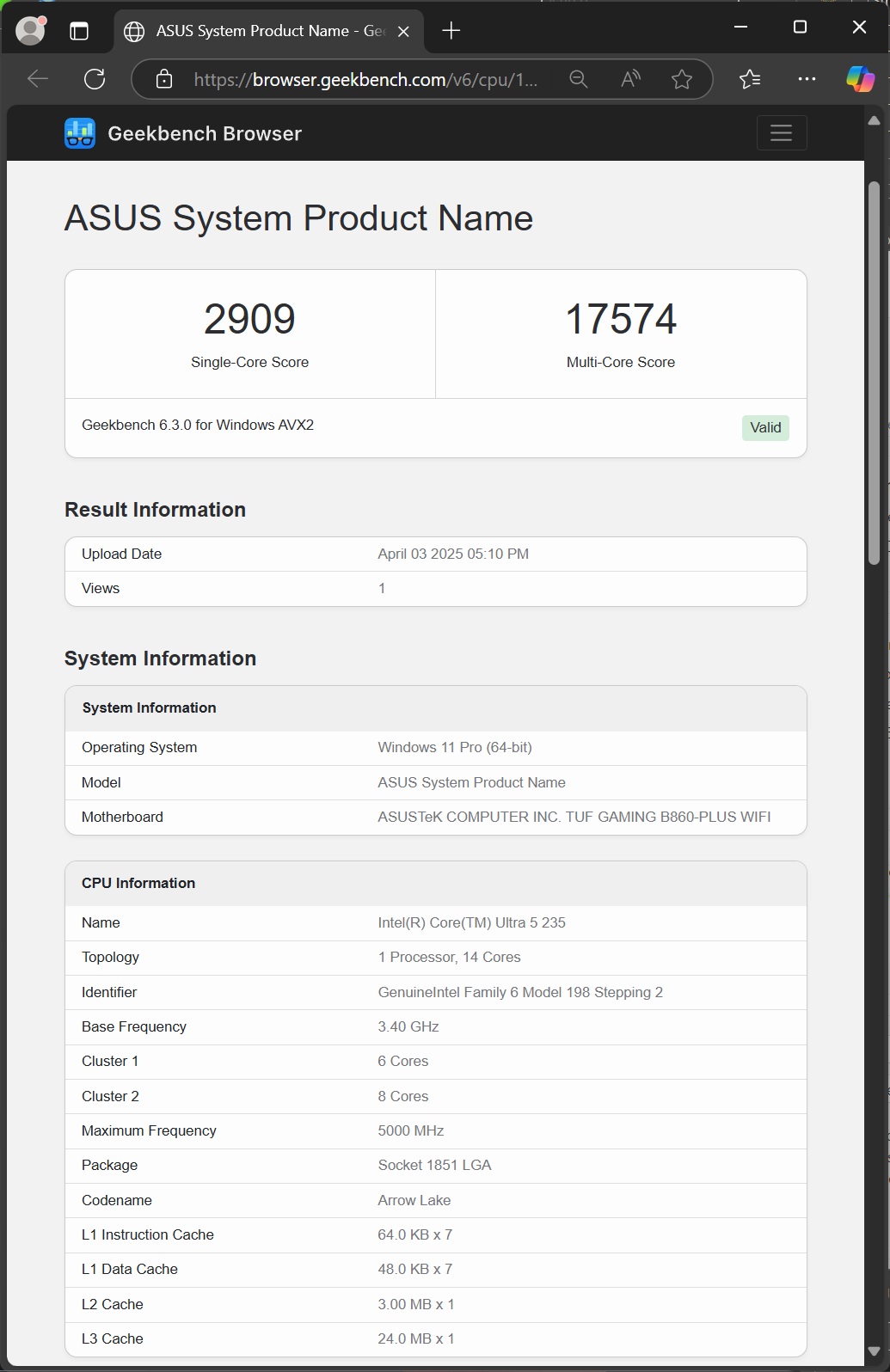

Отакі результати отримуємо у Cinebench R23 та Geekbench 6 до наших налаштувань.

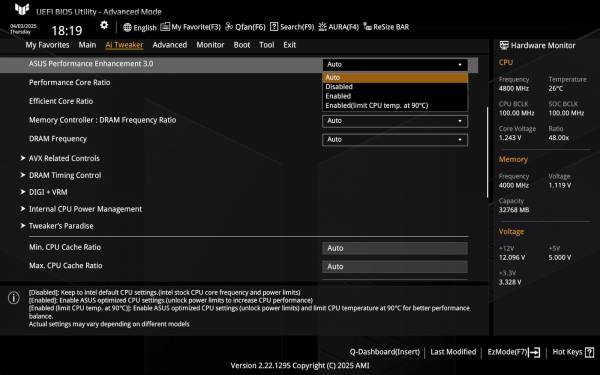

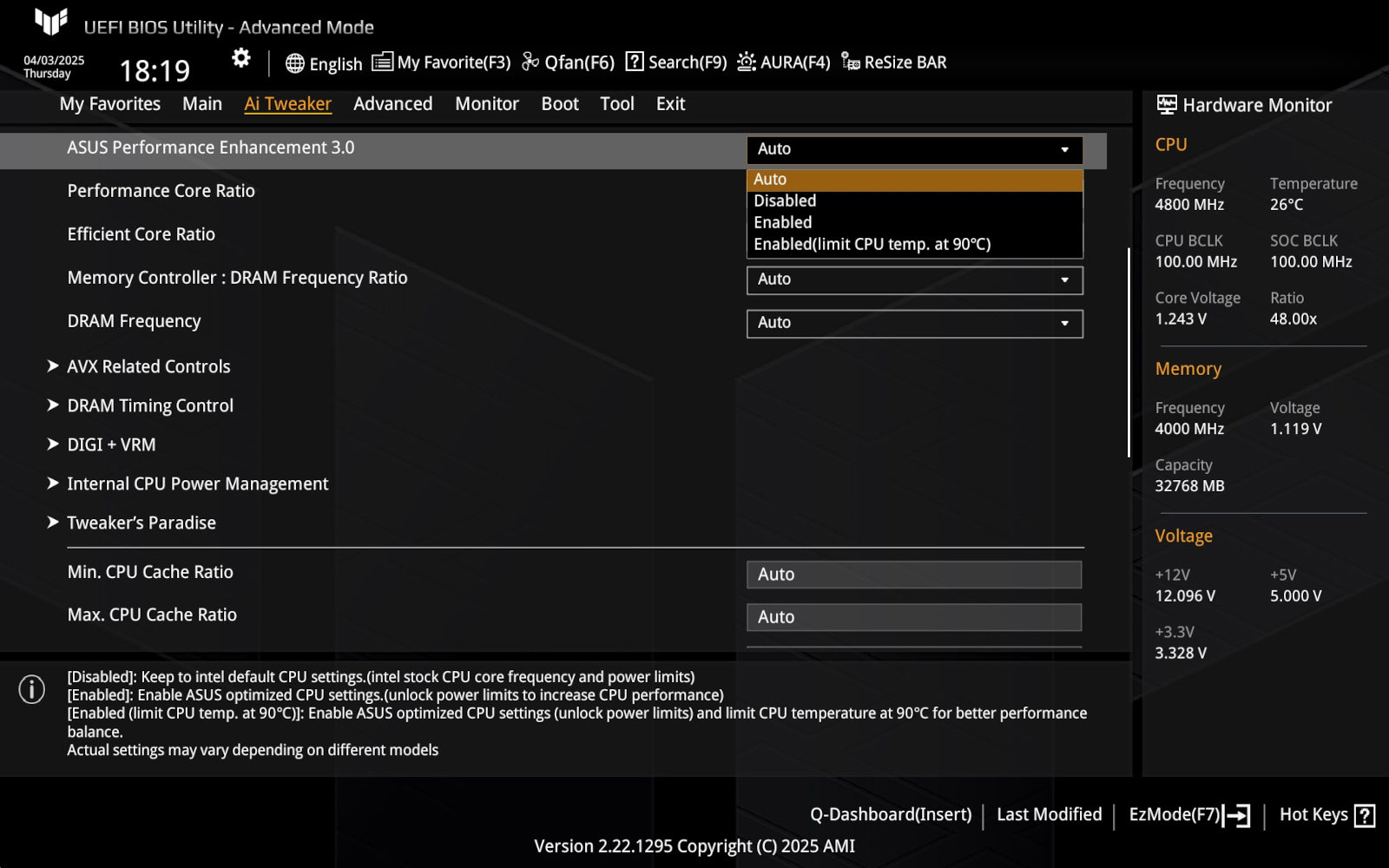

Як один із можливих варіантів у розділі Ai Tweaker для пункту ASUS Performance Enhancement 3.0 було обрано значення «Enabled».

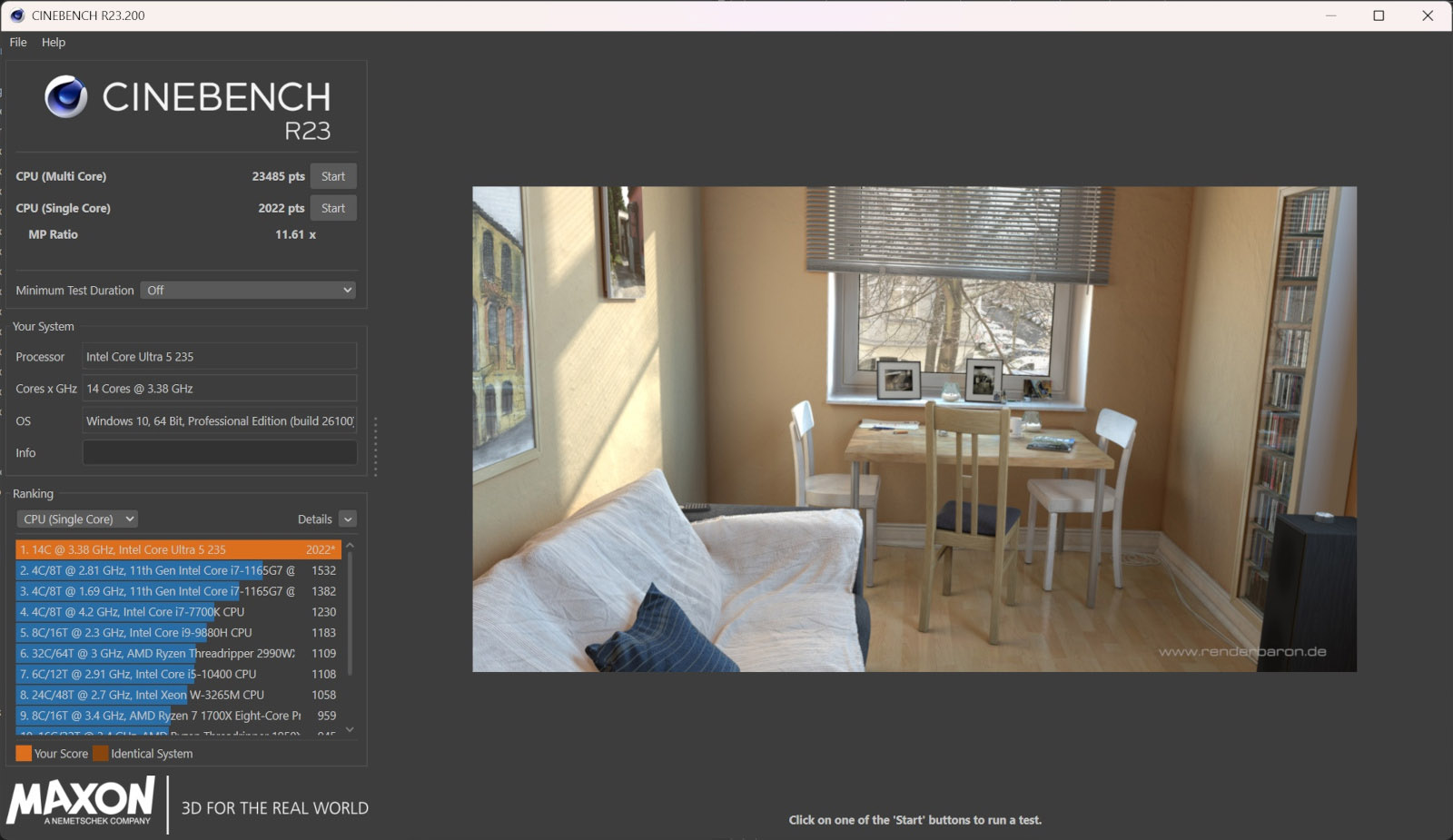

Це дозволило у Cinebench R23 отримати до 9% кращі результати мультиядерного тесту та трохи більше 3% одноядерного.

У Geekbench 6 значення були скромніші і ми отримали до 5% кращі показники.

У якості альтернативи у розділі Ai Tweaker для пункту ASUS Performance Enhancement 3.0 було обрано значення «Enabled (limit CPU teamp. at 90°C)».

За рахунок невисоких температур та відсутності перегріву за замовчуванням із такими налаштуваннями у Cinebench R23 отримуємо навіть трохи більше - до 10% кращі результати мультиядерного тесту та майже на 5% одноядерного.

А от Geekbench 6 навпаки знизив максимальну отриману різницю зі стоковими показниками до 4%.

У якості умовного «ручного розгону» можемо запропонувати хіба що примусове встановлення множника CPU на максимально доступне значення. У нашому випадку це 4800 МГц.

У Cinebench R23 різниця порівняно з налаштуваннями за замовчуванням склала 4% у мультиядерному тесті та трохи 2% у одноядерному.

Geekbench 6 зменшив максимальну перевагу до 3%.



Тепер розглянемо можливості розгону оперативної пам’яті. Комплект ОЗП 2 x 16 ГБ DDR5-6000 Kingston FURY Beast Black RGB (KF560C40BBAK2-32) без проблем працював на частоті XMP-профіля DDR5-6000 МГц, а також був розігнаний нами до частоти 6600 МГц із таймінгами 38-40-40-82 при підвищенні напруги до 1,38 В.

Тестування

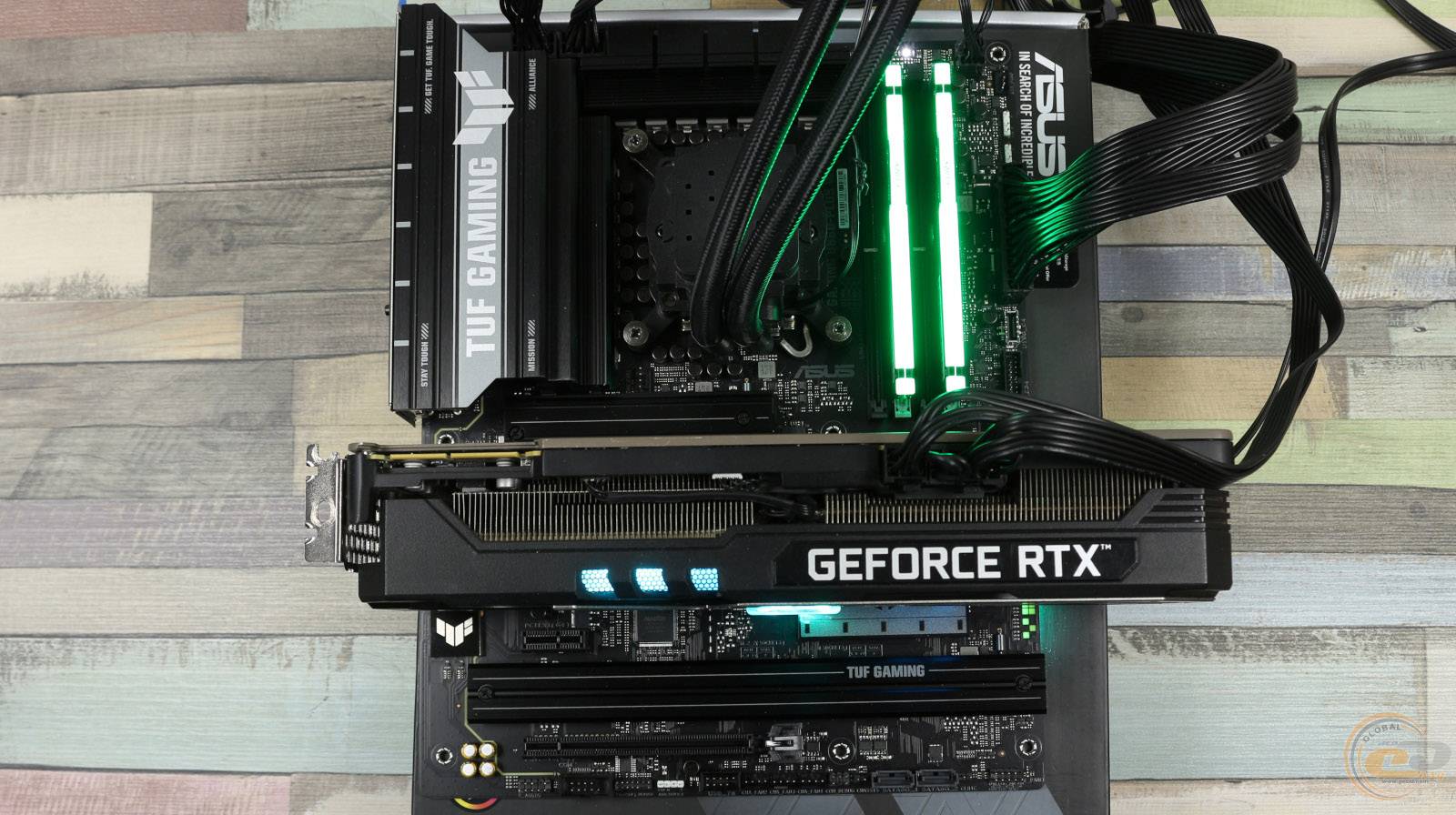

Для перевірки можливостей материнської плати ASUS TUF GAMING B860-PLUS WIFI були задіяні наступні компоненти:

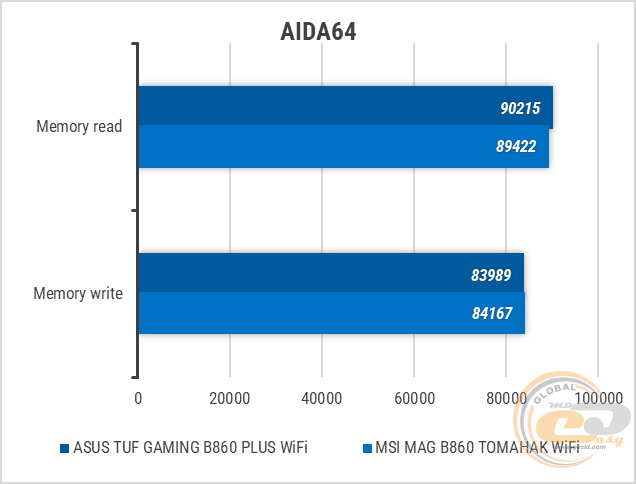

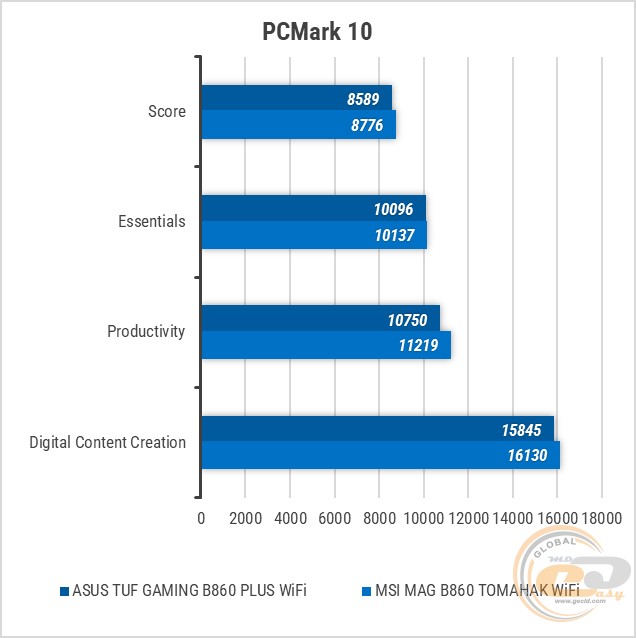

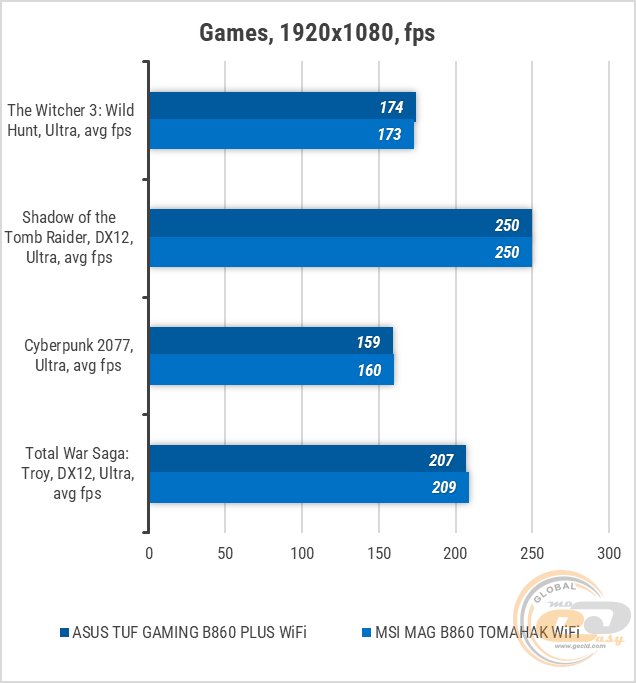

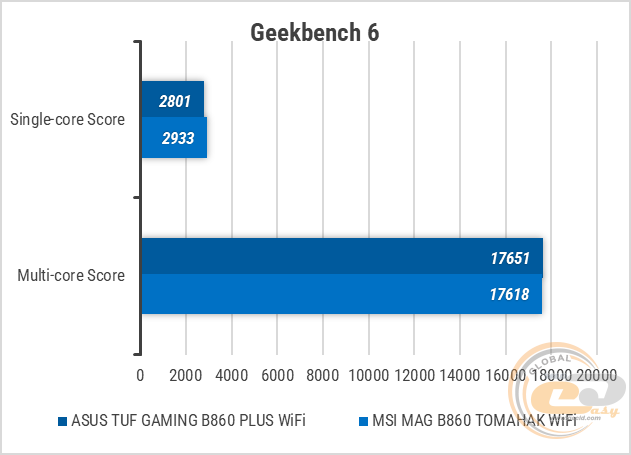

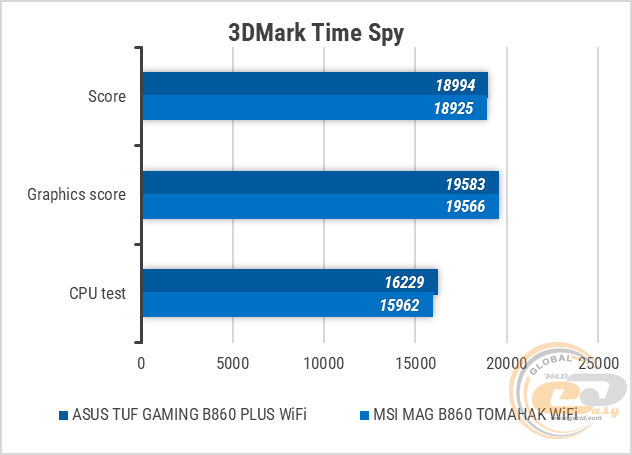

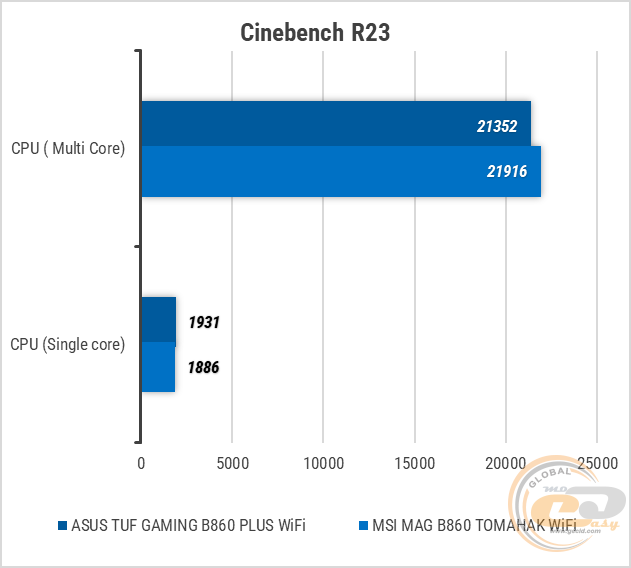

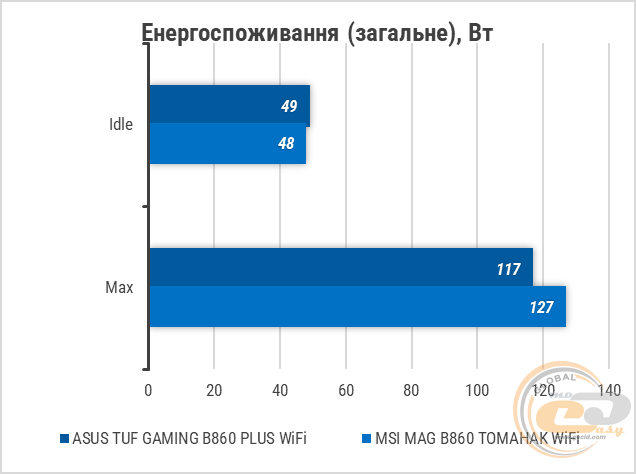

Тестовий стенд із материнською платою ASUS TUF GAMING B860-PLUS WIFI стабільно пройшов усі тести та показав гарну продуктивність. Маємо паритет у швидкодії між героїнею нашого огляду та платою-опонентом, незважаючи навіть на трохи скромніше енергоспоживання при навантаженні у першої.

Висновки

ASUS TUF GAMING B860-PLUS WIFI - цілком збалансована модель, орієнтована на тих користувачів, які не планують розганяти процесор. Як показують наші тести, при використанні разом із Core Ultra 5 температури ключових вузлів плати під навантаженням залишаються низькими. До того ж усі наявні радіатори мають добротну товщину, що теоретично дозволяє без побоювань стосовно перегріву VRM встановити значно гарячіші процесори з відчутно більшим енергоспоживанням.

Взаємодія з цією материнською платою не створює жодних обмежень для типового користувача, адже вона має весь необхідний мінімум найсучасніших інтерфейсів, які можуть знадобитися в найближчі кілька років. Приємно бачити, що усі роз’єми M.2 прикриті масивними радіаторами. А для відповідності сучасним віянням один з них працює у режимі PCIe 5.0 x4. Не забули також і про Wi-Fi 7 та Bluetooth 5.4, щоб у покупця точно виникало менше претензій до кінцевої вартості продукту. Із розгоном та стабільністю роботи ОЗП у ASUS TUF GAMING B860-PLUS WIFI без сюрпризів – усе працює як треба. До того ж гратися у її розгін можна аж до позначки у 8666 МГц

Звуковий тракт тут цілком типовий для моделей середнього класу і представлений 7,1-канальним HDA-кодеком Realtek ALC897. Сказати про нього щось особливе не вийде, але потреби невибагливих користувачів він закриває у повній мірі.

Зона ілюмінації Aura Edge на догоду строгому стилю серії TUF GAMING зроблена компактною, але досить яскравою. Серед семи наявних світлових ефектів щось таки можна буде підібрати собі до смаку.

У цьому продукті присутня й певна економія. Встановлений бездротовий модуль MediaTek Wi-Fi 7 MT7925 використовує канал шириною до 160 МГц замість 320 МГц, що звісно краще за типові можливості Wi-Fi 6E, але до максимальної пропускної здатності Wi-Fi 7 у 5,8 Гбіт/с через це все ж не дотягує. Також виробник використав тут більш бюджетну елементну базу, але компенсував таке рішення за рахунок 12+1+2+1-фазної схеми живлення.

У підсумку, ASUS TUF GAMING B860-PLUS WIFI хоч і не є найдешевшою платою на чипсеті Intel B860, але з урахуванням фунціоналу, що вона пропонує, – це один із найкращих варіантів у середньому ціновому сегменті на цей момент.

Переваги:

• універсальна чорно-сіра кольорова гама;
• 12 (80 А) + 1 (80 А) + 2 (80 А) + 1 (80 А)-фазна схема живлення;
• масивні радіатори на ключових елементах плати;
• підтримка PCI Express 5.0 для відеокарти;
• можливість оновлення BIOS без використання процесора, ОЗП та відеокарти за допомогою кнопки «BIOS FlashBack» на інтерфейсній панелі;
• 2,5-гігабітний LAN-контролер та підтримка бездротових інтерфейсів Wi-Fi 7 (у трьох діапазонах) / Bluetooth 5.4;
• наявність трьох слотів M.2, один із яких працює у режимі PCIe 5.0 x4;
• безгвинтовий монтаж накопичувачів за рахунок фіксаторів M.2 Q-Latch;
• підсилений металевим кожухом слот для відеокарти зі збільшеною довжиною ніжки фіксатора Q-Release;
• сім конекторів для під’єднання вентиляторів та РСО;
• можливість задіяти до 256 ГБ ОЗП із частотою 8666+ МГц.

Недоліки:

• більш бюджетна елементна база.

Автор: Іван Моргун

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.
