Огляд материнської плати ASUS TUF GAMING B660M-PLUS D4: якісно та недорого

Якщо ви хочете зібрати сучасну ігрову систему, але не плануєте встановлення процесора з розблокованим множником, то розумним рішенням буде покупка материнської плати на чіпсеті Intel B660. Він не підтримує розгін CPU, проте дозволяє підвищувати частоту оперативної пам'яті. Яку можна залишити від попередньої системи формату DDR4. Добре, що моделей із підтримкою цього стандарту стає дедалі більше, адже вартість DDR5 далеко не всім по кишені. І саме з однією з таких материнських плат ми й познайомимо вас сьогодні.

До нас на тестування приїхала ASUS TUF GAMING B660M-PLUS D4. Вона доступна у продажі за середньою вартістю 176 доларів (5000 грн). Давайте поглянемо, що цікавого нам приготував виробник за ці гроші.

Специфікація

Упаковка та комплект постачання

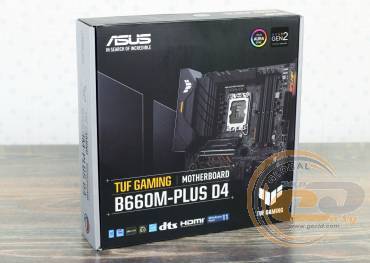

Материнська плата постачається у традиційній картонній упаковці, оформленій у темно-жовтих тонах з відмінним інформаційним наповненням. Воно повністю відображає ключові її особливості та переваги.

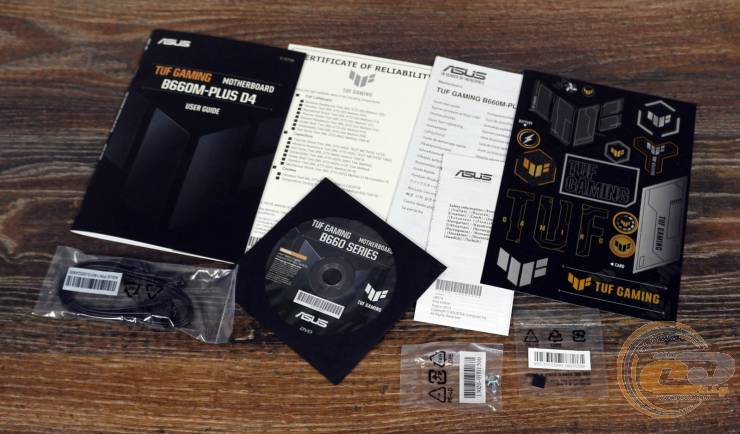

Комплект постачання містить:

• диск з драйверами та утилітами;
• набір паперової документації;
• два кабелі SATA;
• набір наклейок;
• набір кріпильних гвинтів для накопичувача M.2.

Дизайн та особливості плати

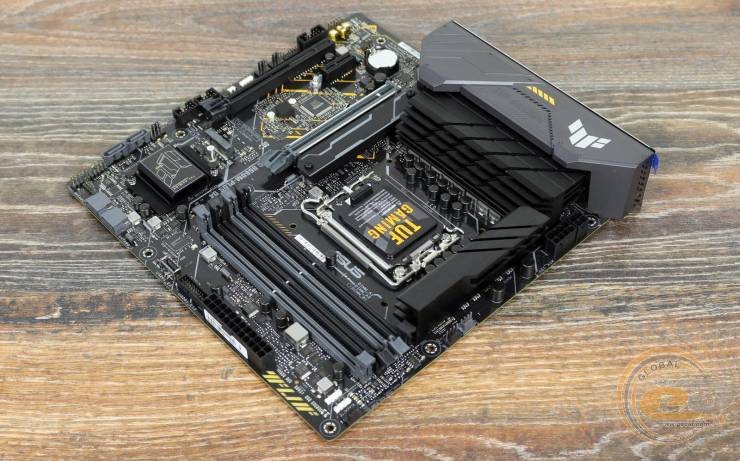

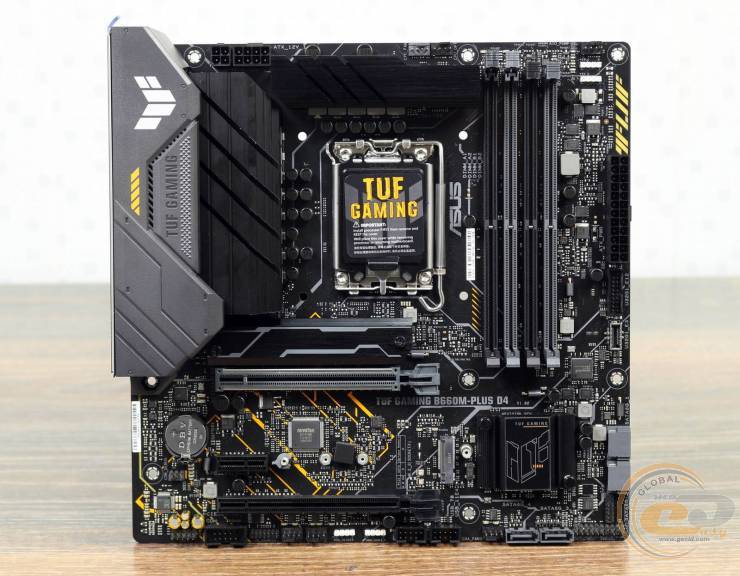

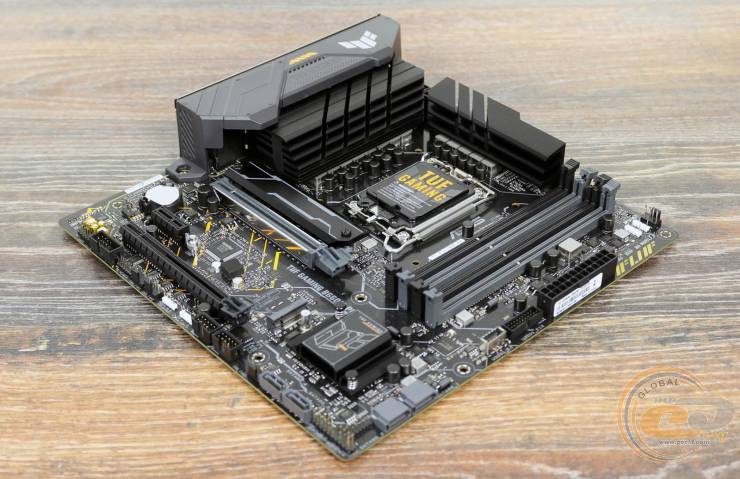

ASUS TUF GAMING B660M-PLUS D4 виконана в характерному для всієї лінійки TUF GAMING індустріальному стилі з перевагою темних відтінків. З цікавих моментів відзначимо пластиковий кожух, посилений слот для відеокарти, встановлену заглушку інтерфейсної панелі та радіатор охолодження M.2-накопичувача.

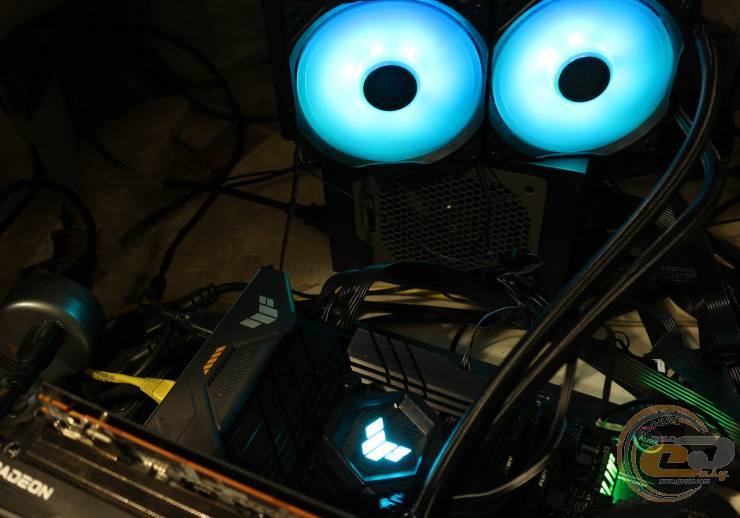

LED-підсвічуванням оснастили лише верхній правий кут друкованої плати. Також є чотири колодки для підключення світлодіодних стрічок та фірмова технологія синхронізації ASUS AURA Sync. До речі, ми тестували плату зі СВО ASUS TUF Gaming LC 240 ARGB, у комплекті з якою є кріплення для Socket LGA1700.

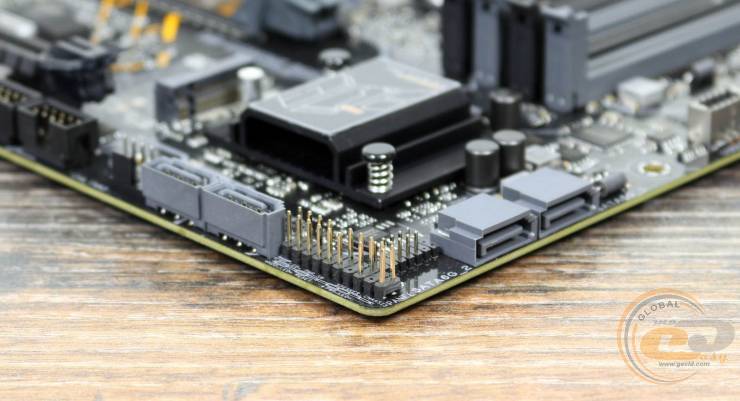

У плані компонування та зручності збірки системи виділимо перпендикулярне розташування двох портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений лише у разі встановлення габаритної плати розширення до слоту PCI Express 3.0 x16. До розташування інших елементів претензій у нас не виникло, добре, що DIMM-слоти обладнані засувками лише з одного боку.

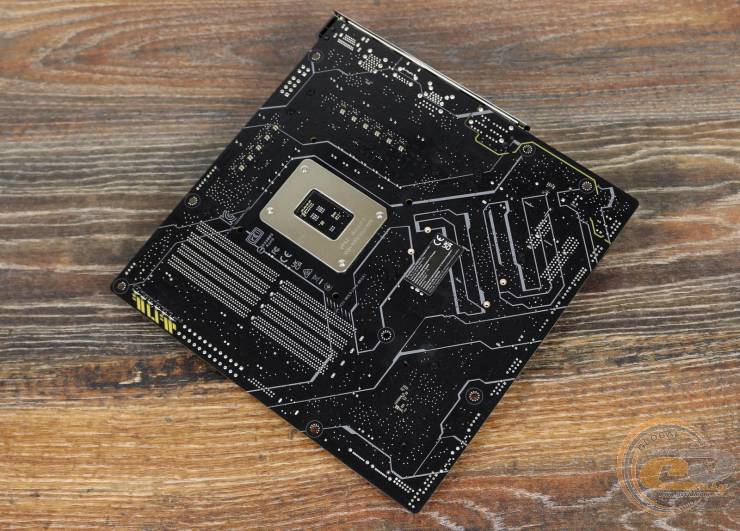

На звороті бачимо стандартну опорну пластину процесорного роз'єму. Чіпсетний радіатор закріплений за допомогою пластикових кліпсів.

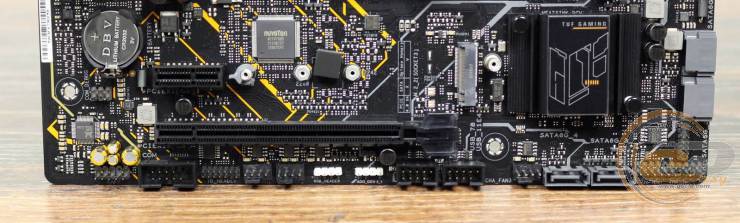

У нижній частині плати знаходяться такі елементи: колодка підключення аудіороз'ємів передньої панелі, порт COM, колодки світлодіодних стрічок та Thunderbolt, джампер скидання CMOS та колодка підключення передньої панелі. Додатково відзначимо дві колодки активації портів USB 2.0. Усього на платі силами чіпсету реалізована підтримка чотирьох внутрішніх та двох зовнішніх портів USB 2.0.

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 та чотирма портами SATA 6 Гбіт/с. Якихось обмежень щодо їх одночасної роботи відсутні.

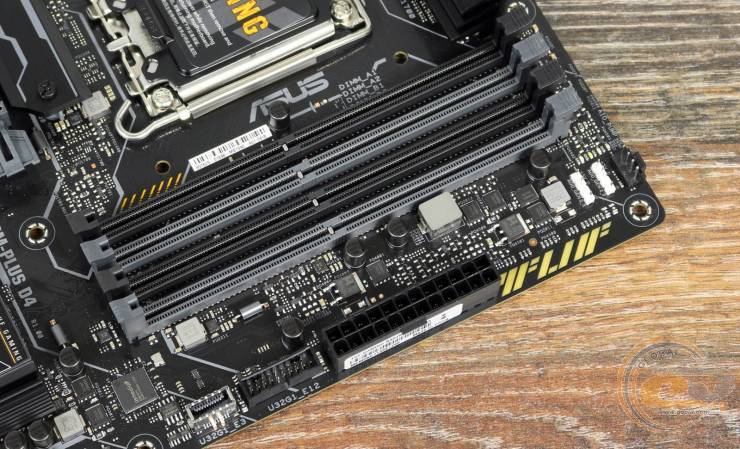

ASUS TUF GAMING B660M-PLUS D4 оснащений чотирма DIMM-слотами для оперативної пам'яті стандарту DDR4. Підтримуються модулі, що працюють на частотах до 5333 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ, чого буде достатньо будь-яких поставлених завдань. Додатково відзначимо дві колодки для підключення виносних панелей із портами USB 3.2 Gen 1 та USB 3.2 Gen 1 Type-C.

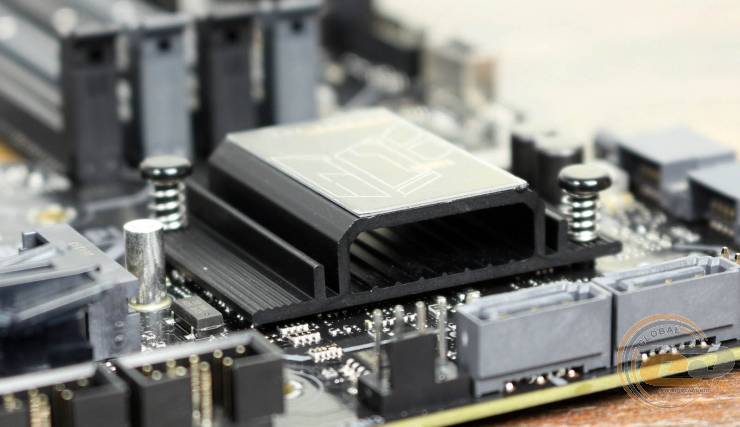

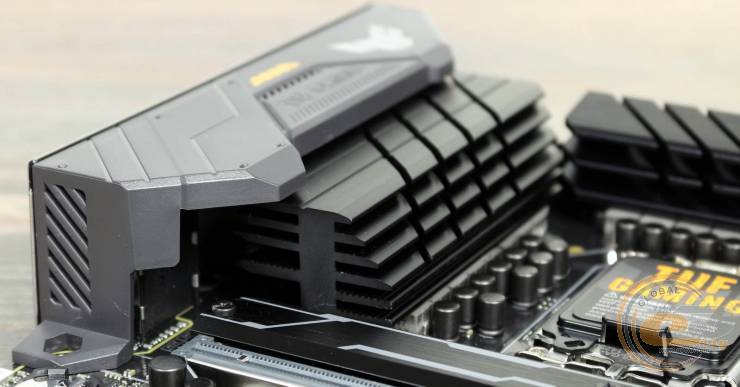

Система охолодження складається із трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету Intel B660, а два інших накривають елементи підсистеми живлення процесора. Під час тестування було зафіксовано такі температурні показники:

• радіатор охолодження чіпсету - 43°C;
• верхній радіатор охолодження елементів підсистеми живлення процесора - 44,8°C;
• бічний радіатор охолодження елементів підсистеми живлення процесора – 46,8°C;
• дроселі – 52-54°C.

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний вибір матеріалів та їх конструкції.

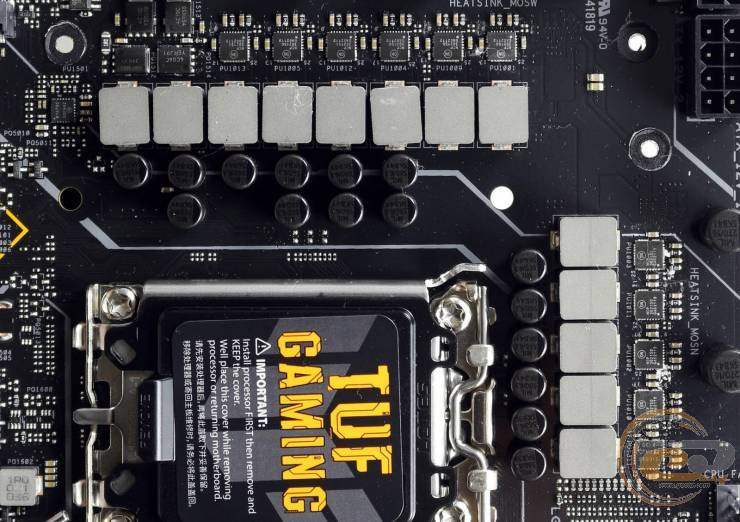

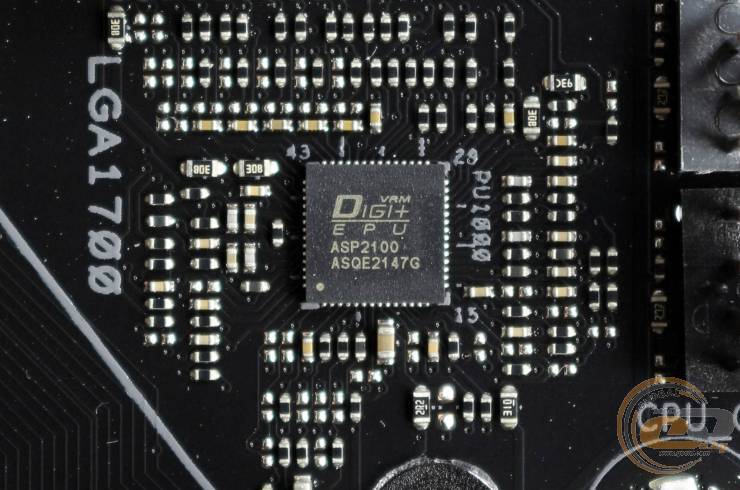

Живлення процесора здійснюється за 10+1-фазною схемою для обчислювальних ядер та додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі і мікросхеми ON NCP302150. Перетворювач заснований на цифровому ШІМ-контролері ASP2100.

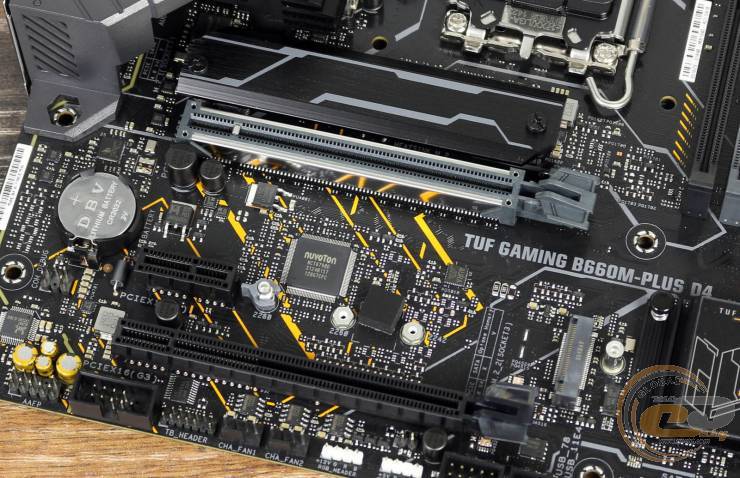

Для розширення функціональності материнської плати є три слоти:

1. PCI Express 5.0 x16 (x16);
2. PCI Express 4.0 x1;
3. PCI Express 3.0 x16 (х4).

Які-небудь обмеження одночасної роботи слотів розширення відсутні.

Можливості Multi I/O покладено на мікросхему NUVOTON NCT6798D, яка забезпечує моніторинг.

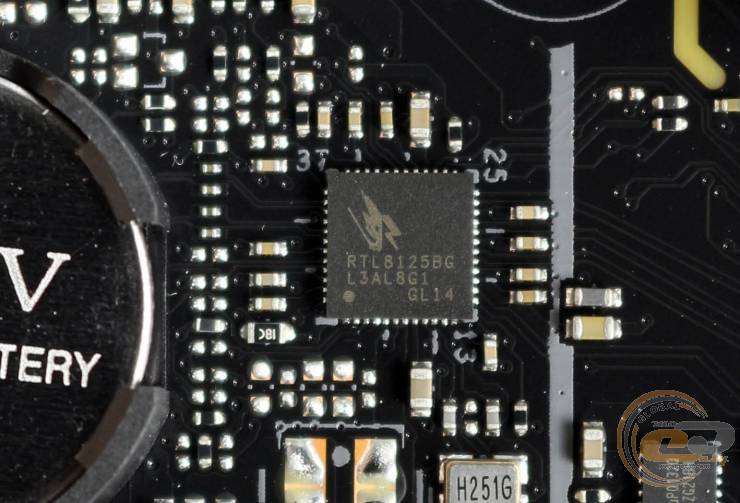

Для підтримки мережевих з'єднань слугує 2,5-гігабітний LAN-контролер Realtek RTL8125BG.

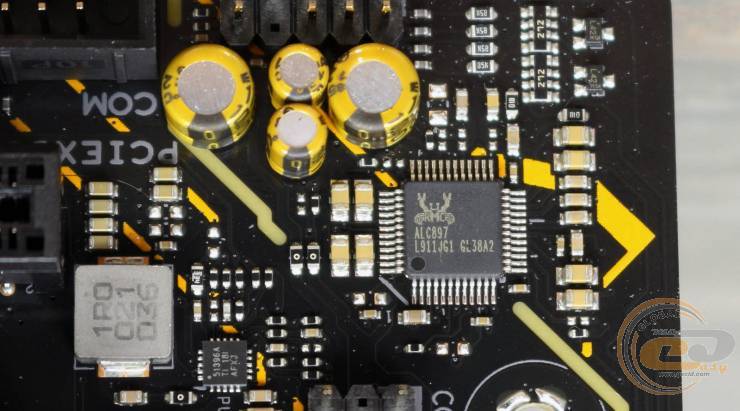

Попередньо встановлений аудіокодек Realtek ALC897 пропонує підтримку восьмиканального звуку. В обв'язці з ним працюють аудіоконденсатори. Щоб уникнути перешкод, викликаних електромагнітними наведеннями, використовується технологія екранування звукового кодека.
