Огляд материнської плати ASUS TUF GAMING B550M-PLUS (WI-FI): компактний флагман

Ми продовжуємо знайомити вас зі свіжими материнськими платами на основі чіпсету AMD B550, який пропонує відмінний набір характеристик за більш доступною, ніж у AMD X570, ціною. Поки компанія ASUS утрималася від випуску компактних плат формату microATX на B550 в лінійці ROG STRIX, тому роль флагмана в даному форматі дісталася моделі з серії TUF GAMING, про яку ми і поговоримо сьогодні.

ASUS TUF GAMING B550M-PLUS (WI-FI)

Йтиметься про ASUS TUF GAMING B550M-PLUS (WI-FI), середня вартість якої на поточний момент становить близько $180. Давайте поглянемо, які можливості оснастив її виробник. За традицією почнемо з вивчення докладних ТТХ.

Специфікація

Модель

ASUS TUF GAMING B550M-PLUS (WI-FI)

Чіпсет

AMD B550

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 3-го покоління / AMD Ryzen 3-го покоління з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-4600 МГц (ОС) / DDR4-4800 МГц (ОС) AMD Ryzen 3-го покоління з графікою Radeon Vega

Слоти розширення

1 x PCI Express 4.0 x16 (PCI Express 3.0 для AMD Ryzen з графікою Radeon Vega)

1 x PCI Express 3.0 x16 (x4)

1 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA та PCIe 4.0 x4) (M.2_1)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA та PCIe 3.0 x4) (M.2_2)

4 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8125B (10/100/1000/2500 Мбіт/с)

Wi-Fi

802.11a/b/g/n/ac/ax (Wi-Fi 6; 2,4 / 5 ГГц)

Bluetooth

Bluetooth 5.1

Звукова підсистема

8-канальна на базі Realtek ALC S1200А

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

2 x роз'єми вентиляторів CPU (4-контактні)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DisplayPort

1 x RJ45

2 x USB 2.0

4 x USB 3.2 Gen 1

1 x USB 3.2 Gen 2 Type-A

1 x USB 3.2 Gen 2 Type-C

5 x аудіопортів

1 x Optical S/PDIF out

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x TPM

1 x COM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS TUF GAMING B550M-PLUS (WI-FI) ASUS TUF GAMING B550M-PLUS (WI-FI)

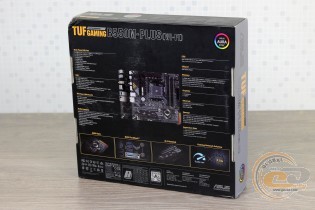

Материнська плата постачається в традиційній упаковці, оформленій в темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

ASUS TUF GAMING B550M-PLUS (WI-FI)

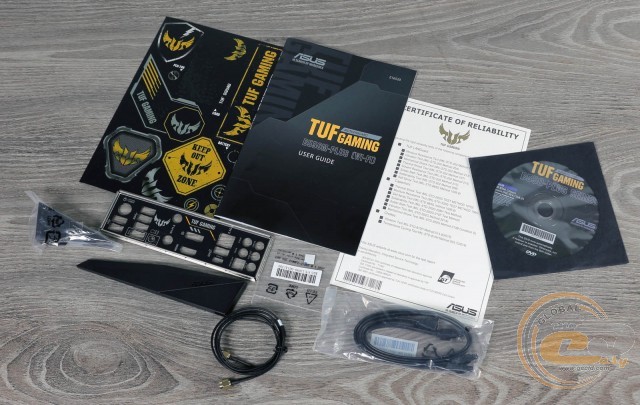

Комплект постачання містить:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • антену бездротових інтерфейсів;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

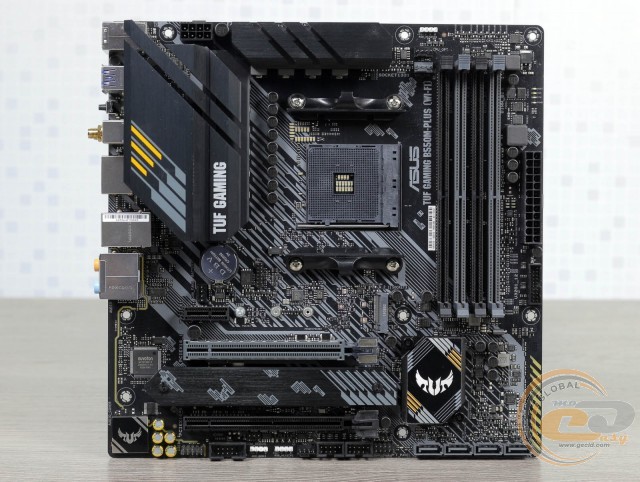

ASUS TUF GAMING B550M-PLUS (WI-FI)

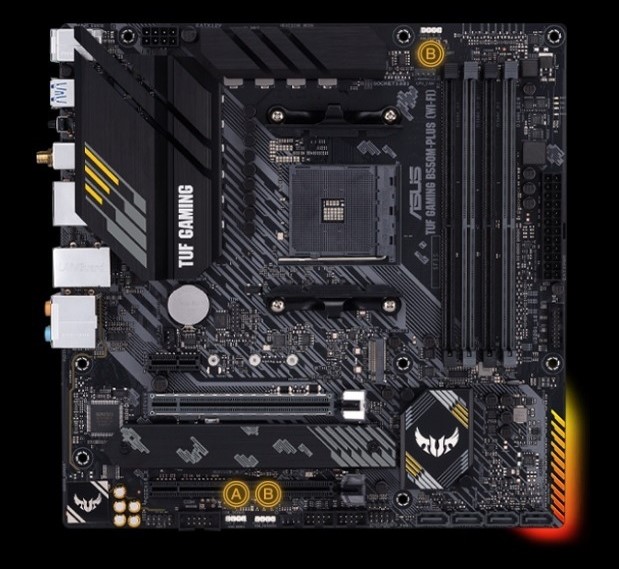

Дизайн ASUS TUF GAMING B550M-PLUS (WI-FI) виконаний у характерному для всієї лінійки TUF GAMING індустріальному стилі з переважанням чорних, сірих і жовтих кольорів. Виробник поступово відмовляється від вирізів і нестандартної форми друкованої плати. З цікавих моментів відзначимо посилений слот для відеокарти і один радіатор охолодження для M.2-накопичувача.

ASUS TUF GAMING B550M-PLUS (WI-FI)

За традицією не обійшлося без LED-підсвічування, яким оснастили правий край друкованої плати. Також є три колодки для підключення світлодіодних стрічок і фірмова технологія синхронізації ASUS AURA Sync.

ASUS TUF GAMING B550M-PLUS (WI-FI)

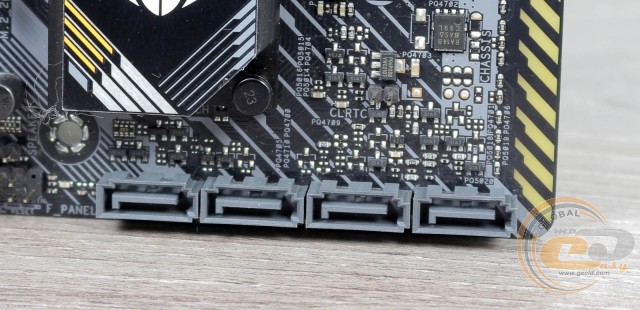

У плані компонування та зручності збірки системи хочеться відзначити перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до них може бути ускладнениц тільки в разі встановлення габаритної плати розширення в слот PCI Express 3.0 x16. До розташування інших елементів претензій у нас не виникло. DIMM-слоти обладнані засувками тільки з одного боку.

ASUS TUF GAMING B550M-PLUS (WI-FI)

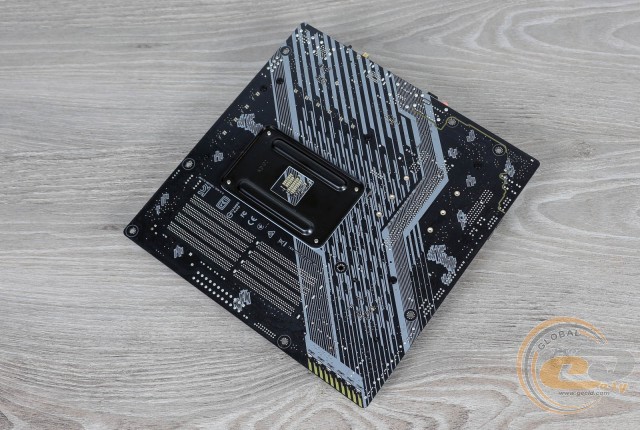

На зворотному боці ASUS TUF GAMING B550M-PLUS (WI-FI) відзначимо стандартну опорну пластину процесорного роз'єму і використання пластикових кліпс для кріплення чіпсетного радіатора.

ASUS TUF GAMING B550M-PLUS (WI-FI)

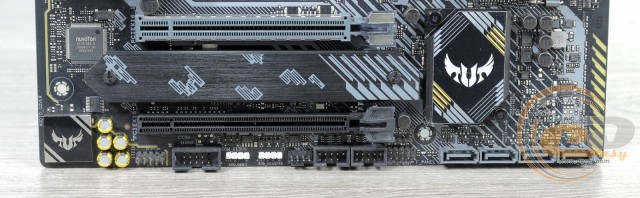

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо колодки для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх USB 2.0.

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

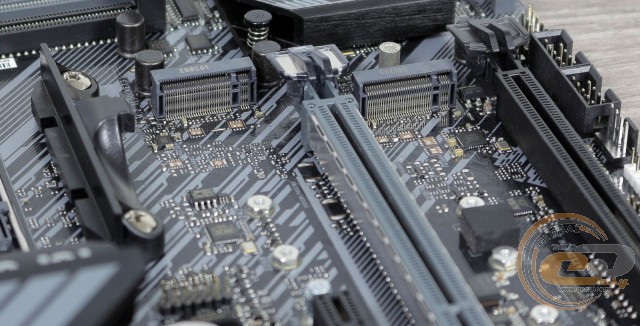

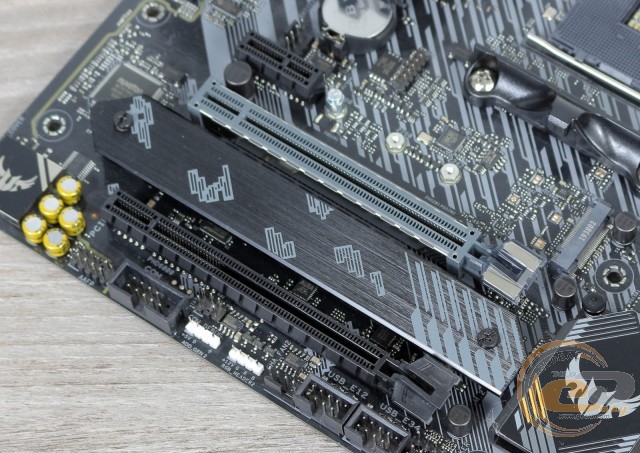

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і чотирма портами SATA 6 Гбіт/с.

ASUS TUF GAMING B550M-PLUS (WI-FI)

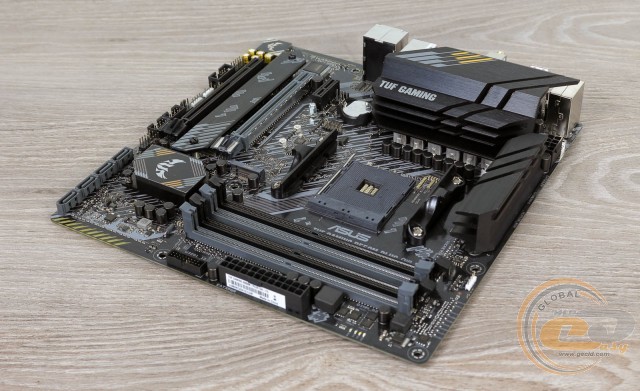

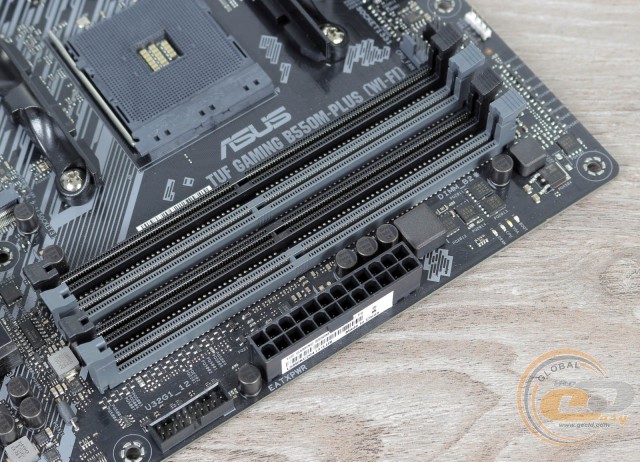

Системна плата оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4 у 2-канальному режимі. Підтримуються планки, що працюють на частотах до 4800 МГц. Максимальний обсяг пам'яті може досягати 128 ГБ.

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

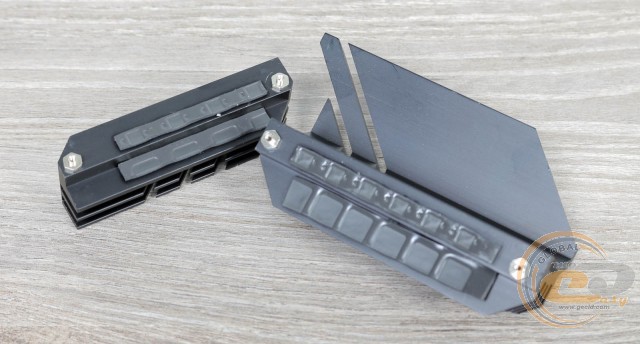

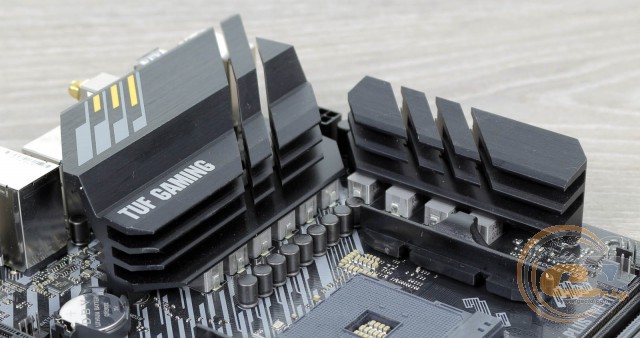

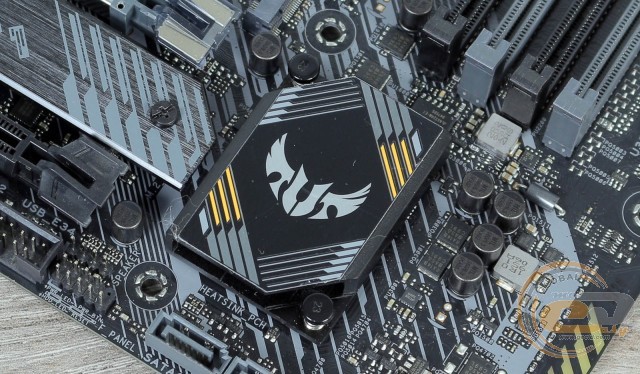

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсету AMD B550, а два інших накривають елементи підсистеми живлення процесора. До слова, охолоджуються не тільки мікросхеми DrMOS, але і дроселі.

Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсету - 41°C (при розгоні - 42°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 43°C (при розгоні - 45°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора - 41°C (при розгоні - 42°C);
  • дроселі - 45°C (при розгоні - 47°C).

Отримані результати вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS TUF GAMING B550M-PLUS (WI-FI)

ASUS TUF GAMING B550M-PLUS (WI-FI)

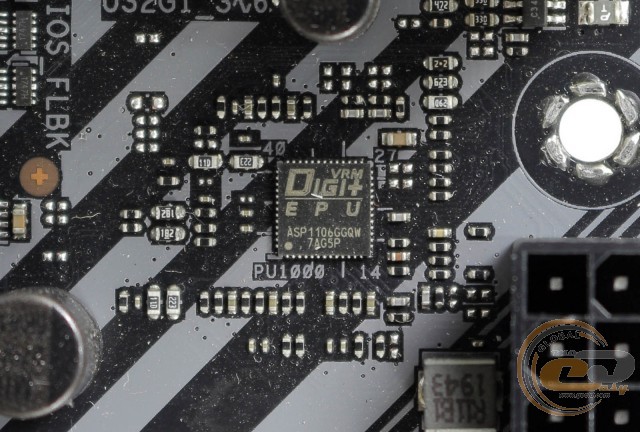

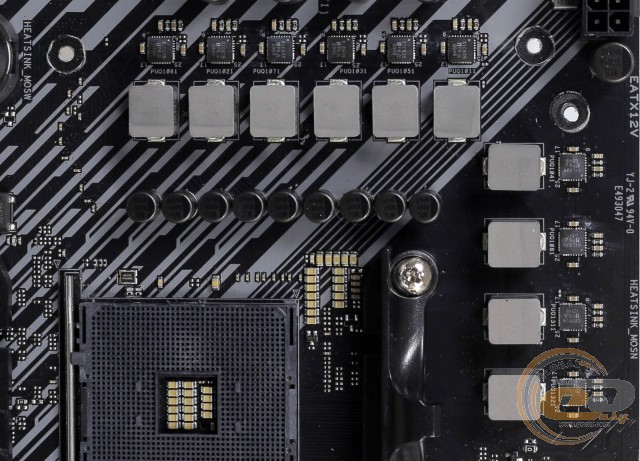

Живлення процесора здійснюється по 8+2-фазній схемі для обчислювальних ядер і додаткових вузлів. Перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW. Усі компоненти вузла живлення процесора відрізняються високим ступенем надійності, ефективності і стабільності роботи, оскільки використовуються твердотільні конденсатори, феритові дроселі та мікросхеми DrMOS Vishay SiC639.

ASUS TUF GAMING B550M-PLUS (WI-FI)

Для розширення функціональності є три слоти:

  1. PCI Express 3.0 x1;
  2. PCI Express 4.0 x16 (у режимі х16);
  3. PCI Express 3.0 x16 (у режимі x4).

Слот PCI Express 3.0 x16 буде працювати в режимі x2, якщо в PCI Express 3.0 x1 встановлена плата розширення.
