Огляд материнської плати ASUS TUF GAMING A520M-PLUS: поліпшена ASUS PRIME A520M-A

Щоб задовольнити попит найбільшої кількості потенційних покупців, виробники материнських плат намагаються мати в своєму асортименті якомога більше позицій. Часто між собою вони відрізняються буквально парою нюансів і дизайном.

Кілька тижнів тому ми познайомилися з чіпсетом AMD A520 на прикладі материнської плати ASUS PRIME A520M-A. Вона сподобалася вдало підібраним оснащенням, яке не має на мети переплати за зайву функціональність. Якщо ж хочеться трохи більше, ніж мінімально комфортний набір, то зверніть увагу на героїню сьогоднішнього огляду.

ASUS TUF GAMING A520M-PLUS

Йдеться про модель ASUS TUF GAMING A520M-PLUS. У середньому вона коштує на 200 грн ($7) дорожче від ASUS PRIME A520M-A. Давайте подивимося, чи варто переплачувати і які можливості в неї додав виробник.

Специфікація

Модель

ASUS TUF GAMING A520M-PLUS

Чіпсет

AMD A520

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 3-го покоління / Ryzen 3-го покоління з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слота з підтримкою максимум 128 ГБ пам'яті c частотою до DDR4-4800 МГц

Слоти розширення

1 x PCI Express 3.0 x16

2 x PCI Express 3.0 x1

1 x M.2 2230 Key E (для модуля бездротових інтерфейсів)

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280, M.2 22110; SATA та PCIe 3.0 x4)

4 x SATA 6 Гбіт/с

RAID 0, 1, 10

LAN

1 x Realtek L8200A (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальна на базі Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x D-Sub

1 x DVI-D

1 x RJ45

1 x USB 3.2 Gen 2 Type-A

4 x USB 3.2 Gen 1 Type-A

2 x USB 2.0

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.2 Gen 1

2 x USB 2.0

1 x COM

1 x TPM

BIOS

256 Mбіт Flash ROM UEFI AMI BIOS

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS TUF GAMING A520M-PLUS ASUS TUF GAMING A520M-PLUS

ASUS TUF GAMING A520M-PLUS постачається в картонній коробці з приємним оформленням в темних тонах. Більша частина зверхньої панелі відведена під зображення самої материнської плати, а на боковинах упаковки розташована інформація щодо ключових технічних характеристик і переваг.

ASUS TUF GAMING A520M-PLUS

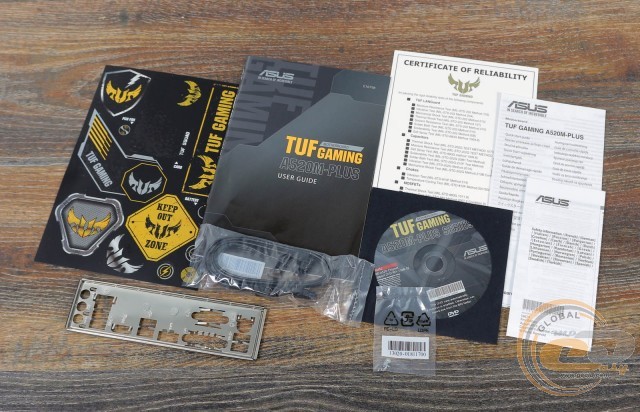

У коробці ми виявили диск з драйверами і утилітами, документацію, два кабелі SATA, гвинтики кріплення накопичувача M.2 і модуля бездротових інтерфейсів, а також заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF GAMING A520M-PLUS

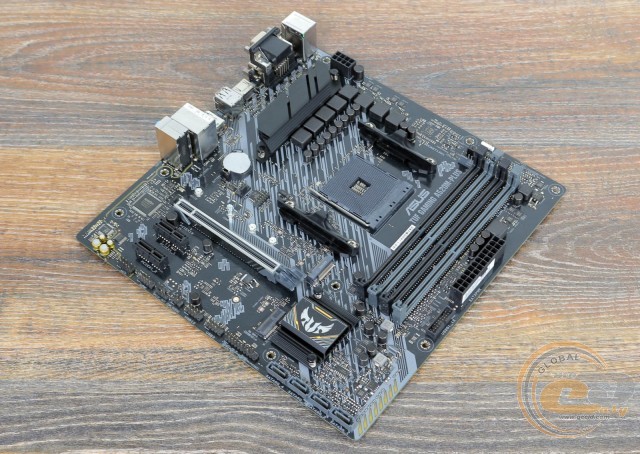

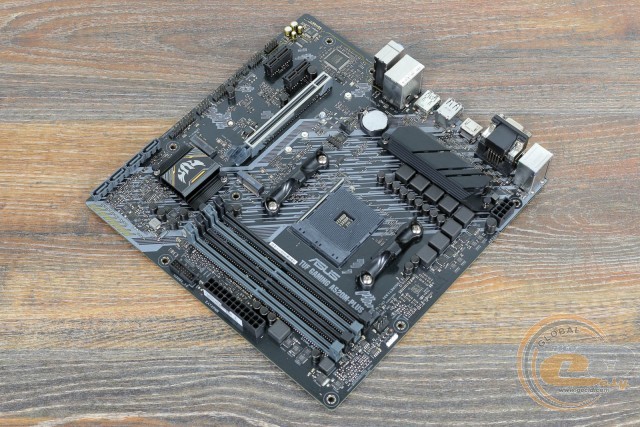

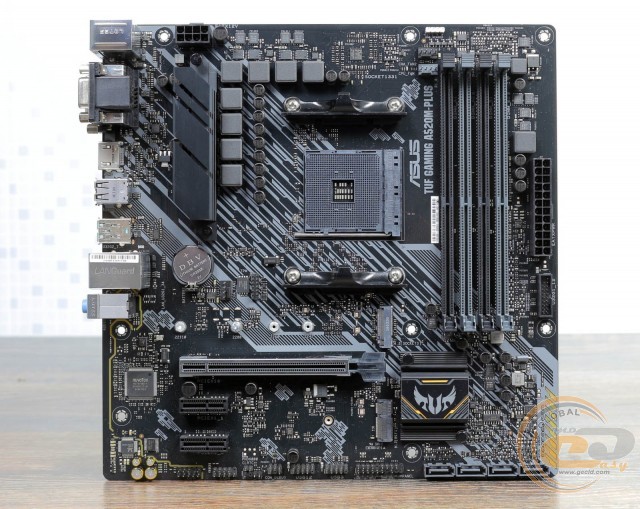

Це вже не перша модель лінійки TUF GAMING у нас на огляді, і всі вони виділялися оригінальним дизайном з вдалим поєднанням чорного і жовтого кольору. Не стала винятком і ASUS TUF GAMING A520M-PLUS. Її зовнішній вигляд вийшов трохи більш приємним і різноманітним, ніж у ASUS PRIME A520M-A.

ASUS TUF GAMING A520M-PLUS

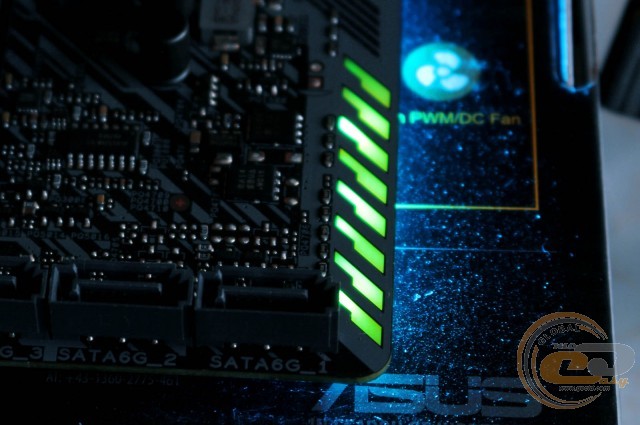

Крім доопрацьованого дизайну, новинка отримала LED-підсвічування у вигляді правого нижнього кута, що світиться, друкованої плати. Також з'явилася колодка підключення світлодіодної стрічки і можливість синхронізації її роботи з іншими комплектуючими.

ASUS TUF GAMING A520M-PLUS

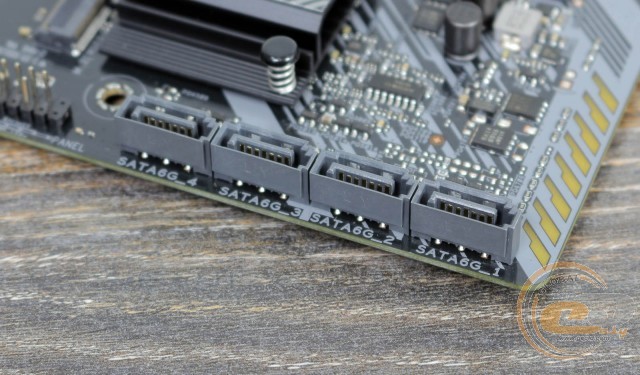

Претензій до зручності збірки у нас не виникло. DIMM-слоти оснащені засувками тільки з одного боку. Навіть найбільша відеокарта не зможе перекрити доступ до портів SATA, хоч вони і розташовані перпендикулярно поверхні плати.

ASUS TUF GAMING A520M-PLUS

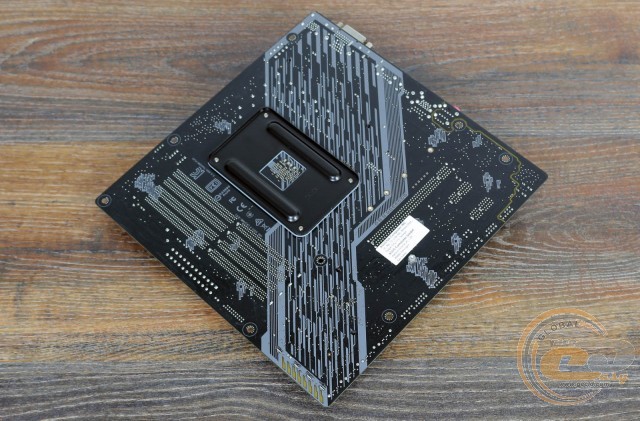

На зворотному боці немає нічого примітного - тільки стандартна опорна пластина процесорного роз'єму, ряд відміток про проходження різних сертифікацій і пластикові кліпси кріплення радіаторів.

ASUS TUF GAMING A520M-PLUS

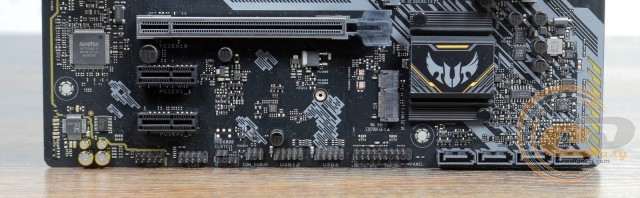

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо дві колодки для активації портів USB 2.0. Усього на платі реалізована підтримка трьох внутрішніх і пари зовнішніх USB 2.0.

ASUS TUF GAMING A520M-PLUS

ASUS TUF GAMING A520M-PLUS

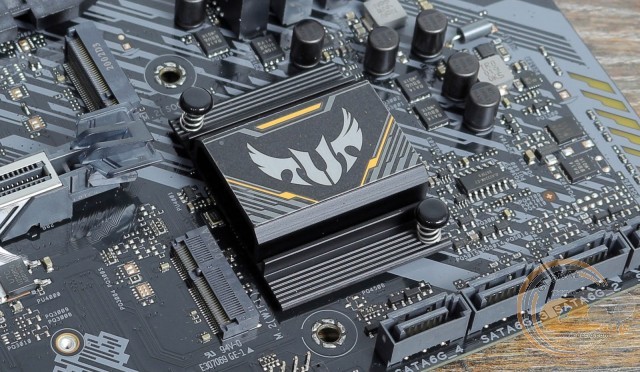

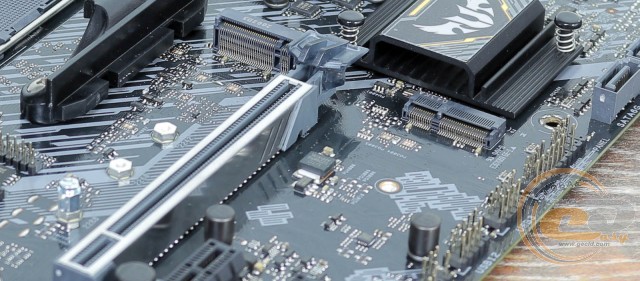

Можливості організації дискової підсистеми представлені інтерфейсом M.2 Socket 3 (підтримуються формати SSD M.2 2242, M.2 2260, M.2 2280 і M.2 22110) і чотирма портами SATA 6 Гбіт/с.

ASUS TUF GAMING A520M-PLUS

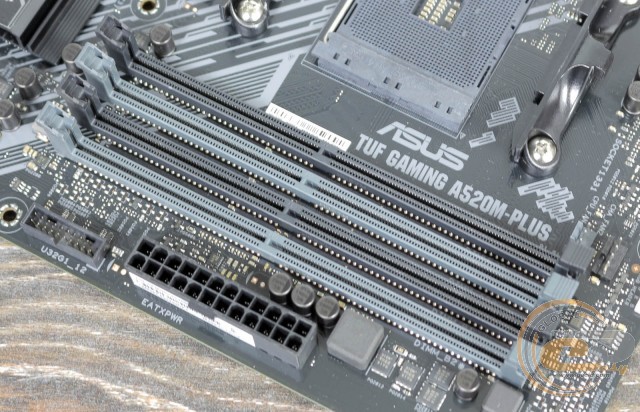

Системна плата ASUS TUF GAMING A520M-PLUS оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4 у двоканальному режимі. Підтримуються планки, що працюють на частотах до 4800 МГц у розгоні. Максимальний обсяг пам'яті може досягати 128 ГБ.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.2 Gen 1. Усього на платі їх шість: два внутрішніх і чотири на інтерфейсній панелі.

ASUS TUF GAMING A520M-PLUS

ASUS TUF GAMING A520M-PLUS

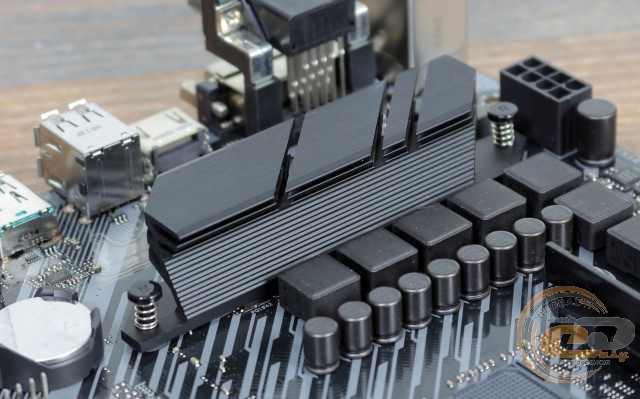

Ще одне поліпшення в порівнянні з ASUS PRIME A520M-A торкнулося підсистеми охолодження. В її складі з'явився радіатор для елементів підсистеми живлення. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 39°C;
  • радіатор на польових транзисторах - 68°C;
  • польові транзистори в верхній частині без радіатора - 60°C;
  • бічні / верхні дроселі підсистеми живлення - 60/66°C.

ASUS TUF GAMING A520M-PLUS демонструє більш низькі температури ключових вузлів. Це особливо важливо при збірці системи з потужним процесором у компактному корпусі.

ASUS TUF GAMING A520M-PLUS

ASUS TUF GAMING A520M-PLUS

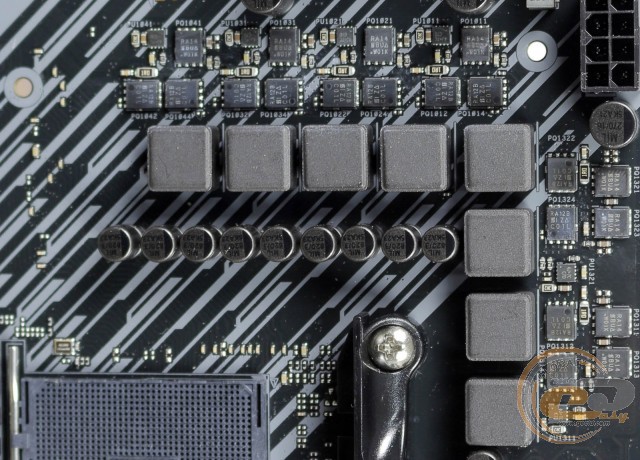

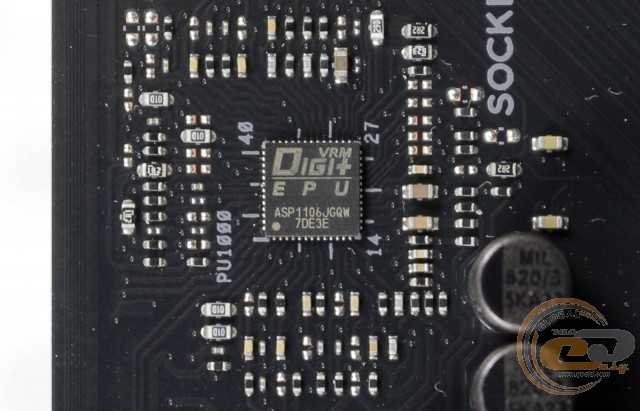

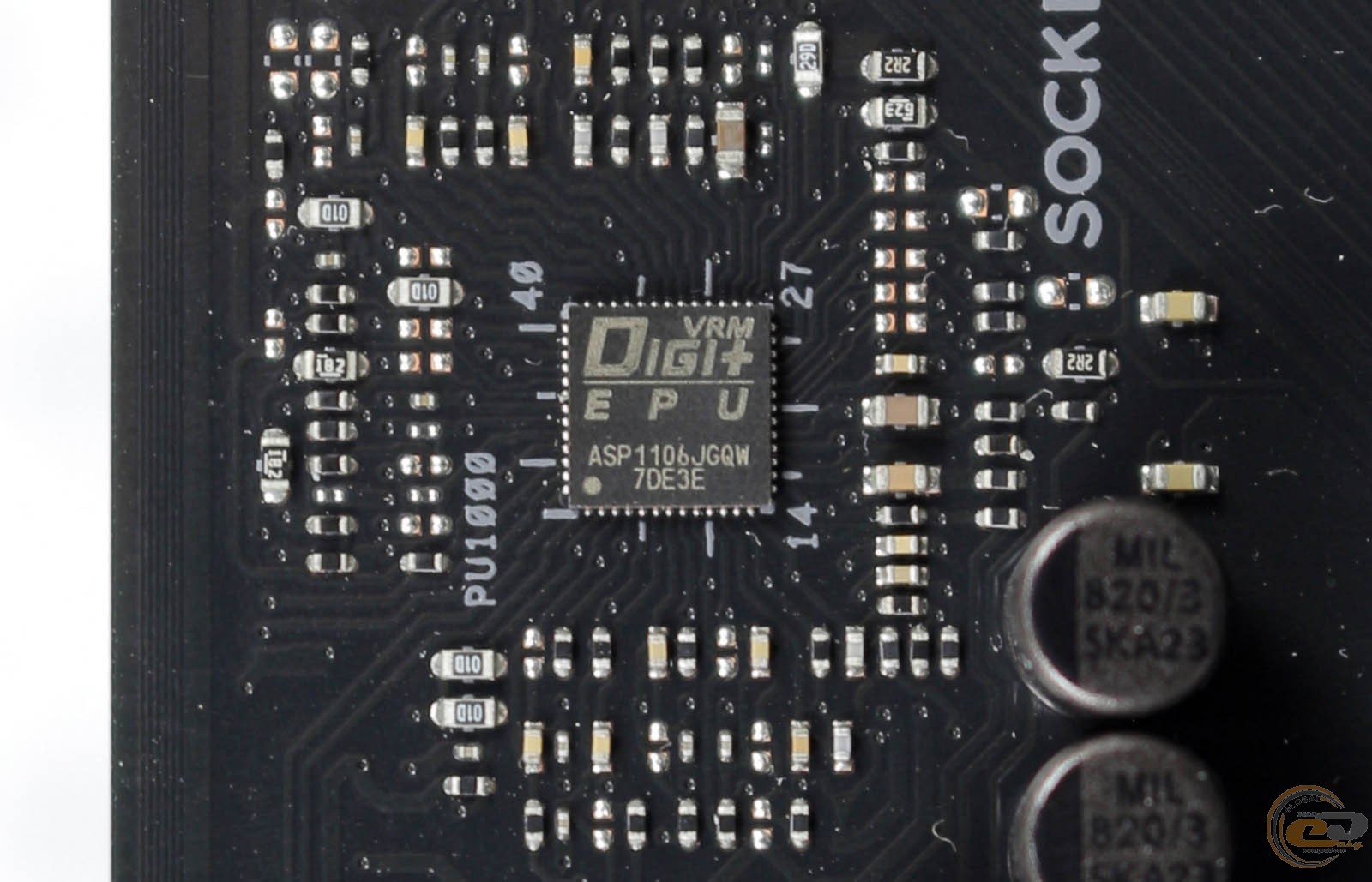

Покращена і підсистема живлення. Нагадаємо, що у ASUS PRIME A520M-A воно реалізована за 4+2-фазною схемою, а у тестованій моделі є вже вісім фаз. Елементна база залишилася незмінною і, що має твердотільні конденсатори, феритові дроселі та польові транзистори RA14B і RA12B. Перетворювач заснований на цифровому ШІМ-контролері ASP1106JGQW.

ASUS TUF GAMING A520M-PLUS

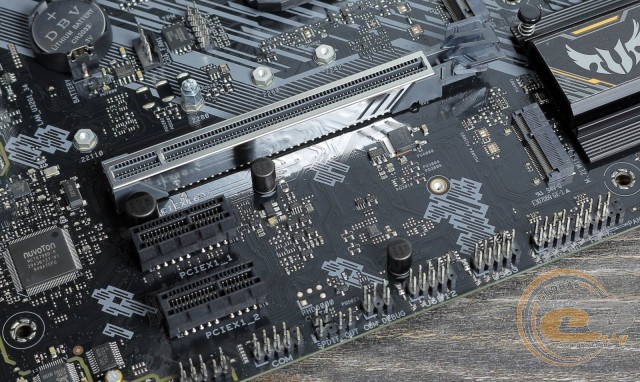

Для розширення функціональності ASUS TUF GAMING A520M-PLUS є три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;

Можна встановити тільки одну відеокарту і пару додаткових плат розширення. При використанні 3-слотового відеоприскорювача ви втратите доступ до PCI Express x1. Радує посилена конструкція роз'єму PCIe 3.0 x16, яка витримає масивні моделі.

ASUS TUF GAMING A520M-PLUS

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6798D-R, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

ASUS TUF GAMING A520M-PLUS

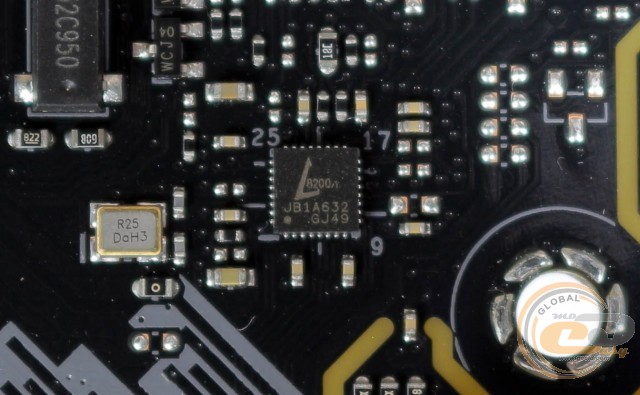

Для підтримки мережевих з'єднань слугує ексклюзивний гігабітний LAN-контролер Realtek L8200A. З пріоритизацією трафіку допоможе фірмова утиліта Turbo LAN.

ASUS TUF GAMING A520M-PLUS

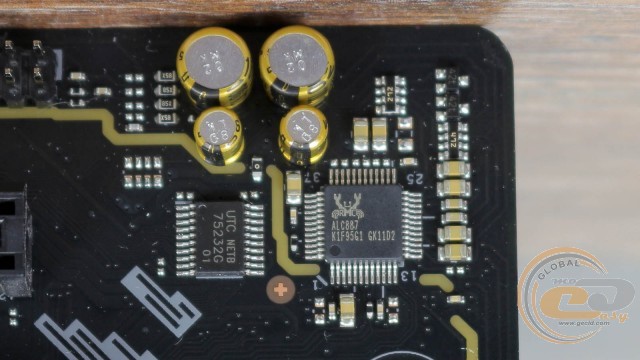

Звукова підсистема заснована на 8-канальному HDA-кодеку Realtek ALC887. Вона містить аудіоконденсатори Nichicon і технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.
