Огляд материнської плати ASUS TUF B450M-PRO GAMING: PRO-геймінг і не тільки

08-04-2019

Компанія AMD представить нові процесори Ryzen третього покоління на виставці Computex 2019, а значить, до такого довгоочікуваної події залишається не так уже й багато часу. До слова, материнські плати для платформи Socket AM4 на поточному поколінні чіпсетів будуть підтримувати нові CPU після оновлення BIOS, але напевно з деякими обмеженнями у використанні нових технологій. Тому вони все ще залишаються актуальними як для створення системи зараз, так і з прицілом на майбутній апгрейд.

ASUS TUF B450M-PRO GAMING

У даному огляді якраз і буде йтися про одну з таких моделей - ASUS TUF B450M-PRO GAMING. Вона входить до лінійки TUF GAMING і є флагманом на AMD B450 серед microATX-плат компанії ASUS. Давайте ж для початку познайомимося з її детальними характеристиками.

Специфікація

Модель

ASUS TUF B450M-PRO GAMING

Чіпсет

AMD B450

Процесорний роз'єм

Socket AM4

Підтримка процесорів

AMD Ryzen 1- та 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3533 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (х16 для AMD Ryzen / x8 для AMD Ryzen з графікою Radeon Vega / x4 для AMD Athlon з графікою Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

1 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4 (SATA для AMD Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC S1220A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 1 Type-C

2 x USB 3.1 Gen 1 Type-A

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

microATX

244 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS TUF B450M-PRO GAMING ASUS TUF B450M-PRO GAMING

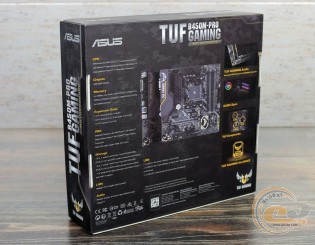

Материнська плата постачається в картонній упаковці з відмінним інформаційним наповненням. На її боковинах можна ознайомитися із зовнішнім виглядом плати, її головними особливостями і характеристиками.

ASUS TUF B450M-PRO GAMING

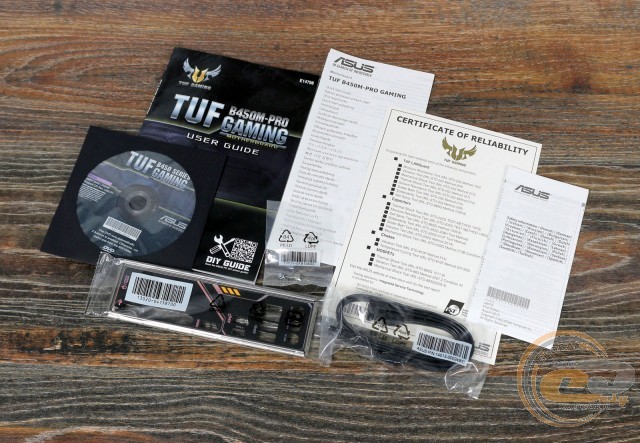

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF B450M-PRO GAMING

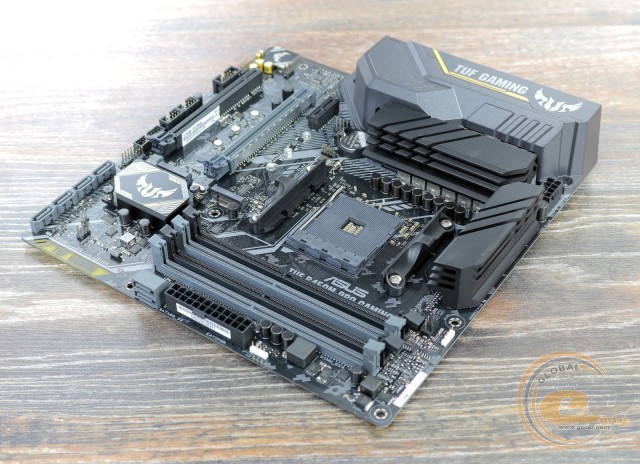

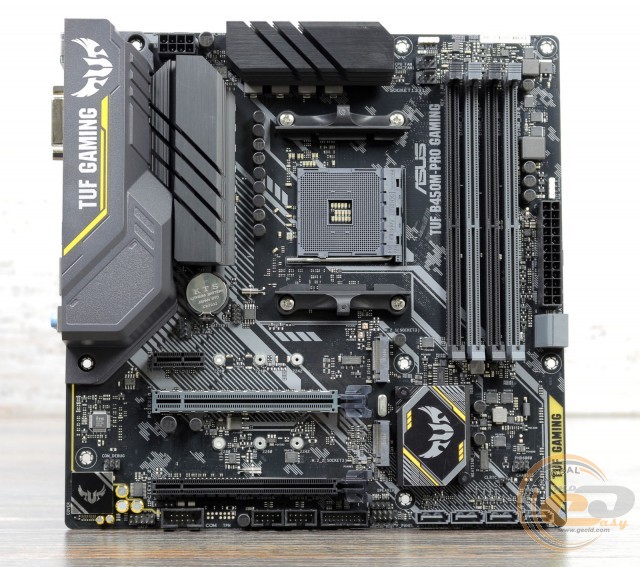

Думаємо, що усі вже звикли до стилю материнських плат лінійки ASUS TUF GAMING. У ньому успішно поєднується камуфляжний принт із сірими і жовтими вставками. І тестована модель не стала винятком. Правда, через компактні габарити ASUS вирішила відмовитися від традиційного вирізу по правому краю.

ASUS TUF B450M-PRO GAMING

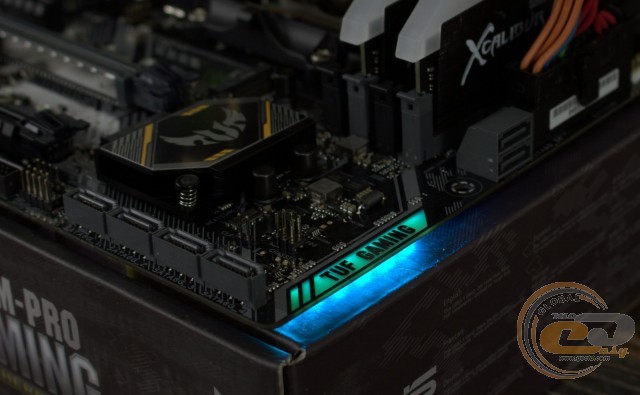

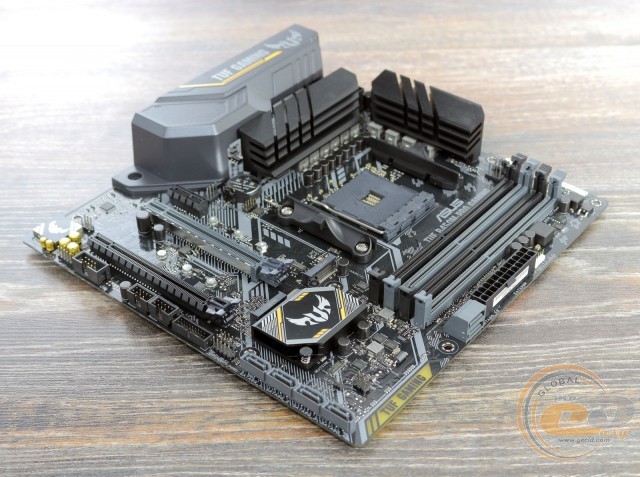

Приємним бонусом є LED-підсвічування і пара колодок для підключення світлодіодних стрічок, світіння яких можна синхронізувати з іншими комплектуючими завдяки ASUS Aura Sync.

ASUS TUF B450M-PRO GAMING

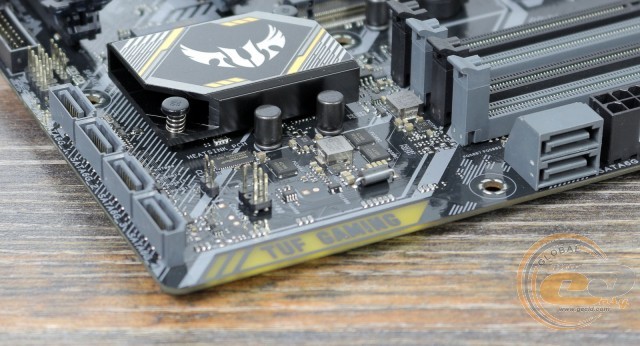

У компонуванні набортних елементів хочеться відзначити перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express 2.0 x16. Зате сподобалося наявність DIMM-слотів із засувками тільки з одного боку, що дуже корисно в компактній системі. До розташування інших елементів претензій у нас не виникло.

ASUS TUF B450M-PRO GAMING

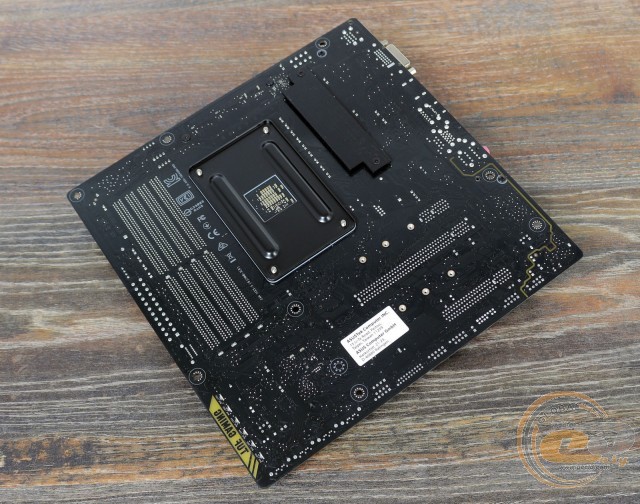

На зворотному боці ASUS TUF B450M-PRO GAMING можна виділити стандартну опорну пластину процесорного роз'єму і невеликий низькопрофільний радіатор. Він накриває ті елементи підсистеми живлення, що не вмістилися на зверхній боковині.

ASUS TUF B450M-PRO GAMING

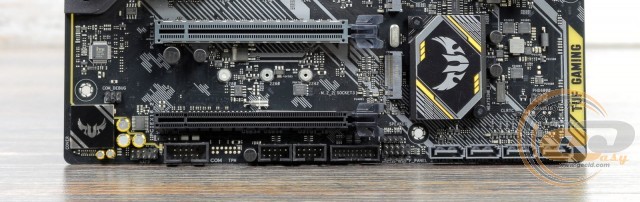

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх п'ять: два внутрішніх і три зовнішніх.

ASUS TUF B450M-PRO GAMING

ASUS TUF B450M-PRO GAMING

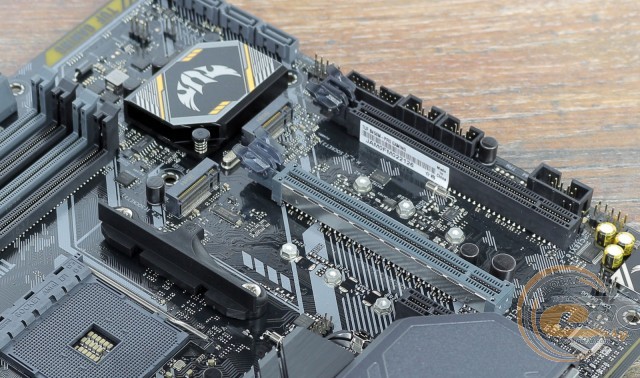

Можливості організації дискової підсистеми представлені парою інтерфейсів M.2 Socket 3 (підтримуються формати SSD-накопичувачів M.2 2242, M.2 2260, M.2 2280) і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній маємо два обмеження:

  • перший слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA_5/6»), тому вони будуть недоступні в разі встановлення M.2-накопичувача;
  • другий слот M.2 Socket 3 («M.2_2») не може використовуватися одночасно з двома іншими портами SATA 6 Гбіт/с («SATA_3/4»).

ASUS TUF B450M-PRO GAMING

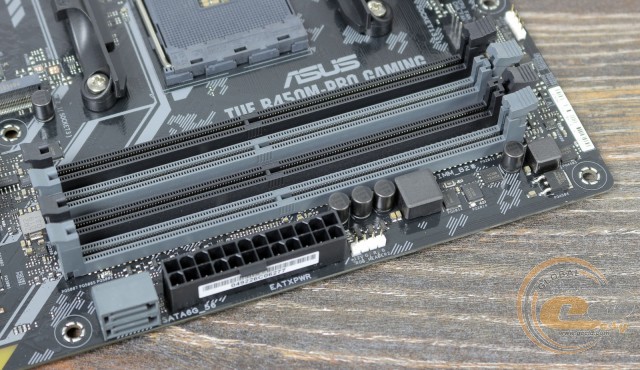

Системна плата ASUS TUF B450M-PRO GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4 у двоканальному режимі. Підтримуються планки, що працюють на частотах до 3533 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ.

ASUS TUF B450M-PRO GAMING

ASUS TUF B450M-PRO GAMING

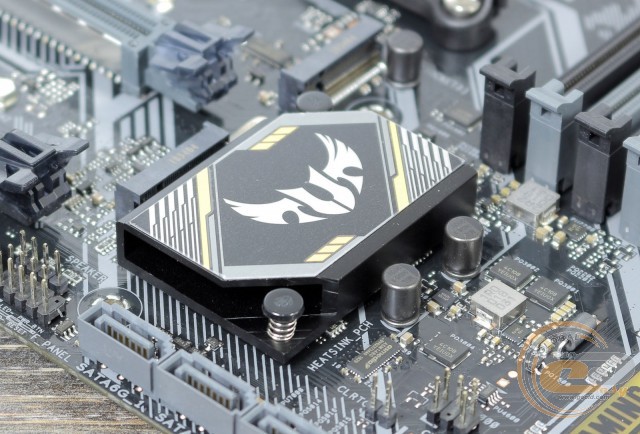

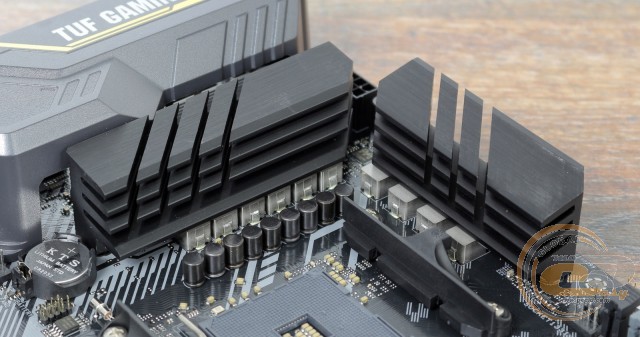

Система охолодження складається з трьох алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета AMD B450, а ще два накривають елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 36,1°C (при розгоні - 40,5°C);
  • нижній радіатор охолодження елементів підсистеми живлення процесора - 46,4°C (при розгоні - 50,1°C);
  • верхній радіатор охолодження елементів підсистеми живлення процесора - 44,9°C (при розгоні - 46,6°C);
  • дроселі - 51,2°C (при розгоні - 58,2°C).

Отримані результати вказують на високу ефективність встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS TUF B450M-PRO GAMING

ASUS TUF B450M-PRO GAMING

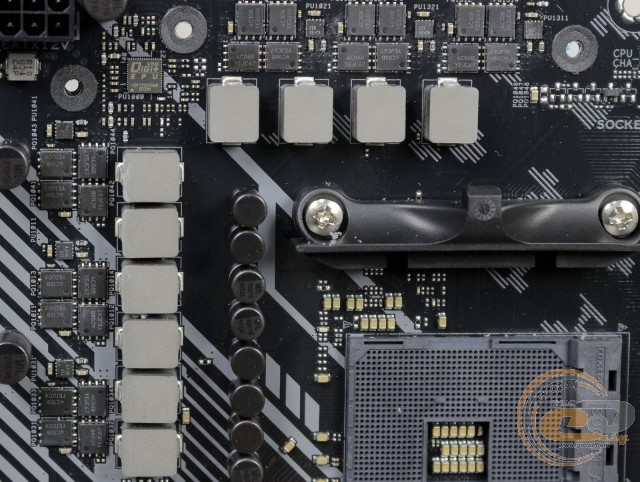

Живлення процесора здійснюється за 10-фазною схемою для обчислювальних ядер і додаткових вузлів. Елементна база містить твердотільні конденсатори, феритові дроселі і МОП-транзистори On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.

ASUS TUF B450M-PRO GAMING

Для розширення функціональності ASUS TUF B450M-PRO GAMING у користувача є в розпорядженні три слоти:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4).

До процесору підключений тільки верхній PCI Express 3.0 x16 з посиленою конструкцією, який і використовує всі доступні 16 ліній (для процесорів AMD Ryzen), тоді як другого дісталися тільки чотири чіпсетні лінії. Якщо ви захочете встановити пару відеокарт, то зможете використовувати тільки рішення від AMD в далеко не оптимальному режимі x16+x4.
