Огляд материнської плати ASUS TUF B450-PRO GAMING: гідний середній клас

06-05-2019

Якщо ви вирішили зібрати систему з одним із процесорів AMD для платформи Socket AM4, але не володієте безмежним бюджетом, то цілком логічним кроком буде вибір материнської плати на чіпсеті AMD B450. Він пропонує гідне поєднання ціни і можливостей, а також підтримує розгін. Далі вже справа за малим - визначитися з виробником, форматом плати і її вартістю.

ASUS TUF B450-PRO GAMING

Щоб трохи спростити вибір, ми вирішили познайомити вас з однією з моделей лінійки ASUS TUF GAMING, що розмістилася в середньому ціновому діапазоні. Йдеться про ASUS TUF B450-PRO GAMING. На момент підготовки огляду середня її вартість знаходиться в межах $135. Вона є одноосібним флагманом лінійки і повинна порадувати вас хорошим оснащенням. Давайте розбиратися, чи так це насправді.

Специфікація

Модель

ASUS TUF B450-PRO GAMING

Чіпсет

AMD B450

Процесорний роз'єм

Socket AM4

Підтримувані процесори

AMD Ryzen 1- і 2-го поколінь / Ryzen з графікою Radeon Vega / Athlon з графікою Radeon Vega

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою до DDR4-3533 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (х16 – для AMD Ryzen / x8 – для AMD Ryzen з графікою Radeon Vega / x4 – для AMD Athlon з графікою Radeon Vega)

1 x PCI Express 2.0 x16 (x4)

3 x PCI Express 2.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; SATA і PCIe 3.0 x4 (SATA для AMD Athlon))

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 2.0 x4)

6 x SATA 6 Гбіт/с

RAID 0, RAID 1, RAID 10

LAN

1 x Realtek RTL8111H (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC S1200A

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єми вентилятора CPU (4-контактний)

1 x роз'єм підключення водоблоку СВО (4-контактний)

3 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

2 x USB 3.1 Gen 2 Type-A

1 x USB 3.1 Gen 1 Type-C

2 x USB 3.1 Gen 1 Type-A

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP, ACPI 6.1, SM BIOS 3.1

Форм-фактор

ATX

305 x 244 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS TUF B450-PRO GAMING ASUS TUF B450-PRO GAMING

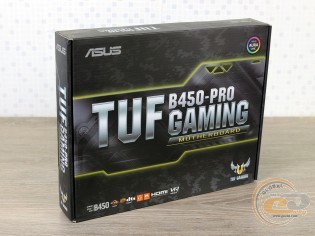

До рук покупцеві ASUS TUF B450-PRO GAMING потрапляє в картонній коробці з приємним оформленням і відмінним інформаційним наповненням. На її боковинах можна ознайомитися із зовнішнім виглядом плати, її головними особливостями і характеристиками.

ASUS TUF B450-PRO GAMING

Комплект постачання має:

  • диск з драйверами і утилітами;
  • наклейки;
  • сертифікат надійності;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувачів M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF B450-PRO GAMING

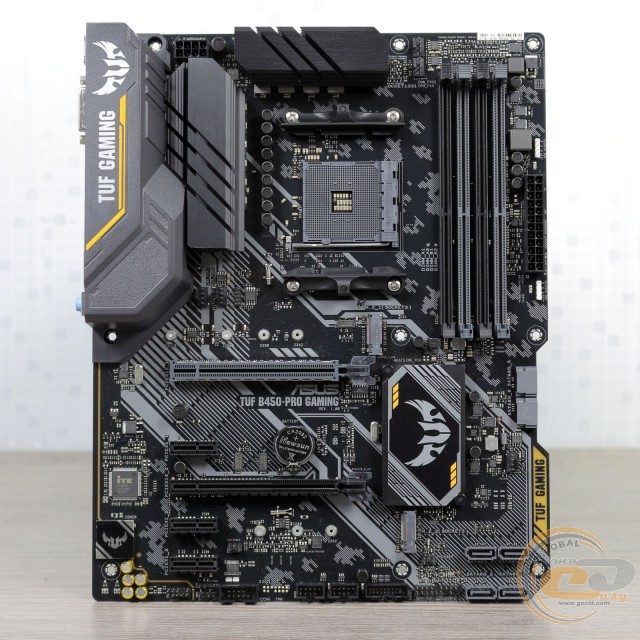

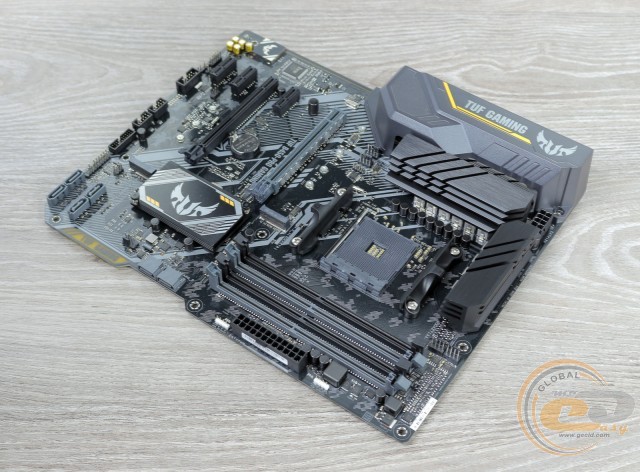

Дизайн ASUS TUF B450-PRO GAMING перегукується з іншими платами серії TUF GAMING. У ньому переважає цікаве поєднання чорного і жовтого кольорів. Також відзначимо традиційний виріз на правій боковині плати і наявність захисного кожуха над інтерфейсною панеллю.

ASUS TUF B450-PRO GAMING

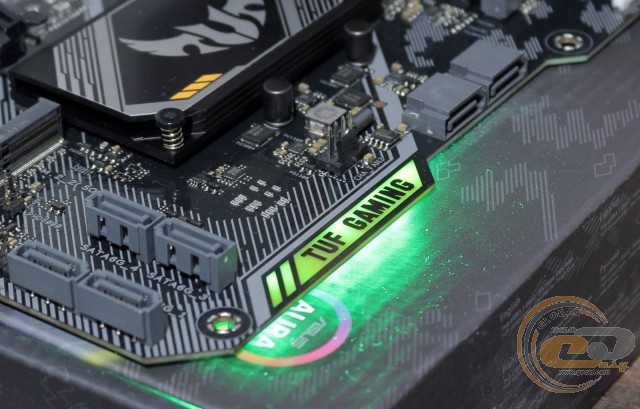

Приємним бонусом є наявність LED-підсвічування ASUS AURA Sync і пари колодок підключення світлодіодних стрічок.

ASUS TUF B450-PRO GAMING

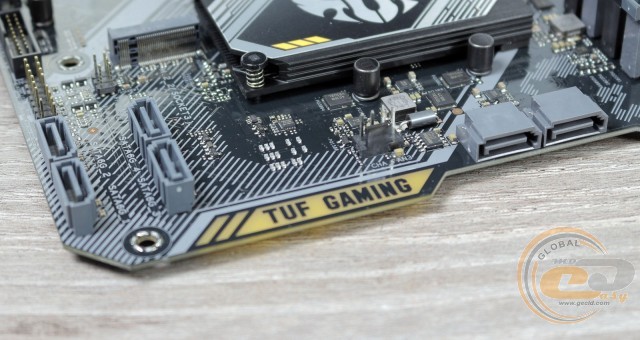

Говорячи про компонування і зручність збірки системи, виділимо перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення в нижній слот PCI Express 3.0 x1, що малоймовірно. До розташування інших елементів претензій у нас не виникло. Порадувало використання DIMM-слотів з засувками з одного боку.

ASUS TUF B450-PRO GAMING

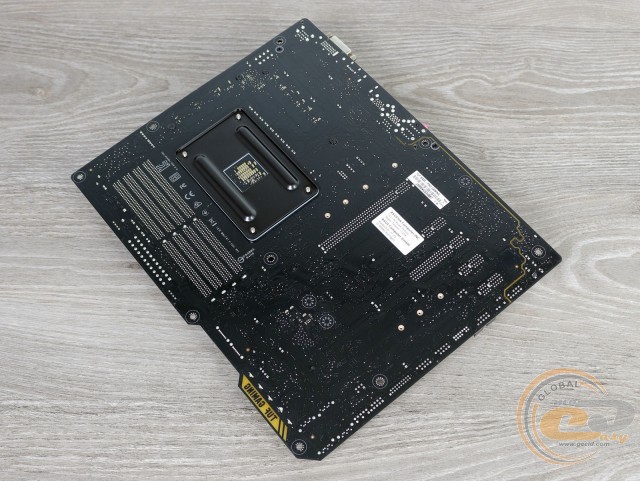

На звороті плати можна відзначити стандартну опорну пластину процесорного роз'єму. Також бачимо, що радіатори на елементах підсистеми живлення закріплені за допомогою гвинтів, а охолоджувач чіпсета зафіксований пластиковими кліпсами.

ASUS TUF B450-PRO GAMING

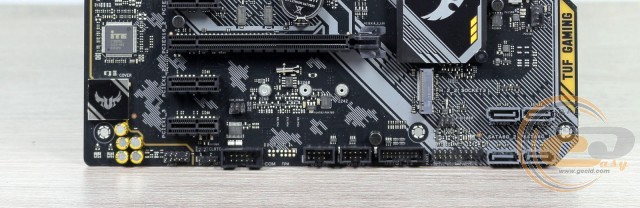

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S / PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо три колодки для активації портів USB: дві для USB 2.0 і одну для USB 3.1 Gen 1. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх п'ять: два внутрішніх і три зовнішніх.

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. За традицією є кілька обмежень щодо одночасного використання деяких інтерфейсів:

  • верхній слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з двома портами SATA 6 Гбіт/с («SATA6G_5/6») при встановленні M.2-накопичувача;
  • слот розширення PCI Express 2.0 x16 («PCIe x16_2») і два верхніх PCI Express 2.0 x1 («PCIe x1_1» і «PCIe x1_2») будуть недоступні в разі встановлення PCIe-накопичувача в нижній слот M.2 Socket 3 («M .2_2 »).

ASUS TUF B450-PRO GAMING

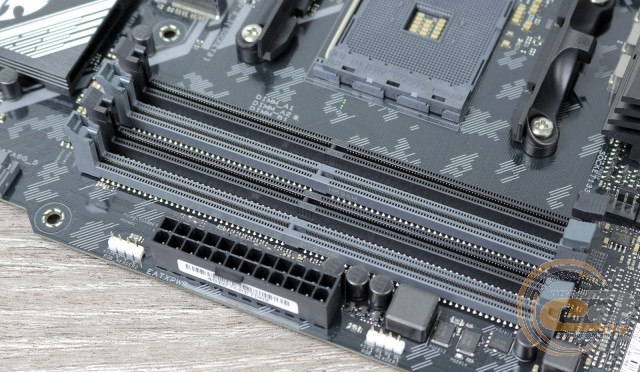

Системна плата ASUS TUF B450-PRO GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати в двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або в другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 3533 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

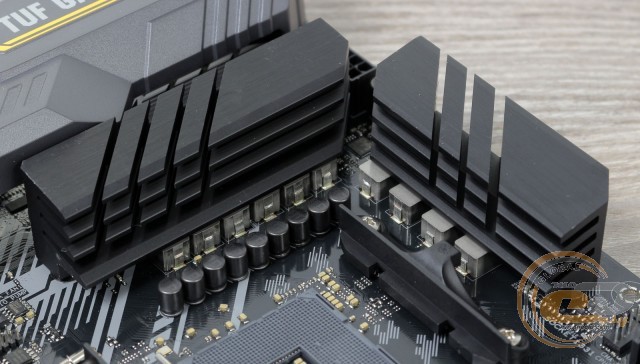

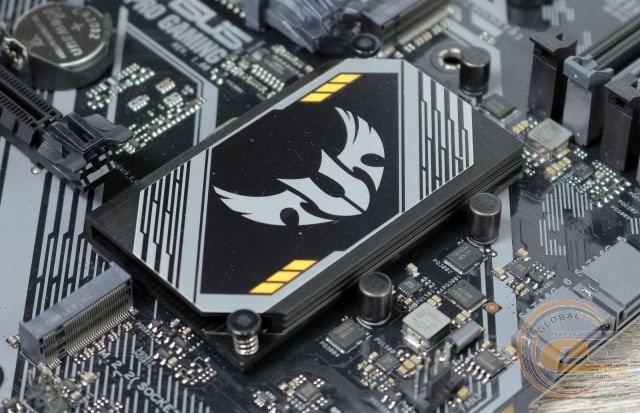

Система охолодження складається з трьох алюмінієвих радіаторів. Під час тестування були зафіксовані температурні показники:

  • радіатор охолодження чіпсета - 36,1°C (при розгоні - 37°C);
  • верхній радіатор охолодження елементів підсистеми живлення - 40,4°C (при розгоні - 42°C);
  • нижній радіатор охолодження елементів підсистеми живлення - 41,4°C (при розгоні - 45°C);
  • дроселі підсистеми живлення - 45°C (при розгоні - 48,2°C).

Отримані результати явно вказують на високу ефективність роботи встановленої системи охолодження, що свідчить про правильний підбір матеріалів і їх конструкції.

ASUS TUF B450-PRO GAMING

ASUS TUF B450-PRO GAMING

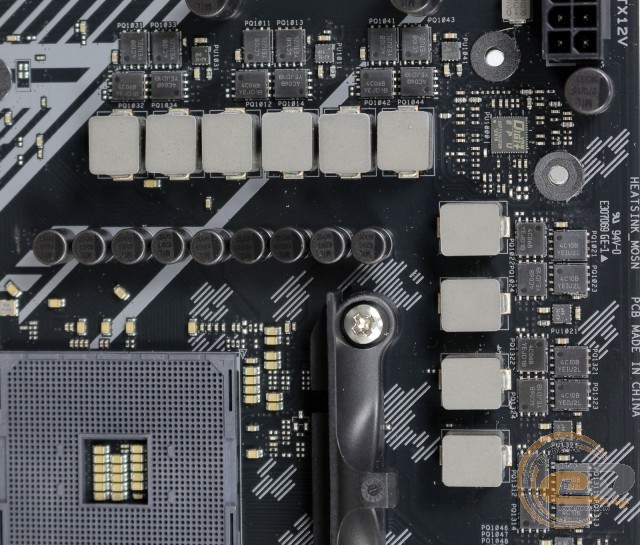

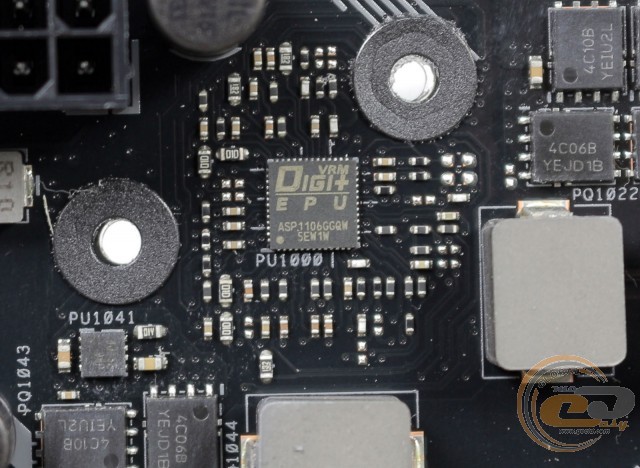

Підсистема живлення використовує 4+2-фазний дизайн для обчислювальних ядер і додаткових вузлів. Елементна база має твердотільні конденсатори, феритові дроселі і МОП-транзистори On Semiconductor 4C06B і 4C10B. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1106GGQW.

ASUS TUF B450-PRO GAMING

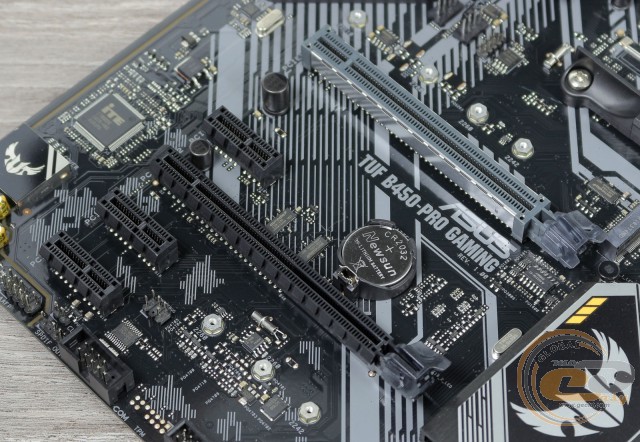

Для розширення функціональності ASUS TUF B450-PRO GAMING у користувача є в розпорядженні п'ять слотів:

  1. PCI Express 3.0 x16;
  2. PCI Express 2.0 x1;
  3. PCI Express 2.0 x16 (x4);
  4. PCI Express 2.0 x1;
  5. PCI Express 2.0 x1.

До процесора підключений тільки верхній слот PCI Express 3.0 x16 з посиленою конструкцією, який і використовує всі доступні 16 ліній. Другому роз'єму дісталися тільки чотири чіпсетних ліній. Якщо ви захочете встановити пару відеокарт, то це можливо тільки з рішеннями від AMD за схемою x16+x4.

Є ще одне обмеження: слот PCI Express 2.0 x16 буде працювати в режимі x2, якщо встановлена ​​плата розширення в один з верхніх PCI Express 2.0 x1.
