Огляд материнської плати ASUS TUF B360M-PLUS GAMING: джентльменський набір

Даний матеріал буде цікавий у першу чергу любителям формату microATX, які хочуть зібрати сучасну ігрову систему середнього рівня, без розгону процесора і ОЗП. Для цих цілей відмінно підійде одна з моделей лінійки ASUS TUF, оскільки вони пропонують не тільки гідне поєднання ціни і оснащення, а й мають впізнаваним дизайном, який вдало доповнюється надійною елементною базою.

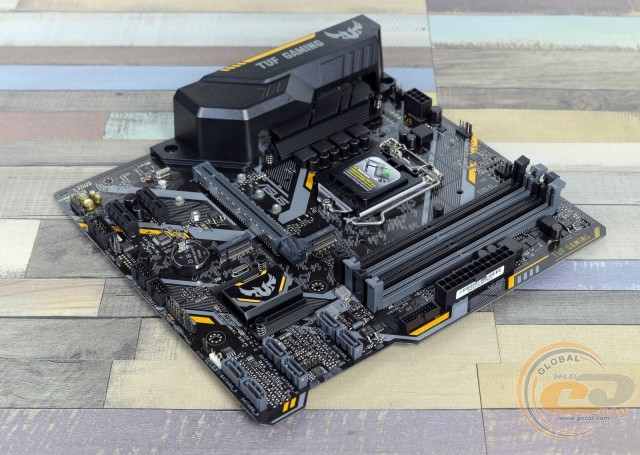

ASUS TUF B360M-PLUS GAMING

Отже, сьогодні мова піде про ASUS TUF B360M-PLUS GAMING. Вона займає позицію флагмана лінійки на Intel B360 у компактному форматі microATX. Давайте ж поглянемо, що пропонує тайванський виробник у ціновому сегменті близько $100.

Специфікація

Модель

ASUS TUF B360M-PLUS GAMING

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримувані процесори

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого і дев'ятого покоління для платформи Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 128 ГБ пам'яті з частотою до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

2 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x4)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; PCIe 3.0 x4)

6 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальний Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

2 x роз'єми підключення системних вентиляторів (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієвий радіатор на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x DVI-D

1 x RJ45

2 x USB 2.0

1 x USB 3.1 Gen 1 Type-C

2 х USB 3.1 Gen 2 Type-A

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

2 x USB 2.0

1 x S/PDIF Out

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

microATX

244 x 231 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплектація

ASUS TUF B360M-PLUS GAMING ASUS TUF B360M-PLUS GAMING

ASUS TUF B360M-PLUS GAMING постачається в картонній упаковці, оформленій у темно-жовтих тонах із відмінним інформаційним наповненням. Воно відображає головні її особливості та переваги, а також технічні характеристики.

ASUS TUF B360M-PLUS GAMING

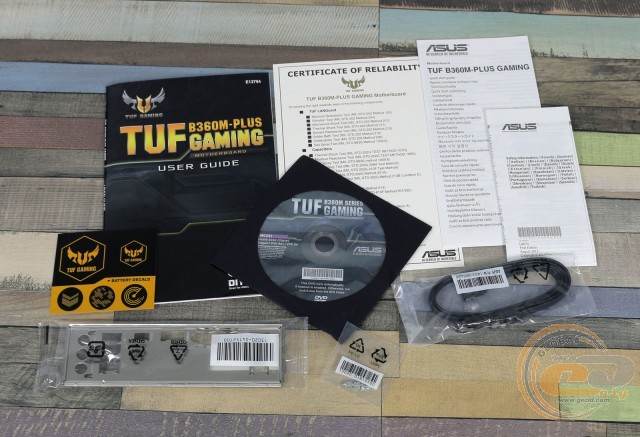

Комплект постачання містить:

  • диск із драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF B360M-PLUS GAMING

Це далеко не перший представник лінійки ASUS TUF GAMING у нас на огляді. Думаємо, ви вже звикли до головних особливостей дизайну: агресивне поєднання чорного і жовтого кольору, камуфляжний принт на платі і виріз на правій боковині. Усе це дозволяє ASUS TUF B360M-PLUS GAMING виділятися на тлі конкурентів.

ASUS TUF B360M-PLUS GAMING

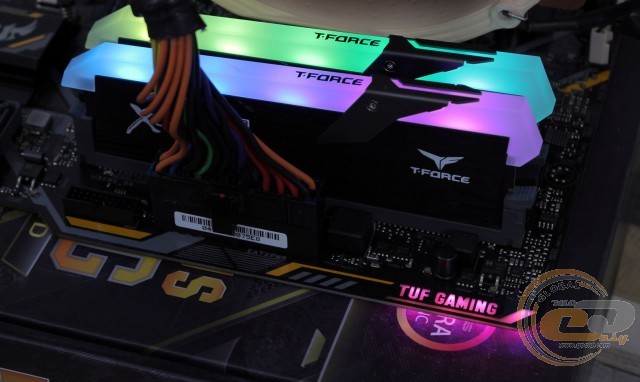

Ще одним приємним бонусом є LED-підсвічування ASUS AURA Sync, яке полягає в логотипі серії, що світиться, у верхньому правому куті. Також є колодка для підключення RGB-стрічки.

ASUS TUF B360M-PLUS GAMING

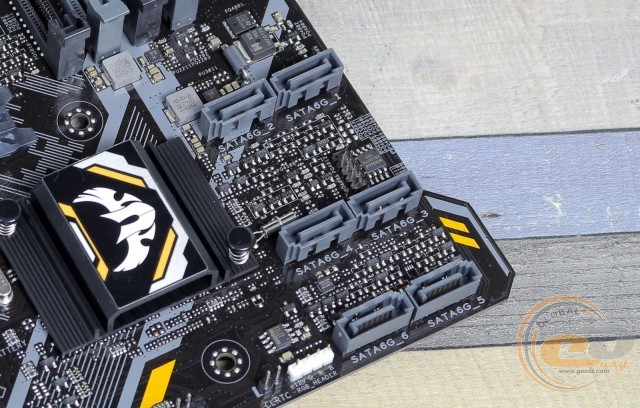

У плані компонування та зручності збірки системи відзначимо перпендикулярне розташування портів SATA 6 Гбіт/с. Доступ до двох з них може бути ускладнений габаритною відеокартою, а до решти - тільки в разі встановлення довгих плат розширення в PCI Express x1. До розташування інших елементів претензій у нас не виникло. З приємного виділимо DIMM-слоти з засувками з одного боку і посилений слот для відеокарти. А ось місця для кріпильних отворів по правому краю не знайшлося, тому будьте обережні при підключенні елементів, що знаходяться там.

ASUS TUF B360M-PLUS GAMING

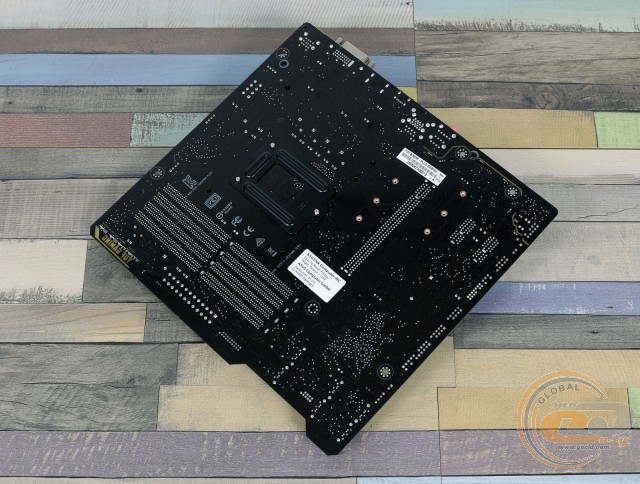

На зворотному боці ASUS TUF B360-PLUS GAMING розташована стандартна опорна пластина процесорного роз'єму. Обидва радіатори системи охолодження закріплені за допомогою пластикових кліпс.

ASUS TUF B360M-PLUS GAMING

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S / PDIF out, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо пару колодок для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох внутрішніх і двох зовнішніх портів USB 2.0. Що ж стосується USB 3.1 Gen 1, то їх три: два внутрішніх і один зовнішній.

ASUS TUF B360M-PLUS GAMING

ASUS TUF B360M-PLUS GAMING

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. Є й одне обмеження: порт «SATA_2» буде недоступний при встановленні SATA-накопичувача в роз'єм «M.2_1». Якщо ж ви вирішили використовувати пам'ять Intel Optane, то для цього підійде лише інтерфейс «M.2_2».

ASUS TUF B360M-PLUS GAMING

Системна плата ASUS TUF B360-PLUS GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4. Підтримуються планки, що працюють на частотах до 2666 МГц. Максимальний обсяг може досягати 128 ГБ.

Додатково зазначимо розташовану на правій боковині колодку підключення виносної панелі з портами USB 3.1 Gen 1.

ASUS TUF B360M-PLUS GAMING

ASUS TUF B360M-PLUS GAMING

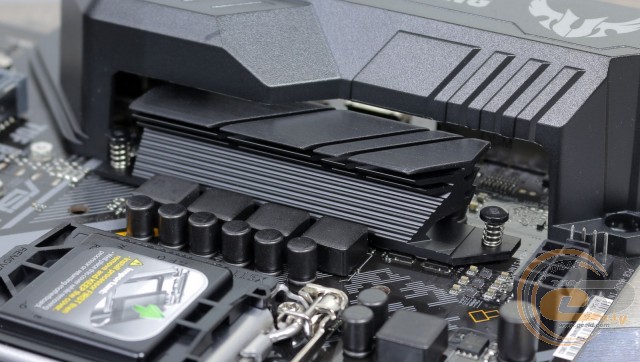

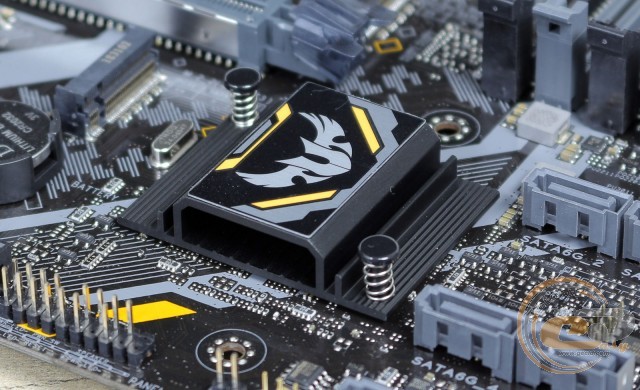

Система охолодження складається з двох алюмінієвих радіаторів: один відводить тепло від чіпсета Intel B360, а другий накриває елементи підсистеми живлення процесора. Під час тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 35,3°C;
  • радіатор охолодження елементів підсистеми живлення процесора - 66,7°C;
  • дроселі - 69°C.

Ми отримали гідні результати. Розгін відсутній, тому переживати про перегрів вам не доведеться.

ASUS TUF B360M-PLUS GAMING

ASUS TUF B360M-PLUS GAMING

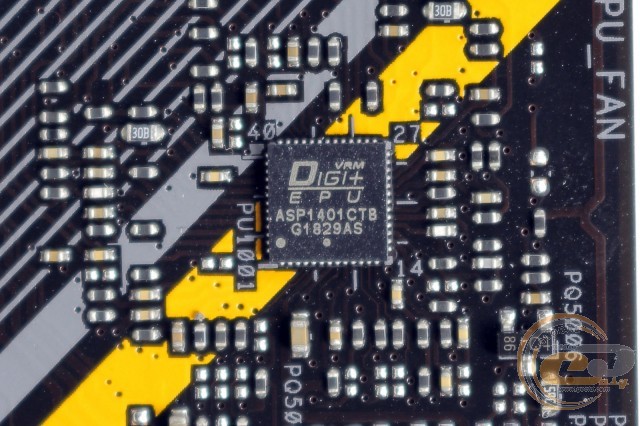

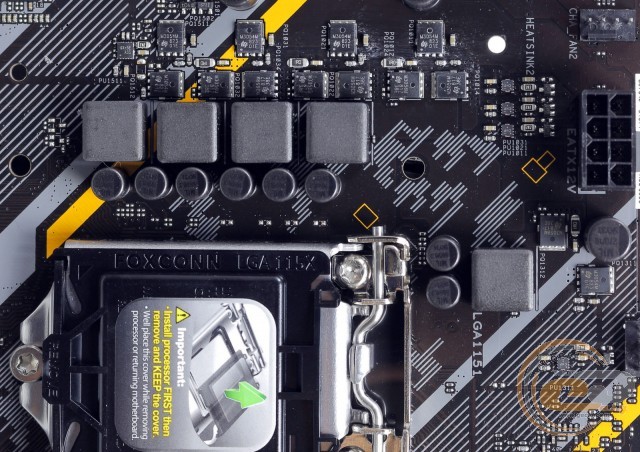

Живлення процесора здійснюється за 4+1-фазною схемою для обчислювальних ядер і додаткових вузлів. В обв'язці використовуються транзистори M3054M і M3056M, твердотільні конденсатори і феритові дроселі. Роль ШІМ-контролера покладено на мікросхему ASP1401CTB.

ASUS TUF B360M-PLUS GAMING

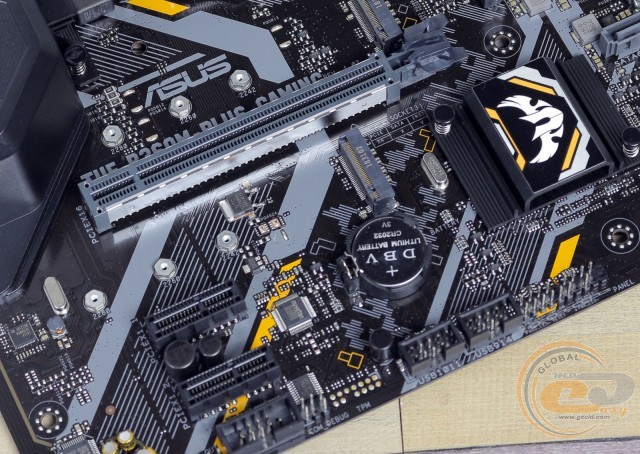

Можливості розширення функціональності у ASUS TUF B360-PLUS GAMING такі:

  1. PCI Express 3.0 x16;
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1.

Ви зможете встановити тільки одну відеокарту і пару додаткових плат розширення, чого цілком достатньо для компактної системи.
