Огляд і тестування материнської плати ASUS TUF B360M-E GAMING: нічого зайвого

10-08-2018

ASUS TUF B360M-E GAMING

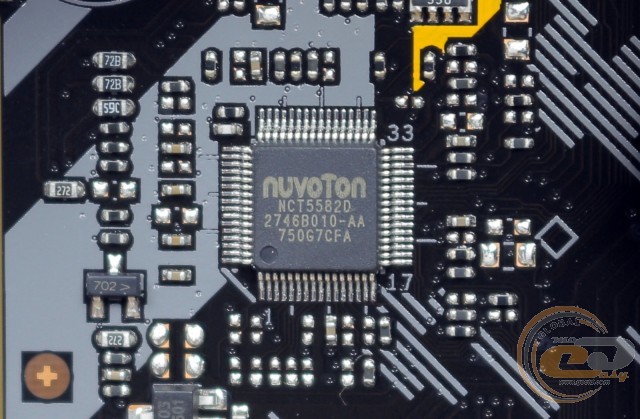

Можливості Multi I/O покладені на мікросхему NUVOTON NCT5582D, яка забезпечує роботу портів COM і PS/2, а також моніторинг.

ASUS TUF B360M-E GAMING

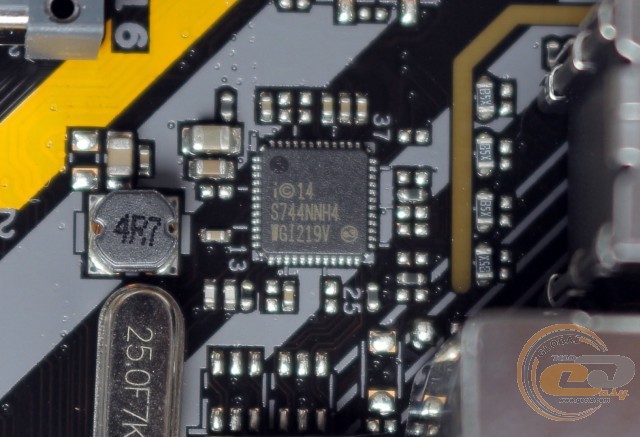

Для підтримки мережевих з'єднань слугує гігабітний LAN-контролер Intel WGI219V.

ASUS TUF B360M-E GAMING

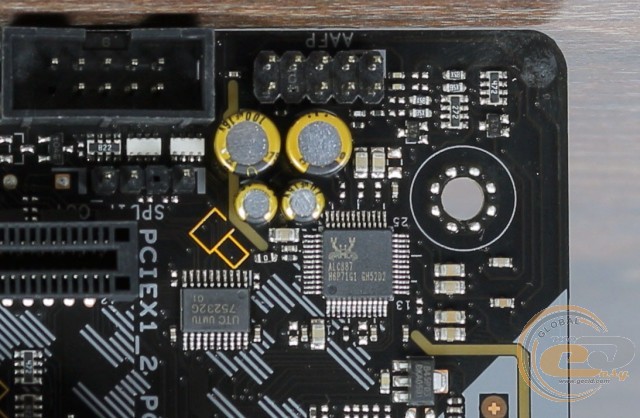

Звукова підсистема розглянутої материнської плати заснована на 8-канальному HDA-кодеку Realtek ALC887 і має аудіоконденсатори Nichicon, а також технологію екранування від наведень інших комплектуючих за допомогою захисної смуги. Для підвищення якості аудіосигналу лівий і правий канали розташовані на різних шарах друкованої плати.

ASUS TUF B360M-E GAMING

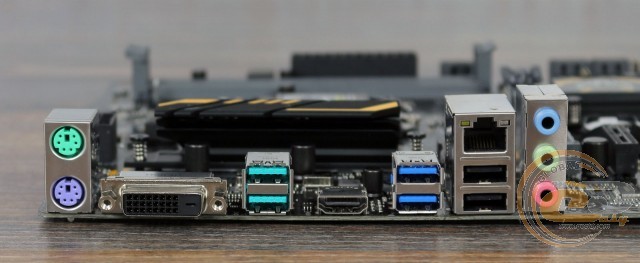

На інтерфейсну панель тестованої моделі виведені такі порти:

  • 2 x PS/2;
  • 1 x DVI-D;
  • 1 x HDMI;
  • 1 x RJ45;
  • 2 x USB 3.1 Gen 1;
  • 2 x USB 3.1 Gen 2;
  • 2 х USB 2.0;
  • 3 x аудіопорти.

Для даного цінового сегмента будова інтерфейсної панелі у ASUS TUF B360M-E GAMING вийшла дуже навіть гідна. Є два актуальних відеовиходи і шість портів USB, включаючи пару сучасних високошвидкісних USB 3.1 Gen 2. При бажанні її можна доповнити портом COM за допомогою відповідної колодки. А ось щасливі власники багатоканальної акустики зіткнуться з незручним її підключенням.

ASUS TUF B360M-E GAMING

Другою неприємною особливістю материнської плати є всього два 4-контактні роз'єми для підключення вентиляторів: по одному для кулера CPU і системного пропелера.

UEFI BIOS

Тестована модель використовує сучасний завантажувач на основі графічного інтерфейсу UEFI, здійснювати налаштування в якому можна за допомогою мишки. Він пропонує два основні сценарії використання: «EZ Mode», в якому всі необхідні налаштування згруповані на одному екрані, або звичний «Advanced Mode», де всі налаштування рознесені за своїми вкладками. Функціональні можливості BIOS дозволять оптимально конфігурувати систему, а для моніторингу можна використовувати праву бокову панель, яка відображається у всіх розділах, або спеціальну вкладку «Monitor».

Можливості розгону

ASUS TUF B360M-E GAMING

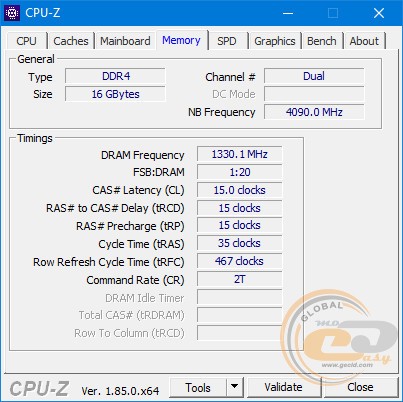

Можливості розгону процесора на материнській платі відсутні. Тестові модулі оперативної пам'яті DDR4-3200 G.SKILL Trident Z  вдалося запустити на максимально заявленій частоті DDR4-2666 МГц.

Тестування

Для перевірки можливостей материнської плати ASUS TUF B360M-E GAMING використовувалося таке обладнання:

Процесор

Intel Core i7-8700K (Socket LGA1151, 4,7 ГГц, L3 12 МБ)
Turbo Boost: enable

Кулер

Noctua NH-U14S

Оперативна пам'ять

2 x 8 ГБ DDR4-2666 HyperX Fury HX424C15FBK2/16

Відеокарта

ASUS GeForce GTX 980 4GB GDDR5 Matrix Platinum

Жорсткий диск

WD Purple (WD10PURX, 1 ТБ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

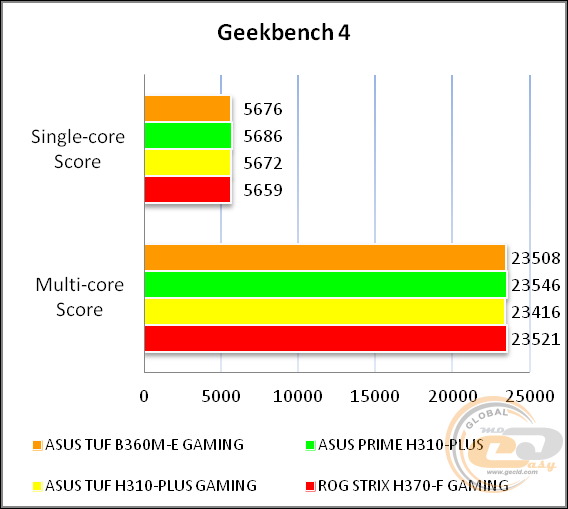

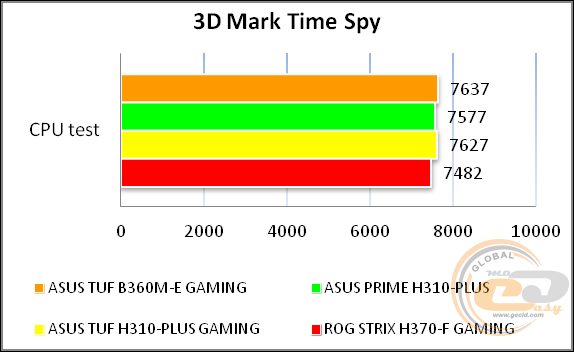

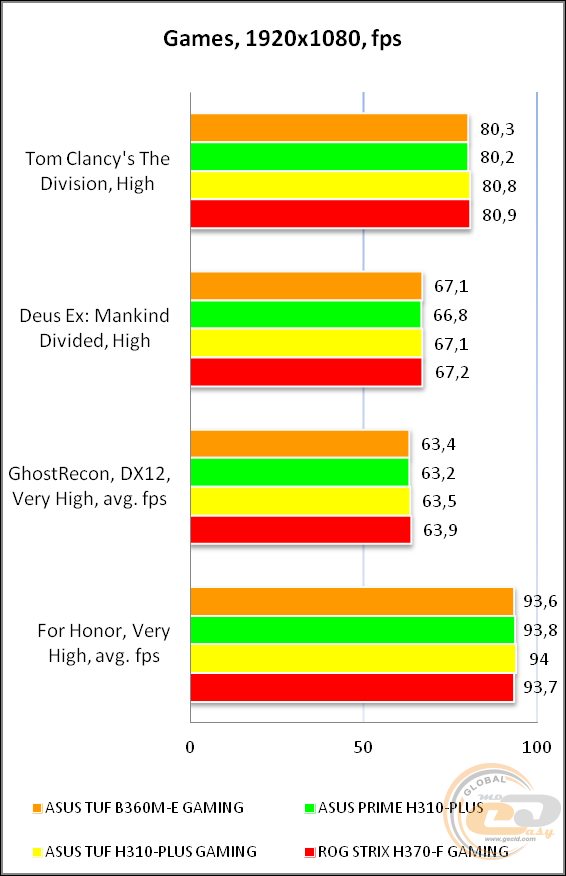

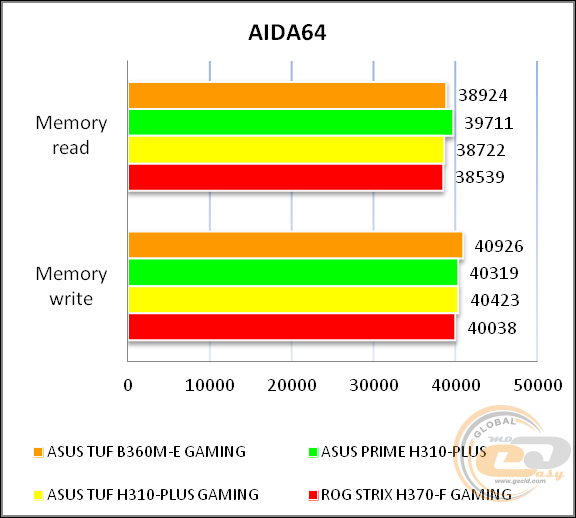

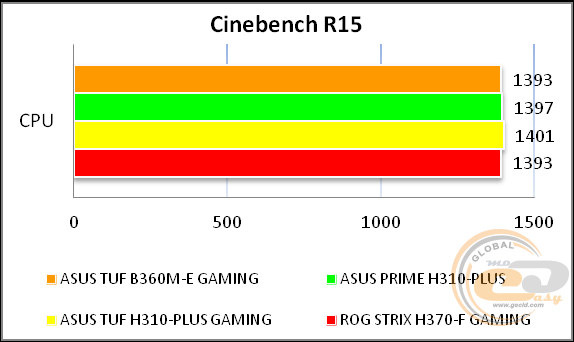

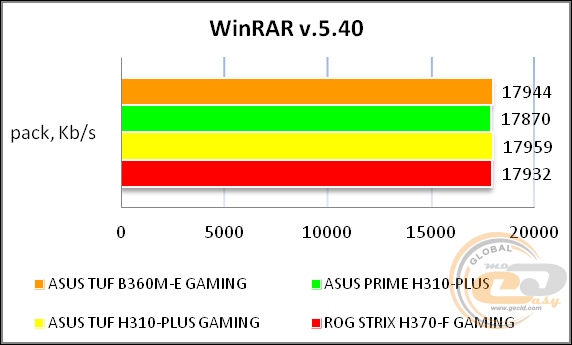

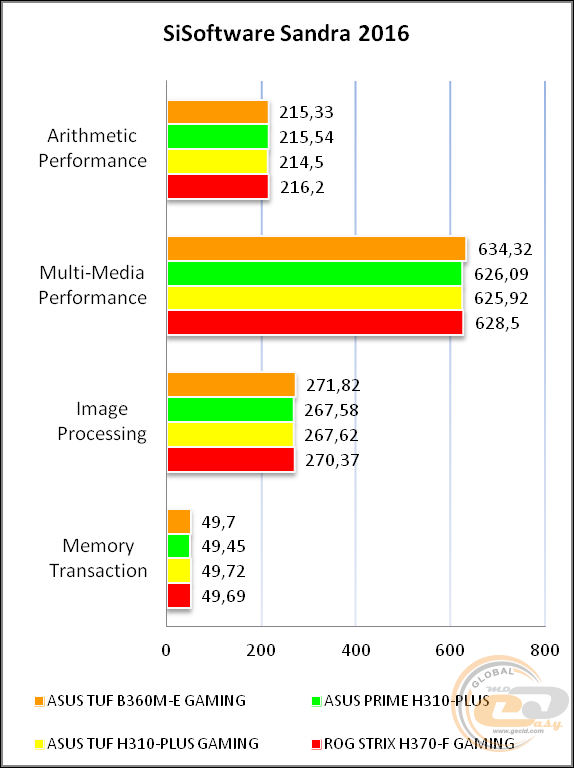

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

ASUS TUF B360M-E GAMING

У підсумку ми отримали відмінні результати, досягнення яких супроводжувало використання хорошої елементної бази, актуальних функціональних можливостей і вдалої оптимізації налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.01, -0.05

Відмінно

Рівень шуму, дБ (А)

-85.1

Добре

Динамічний діапазон, дБ (А)

85.1

Добре

Гармонійні викривлення, %

0.0068

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-75.7

Посередньо

Інтермодуляційні викривлення + шум, %

0.018

Дуже добре

Взаємопроникнення каналів, дБ

-86.2

Відмінно

Інтермодуляції на 10 кГц, %

0.018

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.02, -0.06

Відмінно

Рівень шуму, дБ (А)

-92.6

Дуже добре

Динамічний діапазон, дБ (А)

92.5

Дуже добре

Гармонійні викривлення, %

0.0065

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.2

Посередньо

Інтермодуляційні викривлення + шум, %

0.012

Дуже добре

Взаємопроникнення каналів, дБ

-87.4

Відмінно

Інтермодуляції на 10 кГц, %

0.010

Дуже добре

Загальна оцінка



Дуже добре

Звукова підсистема показала себе з позитивного боку, і її можливостей буде достатньо для повсякденного використання.

Висновки

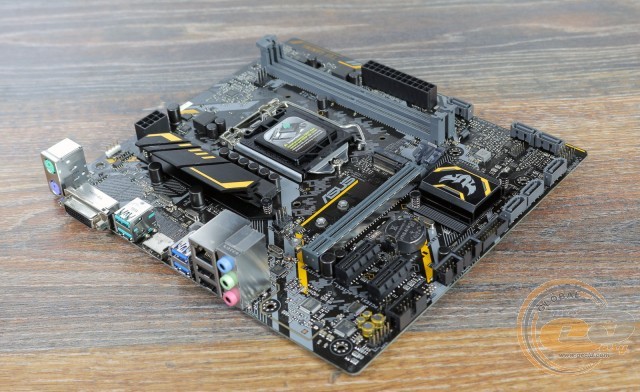

ASUS TUF B360M-E GAMING

Материнська плата ASUS TUF B360M-E GAMING вийшла досить цікавою, але зі своїми нюансами. Для початку пройдемося за її перевагами, які полягають в адекватній вартості (близько $100), приємному дизайні, системі LED-підсвічування ASUS AURA Sync, непоганий системі охолодження, вдалої конфігурації інтерфейсної панелі і наявності всіх найнеобхідніших сучасних інтерфейсів.

До нюансам можна зарахувати використання всього двох роз'ємів для підключення вентиляторів і двох слотів для модулів оперативної пам'яті. Також за традицією відзначимо обмеження одночасної роботи інтерфейсів дискової підсистеми і незручне підключення багатоканальної акустики.

У цілому ASUS TUF B360M-E GAMING можна сміливо рекомендувати до покупки, якщо ви чітко визначилися, що хочете зупинити свій вибір на збірці компактної домашньої системи з процесором із заблокованим множником і однією відеокартою, а також готові до обмеження оперативної пам'яті в 32 ГБ і незручному поступовому нарощуванню її обсягу. Адже не вийде для початку купити пару планок по 4 ГБ, а потім додати ще дві аналогічні. Потрібно буде або обмежуватися одноканальним режимом з однією планкою, або відразу брати ОЗП із запасом.

Що ж стосується альтернатив, то можна подивитися в бік дорожчої ASUS TUF B360M-Plus Gaming або заощадити і зупинити свій вибір на ASUS Prime B360M-A, яка хоч і поступається в дизайні, кількості портів USB і якості мережевого контролера, але натомість запропонує додатковий інтерфейс M.2, три роз'єми для вентиляторів і чотири слоти для пам'яті.

Переваги:

  • доступна вартість;
  • якісна елементна база;
  • відмінні можливості організації дискової підсистеми;
  • підтримка портів USB 3.1 Gen 2;
  • ASUS AURA Sync і колодка підключення світлодіодної стрічки;
  • два відеовиходи;
  • якісний мережевий контролер від Intel;
  • підтримка низки корисних фірмових технологій і утиліт.

Особливості:

  • незручне підключення багатоканальної акустики;
  • два DIMM-слоти;
  • тільки два роз'єми для підключення вентиляторів;
  • обмеження щодо одночасного використання інтерфейсів дискової підсистеми.


Автор: Костянтин Шорохов
Переклад:
 Лілія Масюк

Висловлюємо подяку компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям ASUSIntelKingstonPhilips і Seasonic за надане для тестового стенда обладнання.
