Огляд і тестування материнської плати ASUS TUF B360-PLUS GAMING: потенційний бестселер

Нова лінійка материнських плат ASUS TUF GAMING безумовно вийшла дещо цікавою, оскільки пропонує за порівняно невеликі гроші не тільки високу якість, але і приємний дизайн разом з необхідною сучасною функціональністю. Особливо заманливо виглядають моделі на молодших чіпсетах без можливості розгону, який потрібен далеко не всім.

ASUS TUF B360-PLUS GAMING

Однією з таких новинок стала ASUS TUF B360-PLUS GAMING - рішення формату ATX з характерним для всієї лінійки дизайном і гуманною ціною близько $105. Давайте з'ясуємо, яку функціональність пропонує тайванський виробник цього цінового сегменту, і чи варто новинка вашої уваги при бажанні зібрати новий ПК з одним з процесорів Intel з заблокованим множником.

Специфікація

Модель

ASUS TUF B360-PLUS GAMING

Чіпсет

Intel B360

Процесорний роз'єм

Socket LGA1151

Підтримка процесорів

Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron восьмого покоління для платформи Intel Socket LGA1151

Підтримка пам'яті

4 x DIMM-слоти з підтримкою максимум 64 ГБ пам'яті з частотою  до DDR4-2666 МГц

Слоти розширення

1 x PCI Express 3.0 x16 (x16)

1 x PCI Express 3.0 x16 (x2)

4 x PCI Express 3.0 x1

Дискова підсистема

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280 і M.2 22110; PCIe 3.0 x2)

1 x M.2 Socket 3 (M.2 2242, M.2 2260, M.2 2280; SATA і PCIe 3.0 x2)

6 x SATA 6 Гбіт/с

LAN

1 x Intel WGI219V (10/100/1000 Мбіт/с)

Звукова підсистема

8-канальный Realtek ALC887

Живлення

1 х 24-контактний роз'єм живлення ATX

1 x 8-контактний роз'єм живлення ATX12V

Вентилятори

1 x роз'єм вентилятора CPU (4-контактний)

1 х роз'єм підключення водоблока СВО (4-контактний)

2 x роз'єми підключення системних вентиляторів  (4-контактні)

Охолодження

Алюмінієвий радіатор на чіпсеті

Алюмінієві радіатори на елементах підсистеми живлення

Зовнішні порти I/O

1 x PS/2 Combo

1 x HDMI

1 x D-Sub

1 x RJ45

4 x USB 2.0

2 x USB 3.1 Gen 1

2 х USB 3.1 Gen 2

3 x аудіопорти

Внутрішні порти I/O

1 x USB 3.1 Gen 1

1 x USB 2.0

1 x S/PDIF Out

1 x COM

BIOS

128 Mбіт Flash ROM UEFI AMI BIOS

PnP 1.0a, ACPI 5.0, SM BIOS 2.7, WfM 2.0, DMI 2.7

Форм-фактор

ATX

305 x 236 мм

Сайт виробника

ASUS
Нові версії BIOS і драйверів можна завантажити зі сторінки підтримки

Упаковка і комплект постачання

ASUS TUF B360-PLUS GAMING ASUS TUF B360-PLUS GAMING

Новинка постачається у традиційній упаковці, оформленій у темно-жовтих тонах з відмінним інформаційним наповненням, яке повністю відображає ключові її особливості та переваги.

ASUS TUF B360-PLUS GAMING

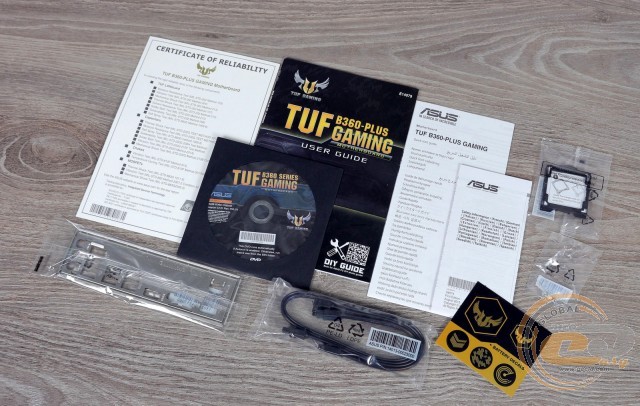

Комплект постачання містить:

  • диск з драйверами і утилітами;
  • набір паперової документації;
  • два кабелі SATA;
  • набір кріпильних гвинтів для накопичувача M.2;
  • заглушку інтерфейсної панелі.

Дизайн і особливості плати

ASUS TUF B360-PLUS GAMING

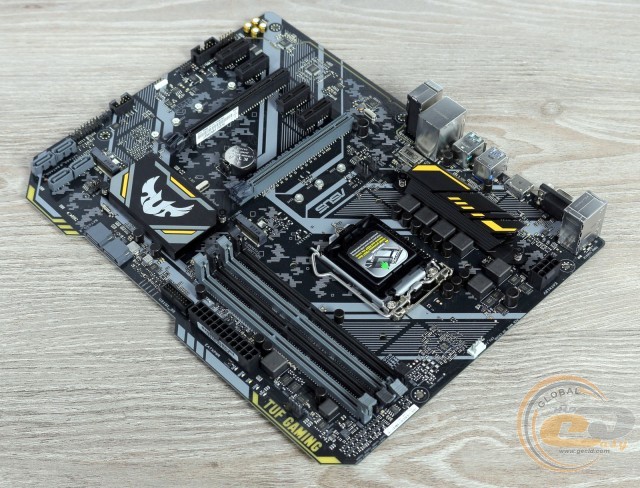

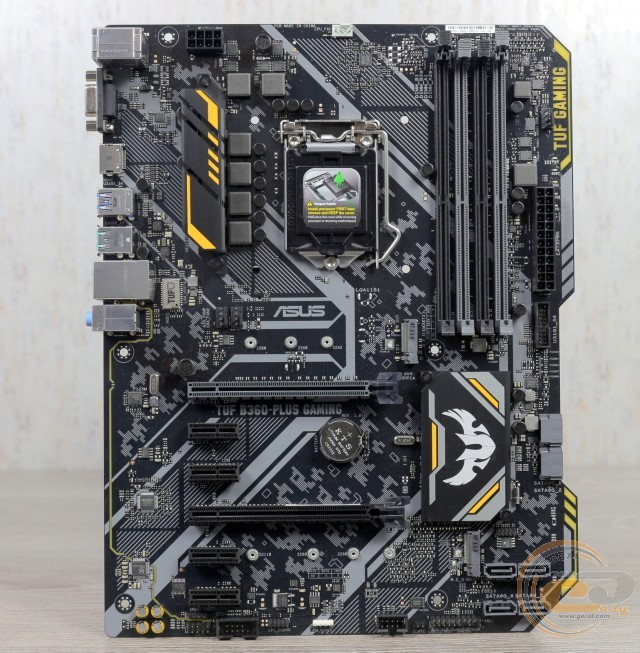

При першому погляді на новинку, в очі відразу впадає її оригінальна форма друкованої плати зі скошеними кутами і вирізом правим краєм. Також відзначимо традиційно приємний для серії TUF GAMING дизайн у чорно-жовтих тонах і візерунок сірого кольору на платі. У цілому ASUS TUF B360-PLUS GAMING однозначно виглядає цікавіше своїх конкурентів з даного цінового діапазону.

ASUS TUF B360-PLUS GAMING

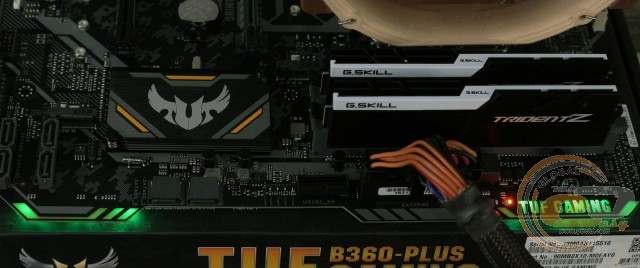

Приємним бонусом є наявність LED-підсвічування ASUS AURA Sync і однієї колодки для підключення світлодіодної стрічки.

ASUS TUF B360-PLUS GAMING

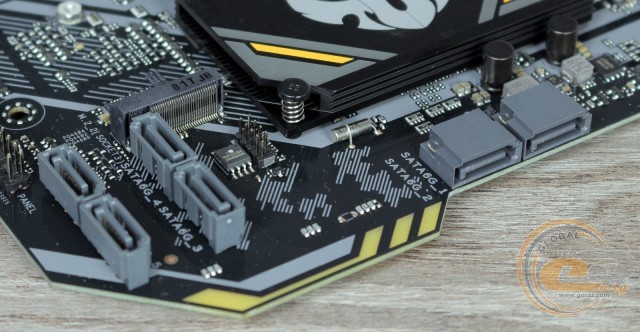

Говорячи про компонування і зручності збірки системи, першочергово хочеться відзначити перпендикулярне розташування чотирьох з шести портів SATA 6 Гбіт/с. Однак доступ до них може бути ускладнений тільки в разі встановлення габаритної плати розширення до слоту PCI Express 3.0 x1, що малоймовірно. Слоти оперативної пам'яті оснащені засувками тільки з одного боку, що істотно спрощує монтаж і заміну модулів при встановленій відеокарті. А ось кріпильні отвори правим краєм відсутні, тому слід бути гранично акуратними при підключенні роз'ємів, що там  знаходяться. До розташування інших елементів претензій у нас не виникло.

ASUS TUF B360-PLUS GAMING

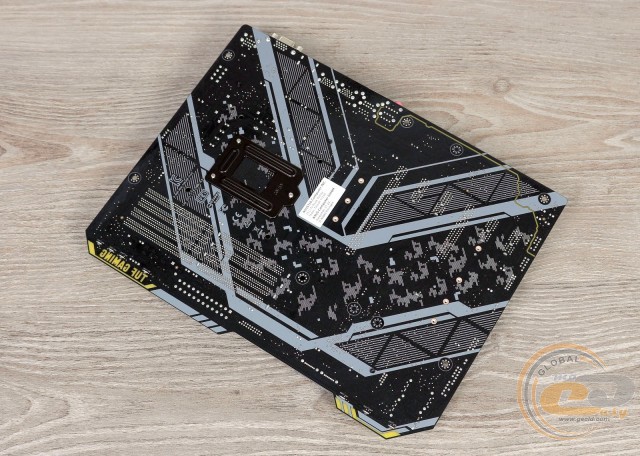

Глянувши на зворотний бік ASUS TUF B360-PLUS GAMING, можна відзначити стандартну опорну пластину процесорного роз'єму, а також той факт, що обидва радіатори системи охолодження закріплені за допомогою пластикових кліпс.

ASUS TUF B360-PLUS GAMING

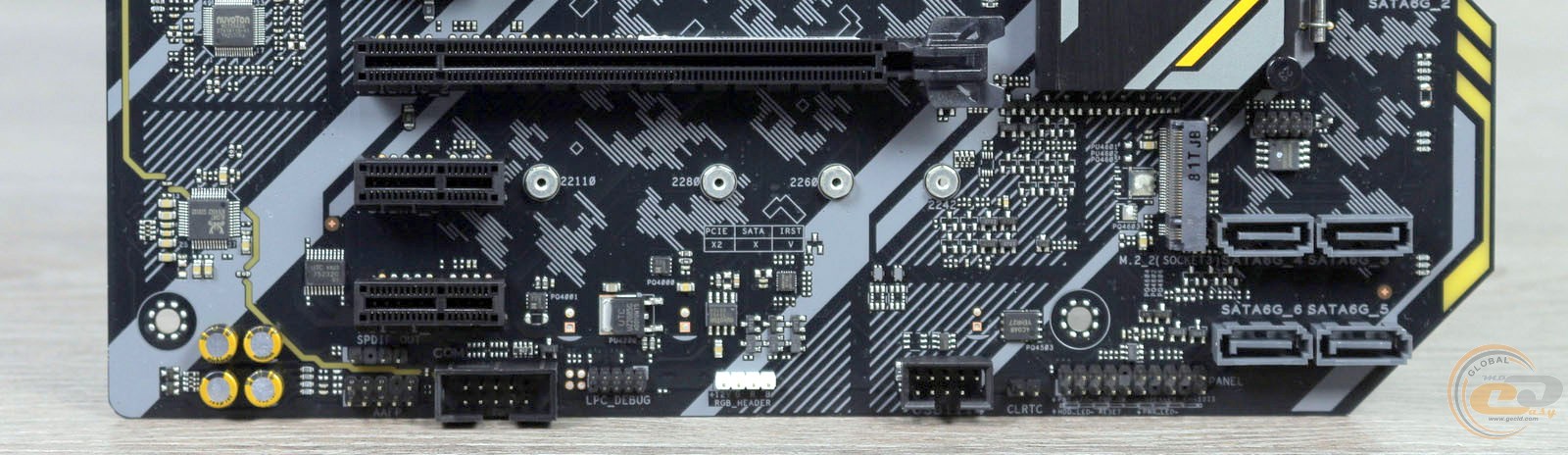

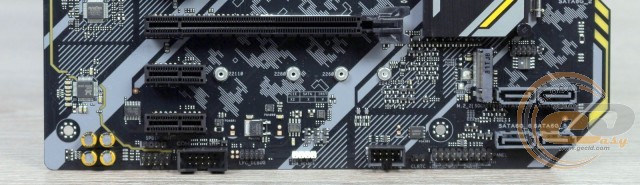

У нижній частині плати знаходяться такі елементи: колодка підключення аудіо роз'ємів передньої панелі, порт COM, S/PDIF out, колодка для світлодіодної стрічки, джампер скидання CMOS і колодка підключення фронтальної панелі. Додатково зазначимо колодку для активації портів USB 2.0. Усього на платі силами чіпсета реалізована підтримка чотирьох зовнішніх і двох внутрішніх портів USB 2.0.

ASUS TUF B360-PLUS GAMING

ASUS TUF B360-PLUS GAMING

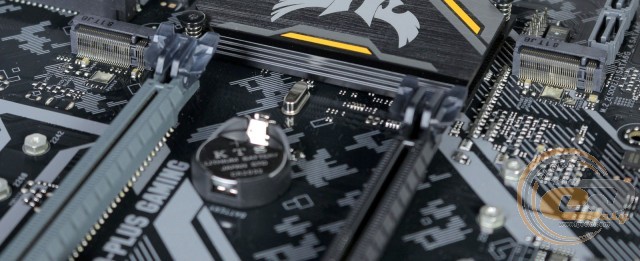

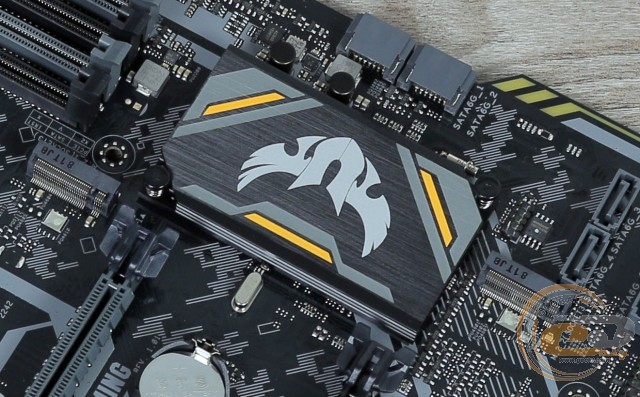

Можливості організації дискової підсистеми представлені двома інтерфейсами M.2 Socket 3 і шістьма портами SATA 6 Гбіт/с. У зв'язку з недоліком вільних ліній слот M.2 Socket 3 («M.2_1») ділить пропускну здатність з одним з портів SATA 6 Гбіт/с («SATA_2») при встановленні M.2 SATA-накопичувача.

ASUS TUF B360-PLUS GAMING

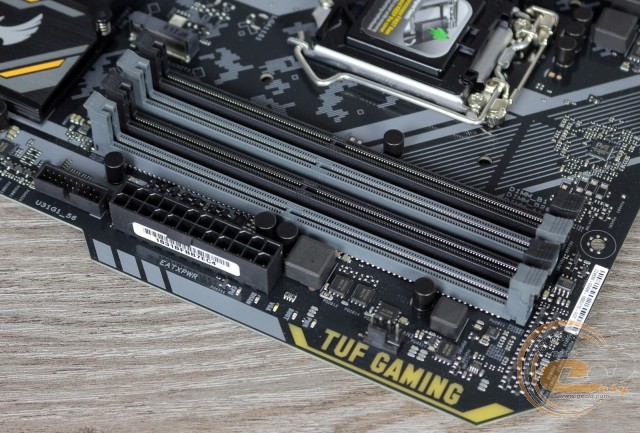

Системна плата ASUS TUF B360-PLUS GAMING оснащена чотирма DIMM-слотами для встановлення модулів оперативної пам'яті стандарту DDR4, які можуть працювати у двоканальному режимі. Для його реалізації планки необхідно встановлювати в перший і третій або у другий і четвертий слоти (або ж зайняти всі наявні роз'єми). Підтримуються модулі, що працюють на частотах до 2666 МГц. Максимальний обсяг пам'яті може досягати 64 ГБ, чого буде достатньо для будь-яких поставлених завдань.

Додатково зазначимо колодку для підключення виносної панелі з портами USB 3.1 Gen 1. Усього на платі силами Intel B360 реалізована підтримка чотирьох USB 3.1 Gen 1 (два внутрішніх і два зовнішніх).

ASUS TUF B360-PLUS GAMING

ASUS TUF B360-PLUS GAMING

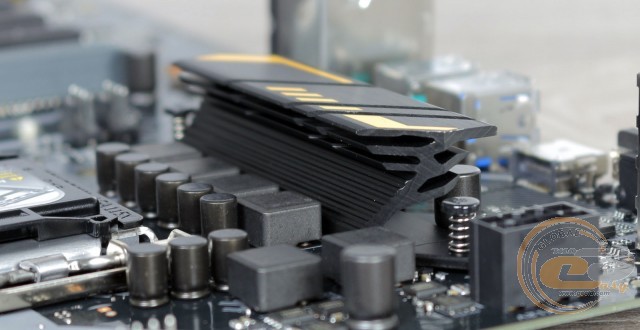

Система охолодження розглянутої плати складається з двох основних алюмінієвих радіаторів: один здійснює відведення тепла від чіпсета, у той час як другий накриває елементи підсистеми живлення процесора. У процесі тестування були зафіксовані такі температурні показники:

  • радіатор охолодження чіпсета - 32,6°C;
  • радіатор охолодження елементів підсистеми живлення процесора - 54°C;
  • дроселі - 68,7°C.

Отримані результати не є рекордними, але цілком гідними. А якщо врахувати відсутність можливості розгону, то і переживати про перегрів вам не доведеться.

ASUS TUF B360-PLUS GAMING

ASUS TUF B360-PLUS GAMING

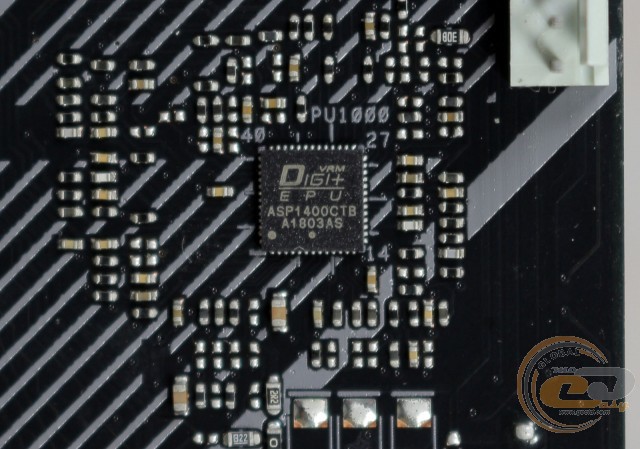

Живлення процесора здійснюється за 6-фазною схемою для обчислювальних ядер і додаткових вузлів із застосуванням компонентів TUF Components. Сам перетворювач заснований на цифровому ШІМ-контролері ASP1400CTB.

ASUS TUF B360-PLUS GAMING

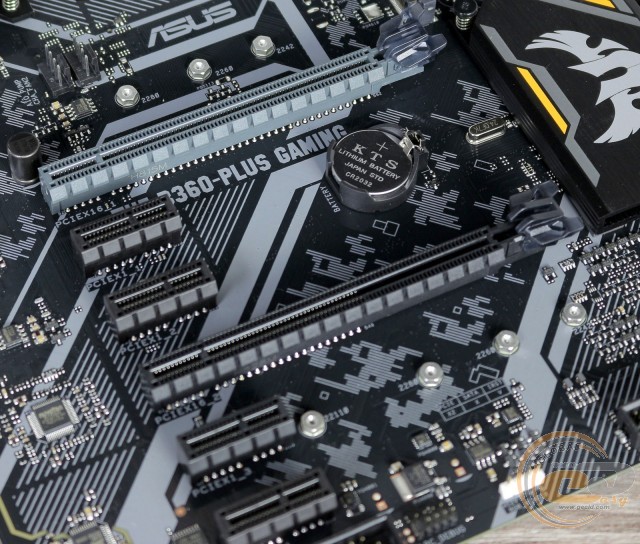

Для розширення функціональності материнської плати ASUS TUF B360-PLUS GAMING у користувача є в розпорядженні шість слотів:

  1. PCI Express 3.0 x16 (у режимі х16);
  2. PCI Express 3.0 x1;
  3. PCI Express 3.0 x1;
  4. PCI Express 3.0 x16 (у режимі х2);
  5. PCI Express 3.0 x1;
  6. PCI Express 3.0 x1.

До процесора підключений тільки верхній слот PCI Express 3.0 x16, який і використовує всі доступні шістнадцять ліній. Своєю чергою другого роз'єму дісталися тільки дві чіпсетні лінії, тому встановити пару відеокарт навіть від AMD за схемою x16+x4 не вийде.
