Огляд і тестування материнської плати ASUS TROOPER B150 D3

04-02-2016

ASUS TROOPER B150 D3

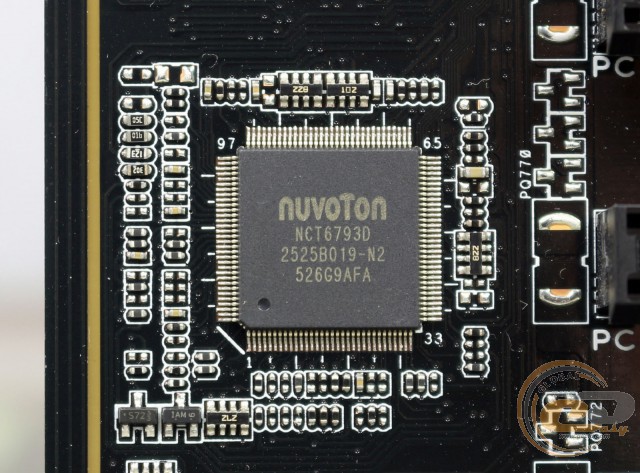

Можливості Multi I/O покладені на мікросхему NUVOTON NCT6793D, яка керує роботою системних вентиляторів, портами COM і PS/2, а також забезпечує моніторинг.

ASUS TROOPER B150 D3

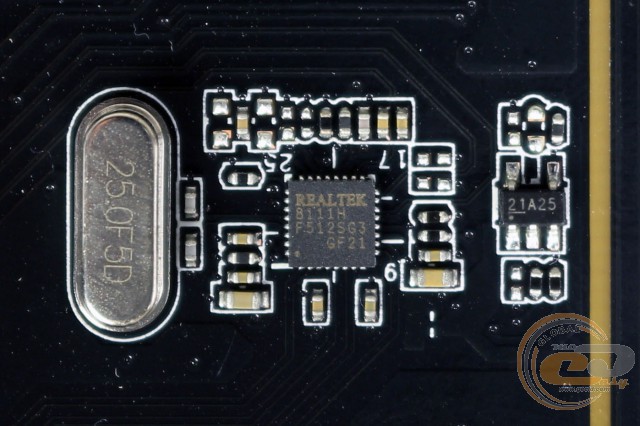

Для підтримки мережевих з'єднань служить гігабітний LAN-контролер Realtek RTL8111H.

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

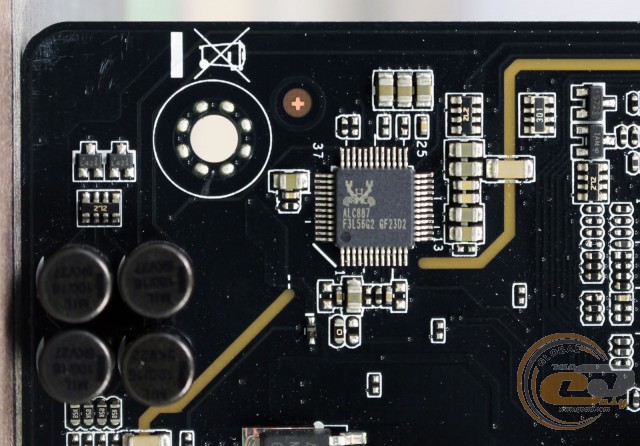

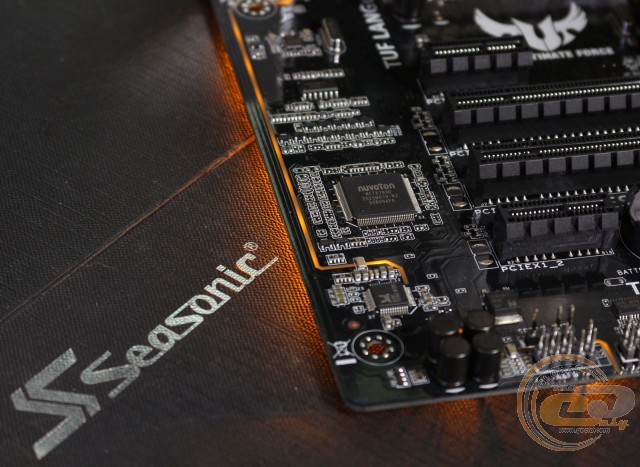

Звукова підсистема розглянутої материнської плати з дизайном TUF AUDIO основана на 8-канальному HDA-кодеку Realtek ALC887, а сама область звукового тракту екранована захисною смугою з підсвічуванням.

ASUS TROOPER B150 D3

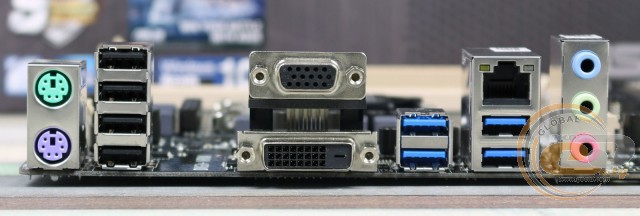

Інтерфейсна панель моделі ASUS TROOPER B150 D3 включає до свого складу наступні порти:

  • 2 x PS/2;
  • 1 x RJ45;
  • 4 x USB 3.0;
  • 4 x USB 2.0;
  • 1 x DVI-D;
  • 1 x D-Sub;
  • 3 x аудіопорти.

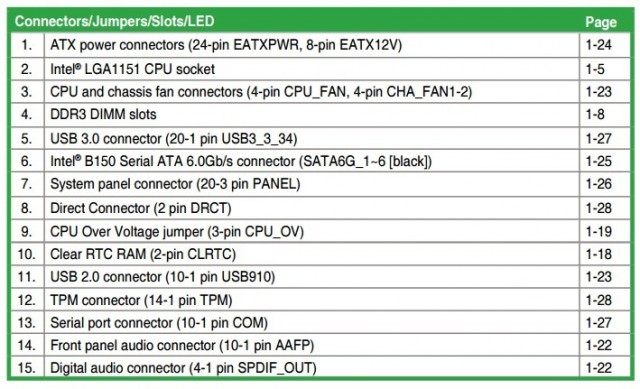

Дана конфігурація є досить комфортною для сучасного користувача, оскільки включає до свого складу велику кількість портів USB, підтримку периферії PS/2 і два відеовиходи. Окремо відзначимо, що за допомогою відповідної колодки на друкованій платі ви зможете винести на задню панель корпусу порт COM. До недоліків же можна віднести незручне підключення багатоканальної акустики.

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

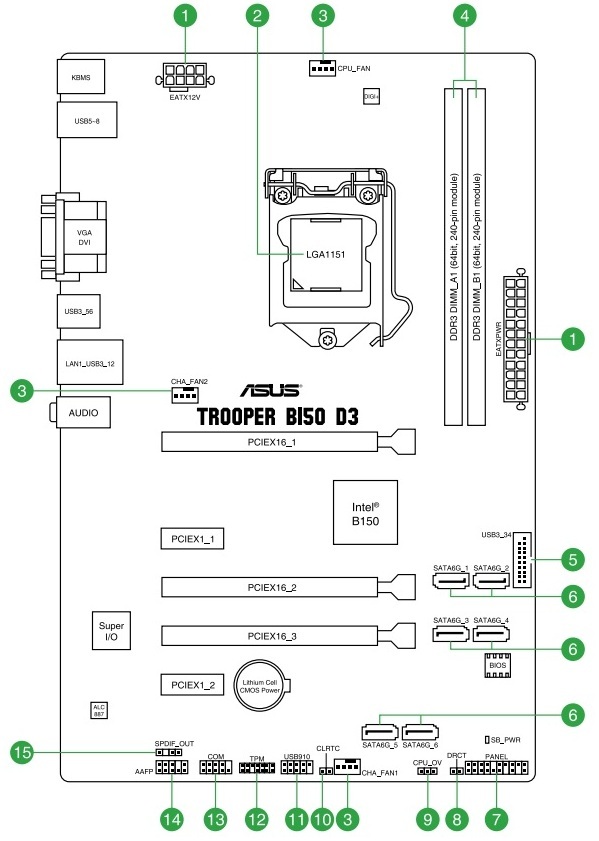

В ASUS TROOPER B150 D3 у наявності три 4-контактні роз’єми для підключення вентиляторів, один із яких служить для охолодження центрального процесора, у той час як два інші призначені для системних вертушок.

UEFI BIOS

Тестована новинка використовує сучасний попередній завантажувач на основі графічного інтерфейсу UEFI, виконувати налаштування в якому можна за допомогою мишки. Він розбитий на ряд вкладок, у яких згруповані усі закладені можливості. Наприклад, всі налаштування, пов'язані із ключовими елементами системи, зручно розташовані в розділі «Ai Tweaker», де можна одержати доступ до регулювань напруги на всіх ключових компонентах системи.

Можливості розгону

ASUS TROOPER B150 D3

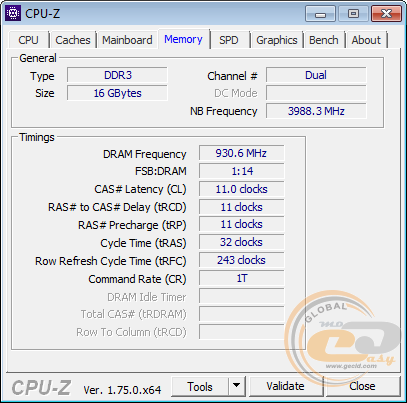

Можливості розгону процесора на момент тестування на даній материнській платі були відсутні. Максимальна частота оперативної пам'яті досягнула 1860 МГц.

Тестування

Для перевірки можливостей ASUS TROOPER B150 D3 використовувалося наступне обладнання:

Процесор

Intel Core i7-6700K (Socket LGA1151, 4,0 ГГц, L3 8 МБ)
Turbo Boost: enable

Кулер

Scythe Kama Angle Rev.B

Оперативна пам'ять

2 x 8 ГБ DDR3L-1600 HyperX FURY HX316LC10FBK2/16

Відеокарта

MSI R9 285 GAMING 2G (2 ГБ GDDR5)

Жорсткий диск

Seagate Barracuda 7200.12 ST3500418AS (500 ГБ, SATA 3 Гбіт/с, NCQ)

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Seasonic X-560 Gold (SS-560KM Active PFC)

Корпус

CODEGEN M603 Midi Tower (2 х 120-мм вентилятори на вдув/видув)

Монітор

Philips Brilliance 240P4QPYNS

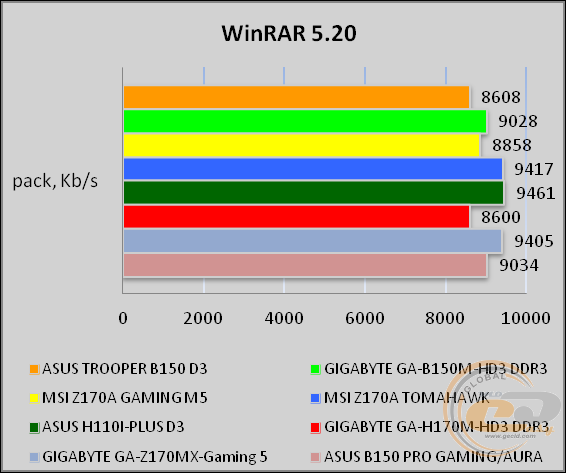

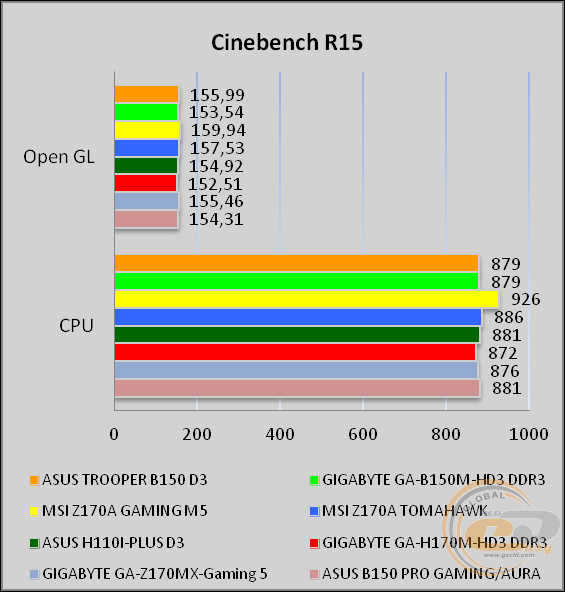

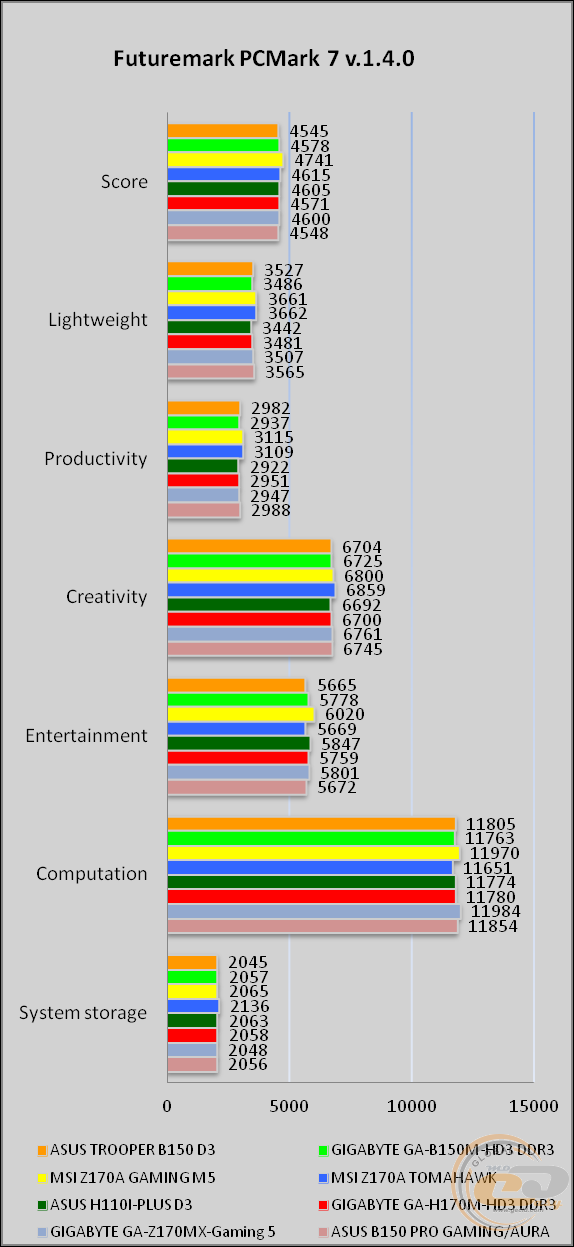

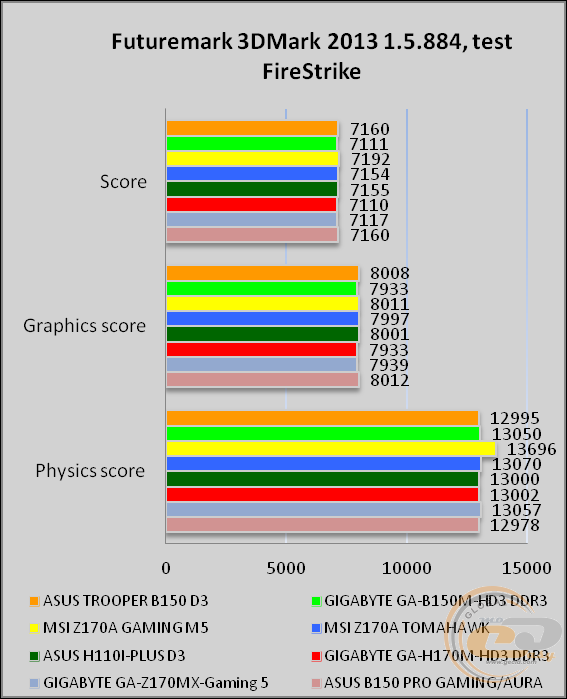

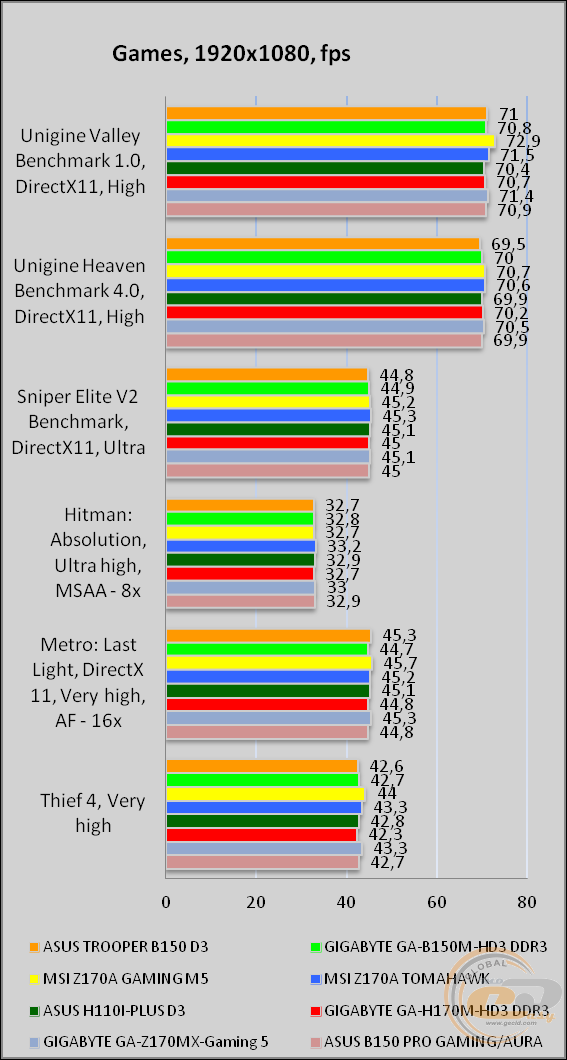

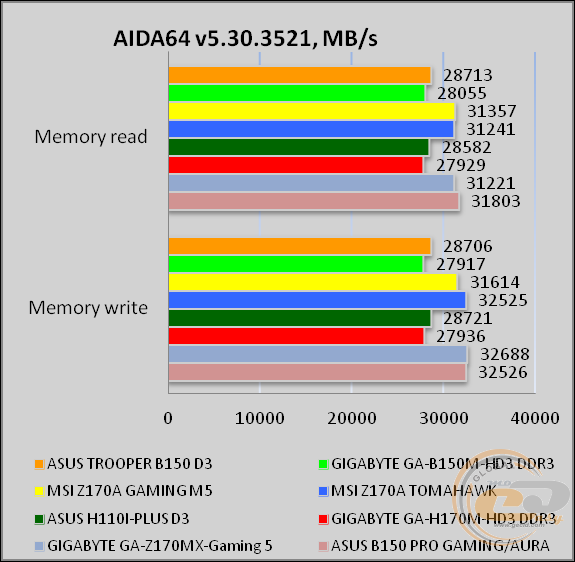

Результати тестів

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

ASUS TROOPER B150 D3

Продемонстровані результати говорять про відмінну якість виконання новинки, використання хорошої елементної бази та вдалу оптимізацію налаштувань BIOS.

Тестування звукового тракту на основі кодека Realtek ALC887

Звіт про тестування в RightMark Audio Analyzer

Режим роботи 16-bit, 44,1 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.04, -0.02

Відмінно

Рівень шуму, дБ (А)

-85.1

Добре

Динамічний діапазон, дБ (А)

85.3

Добре

Гармонійні викривлення, %

0.0048

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-76.3

Середньо

Інтермодуляційні викривлення + шум, %

0.017

Дуже добре

Взаємопроникнення каналів, дБ

-85.3

Відмінно

Інтермодуляції на 10 кГц, %

0.017

Дуже добре

Загальна оцінка



Дуже добре

Режим роботи 24-bit, 192 kHz

Нерівномірність АЧХ (у діапазоні 40 Гц - 15 кГц), дБ

+0.04, -0.04

Відмінно

Рівень шуму, дБ (А)

-91.3

Дуже добре

Динамічний діапазон, дБ (А)

91.5

Дуже добре

Гармонійні викривлення, %

0.0042

Дуже добре

Гармонійні викривлення + шум, дБ(A)

-78.9

Середньо

Інтермодуляційні викривлення + шум, %

0.011

Дуже добре

Взаємопроникнення каналів, дБ

-87.0

Відмінно

Інтермодуляції на 10 кГц, %

0.0099

Дуже добре

Загальна оцінка



Дуже добре

Попередньо встановлений кодек демонструє дуже хорошу якість відтворення звуку, якого багатьом користувачам буде цілком достатньо для повсякденного використання. При бажанні можна встановити дискретну аудіокарту.

Висновки

Новинка від компанії ASUS, материнська плата ASUS TROOPER B150 D3, при своїй середній вартості близько $100−110 однозначно прийде до душі користувачам, які підшукують собі рішення для складання якісної та недорогої системи з однією відеокартою.

Оскільки перед нами модель із серії ASUS TUF, то до ключових її переваг можна віднести розширену п'ятирічну гарантію, високу якість комплектуючих, а також фірмове оформлення в чорних і темно-коричневих відтінках. Додатково відзначимо компактні габарити друкованої плати, зокрема, зменшену ширину, а також підтримку оперативної пам'яті стандарту DDR3, що може допомогти заощадити, відмовившись від придбання пам'яті DDR4.

Що ж стосується особливостей, то до таких можна віднести незручне підключення багатоканальної акустики та підтримку тільки двох DIMM-слотів.

А оскільки яких-небудь істотних недоліків в ASUS TROOPER B150 D3 ми не знайшли, то вона може бути сміливо рекомендована до купівлі як надійне рішення від іменитого виробника.

Переваги:

  • надійна цифрова підсистема живлення DIGI+ VRM;
  • п'ятирічна гарантія;
  • підтримка пам'яті DDR3 і DDR3L;
  • якісна елементна база;
  • підтримка ряду корисних фірмових технологій;
  • подарунок для любителів гри World of Warships.

Особливості:

  • незручне підключення багатоканальної акустики;
  • два DIMM-слоти.


Автор: Костянтин Шорохов
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за надану для тестування материнську плату.

Висловлюємо подяку компаніям AMD, Intel, Kingston, Philips і SeaSonic за надане для тестового стенду обладнання.
