Огляд материнської плати ASUS Striker
27-09-2007
В цьому огляді ми розглянемо материнську плату, яка здебільшого призначена для ентузіастів і великих любителів оверлокінгу ASUS Striker. Дана плата є здешевленою версією моделі ASUS Striker Extreme, заснованої на останньому, але вже не такому новому чіпсеті NVIDIA nForce 680i SLI. З переліку можливостей, які втратила материнська плата ASUS Striker, можна відзначити: відсутність додаткового RAID контролера Sil3132, який підтримував два зовнішніх порти SATA; менш масивну систему охолодження; відсутність підсвічування плати, трьох датчиків температури і мікрофону.
Специфікація материнської плати ASUS Striker:
Виробник |
ASUS |
Модель |
Striker |
Північний міст |
NVIDIA nForce 680i SLI |
Південний міст |
Intel ICH9 |
Процесорний роз’єм |
LGA775 |
Підтримувані процесори |
Intel Core 2 Quad / Core 2 Extreme / Core 2 Duo / Pentium Extreme / Pentium D / Pentium 4 |
Системна шина, МГц |
1333 /1066 / 800/ 533 МГц |
Пам'ять, яка використовується |
DDR2 800/ 667/ 533 МГц |
Підтримка пам'яті |
4 x 240-контактних DIMM двоканальної архітектури до 8 Гб |
Слоти розширення |
2 x PCI-E x16 з підтримкою NVIDIA SLI, на повній x16, x16 швидкості (сині); |
Дискова підсистема |
Південний міст підтримує: |
Звукова підсистема |
ADI 1988B 8-канальний High-Definition Audio кодек |
Підтримка LAN |
Подвійний Gigabit MAC з зовнішнім Marvell PHY |
IEEE 1394 |
контролер VIA VT6308P підтримуючий 2 х IEEE1394a порти |
Живлення |
24-контактний роз’єм живлення ATX |
Охолодження |
Мідні радіатори на північному, південному мості і вузлі стабілізації живлення, об'єднані тепловими трубками |
Роз’єм для вентиляторів |
1 x CPU |
Зовнішні порти I/O |
1 x LCD індикатор |
Внутрішні порти I/O |
3 x USB підтримують роботу 6 USB портів |
BIOS |
8Mb Award BIOS, Pn, DMI2.0, Wf2.0, SM BIOS 2.3, Multi-Language BIOS |
Можливості розгону |
Зміна частоти: FSB, PCI-Express, пам'яті, шині HT. |
Фірмові технології |
ASUS C.P.R. |
Комплектація (важливе) |
SLI міст |
Форм-фактор Розміри, мм |
ATX 12"x 9.6" |
Сайт виробника |
Свіжу версію BIOS та драйверів можна знайти на офіційній сторінці. |
Середня вартість |
Материнська плата ASUS Striker упакована в велику чорно-сіру картонну коробку. Про те, що продукт відноситься до топ класу можна судити по наявності ручки і вікна, що зовсім не прийнято робити для звичайних материнських плат. На лицьовій частині коробки відзначена підтримка операційної системи Windows Vista і 1333 МГц системної шини. Упаковка, як і у всіх топових материнських плат ASUS, розвертається на подобі книги. Всередині і зі зворотного боку наведена невелика частина специфікації і виділені основні переваги даного продукту, а саме: високі можливості розгону, фірмова технологія EZ DITY, бонусний пакет Futuremark 3D Mark 06 і чистий звук, який забезпечується окремою звуковою платою.

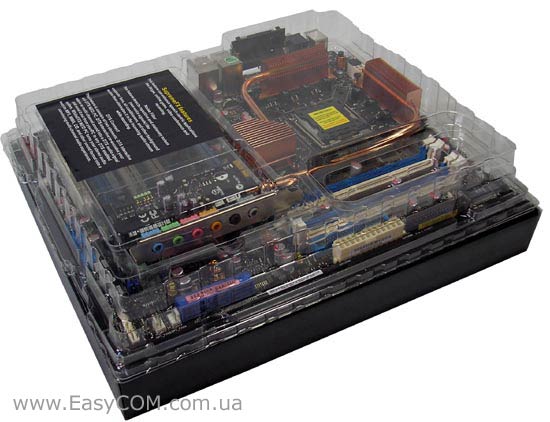

Крім всього іншого, всередині коробки материнська плата і звукова плата поміщені в пластиковий бокс. Вся інша комплектація знаходиться в чорній картонній коробці.
Материнська плата ASUS Striker, як і личить продукту досить високої вартості, відмінно укомплектована всім необхідним.

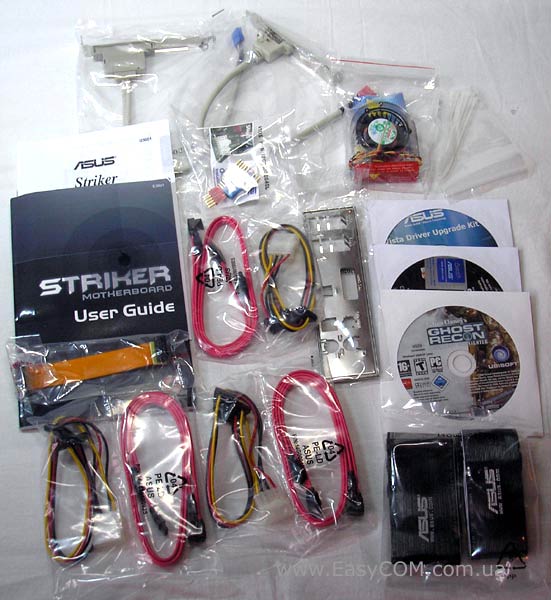

В комплекті входить:
- материнська плата;
- звукова плата;
- три CD-диски (драйвера до Windows Vista, набір утиліт, Futuremark 3DMark 06 Advanced Edition, анти-вірус Kaspersky, гра Ghost Recon);
- посібник користувача англійською мовою, коротка інструкція з встановлення;
- шлейф FDD;
- шлейф UltraDMA 133/100/66;
- три шлейфи Serial ATA;
- три перехідника живлення до пристроїв SATA, з двома роз’ємами;
- фірмова наклейка;
- ASUS Q-Connector (USB, IEEE1394a, System Panel);
- заглушка на задню панель корпусу;
- модуль з двома USB портами;
- модуль з портом IEEE 1394a;
- SLI-Міст;
- відцентровий вентилятор;
- комплект стяжок.

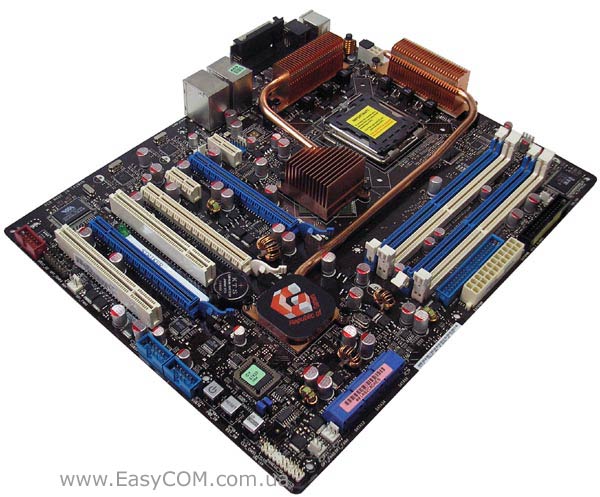

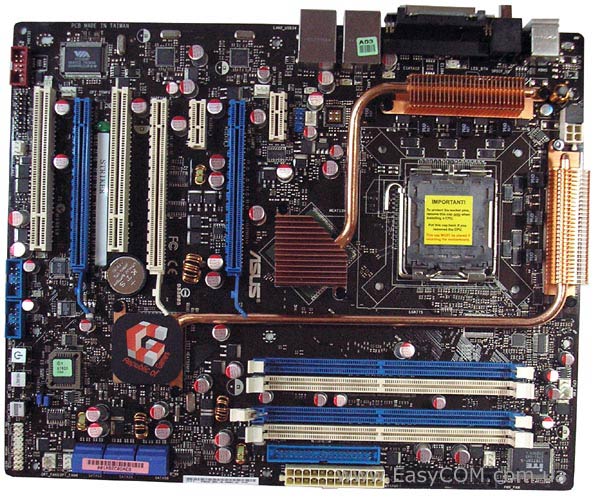

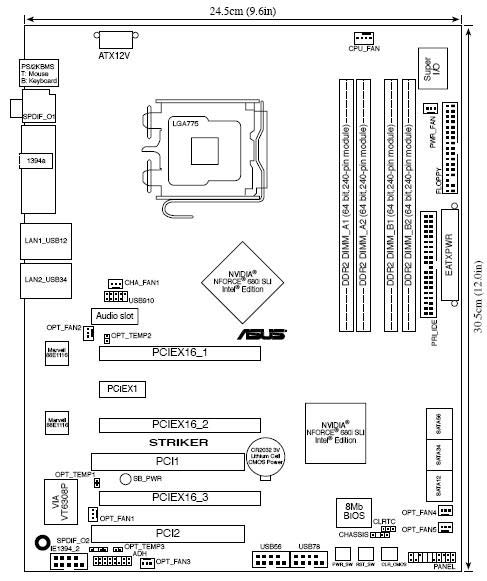

Материнська плата ASUS Striker розпаяна на тому ж самому PCB, що і моделі Striker Extreme і P5N 32-E SLI. На материнській платі, яку тестуємо, суттєво спрощена система охолодження, ніж в старшій моделі. На північному мосту і елементах вузла стабілізації живлення встановлені повністю мідні радіатори. До південного мосту лише притиснута мідна основа, до якого приєднана теплова трубка, що відводить тепло на радіатор верхньої частини вузла живлення. Радіатори північного і південного мосту також з'єднані тепловою трубкою. Крім всіх цих засобів охолодження, в комплекті додається відцентровий вентилятор, який можна встановити зверху на один з обраних вами радіаторів вузла стабілізації.

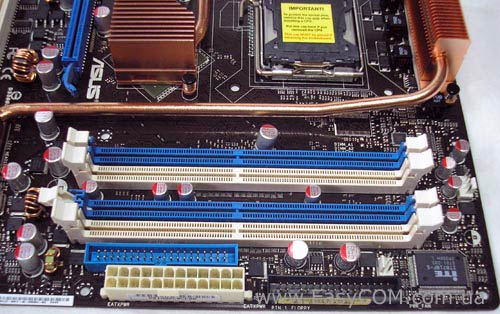

На материнській платі ASUS Striker встановлено чотири слота для оперативної пам'яті з можливістю двоканального режиму роботи і розширенням до 8 Гб. Заскочки слотів цілком можуть перекриватися відеокартою з великою системою охолодження, вставленою у верхній слот PCIe х16. 24-контактний ATX роз’єм живлення розташовано з правого краю, а 8-контактний ATX12V знаходиться вгорі ближче до лівого краю, причому половина контактів закрита заглушкою для більш зручного підключення при використанні лише 4-контактного роз’єму. З правого краю розміщені роз’єми для Floppy-приводу і єдиний роз’єм IDE.

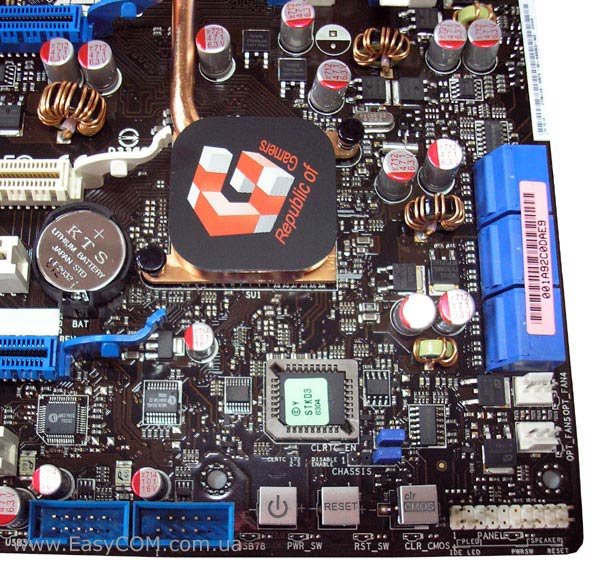

Чіп MCP55PXE, виконуючу функцію південного мосту, відповідає за роботу шести SATA портів, які знаходяться з правого краю і для зручності орієнтовані паралельно площині материнської плати. На ASUS Striker можна формувати SATA RAID масиви RAID 0, 1, 0+1, 5 і JBOD . В правому нижньому куті розміщено роз’єм для підключення елементів передньої панелі. Для прискорення процесу їх приєднання в комплекті маємо звичний для плат ASUS набір Q-Connector. Також у нижньому куті розташовані кнопки, які полегшують життя оверлокера: включення «Power», перезавантаження «Reset» і «clr CMOS» для скидання BIOS, при чому для дозволу роботи цієї кнопки необхідно переставити відповідний джампер CLRTC (Enable), розміщений трохи вище. Всі кнопки мають підсвічування.

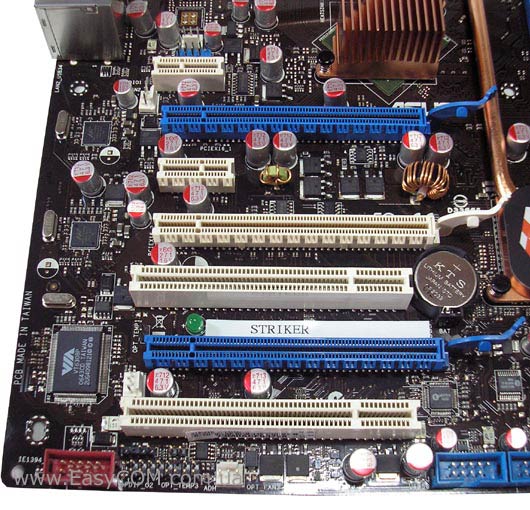

Материнська плата ASUS Striker має три слота PCIе х16, з яких два синіх з 16 лінійною шиною, а середній білого кольору тільки з 8 лінійною. Всі три слота можуть бути використані для роботи відеосистеми в режимі SLI. При цьому відеокарта в середньому слоті буде виступати як фізичний прискорювач, а об'єднана SLI мостом пара відеокарт, у двох крайніх роз’ємах, буде виконувати функцію графічного прискорювача. Крім того, ASUS Striker має два роз’єми PCI, один PCIе х1 і десять портів USB, чотири з яких виведено на задню панель. Необхідно відзначити, як негативний момент, відсутність COM порту, хоча власнику всього самого нового і продуктивного він навряд чи буде потрібний. В лівому нижньому куті встановлено контролер FireWire - VIA VT6308P, який підтримує два порти IEEE 1394a. Вище розташовані два гігабітних мережних контролери Marvell 88Е 1116-NN. На материнській платі ASUS Striker маємо зелений світлодіод для контролю наявності чергового живлення.

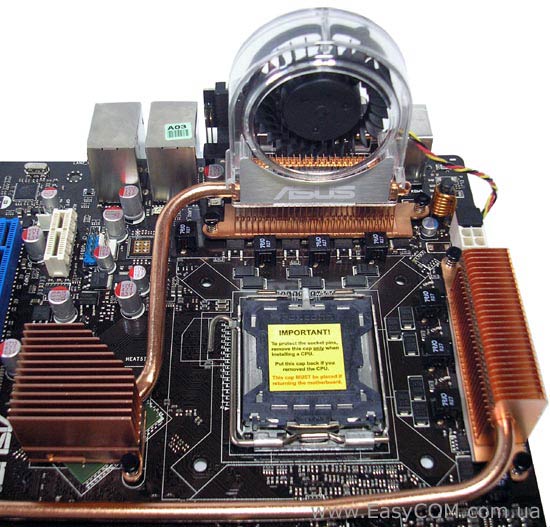

Материнська плата ASUS Striker має 8-канальний вузол стабілізації живлення процесора, зібраний з застосуванням дроселів з ферритовою серцевиною і керамічних SMT конденсаторів. Як вже казали, MOSFET накриті радіаторами, на вибір, на один з яких можна встановити відцентровий вентилятор.

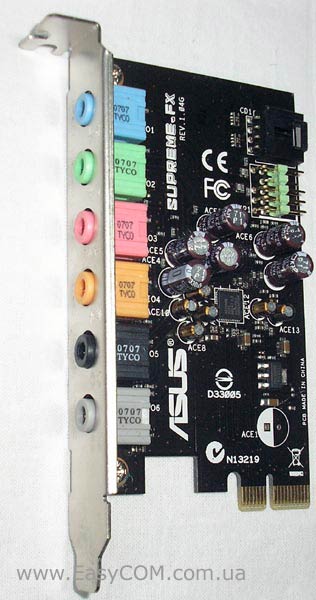

По лівому краю материнської плати ASUS Striker, над самим верхнім слотом PCIе х16 розташований Audio-роз’єм, який сильно нагадує звичайний слот PCIе х1. В цей роз’єм необхідно встановити плату зі звуковим восьмиканальним HDA кодеком ADI AD1988B. Досить дивно було помітити, що вся обв'язка кодека зібрана на електролітичних конденсаторах, в той час як всі конденсатори на платі полімерні. Такі виробники як GYGABATE навіть на бюджетних материнських платах намагаються встановлювати більш довговічні і більш стабільні полімерні конденсатори. В першу чергу, у вузлі звукового кодека і стабілізації живлення процесора.

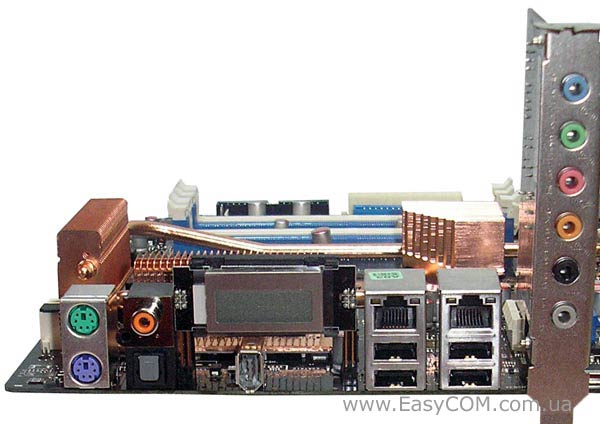

На задній панелі виведені наступні порти: два PS/2 для клавіатури і миші, шість аудіо портів, чотири роз’єми USB, два роз’єми RJ45 для мережних з'єднань, порт IEEE 1394a, коаксіальний і оптичний S/PDIF, діагностичний LCD-екран.
На LCD-екрані виводяться короткі повідомлення англійською мовою відповідні певним POST кодам. Після проходження етапу діагностики або у виключеному стані, але при наявності чергового живлення, на екран виводитися поточний час. Замість часу в BIOS можна налагодити LCD-екран на виведення просто текстового повідомлення.
До материнської плати ASUS Striker можна підключити вісім (!) вентиляторів. У верхній частині находиться 4-контактний процесорний, трохи нижче, майже з правого краю, розташовано роз’єм з маркуванням PWR_FAN, а над Audio роз’ємом знаходиться роз’єм для підключення корпусного вентилятора CHA_FAN1. Крім цього, на материнській платі в нижній її частині присутні ще п'ять 3-контактних роз’єми для вентиляторів з маркуванням OPT_FAN. Фірмова технологія Q-Fan керує швидкістю обертання вентиляторів, підключених до роз’ємів CHA_FAN1 і OPT_FAN1~3. Від старшої моделі ASUS Striker Extreme тестуєма плата успадкувала три роз’єми для підключення температурних датчиків, які, на жаль, відсутні в комплекті. Для організації зворотного зв’язку з системою керування Q-Fan необхідно використовувати показники всіх цих датчиків, але через їх відсутність в комплекті фірмову технологію можливо застосовувати тільки для роз’ємів CPU_FAN і CHA_FAN1.
BIOS
В материнській платі ASUS Striker використовується Award BIOS, з величезною кількістю налагоджень, необхідних для розгону.
Навмисне відведено окремий розділ Extreme Tweaker під налагодження BIOS, які призначені для розгону. Для людей, не сильно присвячених у тонкості ручного розгону, в розділі є дві фірмові технології AI Overclock і AI N.O.S. Технологія AI Overclock дозволяє зафіксувати частоту на 5, 10, 15, 20% вищої номінальної. Технологія динамічного розгону AI N.O.S. підвищує частоту на 3, 5, 8, 10% під час збільшення навантаження на процесор і зменшує частоту під час відсутності великого навантаження.
Інші можливості:

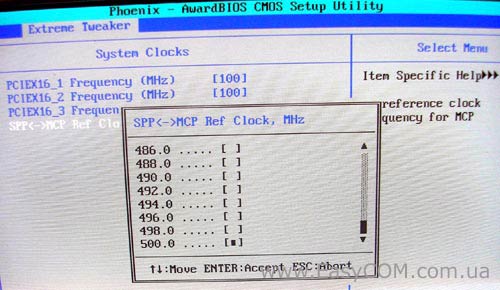

- Зміна частоти трьох шин PCIе х16 від 100 до 200 МГц;
- Зміна частоти шини HyperTransport між південним і північним мостом від 200 до 500 МГц.

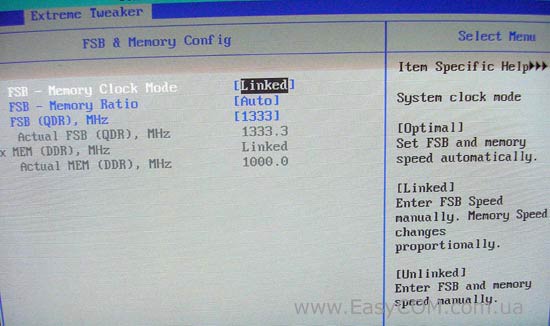

Завдання частоти FSB і пам'яті робимо в підрозділі «FSB and Memory Config».
Спочатку потрібно вибрати спосіб завдання частот цих двох шин: «Linked» або «Unlinked». При способі «Linked» частота пам'яті обчислюється пропорційно встановленому дільнику FSB:DRAM (1:1, 5:4, 3:2 або синхронний) залежно від заданого значення частоти FSB (від 533 до 3000 МГц ). При встановленні «Unlinked» частоту пам'яті можна завдати вручну від 400 до 2600 МГц.

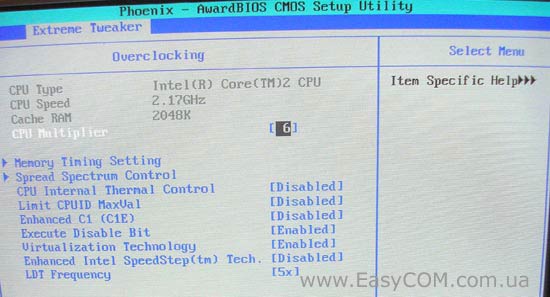

B підрозділі «Overclocking» встановлюється:
- Множник процесора від від 6х до мах (50);
- Таймінги пам'яті (CL, RCD, RP, RAS, 1T/2T);
- Множник шини Hyper Transport (LDT) від 1х до 8х.

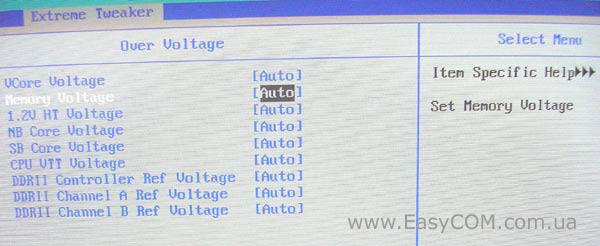

В підрозділі «Over Voltage» можна встановити напругу на наступних елементах:
- процесорному ядрі від 0,875 В до 1,9В з кроком 0,00625;
- оперативної пам'яті від 1,85 В до 3,425В з кроком 0,025;
- шині HyperTransport від 1,2 В до 1,95В з кроком 0,05;
- північному мосту від 1,2 В до 2,75В з кроком 0,05;
- південному мосту від 1,5 В до 1,85В з кроком 0,05;
- сигнали шини FSB від 1,2 до 1,55 з кроком 0,05;
- контролері оперативної пам'яті від DDR2_Vol/ 2-30мВ до DDR2_Vol/2+30мВ;
- контролері оперативної пам'яті банку А від DDR2_Vol/ 2-30мВ до DDR2_Vol/2+30мВ;
- контролері оперативної пам'яті банку В від DDR2_Vol/ 2-30мВ до DDR2_Vol/2+30мВ.

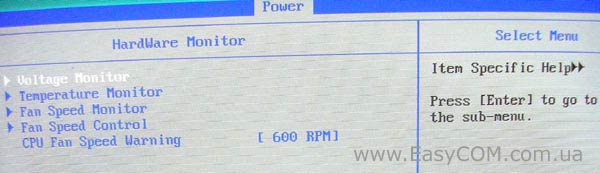

BIOS материнської плати ASUS Striker має такий вигляд моніторингу:

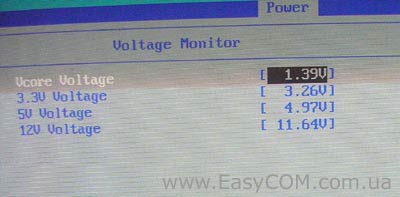

В підрозділі «Voltage Monitor» можна стежити за напругою на ядрі процесора і основних ліній живлення 3.3В, 5В, 12В.

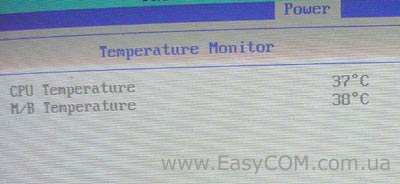

В підрозділі «Temperature Monitor» можна стежити за температурою процесора і материнської плати.

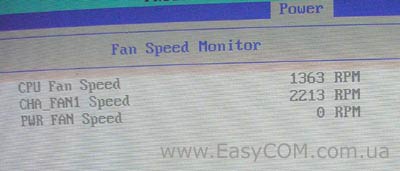

В підрозділі «Fan Speed Monitor» можна стежити за швидкістю вентиляторів, підключених до роз’ємів CPU_FAN, CHA_FAN1 і PWR_FAN.

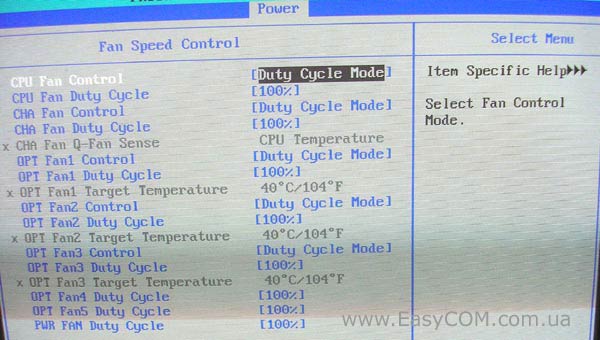

В підрозділі «Fan Speed Control» для всіх восьми роз’ємів живлення вентиляторів можна у відсотках від 60% до 100% встановити швидкість обертання, а фірмова технологія Q-Fan керує вентиляторами, які підключені до CPU_FAN, CHA_FAN1 і OPT_FAN1~3.

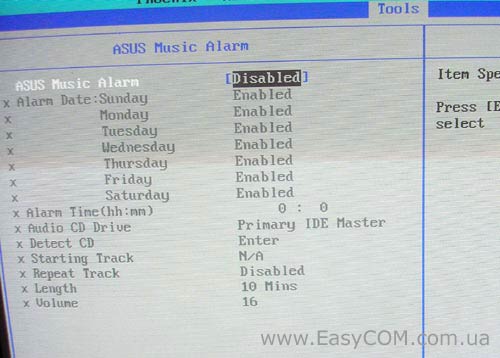

Крім цього, BIOS має наступні утиліти: ASUS O. C. Profile - дозволяє зберігати і довантажувати профілі з потрібними налагодженнями, ASUS Alarm - виконує роль будильника, програючи зазначений трек на CD диску в певний день і час, а також EZ Flash 2 - перепрошиває BIOS.
Експерименти розгону системної шини зазнали невдачі. Нам не вдалося перевищити навіть межу 400МГц, що для плати, яка за своєю суттю призначена для розгону, дуже слабкий результат. Відзначимо, що LCD-екран ідентифікував помилку ініціалізації DRAM, тому ми доходимо до висновку, що модулі пам'яті, які ми використовували, чимось не влаштували материнську плату. Тому остаточного вердикту виносити ми не будемо.
Тестування
Для перевірки можливостей материнських плат використовували наступне обладнання.
Процесор |
Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) |
Кулер |
Thermaltake Sonic Tower ( CL-P0071) + Akasa AK-183-L2B 120 мм |
Оперативна пам'ять |
2x DDR 2-800 1024 Mб PQI PC6400 |
Відеокарта |
EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E |
Жорсткий диск |
Samsung HD080HJ, 80 Гб, SATA-300 |
Оптичний привід |
ASUS DRW-1814BLT SATA |
Блок живлення |
Chieftec CFT-500-A12S 500W, 120 мм вентилятор |
Корпус |
CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув |

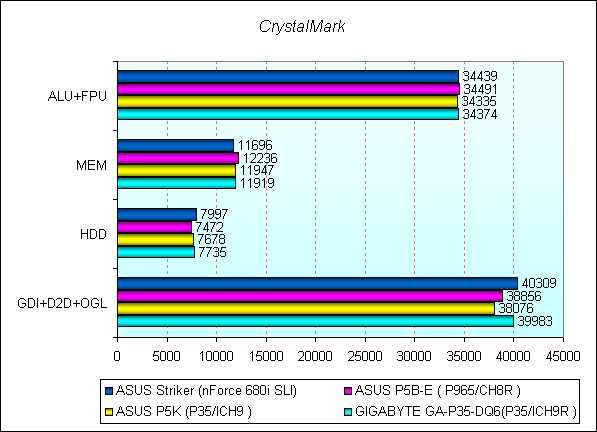

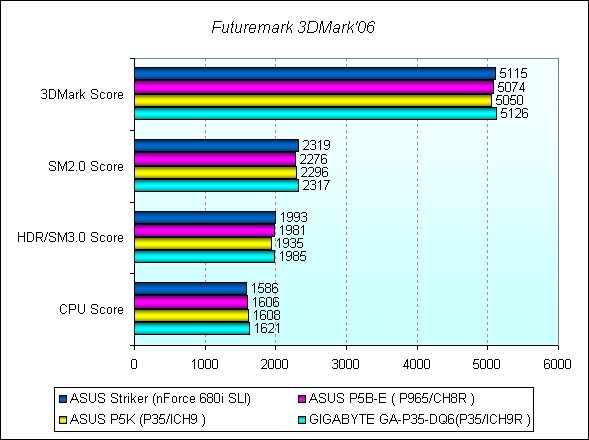

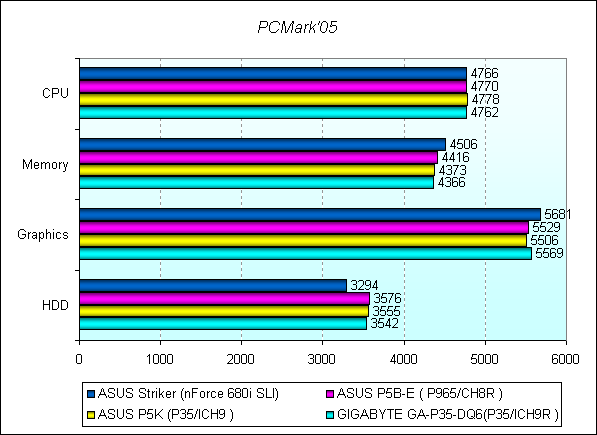

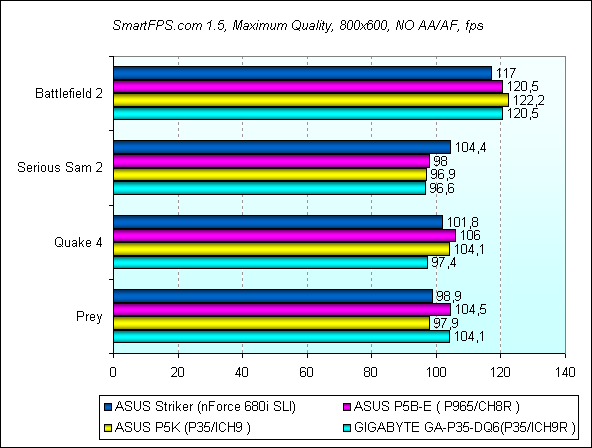

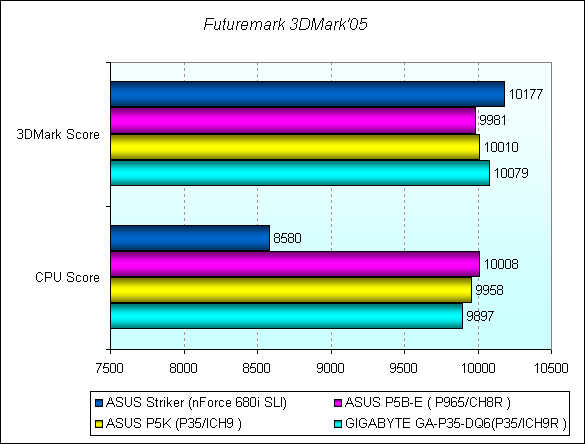

Показники тестування не мають помітних відмінностей, тому що застосовані чіпсети мають запас продуктивності, і тому вони мало впливають на загальну картину.
Висновки
Материнська плата ASUS Striker на чіпі NVIDIA nForce 680i SLI є досить функціональним рішенням та має велику кількість налагоджень, які необхідні для розгону. Головний недолік плати - це її дуже висока вартість. Відповідаючи на запитання, що ж все-таки краще придбати ASUS Striker Extreme або ASUS Striker і заощадити при цьому приблизно 50 у.о., то здається, що краще вибрати старшу модель, якщо ви вже взагалі зважилися на такого роду дорогу покупку.
Позитивні якості:
- висока продуктивність;
- підтримка процесорів Intel Penryn, виконаних по 45 нм технології;
- велика кількість налагоджень BIOS, необхідних для розгону;
- контролер FireWire;
- підтримку технології SLI або роботи трьох відеокарт;
- широкий набір фірмових технологій ASUS;
- 8-канальний кодек High Difinition Audio на окремій платі.
До недоліків, віднесемо:
- високу вартість;
- не вражаючі можливості розгону;
- спрощену систему охолодження
- відсутність СОМ порту.
Автор: Дмитро Масюк
Переклад: Анна Смірнова
Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надані для тестування материнські плати.
